给水管道水压试验方法及灌水试验

水压试验、灌水及通水试验方法1)水压试验给水管安装完毕，可阶段性进行水压试验，水泵出水管至屋顶水箱及所有立管可联合作系统试压分高、中、低区分别进行，卫生间及等给水支管则分别试压。

试压时将所有出口封堵，环路中间阀门打开，高处设排气阀排尽气体。

水泵出水管试压值为16MPa,其他室内生活给水管为1.OMPa,试验步骤：a缓慢地向试压管道中注水，同时排出管道内的空气。

管道充满水后，在无压情况下至少保持12小时。

b进行管道严密性试验，将管内水加压到0.35MPa,并保持2小时，检查各部位是否有渗漏或其它不正常现象。

为保持管内压力可向管内补水。

c严密性试验合格后进行强度试验，管内试验压力不得超过设计工作压力的15倍，最低不宜小于0.5MPa,并保持试压2小时或者满足设计的特殊要求。

每当压力降落0.02MPa时，则应向管内补水。

为保持管内压力所增补的水为漏水量的计算值。

根据有无异常和漏水量来判断强度试验的结果。

d 试验后，将管道内的水放出。

e 严密性试验。

在严密性试验时，若在2小时中无渗漏现象为合格。

f强度试验。

在强度试验时，若漏水量不超过表中所规定的允许值，则试验管段承受了强度试验。

g 试压时应注意以下几点：对于粘接连接的管道须在安装完毕8小时后才能进行试压。

试验压管段上的三通、弯头特别是管端的盖堵的支撑要有足够的稳定性。

若采用混凝土结构的止推块，试验前要有充分的凝固时间，使其达到额定的抗压强度。

潜水泵出水管为0.5MPa。

试压过程要将压力慢慢升高，升至试验压力稳定后开始计时，在10分钟内压力降不大于0.05MPa,然后将试验压力降至工作压力作外观检查，以不漏为合格。

试压时监理及质检部门人员到场共同检查，认真填写水压试验记录，有关人员签字认可。

给水管试压后要进行冲洗消毒，用每升水中含20至30mg的游离氯的水灌满管道进行消毒，含氯水在管水应留置24小时以上。

消毒后，用饮用水冲洗，经取样检验水质符合标准要求方可投入使用。

一、管道的试压与冲洗1、管道试压按系统进行,高低点各装一块压力表，上满水后检查管路有无渗漏，如发现渗漏,应在加压前处理，升压后再出现渗漏时做好标记,泄压后处理（必要时泄水处理）2、试验步骤:按照不同施工段，分段打压.系统注水同时,排尽管道内空气用压力泵分2~ 3次将压力升至试验压力即设计压力的1.5倍，稳压10分钟压力降不大于0。

05MPa，做强度检验。

再将试验压力降至设计压力。

其中室外消防给水管道按1。

6MPa进行水压试验,10分钟压力降不大于0。

02MPa基础上再降至设计压力.在设计压力下,保持30分钟的时间，以压力不降，无渗漏为合格。

二、管道冲洗管道试验完毕,首先用试验管段内的余水进行初次冲洗，待全部管道安装完毕，在对整个管路系统进行全面冲洗;水压试验前做好排水措施,以便试压后管内存水的排除。

三、管道吹扫管道在试压合格后，用空气分段吹扫，吹扫的顺序按主管、支管依次进行，吹扫时，吹扫压力不得超过设计压力，流速不低于工作流速，同时,应用锤敲打管子，对焊缝死角和管底等部位应重点敲打，但不得损伤管子。

最后在排气口用白布检查，如5分钟内检查其上无铁锈、尘土、水份及其它赃物即为合格。

07、排水管道的闭水、通水、通球试验1、灌水试验排水管道干、立、支管安装完毕后，对隐蔽的排水管道进行闭水试验。

用橡皮胶囊把排水出口堵严，并对排水管道进行灌水，满水15分钟后再灌满并延续5分钟,以液面不下降为合格。

排水管道闭水试验图示2、通水试验排水管道在竣工前应进行通水、通球试验，先通水后通球。

通水试验时，将设计给水系统1/3的配水点同时开放，以排水管道水流畅通且无渗漏为合格；3、通球试验通球试验时，通球球径不小于管内径的3/4，胶球从排水立管的顶端投入，并注入一定的水量，以球顺利滚出为合格,并做好各项试验记录。

9、水压试验和系统冲洗生活给水管道的水压试验应符合规范要求,一般不大于10kgf/cm2，且不小于6 kgf/cm2;消火栓管道和喷淋管道试验压力要求，一般为不低于10 kgf/cm2且不大于16 kgf/cm2。

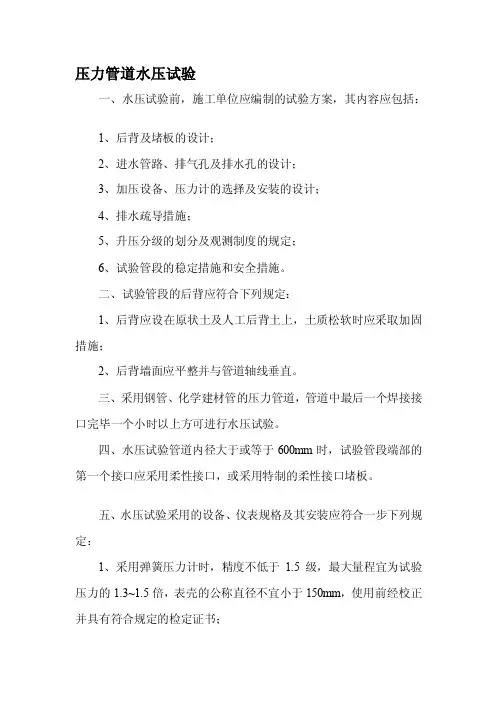

压力管道水压试验一、水压试验前，施工单位应编制的试验方案，其内容应包括：1、后背及堵板的设计；2、进水管路、排气孔及排水孔的设计；3、加压设备、压力计的选择及安装的设计；4、排水疏导措施；5、升压分级的划分及观测制度的规定；6、试验管段的稳定措施和安全措施。

二、试验管段的后背应符合下列规定：1、后背应设在原状土及人工后背土上，土质松软时应采取加固措施；2、后背墙面应平整并与管道轴线垂直。

三、采用钢管、化学建材管的压力管道，管道中最后一个焊接接口完毕一个小时以上方可进行水压试验。

四、水压试验管道内径大于或等于600mm时，试验管段端部的第一个接口应采用柔性接口，或采用特制的柔性接口堵板。

五、水压试验采用的设备、仪表规格及其安装应符合一步下列规定：1、采用弹簧压力计时，精度不低于1.5级，最大量程宜为试验压力的1.3~1.5倍，表壳的公称直径不宜小于150mm，使用前经校正并具有符合规定的检定证书；2、水泵、压力计应安装的试验段的两端部与管道轴线相垂直的支管上。

六、开槽施工管道试验前，附属设备安装应符合下列规定：1、非隐蔽管道的固定设施已按设计要求安装合格；2、管道附属设备已按要求坚固、锚固合格；3、管件的支墩、锚固设施混凝土强度已达到设计强度；4、未设置支墩、锚固设施的管件，应采取加固措施并检查合格。

七、水压试验前，管道回填土应符合下列规定：1、管道安装检查合格后，应按本规范第4.5.1条第1款的规定回填土；2、管道顶部回填土宜留出接口位置以便检查渗漏处。

八、水压试验前准备工作应符合下列规定：1、试验管段所有敞口应封闭，不得有渗漏水现象；2、试验管段不得用闸阀做堵板，不得含有消火栓、水锤消除器、安全阀等附件；3、水压试验前应清除管道内的杂物。

九、试验管段注满水后，宜在不大于工作压力条件下充分浸泡后再进行水压试验，浸泡时间应符合表1的规定：表1 压力管道水压试验前浸泡时间十、水压试验应符合下列规定：1、试验压力应按表2-1选择确定。

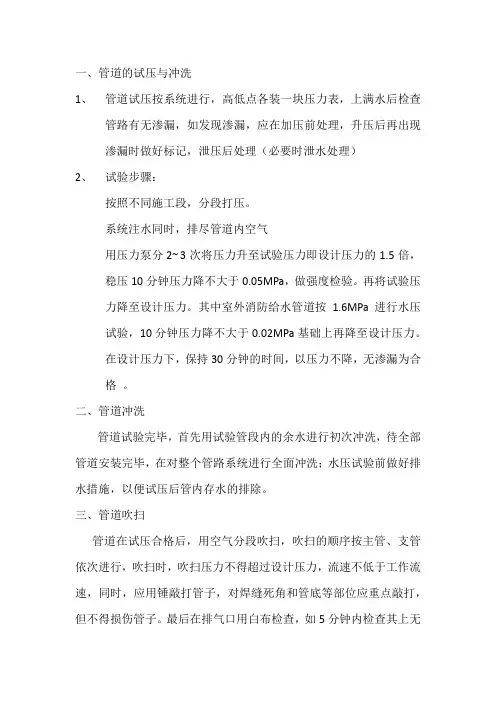

一、管道的试压与冲洗1、管道试压按系统进行，高低点各装一块压力表，上满水后检查管路有无渗漏，如发现渗漏，应在加压前处理，升压后再出现渗漏时做好标记，泄压后处理（必要时泄水处理）2、试验步骤：按照不同施工段，分段打压。

系统注水同时，排尽管道内空气用压力泵分2~ 3次将压力升至试验压力即设计压力的1.5倍，稳压10分钟压力降不大于0.05MPa，做强度检验。

再将试验压力降至设计压力。

其中室外消防给水管道按 1.6MPa进行水压试验，10分钟压力降不大于0.02MPa基础上再降至设计压力。

在设计压力下，保持30分钟的时间，以压力不降，无渗漏为合格。

二、管道冲洗管道试验完毕，首先用试验管段内的余水进行初次冲洗，待全部管道安装完毕，在对整个管路系统进行全面冲洗；水压试验前做好排水措施，以便试压后管内存水的排除。

三、管道吹扫管道在试压合格后，用空气分段吹扫，吹扫的顺序按主管、支管依次进行，吹扫时，吹扫压力不得超过设计压力，流速不低于工作流速，同时，应用锤敲打管子，对焊缝死角和管底等部位应重点敲打，但不得损伤管子。

最后在排气口用白布检查，如5分钟内检查其上无铁锈、尘土、水份及其它赃物即为合格。

07、排水管道的闭水、通水、通球试验1、灌水试验排水管道干、立、支管安装完毕后，对隐蔽的排水管道进行闭水试验。

用橡皮胶囊把排水出口堵严，并对排水管道进行灌水，满水15分钟后再灌满并延续5分钟，以液面不下降为合格。

排水管道闭水试验图示2、通水试验排水管道在竣工前应进行通水、通球试验，先通水后通球。

通水试验时，将设计给水系统1/3的配水点同时开放，以排水管道水流畅通且无渗漏为合格；3、通球试验通球试验时，通球球径不小于管内径的3/4，胶球从排水立管的顶端投入，并注入一定的水量，以球顺利滚出为合格，并做好各项试验记录。

9、水压试验和系统冲洗生活给水管道的水压试验应符合规范要求，一般不大于10kgf/cm2，且不小于6 kgf/cm2;消火栓管道和喷淋管道试验压力要求,一般为不低于10 kgf/cm2且不大于16 kgf/cm2。

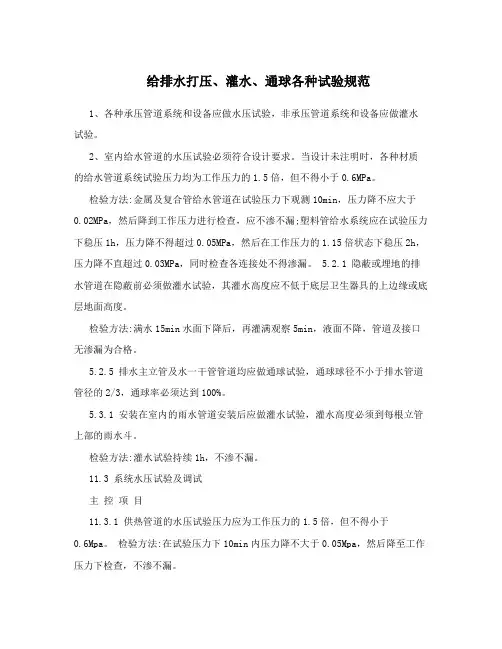

给排水打压、灌水、通球各种试验规范1、各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。

2、室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。

检验方法:金属及复合管给水管道在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏;塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降不直超过0.03MPa，同时检查各连接处不得渗漏。

5.2.1 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

检验方法:满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。

5.2.5 排水主立管及水一干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。

5.3.1 安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。

检验方法:灌水试验持续1h，不渗不漏。

11.3 系统水压试验及调试主控项目11.3.1 供热管道的水压试验压力应为工作压力的1.5倍，但不得小于0.6Mpa。

检验方法:在试验压力下10min内压力降不大于0.05Mpa，然后降至工作压力下检查，不渗不漏。

说明:11.3.1 沿用原《规范》第8.2.10条。

据调查，该条文规定的试验压力适用可行，因此引入本条文内。

11.3.2 管道试压合格后，应进行冲洗。

检验方法:现场观察，以水色不浑浊为合格。

本工程各类管道试验压力的设计要求:各类管道压力表工作压力试验压力序号管道名称管线代号(MPa) (MPa)生活给水管 1 PW 0.4 0.9生产给水管 2 IW 0.4 0.9源水给水管 3 RW 0.4 0.9消防给水管 4 FW 1.0 1.6循环水给水管 5 CWS 0.45 0.9循环水回水管 6 CWR 0.25 0.9回收水管 7 BW 0.3 0.9生活污水管 8 SD 1.0 1.5回用水给水管 9 RUD 0.2 0.9 生活污水排水管(压力) 10 SD 1.0 1.5回用水站排水管 11 RD 1.2 1.7废碱液排水管 12 ND 1.2 1.7 脱盐水站排水管道 13 TD 1.2 1.7 生活污水排水管(重力) 常压注水 14 SD雨水-净下水管常压注水 15 RWW压力管道水压试验的允许压力降(MPa) 管材种类试验压力允许压力降0 钢管 P，0.5，且不小于0.92P 球墨铸铁管 P+0.51.5P 预(自)应力钢筋混凝土管、0.03 预应力钢筒混凝土管 P+0.3现浇钢筋混凝土管渠 1.5P化学建材管 1.5P，且不小于0.8 0.02。

给水管道打压试验1. 简介给水管道打压试验是在给水管道施工完毕后进行的一项重要测试工作。

通过该测试可以验证给水管道系统的安全性和可靠性，确保其符合相关标准和要求。

本文将介绍给水管道打压试验的步骤、注意事项以及测试结果的判定。

2. 打压试验步骤2.1 准备工作在进行给水管道打压试验之前，需要进行一些准备工作，包括以下几个方面：•确认施工完毕：确保给水管道的安装已经完毕，包括管道的连接、支架安装等。

•排除漏水点：对管道系统进行仔细检查，排除所有可能的漏水点。

•加压装置准备：准备好测试所需的加压装置，包括泵、压力表等。

•安全措施：确保施工现场的安全，包括防止压力超过安全范围、检查工具仪器的完好性等。

2.2 打压试验操作流程1.将加压装置按照要求连接到给水管道的最高处，并确保连接牢固、密封性良好。

2.打开排气阀门，将管道中的空气排尽，直到排出纯净的水为止。

3.逐渐打开加压装置的阀门，向管道中注入水压。

4.观察压力表的指示，当压力达到预定的测试压力时，关闭加压装置的阀门。

5.静置一段时间，一般为30分钟，观察管道系统是否有泄漏。

6.定时检查压力表的指示，确保压力保持稳定，没有明显的泄漏。

7.观察管道系统的其他部位，如管道连接点、阀门等，确保没有漏水现象。

8.打开排气阀门，将管道中的水排出，完成打压试验。

3. 注意事项在进行给水管道打压试验时，需要注意以下几点：•测试压力：根据相关标准和要求，确定给水管道的测试压力。

通常情况下，测试压力应为设计工作压力的1.5倍。

•管道材质：不同材质的管道有不同的承压能力，需要根据实际情况选择合适的测试压力。

•安全措施：在进行打压试验时，需要确保相关的安全措施得到落实，防止压力过高导致危险事故发生。

•观察记录：在测试过程中，应及时观察管道系统是否有明显漏水现象，并记录下测试压力、测试时间等关键数据。

•泄漏处理：如果在测试过程中发现有漏水现象，应及时停止测试工作，排除漏水点后方可重新进行打压试验。

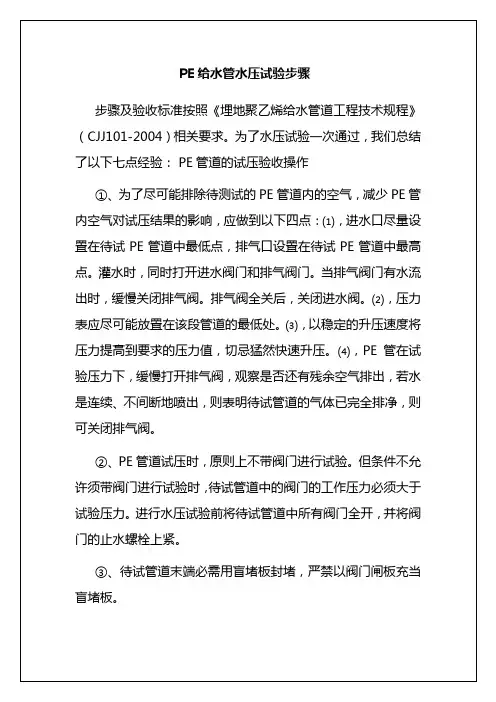

PE给水管水压试验步骤
步骤及验收标准按照《埋地聚乙烯给水管道工程技术规程》（CJJ101-2004）相关要求。

为了水压试验一次通过，我们总结了以下七点经验：PE管道的试压验收操作
①、为了尽可能排除待测试的PE管道内的空气，减少PE管内空气对试压结果的影响，应做到以下四点：⑴，进水口尽量设置在待试PE管道中最低点，排气口设置在待试PE管道中最高点。

灌水时，同时打开进水阀门和排气阀门。

当排气阀门有水流出时，缓慢关闭排气阀。

排气阀全关后，关闭进水阀。

⑵，压力表应尽可能放置在该段管道的最低处。

⑶，以稳定的升压速度将压力提高到要求的压力值，切忌猛然快速升压。

⑷，PE管在试验压力下，缓慢打开排气阀，观察是否还有残余空气排出，若水是连续、不间断地喷出，则表明待试管道的气体已完全排净，则可关闭排气阀。

②、PE管道试压时，原则上不带阀门进行试验。

但条件不允许须带阀门进行试验时，待试管道中的阀门的工作压力必须大于试验压力。

进行水压试验前将待试管道中所有阀门全开，并将阀门的止水螺栓上紧。

③、待试管道末端必需用盲堵板封堵，严禁以阀门闸板充当盲堵板。

给水管道压水试验方案试验目的验证给水管道系统的完整性和严密性。

检测管道系统是否存在渗漏或损坏。

确保管道系统符合设计标准和规范要求。

试验范围新安装的给水管道系统。

经过维修或改造的给水管道系统。

怀疑存在渗漏或损坏的给水管道系统。

试验方法水压试验：向管道系统注入水，并通过加压泵保持压力。

分段试验：将管道系统划分为较小的试验段，逐段进行试验。

试压时间：根据管道系统的尺寸和压力等级，确定适当的试压时间。

试验设备加压泵压力表压力传感器管道堵头泄漏检测工具试验步骤1. 准备关闭给水管道系统的所有阀门。

在管道系统末端安装管道堵头。

安装压力表和压力传感器。

2. 加压使用加压泵向管道系统注入水。

逐渐提高压力，直至达到试验压力。

保持试验压力恒定，通常为管道设计压力的1.5倍。

3. 保压维持试验压力一定时间，通常为24小时。

定期监测压力，确保无明显下降。

4. 记录数据记录试验期间的压力变化。

观察是否有泄漏或渗水的迹象。

5. 降压缓慢释放管道系统中的压力。

打开阀门，让水排出系统。

6. 检查检查管道系统是否有渗漏或损坏的迹象。

验证压力保持稳定，没有明显下降。

7. 评估结果分析试验数据，确定管道系统的完整性和严密性。

识别任何泄漏或损坏的位置。

出具试验报告，记录试验结果和评估结论。

试验注意事项确保试验时管道系统周围没有人员。

根据管道尺寸和压力等级选择合适的试验设备。

严格遵循试验步骤和安全规范。

仔细观察试验期间的压力变化和泄漏迹象。

试验后及时关闭阀门，避免水压损坏管道或设备。

质量控制措施试压过程中严格控制压力和时间。

使用经过校准的压力表和传感器。

定期检查管道系统各个连接点的密封性。

由合格且经验丰富的技术人员监督试验。

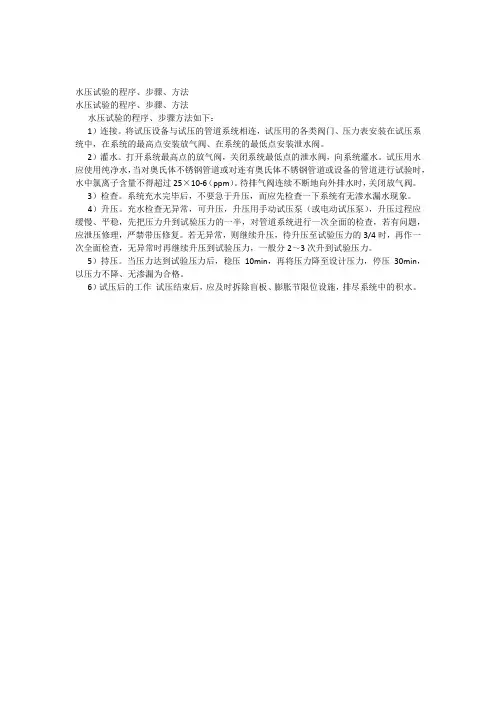

水压试验的程序、步骤、方法
水压试验的程序、步骤、方法
水压试验的程序、步骤方法如下：
1）连接。

将试压设备与试压的管道系统相连，试压用的各类阀门、压力表安装在试压系统中，在系统的最高点安装放气阀、在系统的最低点安装泄水阀。

2）灌水。

打开系统最高点的放气阀，关闭系统最低点的泄水阀，向系统灌水。

试压用水应使用纯净水，当对奥氏体不锈钢管道或对连有奥氏体不锈钢管道或设备的管道进行试验时，水中氯离子含量不得超过25×10-6（ppm）。

待排气阀连续不断地向外排水时，关闭放气阀。

3）检查。

系统充水完毕后，不要急于升压，而应先检查一下系统有无渗水漏水现象。

4）升压。

充水检查无异常，可升压，升压用手动试压泵（或电动试压泵），升压过程应缓慢、平稳，先把压力升到试验压力的一半，对管道系统进行一次全面的检查，若有问题，应泄压修理，严禁带压修复。

若无异常，则继续升压，待升压至试验压力的3/4时，再作一次全面检查，无异常时再继续升压到试验压力，一般分2～3次升到试验压力。

5）持压。

当压力达到试验压力后，稳压10min，再将压力降至设计压力，停压30min，以压力不降、无渗漏为合格。

6）试压后的工作试压结束后，应及时拆除盲板、膨胀节限位设施，排尽系统中的积水。

管道安装水压试验方案1.引言在管道安装完成后，为了确保管道的质量和安全性能，需要进行水压试验。

水压试验是一种静态的试验方法，通过施加一定压力，观察管道系统是否存在渗漏或变形等问题。

本文将详细介绍管道安装水压试验的方案。

2.试验目的2.1确定管道系统的密封性能，判断系统是否有渗漏；2.2观察管道系统是否有明显变形，保证系统的稳定性；2.3检验管道系统的承压能力，评估系统的安全性能。

3.试验原理3.1压力传感器：使用压力传感器监测试验压力的变化，确保试验压力的准确性；3.2水泵：使用水泵将水注入管道系统，提供试验所需的压力；3.3水表：使用水表或液压表实时监测试验压力；3.4支撑物：使用适当的支撑物固定管道系统，避免试验过程中的位移和变形。

4.试验设备4.1压力传感器：负责监测试验压力的变化；4.2水泵：提供试验所需的压力；4.3水表或液压表：实时监测试验压力；4.4支撑物：固定管道系统。

5.试验过程5.1准备工作：5.1.1清理管道系统：清除管道系统中的杂物和污垢，以确保试验时的管道通畅；5.1.2密封管路：对于连接处、阀门等地方进行密封处理，确保试验过程中不发生泄漏；5.1.3准备试验设备：确保各试验设备正常工作，严格按照操作规程进行校验和准备。

5.2施加试验压力5.2.1将水泵连接到管道系统，并打开水泵；5.2.2逐渐增加水泵的出水量，增加管道系统内的水压；5.2.3根据设计要求，逐步增加试验压力，直至达到试验压力。

5.3压力保持5.3.1在达到试验压力后，关闭水泵；5.3.2根据设计要求，保持试验压力一定时间。

5.4压力释放5.4.1打开排气阀，逐步释放管道系统内的压力；5.4.2关闭排气阀，确保系统内无压力。

5.5结束工作5.5.1检查管道系统各部位是否有渗漏；5.5.2检查管道系统是否有明显变形；5.5.3记录试验压力数据，制作试验报告。

6.安全措施6.1试验场地应符合相关安全要求，保证试验人员的安全；6.2试验过程中严格按照操作规程进行操作，禁止擅自操作；6.3试验过程中应保持通风良好，防止窒息事故的发生；6.4试验结束后，对试验设备进行检查和维护，确保设备安全可靠。

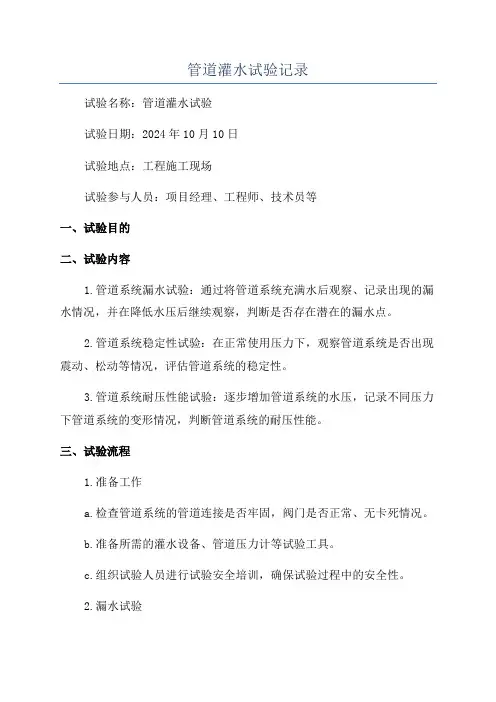

管道灌水试验记录试验名称：管道灌水试验试验日期：2024年10月10日试验地点：工程施工现场试验参与人员：项目经理、工程师、技术员等一、试验目的二、试验内容1.管道系统漏水试验：通过将管道系统充满水后观察、记录出现的漏水情况，并在降低水压后继续观察，判断是否存在潜在的漏水点。

2.管道系统稳定性试验：在正常使用压力下，观察管道系统是否出现震动、松动等情况，评估管道系统的稳定性。

3.管道系统耐压性能试验：逐步增加管道系统的水压，记录不同压力下管道系统的变形情况，判断管道系统的耐压性能。

三、试验流程1.准备工作a.检查管道系统的管道连接是否牢固，阀门是否正常、无卡死情况。

b.准备所需的灌水设备、管道压力计等试验工具。

c.组织试验人员进行试验安全培训，确保试验过程中的安全性。

2.漏水试验a.开启进水阀门，逐步充满水，观察管道系统是否出现明显的漏水点。

b.记录和标记漏水点位置，对明显漏水点进行修复。

3.稳定性试验a.调整进水阀门，使得管道系统达到正常使用水压。

b.观察管道系统是否出现明显的震动、松动等异常情况。

c.如出现异常情况，立即停止试验，检查管道系统，确定异常原因并进行修复。

4.耐压性能试验a.逐步增加管道系统的水压，记录不同压力下管道系统的变形情况。

b.连续观察管道系统的变形情况，直到达到预定试验压力或管道系统出现异常。

5.试验结果记录a.记录漏水点的数量、位置等细节。

b.记录稳定性试验过程中出现的异常情况，以及异常情况的处理方法。

c.记录不同压力下管道系统的变形情况，包括管道变形量、管道是否出现破裂等情况。

四、试验安全措施1.试验过程中必须佩戴安全帽、手套等个人防护装备，确保人员安全。

2.试验前需排除试验区域的其他人员，确保试验区域的安全性。

3.在试验过程中应加强现场监督，确保试验仪器设备的正常操作以及人员的安全。

五、试验总结通过本次管道灌水试验，我们检验了管道系统的漏水情况、稳定性和耐压性能。

管道水压试验方法
1.试验前的准备工作：
（1）检查管道系统的图纸和设计要求，确定试验的压力和时间要求。

（2）检查管道系统的材质、连接方式和密封性，确保各接口处的密
封性良好。

（3）清洁管道，确保管道内不含杂质和异物。

（4）将试验压力表、压力源和试验水槽等设备准备好，并进行校准。

2.试验过程：
（1）将试验压力表连接到管道系统的试验点位，并确保连接牢固、
密封良好。

（2）在试验前，先将管道系统内的空气排出，确保管道内填满水。

（3）根据设计要求确定试验压力，并逐渐向管道系统内注入水，直
至达到试验压力。

（4）保持试验压力持续一段时间，一般要求为15分钟以上。

（5）在试验过程中，观察管道系统的各接口处是否有渗漏现象，并
及时处理漏水点。

3.试验后的处理：
（1）试验结束后，将试验水排空，同时关闭试验压力源。

（2）检查试验压力表和管道系统的连接点，确保连接牢固、密封良好。

（3）对试验过程中发现的漏水点进行处理，如更换密封垫、重新安
装连接件等。

（4）记录试验过程中的压力变化情况和所发现的问题，并进行归档
保存。

需要注意的是，管道水压试验方法适用于一般的管道系统，对于高压、大口径或特殊材质的管道系统，可能需要采用其他试验方法。

在进行试验时，应根据具体情况进行调整，确保试验的准确性和可靠性。

此外，除了水压试验，还存在其他试验方法，如气体压试验、真空试
验等，可以根据具体情况选择合适的试验方法。

试验结束后，还需要进行
相应的记录和处理，并及时修复漏水点，确保管道系统的安全性和可靠性。

一、管道的试压与冲洗1、管道试压按系统进行，高低点各装一块压力表，上满水后检查管路有无渗漏，如发现渗漏，应在加压前处理，升压后再出现渗漏时做好标记，泄压后处理（必要时泄水处理）2、试验步骤：按照不同施工段，分段打压。

系统注水同时，排尽管道内空气用压力泵分2~ 3次将压力升至试验压力即设计压力的1.5倍，稳压10分钟压力降不大于0.05MPa，做强度检验。

再将试验压力降至设计压力。

其中室外消防给水管道按 1.6MPa 进行水压试验，10分钟压力降不大于0.02MPa基础上再降至设计压力。

在设计压力下，保持30分钟的时间，以压力不降，无渗漏为合格。

二、管道冲洗管道试验完毕，首先用试验管段内的余水进行初次冲洗，待全部管道安装完毕，在对整个管路系统进行全面冲洗；水压试验前做好排水措施，以便试压后管内存水的排除。

三、管道吹扫管道在试压合格后，用空气分段吹扫，吹扫的顺序按主管、支管依次进行，吹扫时，吹扫压力不得超过设计压力，流速不低于工作流速，同时，应用锤敲打管子，对焊缝死角和管底等部位应重点敲打，但不得损伤管子。

最后在排气口用白布检查，如5分钟内检查其上无铁锈、尘土、水份及其它赃物即为合格。

07、排水管道的闭水、通水、通球试验1、灌水试验排水管道干、立、支管安装完毕后，对隐蔽的排水管道进行闭水试验。

用橡皮胶囊把排水出口堵严，并对排水管道进行灌水，满水15分钟后再灌满并延续5分钟，以液面不下降为合格。

排水管道闭水试验图示2、通水试验排水管道在竣工前应进行通水、通球试验，先通水后通球。

通水试验时，将设计给水系统1/3的配水点同时开放，以排水管道水流畅通且无渗漏为合格；3、通球试验通球试验时，通球球径不小于管内径的3/4，胶球从排水立管的顶端投入，并注入一定的水量，以球顺利滚出为合格，并做好各项试验记录。

9、水压试验和系统冲洗生活给水管道的水压试验应符合规范要求，一般不大于10kgf/cm2，且不小于6 kgf/cm2;消火栓管道和喷淋管道试验压力要求,一般为不低于10 kgf/cm2且不大于16 kgf/cm2。

水压试验与灌水试验要求各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。

一、室内给水系统安装:本章适用于工作压力不大于 1.0MPa 的室内给水和消火栓系统管道安装工程的质量检验与验收。

室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的 1.5 倍，但不得小于 0.6MPa。

检验方法:金属及复合管给水管道系统在试验压力下观测 10min，压力降不应大于 0.02MPa，然后降到工作压力进行检查，应不渗不漏;塑料管给水系统应在试验压力下稳压 1h，压力降不得超过 0.05MPa，然后在工作压力的 1.15 倍状态下稳压 2h，压力降不得超过 0.03MPa，同时检查各连接处不得渗漏。

本工程要求:二、排水管道及配件安装:隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

检验方法:满水 15min 水面下降后，再灌满观察 5min，液面不降，管道及接口无渗漏为合格。

三、雨水管道及配件安装:安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。

检验方法:灌水试验持续 1h，不渗不漏。

四、室内采暖系统安装:本章适用于饱和蒸汽压力不大于 0.7MPa，热水温度不超过 130?的室内采暖系统安装工程的质量检验与验收。

1.散热器组对后，以及整组出厂的散热器在安装之前应作水压试验。

试验压力如设计无要求时应为工作压力的 1.5 倍，但不小于 0.6MPa。

检验方法:试验时间为 2,3min，压力不降且不渗不漏。

2.采暖系统安装完毕，管道保温之前应进行水压试验。

试验压力应符合设计要求。

当设计未注明时，应符合下列规定:A、蒸汽、热水采暖系统，应以系统顶点工作压力加 0.1MPa 作水压试验，同时在系统顶点的试验压力不小于 0.3MPa。

B、高温热水采暖系统，试验压力应为系统顶点工作压力加 0.4MPa。

给水管道水压试验方案（1）给水管道安装完毕后，应立即进行水压试验，管道的试验压力为系统工作压力的1.5倍，但不得小于0.6 MPa。

（2）检验方法：在十五分钟内压力降不大于0.05MPa，不渗不漏，为合格。

（3）本工程由于给水管路系统多，施工跨度大，隐蔽时间有先后，因此，管道水压试验计划按不同的系统分楼层、分立管单独进行，每层干管施工完毕后，对单层干管单独试压，每个单独的分区立管完成后，对该区立管进行单独试压。

每个系统整个分区管路完成后，应对该系统该分区进行联合试压。

整个系统完成后，应对系统进行整体试压。

（4）管道的试验压力按设计及规范要求取定。

水压试验步骤为：先打开高处排气阀，向管路灌水，待水满后，关闭排气阀和进水阀，用试压泵加压，分2-3 次加至试验压力，保压10分钟，压降不大于0.02MPa，并且管道附件、接口无渗漏。

然后，将管道压力降至系统的工作压力，检查管道、接口，无裂缝、无渗漏为合格。

试压时不得带压修补，各层、各区试压合格后，系统的整体试压时，只需将整个系统管路加压至系统工作压力，检查整个系统管路、附件、接口无渗漏为合格。

试压结束后，应将系统的水放干净。

放水时必须有组织的集中排放至户外排水井，不得到处乱排，以免破坏装修成品。

管道试压完成后，应分系统分区进行水冲洗。

冲洗过程中，要确保冲洗水流量，以满足冲洗过程水流速V≮1.5m/s。

冲洗前，要先将管路与设备断开，拆除管路中安装的流量孔板、过滤网，温度计，压力表，调节阀，电磁阀等管道附件。

连续冲洗直至流出水的水色、透明度与进水目测一致为合格。

分段水冲洗后，在系统投入使用前，还需进行系统整体水冲洗。

同样，冲洗时应注意冲洗水的集中排放。

给排水打压灌水通球各种试验规范
一、引言
给排水系统是建筑物的重要组成部分，其中包括了管道、阀门、泵站等设备。

为了确保给排水系统的正常运行和安全性，需要进行
各种试验，其中之一就是打压灌水通球试验。

本文将介绍给排水打
压灌水通球试验的各种规范。

二、试验目的
给排水打压灌水通球试验是为了检测给排水系统中的管道、阀
门等设备的密封性能。

通过用水压力将通球推入管道系统，观察是
否有泄漏现象，以评估系统的密封性能。

三、试验设备
1. 打压灌水通球：通球的材质应符合相关国家标准，具有一定
的承压能力和弹性。

通球的规格应根据具体的管道尺寸确定。

2. 水源：试验过程中所需的水源应具备一定的流量和稳定性。

通常使用测流设备来确保流量的准确性。

3. 压力表：用于测量试验过程中的水压，应具备一定的精确度
和可靠性。

四、试验步骤
1. 准备工作：检查通球和试验设备是否完好，确保满足试验要求。

清理管道，确保管道内部无杂物和污垢。

2. 安装通球：将通球安装在试验管道的适当位置，并确保通球
能够顺利通过管道。

3. 进行试验：打开水源，逐渐增加水压，直到达到试验要求的
压力。

在每一阶段的水压达到要求后，观察管道系统是否有泄漏现象。

4. 常规检查：在试验过程中，注意观察管道系统的水压变化是
否稳定，是否有异常现象。

同时检查压力表的准确性，并及时校正。

五、试验结果及评估
1. 试验结果记录：详细记录每一阶段的试验数据，包括水压、
时间等信息，以备后续分析和评估。
