工程室内给水管道水压试验记录(表格记录)

给水管道试压记录表填写范本一、试压记录表的作用试压记录表是对给水管道进行试压过程中各项数据的记录和总结，是记录试压过程中管道的压力变化情况、泄漏情况等重要依据。

试压记录表的填写范本应包括一些基本信息，如试压日期、试压段落、试压介质、试压压力等。

二、试压记录表的填写要求试压记录表的填写要求主要包括以下几个方面：1. 基本信息的填写首先，在试压记录表上应填写基本信息，包括试压日期、试压段落、试压介质、试压压力等，以便后续对试压数据进行查找和分析。

填写时应准确无误，确保记录的准确性。

2. 试压过程的记录试压过程中应对管道的压力变化情况进行记录，按照一定的时间间隔，记录不同时间段的管道压力值。

记录格式可以分为两种，一种是文字记录，另一种是以图表形式展示。

无论哪种记录方式，都应清晰、准确地反映试压过程中的压力变化情况。

3. 泄漏情况的记录在试压过程中，应关注管道是否存在泄漏情况。

对于泄漏情况的记录，可以统计泄漏点的数量、泄漏点的位置等信息，并进行详细描述。

如有需要，可以进行解决措施的记录，以便后续进行处理或改进。

4. 试压数据的汇总试压记录表上应对试压过程中的数据进行汇总，包括各个时间点的压力值、泄漏情况等。

通过数据的汇总可以更清晰地了解管道的试压情况，为后续的试验结果分析和判断提供依据。

三、试压记录表填写范本试压日期试压段落试压介质试压压力（MPa）备注2021/1/1 段落A 水 1.0 无2021/1/2 段落B 水 1.2 无2021/1/3 段落C 水 1.1 有泄漏1. 试压过程记录试压过程中的各个时间点的压力记录如下：•2021/1/1 08:00: 压力1.0MPa•2021/1/1 10:00: 压力1.1MPa•2021/1/1 12:00: 压力1.1MPa2. 泄漏情况记录试压过程中发现段落C存在泄漏情况，泄漏位置在C段落的连接处。

采取相应的措施进行修复。

3. 试压数据汇总试压数据的汇总如下：•2021/1/1 段落A：压力1.0MPa，无泄漏•2021/1/2 段落B：压力1.2MPa，无泄漏•2021/1/3 段落C：压力1.1MPa，有泄漏四、总结试压记录表的填写对于管道试压过程的记录和总结非常重要。

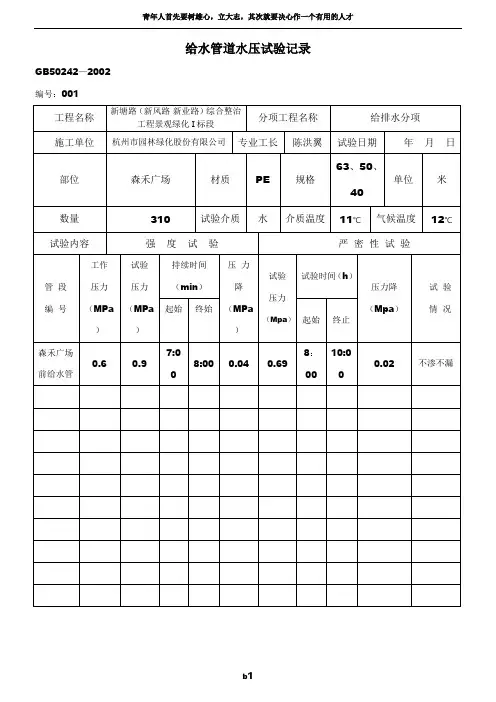

GB50242—2002 编号：001工程名称新塘路（新风路-新业路）综合整治工程景观绿化I标段分项工程名称给排水分项施工单位杭州市园林绿化股份有限公司专业工长陈洪翼试验日期年月日部位森禾广场材质PE 规格63、50、40单位米数量310 试验介质水介质温度11℃气候温度12℃试验内容强度试验严密性试验管段编号工作压力（MPa）试验压力（MPa）持续时间（min）压力降（MPa）试验压力（Mpa）试验时间（h）压力降（Mpa）试验情况起始终始起始终止森禾广场前给水管0.6 0.9 7:00 8:00 0.04 0.69 8：00 10:00 0.02 不渗不漏施工单位检验评定结果给水管材采用PE管，试验压力表设在本层支管上，加压泵缓慢升压，系统压力升至试验压力0.9Mpa观察1h，然后试验压力降到0.69Mpa稳压2h，压力降如表所示，外观无渗漏，符合施工验收规范GB50242-2002要求。

施工单位检查评定结果符合要求项目专业质量检查员：项目专业质量（技术）负责人：年月日监理（建设）单位验收结论专业监理工程师：GB50242—2002 编号：002工程名称新塘路（新风路-新业路）综合整治工程景观绿化I标段分项工程名称给排水分项施工单位杭州市园林绿化股份有限公司专业工长陈洪翼试验日期年月日部位百安居西侧材质PE 规格63、50、40、32单位米数量130 试验介质水介质温度13℃气候温度13℃试验内容强度试验严密性试验管段编号工作压力（MPa）试验压力（MPa）持续时间（min）压力降（MPa）试验压力（Mpa）试验时间（h）压力降（Mpa）试验情况起始终始起始终止百安居西侧给水管0.55 0.83 7:30 8:30 0.02 0.63 8：30 10:30 0.02 不渗不漏施工单位检验评定结果给水管材采用PE管，试验压力表设在本层支管上，加压泵缓慢升压，系统压力升至试验压力0.83Mpa观察1h，然后试验压力降到0.63Mpa稳压2h，压力降如表所示，外观无渗漏，符合施工验收规范GB50242-2002要求。

供水管道水压试验记录表正式版2021年农村饮水安全巩固提升工程供水管道水压试验记录施工单位：滕州市水利建筑安装公司试验日期年月日给水管道水压试验记录填写说明1.设计最大工作压力（Mpa）：由设计出；2.试验压力（Mpa）：查表；3.10分降压值（Mpa）：实测观察；一般2小时内不大于0.05Mpa；4.允许渗水量L/(min)·(km)：查表；5.注水法（1）达到试验压力的时间（t1）：观察记录；（2）恒压结束时间(t2)：观察记录；（3）恒压时间内注入的水量W（L）：观测记录；（4）渗水量q（L/min）：计算，q=W/（T1-T2）；（5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度；实例：某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。

第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。

（1）根据查表得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。

（2）根据实测观察，2小时内降压0.045Mpa，所以，10分钟降压值为0.045/12=0.00375 Mpa。

（3）根据表得知，允许渗水量为0.28 L/(min)·(km)。

（4）观察得知：达到试验压力的时间（t1）为8：30′，恒压结束时间（t2）为10：30′，有效试验时间为2小时，即120分钟。

恒压时间内注入的水量W为0.52L，所以，渗水量q= W/（T1-T2）=0.52/120=0.00433L/min，折合平均渗水量为0.0043×1000/155=0.028 L/(min)·(km)填表如下：计算：q=)(21t t W供水管道敷设施工方案1、施工流程测量放线→材料、设备验收及布管→沟槽开挖→管道安装→阀门安装→井室砌筑→管道回填→管道压力试验。

给水管道水压试验记录GB50242—2002
编号：001
给水管道水压试验记录GB50242—2002
编号：002
给水管道水压试验记录GB50242—2002
编号：003
给水管道水压试验记录GB50242—2002
编号：004
给水管道水压试验记录GB50242—2002
编号：005
给水管道水压试验记录GB50242—2002
编号：006
给水管道水压试验记录GB50242—2002
编号：007
给水管道水压试验记录GB50242—2002
编号：008
给水管道水压试验记录GB50242—2002
编号：009
给水管道水压试验记录GB50242—2002
编号：010
给水管道水压试验记录GB50242—2002
编号：011
给水管道水压试验记录GB50242—2002
编号：012
给水管道水压试验记录GB50242—2002
编号：013
青年人首先要树雄心，立大志，其次就要决心作一个有用的人才
青山埋白骨，绿水吊忠魂。

b21。

给水管道水压试验记录
施工单位：
工程名称
试验日期
桩号及地段 给水试验段一
管道内径
接口种类
试验段长度 (m)
管材种类
(mm)
工作压力
试验压力
15min 允许降压值 (Mpa)
允许渗水量
(Mpa)
(Mpa)
L/(min km)·
达到试验压力的时
恒压结束 恒压时间 实际渗水量
次数
恒压时间内注 试
间 t 1
时间 t 2
T(min)
入的水量 W(L)
q (L/min
·
m)
1
验
注 2
水
3
方
法
4
5
法
折合平均实测渗水量
0.0 ·km)
外
观
将试验压力降至工作压力并保持恒压
30min ，检查管道均无漏水现象
评
语 试验过程及试验结果均符合
GB-50268-2008(给水排水管道工程施工及验收规范
) 的要求。

建设单位：
监理单位：
施工单位：
参加单位
及人员。

给水管道打压试验记录1.项目名称：水管道打压试验2.项目编号：2024-0013.测试日期：2024年1月1日4.施工单位：XXX建筑公司5.项目位置：XXX市小区6.测试人员：张工、李工7.测试设备：压力表、压力泵、检漏仪等8.测试目的：检验水管道的密封性和耐压能力，确保工程质量。

9.测试流程：a.在测试前，先关闭所有与管道相连的阀门，并排空管道内的水。

b.检查管道连接是否紧固可靠，不存在渗漏现象。

c.根据设计要求，逐段将水压逐渐增加，每段增加至预定压力后停顿3-5分钟，以确保管道稳定。

d.检查压力表、压力泵、检漏仪等测试设备的工作状态，确保准确度和可靠性。

e.在达到预定压力后，记录压力表显示的压力数值。

f.开始测试，持续时间为30分钟。

g.在测试过程中，观察压力表数值是否稳定，是否有明显波动。

h.在测试结束后，缓慢减压，将压力逐渐降至零。

i.检查各阀门和连接是否出现渗漏现象。

j.检查管道表面是否有明显开裂和变形情况。

k.根据测试结果判断，如若不合格，则查找漏点或动土重新修复，并重新进行打压试验。

10.测试结果：a.测试压力：10MPab.测试时间：30分钟c.压力表读数：稳定在10MPa，无明显波动。

d.各阀门和连接处无渗漏现象。

e.管道表面无开裂和变形情况。

f.经过测试，水管道密封性和耐压能力符合设计要求。

11.测试结论：水管道打压试验合格，工程质量达到要求。

12.测试人员签名：____________________、____________________13.监理人员签名：____________________14.附件：测试过程照片、测试设备校准证明、设计图纸等。

以上是水管道打压试验记录，测试过程详细、结果准确，确保了水管道的质量和安全性。

同时，根据测试结果能够及时发现问题和隐患，并采取相应措施进行修复，确保工程的持续运行。

2017年农村饮水安全巩固提升工程供水管道水压试验记录施工单位：滕州市水利建筑安装公司试验日期年月日给水管道水压试验记录填写说明1.设计最大工作压力（Mpa）：由设计出；2.试验压力（Mpa）：查表7.3.15；3.10分降压值（Mpa）：实测观察；一般2小时内不大于0.05Mpa；4.允许渗水量L/(min)·(km)：查表7.3.16；5.注水法（1）达到试验压力的时间（t1）：观察记录；（2）恒压结束时间(t2)：观察记录；（3）恒压时间内注入的水量W（L）：观测记录；（4）渗水量q（L/min）：计算，q=W/（T1-T2）；（5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度；实例：某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。

第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。

（1）根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。

（2）根据实测观察，2小时内降压0.045Mpa，所以，10分钟降压值为0.045/12=0.00375 Mpa。

（3）根据表7.3.16得知，允许渗水量为0.28 L/(min)·(km)。

（4）观察得知：达到试验压力的时间（t1）为8：30′，恒压结束时间（t2）为10：30′，有效试验时间为2小时，即120分钟。

恒压时间内注入的水量W为0.52L，所以，渗水量q= W/（T1-T2）=0.52/120=0.00433L/min，折合平均渗水量为0.0043×1000/155=0.028 L/(min)·(km)填表如下：计算：q=)(21t t W。

给水管道水压试验记录该记录用于记录需要进行水压试验的给水管道的具体对象，例如建筑物的哪个部分或管道的哪个段落。

描述进行水压试验的具体要求，包括压力要求、试验时间、试验温度等。

本记录详细记录了进行水压试验的步骤和操作过程，包括准备工作、压力施加、压力保持时间等。

准备工作检查给水管道系统是否完好无损，确保没有任何漏水点。

清理管道，确保内部干净，无杂质。

关闭管道上的阀门，排除其他可能干扰测试结果的因素。

压力施加使用适当的压力泵或设备向管道注入压力水。

根据设计要求，逐渐增加压力直至达到设定的测试压力。

检查管道各部位是否存在渗漏，及时排除问题。

压力保持时间在达到设定的测试压力后，记录时间并保持该压力稳定。

根据设计要求，持续保持压力一定时间，通常为一小时，以确保给水管道系统的可靠性。

压力释放打开管道上的排水阀门，缓慢释放压力。

检查管道各部位是否存在渗漏，确保系统正常。

测试记录记录测试开始时间、结束时间、达到的测试压力、压力保持时间等信息。

如有异常情况或问题发生，也需详细记录并提供相应的措施。

在进行水压试验时，应严格按照相关安全操作规程执行，确保人身安全。

设备和工具应符合相关标准要求，以确保测试结果的准确性和可靠性。

如有需要，可在测试过程中进行适当的监测和记录，以便后续分析和判断。

本次水压试验的结果如下：压力表读数：待填写泄漏情况：待填写请在相应位置填写实际测试结果，并保留本记录作为参考。

在给水管道水压试验过程中，需要记录以下关键数据：开始时间：记录试验开始的具体日期和时间。

结束时间：记录试验结束的具体日期和时间。

试验人员：记录参与试验的工作人员姓名或编号。

检验设备：记录使用的水压试验设备的型号和规格。

以上数据记录是在试验过程中必须记录的重要信息。

记录这些数据有助于确保试验的准确性和可追溯性。

根据水压试验结果进行总结和评价，判断是否合格，如存在问题需要进一步处理和修复。

根据水压试验结果进行总结和评价，判断是否合格，如存在问题需要进一步处理和修复。

2017年农村饮水安全巩固提升工程供水管道水压试验记录给水管道水压试验记录填写说明1.设计最大工作压力(Mpa):由设计出；2.试验压力(Mpa)：查表7.3.15;3.10分降压值(Mpa):实测观察；一般2小时内不大于0.05Mpa；4.允许渗水量L/(min) • (km):查表7.3.16 ;5.注水法(1)达到试验压力的时间(t1):观察记录；(2)恒压结束时间(t 2):观察记录；(3)恒压时间内注入的水量W( L):观测记录；(4)渗水量q (L/min ):计算,q=W/ (T1-T2);(5)折合平均渗水量L/(min) • (km):计算渗水量x 1000/试验段长度；实例：某工程管道长度为155m管径为①100mm管材为PE接口种类为热熔连，设计最大工作压力0.4Mpa。

第一次试压：10分钟内降压0.004 Mpa,达到试验压力的时间t1为8: 30,恒压结束时间t2为10: 30,恒压时间内注入水量为0.52L，计算并填表。

(1)根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。

(2)根据实测观察，2小时内降压0.045Mpa所以，10分钟降压值为0.045/12=0.00375 Mpa(3)根据表7.3.16得知，允许渗水量为0.28 L/(min) • (km)。

(4)观察得知：达到试验压力的时间(t1 )为8: 30',恒压结束时间(t2)为10: 30',有效试验时间为2小时，即120分钟。

恒压时间内注入的水量W为0.52L，所以，渗水量q= W/(T1-T2) =0.52/120=0.00433L/min，折合平均渗水量为0.0043 x 1000/155=0.028 L/(min) • (km)填表如下:计算: q=W (t1 -12)。
