骨的正常影像解剖
- 格式:pptx
- 大小:4.39 MB
- 文档页数:60

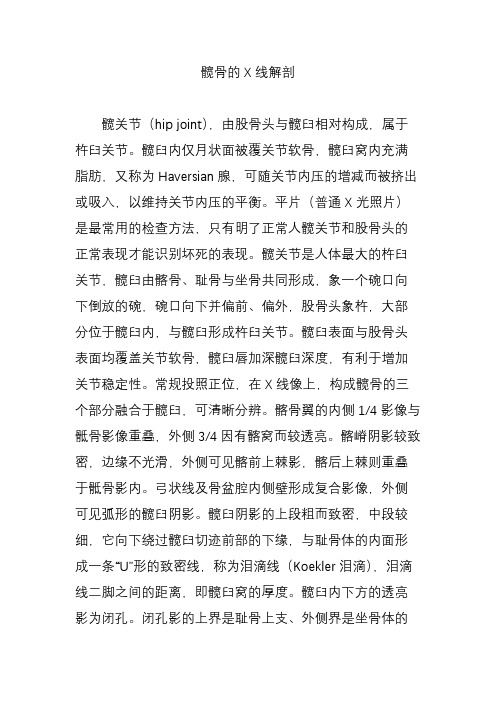

髋骨的X线解剖髋关节(hip joint),由股骨头与髋臼相对构成,属于杵臼关节。
髋臼内仅月状面被覆关节软骨,髋臼窝内充满脂肪,又称为Haversian腺,可随关节内压的增减而被挤出或吸入,以维持关节内压的平衡。
平片(普通X光照片)是最常用的检查方法,只有明了正常人髋关节和股骨头的正常表现才能识别坏死的表现。
髋关节是人体最大的杵臼关节,髋臼由髂骨、耻骨与坐骨共同形成,象一个碗口向下倒放的碗,碗口向下并偏前、偏外,股骨头象杵,大部分位于髋臼内,与髋臼形成杵臼关节。
髋臼表面与股骨头表面均覆盖关节软骨,髋臼唇加深髋臼深度,有利于增加关节稳定性。
常规投照正位,在X线像上,构成髋骨的三个部分融合于髋臼,可清晰分辨。
髂骨翼的内侧1/4影像与骶骨影像重叠,外侧3/4因有髂窝而较透亮。
髂嵴阴影较致密,边缘不光滑,外侧可见髂前上棘影,髂后上棘则重叠于骶骨影内。
弓状线及骨盆腔内侧壁形成复合影像,外侧可见弧形的髋臼阴影。
髋臼阴影的上段粗而致密,中段较细,它向下绕过髋臼切迹前部的下缘,与耻骨体的内面形成一条“U”形的致密线,称为泪滴线(Koekler泪滴),泪滴线二脚之间的距离,即髋臼窝的厚度。
髋臼内下方的透亮影为闭孔。
闭孔影的上界是耻骨上支、外侧界是坐骨体的下份,坐骨结节阴影与其重叠。
坐骨棘的阴影呈三角形突向盆腔。
骨盆一般投照前后位,检查骶、尾骨时可加照侧位,检查骶髂关节时应加照45°斜位,产科骨盆测量另有其特殊投照方法。
骨盆前后位片上,骶骨中线应通过耻骨联合。
骶髂关节左右对称,关节间隙下半部分可以显示,上半部常投影出模糊双线影。
界线的影像在女性呈卵圆形,在男性略呈鸡心形。
髂嵴连线影正好通过第4、5腰椎间隙。
由髂嵴影向外可追踪到骼前上、下棘,由髂前下棘到股骨颈外上缘的连线称髂颈线,用以判定髋关节是否正常。
正位片上,可以测量耻骨下角,男性为锐角,女性为钝角。
女性骨盆径线的测量,可以采用正位(见图)和侧位。
正位片上,界线影像最远点连线为入口横径,正常为12.3 cm;两侧坐骨棘连线为中骨盆横径,正常为10.5 cm;两侧坐骨结节间距为小骨盆出口横径,正常为11.8 cm。
专家教你看膝关节x光片:正常成年人膝关节X线解剖正常成年人膝关节X线解剖(一) 前后位片前后位又称正位片。
在此位上,股骨内踝形成的隆起较外踝明显,两踝的关节面一端稍圆隆。
股骨关节皮质的厚度小于,而胫骨的关节皮质常常稍厚一些。
如果X线束与胫骨上缘不完全成切线,可以看到一条椭圆线代表关节皮质的前后缘。
髌骨阴影重叠在股骨阴影上,下缘距关节间隙(图9-12)。
髌骨轴线与股骨轴线相对应。
髌骨外缘不超过股骨外缘,若超出5mm则为髌骨外移。
代表关节软骨层厚度的放射学上的膝关节间隙正常人为3-8mm,且两侧对称等宽,关节面边缘整齐光滑,于股骨踝和对应的胫骨关节面之间最易测量。
踝间凹和胫骨隆起的大小在不同的个体中有些差异。
胫骨小头位于外侧且明显低于膝关节水平腓骨小头的1/3-1/2间,与胫骨重叠。
称为腓骨豆的一块小骨常常位于腓肠肌内(一般是外侧头),靠近它的起点,显示为5mm左右的圆形阴影重叠在股骨外踝上。
股骨的小梁形态主要取垂直方向,骨干皮质后于踝部皮质。
(二) 侧位片由于股骨两踝的直径不同,其前缘和后缘侧位片上不能同时都重叠,故可看到两个阴影。
内踝影像大,前后径宽,下面较圆。
外踝影像较小前后径较短,下面较平,内踝关节面投影在外踝下方。
当后缘大致重叠时,每个股骨踝的1/4均位于踝上股骨干后缘之后。
除非X线中心线直接穿过髌骨与股骨或者胫骨与股骨之间的间隙,否则关节间隙均因重叠的骨影而部分被掩盖(图9-13)髌骨与股骨踝之间的间隙宽约3mm。
胫骨踝间隆起一般与股骨踝阴影稍有重叠,位于胫骨关节面中点稍后方。
股骨后面有时可见到腓肠豆骨的小骨影。
可根据需要拍摄不同屈曲位的侧位片。
屈膝45°位所拍侧位片,可见股骨内踝低而外踝高,外踝向前突。
踝间窝宽而深,呈局限性透光区踝间窝上方的松质骨显示为骨质疏松区。
腓骨小头骨质稀疏亦可显示透光度增强软组织正常X线影密度较骨组织低,膝关节因有丰富的脂肪组织衬托对比,在侧位片上显示软组织层次清晰,易于观察。
