设计基础大知识点

一，铰链四杆结构中曲柄存在的条件

1，最短杆与最长杆的长度之和小于或等于其余两杆的长度之和。

2连架杆和机架杆中有一干为最短杆。

二，铰链四杆机构形式的判断

1，当铰链四杆机构中各杆长度满足杆长条件时：

a，最短杆的相邻杆为机架，则为曲柄摇杆机构

b，最短杆为机架，则为双曲柄机构。

c，最短杆的相对杆为机架，则为双摇杆机构。

2，不满足赶场条件时，则该机构中各相邻杆之间均不能互作整周转动，故不论以任何杆为机架，都不存在曲柄，均成双摇杆机构。

凸轮机构的特点

1，优点：只需设计适当的凸轮轮廓，便可使从动件得到所需的运动规律，并且机构简单，紧凑，工作可靠。

2，缺点：凸轮与从动件之间为点接触或线接触，易磨损，所以常用于传动不大的控制机构中。

为何要防松：在冲击，震动或变载荷的作用下，螺纹之间的摩擦力可能瞬时消失，连接就有可能自松，这将影响极其的正常运转，甚至发生严重事故。在高温或温度变化较大的情况下，由于螺纹连接件与被连接件的材料发生蠕变和应力松弛，也可能导致自松。因此，为防止连接松动，保证连接安全可靠，设计时必须采取有效的防松。

防松的方法：摩擦防松，机械防松，破坏螺旋运动副运动关系防松。

键连接的类型，特点：

1平键连接：a优点：结构简单，装拆方便，对中性较好。b缺点：不能承受轴向力，对轴上零件不能起到轴向固定作用。

2半圆键连接：a优点：对中性较好，工艺上较方便。b缺点：键槽较深，对轴的削弱力较大。

3楔键连接：a优点：能承受单方向的轴向力。b缺点：楔键打入时，迫使轴和轮产生偏心e

打滑：当带所需传递的有效拉力超过带与带轮接触面间摩擦力总和的最大值时，带就会沿着带轮轮面发生全面滑动，从动轮转速下降甚至为零，使传动失效，这种现象称为打滑。

弹性滑动与打滑的区别：打滑指由于过载引起的带在带轮上的全面滑动，造成传动失效，会使主动带轮急剧发热，带很快磨损，是应该避免也是可以避免的。弹性滑动是由于带的弹性和带两边的拉力差引起的，只要传递圆周力，就会发生弹性滑动，是可以避免的。

nPtPC

D A B

P12ths12thv02a21222ths12124thv22124tha2122)(2tthhs)(41212tthv22124tha绪论：机械：机器与机构的总称。机器：机器是执行机械运动的装置，用来变换或传递能量、物料、信息。机构：是具有确定相对运动的构件的组合。用来传递运动和力的有一个构件为机架的用构件能够相对运动的连接方式组成的构件系统统称为机构。构件：机构中的（最小）运动单元一个或若干个零件刚性联接而成。是运动的单元，它可以是单一的整体，也可以是由几个零件组成的刚性结构。零件：制造的单元。分为：1、通用零件，2、专用零件。

一：自由度：构件所具有的独立运动的数目称为构件的自由度。 约束：对构件独立运动所施加的限制称为约束。运动副：使两构件直接接触并能产生一定相对运动的可动联接。高副：两构件通过点或线接触组成的运动副称为高副。低副：两构件通过面接触而构成的运动副。根据两构件间的相对运动形式，可分为转动副和移动副。F = 3n- 2PL-PH机构的原动件（主动件）数目必须等于机构的自由度。复合铰链：三个或三个以上个构件在同一条轴线上形成的转动副。由m个构件组成的复合铰链包含的转动副数目应

为（m-1）个。虚约束：重复而不起独立限制作用的约束称为虚约束。计算机构的自由度时，虚约束应除去不计。局部自由度: 与输出件运动无关的自由度，计算机构自由度时可删除。

二：连杆机构：由若干构件通过低副（转动副和移动副）联接而成的平面机构，用以实现运动的传递、变换和传送动力。优点：(1)面接触低副，压强小，便于润滑，磨损轻，寿命长，传力大。(2)低副易于加工，可获得较高精度，成本低。(3)杆可较长，可用作实现远距离的操纵控制。(4)可利用连杆实现较复杂的运动规律和运动轨迹。缺点：(1)低副中存在间隙，精度低。(2)不容易实现精确复杂的运动规律。铰链四杆机构：具有转换运动功能而构件数目最少的平面连杆机构。整转副：存在条件：最短杆与最长杆长度之和小于或等于其余两杆长度之和。构成：整转副是由最短杆及其邻边构成。类型判定：(1）如果：lmin+lmax≤其它两杆长度之和，曲柄为最短杆；曲柄摇杆机构：以最短杆的相邻构件为机架。双曲柄机构：以最短杆为机架。双摇杆机构：以最短杆的对边为机架。(2)如果： lmin+lmax＞其它两杆长度之和；不满足曲柄存在的条件，则不论选哪个构件为机架，都为双摇杆机构。急回运动：有不少的平面机构，当主动曲柄做等速转动时，做往复运动的从动件摇杆，在前进行程运行速度较慢，而回程运动速度要快，机构的这种性质就是所谓的机构的“急回运动”特性。

实用标准文案

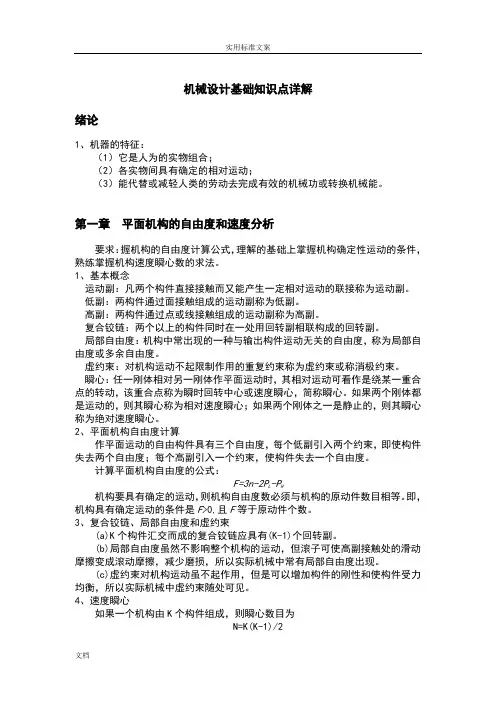

文档 机械设计基础知识点详解

绪论

1、机器的特征：

（1）它是人为的实物组合；

（2）各实物间具有确定的相对运动；

（3）能代替或减轻人类的劳动去完成有效的机械功或转换机械能。

第一章 平面机构的自由度和速度分析

要求：握机构的自由度计算公式，理解的基础上掌握机构确定性运动的条件，熟练掌握机构速度瞬心数的求法。

1、基本概念

运动副：凡两个构件直接接触而又能产生一定相对运动的联接称为运动副。

低副：两构件通过面接触组成的运动副称为低副。

高副：两构件通过点或线接触组成的运动副称为高副。

复合铰链：两个以上的构件同时在一处用回转副相联构成的回转副。

局部自由度：机构中常出现的一种与输出构件运动无关的自由度，称为局部自由度或多余自由度。

虚约束：对机构运动不起限制作用的重复约束称为虚约束或称消极约束。

瞬心：任一刚体相对另一刚体作平面运动时，其相对运动可看作是绕某一重合点的转动，该重合点称为瞬时回转中心或速度瞬心，简称瞬心。如果两个刚体都是运动的，则其瞬心称为相对速度瞬心；如果两个刚体之一是静止的，则其瞬心称为绝对速度瞬心。

2、平面机构自由度计算

作平面运动的自由构件具有三个自由度，每个低副引入两个约束，即使构件失去两个自由度；每个高副引入一个约束，使构件失去一个自由度。

计算平面机构自由度的公式：

F=3n-2PL-PH

机构要具有确定的运动，则机构自由度数必须与机构的原动件数目相等。即，机构具有确定运动的条件是F>0,且F等于原动件个数。

3、复合铰链、局部自由度和虚约束

(a)K个构件汇交而成的复合铰链应具有(K-1)个回转副。

(b)局部自由度虽然不影响整个机构的运动，但滚子可使高副接触处的滑动摩擦变成滚动摩擦，减少磨损，所以实际机械中常有局部自由度出现。

(c)虚约束对机构运动虽不起作用，但是可以增加构件的刚性和使构件受力均衡，所以实际机械中虚约束随处可见。

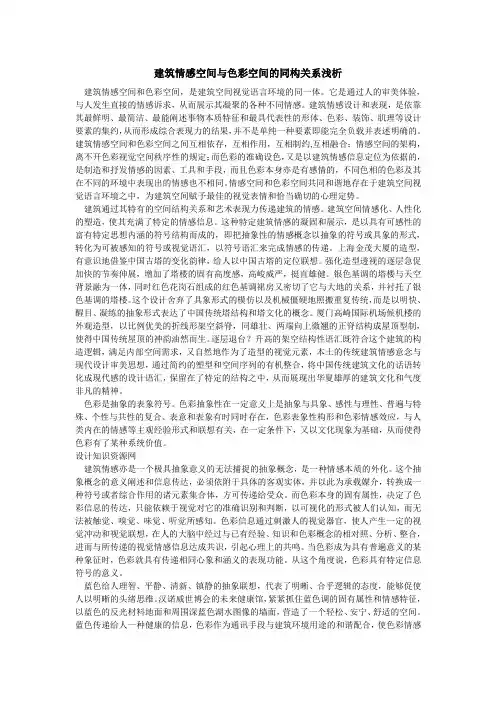

建筑情感空间与色彩空间的同构关系浅析
