晶体结构知识

常见的晶体结构

晶体结构是材料科学中的基础概念之一，也是研究材料性质和应用的重要手段。通过研究晶体结构，可以了解材料的晶格结构、晶体缺陷、晶体生长以及物理性质等信息。在本文中，我们将主要介绍几种常见的晶体结构。

1.立方晶系。

立方晶系是最简单、最对称的晶体结构之一，其中所有三个晶轴都是等长且互相垂直。立方晶系包括体心立方晶体（bcc）和面心立方晶体（fcc）。在体心立方晶体中，每个原子位于一个正八面体的中心和另外八个顶点之一，而在面心立方晶体中，每个原子位于一个正方形面的中心和其四个相邻原子分别组成的正方形的四个角上。

2.六方晶系。

六方晶系包括一个长度为a和两个垂直于晶轴的长度为c的晶轴，其正交晶面呈六边形。六方晶系中最常见的是六方密堆积结构，其中每个原子最近的邻居原子共有12个，六个在同一水平面上，另外六个分别位于上下两个平面上。

3.正交晶系。

正交晶系包括三个长度分别为a、b和c的互相垂直的晶轴，其六个面分别为长方形。正交晶系中最常见的结构是析出相结构，例如钛钶合金中的钛纤维基板。

4.单斜晶系。 单斜晶系包括两个长度不等、互相成锐角的晶轴，以及垂直于这两个轴的垂轴。单斜晶系中最常见的结构是某些金属、半导体和陶瓷材料中的基体结构。

5.斜方晶系。

斜方晶系包括两个长度不等但互相垂直的晶轴以及一个垂直于晶面的垂轴。斜方晶系的晶体结构非常多样，但最常见的是钙钛矿结构，这是一种广泛存在于氧化物中的晶体结构。

总结。

以上介绍的几种晶体结构是最常见的晶体结构之一，它们共同构成了材料科学中的基础知识。了解晶体结构对于研究材料性质和开发新型功能材料非常重要。另外，随着实验技术和计算方法的不断优化，我们对于各种晶体结构的了解将会越来越深入。

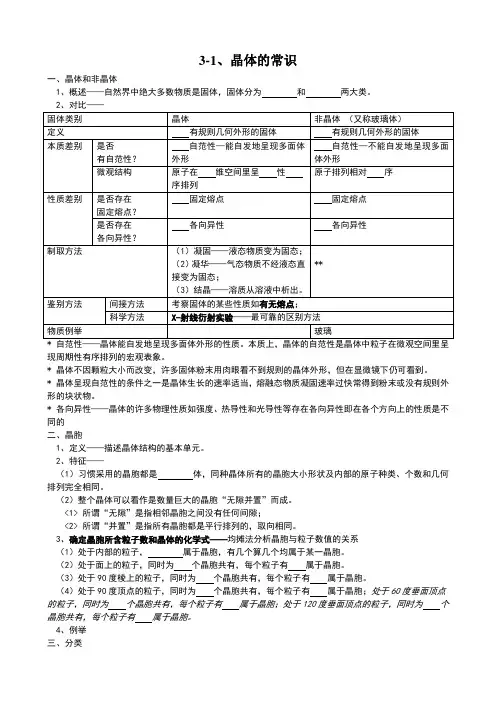

3-1、晶体的常识

一、晶体和非晶体

1、概述——自然界中绝大多数物质是固体，固体分为 和 两大类。

2、对比——

固体类别 晶体 非晶体 （又称玻璃体）

定义 有规则几何外形的固体 有规则几何外形的固体

本质差别 是否

有自范性？

自范性—能自发地呈现多面体外形 自范性—不能自发地呈现多面体外形

微观结构 原子在 维空间里呈 性

序排列

原子排列相对 序

性质差别 是否存在

固定熔点？ 固定熔点 固定熔点

是否存在

各向异性？ 各向异性 各向异性

制取方法 （1）凝固——液态物质变为固态；

（2）凝华——气态物质不经液态直接变为固态；

（3）结晶——溶质从溶液中析出。

**

鉴别方法 间接方法 考察固体的某些性质如有无熔点；

科学方法 X-射线衍射实验——最可靠的区别方法

物质例举 玻璃

* 自范性——晶体能自发地呈现多面体外形的性质。本质上，晶体的自范性是晶体中粒子在微观空间里呈现周期性有序排列的宏观表象。

* 晶体不因颗粒大小而改变，许多固体粉末用肉眼看不到规则的晶体外形，但在显微镜下仍可看到。

* 晶体呈现自范性的条件之一是晶体生长的速率适当，熔融态物质凝固速率过快常得到粉末或没有规则外形的块状物。

* 各向异性——晶体的许多物理性质如强度、热导性和光导性等存在各向异性即在各个方向上的性质是不同的

二、晶胞

1、定义——描述晶体结构的基本单元。

2、特征——

（1）习惯采用的晶胞都是 体，同种晶体所有的晶胞大小形状及内部的原子种类、个数和几何排列完全相同。

（2）整个晶体可以看作是数量巨大的晶胞“无隙并置”而成。

<1> 所谓“无隙”是指相邻晶胞之间没有任何间隙；

<2> 所谓“并置”是指所有晶胞都是平行排列的，取向相同。

3、确定晶胞所含粒子数和晶体的化学式——均摊法分析晶胞与粒子数值的关系

晶体结构类型

钙钛矿结构

钙钛矿结构是一种重要的晶体结构类型，其化学式为ABO3。其中，A位是一种大离子，通常是稀土元素或碱土金属离子，B位是一种小离子，通常是过渡金属离子，O位是氧离子。

钙钛矿结构的晶胞是立方晶系的，其中A位和B位离子分别占据了晶胞的四分之一和八分之一位置，氧离子占据了晶胞的八分之一位置。A位和B位离子之间通过氧离子形成了共价键，使得钙钛矿结构具有较高的稳定性。

钙钛矿结构具有许多重要的应用，例如钙钛矿型太阳能电池、钙钛矿型氧化物电解质、钙钛矿型催化剂等。此外，钙钛矿结构还具有许多有趣的物理性质，例如铁电性、铁磁性、超导性等。

钙钛矿结构的变体也很多，例如钙铁钛矿、钙钛矿-钙铁钛矿复合结构、钙钛矿-钙铁钛矿-钙钛矿复合结构等。这些变体结构的出现，不仅拓展了钙钛矿结构的应用领域，也为研究钙钛矿结构的物理性质提供了更多的可能性。

钙钛矿结构是一种重要的晶体结构类型，具有广泛的应用和研究价值。

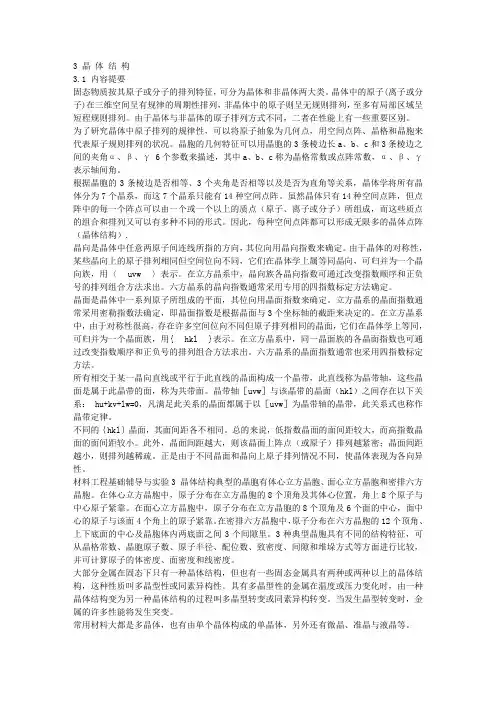

3 晶 体 结 构

3.1 内容提要

固态物质按其原子或分子的排列特征，可分为晶体和非晶体两大类。晶体中的原子(离子或分子)在三维空间呈有规律的周期性排列，非晶体中的原子则呈无规则排列，至多有局部区域呈短程规则排列。由于晶体与非晶体的原子排列方式不同，二者在性能上有一些重要区别。

为了研究晶体中原子排列的规律性，可以将原子抽象为几何点，用空间点阵、晶格和晶胞来代表原子规则排列的状况。晶胞的几何特征可以用晶胞的3条棱边长a、b、c和3条棱边之间的夹角α、β、γ 6个参数来描述，其中a、b、c称为晶格常数或点阵常数，α、β、γ表示轴间角。

根据晶胞的3条棱边是否相等、3个夹角是否相等以及是否为直角等关系，晶体学将所有晶体分为7个晶系，而这7个晶系只能有14种空间点阵。虽然晶体只有14种空间点阵，但点阵中的每一个阵点可以由一个或一个以上的质点（原子、离子或分子）所组成，而这些质点的组合和排列又可以有多种不同的形式。因此，每种空间点阵都可以形成无限多的晶体点阵（晶体结构）.

晶向是晶体中任意两原子间连线所指的方向，其位向用晶向指数来确定。由于晶体的对称性，某些晶向上的原子排列相同但空间位向不同，它们在晶体学上属等同晶向，可归并为一个晶向族，用〈uvw〉表示。在立方晶系中，晶向族各晶向指数可通过改变指数顺序和正负号的排列组合方法求出。六方晶系的晶向指数通常采用专用的四指数标定方法确定。

晶面是晶体中一系列原子所组成的平面，其位向用晶面指数来确定。立方晶系的晶面指数通常采用密勒指数法确定，即晶面指数是根据晶面与3个坐标轴的截距来决定的。在立方晶系中，由于对称性很高，存在许多空间位向不同但原子排列相同的晶面，它们在晶体学上等同，可归并为一个晶面族，用{hkl}表示。在立方晶系中，同一晶面族的各晶面指数也可通过改变指数顺序和正负号的排列组合方法求出。六方晶系的晶面指数通常也采用四指数标定方法。

所有相交于某一晶向直线或平行于此直线的晶面构成一个晶带，此直线称为晶带轴，这些晶面是属于此晶带的面，称为共带面。晶带轴［uvw］与该晶带的晶面（hkl）之间存在以下关系： hu+kv+lw=0，凡满足此关系的晶面都属于以［uvw］为晶带轴的晶带，此关系式也称作晶带定律。
