浅谈10kV电力电缆局部放电测试及缺陷处理——OWTS振荡波局放测试及定位系统摘要：本文简单介绍了电缆局部放电的原因和危害，以及振荡波测试系统的工作原理，以某路电缆为例，重点介绍了振荡波测试系统在电缆局部放电测试定位中的现场应用，总结了OWTS测试、分析中的经验和技巧，并对存在局放缺陷电缆的消缺进行新方法的尝试，为日后处理电缆的局放现象提供参考意见。
关键词：电缆，局部放电，振荡波，消缺方法1前言随着现代社会经济的飞速发展，人们对中心城区的环境、安全及形象的关注，越来越多的电力电缆已经逐步代替了配电架空线路运行。
电力电缆将成为未来中心城区配电网运行的主流设备，因电缆故障引起的线路跳闸也日渐增多，电缆本体和附件的电气绝缘损坏是造成配网设备故障率高的主要原因，如何预防及控制电缆本体和附件的电气绝缘损坏已成为当前电缆配电网运行维护的关键。
2 绝缘的老化2.1 概述电气设备的绝缘在运行中会受到各种因素如电场、热、机械应力、环境因素等的作用，其内部将发生复杂的化学与物理变化，导致性能逐渐劣化，这种现象称为老化。
在设备正常运行的条件下，老化是渐进的、长期的过程。
绝缘材料的老化以有机绝缘材料的老化问题最为突出。
液体有机绝缘材料老化时表观上发生混浊、变色等；高分子有机绝缘材料老化时表观上发生变色、粉化、起泡、发粘、脆化、出现裂纹或裂缝、变形等。
多数情况下、绝缘材料的老化是由于其化学结构发生了变化，即由于降解、氧化、交联等化学反应，改变了其组成和化学结构；但是有的老化仅仅是由于其物理结构发生了变化所致，例如绝缘材料中的增塑剂不断挥发或其中球晶不断长大，这些都会使材料变硬、变脆而失去使用价值。
通常绝缘材料性能的劣化是不可逆的，其最终将会引起击穿，直接影响电力设备和电力系统的运行可靠性。
绝缘劣化过程的发展需要一定能量，亦即依赖于外界因素的作用，如电场、热、机械应力、环境因素等。
运行情况下常常是多种因素同时作用，互相影响，过程复杂。
10kV电力电缆阻尼振荡波局部放电检测试验方案（试行）10kV 电力电缆振荡波局部放电检测试验方案一、试验标准和目的根据要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV 电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。
二、试验仪器ONSITE MV 10 型电缆振荡波局放检测系统三、试验内容10kV 电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理用交流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。
实时快速状态开关S 闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。
空心电感值根据谐振频率的要求进行选择，频率范围5O ～1000Hz ，相近于工频频率。
图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。
回路品质Q 一般为30～100，振荡波以谐振频率在0.3～1s 内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。
振荡波所产生的局放脉冲符合lEC60270推荐值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C 和δtan 值可通过振荡波的时间和频率特性来计算。
LC f π2/1=1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好安全围栏；2）尽量将电缆接头处PT、避雷器等其它设备拆除；3）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；4）收集电缆长度、型号、类型、投运日期等电缆参数；5）电缆长度L：电缆一侧测量方式：50m≦L≦6km；电缆两端测量方式：L＞6km。
6）测试用电缆用发电机、10KV放电棒、接地线、220V电源插盘。
2、振荡波局部放电试验2.1 电缆局放校准。
采用ONSITE MV 10型电缆振荡波局部放电测试和定位仪，图2所示为校准界面：图2 局放校准界面测试要求：1）将局放校准仪连线的接线端分别夹在被测电缆的线芯和屏蔽上；2）注意在高压测试开始时将校准器连线拆除；3）局放校准仪的输出频率设定在100Hz；4）校准区间从100pC～100nC均要校准。
摘要XLPE电缆在运行过程中，电缆绝缘老化会导致局部放电的发生。
XLPE电力电缆运行状态现场的局部放电检测技术，可以对故障进行预警并预防更严重的绝缘故障的发生。
局部放电检测是评价XLPE电力电缆绝缘状况的重要方法之一。
对影响交联电缆局部放电试验的各种因素进行了论述和分析，在测量交联聚乙烯绝缘电力电缆局部放电试验时各种背景干扰噪声产生的原因，结合了在实践中遇到的各种干扰，讨论了抑制干扰的多种方法。
综述了XLPE电力电缆局部放电检测技术的研究现状，重点介绍了用于电缆的各种局部放电检测技术和定位方法。
关键词：电力电缆局部放电局放检测AbstractThe deterioration of insulation in XLPE cables during operation can affect partial discharge. By this technique，the occurring insulation failure can be predicated and prevented from becoming worse. Partial discharge detecting is an important method to evaluate condition of XLPE power cables. This paper discusses and analyses the factors responsible for the background interfering noise in PD test for XLPE power cables. Considering the interferences encountered in practice，the author discusses the many ways for inference prohibition. This paper overviews the partial discharge detection techniques and partial discharge source location for cross-linked polythene (XLPE) power cable.Key Words: power cable，partial discharge (PD)，PD detectionI绪论随着我国经济建设的不断快速发展，道路、交通、城市化建设以及能源等基础设施的大力发展，电线电缆产品的市场需求将被最大限度的带动起来，给电缆行业带来了前所未有的发展机遇，由于交联聚乙烯电性能较PVC具有更优越的电气性能、更环保，我国电线电缆行业在电力电缆“十二五”期间的目标中指出应增加交联电缆的应用量，尤其是中压10-35kV级，使中压交联电缆占主导地位。
WORD文档下载可编辑10kV电力电缆振荡波局部放电检测试验方案（送审稿）专业技术资料分享.WORD 完美格式..专业知识编辑整理.一、试验标准和目的根据《XX 电网公司亚运会保供电重要设备准备阶段运行管理工作标准》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV 电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。
二、试验仪器SEBAKMT OWTS －M28型电缆振荡波局放检测仪，SEBAKMT Easyflex Com 多功能脉冲反射仪，S1-1054型电子兆欧表三、试验内容10kV 电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。
实时快速状态开关S 闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。
空心电感值根据谐振频率的要求进行选择，频率范围5O ～1000Hz ，相近于工频频率。
图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。
回路品质Q 一般为30～100，振荡波以谐振频率在0.3～1s 内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。
LC f π2/1=佛山供电局- 2 -振荡波所产生的局放脉冲符合lEC60270推荐值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C 和 tan 值可通过振荡波的时间和频率特性来计算。
1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好安全围栏；2）尽量将电缆接头处PT 、避雷器等其它设备拆除；3）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；4）收集电缆长度、型号、类型、投运日期等电缆参数；5）电缆长度L ：电缆一侧测量方式：50m ≦L ≦3km ；电缆两端测量方式：L ＞3km 。
高压电力电缆局放测试的方法高压电力电缆局放测试的方法首先是交流耐压试验电源处理，交流耐压试验电源处理用到的装置是串联谐振1、交流耐压试验电源处理高压电缆交流耐压采用的是变频谐振装置产生试验电源，变频柜是装置的核心部件，变频柜通过晶闸管的整流和逆变获取试验所需的频率，在电源变换过程中引入了大量的高频脉冲电流成份。
.变频谐振系统输出的电源不能直接作为电缆局放试验的电源直接施加于被试对象进行局部放电测试，必须采取有效措施对试验电源进行预处理，通过设置串联电抗、防晕导线、均压环进行对试验电源质量进行改善，其电气原理所下图所示。
.2、电缆终端局放测试回路电缆终端的局放测试回路如下图，当被试电缆内部发生了局部放电时，耦合电容瞬时对电缆终端充电，形成高频的脉冲充电电流波形，脉冲电流的幅值、发生的频度反映了电缆内部局部放电的严重程度，通道1、通道2两个传感器将局放信号传送至局放诊断系统进行分析处理。
.在电缆的中间接头，测试原理如图所示，一侧电缆的铠装与电缆导体之间存在电容Ca，另一侧电缆的导体与铠装之间存在电容Cb，如果在电缆的中间接头发生局部放电，那么形成两个电容C1和C2，此时Ca和Cb就会通过导体向C1和C2充放电，从而形成局放电流回路，在两侧电缆屏蔽层桥接一个高频低阻的电容臂C0和高频电流传感器，就可以检测到局放的脉冲电流信号。
..3、高压电缆局放测试的技术难点a) 测试系统灵敏度要求高高压电缆发生局放时产生的脉冲信号微弱，要求传感器及测试系统有相当高的检出灵敏度。
b) 现场干扰因素复杂在现场实施电缆局放试验时干扰信号会严重影响电缆局放的检测和诊断，主要有临近试验现场的运行设备产生的电晕或者局部放电信号、交流耐压试验装置自身的局部放电信号、交流耐压试验回路的引线产生的电晕信号三个方面的因素。
因此甄别并排除干扰信号、提取有效的信息并根据其特征诊断电缆的绝缘状态是一项具有挑战性的技术难题。
c) 对测试人员的要求高高压电缆局放的信号主要集中在0-30MHz范围内，信号频带较宽，加上现场存在一定的干扰信号，测试人员通过信号抑制、识别、分类、提取、判断等技术手段，准确的解析复杂的电子信号成份实现电缆的状态诊断。
中压交联电缆局部放电试验方法和问题分析中压交联电缆是亨通力缆公司的主导产品，电缆品质的好坏直接影响公司的荣誉。
作为检验人员，一定要要掌握正确的试验方法。
亨通力缆公司为了保证中压电缆的出厂质量，制定了严格的质量考核体系，其中局部放电测试就是最重要的一环。
下面介绍一些常见的试验方法：一、电缆终端和端头处理在进行中压电缆局部放电试验时，电缆两端的外屏蔽层需要剥除一定的长度。
剥去外屏蔽的终点处是电场强度最集中的地方。
如果端头处理不好，会造成端部放电和多次击穿。
这样，如果将击穿的长度剪去，再重复做试验，会造成经济损失。
所以使用油杯终端应注意一下几点：1.电缆外屏蔽层剥去的长度：10kV电缆为10-15cm左右，30kV电缆35-40cm左右;电缆外屏蔽层浸入变压器油中的长度：10kV电缆3-4cm左右，35kV电缆15-20cm 左右。
2.外屏蔽层剥切处必须整齐，不得有毛刺，绝缘表面必须干净，铜带应在近端良好的接地。
内容来自:3.剥切好的绝缘表面不得污染。
4.要保持变压器油的清洁，特别是做35kV电缆耐压试验时，要求变压器油非常纯洁、干燥，不然的话，会打坏油杯或者造成电缆端部击穿。
在做试验之前，可将变压器油放置于烘箱内，60℃下烘30-60min取出，在未完全冷却前使用二、背景噪声大中电易展网在做中压电缆耐压试验时，一定要搞清楚背景噪声偏大的原因。
背景噪声分为空载背景噪声和负载背景噪声，一般情况下负载背景噪声大于空载背景噪声。
负载噪声主要来源于机器本身和外界干扰信号。
外界干扰信号主要通过空间耦合、电源回路传导入地线后再进入系统。
要降低背景噪声，在做试验时还要注意一下几个方面：信息来源:1.局放设备的接地方式：必须遵循单点接地的原则，不要循环接地。
2.试验室附近的照明设施和通风设备，都不能借用局放试验的电源线，如果有的话，在做试验时应关闭。
3.在做试验时，应检查设备中的信号线和接地线是否接触良好。
三、电缆局部放电量超标：可根据放电图形从五个方面来分析原因1. 检查空载升压局放量是否偏大：空载升压局放偏大的原因，主要是设备高压绝缘表面受到污染或受潮，均压环或高压连接处有接触不良现象。

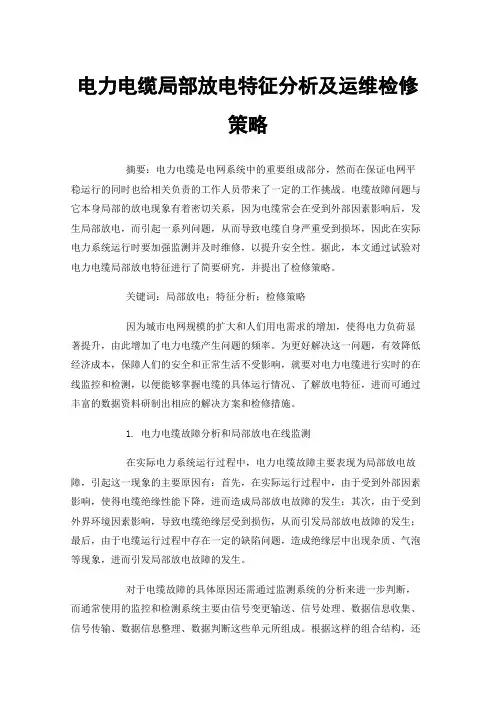

电力电缆局部放电特征分析及运维检修策略摘要：电力电缆是电网系统中的重要组成部分，然而在保证电网平稳运行的同时也给相关负责的工作人员带来了一定的工作挑战。
电缆故障问题与它本身局部的放电现象有着密切关系，因为电缆常会在受到外部因素影响后，发生局部放电，而引起一系列问题，从而导致电缆自身严重受到损坏，因此在实际电力系统运行时要加强监测并及时维修，以提升安全性。
据此，本文通过试验对电力电缆局部放电特征进行了简要研究，并提出了检修策略。
关键词：局部放电；特征分析；检修策略因为城市电网规模的扩大和人们用电需求的增加，使得电力负荷显著提升，由此增加了电力电缆产生问题的频率。
为更好解决这一问题，有效降低经济成本，保障人们的安全和正常生活不受影响，就要对电力电缆进行实时的在线监控和检测，以便能够掌握电缆的具体运行情况、了解放电特征，进而可通过丰富的数据资料研制出相应的解决方案和检修措施。
1. 电力电缆故障分析和局部放电在线监测在实际电力系统运行过程中，电力电缆故障主要表现为局部放电故障，引起这一现象的主要原因有：首先，在实际运行过程中，由于受到外部因素影响，使得电缆绝缘性能下降，进而造成局部放电故障的发生；其次，由于受到外界环境因素影响，导致电缆绝缘层受到损伤，从而引发局部放电故障的发生；最后，由于电缆运行过程中存在一定的缺陷问题，造成绝缘层中出现杂质、气泡等现象，进而引发局部放电故障的发生。
对于电缆故障的具体原因还需通过监测系统的分析来进一步判断，而通常使用的监控和检测系统主要由信号变更输送、信号处理、数据信息收集、信号传输、数据信息整理、数据判断这些单元所组成。
根据这样的组合结构，还可将监控和检测系统划分为三个分系统，即现场的被监控装置与感应器；被监控装置周围的信号判断与数据收集系统；在中央控制室利用电脑和监控程序对信号进行筛选分析的系统。
2.实施过程2.1监测感应器和数据采集这种用于监控和检测工作的感应器的应用原理为通过对化学、力学、电能等代表装置物力性能的能量信息进行实时的监控和检验，由于这些数据信息可以准确反映出来装置运行的具体状态，所以这是有效进行情况判定和问题查验的一个试验工具，具有非常关键的作用。
电缆局放试验的特点和要求一、电缆局放试验的特点（与其它高压输变电设备产品相比）（1）试品电容量大。
整盘电缆的出厂试验电容量更可观。
例如：变压器，套管，绝缘子等大都是nF级电容，高压电容器有uF级的电容，但属集中参数。
电缆：35kV，630mm25km 1.4µF/5km110kV，1600mm210km 2.85µF/10km220kV，2000mm210km 2.25µF/10km500kV，2500mm210km 2.04µF/10km试品电容大，导致：1.高压试验容量巨大，普通试验变压必须改为采用串联谐振电抗；2.局放检测灵敏度降低。
（图1）（2）电缆试品占空间大以110kV电缆为例，电缆螺旋状卷绕在外缘直径5米的大铁盘上。
试验时带2个水终端长达约3米。
500kV电缆水终端长达6米多。
电缆卷绕后如螺旋卷天线，试品展开空间又大，都是易受空间电磁场感应影响的因素。
这样对屏蔽室要求高。
（3）电缆的等效电路是电容分布参数电路分布参数试品在进行脉冲电流的检测中有高频脉冲的传播，反射，叠加等传输特性反映到显示器上，影响检测结果。
应用电缆上局放脉冲的传播特性来进行局放故障定位。
（图2）（4）交联聚乙烯是优质绝缘材料。
用于500kV级的交联乙烯电缆最大工作场强可达3.1kV/mm(35kV电缆)：5.3kV/mm，（110kV电缆）：10.1kV/mm，（220kV电缆）：13.5kV/mm，（500kV电缆但它又易受局部放电作用的发生劣化。
这样电缆局放试验标准的允许放电量要求比其它设备或其它品种绝缘低好多，所以要求试验灵敏度高，即背景噪声水平小。
这样将全面要求：屏蔽室，接地，电源，设备性能都精确优良。
目前，国外正在开发800kV/1000kV级XLPE电缆的应用，这就需要更高参数，极低背景噪声水平的局放屏蔽试验系统。
总之：在技术上，高压交联电缆的局放检测，公认是各种试品局放试验中要求最高的。
二、电缆局放试验设备的要求（1）串联谐振电抗器（图3）电缆局放试验用可调高压串联谐振电抗器代替普通变压器，试验时供电抗（L）调到与试品电缆电容（C）谐振。
从而电抗与电缆的无功功率相互补偿（抵消），电源网络只需承担电抗器，电缆和回路有功损耗部分（R=R LR+R CR+R1）该损耗功率为电抗器输出功率的1/Q倍对交联电缆，Q=40-80因而，达到了节能，节约投资，缩小设备体积。
当然，该串联谐振设备应在额定工作电压下无局放（例为<2PC）(2)电源采用独立变压器（图4、5）这里要求电源用独立的380V供电，该电源变压器结构初次级绕组有屏蔽隔离措施，这样即便初级绕组中已带有干扰杂波，也可通过屏蔽隔离，加以减弱。
若该独立变压器采用10kV/380V甚至35kV/380V，则对我们试验系统更有益。
因为在电气网络中，干扰信号一般产生于负载（设备，如带可控硅），它直接污染380V网络。
而要感应到初级10kV一侧只能通过初次级绕组之间的电容耦合，而该耦合是杂散电容，很小，阻抗1/ωc很大，耦合很低。
所以电网电压越高，其中含有的杂波小。
有时，在开始设置试验系统时，把要求“独立供电电源”被理解成从工厂配电所总变次级母线上抽一个路电柜即可，这样达不到要求的，因为有母线排连通所有的次级负载。
有时，有现成的三相10kV/380V变压器可用。
把其中二相空起来，只用其中一相。
这种方案有一个缺陷，就是中性线上会有干扰杂波。
所以理想方案是采用独用的10kV/380V单相结构屏蔽隔离变压器。
我们为国外主要的二家公司（Haefely/Hipotronics，High Volt）局放系统配套过许多屏蔽室工程，其中就有处理电源方案问题。
Haefely技术文件中明确要求独立变压器供电。
High Volt则不提要求，即可有可无。
在技术交流中称，High Volt 采用了高质量的电源滤波器，故可免去这一特别要求。
实际上，他们的滤波器，性能是比较好，但在局放低频带的衰减水平设计值仅~50dB。
而且凡进口High Volt的110kV~500kV电缆试验设备的用户，对电源网络都比较重视，规划了单独线路。
有的公司，为了确保试验系统正常运行，在电源设置中照样配备了独立高压供电，所以High Volt设备不用独立变压器能否适应中国电网尚有待考证。
（3）屏蔽室工程上面提到，电缆试品螺旋卷状体积大，易接收空间电磁波，电容大灵敏度低以及要求检测的允许放电量很小造成要求屏蔽室高质量高水平。
从工作原理上看，屏蔽室的效能，又直接同电源接地，绝缘隔离等（与周围有杂散电流的工业区地下表面层（3~5m））直接有关。
所以一般认为一个理想的优质局放试验系统应该由5个要素共同保证：独立变压器供电，单点深接地，屏蔽室（六面体），地下绝缘隔离和高压串联谐振局放/定位试验设备系统。
而前面四个要素就是屏蔽室工程的主要内容。
1.屏蔽室：根据屏蔽室的功用有不同品种，通迅用的铜网结构电屏蔽室，医用的电磁屏蔽室，工业用的电磁屏蔽室还有日益广泛供用的电磁屏蔽/消声两用的屏蔽室。
局放屏蔽室属工业用一类，因为针对局部放电的信号频带，要对15千赫——500千赫（或1兆赫）频带屏蔽，它包含了电场，磁场，必须要铁磁物质制作。
当外界电磁波传递到屏蔽室时，会感生表面电流，该表面电流产生的反向电磁场阻止了外界场的侵入。
这样理想化的局放屏蔽室会是一个严密的封闭铁板六面体.但为实用必然有门、窗、缝道、通风孔等。
如果缝道有油污，锈，灰尘就要减弱表面电流，即减弱反向场，降低屏蔽效果。
所以国外根据八十多年设计制造历史经验，并得到IEC、IEEE、MIL认同的工业用规模结构屏蔽室有三种：（a）8mm钢板折边成法兰状，用螺栓紧固现场装配而成。
（b）21mm密度板两面覆上0.5mm镀锌钢板形成厚实夹心板，相邻两板用特制嵌条，螺栓紧固装配而成。
（c）2mm左右厚镀锌钢板现场焊接制作（无嵌条和缝隙）。
最后还认为焊接型最质优，稳固可靠。
门缝要以特制弹簧片构成可开闭式。
通风口的单元孔尺寸要以λ/4为限度（λ为电磁波波长）。
屏蔽室内照明应采用白炽灯而不能用荧光灯且线路带滤波，碰到过有单位这二点都不满足，结果一盏日光灯造成干扰影响了试验。
2. 接地由于变电所的接地电阻为4Ω，所以局放试验系统的工作接地应更小，一般有2Ω，1Ω的提法。
但作为高频检测的工作接地有如“下水道”，是信号畅通，排除干扰杂波的必要通道，它越低越好。
所以在安装时，一般掌握<1Ω，而且越低越好。
在地下水位高和土壤电阻系数不太差时，还可达0.5Ω以下。
由于工业区有地表层的杂散干扰电流或游离电位的金属体，所以接地棒要深接地，穿过地表层时套上绝缘管（3~5米）。
因为地下有电磁场，接地棒以单根接地最佳，（若多根接地会展开地下接收杂波），若一根接地棒不足以达到<1Ω值，可以设第二根相同的接地棒。
2根并联后的电阻不等于1/2。
1根：R 1= )14(l n 2-aL L πρ 2根： R 2= )5231(4)14(l n 44482SL S L S a L L +-+-πρπρ （R 2≈0.72R 1）接地棒的材料推荐用黄铜，紫铜（棒、管），铜包钢。
除接地棒外，局放试验系统还有很多设备的保护和工作接地线。
必须注意的原则是接地要星形不能环形。
选用接地线材料优劣次序：厚度0.5mm 以下的铜箔带——铜丝编织带——软电缆芯。
截面根据不同电压等级和试验容量决定。
此外以上所述接地电阻是直流电阻值。
实际测试中是高频接地阻抗，应考虑电感L 的作用（阻抗Z=R+wL ）。
所以接地棒应紧靠励磁变/电抗器。
遇到接地棒必须打到建筑物外或试验室在楼上的情况，接地引线长，必须要考虑L的影响。
3.电源用独立屏蔽隔离变压器（见前所述）4.地下绝缘隔离层（图6）为了使屏蔽室和试验设备系统包括单独的工作接地，完全同周围可能有的杂散电流场隔开，试验系统地下设置有绝缘隔离（比一般接地电阻以1000Ω之数量级之差，保持隔离）。
我们碰到许多工厂制作绝缘层时，塑料板材质不佳或焊接不良达不到高阻要求。
或在上面浇筑水泥层时振坏焊缝等造成该绝缘层完全失效。
三、对试验人员的要求（1）基本应知○高电压技术、电缆、局放测试知识○局放测试设备的基本工作原理和使用方法，安全知识○试验标准知识（试验方法标准，电缆产品标准电气性能要求）○其它（2）标准1、试验方法标准：屏蔽室性能IEEE 299、MIL 285、GB-T 12190-20062、高压局放试验方法标准IEC 60060、60270、60885、ICEA T-24-383、电缆产品标准（电气试验部份）IEC-----60502 (1-30kV)199760840 （30-150kV）199962067(150-500kV)1999GB/T 12076 35kV及以下电缆GB/T-11017 110kV电缆GB/z 18890 220kV电缆4、说明：（图7）A.电缆局放试验方法标准中，有一个校正脉冲注入接线图。
校正注入可以放到不同位置（按近端、远端注入；近端、远端护套接地）有4种方式，IEC 60885中规定的校正试验接线应该是近端注入，近端接地，大家现在可能都这样接。
我们曾发动广大电缆厂朋友做对比验证试验，结果发现，当电缆长度到3公里长度都是校正在近端注入，近端接地时响应指示值比其他3种响音低，从而电缆试验时所用放大器增益也比其他情况大，结果测得电缆局放量是偏高值，是偏安全的，所以正确。
不同位置对比见下表：但在IEC 60885公布前有ICEA T-24-380 1980（美国绝缘电缆工程师协会）局放试验导则中提到，当电缆长度超过100英尺时，校正方法应在远端注入，信号在电缆上的衰减会造成响应指示值偏低值。
我们分析实际上，（图8）脉冲波是双向传播的，若校正在近端，第一个校正波与第二个延迟的波有一点时延，迭加后最高点如图所示。
若校正在远端，则第一、第二个略有衰减的波形同时到达迭加，这将远比有时延的波迭加时响应值高。
由于事后收到IEC60885（1987、88）近端注入的接线图，感到认识得到了IEC共识。
近端注入时延引起的迭加比远端注入衰减引起的迭加响应结果更低。
认识会不会发展呢？80年代，当时还没有大长度电缆。
试验验证数据只到≈3km。
现在特大长度交联电缆特别是海底电缆应用已有可能不妨在3km以上电缆上验证校正方法会不会出现近端改变到远端或第3、4种交叉方式？这里呼吁参加培训班的同学们，有兴趣您不妨找机会求证一下。
若有新发现可向IEC反映。
B．IEC 60885文件是电缆，特别大长度电缆，局部放电测试技术讨论相当详细的一个文件，它的第三部分虽然不以强制性条文列出，但讨论到电缆上行波特性，如衰减、迭加、响应、线性度等等很深入。
