电缆振荡波局部放电试验报告

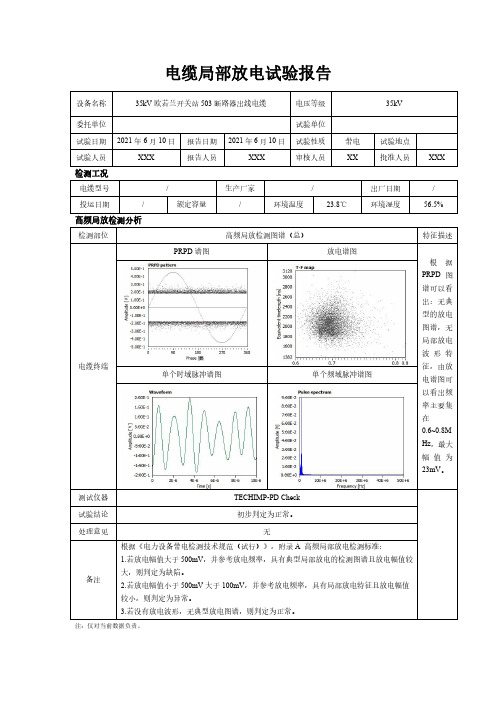

设备名称35kV欧若兰开关站503断路器出线电缆电压等级35kV委托单位试验单位试验日期2021年6月10日报告日期2021年6月10日试验性质带电试验地点试验人员XXX报告人员XXX审核人员XX批准人员XXX 检测工况电缆型号/生产厂家/出厂日期/投运日期/额定容量/环境温度23.8℃环境湿度56.5%高频局放检测分析检测部位高频局放检测图谱（总）特征描述电缆终端PRPD谱图放电谱图根据PRPD图谱可以看出：无典型的放电图谱，无局部放电波形特征，由放电谱图可以看出频率主要集在0.6~0.8MHz，最大幅值为23mV。

单个时域脉冲谱图单个频域脉冲谱图测试仪器TECHIMP-PD Check 试验结论初步判定为正常。

处理意见无备注根据《电力设备带电检测技术规范（试行）》，附录A高频局部放电检测标准：1.若放电幅值大于500mV，并参考放电频率，具有典型局部放电的检测图谱且放电幅值较大，则判定为缺陷。

2.若放电幅值小于500mV大于100mV，并参考放电频率，具有局部放电特征且放电幅值较小，则判定为异常。

3.若没有放电波形，无典型放电图谱，则判定为正常。

注：仅对当前数据负责。

设备名称35kV欧若兰新站2号主变进线电缆电压等级35kV委托单位试验单位试验日期2021年6月10日报告日期2021年6月10日试验性质带电试验地点试验人员XX报告人员XX审核人员XXX批准人员XX 检测工况电缆型号/生产厂家/出厂日期/投运日期/额定容量/环境温度25.1℃环境湿度28.5%高频局放检测分析检测部位高频局放检测图谱（总）特征描述电缆终端PRPD谱图放电谱图根据PRPD图谱可以看出：无典型的放电图谱，无局部放电波形特征，由放电谱图可以看出频率主要集在4.8~6.1MHz，最大幅值为57mV。

单个时域脉冲谱图单个频域脉冲谱图检测部位高频局放检测图谱（红色）特征描述电缆终端PRPD谱图放电谱图根据PRPD图谱可以看出：无典型的放电图谱，无局部放电波形特征，由放电谱图可单个时域脉冲谱图单个频域脉冲谱图簇频率主要集在5.2~5.6MHz，最大幅值为53mV。

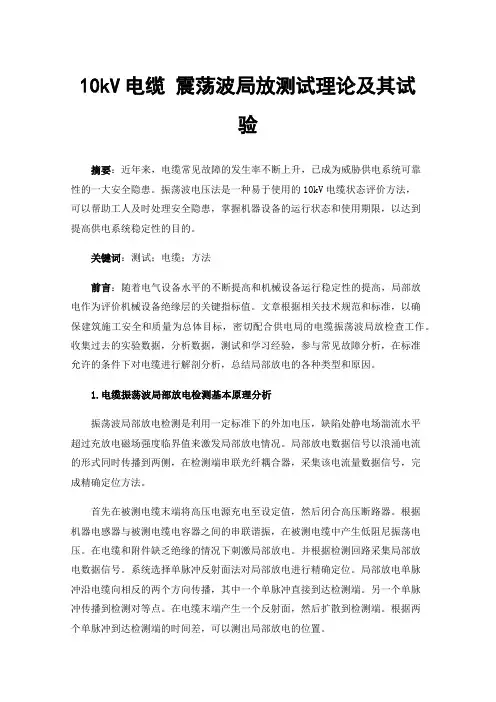

10kV电缆震荡波局放测试理论及其试验摘要：近年来，电缆常见故障的发生率不断上升，已成为威胁供电系统可靠性的一大安全隐患。

振荡波电压法是一种易于使用的10kV电缆状态评价方法，可以帮助工人及时处理安全隐患，掌握机器设备的运行状态和使用期限，以达到提高供电系统稳定性的目的。

关键词：测试；电缆；方法前言：随着电气设备水平的不断提高和机械设备运行稳定性的提高，局部放电作为评价机械设备绝缘层的关键指标值。

文章根据相关技术规范和标准，以确保建筑施工安全和质量为总体目标，密切配合供电局的电缆振荡波局放检查工作。

收集过去的实验数据，分析数据，测试和学习经验，参与常见故障分析，在标准允许的条件下对电缆进行解剖分析，总结局部放电的各种类型和原因。

1.电缆振荡波局部放电检测基本原理分析振荡波局部放电检测是利用一定标准下的外加电压，缺陷处静电场湍流水平超过充放电磁场强度临界值来激发局部放电情况。

局部放电数据信号以浪涌电流的形式同时传播到两侧，在检测端串联光纤耦合器，采集该电流量数据信号，完成精确定位方法。

首先在被测电缆末端将高压电源充电至设定值，然后闭合高压断路器。

根据机器电感器与被测电缆电容器之间的串联谐振，在被测电缆中产生低阻尼振荡电压。

在电缆和附件缺乏绝缘的情况下刺激局部放电。

并根据检测回路采集局部放电数据信号。

系统选择单脉冲反射面法对局部放电进行精确定位。

局部放电单脉冲沿电缆向相反的两个方向传播，其中一个单脉冲直接到达检测端。

另一个单脉冲传播到检测对等点。

在电缆末端产生一个反射面，然后扩散到检测端。

根据两个单脉冲到达检测端的时间差，可以测出局部放电的位置。

2．振荡波电压法检验及精度等级的影响因素影响OWTS振荡波电缆局部放电检测和定位设备检测精度的关键要素包括以下四点：一、数据检测的精度，主要是由于任何外部单脉冲影响进入监控系统或充电终端的连接不好，产生冲击电流；二是具体分析时入射波和反射面波选择错误；三是在整个测试过程中，测量范围不会立即发生变化；第四是交流耐压测试电缆的长度。

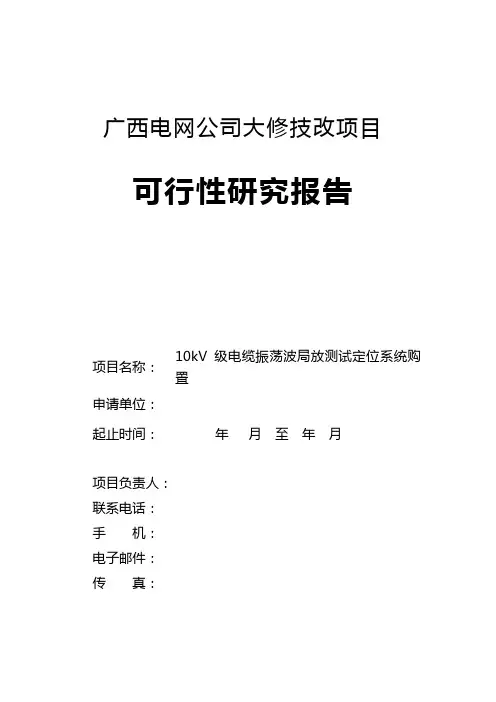

广西电网公司大修技改项目可行性研究报告项目名称：10kV级电缆振荡波局放测试定位系统购置申请单位：起止时间：年月至年月项目负责人：联系电话：手机：电子邮件：传真：通信地址：邮政编码：年月一、目的和意义近十年来，我国城市电网中大量采用XLPE电力电缆输配电。

交联电缆在当前中国乃至世界的电力系统中有着至关重要的地位，在220kV以下的领域已经全面取代其他电缆，成为城市内传输电力的主导产品，500kV的交联聚乙烯电力电缆也开始挂网试运行，我国的电力设备制造能力有了长足的进步。

在60年代初问世以来的40余年中，由于交联聚乙烯（XLPE）电缆具有良好的电性能和热性能并且结构简单，制造周期短，工作耐受温度高，无油，敷设方便，供电安全可靠、有利于美化城市等优点，因而被广泛应用于电力系统的各个电压等级中[1]，但是这种电缆的绝缘结构中往往会由于加工技术上的难度或原材料不纯而存在气隙和有害性杂质，或者由于工艺原因在绝缘与半导电屏蔽层之间存在间隙或半导电体向绝缘层突出，在这些气隙和杂质尖端处极易产生局部放电，同时在电力电缆的安装和运行过程当中也可能会产生各种绝缘缺陷导致局部放电。

当它使用到一定年限后局部放电继续发展到一定程度导致绝缘击穿而造成电网事故，其主要原因是由于XLPE等挤塑型绝缘材料耐放电性较差，在局部放电的长期作用下，绝缘材料不断老化最终导致绝缘击穿，造成严重事故[2]。

因而对交联聚乙烯电缆绝缘缺陷局部放电检测方法的研究就显得尤为迫切，及时、准确地检测到电缆绝缘隐患，就可以及时采取必要的应对措施，减少突发事故等带来的经济损失具有十分重要的现实意义。

振荡波试验及局放测试对及时发现电缆存在的绝缘缺陷有很好的效果，但目前国际上对110kV及以上高压电缆振荡波及局放测试的设备研究还是空白，研究开发高压电缆振荡波局放测试设备有重要的实际意义及战略意义。

二、国内外研究水平综述目前国内外开展的局部放电检测的电源方式主要有：(1) 工频正弦波下的局放测试工频正弦波下的局放测试试验最能反映电缆绝缘实际情况，原因为:①电缆是在工频下运的，其试验电压频率在工频下最为合理，可完全模拟运行情况。

WORD文档下载可编辑10kV电力电缆振荡波局部放电检测试验方案（送审稿）专业技术资料分享.WORD 完美格式..专业知识编辑整理.一、试验标准和目的根据《XX 电网公司亚运会保供电重要设备准备阶段运行管理工作标准》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV 电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。

二、试验仪器SEBAKMT OWTS －M28型电缆振荡波局放检测仪，SEBAKMT Easyflex Com 多功能脉冲反射仪，S1-1054型电子兆欧表三、试验内容10kV 电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。

实时快速状态开关S 闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。

空心电感值根据谐振频率的要求进行选择，频率范围5O ～1000Hz ，相近于工频频率。

图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。

回路品质Q 一般为30～100，振荡波以谐振频率在0.3～1s 内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。

LC f π2/1=佛山供电局- 2 -振荡波所产生的局放脉冲符合lEC60270推荐值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C 和 tan 值可通过振荡波的时间和频率特性来计算。

1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好安全围栏；2）尽量将电缆接头处PT 、避雷器等其它设备拆除；3）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；4）收集电缆长度、型号、类型、投运日期等电缆参数；5）电缆长度L ：电缆一侧测量方式：50m ≦L ≦3km ；电缆两端测量方式：L ＞3km 。

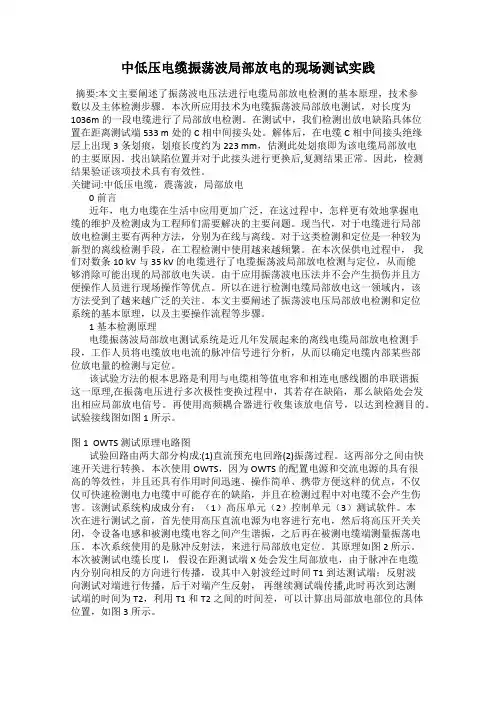

中低压电缆振荡波局部放电的现场测试实践摘要:本文主要阐述了振荡波电压法进行电缆局部放电检测的基本原理，技术参数以及主体检测步骤。

本次所应用技术为电缆振荡波局部放电测试，对长度为1036m的一段电缆进行了局部放电检测。

在测试中，我们检测出放电缺陷具体位置在距离测试端533 m处的C相中间接头处。

解体后，在电缆C相中间接头绝缘层上出现3条划痕，划痕长度约为223 mm，估测此处划痕即为该电缆局部放电的主要原因。

找出缺陷位置并对于此接头进行更换后,复测结果正常。

因此，检测结果验证该项技术具有有效性。

关键词:中低压电缆，震荡波，局部放电0前言近年，电力电缆在生活中应用更加广泛，在这过程中，怎样更有效地掌握电缆的维护及检测成为工程师们需要解决的主要问题。

现当代，对于电缆进行局部放电检测主要有两种方法，分别为在线与离线。

对于这类检测和定位是一种较为新型的离线检测手段，在工程检测中使用越来越频繁。

在本次保供电过程中，我们对数条10 kV与35 kV 的电缆进行了电缆振荡波局部放电检测与定位，从而能够消除可能出现的局部放电失误。

由于应用振荡波电压法并不会产生损伤并且方便操作人员进行现场操作等优点。

所以在进行检测电缆局部放电这一领域内，该方法受到了越来越广泛的关注。

本文主要阐述了振荡波电压局部放电检测和定位系统的基本原理，以及主要操作流程等步骤。

1基本检测原理电缆振荡波局部放电测试系统是近几年发展起来的离线电缆局部放电检测手段，工作人员将电缆放电电流的脉冲信号进行分析，从而以确定电缆内部某些部位放电量的检测与定位。

该试验方法的根本思路是利用与电缆相等值电容和相连电感线圈的串联谐振这一原理,在振荡电压进行多次极性变换过程中，其若存在缺陷，那么缺陷处会发出相应局部放电信号。

再使用高频耦合器进行收集该放电信号，以达到检测目的。

试验接线图如图1所示。

图1 OWTS测试原理电路图试验回路由两大部分构成:(1)直流预充电回路(2)振荡过程。

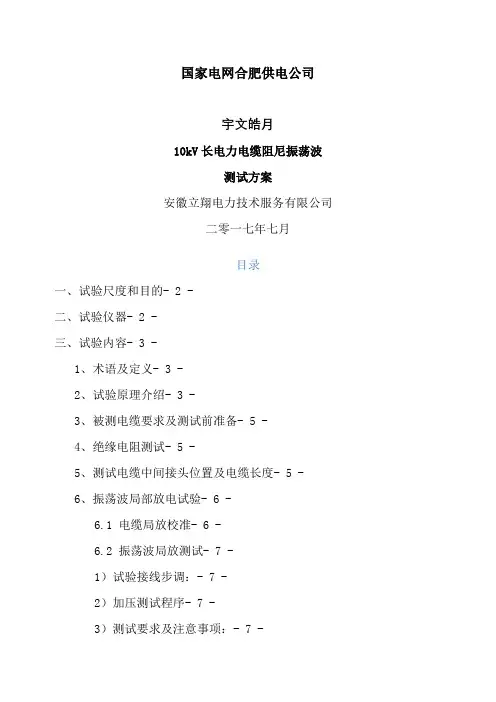

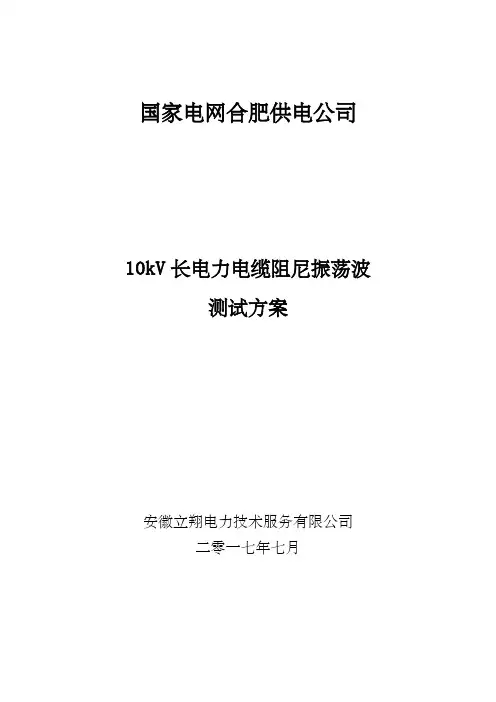

国家电网合肥供电公司宇文皓月10kV长电力电缆阻尼振荡波测试方案安徽立翔电力技术服务有限公司二零一七年七月目录一、试验尺度和目的- 2 -二、试验仪器- 2 -三、试验内容- 3 -1、术语及定义- 3 -2、试验原理介绍- 3 -3、被测电缆要求及测试前准备- 5 -4、绝缘电阻测试- 5 -5、测试电缆中间接头位置及电缆长度- 5 -6、振荡波局部放电试验- 6 -6.1 电缆局放校准- 6 -6.2 振荡波局放测试- 7 -1）试验接线步调：- 7 -2）加压测试程序- 7 -3）测试要求及注意事项：- 7 -7、振荡波局放诊断评价- 8 -1）绝缘电阻：- 8 -2）电缆局部放电量：- 8 -8、电缆振荡波局放异常处理决策- 8 -1）绝缘电阻异常情况处理措施- 8 -2）电缆振荡波局放量超标异常情况处理措施- 9 -9、试验时间：1.5～2.5 小时/段- 9 -四、人员安插：- 9 -五、平安措施：- 9 -一、试验尺度和目的根据《合肥供电公司》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV（含10km以上）电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。

本试验方法参照尺度：IEEE Std 400™-2001 IEEE Guide for Field Testing and Evaluation of the Insulation of Shielded Power Cable Systems CIGRE WG 21.05- 1998 Diagnostic Methods for HV Paper Cables and AccessoriesIEC605021-1997 额定电压 1 kV （Um = 112 kV）至30 kV （Um = 36 kV）挤包绝缘电力电缆及附件GB/ T127061-2002 额定电压 1 kV （Um = 112 kV）到35 kV （Um = 401 5 kV）挤包绝缘电力电缆及附件GB/T 7354-2003 局部放电丈量GB 50150 电气装置装置工程电气设备交接试验规范GB/T16927.1-1997 高电压试验技术一般试验要求GB/T16927.2-1997 高电压试验技术试验程序DL/T 417 电力设备局部放电现场丈量导则Q/CSG1 0007-2010 电力设备预防性试验规程DL/T 849.5—2004 电力设备专用测试仪器通用技术条件第3部分振荡波高压发生器二、试验仪器OHVOWTS－M30型电缆振荡波局放检测仪MR1-1远端测试单元SEBAKMT Easyflex Com多功能脉冲反射仪LIXXAN-2377型数字兆欧表三、试验内容1、术语及定义1.1 局部放电 partial discharge 局部放电是指设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体（电极）附近，也可发生在其它位置。

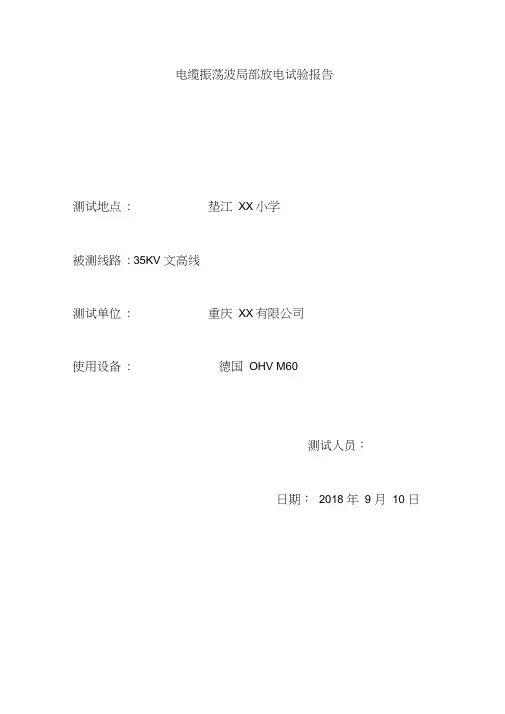

电缆振荡波局部放电试验报告测试地点: 垫江XX小学被测线路: 35KV 文高线测试单位: 重庆XX有限公司使用设备: 德国OHV M60测试人员：日期：2018 年9 月10 日10KV 电缆阻尼振荡波局部放电试验报告6-35K V电缆振荡波局部放电测试方法D L/T1576-2016通过TDR分析电缆三相约4组接头，分别为205米，312米，395米及575 米TDR校验结果通过TDR校验得到电缆的长度为750 米，远端波形反射明显，波速为172m/us 背景信号：(0U0) 187PC加压窗1U0下波形1.5U0 下波形AB相在升压到1U0 时能看到明显的放电信号，分布在一三象限，局放特征较为相似检测升压次数：分析区域 1 从0.05 ms 到 1.54 ms 同时相位角从 3.0 ° 到93.0 ° 分析区域 2 从 3.03 ms 到 4.52 ms 同时相位角从183.0 ° 到273.0 一三象限放电信号很集中，放电信号随电压的升高而增大结论：典型的柱状集中现象，根据《DL/T1576-2016 6kv ～35kv 电缆振荡波局部放电测试方法》标准，两处放电量都超过了临界值，通过校验波形来看，此处均为中间接头的位置电缆振荡波数据分析中发现有明显局放信号，A相电缆，在313米发现了明显的局放点，局放量达到13050pC；B相电缆，在385 米发现了明显的局放点，局放量达到1000pC左右；（详情见测试报告附表位置映像图），并且具有典型的局放柱状特征。

根据校准波形分析，此两处正好为中间接头位置，建议对接头立即处理。

由于接头工艺制作问题或者老化导致的放电的产生，应加强对电缆施工工艺的把控，严谨对于中间接头和终端头的制作。

关于测试结果的判断标准（10-35KV 配电电缆）交联聚乙烯电缆（XLPE）新投运及投运 1 年以内的电缆线路：最高试验电压2U0，接头局部放电超过300pC、本体超过100pC应及时进行更换；终端超过3000pC 时，应及时进行更换。

10kV电力电缆振荡波局部放电检测试验方案（送审稿）批准：审核：编写：XX供电局试验研究所2010年06月10kV 电力电缆振荡波局部放电检测试验方案 10kV 电力电缆振荡波局部放电检测试验方案一、试验标准和目的根据《XX 电网公司亚运会保供电重要设备准备阶段运行管理工作标准》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV 电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。

二、试验仪器SEBAKMT OWTS －M28型电缆振荡波局放检测仪，SEBAKMT Easyflex Com 多功能脉冲反射仪，S1-1054型电子兆欧表三、试验内容10kV 电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。

实时快速状态开关S 闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。

空心电感值根据谐振频率的要求进行选择，频率范围5O ～1000Hz ，相近于工频频率。

图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。

回路品质Q 一般为30～100，振荡波以谐振频率在0.3～1s 内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。

LC f π2/1=佛山供电局振荡波所产生的局放脉冲符合lEC60270推荐值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C 和值可通过振荡波的时间和频率特性来计算。

tan 1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好安全围栏；2）尽量将电缆接头处PT 、避雷器等其它设备拆除；3）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；4）收集电缆长度、型号、类型、投运日期等电缆参数；5）电缆长度L ：电缆一侧测量方式：50m≦L≦3km；电缆两端测量方式：L ＞3km 。
