电光调制的原理和应用1. 介绍电光调制是一种利用电场对光信号实现调制的技术。
通过改变电场的强弱或方向，可以实现对光信号的调制，从而实现光通信、光存储、光显示等应用。
2. 原理电光调制的原理是利用光电效应和压电效应。
光电效应是指光照射到物质上，使得物质中的自由电荷发生移动的现象。
压电效应是指当某些晶体材料被施加电场时，晶体会发生形变。
电光调制的原理主要有两种：2.1 线性调制线性调制是利用电场的强弱来控制光信号的强度。
当电场施加在光调制器件上时，光电效应使得光子与电子发生能量转换，从而改变光的强度。
线性调制常用于光通信中的调制技术。
2.2 相位调制相位调制是利用电场的变化来控制光信号的相位。
通过改变电场的方向或者频率，可以改变光的相位，进而改变光波的传播速度。
相位调制常用于光存储和光显示等应用中。
3. 应用电光调制技术在光通信、光存储、光显示等领域有着广泛的应用。
3.1 光通信电光调制技术在光通信中起到至关重要的作用。
光通信使用光信号来传输信息，而电光调制技术实现了对光信号的调制和解调。
通过调制光信号的强度或相位，可以实现高速、高带宽的光通信。
3.2 光存储电光调制技术在光存储中也有广泛的应用。
通过控制电场的强弱或方向，可以改变光信号的强度或相位，从而实现对光信号的存储和读取。
光存储技术具有容量大、读写速度快等优点，在数据存储领域具有广泛的应用前景。
3.3 光显示电光调制技术在光显示领域也得到了广泛的应用。
通过调制光信号的强度或相位，可以改变光的亮度、颜色等，实现高质量的光显示。
光显示技术在电子产品、平板显示器等领域有着广泛的应用。
4. 总结电光调制技术通过利用光电效应和压电效应，实现对光信号的调制和解调。
通过调制光信号的强度或相位，电光调制技术在光通信、光存储、光显示等领域有着重要的应用。
随着光通信和光存储等技术的快速发展，电光调制技术将继续发挥着重要作用，并在未来的光电子领域中发展出更多的应用。

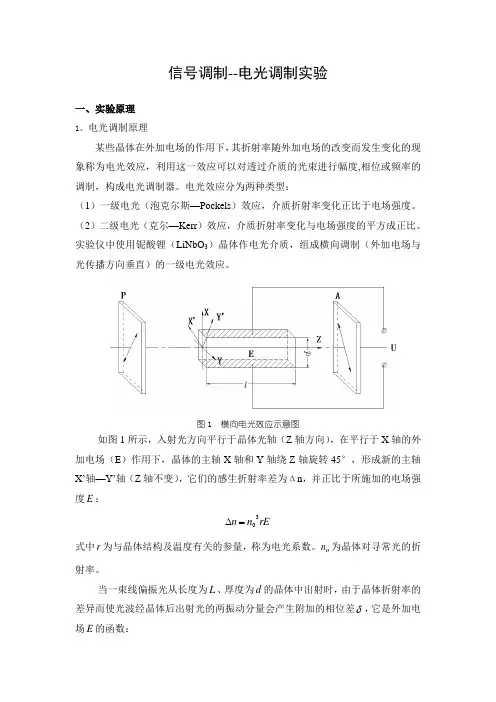

信号调制--电光调制实验一、实验原理1、电光调制原理某些晶体在外加电场的作用下，其折射率随外加电场的改变而发生变化的现象称为电光效应，利用这一效应可以对透过介质的光束进行幅度,相位或频率的调制，构成电光调制器。
电光效应分为两种类型：（1）一级电光（泡克尔斯—Pockels ）效应，介质折射率变化正比于电场强度。
（2）二级电光（克尔—Kerr ）效应，介质折射率变化与电场强度的平方成正比。
实验仪中使用铌酸锂（LiNbO 3）晶体作电光介质，组成横向调制（外加电场与光传播方向垂直）的一级电光效应。
图1 横向电光效应示意图如图1所示，入射光方向平行于晶体光轴（Z 轴方向），在平行于X 轴的外加电场（E ）作用下，晶体的主轴X 轴和Y 轴绕Z 轴旋转45°，形成新的主轴X ’轴—Y ’轴（Z 轴不变），它们的感生折射率差为Δn ，并正比于所施加的电场强度E ：rE n n 30=∆式中r 为与晶体结构及温度有关的参量，称为电光系数。
o n 为晶体对寻常光的折射率。
当一束线偏振光从长度为L 、厚度为d 的晶体中出射时，由于晶体折射率的差异而使光波经晶体后出射光的两振动分量会产生附加的相位差δ，它是外加电场E 的函数：3300222L nl n rE n r U d πππδλλλ⎛⎫=∆== ⎪⎝⎭(1) 式中λ为入射光波的波长；同时为测量方便起见，电场强度用晶体两极面间的电压来表示，即U Ed =。
当相差πδ=时，所加电压l d r n U U 302λπ== (2) πU 称为半波电压，它是一个可用以表征电光调制时电压对相差影响大小的重要物理量。
由（2）式可见，半波电压U π决定于入射光的波长λ以及晶体材料和它的几何尺寸。
由（1）、（2）式可得：0()()U U U πδπδ=+ (3) 式中0δ为0U =时的相差值，它与晶体材料和切割的方式有关，对加工良好的纯净晶体而言00δ=。
图2 电光调制器工作原理由激光器发出的激光经起偏器P 后只透射光波中平行其透振方向的振动分量，当该偏振光I P 垂直于电光晶体的通光表面入射时，如将光束分解成两个线偏振光，则经过晶体后其X 分量与Y 分量会产生)(U δ的相差，然后光束再经检偏器A ，产生光强为I A 的出射光。
当给晶体或液体加上电场后，该晶体或液体的折射率发生变化，这种现象称为电光效应。
电光效应在工程技术和科学研究中有许多重要应用，它有很短的响应时间，可以在高速摄影中用做快门或在光速测量中用做光束斩波器等。
在激光出现以后，电光效应的研究和应用得到迅速发展，电光器件被广泛应用在激光通信、激光测距、激光显示和光学数据处理等方面。
本文提出的电光调制系统就是基于晶体的电光效应验证电光调制原理。
1 电光调制原理电光调制是利用某些晶体材料在外加电场作用下折射率发生变化的电光效应而进行工作的。
根据加在晶体上电场的方向与光束在晶体中传播的方向不同，可分为纵向调制和横向调制。
电场方向与光的传播方向平行，称为纵向电光调制；电场方向与光的传播方向垂直，称为横向电光调制。
横向电光调制的优点是半波电压低、驱动功率小，应用较为广泛。
本电光调制系统是以铌酸锂晶体的横向调制为例。
图1是一种横向电光调制的示意图。
沿z方向加电场，通光方向沿感应主轴y′方向，经起偏器后光的振动方向与z轴的夹角为45°。
光进入晶体后，将分解为沿x′和z方向振动的两个分量，两者之间的折射率之差为。
假定通光方向上晶体长度为l，厚度为d(即两极间的距离)，则外加电压为V=Ezd时，从晶体出射的两束光的相位差为：由式(1)可以看出，只要晶体和通光波长λ确定之后，相位差△φ的大小取决于外加电压V，改变外加电压V就能使相位差△φ随电压V成比例变化。
通常使用的电光晶体的主要特性之一是采用半波电压米表征(当两光波间的相位差△φ为π弧度时所需要的外加电压称为半波电压)。
2 电光调制系统总体设计基于电光调制原理设计出此电光调制系统，用以研究电场和光场相互作用的物理过程，也适用于光通信与物理的实验研究。
电光调制系统结构见图2。
2.1 工作原理激光器电源供给激光器正常工作的电压，确保激光器稳定工作。
由激光器产生的激光经起偏器后成线偏振光。
线偏振光通过电光晶体的同时，给电光晶体外加一个电压，此电压就是需要调制的信号。
电光调制原理电光调制是指利用电信号控制光的强度、相位或频率的过程，是现代光通信和光电子技术中的重要组成部分。
在光通信系统中，电光调制器是将电信号转换为光信号的关键器件之一，其原理和工作机制对于光通信系统的性能至关重要。
电光调制原理的核心是利用半导体材料的光电效应来实现。
当半导体材料受到外界电场的作用时，会发生光电效应，即电场会改变材料的折射率和吸收系数，从而影响光的传播特性。
利用这一特性，可以通过调节电场的强度来控制光的强度或相位，实现电光调制。
在光通信系统中，常用的电光调制器包括直接调制器和外调制器两种类型。
直接调制器是利用半导体激光器自身的电光调制特性，将电信号直接作用于激光器，通过改变激光器的电流来实现光强度的调制。
外调制器则是将电信号作用于外部调制器件，如Mach-Zehnder调制器或LiNbO3调制器，通过调节外部器件的光学特性来实现光信号的调制。
无论是直接调制器还是外调制器，其基本原理都是利用电场控制光的传播特性，从而实现电信号到光信号的转换。
在实际应用中，电光调制器的性能直接影响着光通信系统的传输速率、信噪比和功耗等重要指标。
因此，研究和优化电光调制器的原理和结构对于提高光通信系统的性能具有重要意义。
除了在光通信系统中的应用，电光调制原理也在光电子技术领域有着广泛的应用。
例如，在光纤传感、光学成像和光学信息处理等领域，都需要利用电光调制器实现对光信号的调控和处理，从而实现各种光电子功能。
总之，电光调制原理是光通信和光电子技术中的重要基础，其原理和应用对于推动光电子技术的发展具有重要意义。
随着光通信和光电子技术的不断发展，电光调制原理的研究和应用也将会得到进一步的深化和拓展，为实现更高速、更稳定的光通信系统和光电子设备提供重要支撑。
电光调制器的原理要用激光作为传递信息的工具,首先要解决如何将传输信号加到激光辐射上去的问题,我们把信息加载于激光辐射的过程称为激光调制,把完成这一过程的装置称为激光调制器.由已调制的激光辐射还原出所加载信息的过程则称为解调.因为激光实际上只起到了"携带"低频信号的作用,所以称为载波,而起控制作用的低频信号是我们所需要的,称为调制信号,被调制的载波称为已调波或调制光.按调制的性质而言,激光调制与无线电波调制相类似,可以采用连续的调幅,调频,调相以及脉冲调制等形式,但激光调制多采用强度调制.强度调制是根据光载波电场振幅的平方比例于调制信号,使输出的激光辐射的强度按照调制信号的规律变化.激光调制之所以常采用强度调制形式,主要是因为光接收器一般都是直接地响应其所接受的光强度变化的缘故.激光调制的方法很多,如机械调制,电光调制,声光调制,磁光调制和电源调制等.其中电光调制器开关速度快,结构简单.因此,在激光调制技术及混合型光学双稳器件等方面有广泛的应用.电光调制根据所施加的电场方向的不同,可分为纵向电光调制和横向电光调制.利用纵向电光效应的调制,叫做纵向电光调制,利用横向电光效应的调制,叫做横向电光调制编辑本段电光调制器的应用在电通信系统中,原始率数字信号电平的峰－峰值只有0.8V。
因为数据率大于2.5Gb/s的铌酸锂调制器的半波电压（Vp）较高，故都需要用驱动器来推动调制器。
驱动器不仅要有很宽的工作频带，并且要能提供足够大的微波输出功率。
例如：对于10Gb/s、Vp＝5.5V的调制器，需要驱动器具有75KHz 到8GHz的工作频带及20dBm（100mW）的1dB输出功率。
制作率的驱动器是非常困难的，因此制作具有低Vp的调制器是很受欢迎的。
当然，也要求调制器有良好的其他性能，如低的光插入损耗、大的消光比、小的光反射损耗、弱的电反射损耗和合适的啁啾（chirp）参量。
电光调制器有很多用途。
电光调制器原理电光调制器是一种能够将电信号转换为光信号的重要光电器件，其原理是利用外加电场的作用来改变光的折射率，从而实现对光信号的调制。
电光调制器在光通信、光传感、光存储等领域具有广泛的应用，下面将详细介绍电光调制器的原理及其工作过程。
电光调制器主要由电光材料、电极和光波导构成。
电光材料是电光调制器的关键部件，其具有在外加电场作用下改变折射率的特性。
电极则是为了施加外加电场，而光波导则是用来传输光信号。
当外加电场施加到电光材料上时，电光材料的折射率发生变化，从而改变光的传播速度和相位，实现对光信号的调制。
电光调制器的工作原理可以通过三种方式来实现，直接调制、间接调制和外调制。
直接调制是指直接在光波导中施加电场，通过改变光的折射率来实现光信号的调制。
间接调制是指利用电光材料的特性，将光信号和调制信号通过耦合器耦合在一起，通过调制信号改变光的折射率，从而实现光信号的调制。
外调制是指将光信号和调制信号分开传输，通过外部器件将调制信号转换为电场，再作用于电光材料，实现光信号的调制。
电光调制器的工作过程可以简单描述为，首先，将光信号输入到光波导中，然后施加外加电场到电光材料上，通过改变折射率来调制光信号，最后通过光波导输出调制后的光信号。
在实际应用中，电光调制器通常与其他光学器件结合使用，如激光器、光放大器、光滤波器等，以实现更复杂的光通信系统。
电光调制器的性能参数包括调制带宽、调制深度、驱动电压、插入损耗等。
调制带宽是指电光调制器能够支持的最高调制频率，调制深度是指调制信号对光信号的影响程度，驱动电压是施加到电光材料上的电压大小，插入损耗是指光信号在通过电光调制器时的损耗程度。
这些性能参数直接影响着电光调制器在实际应用中的性能和效果。
总之，电光调制器作为光通信领域的重要器件，其原理和工作过程至关重要。
通过对电光调制器原理的深入了解，可以更好地应用和优化电光调制器，推动光通信技术的发展和应用。
电光调制器及其制作方法电光调制器是一种将电信号转换为光信号的器件，广泛应用于光通信、光纤传感和光学信息处理等领域。
本文将介绍电光调制器的原理、制作方法以及其在光通信中的应用。
一、电光调制器的原理电光调制器利用半导体材料的光电效应，通过控制电场来调制光的强度或相位。
其主要由光源、驱动电路和光探测器组成。
光源产生的光信号经过驱动电路调制后，通过光探测器转换为电信号输出。
电光调制器的工作原理可分为强度调制和相位调制两种方式。
强度调制是通过改变电场的强度来改变光的强度，通常采用马赫曾德尔干涉结构实现。
相位调制是通过改变电场的相位来改变光的相位，常用的相位调制器有基于电光效应的Mach-Zehnder干涉器和基于光波导的相位调制器。
二、电光调制器的制作方法电光调制器的制作方法主要包括材料选择、器件结构设计和工艺流程等步骤。
首先是材料选择。
常用的电光调制器材料有锗、硅、半导体材料等。
这些材料具有较高的光电效应和较好的电光响应特性，适合用于制作电光调制器。
其次是器件结构设计。
根据不同的调制方式，电光调制器的结构也有所不同。
强度调制器通常采用马赫曾德尔干涉结构，包括两个波导和一个耦合器。
相位调制器常采用Mach-Zehnder干涉器或光波导结构，通过控制电场的相位差来实现相位调制。
最后是工艺流程。
制作电光调制器需要采用微纳加工技术，包括光刻、薄膜沉积、离子注入等工艺步骤。
这些工艺步骤需要精确控制，以确保器件的性能和可靠性。
三、电光调制器在光通信中的应用电光调制器在光通信中起到了至关重要的作用。
光通信是将信息通过光信号传输的通信方式，具有大带宽、低损耗和高安全性等优势。
而电光调制器是光通信中的关键部件，用于将电信号转换为光信号传输。
在光纤通信系统中，电光调制器常用于光纤发送端，将电信号转换为光信号进行传输。
通过调制光信号的强度或相位，可以实现光的开关、调制和复用等功能。
电光调制器的性能直接影响光纤通信系统的传输质量和传输距离。
电光调制器及其制作方法电光调制器是一种用来调制光信号的电子设备。
它能够将电信号转换为光信号，或者将光信号转换为电信号。
电光调制器在光通信、光传感和光波导等领域中起着重要作用。
本文将介绍电光调制器的原理、制作方法和应用。
一、电光调制器的原理电光调制器利用了半导体材料的光电效应。
当外加电场作用于半导体材料时，会导致电子的能带结构发生变化，从而改变材料的光学性质。
这种原理被称为Kerr效应或Pockels效应。
Kerr效应是指当电场作用于非线性光学材料时，会引起材料的折射率发生变化。
当电场的强度足够大时，光信号在非线性材料中传播时，会发生相位调制，从而实现对光信号的调制。
Pockels效应是指当电场作用于具有非中心对称晶体结构的材料时，会使材料的对称性发生变化，从而引起材料的线性光学性质发生变化。
通过适当选择材料和施加电场，可以实现对光信号的调制。
二、电光调制器的制作方法电光调制器的制作方法主要包括材料选择、器件结构设计和工艺流程。
1. 材料选择制作电光调制器的关键是选择合适的半导体材料。
常用的半导体材料有硅(Si)、锗(Ge)、硒化锌(ZnSe)、硒化铟(InSe)等。
这些材料具有较高的光电效应和较好的电光响应特性。
2. 器件结构设计电光调制器的结构设计主要包括波导结构和电极结构。
波导结构用于引导光信号的传输，常见的波导结构有条形波导、方形波导和环形波导等。
电极结构用于施加电场，常见的电极结构有金属电极和掺杂电极等。
3. 工艺流程电光调制器的制作流程包括材料生长、器件加工和器件封装等步骤。
材料生长是指通过化学气相沉积(CVD)或分子束外延(MBE)等方法在衬底上生长出所需的半导体材料。
器件加工是指通过光刻、腐蚀和沉积等工艺步骤，将波导结构和电极结构制作在材料上。
器件封装是指将制作好的器件封装在适当的封装盒中，以保护器件并方便连接和使用。
三、电光调制器的应用电光调制器在光通信、光传感和光波导等领域中有着广泛的应用。
电光调制原理
电光调制是一种利用电场对光信号进行调制的技术。
其原理基于光电效应，即光的能量可以被光敏电荷器件转化为电荷。
在电光调制中，光信号通过一个光电调制器件（例如光电二极管或光电晶体管）传递，该器件的特性是能够根据所加电压的变化，调整晶体中的折射率。
当没有电场作用于器件时，光信号穿过器件而不受到影响。
但是，当电场施加于器件上时，器件中的折射率发生变化，从而改变通过该器件传输的光信号的相位或幅度。
通过改变施加在电光调制器件上的电场，可以实现对光信号的调制。
常见的电光调制技术包括振幅调制（AM）和相位调制（PM）。
在振幅调制中，电场的变化导致通过器件传输的光信号的幅度变化，从而改变光信号的强度。
这种调制技术常用于光通信中的调制解调器。
在相位调制中，电场的变化导致通过器件传输的光信号的相位变化，从而改变光信号的波形。
这种调制技术常用于激光器控制和光纤通信中。
总而言之，电光调制利用光电效应和光电调制器件，通过改变电场来调制光信号的幅度或相位，从而实现光信号的调制和控制。
电光调制器原理电光调制器是一种能够将电信号转换为光信号的重要器件，它在光通信和光网络中起着至关重要的作用。
电光调制器的原理是基于电光效应和半导体材料的特性，通过对电场的调控来改变光的特性，从而实现信号的调制和传输。
本文将详细介绍电光调制器的原理及其工作过程。
电光调制器利用半导体材料的光电效应，将电信号转换为光信号。
当电信号加到半导体材料上时，会产生电场，这个电场会影响材料的折射率，从而改变光的传播速度和相位。
通过合理设计电场的分布和调控，可以实现对光信号的调制。
一般来说，电光调制器的工作原理可以分为直接调制和间接调制两种方式。
直接调制是指直接利用电场改变光的特性，常见的有PN结调制器和Mach-Zehnder调制器。
PN结调制器是通过在PN结上加电压，改变电场分布，进而改变光的折射率，实现对光信号的调制。
而Mach-Zehnder调制器则是利用干涉效应，通过控制两条光路的相位差来实现调制。
这两种方式都是直接利用电场改变光的特性，实现光信号的调制。
间接调制则是利用电场改变材料的吸收特性，进而改变光的传输特性，常见的有电吸收调制器。
在电吸收调制器中，当电场加到半导体材料上时，会改变材料的吸收特性，从而实现对光信号的调制。
这种方式虽然是间接利用电场改变光的特性，但同样可以实现有效的光信号调制。
总的来说，电光调制器的原理是基于电场对半导体材料光学特性的影响，通过合理设计和控制电场，实现对光信号的调制。
无论是直接调制还是间接调制，都是利用电场改变光的特性，从而实现信号的传输和调制。
除了工作原理外，电光调制器的性能参数也是非常重要的。
例如调制带宽、消光比、插入损耗等参数都直接影响着调制器的性能和应用。
因此，在设计和应用电光调制器时，需要充分考虑这些参数，以实现更高效的光信号调制和传输。
综上所述，电光调制器是一种能够将电信号转换为光信号的重要器件，其原理是基于电场对半导体材料光学特性的影响，通过合理设计和控制电场，实现对光信号的调制。
电光调制器工作原理是什么————————————————————————————————作者：————————————————————————————————日期：电光强度调制器的设计一、电光强度调制利用晶体的电光效应，即某些晶体在外加电场的作用下，其折射率将发生变化，当光波通过此介质时，其传输特性就受到影响而改变，可控制光在传播过程中的强度。
强度调制是使光载波的强度(光强)随调制信号规律变化的激光振荡，如图下图所示。
光束调制多采用强度调制形式，这是因为接收器一般都是直接响应其所接收的光强变化。
1、电光强度调制装置示意图及原理它由两块偏振方向垂直的偏正片及其间放置的一块单轴电光晶体组成，偏振片的通振方向分别与x,y轴平行。
根据晶体光学原理，在电光晶体上沿z 轴方向加电场后，由电光效应产生的感应双折射轴'x 和'y 分别与x,y 轴成45°角。
设'x 为快轴，'y 为慢轴，若某时刻加在电光晶体上的电压为V ，入射到晶体的在x 方向上的线偏振激光电矢量振幅为E ，则分解到快轴'x 和慢轴'y 上的电矢量振幅为'x E ='y E =E/2。
同时，沿'x 和'y 方向振动的两线偏振光之间产生如下式表示的相位差V 63302γμλδπ=0μ-晶体在未加电场之前的折射率63γ-单轴晶体的线性电光系数，又称泡克尔系数从晶体中出射的两线偏振光在通过通振方向与y 轴平行的偏振片检偏，产生的光振幅如下图分别为y E x'、y E y'，则有y E x'=y E y'=E/2，其相互间的相位差为()πδ+。
此二振动的合振幅为()()()δδπδcos 121cos 2141cos 22222''2'2'2'-=-+=+++=E E E E E E E E E y y y x y y y x因光强与振幅的平方成正比，所以通过检偏器的光强可以写成令比例系数为1：2sin 2sin 20222'δδI E E I ===即 V I I λγπμ633020sin= 显然，当晶体所加电压V 是一个变化的信号电压时，通过检偏器的光强也随之变化。
电光调制的原理设计及应用简介电光调制是指通过外加电场对光信号进行调制的技术。
它在通信、显像、测量等领域具有重要的应用。
本文将介绍电光调制的原理设计及其在不同应用中的应用。
电光调制的原理设计电光调制的原理设计主要包括以下几个方面：1. 电光效应电光效应是指在一些特定材料中，施加电场会引起电子和原子的运动，从而影响光的传播。
电光效应的原理可以通过一种叫做Kerr效应的现象来解释，即当光线通过具有非线性光学特性的介质时，介质的折射率会随着电场的变化而发生变化。
这种变化可以被利用来对光信号进行调制。
2. 电光调制器电光调制器是实现电光调制的关键设备。
它通常由一个电光晶体和两个偏振器组成。
电光晶体可以通过施加电场改变其光学特性，其中最常用的晶体材料包括锂铌酸锂（LiNbO3）和硅基二极管（Si Mach-Zehnder）。
两个偏振器用于控制光的传播方向和强度，从而实现调制。
3. 调制技术电光调制可以采用不同的调制技术，包括强度调制、相位调制和频率调制。
强度调制是指通过改变光的强度来实现信号调制，相位调制是指通过改变光的相位来实现信号调制，而频率调制是指通过改变光的频率来实现信号调制。
根据不同的应用需求，可以选择适合的调制技术。
电光调制在通信领域的应用电光调制在通信领域具有广泛的应用，特别是在光纤通信中。
1.光纤通信系统光纤通信系统是目前最主要的通信方式之一，而电光调制则是光纤通信中信号调制的关键步骤。
通过电光调制，可以将电子信号转换为光信号，通过光纤传输并最终转换回电子信号。
这种方式具有传输速度快、带宽大、抗干扰性强等优势。
2.高速数据传输电光调制可以实现高速数据传输，特别适用于需要大容量、高速传输的应用场景。
其原理是通过调制光信号的强度、相位或频率来表示二进制数据。
在高速网络、数据中心等领域，电光调制可以实现快速、可靠的数据传输。
电光调制在显像领域的应用除了通信领域，电光调制也在显像领域中发挥着重要的作用。
电光调制器原理电光调制器是一种能够将电信号转换为光信号的重要器件，它在光通信系统中起着至关重要的作用。
在光纤通信系统中，光信号的调制是实现信息传输的关键步骤之一。
电光调制器通过控制光的强度、频率或相位，将电信号转换为光信号，从而实现了电光信号的转换和调制。
本文将介绍电光调制器的原理及其工作过程。
电光调制器的原理是基于光电效应和半导体器件的特性。
光电效应是指当光照射到半导体材料上时，会产生光生载流子，从而改变材料的电学性质。
而半导体器件中的p-n结则能够实现对电子和空穴的控制和调制。
电光调制器利用这些原理，通过外加电场来控制光的传输和调制，实现了电信号到光信号的转换。
在电光调制器中，一般采用的是电光效应或者电吸收效应来实现光信号的调制。
通过在半导体材料中引入p-n结或者量子阱结构，可以实现对光信号的调制。
当外加电场作用于半导体材料时，可以改变半导体材料的折射率或吸收系数，从而实现对光信号的调制。
这种调制方式可以实现高速、宽带的光信号调制，是目前光通信系统中常用的调制方式之一。
电光调制器的工作过程一般包括以下几个步骤，首先，电信号经过调制电路产生调制信号；然后，调制信号作用于电光调制器，控制光信号的强度、频率或相位；最后，调制后的光信号通过光纤传输到接收端，再经过光电探测器转换为电信号。
整个过程实现了电信号到光信号的转换和传输。
电光调制器在光通信系统中具有重要的应用价值。
它能够实现高速、宽带的光信号调制，为光通信系统的高速传输提供了重要支持。
同时，电光调制器还可以实现多路复用和波分复用等功能，提高了光通信系统的传输容量和效率。
因此，电光调制器在光通信系统中具有不可替代的地位和作用。
总之，电光调制器是光通信系统中不可或缺的重要器件，它通过光电效应和半导体器件的特性，实现了电信号到光信号的转换和调制。
电光调制器的原理和工作过程对于理解光通信系统的工作原理和性能具有重要意义，同时也为光通信系统的发展提供了重要支持。
电光调制的原理及应用实例1. 什么是电光调制电光调制是指利用外加电场对材料的光学特性进行调节的过程。
通过改变材料的折射率或透射率，可以实现对光信号的调制。
2. 电光调制的原理电光调制的原理是利用介质在外加电场下的电光效应，通过调节电场的强度和方向，控制介质的折射率和透射率，从而实现对光信号的调制。
电光效应有两种类型：线性电光效应和非线性电光效应。
线性电光效应是指介质折射率的变化与电场强度的变化成正比。
非线性电光效应是指介质折射率的变化与电场强度的变化不成正比，存在非线性关系。
3. 电光调制的应用实例3.1 光通信光通信是电光调制的一种重要应用领域。
通过电光调制可以实现光信号的调制和解调，从而实现光通信系统中的数据传输。
光通信具有高带宽、低损耗等优点，在现代通信中得到广泛应用。
3.2 光纤传感光纤传感是利用光的散射、吸收等特性进行测量和监测的技术。
通过电光调制，可以实现对光信号的调制，从而对光纤传感过程中的光信号进行精确控制。
3.3 光频率调制光频率调制是将需要传输的电信号转换为对应的光信号频率变化，通过光的频率调制可以实现信号的传输和处理。
电光调制在光频率调制中起到了重要的作用。
3.4 光调制器光调制器是一种利用电光效应进行光信号调制的装置。
利用电光调制器可以改变光信号的幅度、相位和频率等参数，实现对光信号的精确调节。
4. 总结电光调制是利用外加电场对材料的光学特性进行调节的过程。
通过调节电场的强度和方向，可以控制介质的折射率和透射率，实现对光信号的调制。
电光调制在光通信、光纤传感、光频率调制等领域都有广泛的应用。
光调制器是利用电光效应进行光信号调制的装置，可以实现对光信号的精确调节。
通过电光调制的原理和应用实例的介绍，希望能对电光调制技术有更深入的了解。
电光调制原理
电光调制是一种利用电场调制光的强度的技术，它在光通信、光传感和光调制器件等领域有着广泛的应用。
电光调制原理是指利用外加电场对光的折射率进行调制，从而改变光的传播性质。
电光调制器件是实现电光调制原理的关键组成部分，其性能直接影响了整个系统的工作效果。
本文将从电光调制原理的基本概念、工作原理和应用领域等方面进行介绍。
电光调制原理的基本概念。
电光调制原理是利用外加电场改变介质的折射率，从而改变光的传播性质。
在电光调制器件中，通过外加电场使介质的折射率发生变化，进而改变光的相位和强度。
一般来说，电光调制器件采用的是电光效应，即在外加电场的作用下，介质的折射率会发生变化。
这种原理使得光信号能够被电信号控制，从而实现光信号的调制。
电光调制原理的工作原理。
电光调制器件一般采用的是电光效应，其中最常见的是Kerr效应和Pockels效应。
Kerr效应是指在介质中加入电场后，介质的折射率与电场的平方成正比而改变，这种效应通常用于强光的调制。
Pockels效应是指在晶体中加入电场后，晶体的折射率与电场成线性关系而改变，这种效应通常用于弱光的调制。
通过这些电光效应，可以实现对光信号的调制，从而实现光通信、光传感等应用。
电光调制原理的应用领域。
电光调制原理在光通信、光传感和光调制器件等领域有着广泛的应用。
在光通信中，电光调制器件可以实现光信号的调制和解调，从而实现光通信系统中的信号传输和处理。
在光传感中，电光调制原理可以实现对光信号的调制，从而实现对光信号的探测和测量。
在光调制器件中，电光调制原理可以实现对光信号的调制，从而实现光调制器件的功能。
总结。
电光调制原理是利用外加电场对光的折射率进行调制，从而改变光的传播性质。
电光调制器件是实现电光调制原理的关键组成部分，其性能直接影响了整个系统的工作效果。
电光调制原理在光通信、光传感和光调制器件等领域有着广泛的应用，可以实现光信号的调制和解调，光信号的探测和测量，以及光调制器件的功能。
通过对电光调制原理的深入理解和研究，可以不断提高电光调制器件的性能，推动光通信和光传感技术的发展。
