馈线接头制作方法

馈线接头制作方法
馈线接头是电力系统中常见的一种连接器件，用于连接电力设备和电力线路，
其制作方法对于电力系统的安全运行至关重要。

下面将介绍馈线接头的制作方法，希望对您有所帮助。

首先，制作馈线接头需要准备好相应的材料和工具。

常用的材料包括铜管、铜线、绝缘套管等，工具包括剥线钳、压接钳、焊接设备等。

其次，根据实际需要选择合适规格的铜管和铜线。

铜管的直径和长度应根据电
流负荷和电线规格来确定，一般情况下直径越大、长度越长的铜管承载的电流负荷越大。

铜线的规格应与电力线路相匹配，一般要求铜线与电力线路的导体直径相近，以保证电流的传输效率和安全性。

接下来，根据实际需要使用剥线钳剥去铜线的绝缘层，露出一定长度的铜线。

然后使用压接钳将铜线压接到铜管内，确保压接牢固，电流传输顺畅。

接着，将压接好的铜管套入绝缘套管中，确保铜管与绝缘套管之间有一定的距离，以防止电气短路和绝缘损坏。

最后，根据实际需要进行焊接处理。

焊接是为了确保铜管和铜线之间的连接更
加牢固和可靠，提高接头的承载能力和导电性能。

在焊接过程中需要注意控制焊接温度和时间，避免对铜管和铜线造成损坏。

总之，馈线接头的制作方法需要严格按照相关标准和要求进行，确保接头的质
量和可靠性。

在制作过程中，需要注意材料的选择和加工，工具的使用和操作，以及焊接的技术要求，力求做到每一个细节都符合要求。

希望以上内容能够对您有所帮助，谢谢阅读！。

馈线头制作馈线头制作馈线头制作工艺1. 首先准备的东西有美工刀(或切线器)、电烙铁、焊锡、自制松香水(松香粉末+医用酒精)、小整形锉刀、钳子，活动扳手，热风枪(打火机或酒精灯)、热塑管、万用表2. 将线压紧，这里可以用钳子平推进去，一定要将线压紧，注意内导体周围不能有屏蔽网，用刀向外刮一刮防止有短路的地方。

3. 整形过程，连接完之后是需要用锉刀修整一下，修整后的接头光滑也漂亮些。

4. 两边接头都做完之后就需要用万用表测量一下是否有短路或者开路的现象。

5.防水胶泥的缠绕方法: 防水密封处理过程:分2步，先缠绕3层防水胶泥，必须用手在包扎处挤压胶带，使层间贴附紧密无气隙，以便充分粘结;再缠绕3层PVC绝缘胶带。

缠完之后用黑色扎带把绝缘胶带的接头扎紧，预防胶带开胶。

每层胶带缠绕顺序:先从下往上缠1层，再从上往下缠1层，最后从下往上缠1层。

缠胶带/胶泥时要保证上一层压下一层的1/3。

胶泥要用力拉伸50,。

胶带要缠绕光滑。

关于室外馈线接头防水材料的施工规范要求方案:馈线接头防水具体做法分三步 :1+3+31、先用防水绝缘胶带缠一下，多出金属部分1-2公分2、用国产的或3M的胶泥做缠绕，胶泥边裹边拉伸，一层一层的包从上到下，还要捏紧，排出里面的空气，压接要均匀，多出第一层胶带1-2公分上下，这样要缠三层。

3、再用胶带，宽窄都可以，把胶泥裹上，也要多出点，先从上到下缠一遍，再从下到上遍，然后再从上向下缠一遍就可以了。

还有最关键的两头的扎带与室内的不一样，室内的是必须齐根剪掉，室外的要留3-6mm，防止热涨冷缩防止热涨冷缩防止热涨冷缩防止热涨冷缩。

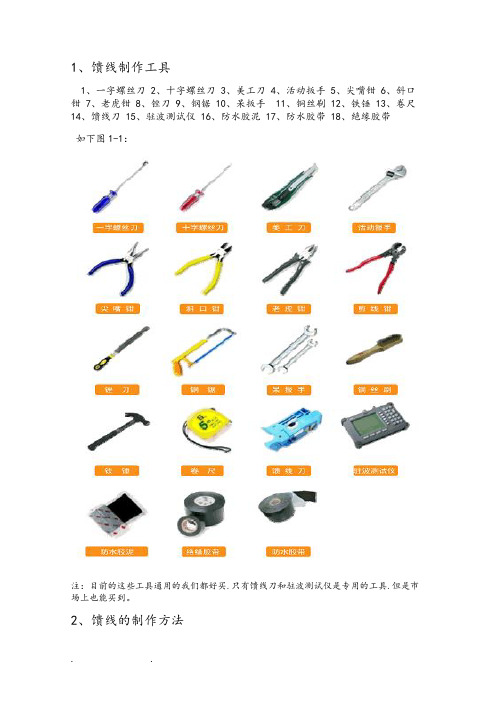

1、馈线制作工具1、一字螺丝刀2、十字螺丝刀3、美工刀4、活动扳手5、尖嘴钳6、斜口钳7、老虎钳8、锉刀9、钢锯 10、呆扳手 11、铜丝刷 12、铁锤 13、卷尺14、馈线刀 15、驻波测试仪 16、防水胶泥 17、防水胶带 18、绝缘胶带如下图1-1：注：目前的这些工具通用的我们都好买.只有馈线刀和驻波测试仪是专用的工具.但是市场上也能买到。

2、馈线的制作方法2.1目的和意义统一馈线施工人员在工程施工和维护抢修及整改工作中制作馈线接头的方法和提高馈线接头的制作工艺水平.避免因工具或认为原因导致的馈线系统驻波比过高.造成网络性能下降和引起隐形故障。

2.2馈线接头制作工具要求制作馈线接头必须使用专用的工具.专用的工具如图1-1所示。

2.3馈线接头制作要求▫馈线切口处内外导体必须平整光滑.不起毛刺.馈线内外导体表面不能有凹陷.绝缘层表面和内导体内不能残留有任何的金属碎屑。

▫街头必须拧紧.在馈线上用人手大力拧动.应不能出现松动的情况.接头连接处应紧密.间隙应不能大于0.5mm。

▫馈线皮切削处的内导体表面应无明显和深的切割或划痕。

▫接头包装内的所有配件不惜全部使用到位.不能遗漏和少装。

▫接头包封必须严密不进水。

▫驻波比测试小于1.1。

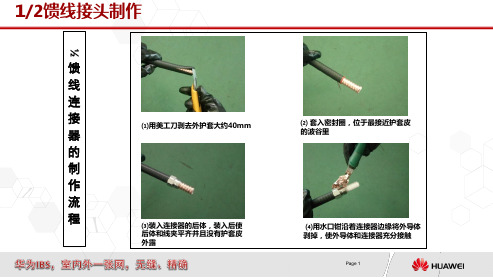

3、馈线接头制作基本步骤和方法3.1 准备制作馈线接头▫选取合适的长度和位置（15厘米）制作接头.将多余的馈线用细齿小手锯锯掉。

▫确定制作接头段的馈线没有弯曲的情况.必须是直的.对不直的部分需校直.校直段馈线的长度不小于15厘米.如图3-1所示。

图3-13.2 剥除馈线外皮及切割馈线如图3-2和3-3▫选择在将要制作接头馈线断口5mm处的一圈馈线波纹是波谷中央位置.用馈线切割刀在该处的馈线外皮进行环切.用手轻压馈线刀.按馈线切割刀旋转的方进行向旋转以恰好能切断馈线皮为佳.应尽量避免切伤馈线外导体。

▫使用馈线安全刀.从环切处开始向外将这小段馈线皮剥掉.剥削时.馈线安全刀刀刃应微微向上.避免划伤外导体表面。

制作馈线接头的步骤嘿，朋友们！今天咱就来讲讲制作馈线接头这档子事儿。

你可别小瞧这馈线接头，它就好比是电路里的小关节，要是这儿没弄好，那整个系统都可能不灵光啦！就好像人走路，要是关节不灵活，那还怎么走得稳当呀！首先呢，咱得把工具准备齐全咯。

就像战士上战场得有趁手的兵器一样，没有家伙事儿可不行。

钳子、刀子、螺丝刀啥的，一个都不能少。

然后就开始动手啦！先把馈线的外皮小心翼翼地剥开，这可得仔细着点儿，别伤着里面的线芯啦，不然它可要“哭鼻子”咯。

接着呢，把线芯整整齐齐地排列好，就跟咱梳头发一样，得梳得顺顺溜溜的。

再之后，把接头拿过来，轻轻地套在线芯上，就像给它穿上一件合适的小外套。

这时候可别着急，得慢慢地旋紧，让它们紧密贴合，没有一点儿缝隙。

接下来可就是关键步骤啦！用钳子把接头夹紧，这就好比给它们来个“紧紧的拥抱”，让它们牢牢地在一起，可不能松松垮垮的。

这要是没夹紧，那可就麻烦大了，信号可能就时好时坏，跟那调皮的小孩子似的。

做好了这些，还没完事儿呢！咱得检查检查，看看有没有哪里没弄好，有没有漏铜丝啥的。

这就跟咱出门前照镜子一样，得看看自己打扮得好不好看，有没有啥问题。

要是都没问题，那恭喜你呀，成功制作出一个完美的馈线接头啦！这感觉，是不是特棒？就好像自己亲手打造了一件宝贝似的。

制作馈线接头虽然看起来不是什么特别难的事儿，但真要做好，可得花点儿心思呢！每一个步骤都不能马虎，都得认真对待。

你想想，要是因为一个小小的接头没做好，导致整个系统出问题，那多不值得呀！所以呀，咱得像对待艺术品一样对待制作馈线接头这件事儿，用心去做，才能做出好的成果来。

总之呢，制作馈线接头虽然不复杂，但也绝对不是随随便便就能搞定的。

得有耐心，得细心，还得有那么一点儿小技巧。

朋友们，你们都学会了吗？赶紧去试试吧！。

附件2实操：馈线头制作及测试操作评分标准馈线接头的制作（50分）1、工具准备：（10分）1/2馈线接头1对、1/2馈线3米、1/2与专用割刀各一个、美工刀一把、细锉一把、固定扳手2把、开口活动扳手2把、2寸小毛刷1把、扩管器1把（可用普通螺丝刀代替）、小剪刀1把、胶带若干。

2、制作步骤：（30分）（1）切割馈线外皮（5分）使用馈线专用割刀，将馈线外皮切割下，1/2馈线（跳线）割25mm。

（2）切割外导体（5分）使用馈线专用割刀，将馈线外导体割下，1/2馈线（跳线）切割后余约4个波峰（约13mm）。

（3）去除泡沫塑料（2分）沿馈线外导体横切面，齐整去除泡沫塑料。

（4）切整内心导体，去除残渣（5分）使用馈线专用割刀，将馈线内心导体割下，1/2馈线（跳线）切割后的内芯要比外导体多出10mm-13mm左右。

（5）压紧泡沫塑料，将横切面用细锉打磨，用毛刷去除残骸（4分）（6）拆开馈线接头，紧固螺母（2分）（7）扩张馈线接头导体，检查扩张表面，去除馈线接头内残骸（5分）（8）配合工具重新装配接头（2分）对制作出的馈线头，进行驻波比测试（10分）1、工具准备：（2分）天馈线驻波比测试仪1台，电子校准器1个，连接器1个，连接线1根，其它物品根据实际情况待定2、测试步骤：（8分）（1）按ON/OFF键开机，待自检完成后，按ENTER键，进入；（1分）（2）按MODE键进入模式界面，按照要求选择需要测试的驻波比种类，按ENTER 键，进入相应模式；（1分）（3）校准，将电子校准器连接到测试仪射频接口，进行校准，校准完成后，按SAVE SETUP键对校准结果进行保存；（1分）（4）取下电子校准器，正确将馈线连接到测试仪射频接口，开始驻波比测试；（1分）（5）按MARKER键对测试结果进行标记；（1分）（6）按SAVE DISPLAY键对测试标记的结果进行保存，按RECALL DISPLAY键对保存结果进行调取；（1分）（7）对测试结果进行分析：要求故障定位驻波比在1-1.2间，频率驻波比在1-1.5间。

1、馈线制作工具1、一字螺丝刀2、十字螺丝刀3、美工刀4、活动扳手5、尖嘴钳6、斜口钳7、老虎钳8、锉刀9、钢锯 10、呆扳手 11、铜丝刷 12、铁锤 13、卷尺 14、馈线刀 15、驻波测试仪 16、防水胶泥 17、防水胶带 18、绝缘胶带如下图1-1：注：目前的这些工具通用的我们都好买，只有馈线刀和驻波测试仪是专用的工具，但是市场上也能买到。

2、馈线的制作方法2.1目的和意义统一馈线施工人员在工程施工和维护抢修及整改工作中制作馈线接头的方法和提高馈线接头的制作工艺水平，避免因工具或认为原因导致的馈线系统驻波比过高，造成网络性能下降和引起隐形故障。

2.2馈线接头制作工具要求制作馈线接头必须使用专用的工具，专用的工具如图1-1所示。

2.3馈线接头制作要求▫馈线切口处内外导体必须平整光滑，不起毛刺，馈线内外导体表面不能有凹陷，绝缘层表面和内导体内不能残留有任何的金属碎屑。

▫街头必须拧紧，在馈线上用人手大力拧动，应不能出现松动的情况，接头连接处应紧密，间隙应不能大于0.5mm。

▫馈线皮切削处的内导体表面应无明显和深的切割或划痕。

▫接头包装内的所有配件不惜全部使用到位，不能遗漏和少装。

▫接头包封必须严密不进水。

▫驻波比测试小于1.1。

3、馈线接头制作基本步骤和方法3.1 准备制作馈线接头▫选取合适的长度和位置（15厘米）制作接头，将多余的馈线用细齿小手锯锯掉。

▫确定制作接头段的馈线没有弯曲的情况，必须是直的，对不直的部分需校直，校直段馈线的长度不小于15厘米，如图3-1所示。

图3-13.2 剥除馈线外皮及切割馈线如图3-2和3-3▫选择在将要制作接头馈线断口5mm处的一圈馈线波纹是波谷中央位置，用馈线切割刀在该处的馈线外皮进行环切，用手轻压馈线刀，按馈线切割刀旋转的方进行向旋转以恰好能切断馈线皮为佳，应尽量避免切伤馈线外导体。

▫使用馈线安全刀，从环切处开始向外将这小段馈线皮剥掉，剥削时，馈线安全刀刀刃应微微向上，避免划伤外导体表面。

馈线接头制作方法
1前言
电工反馈线接头是一种电工接线类别，能够与其他电路板板上接线或多个电路板之间接线。

一般情况下，由电工制作反馈线接头，以便安装到电路板上。

2电工反馈线的材料
在制作电工反馈线接头时，首先要准备好一些基础材料。

这些基础材料包括热缩管、热熔胶、电线管、螺丝紧固件、锡锭等。

3制作方法
1.将电线放入电线管中，用热熔胶将电线管固定。

2.将热缩管套在电线管上，并用热熔胶固定。

3.将热缩管外部套上电料，并用螺丝来紧固电料。

4.用锡锭在热缩管内部焊接线，以形成连接。

4注意事项
在制作反馈线接头的过程中，要注意更换电烙铁的热胶，防止热胶过热。

在焊接反馈线时，要根据线材材质、线径和线芯数量来选择合适的焊料和焊料量。

焊完后，要用电脑调试板测试线接头，以检查是否接触良好。

附件2
制作馈线接头并测试驻波比方法与要求
1)制作馈线接头的流程(50分)
①准备工具（10分）
②馈线头制作（30分）
③馈线头驻波比测试（10分）
2)准备工具
手锯、毛刷、呆扳手、活动扳手、平口起子、锉刀、一平方米防尘布、驻波比测试仪，
3)制作馈线头主材：
① 7/8馈线
② 7/8馈线头
以上材料一律采用移动公司提供的合乎国家标准的材料
4)馈线头制作
①使用手锯将馈线锯断至适当长度。

②清理遗留在馈线横截面上的金属屑。

③将馈线头和馈线连接紧固
④检查馈线头和馈线是否连接紧固。

⑤余料的清理
⑥工具的清点、整理
5)驻波比测试过程：
①选择测试类型。

②校表校准。

③测试
④测试存储，需要在笔记本终端上安装相应软件，并通过连线将测
试结果传送至笔记本终端。

⑤测试结果进行分析。

⑥给出测试结论。

1。

1、取N-male连接器，装配到GPS馈线上。

将防水热缩管和压接套管依
次穿过电缆；用剥线刀或裁纸刀将射频柔性电缆外皮剥去，露出编织屏蔽层和内导体，并对内导体端面做45º倒角。

编制层、内导体保留长度分别为14mm、6mm。

如图9-2。

图9-1 剥线长度示意图
连接器插针需要压接的，使用图9-4中所示尺寸的六角压接钳，400型馈线使用对边3.20mm（0.126”），600型馈线使用对边4.90mm（0.193”），然后将插针对准推入连接器壳体；见图9-3。

插针尾孔为花瓣簧片的，直接将图9-2中做好倒角的馈线推入。

确保编织屏蔽层覆盖在连接器尾孔壳体上，推上压接套管，剪去露在压接套管外面的编织屏蔽层。

如图9-5。

图9-4 推入压接套管示意图
外导体压接，400型馈线使用对边10.897mm（0.429”），600型馈线使用对边15.5mm（0.61”）的六角压接钳压紧。

图9-6。

图9-5 连接器压接示意图
推上热缩管，用电热风枪吹至完全收缩，两端少量溢胶。

图9-7。

图9-6 热缩管位置示意图。
