高一数学暑假作业必修二第一部分立体几何1.构成空间几何体的基本元素含答案

第一章立体几何初步1.1空间几何体1.1.1构成空间几何体的基本元素一、非标准1.下列说法中正确的是()①几何中的点、直线都是抽象的概念,在现实世界中可以说是不存在的;②空间中并没有孤立的点、线、面,它们只是作为几何体的组成元素而共存于几何体中;③几何中画出的点,不考虑它的大小;画出的线,不考虑它的粗细;画出的面,不考虑它的厚度和面积;④任何一个平面图形都是一个平面.A.①③B.②③C.①②③D.①②③④解析:由点、线、面的定义,平面是没有大小的,一个平面图形并不是一个平面.答案:C2.下图表示两个相交平面的画法中正确的是()解析:两个平面相交一定要将公共直线作为交线,并且看不见的部分要用虚线.答案:D3.在正方体ABCD-A1B1C1D1中,与对角线BD1既不相交又不平行的棱有()A.3条B.4条C.6条D.8条解析:在平面A1B1C1D1上的四条棱中有A1B1,B1C1,在平面ABCD上的四条棱中有AD,CD,上下两底面之间的四条棱中,有AA1,CC1,故与BD1既不相交又不平行的棱共有6条.答案:C4.有下列说法:①将一个矩形沿竖直方向平移一段距离可形成一个长方体;②长方体中相对的面都互相平行;③长方体两底面之间的棱相互平行且等长;④点运动的轨迹是线,一条线运动的轨迹是面.其中正确的说法个数为()A.1B.2C.3D.4解析:①不正确,当矩形水平放置时,沿竖直方向平移,可得到一个长方体,当矩形不是水平放置时,沿竖直方向平移不能得到长方体;②③④正确,故选C.答案:C5.如图所示,平面α,β,γ可将空间分成()A.五部分B.六部分C.七部分D.八部分解析:由平面α,β,γ的位置关系可知,三平面将空间分成六部分,故选B.答案:B6.如图所示,在正方体ABCD-A1B1C1D1中,M,N,P,Q分别是线段C1D1,A1D1,BD1,BC的中点,给出下面四个说法:①MN∥平面APC;②B1Q∥平面ADD1A1;③A,P,M三点共线;④平面MNQ∥平面ABCD.其中正确的序号为()A.①②B.①④C.②③D.③④解析:平面APC即为平面ACC1A1,很容易看出MN与平面ACC1A1无公共点,即MN∥平面ACC1A1;同理B1Q与平面ADD1A1也没有公共点,故B1Q∥平面ADD1A1;A,P,M三点不共线;平面MNQ与平面ABCD是相交的.故选A.答案:A7.下列说法正确的是.(填序号)①平面是无限延展的;②一个平面长3cm,宽4cm;③两个平面重叠在一起,比一个平面厚;④通过改变直线的位置,可以把直线放在某个平面内.解析:利用平面所具有的特征进行判断.①④正确,②③不正确.答案:①④8.如图,是一个无盖正方体盒子的表面展开图,A,B,C为其上三点,则在正方体盒子中,∠ABC等于.解析:由展开图可知,折成无盖盒子如图所示(上面无盖).因AB,AC,BC均为正方体的面对角线,所以AB=AC=BC,△ABC为等边三角形,故∠ABC=60°.答案:60°9.观察如图所示三个图形,说明各图形的不同之处.解:(1)表示一个平面图形.(2)表示一个立体图形,是被挡住了3个面的三棱柱.(3)表示一个立体图形,是被挡住了2个面的三棱柱.10.试指出下列各几何体的基本元素(如图所示).解:(1)中几何体有6个顶点,12条棱和8个三角形面.(2)中几何体有12个顶点,18条棱和8个面.(3)中几何体有6个顶点,10条棱和6个面.(4)中几何体有2条曲线,3个面(2个圆面和1个曲面).11.如图是边长为1m的正方体,有一蜘蛛潜伏在A处,B处有一小虫被蜘蛛网粘住,请制作出实物模型,将正方体剪开,描述蜘蛛爬行的最短路线.解:制作实物模型(略).通过正方体的展开图(如下图所示),可以发现,AB间的最短距离为A,B两点间的线段的长,为√22+12=√5(m).由展开图可以发现,C点为其中一条棱的中点.蜘蛛爬行的最短路线如图①~⑥所示.。

1．1空间几何体的结构第一课时棱柱、棱锥、棱台的结构特征空间几何体与多面体[导入新知]1．空间几何体1．对于多面体概念的理解，注意以下两个方面：(1)多面体是由平面多边形围成的，围成一个多面体至少要4个面．一个多面体由几个面围成，就称为几面体．(2)多面体是一个“封闭”的几何体，包括其内部的部分． 2．棱柱具有以下结构特征和特点：(1)侧棱互相平行且相等，侧面都是平行四边形．(2)两个底面与平行于底面的截面是全等的多边形，如图a 所示．(3)过不相邻的两条侧棱的截面是平行四边形，如图b 所示．(4)有两个面平行，其余各面都是平行四边形的几何体不一定是棱柱，如图c 所示．3．对于棱锥要注意有一个面是多边形，其余各面都是三角形的几何体不一定是棱锥，必须强调其余各面是共顶点的三角形，如图d 所示．4．棱台中各侧棱延长后必相交于一点，否则不是棱台．棱柱的结构特征[例1]下列关于棱柱的说法：(1)所有的面都是平行四边形；(2)每一个面都不会是三角形；(3)两底面平行，并且各侧棱也平行；(4)被平面截成的两部分可以都是棱柱．其中正确说法的序号是________．[答案](3)(4)[类题通法]有关棱柱的结构特征问题的解题策略(1)紧扣棱柱的结构特征进行有关概念辨析．①两个面互相平行；②其余各面是四边形；③相邻两个四边形的公共边互相平行．求解时，首先看是否有两个平行的面作为底面，再看是否满足其他特征．(2)多注意观察一些实物模型和图片便于反例排除．[活学活用]下列说法正确的是()A．有两个面平行，其余各面都是四边形的几何体叫棱柱B．有两个面平行，其余各面都是平行四边形的几何体叫棱柱C．各个侧面都是正方形的四棱柱一定是正方体D．九棱柱有9条侧棱，9个侧面，侧面均为平行四边形答案：D棱锥、棱台的结构特征[例2]下列关于棱锥、棱台的说法：(1)用一个平面去截棱锥，底面和截面之间的部分组成的几何体叫棱台；(2)棱台的侧面一定不会是平行四边形；(3)棱锥的侧面只能是三角形；(4)由4个面围成的封闭图形只能是三棱锥；(5)棱锥被平面截成的两部分不可能都是棱锥．其中说法正确的序号是________．[答案](2)(3)(4)[类题通法]判断棱锥、棱台形状的两个方法(1)举反例法：结合棱锥、棱台的定义举反例直接判断关于棱锥、棱台结构特征的某些说法不正确．(2)直接法：下列说法正确的有()①由5个面围成的多面体只能是四棱锥；②仅有两个面互相平行的五面体是棱台；③两个底面平行且相似，其余各面都是梯形的多面体是棱台；④有两个面互相平行，其余4个面都是等腰梯形的六面体是棱台．A．0个B．1个C．2个D．3个答案：A多面体的平面展开图[例3]如下图是三个几何体的侧面展开图，请问各是什么几何体？[解]由几何体的侧面展开图的特点，结合棱柱，棱锥，棱台的定义，可把侧面展开图还原为原几何体，如图所示：所以①为五棱柱，②为五棱锥，③为三棱台．[类题通法]1．解答此类问题要结合多面体的结构特征发挥空间想象能力和动手能力．2．若给出多面体画其展开图时，常常给多面体的顶点标上字母，先把多面体的底面画出来，然后依次画出各侧面．3．若是给出表面展开图，则可把上述程序逆推．[活学活用]水平放置的正方体的6个面分别用“前面、后面、上面、下面、左面、右面”表示，如图是一个正方体的表面展开图(图中数字写在正方体的外表面上)，若图中“0”上方的“2”在正方体的上面，则这个正方体的下面是()A．1B．5C．快D．乐答案：B1.柱、锥、台结构特征判断中的误区[典例]如下图所示，下列关于这个几何体的正确说法的序号为________．①这是一个六面体；②这是一个四棱台；③这是一个四棱柱；④此几何体可由三棱柱截去一个三棱柱得到；⑤此几何体可由四棱柱截去一个三棱柱得到．[解析]①正确，因为有6个面，属于六面体的范围；②错误，因为侧棱的延长线不能交于一点，所以不正确；③正确，如果把几何体放倒就会发现是一个四棱柱；④⑤都正确，如下图所示．[答案]①③④⑤[易错防范]1．解答过程中易忽视侧棱的延长线不能交于一点，直观感觉是棱台，而不注意逻辑推理．2．解答空间几何体概念的判断题时，要注意紧扣定义，切忌只凭图形主观臆断．[成功破障]如右图所示，将装有水的长方体水槽固定底面一边后倾斜一个小角度，则倾斜后水槽中的水形成的几何体是()A．棱柱B．棱台C．棱柱与棱锥的组合体D．不能确定答案：A一、选择题1．下列图形中，不是三棱柱的展开图的是()答案：C2.如右图所示，在三棱台ABC-A′B′C′中，截去三棱锥A′-ABC，则剩余部分是()A．三棱锥B．四棱锥C．三棱柱D．组合体答案：B3．下列说法正确的是()①棱锥的各个侧面都是三角形；②三棱柱的侧面为三角形；③四面体的任何一个面都可以作为棱锥的底面；④棱锥的各侧棱长都相等．A．①②B．①③C．②③D．②④答案：B4．正五棱柱中，不同在任何侧面且不同在任何底面的两顶点的连线称为它的对角线，那么一个正五棱柱对角线的条数共有()A．20 B．15C．12 D．10答案：D5．下列命题正确的是()A．用一个平面去截棱锥，棱锥底面和截面之间的部分是棱台B．棱柱中两个互相平行的面一定是棱柱的底面C．棱台的底面是两个相似的正方形D．棱台的侧棱延长后必交于一点答案：D二、填空题6．面数最少的棱柱为________棱柱，共有________个面围成．答案：三 57.如右图所示，M是棱长为2 cm的正方体ABCD-A1B1C1D1的棱CC1的中点，沿正方体表面从点A到点M的最短路程是________ cm.答案：138．侧棱垂直于底面的棱柱叫做直棱柱．侧棱不垂直于底面的棱柱叫做斜棱柱．底面是正多边形的直棱柱叫做正棱柱．底面是平行四边形的四棱柱叫做平行六面体．侧棱与底面垂直的平行六面体叫做直平行六面体．底面是矩形的直平行六面体叫做长方体．棱长都相等的长方体叫做正方体．请根据上述定义，回答下面的问题：(1)直四棱柱________是长方体；(2)正四棱柱________是正方体．(填“一定”“不一定”或“一定不”)答案：(1)不一定(2)不一定三、解答题9．如右图所示，长方体ABCD -A1B1C1D1.(1)这个长方体是棱柱吗？如果是，是几棱柱？为什么？(2)用平面BCNM把这个长方体分成两部分，各部分形成的几何体还是棱柱吗？如果是，是几棱柱，并用符号表示；如果不是，请说明理由．解：(1)是棱柱，并且是四棱柱，因为长方体相对的两个面是互相平行的四边形(作底面)，其余各面都是矩形(作侧面)，且相邻侧面的公共边互相平行，符合棱柱的定义．(2)截面BCNM的上方部分是三棱柱BB1M-CC1N，下方部分是四棱柱ABMA1-DCND1.10．给出两块正三角形纸片(如图所示)，要求将其中一块剪拼成一个底面为正三角形的三棱锥模型，另一块剪拼成一个底面是正三角形的三棱柱模型，请设计一种剪拼方案，分别用虚线标示在图中，并作简要说明．解：如图①所示，沿正三角形三边中点连线折起，可拼得一个底面为正三角形的三棱锥．如图②所示，正三角形三个角上剪出三个相同的四边形，其较长的一组邻边边长为三角形边长的14，有一组对角为直角，余下部分按虚线折成，可成为一个缺上底的底面为正三角形的三棱柱，而剪出的三个相同的四边形恰好拼成这个底面为正三角形的棱柱的上底.第二课时 圆柱、圆锥、圆台、球的结构特征 简单组合体的结构特征旋转体 [导入新知]1．以直角三角形斜边所在的直线为旋转轴，其余两边旋转成的曲面围成的旋转体不是圆锥．2．球与球面是完全不同的两个概念，球是指球面所围成的空间，而球面只指球的表面部分．3．圆台也可以看作是等腰梯形以其底边的垂直平分线为轴，各边旋转半周形成的曲面所围成的几何体．简单组合体[导入新知]1．简单组合体的概念由简单几何体组合而成的几何体叫做简单组合体．2．简单组合体的构成形式有两种基本形式：一种是由简单几何体拼接而成的；另一种是由简单几何体截去或挖去一部分而成的．[化解疑难]简单组合体识别的要求(1)准确理解简单几何体(柱、锥、台、球)的结构特征．(2)正确掌握简单组合体构成的两种基本形式．(3)若用分割的方法，则需要根据几何体的结构特征恰当地作出辅助线(或面)．旋转体的结构特征[例1]给出下列说法：(1)以直角三角形的一条边所在直线为轴，其余两边旋转形成的曲面围成的几何体是圆锥；(2)以等腰三角形底边上的中线所在直线为轴，将三角形旋转形成的曲面围成的几何体是圆锥；(3)经过圆锥任意两条母线的截面是等腰三角形；(4)圆锥侧面的母线长有可能大于圆锥底面圆直径．其中说法正确的序号是________．[答案](2)(3)(4)[类题通法]1．判断简单旋转体结构特征的方法(1)明确由哪种平面图形旋转而成．(2)明确旋转轴是哪条直线．2．简单旋转体的轴截面及其应用(1)简单旋转体的轴截面中有底面半径、母线、高等体现简单旋转体结构特征的关键量．(2)在轴截面中解决简单旋转体问题体现了化空间图形为平面图形的转化思想．[活学活用]给出下列说法：(1)圆柱的底面是圆面；(2)经过圆柱任意两条母线的截面是一个矩形面；(3)圆台的任意两条母线的延长线可能相交，也可能不相交；(4)夹在圆柱的两个截面间的几何体还是一个旋转体．其中说法正确的是________．答案：(1)(2)简单组合体[例2]观察下列几何体的结构特点，完成以下问题：(1)题图①所示几何体是由哪些简单几何体构成的？试画出几何图形，可旋转该图形180°后得到几何体①.(2)题图②所示几何体的结构特点是什么？试画出几何图形，可旋转该图形360°得到几何体②.(3)题图③所示几何体是由哪些简单几何体构成的？请说明该几何体的面数、棱数、顶点数．[解](1)图①是由圆锥和圆台组合而成．可旋转如下图形180°得到几何体①.(2)图②是由一个圆台，从上而下挖去一个圆锥，且圆锥的顶点恰为圆台底面圆的圆心．可旋转如下图形360°得到几何体②.(3)图③是由一个四棱锥与一个四棱柱组合而成，且四棱锥的底面与四棱柱底面相同．共有9个面，9个顶点，16条棱．[类题通法]1．明确组合体的结构特征，主要弄清它是由哪些简单几何体组成的，必要时也可以指出棱数、面数和顶点数，如题图③所示的组合体有9个面，9个顶点，16条棱．2．会识别较复杂的图形是学好立体几何的第一步，因此我们应注意观察周围的物体，然后将它们“分拆”成几个简单的几何体，进而培养我们的空间想象能力和识图能力．[活学活用]指出图①～图③的3个几何体分别是由哪些简单几何体组成的．解：图①几何体由一个圆锥、一个圆柱和一个圆台拼接而成；图②几何体由一个六棱柱和一个圆柱拼接而成；图③几何体由一个六棱柱挖去一个圆柱而成．1.旋转体的生成过程[典例]如右图所示，四边形ABCD为直角梯形，试作出绕其各条边所在的直线旋转所得到的几何体．[解题流程][规范解答]以边AD所在直线为旋转轴旋转，形成的几何体是圆台，如图①所示．以边AB所在直线为旋转轴旋转，形成的几何体是一个圆锥和一个圆柱拼接而成的几何体，如图②所示．以边CD所在直线为旋转轴旋转，形成的几何体是一个圆柱挖掉一个圆锥构成的几何体，如图③所示．以边BC所在直线为旋转轴旋转，形成的几何体是由一个圆台挖掉一个圆锥构成的几何体和一个圆锥拼接而成，如图④所示．[活学活用]一个有30°角的直角三角板绕其各条边所在直线旋转一周所得几何体是圆锥吗？如果以斜边上的高所在的直线为轴旋转180°得到什么几何体？旋转360°又得到什么几何体？解：如图①和图②所示，绕其直角边所在直线旋转一周围成的几何体是圆锥．如图③所示，绕其斜边所在直线旋转一周所得几何体是两个同底相对的圆锥．如图④所示，绕其斜边上的高所在的直线为轴旋转180°围成的几何体是两个半圆锥，旋转360°围成的几何体是一个圆锥．一、选择题1．下列说法正确的是()A．平行于圆锥某一母线的截面是等腰三角形B．平行于圆台某一母线的截面是等腰梯形C．过圆锥顶点的截面是等腰三角形D．过圆台上底面中心的截面是等腰梯形答案：C2．将一个等腰梯形绕它的较长的底边所在的直线旋转一周，所得的几何体包括() A．一个圆台、两个圆锥B．两个圆台、一个圆柱C．两个圆柱、一个圆台D．一个圆柱、两个圆锥答案：D3．以钝角三角形的较小边所在的直线为轴，其他两边旋转一周所得到的几何体是() A．两个圆锥拼接而成的组合体B．一个圆台C．一个圆锥D．一个圆锥挖去一个同底的小圆锥答案：D4．下列叙述中正确的个数是()①以直角三角形的一边所在直线为轴旋转所得的旋转体是圆锥；②以直角梯形的一腰所在直线为轴旋转所得的旋转体是圆台；③圆柱、圆锥、圆台的底面都是圆面；④用一个平面去截圆锥，得到一个圆锥和一个圆台．A．0 B．1C．2 D．3答案：B5.如右图所示的几何体，关于其结构特征，下列说法不正确的是()A．该几何体是由两个同底的四棱锥组成的几何体B．该几何体有12条棱、6个顶点C．该几何体有8个面，并且各面均为三角形D．该几何体有9个面，其中一个面是四边形，其余均为三角形答案：D二、填空题6．有下列说法：①在圆柱的上、下底面的圆周上各取一点，则这两点连线是圆柱的母线；②圆锥顶点与底面圆周上任意一点的连线是圆锥的母线；③在圆台上、下底面圆周上各取一点，则这两点的连线是圆台的母线；④圆柱的任意两条母线所在直线是互相平行的．其中正确的是________(把所有正确说法的序号都填上)．答案：②④7．下面这个几何体的结构特征是_____________________________________.答案：由一个四棱锥、一个四棱柱拼接，又在四棱柱中挖去了一个圆柱而成8．如图是一个几何体的表面展成的平面图形，则这个几何体是________．答案：圆柱三、解答题9．指出如图①、图②、图③所示的图形分别是由哪些简单几何体构成的．解：分割原图，使它的每一部分都是简单几何体．图①是由一个三棱柱和一个四棱柱拼接而成的简单组合体；图②是由一个圆锥和一个四棱柱拼接而成的简单组合体；图③是由一个半球、一个圆柱和一个圆台拼接而成的简单组合体．10.如右图所示，用一个平行于圆锥SO底面的平面截这个圆锥，截得圆台上、下底面的半径分别为2 cm和5 cm，圆台的母线长是12 cm，求圆锥SO的母线长．解：如右图所示，过圆台的轴作截面，截面为等腰梯形ABCD ，由已知可得上底半径O 1A ＝2 cm ，下底半径OB ＝5 cm ，且腰长AB ＝12 cm.设截得此圆台的圆锥的母线长为l ，则由△SAO 1∽△SBO ，可得l －12l ＝25，所以l ＝20 cm ，即截得此圆台的圆锥的母线长为20 cm.1．2空间几何体的三视图和直观图1.2.1 & 1.2.2 中心投影与平行投影 空间几何体的三视图中心投影与平行投影 [导入新知] 1．投影的定义由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影．其中，把光线叫做投影线，把留下物体影子的屏幕叫做投影面．2．中心投影与平行投影平行投影和中心投影都是空间图形的一种画法，但二者又有区别 (1)中心投影的投影线交于一点，平行投影的投影线互相平行．(2)平行投影下，与投影面平行的平面图形留下的影子，与这个平面图形的形状和大小完全相同；而中心投影则不同．三 视 图 [导入新知]1．每个视图都反映物体两个方向上的尺寸．正视图反映物体的上下和左右尺寸，俯视图反映物体的前后和左右尺寸，侧视图反映物体的前后和上下尺寸．2．画几何体的三视图时，能看见的轮廓线和棱用实线表示，看不见的轮廓线和棱用虚线表示．中心投影与平行投影 [例1] 下列说法中：①平行投影的投影线互相平行，中心投影的投影线相交于一点；②空间图形经过中心投影后，直线变成直线，但平行线可能变成了相交的直线； ③两条相交直线的平行投影是两条相交直线． 其中正确的个数为( ) A ．0 B ．1 C ．2 D ．3[答案] B [类题通法]1．判定几何体投影形状的方法．(1)判断一个几何体的投影是什么图形，先分清楚是平行投影还是中心投影，投影面的位置如何，再根据平行投影或中心投影的性质来判断．(2)对于平行投影，当图形中的直线或线段不平行于投影线时，平行投影具有以下性质： ①直线或线段的投影仍是直线或线段； ②平行直线的投影平行或重合；③平行于投影面的线段，它的投影与这条线段平行且等长；④与投影面平行的平面图形，它的投影与这个图形全等；⑤在同一直线或平行直线上，两条线段平行投影的比等于这两条线段的比．2．画出一个图形在一个平面上的投影的关键是确定该图形的关键点，如顶点、端点等，方法是先画出这些关键点的投影，再依次连接各投影点即可得此图形在该平面上的投影．[活学活用]如右图所示，在正方体ABCD -A′B′C′D′中，E，F分别是A′A，C′C的中点，则下列判断正确的序号是________．①四边形BFD′E在底面ABCD内的投影是正方形；②四边形BFD′E在平面A′D′DA内的投影是菱形；③四边形BFD′E在平面A′D′DA内的投影与在平面ABB′A内的投影是全等的平行四边形．答案：①③画空间几何体的三视图[例2]画出如右图所示的四棱锥的三视图．[解]几何体的三视图如下：[类题通法]画三视图的注意事项(1)务必做到长对正，宽相等，高平齐．(2)三视图的安排方法是正视图与侧视图在同一水平位置，且正视图在左，侧视图在右，俯视图在正视图的正下方．(3)若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，要注意实、虚线的画法．[活学活用]沿一个正方体三个面的对角线截得的几何体如下图所示，则该几何体的侧视图为()答案：B由三视图还原空间几何体[例3]如下图所示的三视图表示的几何体是什么？画出物体的形状．(1)(2)(3)[解](1)该三视图表示的是一个四棱台，如右图．(2)由俯视图可知该几何体是多面体，结合正视图、侧视图可知该几何体是正六棱锥．如下图．(3)由于俯视图有一个圆和一个四边形，则该几何体是由旋转体和多面体拼接成的组合体，结合侧视图和正视图，可知该几何体上面是一个圆柱，下面是一个四棱柱，所以该几何体的形状如右图所示．[类题通法]由三视图还原几何体时，一般先由俯视图确定底面，由正视图与侧视图确定几何体的高及位置，同时想象视图中每一部分对应实物部分的形状．[活学活用]如图①、图②、图③、图④为4个几何体的三视图，根据三视图可以判断这四个几何体依次分别为()A．三棱台、三棱柱、圆锥、圆台B．三棱台、三棱锥、圆锥、圆台C．三棱柱、正四棱锥、圆锥、圆台D．三棱柱、三棱台、圆锥、圆台答案：C2.画几何体的三视图常见误区[典例]某几何体及其俯视图如下图所示，下列关于该几何体正视图和侧视图的画法正确的是()[解析]该几何体是由圆柱切割而得，由俯视图可知正视方向和侧视方向，进一步可画出正视图和侧视图(如图所示)，故选A.[答案] A[易错防范]1．易忽视该组合体的结构特征是由圆柱切割而得到，对正视方向与侧视方向的判断不正确而出错．2．三种视图中，可见的轮廓线都画成实线，存在但不可见的轮廓线一定要画出，但要画成虚线．画三视图时，一定要分清可见轮廓线与不可见轮廓线，避免出现错误．[成功破障]沿圆柱体上底面直径截去一部分后的物体如右图所示，它的俯视图是()答案：D一、选择题1．4个直立在地面上的字母广告牌在不同情况下，在地面上的投影(阴影部分)效果如图，则在字母L，K，C的投影中，与字母N属同一种投影的有()答案：A2.将长方体截去一个四棱锥，得到的几何体如图所示，则该几何体的侧视图为()答案：D3．若某几何体的三视图如下图所示，则这个几何体的直观图可以是()答案：B4．某几何体的正视图和侧视图均如图所示，则该几何体的俯视图不可能是()答案：C5．将正方体(如图①所示)截去两个三棱锥，得到图②所示的几何体，则该几何体的侧视图为()答案：B二、填空题6．已知正方体的棱长为1，其俯视图是一个面积为1的正方形，侧视图是一个面积为2的矩形，则该正方体的正视图的面积等于________．答案： 27．如图甲所示，在正方体ABCD -A1B1C1D1中，E，F分别是AA1，C1D1的中点，G是正方形BCC1B1的中心，则四边形AGFE在该正方体的各个面上的投影可能是图乙中的________．答案：(1)(2)(3)8．两条平行线在一个平面内的正投影可能是________．①两条平行线；②两个点；③两条相交直线；④一条直线和直线外的一点；⑤一条直线．答案：①②⑤三、解答题9．如下图所示，画出下列组合体的三视图．解：三视图如图①、图②所示．10．某组合体的三视图如下图所示，试画图说明此组合体的结构特征．解：该三视图表示的是组合体，如右图所示，是7个小正方体拼接而成的组合体．1．2.3空间几何体的直观图斜二测画法[导入新知]1．用斜二测画法画平面图形的步骤(1)在已知图形中取互相垂直的x轴和y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴和y′轴，两轴相交于点O′，且使∠x′O′y′＝45°(或135°)，它们确定的平面表示水平面．(2)已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x′轴或y′轴的线段．(3)已知图形中平行于x轴的线段，在直观图中保持原长度不变，平行于y轴的线段，长度变为原来的一半．2．用斜二测画法画空间几何体的直观图的步骤(1)画底面，这时使用平面图形的斜二测画法即可．(2)画z′轴，z′轴过点O′，且与x′轴的夹角为90°，并画出高线(与原图高线相等，画正棱柱时只需要画侧棱即可)，连线成图．(3)擦去辅助线，被遮线用虚线表示．[化解疑难]1．画水平放置的平面图形的直观图，关键是确定多边形顶点的位置，借助于平面直角坐标系确定顶点后，只需把这些顶点顺次连接即可．2．用斜二测画法画直观图要掌握水平长不变，垂线长减半，直角画45°(或135°)．水平放置的平面图形的直观图[例1]按右图所示的建系方法，画水平放置的正五边形ABCDE的直观图．[解]画法：(1)在图①中作AG⊥x轴于G，作DH⊥x轴于H.(2)在图②中画相应的x′轴与y′轴，两轴相交于点O′，使∠x′O′y′＝45°.。

课时分层作业(一)构成空间几何体的基本元素(建议用时：40分钟)[合格基础练]一、选择题1．如图所示的是平行四边形ABCD所在的平面，有下列表示方法：①平面ABCD；②平面BD；③平面AD；④平面ABC；⑤AC；⑥平面α.其中不正确的是()A．④⑤B．③④⑤C．②③④⑤D．③⑤D[③中AD不为对角线，故错误；⑤中漏掉“平面”两字，故错误．]2．如图，平面α，β，γ可将空间分成()A．五部分B．六部分C．七部分D．八部分B[由平面α，β，γ的位置关系可知，三平面将空间分成六部分，故选B.] 3．下列命题中正确的个数为()①书桌面是平面；②9个平面重叠起来，要比7个平面重叠起来厚；③有一个平面的长是50 m，宽是20 m；④平面是绝对平的、无厚度的、可以无限延展的抽象的数学概念．A．1B．2C．3D．4A[由平面的概念知，只有④正确．]4．能正确表示点A在直线l上且直线l在平面α内的是()C[选项A只表示点A在直线l上；选项D表示直线l与平面α相交于点A；选项B中的直线l有部分在平行四边形的外面，所以不能表示直线在平面α内，故选C.]5．如图所表示的简单组合体，可由下面某个图形绕虚线旋转而成，这个图形是()C[分析题图所表示的几何体可知，该几何体是由一个圆锥与一个圆柱组合而成的．根据“线动成面”的规律可知形成圆锥可由直角三角形绕一条直角边旋转而成，而圆柱则可由长方形绕其中一边旋转而成，故选C.]二、填空题6．给出下列三个命题：①任何一个平面图形都是一个平面；②空间图形中先画的是实线，后画的是虚线；③直线平行移动，不但可以形成平面，也可以形成曲面．其中正确命题的序号是________．③[任何一个平面图形都只是平面的一部分，故①错；画图时，看得见的画实线，看不见的画虚线，与先后顺序无关，故②错；③正确．]7．在如图所示的长方体ABCD-A′B′C′D′中，互相平行的平面共有______对，与A′A垂直的平面是______．3平面ABCD、平面A′B′C′D′[平面ABCD与平面A′B′C′D′平行，平面ABB′A′与平面CDD′C′平行，平面ADD′A′与平面BCC′B′平行，共3对．与AA′垂直的平面是平面ABCD，平面A′B′C′D′.]8．如图，一个正方体去掉一个“角”后减少了一个顶点，这个几何图形是________(填序号)．③[正方体共有8个顶点，去掉一个“角”后减少了一个顶点即有7个顶点．]三、解答题9．请给下列各图补上适当的虚线，使它们能比较直观地看出是立体图形．①②③[解]图①可看成平面β被α挡住一部分；图②可看成三棱锥；图③可看成是一个正方体，添加虚线即可．①②③10．试指出下列各几何体的基本元素(如图)：①②③④[解]①中几何体有6个顶点，12条棱和8个三角形面；②中几何体有12个顶点，18条棱和8个面；③中几何体有6个顶点，10条棱和6个面；④中几何体有2条曲线，3个面(2个圆面和1个曲面)．[等级过关练]1．若空间三个平面两两相交，则它们的交线条数是()A．1或2 B．2或3C．1或3 D．1或2或3C[若三个平面经过同一条直线，则有1条交线；若三个平面不过同一条直线，则有3条交线．]2．如图，模块①—⑤均由4个棱长为1的小正方体构成，模块⑥由15个棱长为1的小正方体构成．现从模块①—⑤中选出三个放到模块⑥上，使得模块⑥成为一个棱长为3的大正方体，则下列选择方案中，能够完成任务的为()A．模块①，②，⑤B．模块①，③，⑤C．模块②，④，⑤D．模块③，④，⑤A[先将⑤放入⑥中的空缺部分，然后在上层放入①②可得正方体．]。

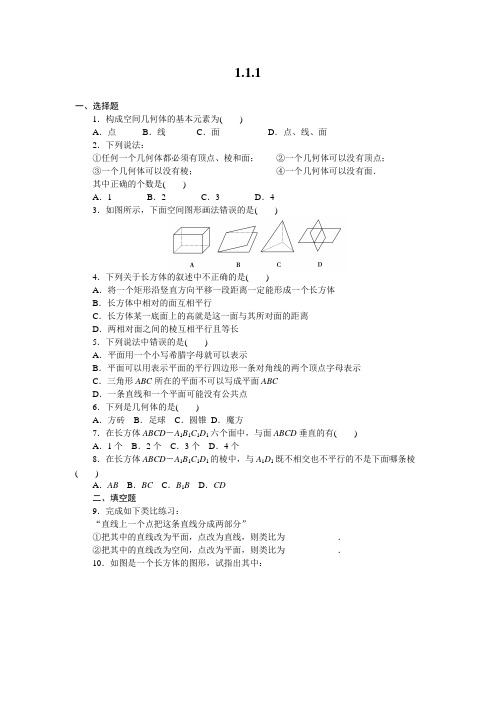

1.1.1一、选择题1．构成空间几何体的基本元素为()A．点B．线C．面D．点、线、面2．下列说法：①任何一个几何体都必须有顶点、棱和面；②一个几何体可以没有顶点；③一个几何体可以没有棱；④一个几何体可以没有面．其中正确的个数是()A．1B．2C．3D．43．如图所示，下面空间图形画法错误的是()4．下列关于长方体的叙述中不正确的是()A．将一个矩形沿竖直方向平移一段距离一定能形成一个长方体B．长方体中相对的面互相平行C．长方体某一底面上的高就是这一面与其所对面的距离D．两相对面之间的棱互相平行且等长5．下列说法中错误的是()A．平面用一个小写希腊字母就可以表示B．平面可以用表示平面的平行四边形一条对角线的两个顶点字母表示C．三角形ABC所在的平面不可以写成平面ABCD．一条直线和一个平面可能没有公共点6．下列是几何体的是()A．方砖B．足球C．圆锥D．魔方7．在长方体ABCD－A1B1C1D1六个面中，与面ABCD垂直的有()A．1个B．2个C．3个D．4个8．在长方体ABCD－A1B1C1D1的棱中，与A1D1既不相交也不平行的不是下面哪条棱()A．AB B．BC C．B1B D．CD二、填空题9．完成如下类比练习：“直线上一个点把这条直线分成两部分”①把其中的直线改为平面，点改为直线，则类比为____________．②把其中的直线改为空间，点改为平面，则类比为____________．10．如图是一个长方体的图形，试指出其中：(1)一组互相平行的面________．(2)一组互相垂直的面________．(3)一条直线与一个平面平行________．(4)一条直线与一个平面垂直________．(5)一个点到一个平面的距离________．(6)两条既不相交，也不平行的直线________．11．在立体几何中，可以把线看成________运动的轨迹．如果点运动的方向始终不变，则其运动的轨迹为__________________；如果点运动的方向时刻变化，则其运动的轨迹为__________________．12．直线平行移动，可以形成________或________．三、解答题13．画出(1)、(2)中L围绕l旋转一周形成的空间几何体．14．根据图中给出的平面图形，折叠几何模型．15．下图为一个正方体表面的一种展开图，图中的线段AB、CD、EF和GH在原正方体中不在同一平面内的共有多少对？16．取两张长方形的纸，根据下图分别演示两个平面的位置关系．17．请将图中各图补上适当的虚线，使它们能比较直观地看出是立体图形．1 D点、线、面共同构成空间几何体．2 B球只有一个曲面围成，故①错，②对，③对，由于几何体是空间图形，故一定有面，④错．故选B.3 DD项中的两个平面没有按照实虚线的画法规则作图，故选D.4 A本题主要考查长方体的有关性质，其关键是要从各个角度认识长方体．A选项中，若矩形斜放，则不会形成长方体，故选A.5 C由平面的表示法知A，B正确，从长方体模型可看出，直线和平面可以无公共点．故选C.6 C几何体是一个几何图形，它只考虑物体占有空间部分的形状和大小，而不是实实在在的物体．7 D与面ABCD垂面的有面A1ADD1、面ABB1A1、面BCC1B1和面CDD1C1共4个．8 B由图形可以看到与A1D1既不平行也不相交的棱共有4条，它们是AB、CD、BB1和CC1；BC与A1D1是平行关系，故选B.9①直线把所在的平面分成两部分．②平面把空间分成两部分．10答案不惟一，如(1)平面A1B1C1D1与平面ABCD、平面ADD1A1与平面BCC1B1等．(2)平面ABCD与平面BCC1B1、平面ABB1A1与平面A1B1C1D1等．(3)A1B1与平面ABCD、AD与平面BCC1B1等．(4)A1A与平面ABCD、B1C1与平面CDD1C1等．(5)点D1到平面ABCD距离为D1D的长度，点A到平面CDD1C1距离为AD的长度等．(6)A1D1与B1B、AB与B1C1等．11点一条直线或一条线段一条曲线或曲线的一段12平面曲面13(1)L与l平行，旋转过程中L上各点与l的距离均相等，产生的曲面是圆柱面，如图(1)．(2)L与l相交，旋转产生的曲面是以L与l的交点为顶点的圆锥面，如图(2)．1415如图，将展开图恢复为正方体，则有AB与CD，AB与GH，EF与GH共3对不在同一平面内的线段．16略多动手操作对发展空间想象能力颇有助益．17用虚线把被平面遮住的部分画出，如下图的立体图形．。

1.1.1构成空间几何体的基本元素一、选择题1．下列不属于构成空间几何体的基本元素的是()A．点B．线段C．曲面D．多边形(不包括内部的点)答案 D解析空间中的几何体是由点、线、面构成的，而线有直线和曲线之分，面有平面和曲面之分，只有多边形(不包括内部的点)不属于构成几何体的基本元素．2．下列说法正确的是()A．水平放置的平面是大小确定的平行四边形B．平面ABCD即平行四边形ABCD的四条边围起来的部分C．一条直线和一个平面一定会有公共点D．平面是光滑的，可向四周无限延展答案 D解析平面可以用平行四边形来表示，但平行四边形只是平面的一部分，不能理解为平面，A错；平面是一个抽象的概念，是无限延展的，没有大小、厚薄之分，B错；直线和平面可以没有公共点，此时直线和平面平行，C错．故选D.3．下列关于长方体的叙述中不正确的是()A．将一个矩形沿竖直方向平移一段距离一定能形成一个长方体B．长方体中相对的面互相平行C．长方体某一底面上的高就是这一面与其所对面的距离D．两相对面之间的棱互相平行且等长答案 A解析A选项中，若矩形斜放，则不会形成长方体，故选A.4．下列四个长方体中，由图中的纸板折成的是()答案 A解析根据题图中纸板的折叠情况及特殊面的阴影部分可以判断B，C，D不正确，故选A.5.某同学制作了一个对面图案相同的正方体礼品盒(如图)，则这个正方体礼品盒的表面展开图应该为()答案 A解析两个☆不能并列相邻，B、D错误；两个※不能并列相邻，C错误，故选A.也可通过实物制作检验来判定．6．两个平面可以将空间分成()A．3部分B．4部分C．2或4部分D．3或4部分答案 D解析当两平面平行时，将空间分成3部分；当两平面相交时，将空间分成4部分，故选D.二、填空题7．下列说法：①任何一个几何体都必须有顶点、棱和面；②一个几何体可以没有顶点；③一个几何体可以没有棱；④一个几何体可以没有面．其中正确的是________．(填序号)答案②③解析球只有一个曲面围成，故①错，②③对，由于几何体是空间图形，故一定有面，④错．8.在如图所示的长方体ABCD－A′B′C′D′中，互相平行的平面共有________对，与A′A 垂直的平面是________________．答案3平面ABCD，平面A′B′C′D′解析平面ABCD与平面A′B′C′D′平行，平面ABB′A′与平面CDD′C′平行，平面ADD′A′与平面BCC′B′平行，共3对．与AA′垂直的是平面ABCD，平面A′B′C′D′.9．线段AB的长为5 cm，在水平面上向右移动4 cm后记为CD，将CD沿铅垂线方向向下移动3 cm后记为C′D′，再将C′D′沿水平方向向左移动4 cm后记为A′B′，依次连接构成长方体ABCD－A′B′C′D′.(1)该长方体的高为________ cm.(2)平面A′B′BA与平面CDD′C′间的距离为________ cm.(3)点A到平面BCC′B′的距离为________ cm.答案(1)3(2)4(3)5解析如图，(1)该长方体的高为3 cm.(2)平面A′B′BA与平面CDD′C′间的距离为4 cm.(3)A到平面BCC′B′的距离为5 cm.10．一个正方体去掉一个“角”后减少了一个顶点，这个几何图形是________．(填序号)答案③解析正方体共有8个顶点，去掉一个“角”后减少了一个顶点即有7个顶点．11．如图是一个正方体的表面展开图，A，B，C均为所在棱的中点，D为正方体的顶点．若正方体的棱长为2，则封闭折线ABCDA的长为________．答案2＋25＋ 6解析如图，AB＋BC＋CD＋DA＝2＋6＋5＋ 5＝2＋25＋6，即折线ABCDA的长为2＋25＋ 6.AB＋BC＋CD＋DA＝2＋6＋5＋5＝2＋25＋ 6.三、解答题12．如图所示，指出几何体的点、线、面．解其中的点有A，B，C，D，M，N.其中的线有AB，BC，CD，DA，MA，MB，MC，MD，NA，NB，NC，ND.其中的平面有平面MAD，平面MAB，平面MBC，平面MDC，平面NAB，平面NAD，平面NDC，平面NBC.13．如图所示是一个正方体表面的展开图，图中四条线段AB，CD，EF和GH在原正方体中的位置关系是什么？解选择一个面为底面，将图形向上折成正方体，如图，点G与点C重合，点F与点B重合，则线段AB与EF相交，线段HG与CD相交，线段EF与CD平行．四、探究与拓展14．如图，模块①－⑤均由4个棱长为1的小正方体构成，模块⑥由15个棱长为1的小正方体构成．现从模块①－⑤中选出三个放到模块⑥上，使得模块⑥成为一个棱长为3的大正方体，则下列选择方案中，能够完成任务的为()A．模块①，②，⑤B．模块①，③，⑤C．模块②，④，⑤D．模块③，④，⑤答案 A解析先将⑤放入⑥中的空缺部分，然后在上层放入①②，可得正方体，而可验证其余不合题意．故选A.15．如图是边长为1 m的正方体，有一蜘蛛潜伏在A处，B处有一小虫被蜘蛛网粘住，请制作出模型，将正方体剪开，描述蜘蛛爬行的最短路线．解通过正方体的展开图(如图所示)，可以发现，AB间的最短距离为A，B两点间的线段的长，为22＋12＝5(m)．由展开图可以发现，C点为其中一条棱的中点．爬行的最短路线如图(1)～(6)所示．。

1.1.4直观图画法【课时目标】1．了解斜二测画法的概念．2．会用斜二测画法画出一些简单的平面图形和立体图形的直观图．用斜二测画法画水平放置的平面图形直观图的步骤：(1)在空间图形中取互相________的x轴和y轴，两轴交于O点，再取z轴，使∠xOz ＝________，且∠yOz＝________．(2)画直观图时把它们画成对应的x′轴、y′轴和z′轴，它们相交于O′，并使∠x′O′y′＝______(或______)，∠x′O′z′＝________，x′轴和y′轴所确定的平面表示水平面．(3)已知图形中平行于x轴、y轴或z轴的线段，在直观图中分别画成平行于x′轴、y′轴或z′轴的线段．(4)已知图形中平行于x轴或z轴的线段，在直观图中保持原长度________；平行于y 轴的线段，长度为原来的________．一、填空题1．下列结论：①角的水平放置的直观图一定是角；②相等的角在直观图中仍然相等；③相等的线段在直观图中仍然相等；④两条平行线段在直观图中对应的两条线段仍然平行．其中正确的有__________(填序号)．2．具有如图所示直观图的平面图形ABCD的形状是____________．3．如图，正方形O′A′B′C′的边长为1 cm，它是水平放置的一个平面图形的直观图，则原图的周长是________ cm．4．下面每个选项的2个边长为1的正△ABC的直观图不是全等三角形的一组是______(填序号)．5．△ABC面积为10，以它的一边为x轴画出直观图，其直观图的面积为________．6．一个水平放置的平面图形的直观图是一个底角为45°，腰和上底长均为1的等腰梯形，则该平面图形的面积等于__________．7．利用斜二测画法得到：①三角形的直观图是三角形；②平行四边形的直观图是平行四边形；③正方形的直观图是正方形；④菱形的直观图是菱形．以上结论，正确的是______________．8．水平放置的△ABC的斜二测直观图如图所示，已知A′C′＝3，B′C′＝2，则AB边上的中线的实际长度为____________．9．如图所示，为一个水平放置的正方形ABCO，它在直角坐标系xOy中，点B的坐标为(2,2)，则在用斜二测画法画出的正方形的直观图中，顶点B′到x′轴的距离为______．二、解答题10．如图所示，已知几何体的三视图，用斜二测画法画出它的直观图．11．如图所示，梯形ABCD中，AB∥CD，AB＝4 cm，CD＝2 cm，∠DAB＝30°，AD ＝3 cm，试画出它的直观图．能力提升12．已知△ABC的平面直观图△A′B′C′是边长为a的正三角形，那么原△ABC的面积为________．13．在水平放置的平面α内有一个边长为1的正方形A′B′C′D′，如图，其中的对角线A′C′在水平位置，已知该正方形是某个四边形用斜二测画法画出的直观图，试画出该四边形的真实图形并求出其面积．直观图与原图形的关系1．斜二测画法是联系直观图和原图形的桥梁，可根据它们之间的可逆关系寻找它们的联系；在求直观图的面积时，可根据斜二测画法，画出直观图，从而确定其高和底边等；而求原图形的面积可把直观图还原为原图形；此类题易混淆原图形与直观图中的垂直关系而出错，在原图形中互相垂直的直线在直观图中不一定垂直，反之也是．所以在求面积时应按照斜二测画法的规则把原图形与直观图都画出来，找出改变量与不变量．用斜二测画法画出的倍．水平放置的平面图形的直观图的面积是原图形面积的242．在用斜二测画法画直观图时，平行线段仍然平行，所画平行线段之比仍然等于它的真实长度之比，但所画夹角大小不一定是其真实夹角大小．1．1．4直观图画法答案知识梳理(1)垂直90°90°(2)45°135°90°(4)不变一半作业设计1．①②⑤解析由斜二测画法的规则判断．2．直角梯形3．8解析根据直观图的画法，原几何图形如图所示，四边形OABC 为平行四边形，OB ＝22，OA ＝1，AB ＝3，从而原图周长为8 cm ．4．③ 5．522 解析 设△ABC 面积为S ， 则直观图面积S ′＝24S ＝522． 6．2＋ 2解析 如图1所示，等腰梯形A ′B ′C ′D ′为水平放置的原平面图形的直观图，作D ′E ′∥A ′B ′交B ′C ′于E ′，由斜二测直观图画法规则，直观图是等腰梯形A ′B ′C ′D ′的原平面图形为如图2所示的直角梯形ABCD ，且AB ＝2，BC ＝1＋2，AD ＝1，所以S ABCD ＝2＋2．图1 图27．①②解析 斜二测画法得到的图形与原图形中的线线相交、相对线线平行关系不会改变，因此三角形的直观图是三角形，平行四边形的直观图是平行四边形． 8．2．5解析 由直观图知，原平面图形为直角三角形，且AC ＝A ′C ′＝3，BC ＝2B ′C ′＝4，计算得AB ＝5，所求中线长为2．5．9．22 解析画出直观图，则B ′到x ′轴的距离为22·12OA ＝24OA ＝22．10．解 (1)作出长方体的直观图ABCD －A 1B 1C 1D 1，如图a 所示；(2)再以上底面A 1B 1C 1D 1的对角线交点为原点建立x ′，y ′，z ′轴，如图b 所示，在z ′上取点V ′，使得V ′O ′的长度为棱锥的高，连结V ′A 1，V ′B 1，V ′C 1，V ′D 1，得到四棱锥的直观图，如图b ；(3)擦去辅助线和坐标轴，遮住部分用虚线表示，得到几何体的直观图，如图c ．11．解 (1)如图a 所示，在梯形ABCD 中，以边AB 所在的直线为x 轴，点A 为原点，建立平面直角坐标系xOy ．如图b 所示，画出对应的x ′轴，y ′轴，使∠x ′O ′y ′＝45°． (2)在图a 中，过D 点作DE ⊥x 轴，垂足为E ．在x ′轴上取A ′B ′＝AB ＝4 cm ，A ′E ′＝AE ＝323≈2．598 cm ；过点E ′作E ′D ′∥y ′轴，使E ′D ′＝12ED ，再过点D ′作D ′C ′∥x ′轴，且使D ′C ′＝DC ＝2 cm ．(3)连结A ′D ′、B ′C ′，并擦去x ′轴与y ′轴及其他一些辅助线，如图c 所示，则四边形A ′B ′C ′D ′就是所求作的直观图．12．62a 2解析 画△ABC 直观图如图(1)所示：则A ′D ′＝32a ，又∠x ′O ′y ′＝45°，∴A ′O ′＝62a ． 画△ABC 的实际图形，如图(2)所示，AO ＝2A ′O ′＝6a ，BC ＝B ′C ′＝a ， ∴S △ABC ＝12BC·AO ＝62a 2．13．解四边形ABCD的真实图形如图所示，∵A′C′在水平位置，A′B′C′D′为正方形，∴∠D′A′C′＝∠A′C′B′＝45°，∴在原四边形ABCD中，DA⊥AC，AC⊥BC，∵DA＝2D′A′＝2，AC＝A′C′＝2，∴S四边形ABCD＝AC·AD＝22．。
