控制转移类指令✧用于实现分支、循环、过程等程序结构，是仅次于传送指令的最常用指令.✧控制转移类指令通过改变IP（和CS）值，实现程序执行顺序的改变说明✧只有中断返回指令（IRET）改变控制标志位✧许多转移指令受状态标志位的影响1.无条件转移指令(JMP 操作数；程序转向label标号指定的地址)◆寻址方式：直接寻址方式转移地址象立即数一样，直接在指令的机器代码中，就是直接寻址方式间接寻址方式转移地址在寄存器或主存单元中，就是通过寄存器或存储器的间接寻址方式◆目标地址范围✓段内（注意转移范围是+ -，即前后都可以转移！当向地址增大方向转移时，位移量为正；向地址减小方向转移时，位移量为负）✡段内转移——近转移（near）⏹转移范围用二个字节表达，在当前代码段64KB范围内转移（±32KB范围）⏹不需要更改CS段地址，只要改变IP偏移地址，由16位带符号数给出。
✡段内转移——短转移（short）⏹转移范围用一个字节表达，在当前代码段256B范围内转移（－128～＋127范围），只改变IP的值，由8位带符号数给出。
✓段间段间转移——远转移（far）从当前代码段跳转到另一个代码段，可以在1MB范围需要更改CS段地址和IP偏移地址目标地址必须用一个32位数表达，叫做32位远指针，它就是逻辑地址。
段间间接转移指令中，目的地址存放在连续4个存储单元字节中，低字节两个单元的内容代替IP，高字节两个单元的内容代替CS。
注：实际编程时，汇编程序会根据目标地址的距离，自动处理成短转移、近转移或远转移程序员可用操作符short、near ptr或far ptr强制.✌思考：如果转移超过16BIT，怎么办？答：变成段间转移。
JMP 1234H 这个指令对否？JMP 12345678H呢？2、条件转移指令（Jcclable；条件满足，发生转移：IP←IP＋8位位移量；条件不满足，顺序执行）注意：1.Jcc本身不是一条指令，它是条件转移指令的统称。

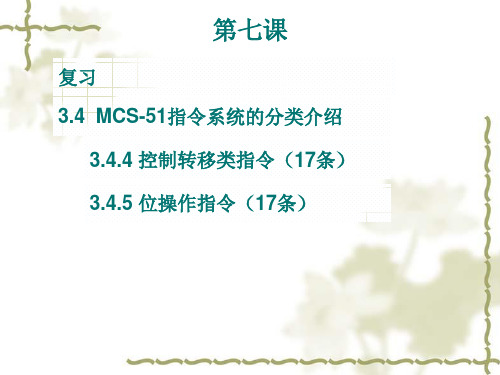

控制转移类指令和位操作指令(一).控制转移类指令计算机运行过程中，有时因为操作的需要，程序不能按顺序逐条执行指令，需要改变程序运行方向，即将程序跳转到某个指定的地址再顺序执行下去。
控制转移类指令的功能就是根据要求修改程序计数器PC的内容，以改变程序运行方向，实现转移。
控制转移类指令可分为：无条件转移、条件转移、绝对转移、相对转移和调用、返回指令。
下面我们将分类介绍。
1．无条件转移指令（4条）LJMP add16 ；add16→PC，无条件跳转到add16地址，可在64KB范围内转移，称为长转移指令AJMP add11 ；add11→PC，无条件转向add11地址，在2KB范围内转移SJMP rel ；PC＋2＋rel→PC，相对转移，rel是偏移量，8 位有符号数，范围－128～127，即可向后跳转128，向前可跳转127JMP @A+DPTR ；A+DPTR→PC ，属散转指令，无条件转向A与DPTR内容相加后形成的新地址例执行指令LJMP 9100H不管这条指令存放在哪里，执行时将使程序转移到9100H,和AJMP，SJMP指令是有差别的。
例程序2000H MOV R0 , #10H ；10H→PC2002H SJMP 03H ；PC+2+rel=2002H+2+03H=2007H→PC┇┇2006H ┇2007H ┇从说明中可见，执行SJMP 03H 指令后，马上跳转到2007H地址执行程序。
2．条件转移指令（8条）条件转移指令是根据某种特定条件转移的指令。
条件满足时转移，条件不满足时则顺序执行下面的指令。
JZ rel ；A=0转向PC+2+rel→PC，A≠0顺序执行JNZ rel ；A≠转向PC+2+rel→PC ，A＝0顺序执行CJNE A, direct, rel ；A≠ (direct)转向PC+3+rel→PC且当A>(direct)，Cy=0；当A<(direct)，Cy=1；否则A=(direct)，PC+3→PC即顺序执行CJNE A, #data, rel ；A data P转向PC+3+rel→PC且当A >data，Cy=0；当A <data，Cy=1，；A=data，PC+3→PC顺序执行CJNZ Rn, #data, rel ；Rn≠data转向PC+3+rel→PC；且当Rn>data，Cy=0,当Rn<data，Cy=1；Rn=data，PC+3→PC顺序执行CJNE @Ri,#data, rel ；(Ri) ≠data ，PC+3+rel→PC；且当(Ri)>data ，Cy=0，当(Ri)<data，Cy=1；(Ri)=data， PC+3→PC顺序执行DJNZ Rn, rel ；Rn－1→Rn ，Rn ≠0转向PC+2+rel→PC；Rn=0，PC+2→PC顺序执行DJNZ direct, rel ；(direct)－1→(direct)，(direct) ≠0转向 PC+2+rel→PC；(direct)=0 ，PC+2→PC顺序执行注意：1）CJNE类指令借用进位标志Cy作为比较结果的标志位。
第十一讲控制转移类指令
教学方法: 讲授法
教学目的:
1、了解控制转移类指令的分类
2、掌握条件转移指令的特点及应用
教学重点：
条件转移指令的特点及应用
教学难点：
条件转移指令的特点及应用
教学环节
组织教学：（2分钟）检查学生人数，强调作业要求。
复习提问：1、控制转移指令是如何分类的？
2、无条件转移指令、调用指令分是哪几个？
引入新课：
二、条件转移指令
实现按照一定条件决定转移的方向。
分三类。
1、判零转移
JZ rel
JNZ rel
JZ rel ；若（A）= 0 ，则转移，否则顺序执行。
JNZ rel ；若（A）≠0，则转移，否则顺序执行。
转移目的地址= （PC）+ 2 + rel
不影响任何标志位。
例1、将外RAM的一个数据块（首地址为DATA1）传送到内部数据RAM（首地址为DATA2），遇到传送的数据为零时停止传送，试编程。
解：MOV R0，#DATA2
MOV DPTR，#DATA1
LOOP1：MOVX A，@DPTR
JZ LOOP2
MOV @R0，A
INC R0
INC DPTR
SJMP LOOP1
LOOP2：SJMP LOOP2
2、比较转移指令
功能：比较二个字节中的值，若不等，则转移。
CINE A，#data，rel
CJNE A，direct，rel
CJNE @Ri，#data，rel
CJNE Rn，#data，rel
该类指令具有比较和判断双重功能，比较的本质是做减法运算，用第一操作数内容减去第二操作数内容，但差值不回存。
转移目的地址= （PC）+ 3 + rel
若第一操作数内容小于第二操作数内容，则（C）= 1，否则（C）= 0。
该类指令可产生三分支程序：
即，相等分支；大于分支；小于分支。
例2、设P1口的P1.0 ~ P1.3为准备就绪信号输入端，当该四位为全1时，说明各项工作已准备好，单片机可顺序执行，否则，循环等待。
解：MOV A，P1
ANL A，#0FH
CJNE A，#0FH，W AIT ；P1.0 ~ P1.3不为全1时，返回W AIT
MOV A，R2
······
3、循环转移指令
DJNZ Rn，rel ；（二字节指令）
DINZ direct，rel ；（三字节指令）
本指令也为双功能指令，即减1操作和判断转移操作。
第一操作数内容减1后，若差值不为零，则转移；否则顺序执行。
转移目的地址= （PC）+ 2或3 + rel
例3、将8031内部RAM的40H ~ 4FH单元置初值#A0H ~ #AFH。
解：MOV R0，#40H
MOV R2，#10H
MOV A，#0A0H
LOOP：MOV @R0，A
INC R0
INC A
DJNZ R2，LOOP
······
小结:1、无条件转移指令共有几条?
2、CJNE指令与DJNZ指令有何区别？作业：作业：P96 3.6 3.7。
