36 控制转移类指令

格式：ppt
大小：141.50 KB
文档页数：17

下载文档原格式

转移指令及位操作指令

7
• 例：利用子程序调用编写令20H-2AH， 30H-3EH，40H-4FH 三个区域清零的程序
可编辑版
8
ORG 1000H
MOV SP,#70H
MOV R0,#20H
MOV R2,#0BH
ACALL ZERO
MOV R0,#30H
MOV R2,#0FH
ACALL ZERO
MOV R0,#40H
• 1、已知某单片机监控程序始址为A080H，问用什么办法是单片机开机后自动执行监控程序
• 2、已知MA=0500H，问8051单片机执行如下指令
•
MOV SP ，#70H
• MA：LCALL 8192H
• 堆栈中数据如何变化，PC中内容是什么
可编辑版
11
• 3、已知外部RAM中以3000H为始址的数据块以零为结束标志，试编程将之传送到以30H为始址的内部RAM区
LCALL 标号；标号表示子程序首地址 ACALL 标号来调用子程序。
可编辑版
5
(2)返回指令（2条）
子程序执行完后必须回到主程序，如何返
回呢？只要执行一条返回指令就可以了。
RET
；子程序返回指令
RETI
；中断子程序返回指令
两者不能互换使用。
可编辑版
6
4. 空操作指令（1条）
NOP
可编辑版
可编辑版
17
（2）判位直接寻址位转移指令 JB bit，rel JNB bit，rel JBC bit，rel 第一条指令:如果指定的（bit）=1，则转移，否则顺序执行，第二条指令功能相反。
同样理解：JB bit，标号第三条指令是如果指定的（bit）=1，则转移，并把该位清0，否则顺序执行。

控制转移类指令.ppt

无条件地转移到其他代码段内标号所指定的目标地址处。操作：如果标号为其它代码段内定义的标号，则
（IP）←标号的偏移地址（CS）←标号的段地址如果标号为本代码段内定义的标号，则该指令同JMP NEAR PTR lable。说明： ① 也可直接使用数值表达式来给出目标地址，这时可省略FAR属性说明。 JMP 2000H：0100H ② 机器指令代码直接提供了转向地址的段地址和偏移地址，属于直接转移方式。 ③ 使用绝对地址来表示转移目标地址，因此属于绝对转移。
（2）条件转移指令分为以下四类。
① 单标志位测试转移指令通过测试单个标志位的状态来决定是否转移的指令。例：
ADD AX，BX JC LAB1 ；如果 CF = 1，转至 LAB1
CMP CX，DX JE LAB2 ；如果 ZF = 1，转至 LAB2
② 无符号数比较转移指令
该类指令将参与比较的两个数据看作是无符号数，并根据比较运算后标志位CF和ZF的状态来判断它们之间的大小关系，从而决定是否转移。例：
说明：
① 8位位移量是带符号数，因此跳转的范围为（ -128 --- +127 ）。
② 指令中的转移目标地址用相对于当前IP所指向指令的相对位移量来表示，因此属于相对转移。
例1：
0000H EB 04 0002H B0 01 0004H B3 02 0006H B1 03
┇
例2：
0000H B0 01 0002H B3 02 0004H B1 03 0006H EB F8 0008H B2 04
JBE/JNA 标 CF=1或ZF=1 号
JG/JNLE 标 SF⊕OF=0且
号
ZF=0
带符号数比较转移
JGE/JNL 号

控制转移指令

下面是一个含有无条件转移指令的简单程序的列表文件，它是由汇编语言源程序翻译后产生的。即：
;行号偏移量机器码程序
1 0000 CODE SEGMENT
2 ASSUME CS:CODE
3 0000 0405 PROG_S:ADD AL, 05H
4 0002 90 NOP
5 0003 EBFB JMP SHORT PROG_S
段内间接转移指令
这类指令转向的16位有效地址存放在一个16位寄存器或字存储单元中
用寄存器间接寻址的段内转移指令，要转向的有效地址存放在寄存器中，执行的操作是寄存器的内容送到IP中
例
JMP BX
若该指令执行前BX=4500H,则指令执行时，将当前IP修改成4500H,程序转到段内偏移地址为4500H处执行
返回地址的IP入栈
由于存放CALL指令的内存首地址为CS:IP=2000:1050H,该指令占3个字节，所以返回地址为2000:1053H,即IP=1053H.于是1053H被推入堆栈
根据当前IP值和位移量DISP计算出新的IP值，作为子程序的入口地址，即:
IP=IP+DISP=1053H+1234H=2287H
中断：INT—中断、INTO—溢出中断、IRET—中断返回
1、无条件转移和过程调用指令
1）JMP无条件转移指令
指令格式：JMP目的
指令功能：使程序无条件转移到指令中指定的目的地址去执行。
这类指令又分为两种类型：
第一种类型：段内转移或近（NEAR）转移，转移指令目的地址和JMP指令在同一代码段中，转移时仅改变IP寄存器的内容，段地址CS的值不变。
JMP DWORD PTR[SI+0125H]
设指令执行前，CS=1200H,IP=05H,DS=2500H,SI=1300H,内存单元（26425H)=4500H,（26427H)=32F0H.而指令中的位移量DISP=0125H,其中高位部分为DISP_H=01H,低位部分DISP_L=25H

程序控制指令

中断溢出时中断
INT 中断类型 INTO
中断返回
IRET 5
1.转移指令
➢转移指令的实质：改变IP(或者CS和IP)的内容。
➢对标志位flags的影响: 所有转移指令不会影响标志位flags。
➢分类: 分为无条件转移和条件转移两种。
2020/2/17
6
(1) 无条件转移指令 - JMP
本指令无条件转移到指定的目标地址, 以执行从该地址开始的程序段。根据设置CS、IP的方法，JMP指令可实现短\近\远距离跳转, 指令分成4 种情况。
由于是段内转移,故转移后CS内容保持不变
2020/2/17
8
无条件段内转移
• 直接转移： JMP Lable
近地址标号
┇
• 转移目标地址：
位移量
JMP Lable
代
码
┇
段
段基地址CS不变；
CS : IP=Label
偏移地址IP=当前IP+位移量(16位)
┇
2020/2/17
9
②段内间接转移
转移的目标地址由寄存器或存储单元的内容给出。
例中的DWORD PTR表示转移地址是一个双字。
2020/2/17
15
无条件段间转移
• 间接转移： JMP DWORD PTR[BX]
2020/2/17
CS : IP
[BX]
IP CS
┇
JMP
┇
指令码
┇
XXH XXH XXH XXH
┇
代码段 1
代码段 2
数据段
16
JMP DWORD PTR [SI]的机器码
2020/2/17

串操作、控制转移指令

•STOS指令不影响标志位。
机械工程学院
14
微机与接口技术
例，将字符“#”装入以AREA为首地址的100个字节中 LEA MOV MOV CLD REP HLT DI, AREA CX, 100 AL, ‘ #’ STOSB
机械工程学院
15
微机与接口技术例，设有一长度为100的数据块，首地址为BLOCK，把其中的正数放到首地址为PLUS_DATA的缓冲区，负数放到首地址为MINUS_DATA 的缓冲区 START: LEA SI, BLOCK LEA DI, PLUS_DATA LEA BX, MINUS_DATA MOV CX, 100 CLD LODSB TEST AL, 80H JNZ MIUS ；ZF=0,负数 STOSB ；ZF=1,正数 JMP AGAIN XCHG BX, DI STOSB XCHG BX, DI DEC CX JNZ GOON HLT
机械工程学院
17
GOON:
OK: DONE:
微机与接口技术
串操作指令一览表
指令重复前缀 REP REPE/ REPNE REPE/ REPNE 操作数目标，源源，目标目标源目标地址指针寄存器 ES:DI,DS:SI DS:SI ,ES:DI 6个状态标志 ES:DI DS:SI ES:DI 不影响不影响影响的标志位不影响
机械工程学院
6
微机与接口技术
例，将数据段中首地址为BUFFER1的200个字节传送到附加段首地址为BUFFER2的内存区中。可以用以下两种形式实现：
法1： LEA LEA MOV CLD MOVS DEC JNZ HLT SI, BUFFER1 DI, BUFFER2 CX, 200 BYTE PTR[DI],[SI] CX AGAIN 法2： LEA LEA MOV CLD REP HLT

控制转移类指令

控制转移类指令✧用于实现分支、循环、过程等程序结构，是仅次于传送指令的最常用指令.✧控制转移类指令通过改变IP（和CS）值，实现程序执行顺序的改变说明✧只有中断返回指令（IRET）改变控制标志位✧许多转移指令受状态标志位的影响1.无条件转移指令(JMP 操作数；程序转向label标号指定的地址)◆寻址方式：直接寻址方式转移地址象立即数一样，直接在指令的机器代码中，就是直接寻址方式间接寻址方式转移地址在寄存器或主存单元中，就是通过寄存器或存储器的间接寻址方式◆目标地址范围✓段内（注意转移范围是+ -，即前后都可以转移！当向地址增大方向转移时，位移量为正；向地址减小方向转移时，位移量为负）✡段内转移——近转移（near）⏹转移范围用二个字节表达，在当前代码段64KB范围内转移（±32KB范围）⏹不需要更改CS段地址，只要改变IP偏移地址，由16位带符号数给出。

✡段内转移——短转移（short）⏹转移范围用一个字节表达，在当前代码段256B范围内转移（－128～＋127范围），只改变IP的值，由8位带符号数给出。

✓段间段间转移——远转移（far）从当前代码段跳转到另一个代码段，可以在1MB范围需要更改CS段地址和IP偏移地址目标地址必须用一个32位数表达，叫做32位远指针，它就是逻辑地址。

段间间接转移指令中，目的地址存放在连续4个存储单元字节中，低字节两个单元的内容代替IP，高字节两个单元的内容代替CS。

注：实际编程时，汇编程序会根据目标地址的距离，自动处理成短转移、近转移或远转移程序员可用操作符short、near ptr或far ptr强制.✌思考：如果转移超过16BIT，怎么办？答：变成段间转移。

JMP 1234H 这个指令对否？JMP 12345678H呢？2、条件转移指令（Jcclable；条件满足，发生转移：IP←IP＋8位位移量；条件不满足，顺序执行）注意：1.Jcc本身不是一条指令，它是条件转移指令的统称。

控制转移类指令ppt课件(全)

（4）CJNE @Ri,#data,rel 该指令功能：若(( Ri ))≥ data，(CY)=0；若(( Ri ))＜data ,CY=1；若(( Ri ))≠ data，则PC←（PC）+rel,转移；若(( Ri ))=data，则程序顺序执行.
例：如果(A) ≠ 00H，转移到CX1；如果(R1) ≠ 10H，转移到CX2；如果(A) ≠(60H)，转移到CX3。程序段如下：
（2）指令长短不一样。LJMP是3字节指令；AJMP、 SJMP是2字节指令；JMP是1字节指令。
（3）指令机器码构成不同。AJMP、LJMP、JMP后跟的是绝对地址，而SJMP后跟的是相对地址。
（4）地址特点不同。LJMP、AJMP、SJMP的转移目标地址是固定的，程序执行过程中不变；JMP的转移目标地址随程序的执行是动态变化的。
1. 长跳转指令 LJMP (3字节) LJMP addr16 ； PC addr16
•执行该指令时, 将目标语句的16位地址addr16装入 PC, 程序无条件转向指定的目标语句执行。 •由于长跳转指令提供的是16位地址，对应64KB的程序存储器地址空间，所以可跳转到64KB程序存储器地址空间的任何地方。 •实际应用中长跳转汇编指令写作“LJMP 目标语句标号”的形式，如“LJMP LOOP”。
• 指令对A、DPTR和标志位均无影响。
注意：以上四条指令结果均不影响程序状态字寄存器 PSW 。
5.LJMP、AJMP、SJMP、JMP四条无条件转移指令的区别：
（1）转移范围不一样。LJMP、JMP转移范围是64KB； AJMP转移范围是与当前PC值同一个2KB区间；SJMP 转移范围是相对当前PC值的-128B～+127B范围内。

微机原理6_控制转移类指令

还可用SAR、ROR和RCR指令
；将AX的最低位D0移进CF
jnc even
；标志CF＝0，即D0＝0：AX内是偶数，程序转移
add ax,1
；标志CF＝1，即D0＝1：AX内的奇数，加1
even: shr ax,1
；AX←AX÷2
第2章：例题2.22解答3 用JNS指令实现
mov bx,ax
ror bx,1
done: ……
第2章：例2.24 偶校验
；对DL寄存器中8位数据进行偶校验；校验位存入CF标志
2：将最低位用移位指令移至进位标志，判断进位标志是0， AX就是偶数；否则，为奇数
3：将最低位用移位指令移至最高位（符号位），判断符号标志是0，AX就是偶数；否则，为奇数
第2章：例题2.22解答1 用JZ指令实现
test ax,01h
；测试AX的最低位D0（不用AND指令，以免改变AX）
jz even
第2章：无条件转移指令JMP（jump）
JMP label
;段内转移、相对寻址
;IP←IP＋位移量
演示
JMP r16/m16
;段内转移、间接寻址
;IP←r16/m16
演示演示
JMP far ptr label ;段间转移、直接寻址
;IP←偏移地址,CS←段地址
演示
JMP far ptr mem ;段间转移，间接寻址
第2章：例题2.22
题目：将AX中存放的无符号数除以2，如果是奇数则加1后除以2 问题：如何判断AX中的数据是奇数还是偶数？解答：判断AX最低位是“0”（偶数），还是“1” （奇数）。可以用位操作类指令
1：用逻辑与指令将除最低位外的其他位变成0，保留最低位不变。判断这个数据是0，AX就是偶数；否则，为奇数

控制转移类指令

时，计算前应加上FF，即rel＝FF90H（带符号扩展）
( 3)形成转移目标地址，
PC＝PC+rel=2002+FF90H
=1F92H，向2000H前转移
解 6：（1）产生当前PC，PC＝PC＋2＝2002H （2）形成转移目标地址，
PC＝PC＋rel＝2002＋FFFEH＝2000H，
程序在原地踏步。常写为：SJMP $； $表示0FEH
第3章 MCS-51指令系统
实训3 指令的应用 3.1 简介
3.2 寻址方式
3.3 指令系统
本章小结
习题3
⒌ 循环移位指令（4条）
① 循环左移：RL A 不影响标志位 ② 带Cy循环左移：RLC 影响Cy，P
A
③ 循环右移：RR A 不影响标志位 ④ 带Cy循环右移：RRC 影响Cy，P A
二进制数的特点：左移一位增大一倍，右移一位减少一半。在汇编语言程序中，通常用带CY（CY=0）循环左移实现乘2操作，通常用带CY（CY=0）循环右移实现除以2操作。
例3 某已知数存在R4中，试将其乘以2存在R3 中，除以2存在R2中。
编程如下：
CLR C MOV RLC MOV CLR MOV RRC A MOV R2，A A，R4 A R3，A C A，R4
3.3.5 控制转移类指令控制转移类指令的本质是改变程序计数器PC的内容，从而改变程序的执行方向。控制转移类指令分为：无条件转移指令、条件转移指令及调用和返回指令。
四、控制转移类指令
长转移指令(1 条)：LJMP 无条件转移指令绝对转移指令(1 条)：AJMP 相对转移指令(1 条)：SJMP 间接寻址的无条件转移指令(1 条)：JMP 控制转移类指令累加器 A 判 0 指令(2 条)：JZ、JNZ 条件转移比较转移指令(4 条)：CJNE 减 1 非零转移指令(2 条)：DJNZ 长调用指令(1 条)：LCALL 调用和返回指令绝对调用指令(1 条)：ACALL 返回指令(2 条)：RET、RETI 空操作指令(1 条)：NOP

3.5 控制转移和位操作指令(8)

2、条件转移指令条件转移就是程序转移是有条件的。执行条件转移指令时，如指令中规定的条件满足，则进行程序转移，否则程序顺序执行。条件转移有如下指令：（1）累加器判零转移指令：JZ rel和 JNZ rel指令这两条指令都是二字节指令，是有条件的相对转移指令，以rel为偏移量。（2）数值比较条件转移指令数值比较条件转移指令把两个操作数进行比较，比较结果作为条件来控制程序转移。共有四条指令： CJNE A，＃data，rel；累加器内容与立即数不等转移 CJNE A，direct，rn ，#data，rel ；寄存器内容与立即数不等转移 CJNE ＠Ri，＃data，rel ；内部RAM前128单元内容与立即数不等转移。
汇编语言程序中，为等待中断或程序结束，常使程序“原地踏步” ，对此可使用SJMP指令完成：HERE： SJMP HERE 或 HERE：SJMP ＄指令机器码为 80FEH。在汇编语言中，以“＄”代表PC的当前值。执行指令：L00P：SJMP L00P1，如果L00P的标号值为0100H（即SJMP这条指令的机器码存于0100H 和0101H两个单元之中），标号L00P1值为0123H，即跳转的目标地址为0123H，则指令的第二个字节（相对偏移量）应为：rel＝0123H一0102H＝21H 。（4）基址加变址寻址转移（变址转移）指令： JMP ＠A＋DPTR ；（PC）←（A）＋（DPTR）这是一条一字节转移指令，转移的目的地址=（A）＋（DPTR）。指令以DPTR内容为基址，而以A的内容作变址。只要把DPTR的值固定，而给A赋以不同的值，即可实现程序的多分支转移。键盘译码程序就是本指令的一个典型应用。（如P113例3.30）
2、位置位、复位指令 SETB C ；（Cy）←l SETB bit ；（bit）←1 CLR C ；（Cy）←0 CLR bit ；（bit）←0 3、位运算指令 ANL C，bit ；（Cy）←（Cy）∧（bit） ANL C，/ bit ；（Cy）←（Cy）∧/（ bit ） ORL C，bit ；（Cy）←（Cy）∨（bit） ORL C，/ bit ；（Cy）←（Cy）∨/（ bit ） CPL C ；（Cy）←/（Cy） CPL bit ；（bit）←/（bit）（P120例3.37) 4、位控制转移指令位控制转移指令就是以位的状态作为实现程序转移的判断条件。

控制转移类指令

MOV A，R7
RL A ；键值2倍，AJMP指令为双字节指令
MOV DPTR，#KEYG
JMP @A+DPTR
•••
KEYG： AJMP KEY0
KEYG+2： AJMP KEY1
•••
KEYG+30： AJMP KEY15
2．条件转移指令
条件转移指令是当满足给定条件时，程序转移到目标地址去执行；条件不满足则顺序执行下一条指令
用在中断服务程序的末尾 RETI与RET指令区别： RETI在返回的同
时同时释放中断逻辑
CJNE @Ri，#data，rel；
（PC）←（PC）+3 若data<（(Ri)），（PC）←（PC）+rel且Cy←0；若data>（(Ri)），（PC）←（PC）+rel且Cy←1；若data=（(Ri)），顺序执行且Cy←0
例： MOV A, #40H
MOV R0,#10H
DJNZ direct，rel ；
（PC）←（PC）+3，（direct）←（direct）-1 当（diect）≠0时，（PC）←（PC）+rel；当（direct）=0时，程序顺序执行。
注：操作数的内容先减1再判零，不等于0时转移
3．子程序调用
本指令完成两项操作：①把PC当前值压入堆栈；② 把子程序入口地址送PC。
⑴长调用指令 LCALL addr16 ；
（PC）←（PC）+3
（SP）←（SP）+1，（（SP））←（PC）7~0；
（SP）←（SP）+1，（（SP））←（PC）15~8；Biblioteka PC15~0←addr16

2.3.5控制转移指令

例：某温度控制系统，采集的温度值（Ta）放在累加器A 中,在内部RAM54H单元存放温度下限值（T54）,在55H单元存放温度上限值 (T55)。若Ta>T55，程序转向JW（降温处理程序）;若 Ta<T54,则程序转向 SW(升温处理程序); 若T55≥Ta≥T54,则程序转向FH（返回主程序）。
在指令中提供了子程序入口地址的低11位，这 11位地址的a7～a0在指令的第二字节中，a10～a8 则占据第一字节的高3位。为了实现子程序调用，该指令共完成两项操作：断点保护断点保护是通过自动方式的堆栈操作来实现的，即把PC值自动送堆栈保存起来，待子程序返回时再送回该PC值。构造目的地址目的地址的构造是在PC当前值的基础上以指令提供的11位地址取代PC的低11位，而PC的高5位不变。
二、条件转移指令
条件所谓条件转移就是指程序转移是有条件的。执行条件转移指令时，如指令中规定的条件满足，则进行程序转移，否则程序顺序执行。 1、累加器判零转移指令
JZ rel ；若(A)=0，则PC←(PC)+2+rel
若(A)≠0，则PC←(PC) +2 JNZ rel ；若(A)≠0，则PC←(PC)+2+rel 若(A)=0，则PC←(PC)+2 这两条指令都是二字节指令，是有条件的相对转
(2) 长调用指令
LCALL addr16
给出。指令执行后，断点进栈保存，调用addr16地址的子程序。因此本指令的操作内容可表出为： PC←(PC)+3 SP←(SP)+1，(SP)←(PC)7-0 SP←(SP)+1，(SP)←(PC)15-8 PC15～0←addr16 本指令是三字节指令，调用地址在指令中直接

riscv 常用指令

riscv 常用指令RISC-V是一种基于精简指令集计算机（Reduced Instruction Set Computer）架构的开源指令集架构（ISA）。

它是由加州大学伯克利分校开发的，旨在为各种应用提供一个通用的、开放的指令集架构标准。

RISC-V指令集架构具有可扩展性、灵活性和可移植性等优点，因此在各种领域得到了广泛应用。

下面将介绍RISC-V常用指令，包括数据传输指令、算术指令、逻辑指令、控制转移指令和访存指令。

1. 数据传输指令数据传输指令用于在寄存器之间传输数据。

其中，LOAD指令用于将数据从内存加载到寄存器中，STORE指令用于将寄存器中的数据存储到内存中。

例如，LW指令将32位数据加载到寄存器中，SW 指令将32位数据存储到内存中。

2. 算术指令算术指令用于执行加法、减法、乘法和除法等算术运算。

ADD指令用于将两个寄存器中的数据相加，SUB指令用于将一个寄存器中的数据减去另一个寄存器中的数据，MUL指令用于将两个寄存器中的数据相乘，DIV指令用于将一个寄存器中的数据除以另一个寄存器中的数据。

3. 逻辑指令逻辑指令用于执行与、或、非和异或等逻辑运算。

AND指令用于对两个寄存器中的数据进行与运算，OR指令用于对两个寄存器中的数据进行或运算，NOT指令用于对一个寄存器中的数据进行非运算，XOR指令用于对两个寄存器中的数据进行异或运算。

4. 控制转移指令控制转移指令用于实现程序的跳转和分支。

其中，JUMP指令用于无条件跳转到指定地址，BRANCH指令用于根据条件跳转到指定地址。

例如，J指令将程序跳转到指定的地址，BEQ指令将在两个寄存器中的数据相等时跳转到指定地址，BNE指令将在两个寄存器中的数据不相等时跳转到指定地址。

5. 访存指令访存指令用于实现对内存的读写操作。

其中，LOAD指令用于将内存中的数据加载到寄存器中，STORE指令用于将寄存器中的数据存储到内存中。

例如，LBU指令将8位无符号数据加载到寄存器中，SB指令将8位数据存储到内存中。

控制转移指令

2.条件转移指令条件转移指令 A判零转移指令（2字节）判零转移指令（字节字节）判零转移指令 • JZ rel （A）=0，转移；（PC）+2+rel PC ），转移；）（A）≠0，则顺序执行），则顺序执行;(PC)+2 PC 。 • JNZ rel （A）≠0，转移；（PC）+2+rel PC ），转移；）（A）=0，则顺序执行），则顺序执行;(PC)+2 PC
变址寻址转移指令：字节）变址寻址转移指令：（1字节）字节 JMP @A+DPTR 根据A中数值的不同中数值的不同,转向不同的子根据中数值的不同转向不同的子程序入口. 程序入口
(A)+(DPTR) PC
的值（），转向相应的处理例：根据A的值（0~3），转向相应的处理根据的值），程序。（。（LJMP指令字节）指令3字节程序。（指令字节） MOV R1，A ， RL A ；（A）；（）*2 ADD A，R1 ；（A），；（）*3 MOV DPTR，#TABLE ， JMP @A+DPTR TABLE： LJMP LOOP0；转0处理程序：；处理程序 LJMP LOOP1 ；转1处理程序处理程序 LJMP LOOP2 ；转2处理程序处理程序 LJMP LOOP3 ；转3处理程序处理程序
短转移指令：字节）短转移指令：（2字节）字节 SJMP rel (PC)+2+rel (PC) rel: 8位带符号数补码位带符号数补码转移范围: 转移范围 -128（-80H）~+127（7FH）(256B) （）（）当前地址(PC)=2000H 例:当前地址当前地址执行 SJMP 56H 结果:目标地址目标地址(PC)=2058H 结果目标地址

MCS-51单片机的指令集(分类)

RET
子程序返回
1
24
RETI
中断返回
1
24
AJMP addr11
绝对短转移
2
24
LJMP addr16
长转移
3
24
SJMP rel
相对转移
2
24
JMP @A+DPTR
相对于DPTR的间接转移
1
24
JZ rel
累加器为零转移
2
24
JNZ rel
累加器非零转移
2
24
CJNE A,direct,rel
累加器与直接地址单元比较，不等则转移
2
12
MOV direct,Rn
寄存器内容送入直接地址单元
2
24
MOV direct,direct
直接地址单元中的数据送入直接地址单元
3
24
MOV direct,@Ri
间接RAM中的数据送入直接地址单元
2
24
MOV direct,#data8
8位立即数送入直接地址单元
3
24
MOV @Ri,A
累加器内容送入间接RAM单元
DEC @Ri
间接RAM内容减1
1
12
MUL A,B
A乘以B
1
48
DIV A,B
A除以B
1
48
DA A
累加器进行十进制转换
1
12
3、逻辑操作类指令
助记符
功能说明
字节数
振荡周期
ANL A,Rn
累加器与寄存器相“与”
1
12
ANL A,direct
累加器与直接地址单元相“与”

C51控制转移类指令及位操作指令

80C5设有丰富的控制转移指令，可分为无条件转移指令、条件转移指令、循环转移指令、子程序调用和返回指令及空操作指令等。
采用助记符有：AJMP、LJMP、SJMP、JZ、 JNZ、CJNE、DJNZ、ACALL、LCALL、RET、 RETI、NOP等13种。
2
整理课件
条件转移指令
条件转移指令仅仅在满足指令中规定的条件(如累加器内容是否为零，两个操作数是否相等) 时才执行无条件转移，否则程序顺序执行。
•所调用的子程序的首地址必须与ACALL后面指令的第一个字节在同一个2 KB区域内。
19
整理课件
例：设（ SP ）＝ 60H ，（ PC ）＝ 0123H ，子程序 SUBRTN的首地址为0456H。执行指令为ACALL SUBRTN 执行结果为（PC）＋2＝0123H＋2＝0125H→（PC），将（PC）=0125H压入堆栈：25H压入（SP）＋1＝61H， 01H压入（SP）十l＝62H，此时（SP）＝62H。 addr11 PC10–0 ， PC=0456H
若(操作数1) ＞(操作数2)，清进位标志（CY）。若(操作数1) ＜(操作数2)，则置位进位标志（CY）。 • 值相等，程序继续执行。程序转移的范围是从（PC）＋3为起始的＋127～一128B 的单元地址。
6
整理课件
例：温度控制程序
某温度控制系统，A中存温度采样值Ta，(20H)=温度下限值T20，(30H)=温度上限值T30。若Ta＞T30，程序转降温JW，若Ta＜T20，程序转升温SW，若T30≥Ta≥T20程序转FH返回主程序。
；5个方波，10个状态
LOP：
CPL P1.7
；P1.7状态变反

35控制转移指令

将操作数乘以2的CL次。将补码数除以2的CL次。将操作数的高低4位或8位（字节）数据相交换。
保存其它指令移入CF的值
2
例题
1、以下指令序列，请问实现了什么功能？
MOV AL，08H ；08H → AL
SAL AL，1
；AL算术左移一位，AL=10H，
；相当于AL×2
MOV BL，AL MOV CL，2 SAL AL，CL
3.6 控制转移类指令
1、无条件转移指令 2、条件转移指令 3、循环控制指令 4、调用和返回指令
5
用于实现分支转移、循环控制、过程调用等
常用指令重点掌握：JMP/Jcc/LOOP CALL/RET 一般了解： INT n/IRET INTO LOOPZ / LOOPNZ
控制转移类指令通过改变IP（和CS）值，实现程序执行顺序的改变
next:
lea si , X
lea di , Y mov ax , [si] sub ax , [di] jns next neg ax ；neg是求补指令：0－ax mov result , ax
BCD码:二进制编码的十进制数
BCD码是十进制数,而运算器对数据做加减运算时,都是按二进制运算规则进行处理的(四位二进制相加逢十六进一),而实际上是两个十进制数相加,应该逢十进一.因此采用BCD码后,在两数相加的和小于或等于9时,十进制运算的结果是正确的;当大于9时,结果不正确,必须加6修正后才能得出正确的结果.
12
相对寻址方式
Jcc指令的操作数label是一个标号
条件转移指令的目的地址必须在现行的代码段内一个8位位移量，表示Jcc指令后的那条指令的偏移地址，到目标指令的偏移地址的地址位移 8位位移量是相对于当前IP的，且距当前IP地址－ 128～＋127个单元的范围之内，属于段内短距离转移

控制转移指令

试着汇编下列源程序，如某条通过或无法通过汇编， ① 试着汇编下列源程序，如某条通过或无法通过汇编，根据汇编信息窗口的提示，请逐条说明具体理由：据汇编信息窗口的提示，请逐条说明具体理由： ORG 1000H LJMP 1900H AJMP 1900H AJMP 1100H SJMP 1100H SJMP $ END 实训要点：实训要点： 1、观察每条指令在ROM中的存放地址。、观察每条指令在中的存放地址。中的存放地址 2、计算目的地址和当前PC指针之间的距离。、计算目的地址和当前指针之间的距离。指针之间的距离 3、比较三种指令之间的差异。、比较三种指令之间的差异。
MOV DPTR,#TAB MOV A,COUT RL A JMP @A+DPTR ORG 1000H
TAB:
AJMP ZERO AJMP ONE
2、条件转移、
反复单步执行下列程序段，结合A的内容观察JNZ L1的的内容， ①反复单步执行下列程序段，结合的内容，观察的执行情况，并看该指令的下一条指令执行后，窗口窗口P1值的变执行情况，并看该指令的下一条指令执行后，I/O窗口值的变化情况，说明该程序的功能。化情况，说明该程序的功能。 START: L0: MOV A，#0 ， CPL A JNZ L1 MOV P1,#00h SJMP L2 L1: L2: MOV P1,#0FFh SJMP L0 End
ROM地址 ROM地址目的地址是否出范围
例如：ORG 1000H AJMP 1900H 当前地址=1000H 当前PC=1002H（AJMP是2字节指令）目的地址=1900H 1、高5位地址比较法当前PC高5位=00010B 目的地址高5位=00011B
结论：不一致，因此跳转出范围。 2、范围比较法当前PC的跳转的2K范围为 PC高5位+地址低11位（0~7FFH）最小地址=00010 00000000000B=1000H 最大地址=00010 11111111111B=17FFH

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

《单片机原理与应用》教学课件
源程序： ORG 0000H ;程序开始
START: MOV P0 , #00H
;P0输出00H,LED全亮
MOV P0 , #0FFH ;P0输出FFH,LED全灭 SJMP START END ;循环 ;结束
《单片机原理与应用》教学课件
源程序：
ORG 0000H START: MOV P0 , #00H ;程序开始 ;P0输出00H,LED全亮
LJMP
之和所指向的64K程序范围内跳转
《单片机原理及应用》教学课件
2、条件转移：JZ,JNZ,CJNE,DJNZ——8条 JZ rel JNZ rel ——根据Acc的内容是否为0决定是否跳转 DJNZ direct，rel DJNZ Rn， rel ——将direct(或Rn)里的内容减 1，结果不等
DE3: DE4:
《单片机原理与应用》教学课件
四、按键控制LED发光二极管亮灭编程
分析：取P3端口的数据给P0端口。
《单片机原理与应用》教学课件
源程序： ORG 0000H ;程序开始
START: MOV P3 , #0FFH ;端口输入，先输出高电平
MOV P0 , P3 SJMP START END ;读取P3端口数据给P0端口 ; 循环 ;结束
《单片机原理及应用》教学课件
二、主要指令重点分析
（1）SJMP无条件转移指令
控制程序执行的方向，使程序从一个位置转到另一个位置去执行。指令形式：SJMP 指令标号
指令功能：指令标号用于标记指令的位置。执行本指令，程序将转到指令标
号对应的位置去执行。
注意：执行本指令不需要条件约束，一经执行即会发生程序转移。
控制转移类指令
《单片机原理与应Βιβλιοθήκη 》教学课件一、指令介绍此类指令改变程序的执行顺序——改变当前PC值无条件转移：（LJMP,AJMP,SJMP,JMP——4条）条件转移（判断跳转）：（JZ,JNZ,CJNE,DJNZ——8条）子程序调用及返回：（LCALL,ACALL,RET,RETI——4条）空操作: （NOP——1条） “耗时”一个机器周期。 do nothing!
《单片机原理与应用》教学课件
例如： ORG 0000H ;程序开始
MOV
DE1: DE2: MOV
R7 , #200
R6 , #200
;(R7)=200
;(R6)=200 ;(R6)-1不为0跳转至DE2 ;(R7)-1不为0跳转至DE1 ;结束
DJNZ R6 , DE2 DJNZ R7 , DE1 END
本段程序实现延时。
《单片机原理与应用》教学课件
例如： ORG START: MOV MOV MOV 0000H A ，#20H ;程序开始 ;(A)=20H
P1，#0FFH ;(P1)=FFH A ，P1 ;(A)=(P1),
SJMP START
END
;跳转至START位置
;结束
程序无限循环执行。
《单片机原理与应用》教学课件
《单片机原理与应用》教学课件
例如： ORG 0000H ;程序开始
MOV STR: MOV DJNZ MOV NOP END
R2 , #6 A , #20H ;(A)=20H R2 , STR ;(R2)-1不为0跳转至STR A , #0ABH ;(A)=ABH
;结束
《单片机原理与应用》教学课件
《单片机原理及应用》教学课件

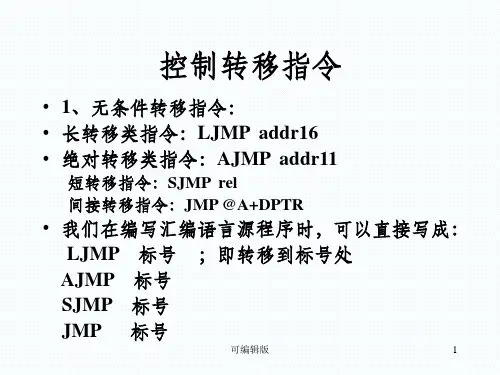

1、无条件转移：LJMP,AJMP,SJMP,JMP——4条
addr16 长跳转指令 ——可在64K范围内跳转 AJMP addr11 绝对跳转指令 ——可在指令所在的2K范围内跳转 SJMP rel 相对跳转指令 ——可在当前PC-128与+127范围内跳转 JMP @A+DPTR 间接长跳转指令 ——可在以DPTR为基址 + A为偏移量
《单片机原理及应用》教学课件
3、子程序调用及返回：（LCALL,ACALL,RET,RETI——4条）
LCALL addr16 子程序长调用指令 ——可在64K范围内调用子程序 ACALL addr11 子程序绝对调用指令 ——可在指令所在的2K范围内调用子程序
RET 子程序返回指令 ——子程序结束并返回调用的下一条指令 RETI 中断服务子程序返回指令 ——中断结束/返回被打断处的下一条指令
《单片机原理与应用》教学课件
（3）NOP 空操作指令
指令功能：不执行任何操作，具有执行时间，
通常用来实现延时功能。
例如： ORG NOP NOP 0000H ;程序开始
NOP
END ;结束
《单片机原理与应用》教学课件
三、LED发光二极管闪烁编程
单片机P0端口引脚接 LED发光二极管电路。 P0.0 — P0.7接D1—D7 输出高电平 — LED灭输出低电平 — LED亮编程：控制LED发光二极管全亮全灭闪烁。
（2）DJNZ Rn条件转移指令
控制程序执行的方向，使程序从一个地方转到另一个地方去执行。指令形式：DJNZ Rn，指令标号
指令功能：Rn指工作寄存器R0－R7。
指令标号用于标记指令的位置。
(Rn)=(Rn)-1；判断Rn中的数据是否为零；若(Rn)≠0程序将转到指令标号对应的位置去执行，若(Rn)=0将顺序向下执行。注意：执行本指令控制程序转移是有前提条件的，条件满足才发生程序转移。
DE1: DE2:
MOV R7，#200 ;(R7)=200 MOV R6，#200 ;(R6)=200 DJNZ R6，DE2 ;(R6)=(R6)-1,(R6)≠0跳转至DE2 DJNZ R7，DE1 ;(R7)=(R7)-1,(R7)≠0跳转至DE1 MOV P0 , #0FFH ;P0输出FFH,LED全灭 MOV R7，#200 ;(R7)=200 MOV R6，#200 ;(R6)=200 DJNZ R6，DE4 ;(R6)=(R6)-1,(R6)≠0跳转至DE2 DJNZ R7，DE3 ;(R7)=(R7)-1,(R7)≠0跳转至DE1 SJMP START END ;循环 ;结束
于0就跳转；等于0则不跳转继续往下走。
《单片机原理及应用》教学课件
CJNE A, #data, rel CJNE A, direct,rel CJNE @Ri,#data, rel CJNE Rn, #data, rel ——将A(或@Ri,或Rn)与#data(或direct)相比
较，其值不相等就跳转；相等则不跳转,继续往下走。

36 控制转移类指令
