一起35kV避雷器故障引起的主变跳闸事件分析摘要：避雷器在长期运行过程中，可能会出现阀片老化、劣化，或本体受潮等缺陷，若不能及时发现，可能会逐步发展成为故障，带来严重后果。
本文对一起主变35kV侧避雷器故障引起主变跳闸事件进行了详细分析，针对此次事件暴露出的问题，提出了改进措施。
关键词：避雷器；故障；分析；措施1事件概况2018年6月11日16时53分52秒670毫秒，220kV某站1号主变差动保护动作跳开三侧开关，同时35kV某站35kV PT线电流速断保护动作跳闸，重合成功。
事发时天气雷雨，站内无倒闸操作。
现场检查发现，1号主变35kV侧A相避雷器击穿，其余设备未发现异常。
6月12日0时42分，故障避雷器一次引线被拆除，1号主变恢复运行。
本次事件无负荷损失。
事件发生时系统运行方式如图1所示，开关呈黑色表示开关处于合位，呈白色表示开关处于分位。
图1 故障时系统运行图继电保护动作情况：6月11日16时53分52秒，220kV某站1号主变低压侧A相接地，同时某站35kV PT线B、C相发生相间接地短路，区外的B、C相间接地故障与区内A相接地故障形成通路，导致1号主变差动保护动作跳闸。
220kV某站1号主变三侧开关跳开后2号主变仍然通过35kVPA线-35kV PT线提供故障电流，70ms后35kV PT线电流速断动作，重合闸成功。
2.故障时过电压情况故障时过电压情况如下：（1）经查询雷电定位系统，故障跳闸前后（16时53分53秒668毫秒）35kV PT线16-17号杆段附近（距离220kV 某站4158m）有一落雷，幅值达131.0kA。
（2）事件发生前无倒闸操作；（3）故障录波如图2所示，A相接地故障前三相同时出现一同相位的过电压，故障录波显示幅值分别为：A相90.8kV，B相90.5kV，C相77.9kV。
故障录波显示的A相接地故障前三相同时出现过电压的时刻为16时53分53秒668毫秒，与雷电定位系统查到的落雷时刻完全吻合。

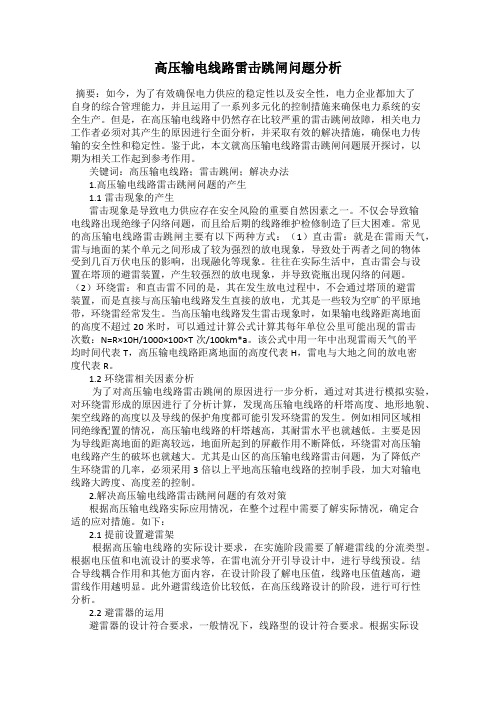

高压输电线路雷击跳闸问题分析摘要：如今，为了有效确保电力供应的稳定性以及安全性，电力企业都加大了自身的综合管理能力，并且运用了一系列多元化的控制措施来确保电力系统的安全生产。
但是，在高压输电线路中仍然存在比较严重的雷击跳闸故障，相关电力工作者必须对其产生的原因进行全面分析，并采取有效的解决措施，确保电力传输的安全性和稳定性。
鉴于此，本文就高压输电线路雷击跳闸问题展开探讨，以期为相关工作起到参考作用。
关键词：高压输电线路；雷击跳闸；解决办法1.高压输电线路雷击跳闸问题的产生1.1雷击现象的产生雷击现象是导致电力供应存在安全风险的重要自然因素之一。
不仅会导致输电线路出现绝缘子闪络问题，而且给后期的线路维护检修制造了巨大困难。
常见的高压输电线路雷击跳闸主要有以下两种方式：（1）直击雷：就是在雷雨天气，雷与地面的某个单元之间形成了较为强烈的放电现象，导致处于两者之间的物体受到几百万伏电压的影响，出现融化等现象。
往往在实际生活中，直击雷会与设置在塔顶的避雷装置，产生较强烈的放电现象，并导致瓷瓶出现闪络的问题。
（2）环绕雷：和直击雷不同的是，其在发生放电过程中，不会通过塔顶的避雷装置，而是直接与高压输电线路发生直接的放电，尤其是一些较为空旷的平原地带，环绕雷经常发生。
当高压输电线路发生雷击现象时，如果输电线路距离地面的高度不超过20米时，可以通过计算公式计算其每年单位公里可能出现的雷击次数：N=R×10H/1000×100×T次/100km*a。
该公式中用一年中出现雷雨天气的平均时间代表T，高压输电线路距离地面的高度代表H，雷电与大地之间的放电密度代表R。
1.2环绕雷相关因素分析为了对高压输电线路雷击跳闸的原因进行一步分析，通过对其进行模拟实验，对环绕雷形成的原因进行了分析计算，发现高压输电线路的杆塔高度、地形地貌、架空线路的高度以及导线的保护角度都可能引发环绕雷的发生。
例如相同区域相同绝缘配置的情况，高压输电线路的杆塔越高，其耐雷水平也就越低。

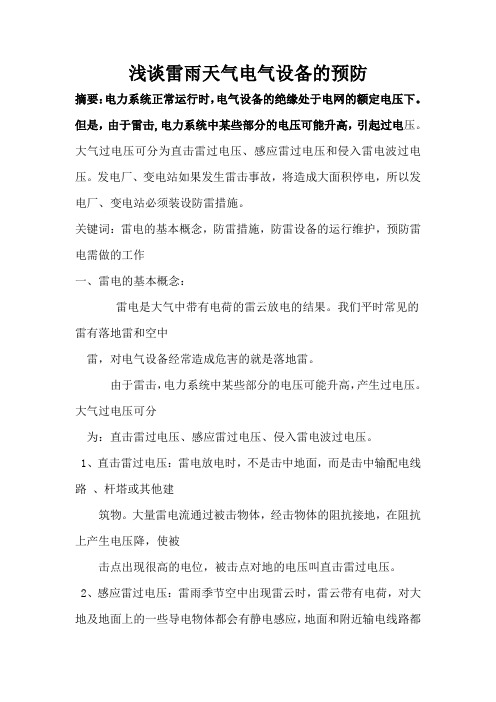

浅谈雷雨天气电气设备的预防摘要：电力系统正常运行时，电气设备的绝缘处于电网的额定电压下。
但是，由于雷击,电力系统中某些部分的电压可能升高，引起过电压。
大气过电压可分为直击雷过电压、感应雷过电压和侵入雷电波过电压。
发电厂、变电站如果发生雷击事故，将造成大面积停电，所以发电厂、变电站必须装设防雷措施。
关键词：雷电的基本概念，防雷措施，防雷设备的运行维护，预防雷电需做的工作一、雷电的基本概念：雷电是大气中带有电荷的雷云放电的结果。
我们平时常见的雷有落地雷和空中雷，对电气设备经常造成危害的就是落地雷。
由于雷击，电力系统中某些部分的电压可能升高，产生过电压。
大气过电压可分为：直击雷过电压、感应雷过电压、侵入雷电波过电压。
1、直击雷过电压：雷电放电时，不是击中地面，而是击中输配电线路、杆塔或其他建筑物。
大量雷电流通过被击物体，经击物体的阻抗接地，在阻抗上产生电压降，使被击点出现很高的电位，被击点对地的电压叫直击雷过电压。
2、感应雷过电压：雷雨季节空中出现雷云时，雷云带有电荷，对大地及地面上的一些导电物体都会有静电感应，地面和附近输电线路都会感应出异种电荷。
当雷云对地面或其他物体放电时，雷云的电荷迅速流入大地中，输电线上的感应电荷不再受束缚而迅速流动，电荷的迅速流动产生感应雷电波，其电压也很高，这种情况下产生的就是感应雷过电压。
3、侵入雷电波过电压：线路的导线上受到雷电直击或产生感应时，电磁波沿着导线以光速向发电厂升压站或变电站传递，从而使发电厂或变电站的设备上出现过电压，这种过电压就称为侵入雷电波过电压。
二．发电厂、变电站的防雷措施发电厂、变电站如果发生雷击事故，将造成大积停电事故。
遭受雷害可能来自三个方面，一是雷直击于发电厂升压站、变电站的导线或设备上，二是避雷针上落雷时产生的过电压，三是雷击线路向发电厂、变电站入侵的雷电波。
为了防止直击雷对发电厂、变电站设备的侵害，发电厂、变电站装有避雷针。
为了防止进行波的侵害，一般装有氧化锌避雷器和与此相配合的进线保护段，在中性点不直接接地系统装设消弧线圈，可减少线路雷击次数。
输电线路雷击跳闸和防治2019-06-12摘要：近年来，电⽹由于雷电引起的故障仍占很⼤⽐例，包括雷击闪络后的⼯频续流损坏绝缘⼦及其⾦具，导致线路事故。
雷击架空输电线路引起的线路停电是我国输电线路的主要事故之⼀。
⽂章根据江苏省及徐州公司输电线路被雷击跳闸的情况归纳与分析，并提出相应的防治措施。
关键词：输电线路；雷击跳闸；特征；原因；防治1 江苏输电线路雷击跳闸情况江苏位于我国⼤陆东部沿海中⼼，境内地势平坦，⽆崇⼭峻岭，⽽多湖泊河流，⽔⽹密布，海陆相邻。
除北部边缘、西南边缘为丘陵⼭地，地势较⾼外，其余⾃北向南为黄淮平原、江淮平原、滨海平原和长江三⾓洲所共同组成的坦荡⼤平原。
由于地势平坦，且纬度较⾼，雷电活动程度⼀般，年均雷电⽇为25天左右。
江苏电⽹2001～2006年110kV～500kV输电线路雷击跳闸情况见表1，其中2004年500kV输电线路的雷击跳闸率稍⾼。
表1江苏电⽹2001～2006年110kV～500kV输电线路雷击跳闸统计注：①雷击跳闸率单位：次/百公⾥•年（40雷电⽇）；②2006年雷电⽇数据还未统计到，本表中2006年雷电⽇以2001～2005年平均雷电⽇；③110kV输电线路雷击跳闸次数、线路长度和雷击跳闸率未包含⽆锡、泰州、宿迁、淮安、徐州的数据。
2 雷击故障分析以徐州的雷击跳闸线路为例进⾏详细的故障分析。
2.12003～2007年徐州公司雷击线路跳闸故障分析截⾄2007年7⽉徐州供电公司所辖的线路共发⽣了起雷击故障。
2起雷击故障未找到故障点。
详细情况详见表2。
最近发⽣的2起事故未发现准确的故障点。
表2 徐州电⽹2007年220kV～500kV输电线路雷击跳闸情况⼀览表注：近年来我公司所辖的输电线路雷击故障有上升趋势。
每年都有雷击线路故障发⽣。
详细情况见图1。
图1徐州电⽹2003～2007年220kV～500kV输电线路雷击跳闸次数⽰意图2.2 雷击跳闸特征归纳从发⽣雷击的故障点杆塔的情况、天⽓、雷电电位系统的数据综合分析可以总归纳出徐州地区发⽣输电线路雷击故障⼀些特征。
10kV配电线路故障跳闸原因分析与对策摘要：我国经济与技术的不断发展需要安全稳定的配电系统做能源后盾。
虽然各级政府和不同的企业都将配电系统列为重点防护对象，但由于配电系统复杂多样，配电线路发生故障在所难免，而这严重影响了我国经济的发展以及居民生活水平的提高。
为此，我们需要努力排除配电线路的安全隐患，提高供电的安全性和稳定性。
关键词：10kV配电线路；故障跳闸；原因分析；对策经济的发展和社会的进步带动了我国电力行业的发展，电网工程逐渐完善，人们对于电力系统运行的稳定性和可靠性也提出了更高的要求。
10kV 配电线路作为连接电网与用户的，为用户输送电能的线路，其作用难以替代，一旦出现故障，造成的影响巨大。
因此，做好 10kV 配电线路的运行维护工作，做好一些常见故障的检修处理，是非常必要的。
一、10kV配网线路故障跳闸的原因分析（一）天气原因导致的跳闸10kV配网线路故障跳闸很多时候是由于天气原因引起的，其中以大风和雷雨天气造成的跳闸频率最高。
尤其是在农村地区，由于架空线路居多，在雷雨天气就会因雷击等现象使配网线路中的导线断裂，导致停电。
并且，配网线路中的部分设备是没有安装避雷装置的，在雷雨天气中就特别容易产生雷击现象。
而雷击会产生电流，在电流的影响下开关就会跳闸。
有的开关不具备自动合闸功能，一旦开关跳闸，就会导致停电。
（二）动物迁徙鸟类、老鼠等小动物也会导致配电事故的发生。
我国的电线杆、配电箱等配电设备很多是放置地面上的，在一些空旷的野外地区或者深林地区，都会有很多小动物出没。
小动物经常在不同的季节进行迁徙、在电线杆筑巢以及啃噬电力电缆等，进而导致放置在地面的配电设备绝缘性能下降甚至损坏，严重时还会造成电力事故。
（三）用户故障出门用户故障出门现象也是导致10kV配电线路发生故障的主要原因。
通常情况下，用户故障出门指的是用户设备发生故障后引起公用线路跳闸。
其中，用户对专用电力设施维护管理不善，没有对专用电力设施进行定期试验检查、清扫，设备发生污闪放电，配变低压侧长期超负荷运行，均是导致用户设备发生电气绝缘损坏的原因。
配电线路跳闸起因及其防范供电系统是由发电系统、输电系统和配电系统三种系统所组成，配电线路则是配电系统中的主要应用设备，为用户供电并分配电能。
配电线路的应用极其广泛，但是如果受到自然环境或者施工技术的影响，会在一定程度上增加配电线路出现跳闸的概率，不利于配网供电的稳定性。
为了确保稳定的供电，必然要对造成配电线路跳闸的原因进行及时干预。
标签：配电线路;跳闸起因;防范近年来，国家电网有限公司全面推进一流配电网建设。
以“国际一流城市配电网”建设为契机，以提高“三率”水平为目标，青岛作为国家计划单列市、副省级城市，风电、光伏等分布式电源大量接入配电网，对配电网运行安全提出了新的课题与挑战。
同时，无人值守变电站数量不断增加，使故障的快速处置对故障信息监视与设备远程操作的依赖度持续提升。
一流水平的供电可靠性方能实现一流配电网建设目标，究其根本要减少停电次数和停电时间，在故障时做到高效消除故障、快速恢复供电。
为了实现这一目标，需要建立和实施一套科学实用的配电线路跳闸处置体系，通过有效运用智能电网调度、配电自动化等新技术，优化理顺配电线路跳闸处置流程，打造高效的青岛电网故障处置协同机制，及时应对日益变化的电网安全形势。
1配电线路跳闸的原因（1）电缆自身因素。
当电缆的主绝缘因各种因素被击穿后会出现跳闸的现象，导致配电线路被击穿的原因主要有以下几点：①配电线路的绝缘质量低于所规定的标准，绝缘质量较差。
②在对配电线路进行设计的过程中，没有按照要求进行设计，无法满足电压的等级和电路的实际流量。
③在对电缆进行施工或者运输电缆的过程中对配电线路造成了损伤。
④配电线路在潮湿的环境下因受潮出现老化的问题，增加配电线路被击穿的概率。
（2）电缆附件因素。
电缆附件包括三个部分，分别是电缆中间接头以及户内和户外的终端頭，因为电缆附件因素导致配电线路出现跳闸问题的现象较多。
在铺设配电线路的环节中，由于工作人员的施工水平差，或者没有掌握施工要点，从而导致配电线路没有达到所规定的绝缘等级。
一起110kV线路雷击故障跳闸分析摘要：本文分析了一起已安装避雷器的杆塔遭受雷击造成110kV线路故障跳闸的原因。
加装线路避雷器是输电线路防雷的重要技术手段，且实践证明避雷器能有效保护线路过电压，已加装避雷器杆塔一般不会发生雷击闪络。
通过对故障线路的雷电定位系统查询、故障现场勘察及避雷器试验，深入分析此次故障的原因，总结了线路跳闸的原因，并提出了应对方案。
关键词：输电线路；避雷器；故障跳闸；分析0 前言随着社会经济的发展，输电线路建设用地日益紧缺，输电线路大多建于山区，容易遭受雷击造成线路跳闸故障，线路防雷工作一直是线路运维单位的重中之重。
加装避雷器是线路防雷的重要技术措施，防雷效果显著。
本文通过详细分析一起典型的已安装避雷器杆塔遭受雷击造成110kV线路故障跳闸原因，并提出整改策略。
1 线路故障情况介绍2016年8月12日01时00分10秒，220kV青塘站110kV青横甲线1858开关Z(II)、O（II）保护动作跳闸，重合闸动作成功，C相故障，保护测距20.3kM，故障录波测距20.13kM；当时天气为雷雨大风天气。
通过测距数据知故障位置在110kV青横甲线N54-N57塔处。
经故障巡查，故障点位于该条线路N55塔处，现场发现N55塔C相绝缘子、均压环有明显放电痕迹，经排查其余线段没有发现异常，与故障定位基本吻合。
2 故障线路运行情况110kV青横甲线由220kV青塘变电站至110kV横河变电站，线路全长27.757公里，全线与110kV青横乙线共塔，共81基杆塔，于2011年06月建成投产，导线型号为LGJ-400/35，地线型号为左地线OPGW-24、右地线LGJ-70/40。
全线悬垂绝缘子为FXBW4-110/100合成绝缘子和耐张杆塔为U100BP/146H玻璃绝缘子。
3 故障原因分析3.1 雷电定位系统查询结果从雷电定位上系统查询，2016年8月12日01时00分10秒前后2分钟时间内，N53-N55塔线行周边1公里范围有雷电活动记录，最大雷电流幅值为-73.9kA。
浅析雷雨天气保护器跳闸的原因1引言雷雨天气时，安装了电源避雷器的供电线路中，线路保护设备时常出现跳闸现象，特别是地处空旷地带的供配电系统，更是频繁的跳闸，甚至会发生设备被雷电击穿损坏，给日常工作带来诸多不便。
由于各种原因，避雷器前端串联的断路器也经常发生动作，使避雷器失去保护作用。
因此，有人埋怨避雷器成了摆设，更本不起作用。
本文将从解释避雷器的供电线路中的作用和断路器、漏电断路器的工作性质，结合实际笔者在工作中遇到的跳闸情况，分析安装了避雷器的线路中各种保护设备跳闸的原因。
2 各种保护器的工作原理2.1 避雷器在线路的工作原理电涌保护器（SPD），俗称避雷器。
低压配电线路中的避雷器主要由半导体元件空气间隙组成，它们在实质上是一个限位开关，没有雷电波来的时候它两端处于开路状态，对电源和信号没有影响，当雷电波侵入并且超过某一定值时，它迅速成为通路状态，把电压箝制在一个安全范围内，把雷电大部分泄放入地。
当雷电流过后，避雷器又恢复高阻状态，保证后端设备安全正常地工作。
2.2 断路器工作原理微型断路器由操作机构、触点、保护装置（各种脱扣器）、灭弧系统等组成。
其主要触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主要电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作。
2.3 漏电断路器工作原理漏电断路器由零序电流互感器TAN、放大器A 和压低断路器等三部分组成。
设备正常工作时，电路三相电流对称，三相电流向量和为零，因此零序电流互感器的铁心中没有磁通，不动作。
当发生漏电和单相接地故障时，由于电路三相电流的向量和不为零，零序电流互感器的铁心中就有零序磁通，其二次侧就有电流，该电流经过放大镜放大后，通入开关脱扣线圈，使低压断路器发生跳闸，切断故障电路，避免发生触电事故［1］。
3安装有避雷器的线路中保护设备跳闸的原因通过对线路中三种保护器工作原理的分析，我们可以总结出雷雨天气时，装有电源避雷器的线路中各种保护设备（含避雷器前端的保护设备）为什么跳闸的三个原因.3.1 电源避雷器前端串联微型断路器为了防止电源避雷器失效时，接地短路故障电流损坏设备，保障人身安全，防雷工程应用中常常在电源SPD前端串联小型断路器作为SPD的前端保护装置。
电源避雷器的失效模式可以分为两类：开路失效模式和短路失效模式。
（1）开路失效模式：由于SPD本身的非线性元件形成或由与SPD串联的内部或外部保护设备与供电电源短路所形成，此时，供电电源的连续性在SPD失效的情况下被保证见图1。
（2）短路失效模式：由于SPD短路失本身引起或由一附加设备引起，那么电源供电将由于系统的后被保护而中断。
此时，供电系统受到保护，但是系统不再供电，见图2。
图中，PD为电涌保护器的过流保护装置：避雷器为电涌保护器；E/I为被电涌保护器保护的电气装置或设备。
因此，优先保证供电的连续性还是优先保证过电压保护的连续性，这取决与电源避雷器失效时，断开电源避雷器的前端保护装置所安装的位置［2］开路失效模式下，当通过避雷器的过电流持续时间过长，即在微秒级时间内电源避雷器还无法将雷电流全部泄放入地时，串联在电源避雷器前端的保护设备会判断为过流或短路故障，从而发生动作。
此时，虽然保证了供电的连续性，但再发生过电压时，无论是电气装置或是设备均得不到保护，而再次出现持续的过电流会使供电线路中的断路器，特别是安装在总配电处的断路器会在过压的状态下发生动作，导致系统供电中断。
短路失效模式下：这种失效模式中，串联在电源避雷器前端的保护设备会在判断为过流或短路故障时使供电线路中的断路器直接动作。
在上述两种失效模式中，如果电源避雷器前端的保护设备选择的参数与避雷器的相关参数不一致时也会发生供电线路断路器的动作，特别是避雷器前端保护设备更容易发生动作，从而使避雷器的保护效能和供电的连续性降低。
当然，我们不希望发生供电中断这种情况发生，因此，在防雷工程常常采用开路失效模式的接线法。
除避雷器的失效模式外，避雷器的安装工艺、安装位置也会影响到雷雨天气时线路供电的连续性。
（1）如避雷器两端引线过长，雷电流通过时会导致避雷器两端残压过高。
而处于过压状态的避雷器前端保护设备会动作，使线路失去保护。
如果无法及恢复避雷器前端保护设备的状态时，将会使线路上的断路器动作，可能会将被保护的设备遭到破坏，而供电的连续性也得不到保障。
（2）对于雷电流能量最大的一级保护，理论上避雷器（B级）应尽量安装在总进线空气开关（断路器）前端，如果安装不方便，也可安装在空气开关后端。
但是，如果进线前端有双电源切换装置时，必须安装在双电源切换装置的前端，从而使切换装置得到保护（现在的双电源切换装置多为机械型和电子控制型、有的还有232和485控制装置和24V消防电源，雷电流一旦通过，极易发生损坏）。
此种安装方式，在雷电流通过总空气开关直接通过前端并联的避雷器将其泄放入地，减小了空气开关的跳闸概率。
因此，合理地选择避雷器的安装模式，安装工艺和前段保护设备的参数，将有效地减少雷雨天时断路器跳闸的次数。
3.2线路中有漏电断路器在各低压电气系统中，避免触电危险的保护措施是必要的。
这种保护措施可以分为以下两种：（1）防直接接触保护：即导体的带电部分必须绝缘、覆盖、包起来或杜绝接触和电击的方式布置。
（2）间接触情况下的保护：在电气系统出现故障时，金属外壳有意外带电的可能性，这种危险必须得到防护。
通常，最大允许长久接触电压U L 为交流50V和直流120V，更高的接触电压必须在5S 内自动断开（特殊情况下在0.2S以内）。
由于人身保护措施是最优先的，其他所有的保护措施如雷电和电涌保护，必须隶属于间接接触保护措施，而且不能因为保护设备而使人身保护措施失效。
因此，为防止间接接触事故的发生，通常在电源线路中加装保护器，如TN系统，安装过流保护器和漏电保护器作为防止间接接触保护的措施。
但是，由于避雷器存在失效问题，且避雷器始终连接向保护导体，所以在避雷器与漏电断器同时存在时，会导致冲突。
这种冲突常常表现为雷雨天气时，线路中的漏电断路器频繁地动作。
以TN-S制式为例，当电源避雷器装于漏电断路器的后端时（图3），目的是实现间接接触情况下的保护。
但是，在这种布置方式下，当避雷器将浪涌电流释放到PE线路时，可能会被上游的漏电断路器解释为漏电流。
所以漏电断路器会试图切断有关电路，以达到间接接触的保护措施。
这就是为什么在雷电天气时，电源线路上的漏电断路器发生跳闸而导致线路短路的原因。
此时供电系统断电，从用户供电安全的角度来看，漏电断路器的误跳是不希望发生的，应该避免。
解决的办法是将避雷器安装在漏电器的上游，即前端（图4）。
这样泄放的浪涌电流不再经过漏电断路器，也就不会被解释成剩余电流。
这样就避免了漏电器的误跳，使电气设备用电的不间断性得到保障［3］。
将电源避雷器安装于漏电器的上游还有另一个原因。
大多数B级、C级、D级电源避雷器采用的保护模式为共模保护，即避雷器安装于每一相线、零线与地线之间。
这种情况下，当电气源设备，包括避雷器出现过载时，可能由于某种原因引起短路。
当避雷器安装在漏电断路器的下游时，这种短路避雷器成为漏电断路器动作的罪魁祸首。
由于有1P的避雷器处于零线和地线连接的纽带。
而在此时，如果设备发生漏电或人体触电，此时产生的电流不会被清楚地辨认为漏电流，结果是漏电断路器可能不动作，从而造成电气事故，更严重的后果是威胁到人身安全，虽然这样可能性极小，但仍然不能排除。
因此，对于共模保护，电源避雷器应接在漏电保护器的上游，此时，漏电保护器本身也得到保护。
而当避雷器安装与漏电断路器的上游时，一旦发生设备漏电或人身触电，漏电断路器会清晰地辨认，使漏电断路器及时、安全地断开电路。
对于D级保护，即细保护，如果采用如图5所示的保护时，可以安装在漏电断路器的下游。
此时，浪涌避雷器泄放的浪涌电流是如此之小以至于不被漏电器认为是漏电流。
类似结构的避雷器有菲尼克斯的PT系列。
既然我们不希望漏电断路器误跳，因此，漏电断路器必须能承受一定幅值的雷电流，即漏电断路器应该有这样的质量：能够安全地承载通过雷电流避雷器泄放的浪涌电流，并且在这样的浪涌电流强度下不误跳。
这就要求，漏电断路器应具有不小于3KA（8/20μs）的电涌电流的抗干扰能力［2］。
因此，在有漏电断路器的线路中，根据不同配电制式合理地选择避雷器的安装位置，将有效地减少雷雨天气时漏电断路器跳闸次数。
3.3 B级电源避雷器为间隙型（1）对于一些强电流暴露环境，位于LPZO区与LPZ1区交界的B级保护常常采用通流量大残压低和使用寿命长的火花间隙电源避雷器。
但是这种避雷器有一个弱点，就是在雷电干扰衰减后，会产生50H Z的工频续流，它必须安全地熄灭，否则会形成短路，并且可以和雷电流避雷器安装处的预期短路电流一样大，导致前一级断路器动作。
即如果预期短路电流超过了避雷器的工频续流能力，其前端保护设备必须动作，以此来切断工频续流，同时，下端设备的供电中断。
事实上，线路中的任何断路器在雷电波（10/350μs）冲击下，在大多数情况下都会导致断路器动作，即便断路器的通断能力很大，但是在长波形、高幅值的电流的冲击下同样会动作［4］。
（2）在雷电流通过火花间隙避雷器时，由于火花间隙会产生欠压，使线路上的设备承受瞬间低压。
此时，由于断路器的欠压功能，同样会导致断路器动作，从而保护后端的用电设备。
（3）当B级火花间隙避雷器与C级氧化锌敏电阻避雷器之间的距离很远时（如几百米），距离中会产生二次浪涌电压。
此电压会导致B级保护中的火花间隙放电，这种动作在涉及中要给予考虑，否则当工频续流堆积时供电的连续性就会受到威胁，即线路中的保护设备可能发生跳闸。
4结论综上所述，线路中的断路器或避雷器前端的保护设备在雷雨天气时跳闸，有多种原因造成。
对于防雷工程来讲，首先，要从避雷器的选择和安装入手，严格按照规范和产品的安装说明安装避雷器，最大限度地保证在雷雨天气时，避雷器前端的保护设备首先不动作：其次，要保证都是为了供电的连续性和终端设备得到保护，这是我们装电源避雷器的最终目的。
