实验二 Vlan配置

实验二虚拟局域网VLAN实验1 交换机端口隔离【实验名称】交换机端口隔离【实验目的】理解Port Vlan的配置。

【背景描述】假设此交换机是宽带小区城域网中的一台楼道交换机,住户PC1连接在交换机的0/5口；住户PC2连接在交换机的0/15口。

现要实现各家各户的端口隔离。

【实现功能】通过PORT VLAN实现本交换机端口隔离。

（通过虚拟局域网技术可以隔离网络风暴，提高网络的性能，降低无用的网络开销，并能提高网络的安全性,保密性。

）【实现拓扑】PC1 PC2F0/5 F0/15Vlan10 Vlan20【实验设备】S2126G或S3760交换机 (1台)【实验步骤】步骤1.在未划VLAN前两台PC机可以互相PING通接线，先选定两台PC机和一台交换机，看清两台PC机的二号网线所对应标签，在实验机柜下端配线架上找到同样标签的接口，用双绞线分别将其与交换机的5号和15号端口接上。

然后设置两台PC机二号网卡的IP地址，它们需设在一个网段内，譬如分别设置为10.0.0.1 255.0.0.0，和10.0.0.2 255.0.0.0。

然后测试两台PC机间可互相访问到。

在PC1上输入C:\>ping 10.0.0.2接着再操作交换机：Switch>enable 14Password: adminswitch#configure terminal !进入交换机全局配置模式switch(config)#vlan 10 ！创建VLAN10switch(config-vlan)#name test10 ！将其命名为test10switch(config-vlan)#exit !退出VLAN 10switch(config)#vlan 20 ！创建VLAN 20switch(config-vlan)#name test20 ！将其命名为test 20switch(config-vlan)#end验证测试switch#show vlan!观察所创建的VLAN步骤2.将接口分配到VLANswitch#configure terminalswitch(config)#interface fastethernet 0/5 ！进入fastethernet0/5的接口配置模式。

实验2.1 VLAN 基本配置目标:熟练掌握如何创建VLAN.设备需求:Catalyst 2950 系列交换机2台.语法:1.全局配置模式下,输入V LAN ID,进入VLAN配置模式: Aiko(config)#vlan {vlan-id}2.为V LAN 设置名字.可选:Aiko(config-vlan)#name {vlan-name}3.创建了以太网V LAN 之后,接下来把交换机端口分配到特定的V LAN 里.假如你把端口分配进了不存在的VLAN 里,那么新的VLAN 将自动被创建。

进入接口配置模式:Aiko(config)#interface {interface}4.定义V LAN 端口的成员关系,把它定义为层2接入端口:Aiko(config-if)#switchport mode access5.把端口分配进特定的V LAN 里:Aiko(config-if)#switchport access vlan {vlan-id}6.配置中继端口,定义中继模式:Aiko(config-if)#switchport trunk encapsulation {isl|dot1q|negotiate}7.定义端口为层2的中继端口:Aiko(config-if)#switchport mode {dynamic auto|dynamic desirable|trunk}解释:一般当VLAN 跨交换机划分,通常要配置中继链路.配置实例一:交换机Asuqa 配置如下:Asuqa#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Asuqa(config)#vlan 2Asuqa(config-vlan)#name SalesAsuqa(config-vlan)#vlan 3Asuqa(config-vlan)#name TechAsuqa(config-vlan)#interface f0/2Asuqa(config-if)#switchport mode accessAsuqa(config-if)#switchport access vlan 2Asuqa(config-if)#no shutdownAsuqa(config-if)#interface f0/3Asuqa(config-if)#switchport mode accessAsuqa(config-if)#switchport access vlan 3Asuqa(config-if)#no shutdownAsuqa(config-if)#interface f0/1Asuqa(config-if)#switchport trunk encapsulation dot1q （模拟器可能不支持）Asuqa(config-if)#switchport mode trunkAsuqa(config-if)#no shutdownAsuqa(config-if)#endAsuqa#交换机Aiko 配置如下:Aiko#configure terminalEnter configuration commands, one per line.Aiko(config)#vlan 2Aiko(config-vlan)#name SalesAiko(config-vlan)#vlan 3Aiko(config-vlan)#name TechAiko(config-vlan)#interface f0/3Aiko(config-if)#switchport mode accessAiko(config-if)#switchport access vlan 2Aiko(config-if)#no shutdownAiko(config-if)#interface f0/5Aiko(config-if)#switchport mode accessAiko(config-if)#switchport access vlan 3Aiko(config-if)#no shutdownAiko(config-if)#interface f0/24Aiko(config-if)#switchport trunk encapsulation dot1qAiko(config-if)#switchport mode trunkAiko(config-if)#no shutdownAiko(config-if)#endAiko#测试:Asuqa#show vlan briefAiko #show vlan brief实验2.2.1 实现VLAN 间通信（单臂路由）目标:熟练掌握如何使用路由器实现不同VLAN之间通信.设备需求:Catalyst 2950 系列交换机2台，Cisco 2811路由器1台初始网络拓扑图如下：其中Switch0已命名Asuqa，Switch1已命名为Aiko。

实验二VLAN配置
姓名：学号：班级：
实验目的：
掌握交换机上创建VLAN、分配静态VLAN成员的方法。

实验内容：
1 配置两个VLAN，并为其分配静态成员;
2 理解trunk口和access口;
3 测试VLAN分配结果。

实验环境：
Cisco2950 交换机两台，pc机四台，具体配置参照ppt
实验步骤：
1 准备工作
(1)在关机状态下用电缆连接交换机和计算机。

(2)配置四台计算机的IP地址和子网掩码。

2 登录交换机
启动telnet程序，telnet 192.168.*.* 连上交换机并对相关参数进行设置。

3 VLAN配置（命令窗口截图）：
4 测试VLAN配置（实验结果截图）
实验1 VLAN的基本配置：
A PING B能否成功，原因是：
A PING C能否成功，原因是：
实验2 Trunk端口配置：
配置f0/5 trunk端口前：
A PING C能否成功，原因是：
1
配置f0/5 trunk端口后：
A PING C能否成功，原因是：
将trunk端口f0/5 配置为access端口，属于vlan2，然后判断：
A PING C 能否成功，原因是：
将trunk端口f0/5 配置为access端口，属于vlan1（默认vlan），然后判断：
A PING C 能否成功，原因是：
通过本实验谈谈你对vlan的理解，以及对本实验的建议。

2。

实验二VLAN的配置与管理一．实验目的与要求1．理解VLAN的基本概念与作用。

2．理解静态与动态V ALN的特点和区别。

3．掌握VLAN的设置。

4．了解VLAN Trunk的作用并掌握其设置。

二．实验环境与设备1．多台PC机和思科模拟器软件（C2900交换机两台）。

（仿真平台）2．PC机与交换机。

（真实平台）三．实验拓扑图四．实验内容与步骤1．对各主机配置IP地址和子网掩码如HostA：Red Hat Linux release 7.3 (Valhalla)Kernel 2.4.18-3 on an i686PCA login: rootpassword: linux[root@PCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.255.0[root@PCA root]#同理：HostB的IP地址：10.66.1.1HostC的IP地址：10.65.1.3HostD的IP地址：10.66.1.32．对各交换机进行配置如Switch A:switch>en //进入特权模式SWA#vlan database //进入VLAN子模式的配置SWA(vlan)#vlan 2 //定义VLAN 2SWA(vlan)#exitSWA#conf tEnter configuration commands, one per line. End with CNTL/Z.SWA(config)#int f0/5 //把端口F0/5划到VLAN2中SWA(config-if)#switchport access vlan 2SWA(config)#int f0/6 把端口F0/6划到VLAN2中SWA(config-if)#switchport access vlan 2SWA(config)#int f0/7 把端口F0/7划到VLAN2中SWA(config-if)#switchport access vlan 2SWA(config-if)#endSWA#sh vlan //用SHOW命令查看VLANVlan Name Status Ports------- -------- ---------- ------------------------1 default Active F0/1, F0/2, F0/3, F0/4, F0/8Vlan02 Active F0/5, F0/6, F0/7 //在VLAN2下的端口1002 fddi-d Active1004 fnet-d ActiveVLAN Type SAID MTU-------- ------- -------------- --------1 enet 100001 15001002 fddi 101002 15001002 fnet 101003 1500SWA#类似的方法switch B:把端口F0/5、F0/6、F0/7划分到VLAN2中。

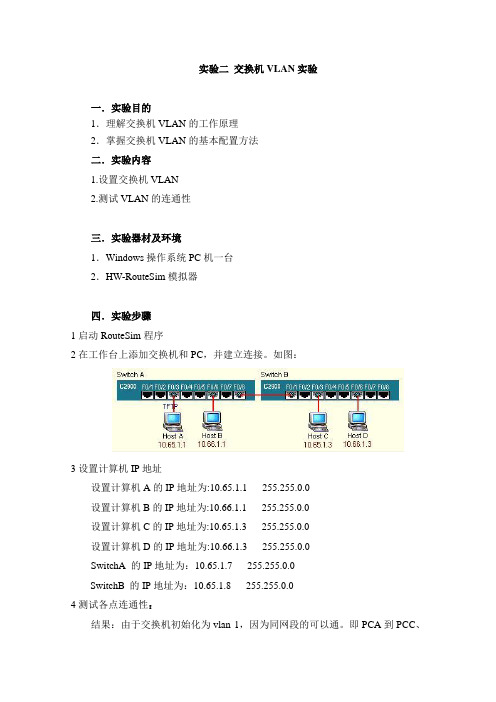

实验二交换机VLAN实验一．实验目的1．理解交换机VLAN的工作原理2．掌握交换机VLAN的基本配置方法二．实验内容1.设置交换机VLAN2.测试VLAN的连通性三．实验器材及环境1．Windows操作系统PC机一台2．HW-RouteSim模拟器四．实验步骤1启动RouteSim程序2在工作台上添加交换机和PC，并建立连接。

如图：3设置计算机IP地址设置计算机A的IP地址为:10.65.1.1 255.255.0.0设置计算机B的IP地址为:10.66.1.1 255.255.0.0设置计算机C的IP地址为:10.65.1.3 255.255.0.0设置计算机D的IP地址为:10.66.1.3 255.255.0.0SwitchA 的IP地址为：10.65.1.7 255.255.0.0SwitchB 的IP地址为：10.65.1.8 255.255.0.04测试各点连通性：结果：由于交换机初始化为vlan 1，因为同网段的可以通。

即PCA到PCC、SWA、SWB是通的，而PCB只与PCD通。

5设置VLAN双击SwitchA，改名SwitchA为SWA，建立2 个vlan，分别为vlan 2、vlan 3 switch>en 进入特权模式switch#conf t 进入全局配置模式switch(config)#hosthame SWAswitch(config)#exitSWA#vlan database 进入VLAN设置SWA(vlan)#vlan 2 建VLAN 2SWA(vlan)#vlan 3SWA(vlan)#exitSWA#conf tSWA#sh vlan 查看vlan配置信息至此在SWA上建立了两个vlan,show命令应该可以看到，但现在它没有成员。

下面将SWA交换机的f0/5，f0/6，f0/7 加入到vlan 2SWA(config)#int f0/5SWA(config-if)#switchport access vlan 2SWA(config-if)#int f0/6SWA(config-if)#switchport access vlan 2SWA(config-if)#int f0/7SWA(config-if)#switchport access vlan 2SWA(config-if)# endSWA#sh vlan在SWB上与SWA上类似，将SWB的f0/5，f0/6，f0/7 加入到vlan 2。

实验 2：基本 VLAN 配置一、拓扑图二、地址表设备接口IP 地址子网掩码默认网关（主机名）S1VLAN 99172.17.99.11 255.255.255.0 不适用S2VLAN 99172.17.99.12 255.255.255.0 不适用S3VLAN 99172.17.99.13 255.255.255.0 不适用PC1网卡172.17.10.21 255.255.255.0 172.17.10.1 PC2网卡172.17.20.22 255.255.255.0 172.17.20.1 PC3网卡172.17.30.23 255.255.255.0 172.17.30.1 PC4网卡172.17.10.24 255.255.255.0 172.17.10.1 PC5网卡172.17.20.25 255.255.255.0 172.17.20.1 PC6网卡172.17.30.26 255.255.255.0 172.17.30.1 初始端口分配（交换机 2 和 3）端口分配网络Fa0/1 – 0/5 802.1q 中继（本征 VLAN 99）172.17.99.0 /24Fa0/6 – 0/10 VLAN 30 – Guest (Default) 172.17.30.0 /24Fa0/11 – 0/17 VLAN 10 – Faculty/Staff 172.17.10.0 /24Fa0/18 – 0/24 VLAN 20 – Students 172.17.20.0 /24三、实验目标完成本实验后，您将能够：•根据拓扑图进行网络布线•删除交换机启动配置并将其重新加载到默认状态•执行交换机上的基本配置任务•创建 VLAN•分配交换机端口到 VLAN•添加、移动和更改端口•检验 VLAN 配置•对交换机间连接启用中继•检验中继配置•保存VLAN 配置任务 1：准备网络步骤 1：根据拓扑图所示完成网络电缆连接。

实验2 Vlan管理及路由配置实验 2.1 VLAN的管理与端口添加实验目的：学习交换机上VLAN的管理指令#sh vlan#vlan database 建立Vlan(vlan)#vlan 2 name 2 名字可以随便起(vlan)#vlan 3 name 3(vlan)#vlan 4 name 4(vlan)#apply(vlan)#exit#sh vlan# config t(config)#inter fas 0/1(config-if)# switchport access vlan 2 将端口映射到Vlan 2(config-if)#exit(config)#inter f0/2(config-if)# switchport access vlan 2(config-if)#exit(config)#exit#sh run#config t(config)#inter fas0/2(config-if)# no switchport access vlan 2 将端口fas0/2从Vlan2中删除(config-if)#^z#vlan database(vlan)# no vlan 3 删除VLAN3、VLAN4(vlan)#no vlan 4实验 2.2 静态路由实验目的：了解为何要在路由器上增设静态路由以及静态路由的配置1、试验设备：pc机4台，2960两台，2811两台2、拓扑图路由器配置方法：RouterA：Router>enRouter#conf tRouter(config)#host AA(config)#A(config)#int f0/0 进入f0/0端口A(config-if)#ip add 192.168.1.1 255.255.255.0 添加f0/0口的IP A(config-if)#no shut 打开f0/0口A(config-if)#exitA(config)#int f0/1 进入f0/1端口A(config-if)#ip add 192.168.2.1 255.255.255.0 添加f0/1口的IP A(config-if)#no shut 打开f0/1口A(config-if)#exitA(config)#int s0/0/0 进入s0端口A(config-if)#ip add 192.168.3.1 255.255.255.252 添加s0口的IP A(config-if)#clock rate 56000 设置时钟A(config-if)#no shut 打开s0口A(config-if)#exitA(config)#ip route 192.168.4.0 255.255.255.0 192.168.3.2 添加静态路由A(config)#ip route 192.168.5.0 255.255.255.0 192.168.3.2或者A(config)#ip route 0.0.0.0 0.0.0.0 192.168.3.2 添加缺省路由或者A(config)#ip route 192.168.4.0 255.255.255.0 192.168.3.2 添加静态路由A(config)#ip route 0.0.0.0 0.0.0.0 192.168.3.2 添加缺省路由A#sh ip route 观看路由表RouterB：Router>enRouter#conf tRouter(config)#host BB(config)#int f0/0 进入f0/0端口B(config-if)#ip add 192.168.4.1 255.255.255.0 添加f0/0口的IP B(config-if)#no shut 打开f0/0口B(config-if)#exitB(config)#int f0/1 进入f0/1端口B(config-if)#ip add 192.168.5.1 255.255.255.0 添加f0/1口的IP B(config-if)#no shut 打开f0/1口B(config-if)#exitB(config)#int s0/0/0 进入s0端口B(config-if)#ip add 192.168.3.2 255.255.255.252 添加s0口的IP B(config-if)#no shu 打开s0口tB(config-if)#exitB(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.1 添加静态路由B(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.1或者B (config)#ip route 0.0.0.0 0.0.0.0 192.168.3.1 添加缺省路由或者B(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.1 添加静态路由B(config)#ip route 0.0.0.0 0.0.0.0 192.168.3.1 添加缺省路由B#sh ip route 观看路由表PC机配置IP地址，网关Cisco 2960 Vlan配置4个PC机之间能够访问1、试验设备：pc机4台，2960两台，2811两台，3560一台2、拓扑图路由器2811的端口路由配置；交换机3560的Vlan配置，路由配置PC机配置IP地址，网关Cisco 2960 Vlan配置4个PC机之间能够访问注意：需要在3560上启动routing的进程Switch>enSwitch # config tSwitch (config)#ip routing给交换机的Vlan配置IP地址的指令：# config t(config)#int vlan 1(config-if) # ip add 202.119.249.250 255.255.255.0 配置Vlan 1的IP地址(config-if) #^z# sh run 注意看vlan 1是否需要no shutdown交换机内的IP地址只能配在vlan上，路由器内的IP地址只能配在端口上。

实验二在交换机上配置VLAN一、实验任务1、在PT模拟器上搭建如图示网络，并按图上说明给三台主机配IP地址和子网掩码。

2、使用Ping命令测试PC0、PC1、PC2是否能相互联通。

3、在交换机上划分VLAN，把PC0、PC1划入VLAN10,把PC2划入VLAN20, 使用Ping命令测试PC0、PC1、PC2是否能相互联通。

4、总结VLAN特性。

实验拓扑图VLAN配置命令：斜体输入内容，//后为注释内容Switch>enable //进入特权模式Switch#config terminal //进入全局配置模式Switch(config)#vlan 10 //创建VLAN10Switch(config-vlan)#exit //退出VLAN模式Switch(config)#vlan 20Switch(config-vlan)#exitSwitch(config)#interface fastethernet 0/1 //进入1号端口Switch(config-if)#switch access vlan 10 //把1号端口划入VLAN10Switch(config-if)#exitSwitch(config)#interface fastethernet 0/2Switch(config-if)#switch access vlan 10Switch(config-if)#exitSwitch(config)#interface fastethernet 0/3Switch(config-if)#switch access vlan 20Switch(config-if)#exitSwitch(config)#exit二、实验报告要求1、把配置过程Copy粘到实验报告上。

2、把VLAN配置前和VLAN配置后测试主机联通情况时使用ping 命令的运行结果Copy 粘到实验报告上。

3、在实验报告的总结部分总结出VLAN的特性。
