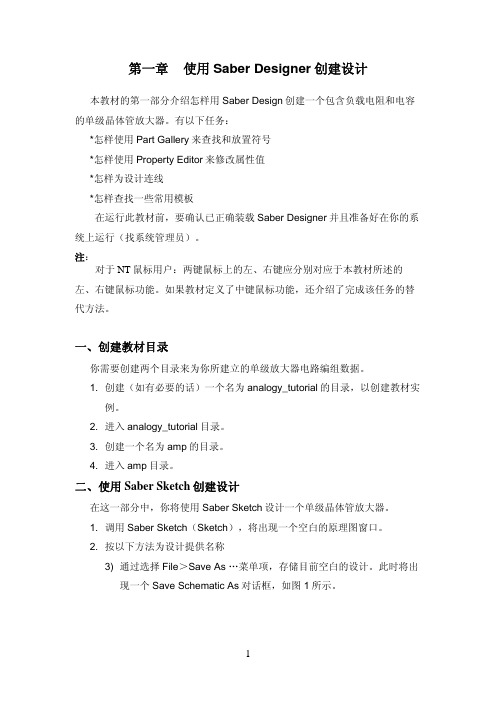

第一章使用Saber Designer创建设计本教材的第一部分介绍怎样用Saber Design创建一个包含负载电阻和电容的单级晶体管放大器。
有以下任务：*怎样使用Part Gallery来查找和放置符号*怎样使用Property Editor来修改属性值*怎样为设计连线*怎样查找一些常用模板在运行此教材前，要确认已正确装载Saber Designer并且准备好在你的系统上运行（找系统管理员）。
注：对于NT鼠标用户：两键鼠标上的左、右键应分别对应于本教材所述的左、右键鼠标功能。
如果教材定义了中键鼠标功能，还介绍了完成该任务的替代方法。
一、创建教材目录你需要创建两个目录来为你所建立的单级放大器电路编组数据。
1. 创建（如有必要的话）一个名为analogy_tutorial的目录，以创建教材实例。
2. 进入analogy_tutorial目录。
3. 创建一个名为amp的目录。
4. 进入amp目录。
二、使用Saber Sketch创建设计在这一部分中，你将使用Saber Sketch设计一个单级晶体管放大器。
1. 调用Saber Sketch（Sketch），将出现一个空白的原理图窗口。
2. 按以下方法为设计提供名称3) 通过选择File＞Save As …菜单项，存储目前空白的设计。
此时将出现一个Save Schematic As对话框，如图1所示。
图 12) 在File Name字段输入名称Single_amp。
3) 单击OK。
3. 检查Saber Sketch工作面1)将光标置于某一图符上并保持在那里。
会显示一个文字窗口来识别该图符。
在工作面底部的Help字段也可查看有关图符的信息2)注意有一个名为Single_amp的Schematic窗口出现在工作面上。
三、放置部件在教材的这一部分你将按图2所示在原理框图上放置符号。
图中增加了如r1、r2等部件标号以便参照。
图 2 单级晶体管放大器部件布局1.按以下方式查找和放置npn晶体管符号：1) 单击Parts Gallery图符出现Parts Gallery对话框，如图3所示。
Saber⼊门教程中⽂版Saber 软件简介Saber软件主要⽤于外围电路的仿真模拟，包括SaberSketch和SaberDesigner 两部分。
SaberSketch⽤于绘制电路图，⽽SaberDesigner⽤于对电路仿真模拟，模拟结果可在SaberScope和DesignProbe中查看。
Saber的特点归纳有以下⼏条：1．集成度⾼：从调⽤画图程序到仿真模拟，可以在⼀个环境中完成，不⽤四处切换⼯作环境。
2．完整的图形查看功能：Saber提供了SaberScope和DesignProbe来查看仿真结果，⽽SaberScope功能更加强⼤。
3．各种完整的⾼级仿真：可进⾏偏置点分析、DC分析、AC分析、瞬态分析、温度分析、参数分析、傅⽴叶分析、蒙特卡诺分析、噪声分析、应⼒分析、失真分析等。
4．模块化和层次化：可将⼀部分电路块创建成⼀个符号表⽰，⽤于层次设计，并可对⼦电路和整体电路仿真模拟。
5．模拟⾏为模型：对电路在实际应⽤中的可能遇到的情况，如温度变化及各部件参数漂移等，进⾏仿真模拟。
第⼀章⽤SaberSketch画电路图在SaberSketch的画图⼯具中包括了模拟电路、数字电路、机械等模拟技术库，也可以⼤致分成原有库和⾃定义库。
要调⽤库，在Parts Gallery中，通过对库的描述、符号名称、MAST模板名称等，进⾏搜索。
画完电路图后，在SaberSketch界⾯可以直接调⽤SaberGuide对电路进⾏模拟，SaberGuide 的所有功能在SaberSketch中都可以直接调⽤。
启动SaberSketchSaberSketch包含电路图和符号编辑器，在电路图编辑器中，可以创建电路图。
如果要把电路图作为⼀个更⼤系统的⼀部分，可以⽤SaberSketch将该电路图⽤⼀个符号表⽰，作为⼀个块电路使⽤。
启动SaberSketch：▲UNIX：在UNIX窗⼝中键⼊ Sketch▲Windows NT：在SaberDesigner程序组中双击SaberSketch图标下⾯是SaberSketch的⽤户界⾯及主要部分名称，见图1－1：退出SaberSketch⽤ File>Exit。
第一章使用Saber Designer创建设计本教材的第一部分介绍怎样用Saber Design创建一个包含负载电阻和电容的单级晶体管放大器。
有以下任务：*怎样使用Part Gallery来查找和放置符号*怎样使用Property Editor来修改属性值*怎样为设计连线*怎样查找一些常用模板在运行此教材前，要确认已正确装载Saber Designer并且准备好在你的系统上运行（找系统管理员）。
注：对于NT鼠标用户：两键鼠标上的左、右键应分别对应于本教材所述的左、右键鼠标功能。
如果教材定义了中键鼠标功能，还介绍了完成该任务的替代方法。
一、创建教材目录你需要创建两个目录来为你所建立的单级放大器电路编组数据。
1. 创建（如有必要的话）一个名为analogy_tutorial的目录，以创建教材实例。
2. 进入analogy_tutorial目录。
3. 创建一个名为amp的目录。
4. 进入amp目录。
二、使用Saber Sketch创建设计在这一部分中，你将使用Saber Sketch设计一个单级晶体管放大器。
1. 调用Saber Sketch（Sketch），将出现一个空白的原理图窗口。
2. 按以下方法为设计提供名称3) 通过选择File＞Save As …菜单项，存储目前空白的设计。
此时将出现一个Save Schematic As对话框，如图1所示。
图 12) 在File Name字段输入名称Single_amp。
3) 单击OK。
3. 检查Saber Sketch工作面1)将光标置于某一图符上并保持在那里。
会显示一个文字窗口来识别该图符。
在工作面底部的Help字段也可查看有关图符的信息2)注意有一个名为Single_amp的Schematic窗口出现在工作面上。
三、放置部件在教材的这一部分你将按图2所示在原理框图上放置符号。
图中增加了如r1、r2等部件标号以便参照。
图 2 单级晶体管放大器部件布局1.按以下方式查找和放置npn晶体管符号：1) 单击Parts Gallery图符出现Parts Gallery对话框，如图3所示。
