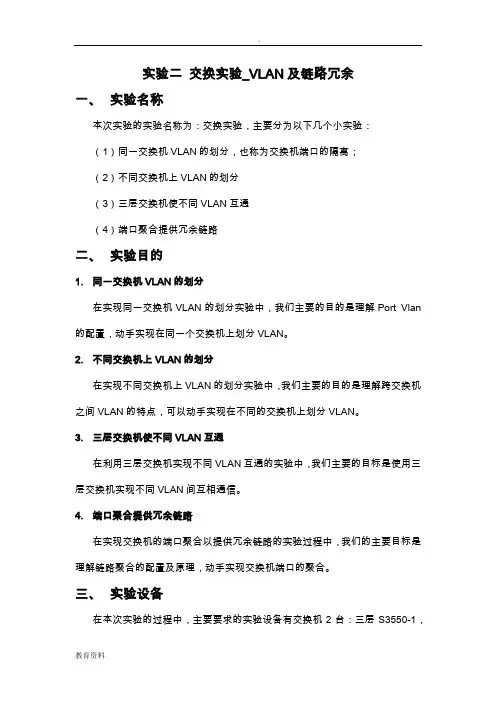

实验二交换实验_VLAN及链路冗余一、实验名称本次实验的实验名称为：交换实验，主要分为以下几个小实验：（1）同一交换机VLAN的划分，也称为交换机端口的隔离；（2）不同交换机上VLAN的划分（3）三层交换机使不同VLAN互通（4）端口聚合提供冗余链路二、实验目的1.同一交换机VLAN的划分在实现同一交换机VLAN的划分实验中，我们主要的目的是理解Port Vlan 的配置，动手实现在同一个交换机上划分VLAN。

2.不同交换机上VLAN的划分在实现不同交换机上VLAN的划分实验中，我们主要的目的是理解跨交换机之间VLAN的特点，可以动手实现在不同的交换机上划分VLAN。

3.三层交换机使不同VLAN互通在利用三层交换机实现不同VLAN互通的实验中，我们主要的目标是使用三层交换机实现不同VLAN间互相通信。

4.端口聚合提供冗余链路在实现交换机的端口聚合以提供冗余链路的实验过程中，我们的主要目标是理解链路聚合的配置及原理，动手实现交换机端口的聚合。

三、实验设备在本次实验的过程中，主要要求的实验设备有交换机2台：三层S3550-1，二层S2126G-1；PC机4台：PC1，PC2，PC5和PC6以及若干条直连线和交叉线。

四、实验拓扑图1.同一交换机VLAN的划分该实验主要使用了二层交换机S2126G-1和两台PC机PC5、PC6，IP地址设置、连接端口号的设置如下图（1）所示：图（1）2.不同交换机上VLAN的划分该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（2）所示：图（2）3.三层交换机使不同VLAN互通该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（3）所示：图（3）4.端口聚合提供冗余链路该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（4）所示：图（4）五、实验内容（步骤）1.同一交换机VLAN的划分（1）按照实验拓扑图进行网络的连接和配置。

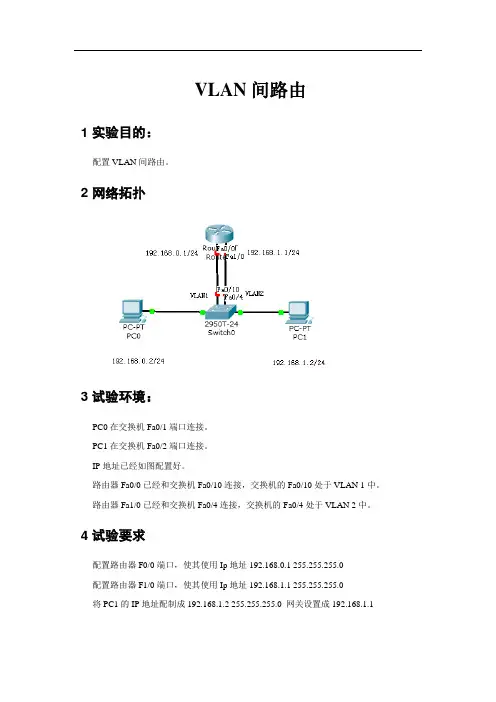

VLAN间路由1 实验目的：配置VLAN间路由。

2 网络拓扑3 试验环境：PC0在交换机Fa0/1端口连接。

PC1在交换机Fa0/2端口连接。

IP地址已经如图配置好。

路由器Fa0/0已经和交换机Fa0/10连接，交换机的Fa0/10处于VLAN 1中。

路由器Fa1/0已经和交换机Fa0/4连接，交换机的Fa0/4处于VLAN 2中。

4 试验要求配置路由器F0/0端口，使其使用Ip地址192.168.0.1 255.255.255.0配置路由器F1/0端口，使其使用Ip地址192.168.1.1 255.255.255.0将PC1的IP地址配制成192.168.1.2 255.255.255.0 网关设置成192.168.1.15 基本配置步骤5.1在PC1上因为不同的VLAN，要使用不同网段的IP地址。

5.2在Router0上Router>enRouter#confi tRouter(config)#int fastEthernet 0/0Router(config-if)#ip address 192.168.0.1 255.255.255.0 Router(config-if)#no shRouter(config-if)#int f1/0Router(config-if)#ip addRouter(config-if)#ip address 192.168.1.1 255.255.255.0 Router(config-if)#no sh5.3在PC1上ping PC 0PC>ping 192.168.0.2Pinging 192.168.0.2 with 32 bytes of data:Request timed out.Reply from 192.168.0.2: bytes=32 time=16ms TTL=127 Reply from 192.168.0.2: bytes=32 time=16ms TTL=127 Reply from 192.168.0.2: bytes=32 time=17ms TTL=127 Ping statistics for 192.168.0.2:Packets: Sent = 4, Received = 3, Lost = 1 (25% loss), Approximate round trip times in milli-seconds:Minimum = 16ms, Maximum = 17ms, Average = 16ms PC>可以看到不同VLAN之间通信必须通过路由器才行。

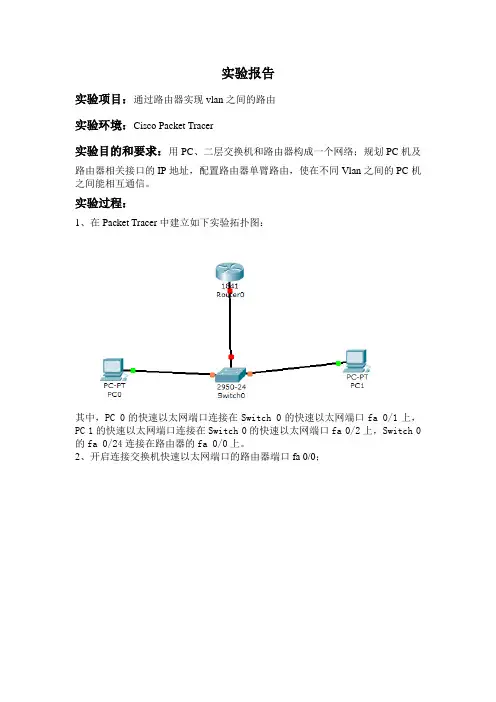

实验报告实验项目：通过路由器实现vlan之间的路由实验环境：Cisco Packet Tracer实验目的和要求：用PC、二层交换机和路由器构成一个网络；规划PC机及路由器相关接口的IP地址，配置路由器单臂路由，使在不同Vlan之间的PC机之间能相互通信。

实验过程：1、在Packet Tracer中建立如下实验拓扑图：其中，PC 0的快速以太网端口连接在Switch 0的快速以太网端口fa 0/1上，PC 1的快速以太网端口连接在Switch 0的快速以太网端口fa 0/2上，Switch 0的fa 0/24连接在路由器的fa 0/0上。

2、开启连接交换机快速以太网端口的路由器端口fa 0/0；开启后的效果如下：3、在端口模式下使用switchport mode trunk命令改变交换机快速以太网端口fa 0/24的端口模式；4、在交换机上新建vlan 10、vlan 20两个vlan，并在特权模式下查看新建的vlan；5、将PC机连接交换机的端口fa 0/1、fa 0/2分别分配给新建的两个vlan：vlan 10、vlan 20，具体操作如下：6、规划并配置两台PC机的ip address，其中PC 1的ip address为192.168.108.2，子网掩码为255.255.255.0，默认网关为192.168.108.1；PC2的ip address为192.168.112.2，子网掩码为255.255.255.0，默认网关为192.168.112.17、在PC 0通过ping命令查看这时两台PC机能否通信；结果标明：这时两个PC机是无法通信的。

8、在全局配置模式下创建路由器的fa 0/0.1虚拟子接口，封装其Vlan 10的数据格式，并配置子接口的ip address为PC 0的网关地址；在全局配置模式下创建路由器的fa 0/0.2虚拟子接口，封装其Vlan 20的数据格式，并配置子接口的ip address为PC 1的网关地址；9、再次在PC 0通过ping命令查看两台PC机能否通信；结果标明：PC 0和PC 1已经可以进行通信。

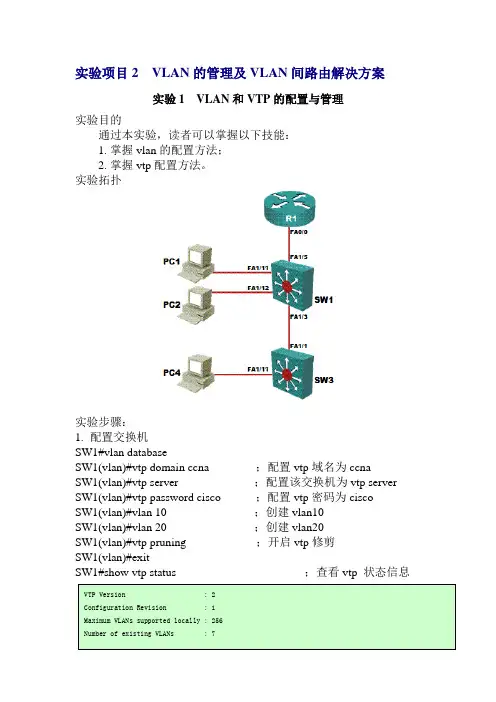

实验项目2 VLAN的管理及VLAN间路由解决方案实验1 VLAN和VTP的配置与管理实验目的通过本实验，读者可以掌握以下技能：1.掌握vlan的配置方法；2.掌握vtp配置方法。

实验拓扑实验步骤：1.配置交换机SW1#vlan databaseSW1(vlan)#vtp domain ccna ；配置vtp域名为ccnaSW1(vlan)#vtp server ；配置该交换机为vtp server SW1(vlan)#vtp password cisco ；配置vtp密码为ciscoSW1(vlan)#vlan 10 ；创建vlan10SW1(vlan)#vlan 20 ；创建vlan20SW1(vlan)#vtp pruning ；开启vtp修剪SW1(vlan)#exitSW1#show vtp status ；查看vtp 状态信息VTP Version : 2Configuration Revision : 1Maximum VLANs supported locally : 256Number of existing VLANs : 7VTP Operating Mode : Server ;该交换机为VTP服务器VTP Domain Name : ccna ;VTP域名为ccnaVTP Pruning Mode : Enabled ;VTP修剪功能已开启VTP V2 Mode : DisabledVTP Traps Generation : DisabledMD5 digest : 0xA6 0x99 0x07 0x92 0xB8 0x1E 0x65 0xF1 Configuration last modified by 0.0.0.0 at 3-1-02 00:05:01Local updater ID is 0.0.0.0 (no valid interface found)SW1#show vlan-switch brief ；查看vlan摘要信息VLAN Name Status Ports---- -------------------------------- --------- ------------------------------- 1 default active Fa1/0, Fa1/1, Fa1/2, Fa1/3Fa1/4, Fa1/5, Fa1/6, Fa1/7Fa1/8, Fa1/9, Fa1/10, Fa1/11Fa1/12, Fa1/13, Fa1/14, Fa1/15 10 VLAN0010 active20 VLAN0020 active1002 fddi-default active1003 token-ring-default active1004 fddinet-default active1005 trnet-default activeSW1(config)#int f 1/3SW1(config-if)#switchport mode trunkSW1(config-if)#endSW1(config)#int f 1/5SW1(config-if)#switchport mode trunkSW1(config-if)#endSW1#show interface trunk ；查看trunk接口信息Port Mode Encapsulation Status Native vlanFa1/3 on 802.1q trunking 1Fa1/5 on 802.1q trunking 1Port Vlans allowed on trunkFa1/3 1-1005Fa1/5 1-1005Port Vlans allowed and active in management domainFa1/3 1,10,20Fa1/5 1,10,20Port Vlans in spanning tree forwarding state and not prunedFa1/3 noneFa1/5 noneSW1(config)#int f1/11SW1(config-if)#switchport access vlan 20 ；将端口加入vlan20SW1(config-if)#no shutSW1(config-if)#endSW1(config)#int f1/12SW1(config-if)#switchport access vlan 10 ；将端口加入vlan20SW1(config-if)#no shutSW1(config-if)#endSW1#show vlan-sVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa1/0, Fa1/1, Fa1/2, Fa1/4,Fa1/6, Fa1/7, Fa1/8, Fa1/9,Fa1/10,Fa1/13,Fa1/14,Fa1/1510 VLAN0010 active Fa1/11 ；端口已经被加入相应的vlan20 VLAN0020 active Fa1/121002 fddi-default active1003 token-ring-default active1004 fddinet-default active1005 trnet-default activeSW3(config)#int f1/1SW3(config-if)#switchport mode trunkSW3(config-if)#no shutSW3(config-if)#endSW3#vlan databaseSW3(vlan)#vtp pruning ；开启vtp修剪功能SW3(vlan)#vtp client ；配置该交换机为vtp clientSW3(vlan)#vtp domain ccna ；配置域名为ccna SW3(vlan)#vtp password cisco ；配置vtp密码为ciscoSW3(vlan)#exitSW3#show vlan-switchport brief ；查看vlan摘要信VLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa1/0, Fa1/2, Fa1/3, Fa1/4Fa1/5, Fa1/6, Fa1/7, Fa1/8Fa1/9, Fa1/10, Fa1/11, Fa1/12Fa1/13, Fa1/14, Fa1/1510 VLAN0010 active20 VLAN0020 active1002 fddi-default active1003 token-ring-default active1004 fddinet-default active1005 trnet-default active息SW3#show interface trunk ；查看trunk端口信息Port Mode Encapsulation Status Native vlanFa1/1 on 802.1q trunking 1Port Vlans allowed on trunkFa1/1 1-1005Port Vlans allowed and active in management domainFa1/1 1SW3#show vtp statusVTP V ersion : 2Configuration Revision : 1Maximum VLANs supported locally : 256Number of existing VLANs : 7VTP Operating Mode : Client ；该交换机为客户端VTP Domain Name : ccna ；vtp域名为ccnaVTP Pruning Mode : Enabled ；vtp修剪功能已开启VTP V2 Mode : DisabledVTP Traps Generation : DisabledMD5 digest : 0xA6 0x99 0x07 0x92 0xB8 0x1E 0x65 0xF1Configuration last modified by 0.0.0.0 at 3-1-02 00:05:01SW3(config)#int f1/11SW3(config-if)#switchport access vlan 10 ；将端口加入vlan20SW3(config-if)#no shutSW3(config-if)#end2. 配置路由器【不作为本实验要求】R1(config)#int f 0/0.20 ；进入子接口配置模式R1(config-subif)#encapsulation dot1q 20 ；为子接口封装802.1q协议R1(config-subif)#ip address 192.168.1.1 255.255.255.0 ；配置子接口的IPR1(config-subif)#exitR1(config)#int f 0/0.10 ；进入子接口配置模式R1(config-subif)#encapsulation dot1q 10 ；为子接口封装802.1q协议R1(config-subif)#ip address 192.168.2.1 255.255.255.0 ；配置子接口的IPR1(config-subif)#exitR1(config)#endR1(config)#int f 0/0R1(config-if)#no ip add ；去物理接口IPR1(config-if)#no shut ；开启接口R1(config-if)#endR1#show ip route ；查看路由表信息Codes: C - connected, S - static, R - RIP, M - mobile, B – BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, FastEthernet0/0.20C 192.168.2.0/24 is directly connected, FastEthernet0/0.103. 配置PC机PC1(config)#int f 0/0PC1(config-if)#no ip route ；关闭路由功能PC1(config-if)#exitPC1(config)#int f 0/0PC1(config-if)#ip address 192.168.1.10 255.255.255.0 ；配置IPPC1(config-if)#no shut ；开启接口PC1(config-if)#endPC1(config)#ip default-gateway 192.168.1.1 ；配置默认网关PC2(config)#int f 0/0PC2(config-if)#no ip route ；关闭路由功能PC1(config-if)#exitPC1(config)#int f 0/0PC2(config-if)#ip address 192.168.2.10 255.255.255.0 ；配置IPPC2(config-if)#no shut ；开启接口PC2(config-if)#endPC2(config)#ip default-gateway 192.168.2.1 ；配置默认网关PC2(config)#int f 0/0PC2(config-if)#no ip route ；关闭路由功能PC1(config-if)#exitPC1(config)#int f 0/0PC2(config-if)#ip address 192.168.2.20 255.255.255.0 ；配置IPPC2(config-if)#no shut ；开启接口PC2(config-if)#endPC2(config)#ip default-gateway 192.168.2.1 ；配置默认网关5. 验证在PC1上利用ping命令分别测试与vlan10、vlan20网关和PC2、PC4的连通性。

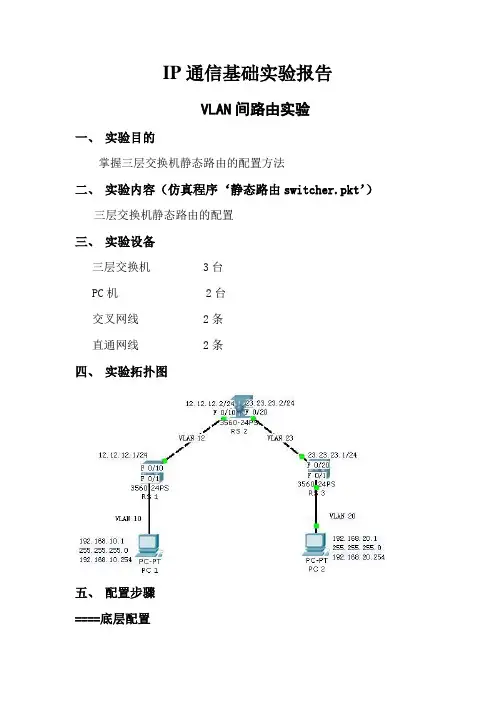

IP通信基础实验报告VLAN间路由实验一、实验目的掌握三层交换机静态路由的配置方法二、实验内容（仿真程序‘静态路由switcher.pkt’）三层交换机静态路由的配置三、实验设备三层交换机 3台PC机 2台交叉网线 2条直通网线 2条四、实验拓扑图五、配置步骤====底层配置RS1Switch>enableSwitch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname RS1RS1(config)#vlan 10RS1(config-vlan)#exitRS1(config)#vlan 12RS1(config-vlan)#exitRS1(config)#interface fastEthernet 0/1RS1(config-if)#no shutdownRS1(config-if)#switchport mode accessRS1(config-if)#switchport access vlan 10RS1(config-if)#exitRS1(config)#interface vlan 10%LINK-5-CHANGED: Interface Vlan10, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to upRS1(config-if)#ip address 192.168.10.254 255.255.255.0 RS1(config-if)#exitRS1(config)#interface fastEthernet 0/10RS1(config-if)#no shutdownRS1(config-if)#switchport mode accessRS1(config-if)#switchport access vlan 12RS1(config-if)#exitRS1(config)#interface vlan 12%LINK-5-CHANGED: Interface Vlan12, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan12, changed state to upRS1(config-if)#no shutdownRS1(config-if)#ip address 12.12.12.1 255.255.255.0RS1(config-if)#exitRS1(config)#RS2=================================================== ===========Switch>enableSwitch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname RS2RS2(config)#vlan 12RS2(config-vlan)#exitRS2(config)#vlan 23RS2(config-vlan)#exitRS2(config)#interface fastEthernet 0/10RS2(config-if)#no shutdownRS2(config-if)#switchport mode accessRS2(config-if)#switchport access vlan 12RS2(config-if)#exitRS2(config)#interface vlan12%LINK-5-CHANGED: Interface Vlan12, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan12, changed state to upRS2(config-if)#no shutdownRS2(config-if)#ip address 12.12.12.2 255.255.255.0RS2(config-if)#exitRS2(config)#interface fastEthernet 0/20RS2(config-if)#no shutdownRS2(config-if)#switchport mode accessRS2(config-if)#switchport access vlan 23RS2(config-if)#exitRS2(config)#interface vlan23RS2(config-if)#%LINK-5-CHANGED: Interface Vlan23, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan23, changed state to upRS2(config-if)#no shutdownRS2(config-if)#ip address 23.23.23.2 255.255.255.0RS2(config-if)#exitRS2(config)#RS3=================================================== ==============Switch>enableSwitch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname RS3RS3(config)#vlan 23RS3(config-vlan)#exitRS3(config)#vlan 20RS3(config-vlan)#exitRS3(config)#interface fastEthernet 0/20RS3(config-if)#no shutdownRS3(config-if)#switchport mode accessRS3(config-if)#switchport access vlan 23RS3(config-if)#exitRS3(config)#interface vlan 23%LINK-5-CHANGED: Interface Vlan23, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan23, changed state to upRS3(config-if)#no shutdownRS3(config-if)#ip address 23.23.23.1 255.255.255.0RS3(config-if)#exitRS3(config)#interface fastEthernet 0/1RS3(config-if)#no shutdownRS3(config-if)#switchport mode accessRS3(config-if)#switchport access vlan 20RS3(config-if)#exitRS3(config)#interface vlan20%LINK-5-CHANGED: Interface Vlan20, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to upRS3(config-if)#no shutdownRS3(config-if)#ip address 192.168.20.254 255.255.255.0 RS3(config-if)#exitRS3(config)#====静态路由配置RS1RS1(config)#ip route 192.168.20.0 255.255.255.0 12.12.12.2RS1(config)#ip route 23.23.23.0 255.255.255.0 12.12.12.2RS2RS2(config)#ip route 192.168.20.0 255.255.255.0 23.23.23.1RS2(config)#ip route 192.168.10.0 255.255.255.0 12.12.12.1RS3RS3(config)#ip route 192.168.10.0 255.255.255.0 23.23.23.2RS3(config)#ip route 12.12.12.0 255.255.255.0 23.23.23.2 六、验证方法及验证结果sw2#show ip route %可以查看路由表验证结果如下：七、实验结论路由器能够通过配置，学习到网络的路由信息，创建路由表。

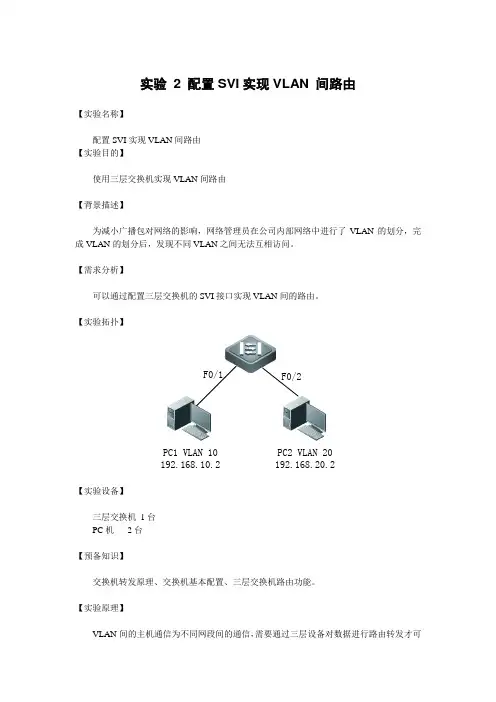

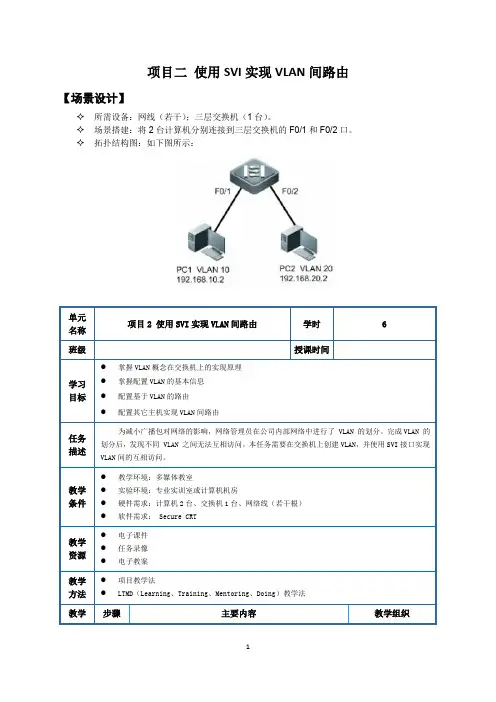

实验 2 配置SVI 实现VLAN 间路由【实验名称】配置SVI 实现VLAN 间路由【实验目的】使用三层交换机实现VLAN 间路由【背景描述】为减小广播包对网络的影响，网络管理员在公司内部网络中进行了VLAN 的划分，完成VLAN 的划分后，发现不同VLAN 之间无法互相访问。

【需求分析】可以通过配置三层交换机的SVI 接口实现VLAN 间的路由。

【实验拓扑】F0/2F0/1PC1 VLAN 10192.168.10.2PC2 VLAN 20192.168.20.2【实验设备】三层交换机 1台PC 机 2台【预备知识】交换机转发原理、交换机基本配置、三层交换机路由功能。

【实验原理】VLAN 间的主机通信为不同网段间的通信，需要通过三层设备对数据进行路由转发才可以实现。

通过在三层交换机上为各VLAN配置SVI接口，利用三层交换机的路由功能可以实现VLAN间的路由。

【实验步骤】第一步：在三层交换机上创建VLANSwitch#configure terminalSwitch(config)#vlan 10Switch(config-vlan)#vlan 20Switch(config-vlan)#exit第二步：在三层交换机上将端口划分到相应VLANSwitch(config)#interface fastEthernet 0/1Switcher(config-if)#switchport access vlan 10Switcher(config-if)#exitSwitcher(config) interface fastEthernet 0/2Switcher(config-if)#switchport access vlan 20Switcher(config-if)#exit第三步：在三层交换机上给VLAN配置IP地址Switcher(config) interface vlan 10Switcher(config-if)#ip address 192.168.10.1 255.255.255.0Switcher(config-if)#no shutdownSwitcher(config-if)#exitSwitcher(config) interface vlan 20Switcher(config-if)#ip address 192.168.20.1 255.255.255.0Switcher(config-if)#no shutdownSwitcher(config-if)#exit第四步：验证测试按拓扑中所示配置PC并连线，从VLAN10中的PC1 Ping VLAN20中的PC2，结果如下所示：C:\Documents and settings\shi1\ping 192.168.20.2ping 192.168.20.2 with 32 bytes of data:Reply from 192.168.20.2: bytes = 32 time < 1ms TTL=64Reply from 192.168.20.2: bytes = 32 time < 1ms TTL=64Reply from 192.168.20.2: bytes = 32 time < 1ms TTL=64Reply from 192.168.20.2: bytes = 32 time < 1ms TTL=64Ping statistics for 192.168.20.2:Packets : Sent = 4,Received = 4,Lost = 0(0% loss)Approximate round trip times in milli-seconds:Minimum = 0ms,Maximum = 0ms,Average = 0ms从上述测试结果可以看到通过在三层交换机上配置SVI接口实现了不同VLAN之间的主机通信。

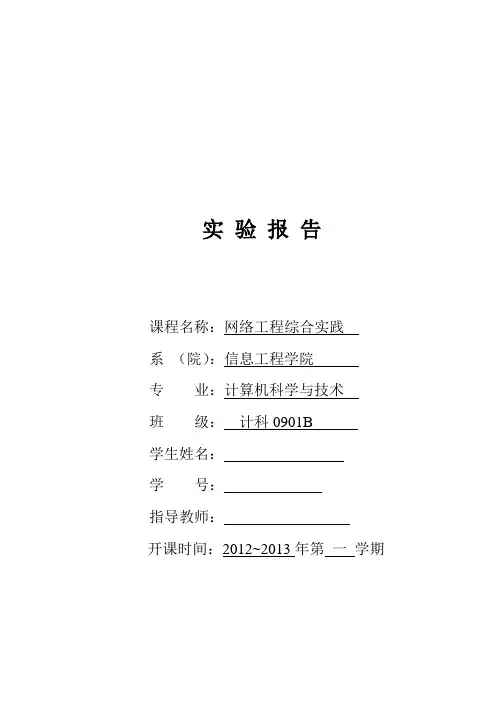

实验报告课程名称：网络工程综合实践系（院）：信息工程学院专业：计算机科学与技术班级：计科0901B学生姓名：学号：指导教师：开课时间：2012~2013年第一学期关于实验报告的说明（一）对教师和学生的基本要求1、参加实验的学生需提交实验报告, 一个实验写一个实验报告。

实验报告要求字迹工整，文字简练，数据齐全，图表规范，计算正确，分析充分、具体、定量。

2、教师应根据学生在实验中和在实验报告书写中反映出来的认真程度、实验效果、理解深度、独立工作能力、科学态度等给予出恰当的评语，并指出实验报告中的不妥之处，然后依照评分细则，采用100分制评出成绩并签名和评定日期。

如学生抄袭或缺交实验报告达该课程全学期实验报告总次数三分之一以上，不得同意其参加本课程的考核。

3、学期结束后任课教师要及时收交学生实验报告，并按要求给出学生实验报告成绩册和学生实验报告上交到系办公室。

（二）内容填写要求1、实验项目名称：要用最简练的语言反映实验的内容。

2、实验目的和要求：目的和要求要明确，在理论上验证定理、公式、算法，并使实验者获得深刻和系统的理解，在实践上，掌握使用实验设备的技能技巧和程序的调试方法。

3、实验内容及步骤：这是实验报告极其重要的内容。

要抓住重点，可以从理论和实践两个方面考虑。

只写主要操作步骤，不要照抄实习指导，要简明扼要。

还应该画出实验流程图，再配以相应的文字说明，这样既可以节省许多文字说明，又能使实验报告简明扼要，清楚明白。

4、实验结果：根据实验目的将原始资料系统化、条理化，用准确的专业术语客观地描述实验现象和结果，要有时间顺序以及各项指标在时间上的关系。

5、实验总结：根据相关的理论知识对所得到的实验结果进行解释和分析和总结。

也可以写一些本次实验的心得以及提出一些问题或建议。

实验报告二课程名称网络工程综合实践实验日期9.4 实验项目名称配置SVI实现VLAN间路由实验地点实验类型√验证型□设计型□综合型学时 2一、实验目的及要求（本实验所涉及并要求掌握的知识点）掌握利用三层交换机的SVI口实现Vlan间路由二、实验环境（本实验所使用的硬件设备和相关软件）硬件：微型计算机、网络工程实验机柜软件：RCMS管理平台三、实验内容及步骤使用三层交换机实现VLAN间路由拓扑图1、划分Vlan2、规划端口及IP3、配置交换机4、测试连通性四、实验结果（本实验源程序清单及运行结果或实验结论、实验设计图）1、划分VlanSwitch>enableSwitch#configure terminalEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 10Switch(config-vlan)#exitSwitch(config)#vlan 20Switch(config-vlan)#exit2、划分端口Switch(config)#interface fastethernet0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface fastethernet0/3Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 20Switch(config-if)#exit3、规划网关IPSwitch(config)#interface vlan 10%LINK-5-CHANGED: Interface Vlan10, changed state to upSwitch(config-if)#ip address 192.168.10.1 255.255.255.0 Switch(config-if)#exitSwitch(config)#interface vlan 20%LINK-5-CHANGED: Interface Vlan20, changed state to upSwitch(config-if)#ip address 192.168.20.1 255.255.255.0 Switch(config-if)#exitSwitch(config)#4、计算机配置PC1PC24、测试连通性测试本地网关（ping本地网关）测试异地网关(ping vlan 20网关)测试异地主机（ping PC2）五、实验总结（对本实验结果进行分析，实验心得体会及改进意见）本节实验运用三层交换机，解决了不同Vlan之间的通信问题，利用的是三层交换机的路由功能。

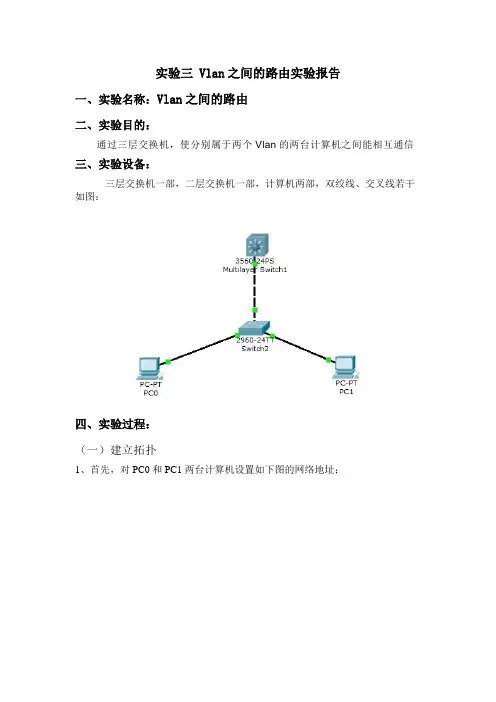

实验三 Vlan之间的路由实验报告一、实验名称：Vlan之间的路由二、实验目的：通过三层交换机，使分别属于两个Vlan的两台计算机之间能相互通信三、实验设备：三层交换机一部，二层交换机一部，计算机两部，双绞线、交叉线若干如图：四、实验过程：（一）建立拓扑1、首先，对PC0和PC1两台计算机设置如下图的网络地址；2、连接好设备，构成一个简单的拓扑结构。

现在进行一次连通性的检测；可以看出，现在两台计算机是没办法进行互相连通的；（二）两层交换机的设置1、对两层交换机switch2进行简单的基本设置，先创建两个vlan，有vlan 10和vlan 30,并把连接PC0的接口fa/1划入vlan 10，把连接PC1的接口fa/2划入vlan 30，如下图：2、输入show vlan命令查看虚拟局域网的相关信息，看出建立vlan成功了，接口的划入也成功了；（三）三层交换机的设置1、同样要对三层交换机做一些命令的设置，还是先建立两个虚拟局域网，vlan 10和vlan 30 ,见下图：2、为了能实现实验目的，接下来是要进行对三层交换机中vlan子接口IP地址的配置。

设置的关键所在是，vlan子接口的IP地址要与两台计算机配置的IP地址同属一个网络，vlan子接口的IP地址要作为计算机的网关。

3、现在查看路由的IP，输入show ip route 命令；从Gateway of last resort is not set可以得到信息，现在的网关提示说没有设置，我还需要进一步设置命令；4、查看一下虚拟局域网的信息，这个是vlan 10的基本信息，有一句写着line protocol is down，此时的连接协议是关闭的；vlan 30的信息也一样；5、此时要进行关键的配置，进入互连接口fa0/24的接口模式，在对接口fa0/24设置vlan中继之前，需要设置该接口的封装模式。

关键语句是switchport trunk encapsulation dot1q，这样line protocol变成启动了；6、再查看一次路由的ip，也可以看到能够连接上了；7、下面是查看trunk模式的信息；（三）连通性检测1、在PC0运行ipconfig命令查看网络地址，再对PC1运行ping命令；可见，现在两台计算机是可以连通的；2、查看一下MAC地址表，能看出数据的传输路线；五、实验结论：每个vlan都是独立的广播域，所以在默认情况下，不同vlan中的计算机之间无法通信，使用vlan间路由的方法可以实现连通。

“计算机网络实验”－实验报告实验序号：实验项目名称：VLAN之间的路由配置实验台号：三实验组号：实验时间：5月15日8：00—16:15实验成员及分工：实验目的：实验1，熟悉交换机的命令，掌握交换机的配置，学会如何划分vlan 子网。

实验2，进一步熟悉各个设备的配置，同时掌握路由控制链表的配置。

实验设备和环境：设备：两台pc，两台路由器，一台3750交换机，两台2950交换机，若干设备连接线环境：安全的网络环境实验过程及步骤：（可以另附页，给出相应的实验环境拓扑图和实验说明）实验总结：（遇到的问题、解决方法、收获和体会，可以另附页）实验器材、验收同学：实验责任人：实验记录人：报告执笔人：实验完成时间：验收同学：实验小组成员签名：指导教师签名： 成绩：一、VLAN 之间的路由配置Switch>enable Switch#config tEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#hostname c3750 c3750(config)#exit c3750#00:01:19: %SYS-5-CONFIG_I: Configured from console by console c3750#vlan b00:01:25: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state t o upc3750#vlan basedata ^% Invalid input detected at '^' marker.c3750#vlan database% Warning: It is recommended to configure VLAN from config mode, as VLAN database mode is being deprecated. Please consult user documentation for configuring VTP/VLAN in config mode.c3750(vlan)#vlan 2 name market交换机3750IP 地址： 192.168.2.2 默认网关： 192.168.2.1交换机2950IP 地址： 192.168.3.5 默认网关： 192.168.3.1路由器2811fa1/0/24fa1/0/23fa0/24fa 0/0图9.5 采用单臂路由实现VLAN 之间的路由VLAN 2 modified:Name: marketc3750(vlan)#vlan 3 name developVLAN 3 modified:Name: developc3750(vlan)#end^% Invalid input detected at '^' marker.c3750(vlan)#exitAPPL Y completed.Exiting....c3750#config tEnter configuration commands, one per line. End with CNTL/Z.c3750(config)#inter range f0/1 -4^% Invalid input detected at '^' marker.c3750(config)#inter range f1/1 -4^% Invalid input detected at '^' marker.c3750(config)#inter range fa1/1 -4^% Invalid input detected at '^' marker.c3750(config)#interface range fa1/0/1 -4c3750(config-if-range)#switchport access vlan 2c3750(config-if-range)#interface range fa1/0/5 -8c3750(config-if-range)#switchport access vlan 3c3750(config-if-range)#exitc3750(config)#inter fa1/0/24c3750(config-if)#switchport trunk encap dot1qc3750(config-if)#switchport mode trunkc3750(config-if)#interface fa1/0/23c3750(config-if)#switchport tunk encap dot1q^% Invalid input detected at '^' marker.c3750(config-if)#switchport trunk encap dot1qc3750(config-if)#switchport mode trunkc3750(config-if)#e00:07:57: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0/23, changed state to downc3750(config-if)#exitc3750(config)#00:08:00: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0/23, changed state to upc3750(config)#% Please answer 'yes' or 'no'.Would you like to enter the initial configuration dialog? [yes/no]:% Please answer 'yes' or 'no'.Would you like to enter the initial configuration dialog? [yes/no]: noPress RETURN to get started!Router>Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#inter f0/0Router(config-if)#no shutdownRouter(config-if)#Router(config-if)#*May 15 03:16:07.219: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up*May 15 03:16:10.219: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#interf f0/0.2Router(config-subif)#encap dot1q 2Router(config-subif)#ip address% Incomplete command.Router(config-subif)#ip address 192.168.2.1 255.255.255.0Router(config-subif)#no shutdownRouter(config-subif)#inter f0/0.3Router(config-subif)#encap dot1q 3Router(config-subif)#ip address 192.168..3.1 255.255.255.0^% Invalid input detected at '^' marker.Router(config-subif)#ip address 192.168.3.1 255.255.255.0Router(config-subif)#exitRouter(config)#inter f0/0.3Router(config-subif)#no shutdownRouter(config-subif)#endRouter#*May 15 03:19:17.519: %SYS-5-CONFIG_I: Configured from console by console% Please answer 'yes' or 'no'.Would you like to enter the initial configuration dialog? [yes/no]: nPress RETURN to get started!Switch>00:13:51: %LINK-5-CHANGED: Interface Vlan1, changed state to administratively down00:13:52: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to downe% Ambiguous command: "e"Switch>enableSwitch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname c2950c2950(config)#exitc2950#v00:14:18: %SYS-5-CONFIG_I: Configured from console by console]% Unknown command or computer name, or unable to find computer addressc2950#vlan database% Warning: It is recommended to configure VLAN from config mode,as VLAN database mode is being deprecated. Please consult user documentation for configuring VTP/VLAN in config mode.c2950(vlan)#vlan 2 name marketVLAN 2 modified:Name: marketc2950(vlan)#vlan 3 name developVLAN 3 modified:Name: developc2950(vlan)#vtp clientDevice mode already VTP CLIENT.c2950(vlan)#exitIn CLIENT state, no apply attempted.Exiting....c2950#config tEnter configuration commands, one per line. End with CNTL/Z.c2950(config)#inter range fa0/1 -4c2950(config-if-range)#switchport access vlan 2c2950(config-if-range)#inter range fa0/0/5 -8^% Invalid input detected at '^' marker.c2950(config)#inter range fa0/5 -8c2950(config-if-range)#switchport access vlan 3c2950(config-if-range)#interface f0/24c2950(config-if)#switchport mode trunkc2950(config-if)#exitc2950(config)#endc2950#00:18:36: %SYS-5-CONFIG_I: Configured from console by console二、路由访问控制列表配置未添加acl 之前 R1的配置Router>enable Router#config tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname ri ri(config)#inter f0/0ri(config-if)#ip address 192.168.1.1 255.255.255.0交换机2950-A交换机2950-B路由器r1路由r2IP 地址： 192.168.1.2 默认网关： 192.168.1.1S0/0/0S0/1fa0/1192.168.1.1192.168.2.1fa0/1 192.168.12.2192.168.12.1IP 地址： 192.168.2.2 默认网关： 192.168.2.1图8.20 采用交换机的路由器配置环境ri(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upri(config-if)#inter s0/0/0^% Invalid input detected at '^' marker.ri(config-if)#exitri(config)#inter s0/0/0^% Invalid input detected at '^' marker.ri(config)#inter s0/0/1^% Invalid input detected at '^' marker.ri(config)#inter s0/0ri(config-if)#ri(config-if)#exitri(config)#interface Serial0/0ri(config-if)#ri(config-if)#exitri(config)#interface Serial0/1ri(config-if)#ri(config-if)#exitri(config)#interface Serial0/0ri(config-if)#ip address 192.168.12.1 255.255.255.0ri(config-if)#encap pppri(config-if)#clock rate 64000ri(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0, changed state to downri(config-if)#no shutdownri(config-if)#ri(config-if)#exitri(config)#interface Serial0/0ri(config-if)#exitri(config)#exit%SYS-5-CONFIG_I: Configured from console by consoleri#config tEnter configuration commands, one per line. End with CNTL/Z.ri(config)#router ripri(config-router)#network 192.168.1.0ri(config-router)#network 192.168.12.0ri(config-router)#end%SYS-5-CONFIG_I: Configured from console by consoleri#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, FastEthernet0/0ri#%LINK-5-CHANGED: Interface Serial0/0, changed state to upri#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, FastEthernet0/0ri#ri#configure terminalEnter configuration commands, one per line. End with CNTL/Z.ri(config)#interface Serial0/0ri(config-if)#ri(config-if)#exitri(config)#ri(config)#ri(config)#router ripri(config-router)#ri#%SYS-5-CONFIG_I: Configured from console by consoleri#ping 192.168.12.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.1, timeout is 2 seconds: .....Success rate is 0 percent (0/5)ri#show interFastEthernet0/0 is up, line protocol is up (connected)Hardware is Lance, address is 00e0.f9aa.eb23 (bia 00e0.f9aa.eb23) Internet address is 192.168.1.1/24MTU 1500 bytes, BW 100000 Kbit, DLY 100 usec,reliability 255/255, txload 1/255, rxload 1/255Encapsulation ARPA, loopback not setARP type: ARPA, ARP Timeout 04:00:00,Last input 00:00:08, output 00:00:05, output hang neverLast clearing of "show interface" counters neverInput queue: 0/75/0 (size/max/drops); Total output drops: 0 Queueing strategy: fifoOutput queue :0/40 (size/max)5 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/sec0 packets input, 0 bytes, 0 no bufferReceived 0 broadcasts, 0 runts, 0 giants, 0 throttles0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort0 input packets with dribble condition detected1 packets output, 52 bytes, 0 underruns0 output errors, 0 collisions, 1 interface resets0 babbles, 0 late collision, 0 deferred0 lost carrier, 0 no carrierri#show interFastEthernet0/0 is up, line protocol is up (connected)Hardware is Lance, address is 00e0.f9aa.eb23 (bia 00e0.f9aa.eb23) Internet address is 192.168.1.1/24MTU 1500 bytes, BW 100000 Kbit, DLY 100 usec,reliability 255/255, txload 1/255, rxload 1/255Encapsulation ARPA, loopback not setARP type: ARPA, ARP Timeout 04:00:00,Last input 00:00:08, output 00:00:05, output hang neverLast clearing of "show interface" counters neverInput queue: 0/75/0 (size/max/drops); Total output drops: 0Queueing strategy: fifoOutput queue :0/40 (size/max)5 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/sec0 packets input, 0 bytes, 0 no bufferReceived 0 broadcasts, 0 runts, 0 giants, 0 throttles0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort0 input packets with dribble condition detected1 packets output, 52 bytes, 0 underruns0 output errors, 0 collisions, 1 interface resets0 babbles, 0 late collision, 0 deferred0 lost carrier, 0 no carrier0 output buffer failures, 0 output buffers swapped outSerial0/0 is up, line protocol is down (disabled)Hardware is HD64570Internet address is 192.168.12.1/24MTU 1500 bytes, BW 128 Kbit, DLY 20000 usec,reliability 255/255, txload 1/255, rxload 1/255Encapsulation PPP, loopback not set, keepalive set (10 sec)LCP ClosedClosed: LEXCP, BRIDGECP, IPCP, CCP, CDPCP, LLC2, BACPLast input never, output never, output hang neverLast clearing of "show interface" counters never--More--%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to upInput queue: 0/75/0 (size/max/drops); Total output drops: 0Queueing strategy: weighted fairOutput queue: 0/1000/64/0 (size/max total/threshold/drops)ri#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, FastEthernet0/0R 192.168.2.0/24 [120/1] via 192.168.12.2, 00:00:08, Serial0/0C 192.168.12.0/24 is directly connected, Serial0/0R2的配置Router>enableRouter#hostname r2^% Invalid input detected at '^' marker.Router#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname r2r2(config)#interfa f0/0\^% Invalid input detected at '^' marker.r2(config)#inter f0/0r2(config-if)#ip address 192.168.2.1 255.255.255.0r2(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upr2(config-if)#inter s0/1r2(config-if)#ip address 192.168.12.2 255.255.255.0r2(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/1, changed state to upr2(config-if)#exitr2(config)#router ripr2(config-router)#network 192.168.12.0r2(config-router)#network 192.168.2.0r2(config-router)#end%SYS-5-CONFIG_I: Configured from console by consoler2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.2.0/24 is directly connected, FastEthernet0/0r2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.2.0/24 is directly connected, FastEthernet0/0r2#conf tEnter configuration commands, one per line. End with CNTL/Z.r2(config)#inter s0/1r2(config-if)#encap pppr2(config-if)#e%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/1, changed state to upxitr2(config)#exit%SYS-5-CONFIG_I: Configured from console by consoler2#ping 192.168.12.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 2/3/4 msr2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setR 192.168.1.0/24 [120/1] via 192.168.12.1, 00:00:18, Serial0/1C 192.168.2.0/24 is directly connected, FastEthernet0/0C 192.168.12.0/24 is directly connected, Serial0/1r2#标准数据包过滤ri(config)#access-list 99 deny 192.168.2.2 0.0.0.0ri(config)#access-list permit 0.0.0.0 255.255.255.255^% Invalid input detected at '^' marker.ri(config)#interf s0/0ri(config-if)#ip access-group 99 inri(config-if)#end%SYS-5-CONFIG_I: Configured from console by consoleri#show ip access-listStandard IP access list 99deny host 192.168.2.2ri#扩展ip访问链表配置ri(config)#inter s0/0ri(config-if)#no ip access-group 99 inri(config-if)#exitri(config)#access-list 110 deny tcp 192.168.2.2 0.0.0.0 192.168.12.1.0.0.0.0 eq23^% Invalid input detected at '^' marker.ri(config)#access-list 110 deny tcp 192.168.2.2 0.0.0.0 192.168.12.1.0.0.0.0 eq 23^% Invalid input detected at '^' marker.ri(config)#ri(config)#access-list 110 deny tcp 192.168.2.2 0.0.0.0 192.168.12.1 0.0.0.0 eq 23 ri(config)#inter s0/0ri(config-if)#exitri(config)#access-list 110 permit ip any anyri(config)#inter s0/0ri(config-if)#ip access-group 110 inri(config-if)#exitri(config)#exit%SYS-5-CONFIG_I: Configured from console by console ri#show ip access-listStandard IP access list 99deny host 192.168.2.2Extended IP access list 110deny tcp host 192.168.2.2 host 192.168.12.1 eq telnet permit ip any any (2 match(es))ri#。

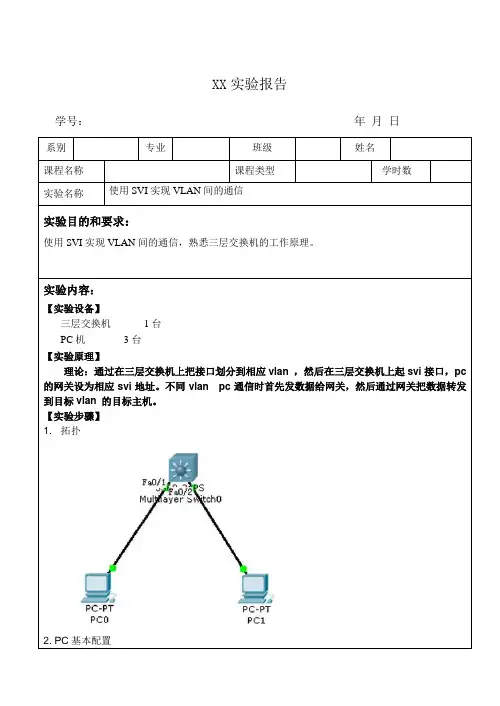

实验五交换机基本配置—利用SVI实现不同VLAN通信课程名：计算机网络技术实验地点：计算机网络实验室实验名称：交换机基本配置【实验目的】通过本实验，读者可以掌握以下技能：1.掌握交换机基于端口划分VLAN的方法；2.掌握VLAN和虚接口SVI的配置方法；3.配置利用交换机虚接口实现不同Vlan的通信【实验仪器设备】PC，Packet Tracer5.3【实验内容】通过配置使得处于不同Vlan的PC1和PC2实现通信。

【实验步骤】步骤1. 配置交换机Switch>enableSwitch#configure terminalSwitch(config)#hostname SW1 ；为交换机命名SW1(config)#exitSW1#vlan database ；进入VLAN 配置模式SW1(vlan)#vlan 10 name vlan10 ；添加VLAN10并命名为VLAN10 SW1(vlan)#vlan 20 name vlan20SW1(vlan)#exitSW1#configure terminalSW1(config)#interface fastEthernet 0/10 ；进入接口F0/10SW1(config-if)#switchport access vlan 10 ;将端口加入VLAN10SW1(config-if)#exitSW1(config)#interface fastEthernet 0/20SW1(config-if)#switchport access vlan 20SW1(config-if)#exit测试：计算机分配IP地址，两PC是否可以通信？SW1(config)#interface vlan 10SW1(config-if)#ip address 192.168.1.254 255.255.255.0 ；配置SVI的地址SW1(config-if)#exitSW1(config)#interface vlan 20SW1(config-if)#ip address 192.168.2.254 255.255.255.0SW1(config-if)#exitSW1(config)#exitSW1#show vlan ；查看VLAN的信息以下为显示的VLAN的信息。

实验手册｜VLAN_SVI（入门必备）01实验难度·✅CCNA CCNP CCIE02实验目的•掌握VLAN、SVI的作用及配置命令•了解跨VLAN通信的工作原理03拓扑04需求•配置PC1和PC2的IP地址和网关•在SW创建VLAN，并将相应接口划分到相应VLAN•创建SVI，使得PC1和PC2可以通信05配置与实现1. 配置PC1和PC2的IP地址和网关PC1>enablePC1#configure terminalPC1(config)#no ip routingPC1(config)#interface Ethernet0/0PC1(config-if)#ip address 192.168.10.1 255.255.255.0PC1(config-if)#no shutdownPC1(config-if)#exitPC1(config)#ip default-gateway 192.168.10.254 PC2>enablePC2#configure terminalPC2(config)#no ip routingPC2(config)#interface Ethernet0/0PC2(config-if)#ip address192.168.20.1 255.255.255.0PC2(config-if)#no shutdownPC2(config-if)#exitPC2(config)#ip default-gateway 192.168.20.2542. 在SW创建VLAN，并将相应接口划分到相应VLANSW(config)#vlan 10SW(config-vlan)#interface ethernet 0/0SW(config-if)#switchport mode accessSW(config-if)#switchport access vlan 10SW(config)#vlan 20SW(config-vlan)#interface ethernet 0/1SW(config-if)#switchport mode accessSW(config-if)#switchport access vlan 203. 创建SVI，使得PC1和PC2可以通信SW(config)#interface Vlan10Sw(config-if)#ip address 192.168.10.254 255.255.255.0Sw(config-if)#no shutdownSW(config)#interface Vlan20Sw(config-if)#ip address 192.168.20.254 255.255.255.0Sw(config-if)#no shutdown验证鉴于篇幅有限，更多详细课程大纲/知识体系/实体书籍/网工必备工具包等请扫码加好友获取！。
