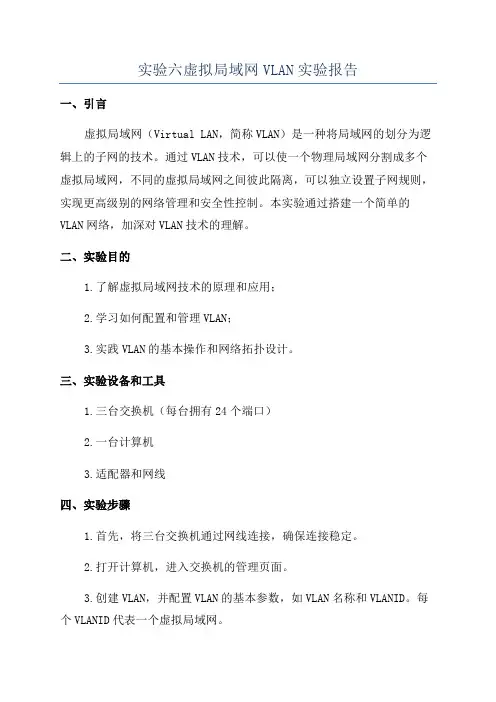

实验六 虚拟局域网VLAN一实验报告

实验六虚拟局域网VLAN（一）实验报告一.互换机端口隔离.实验名称互换机端口隔离。

1.实验目的理解Port V lan的配置。

2.实验环节环节1.在未划VLAN前两台PC互相PING可以通。

-lalxi©192.168.2.254 -，级终端文件⑹ 编辑⑻ 查看② 呼叫© 传送① 帮助⑻环节3.两台PC 互相PI NG 不通。

2011-03-31 03:28:43 @5-LINKUPDOWN:Fa0/l changed state2011-03-31 03:28:43 @5-LINKUPDOWN:Fa0/l changed state 2011-03-31 03:28:46 65-CONFIG:Configured from SwitchA(config-if)ttswitch access vlan 10 2011-03-31 03:29:07 65-CONFIG:Configured from Swi tchfi(config-if)ttinterface fastethernet0/15outband outband to down 2011-03-31 03:29:40 Swi tchA(config-if)tt 05-CONFIG:Configured from outband 2011-03-31 2011-03-31 2011-03-31 2011-03-31 03:30:00 03:31:10 03:31:1003:31:37 @5-LINKUPDOWN:Fa0/l @5-LINKUPDOWN:Fa0/2 @5-LINKUPDOHN:Fa0/l @5-LINKUPDOHN:Fa0/2 changed changed changed changed state state state state upup to down to down Swi tchfi(config-i f)Wend2011-03-31 03:32:31 65-CONFIG:Configured from outband Swi tchAHconfigure terminalEnter configuration commands, one per line. End with CNTL/Z. Switchfi(config)Hinterface fastethernet 0/5 2011-03-31 03:33:53 @5-C0NFIG:Configured Swi tchfi(config-if)ttswitch access vlan 10 2011-03-31 03:34:23 65-CONFIG:Configured SwitchA(config-if)Winterface fastethernet I 2011-03-31 03:34:46 @5-C0NFIG:ConfiguredSwitchA(config-ifJttswitch access vlan 20 2011-03-31 03:35:18 05-C0NFIG:Configured Swi tchA(config-if)ttfrom from 0/9from from outband outband outband outband 连接的0:17：自动检测TCP/IPNUM跨互换机实现VLAN。

实验六虚拟局域网VLAN实验报告一、引言虚拟局域网（Virtual LAN，简称VLAN）是一种将局域网的划分为逻辑上的子网的技术。

通过VLAN技术，可以使一个物理局域网分割成多个虚拟局域网，不同的虚拟局域网之间彼此隔离，可以独立设置子网规则，实现更高级别的网络管理和安全性控制。

本实验通过搭建一个简单的VLAN网络，加深对VLAN技术的理解。

二、实验目的1.了解虚拟局域网技术的原理和应用；2.学习如何配置和管理VLAN；3.实践VLAN的基本操作和网络拓扑设计。

三、实验设备和工具1.三台交换机（每台拥有24个端口）2.一台计算机3.适配器和网线四、实验步骤1.首先，将三台交换机通过网线连接，确保连接稳定。

2.打开计算机，进入交换机的管理页面。

3.创建VLAN，并配置VLAN的基本参数，如VLAN名称和VLANID。

每个VLANID代表一个虚拟局域网。

4.将端口划分到不同的VLAN中，可以通过配置端口类型为访问端口或者是接入端口，实现端口的划分。

5.确定端口的连接情况，将计算机连接到指定的交换机端口上。

6.配置VLAN间的互访策略，可以设置允许或禁止不同VLAN之间的通信。

7.检查VLAN的配置是否正确，并进行测试。

五、实验结果经过上述步骤的操作和配置，成功搭建了一个简单的VLAN网络。

通过管理页面可以查看到配置的VLAN信息和端口的划分情况。

在VLAN中，计算机可以独立访问同一VLAN的设备，同时也可以通过配置互访策略，实现不同VLAN之间的通信。

实验结果符合预期。

六、实验总结通过本次实验，我们学习了虚拟局域网（VLAN）的基本原理和应用。

通过配置和管理VLAN，我们可以将一个物理局域网划分成多个虚拟局域网，实现不同VLAN之间的隔离和独立管理。

通过划分VLAN，可以提高网络管理的灵活性和安全性，确保数据的隔离和网络的稳定性。

在实验中，我们通过连接三台交换机和一台计算机，通过配置VLAN的参数和端口的划分，成功搭建了一个简单的VLAN网络，并进行了相关的测试和验证。

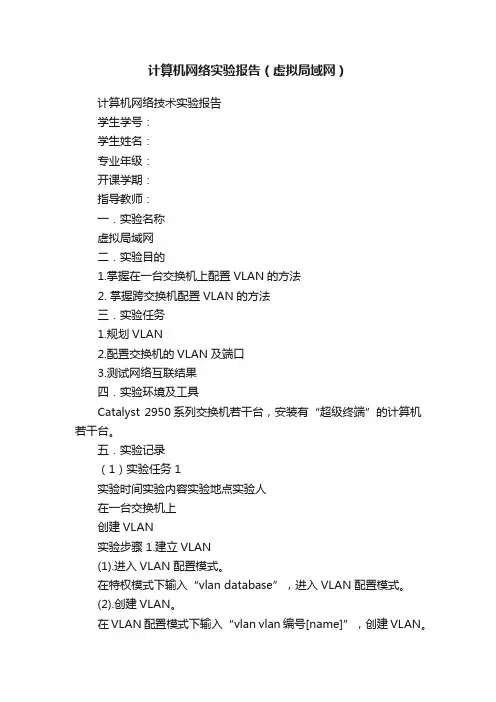

计算机网络实验报告（虚拟局域网）计算机网络技术实验报告学生学号：学生姓名：专业年级：开课学期：指导教师：一．实验名称虚拟局域网二．实验目的1.掌握在一台交换机上配置VLAN的方法2. 掌握跨交换机配置VLAN的方法三．实验任务1.规划VLAN2.配置交换机的VLAN及端口3.测试网络互联结果四．实验环境及工具Catalyst 2950系列交换机若干台，安装有“超级终端”的计算机若干台。

五．实验记录（1）实验任务1实验时间实验内容实验地点实验人在一台交换机上创建VLAN实验步骤 1.建立VLAN(1).进入VLAN配置模式。

在特权模式下输入“vlan database”，进入VLAN配置模式。

(2).创建VLAN。

在VLAN配置模式下输入“vlan vlan 编号[name]”，创建VLAN。

其中，vlan编号为数字，无可缺少，name为可选项。

(3).退出VLAN配置。

在Switch（vlan）#提示符下输入“exit”，退出VLAN配置。

(4).显示设置的VLAN。

在特权模式下输入“show vlan”,显示设置的VLAN信息。

2.将端口加入VLAN(1).进入配置模式。

在特权模式下输入“configure teriminal”，进入配置模式。

(2).配置指定端口。

在配置模式下输入“interface porttypeslot/port（即端口名）”，对指定端口进行配置，其中端口名由“端口类型+插槽号+端口号”三部分组织。

(3).设置端口访问模式。

在端口配置状态下输入“switchport mode access”，定义端口访问模式。

(4).将接口加入到指定VLAN中。

在端口配置状态下输入“switchport access vlan vlan编号”，将端口加入到指定VLAN中。

(5).退出设置输入“end”,退出端口设置状态。

3.验证VLAN设置在特权模式下输入“show vlan”显示不同的VLAN的信息，即switch#show vlan。

计算机网络基础课程实训报告班级：计算机应用14（1）班姓名：实训项目：完成日期：一、实训目的：虚拟局域网划分实验二、实训要求：1、在思科模拟软件中，建立3个2950交换机组成的虚拟局域网，名字分别为：VLAN1~VLAN3；2、将3个实体局域网分别设置IP地址。

3、将3个实体局域网中的电脑分别划归到三个虚拟局域网中。

4、进行连通测试。

5、写出实训报告。

实训步骤如下：过程和结果：一、拓扑结构图：二、电脑IP配置：（1）vlan1内的三台电脑IP地址：网络号：192.168.1.0/24；IP:192.168.1.1~192.168.1.3 掩码：255,255,255,0 （2）vlan2内的三台电脑IP地址：网络号：192.168.2.0/24；IP:192.168.2.1~192.168.2.3 掩码：255,255,255,0 （1）vlan3内的三台电脑IP地址：网络号：192.168.3.0/24；IP:192.168.3.1~192.168.3.3 掩码：255,255,255,0 三、交换机配置过程：第一个交换机添加vlan过程：命令过程：Switch>enableSwitch#configure terminalEnter configuration commands, oneper line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#name vlan2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#name vlan3Switch(config-vlan)#exitSwitch(config)#第二个交换机配置vlan过程：同上第三个交换机配置vlan过程：同上三、划分VLAN过程：（1）把连接交换机1的第一个端口的第一台电脑Ip地址：192.168.1.1，255.255.255.0）划分到Vlan1中。

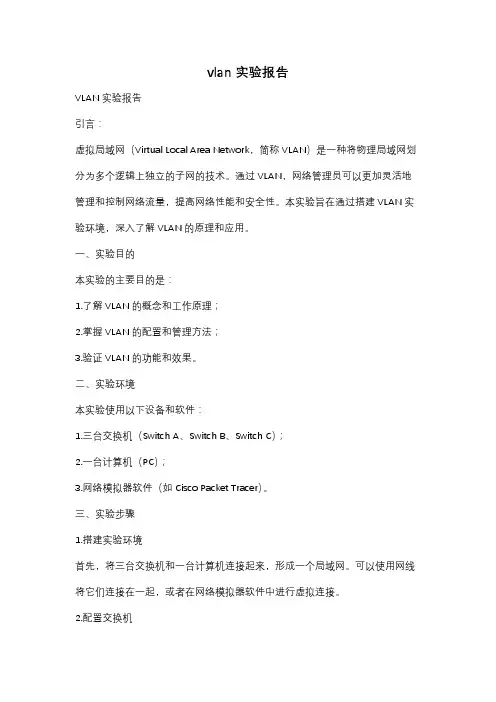

vlan实验报告VLAN实验报告引言：虚拟局域网（Virtual Local Area Network，简称VLAN）是一种将物理局域网划分为多个逻辑上独立的子网的技术。

通过VLAN，网络管理员可以更加灵活地管理和控制网络流量，提高网络性能和安全性。

本实验旨在通过搭建VLAN实验环境，深入了解VLAN的原理和应用。

一、实验目的本实验的主要目的是：1.了解VLAN的概念和工作原理；2.掌握VLAN的配置和管理方法；3.验证VLAN的功能和效果。

二、实验环境本实验使用以下设备和软件：1.三台交换机（Switch A、Switch B、Switch C）；2.一台计算机（PC）；3.网络模拟器软件（如Cisco Packet Tracer）。

三、实验步骤1.搭建实验环境首先，将三台交换机和一台计算机连接起来，形成一个局域网。

可以使用网线将它们连接在一起，或者在网络模拟器软件中进行虚拟连接。

2.配置交换机接下来，需要对三台交换机进行配置。

首先，在每台交换机上创建VLAN，并将端口划分到相应的VLAN中。

可以使用交换机的命令行界面或者图形界面进行配置。

3.测试VLAN功能配置完成后，可以进行VLAN功能的测试。

首先，将计算机连接到交换机的某个端口上，并配置计算机的网络参数。

然后，尝试与同一VLAN中的其他计算机进行通信。

如果通信正常，说明VLAN配置成功。

4.实验结果分析根据实验结果，可以对VLAN的功能和效果进行分析。

可以观察到不同VLAN之间的通信是否被隔离，以及VLAN之间的流量控制是否有效。

同时，还可以通过抓包工具对网络流量进行分析，了解VLAN对网络性能的影响。

四、实验心得通过本次实验，我对VLAN的概念和工作原理有了更深入的了解。

我学会了如何配置和管理VLAN，并通过实验验证了VLAN的功能和效果。

通过观察和分析实验结果，我认识到VLAN可以提高网络的性能和安全性，对于大型企业和组织的网络管理非常重要。

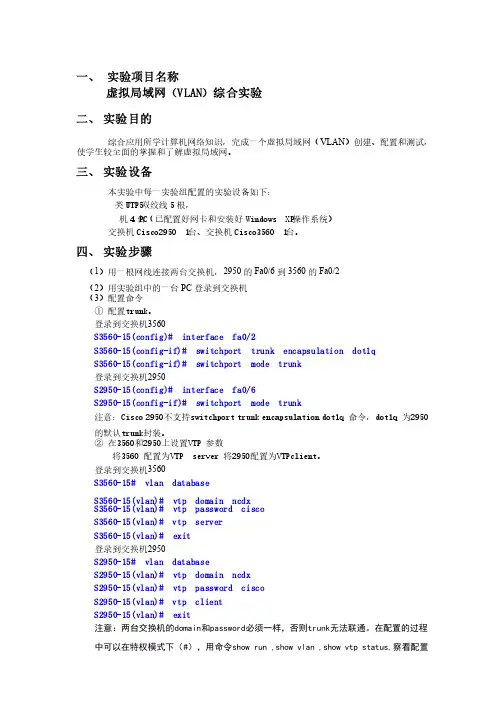

一、 实验项目名称虚拟局域网（VLAN ）综合实验二、 实验目的综合应用所学计算机网络知识，完成一个虚拟局域网（VLAN ）创建、配置和测试，使学生较全面的掌握和了解虚拟局域网。

三、 实验设备本实验中每一实验组配置的实验设备如下：本实验中每一实验组配置的实验设备如下：5类UTP 双绞线5根，根，PC 机4台（已配置好网卡和安装好Windows XP 操作系统）操作系统）交换机Cisco2950 1台、交换机Cisco3560 1台。

四、 实验步骤（1）用一根网线连接两台交换机，2950的Fa0/6到3560的Fa0/2（2）用实验组中的一台PC 登录到交换机登录到交换机（3）配置命令）配置命令① 配置配置trunk trunk trunk。

登录到交换机3560S3560-15(config)# interface fa0/2S3560-15(config-if)# switchport trunk encapsulation dot1q S3560-15(config-if)# switchport mode trunk登录到交换机2950S2950-15(config)# interface fa0/6S2950-15(config-if)# switchport mode trunk注意：注意：Cisco Cisco 29502950不支持不支持不支持switchport switchport trunk encapsulation dot1q 命令，命令，dot1q dot1q 为2950 的默认的默认trunk trunk trunk封装。

封装。

封装。

② 在35603560和和29502950上设置上设置上设置VTP VTP 参数参数将3560 配置为配置为VTP server VTP server ，将，将，将295029502950配置为配置为配置为VTPclient VTPclient VTPclient。

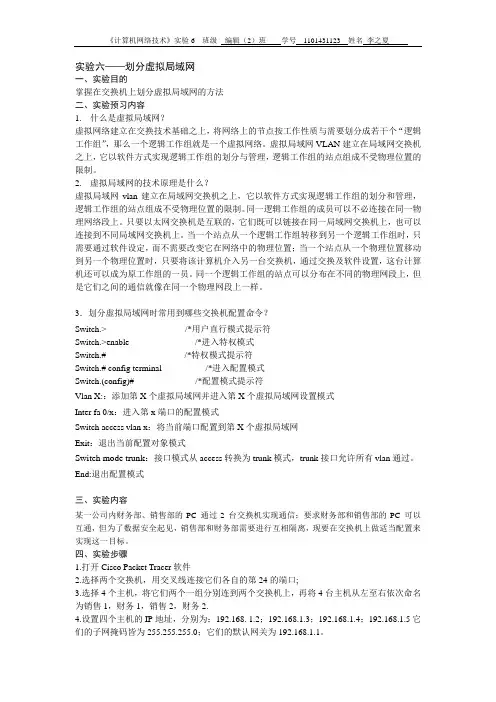

实验六——划分虚拟局域网一、实验目的掌握在交换机上划分虚拟局域网的方法二、实验预习内容1.什么是虚拟局域网？虚拟网络建立在交换技术基础之上，将网络上的节点按工作性质与需要划分成若干个“逻辑工作组”，那么一个逻辑工作组就是一个虚拟网络。

虚拟局域网VLAN建立在局域网交换机之上，它以软件方式实现逻辑工作组的划分与管理，逻辑工作组的站点组成不受物理位置的限制。

2.虚拟局域网的技术原理是什么？虚拟局域网vlan建立在局域网交换机之上，它以软件方式实现逻辑工作组的划分和管理，逻辑工作组的站点组成不受物理位置的限制。

同一逻辑工作组的成员可以不必连接在同一物理网络段上。

只要以太网交换机是互联的，它们既可以链接在同一局域网交换机上，也可以连接到不同局域网交换机上。

当一个站点从一个逻辑工作组转移到另一个逻辑工作组时，只需要通过软件设定，而不需要改变它在网络中的物理位置；当一个站点从一个物理位置移动到另一个物理位置时，只要将该计算机介入另一台交换机，通过交换及软件设置，这台计算机还可以成为原工作组的一员。

同一个逻辑工作组的站点可以分布在不同的物理网段上，但是它们之间的通信就像在同一个物理网段上一样。

3．划分虚拟局域网时常用到哪些交换机配置命令？Switch.> /*用户直行模式提示符Switch.>enable /*进入特权模式Switch.# /*特权模式提示符Switch.# config terminal /*进入配置模式Switch.(config)# /*配置模式提示符Vlan X:：添加第X个虚拟局域网并进入第X个虚拟局域网设置模式Inter fa 0/x：进入第x端口的配置模式Switch access vlan x：将当前端口配置到第X个虚拟局域网Exit：退出当前配置对象模式Switch mode trunk：接口模式从access转换为trunk模式，trunk接口允许所有vlan通过。

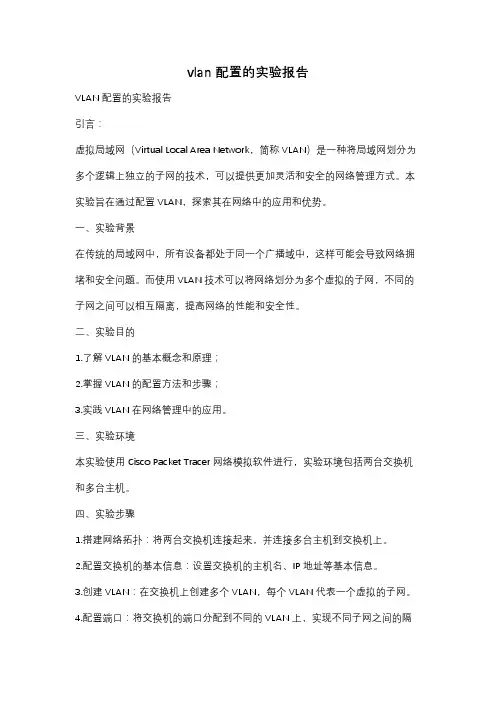

vlan配置的实验报告VLAN配置的实验报告引言：虚拟局域网（Virtual Local Area Network，简称VLAN）是一种将局域网划分为多个逻辑上独立的子网的技术，可以提供更加灵活和安全的网络管理方式。

本实验旨在通过配置VLAN，探索其在网络中的应用和优势。

一、实验背景在传统的局域网中，所有设备都处于同一个广播域中，这样可能会导致网络拥堵和安全问题。

而使用VLAN技术可以将网络划分为多个虚拟的子网，不同的子网之间可以相互隔离，提高网络的性能和安全性。

二、实验目的1.了解VLAN的基本概念和原理；2.掌握VLAN的配置方法和步骤；3.实践VLAN在网络管理中的应用。

三、实验环境本实验使用Cisco Packet Tracer网络模拟软件进行，实验环境包括两台交换机和多台主机。

四、实验步骤1.搭建网络拓扑：将两台交换机连接起来，并连接多台主机到交换机上。

2.配置交换机的基本信息：设置交换机的主机名、IP地址等基本信息。

3.创建VLAN：在交换机上创建多个VLAN，每个VLAN代表一个虚拟的子网。

4.配置端口：将交换机的端口分配到不同的VLAN上，实现不同子网之间的隔离。

5.测试连通性：在不同的VLAN上设置主机，通过ping命令测试不同子网之间的连通性。

五、实验结果与分析通过上述步骤，我们成功配置了VLAN，并实现了不同子网之间的隔离。

在测试连通性时，发现不同子网的主机无法相互ping通，说明VLAN的隔离功能正常。

此外，通过查看交换机的端口状态，可以清晰地看到不同VLAN的端口状态。

六、实验总结通过本次实验，我深入了解了VLAN的概念、原理和配置方法。

VLAN技术可以将传统的局域网划分为多个虚拟的子网，提高网络的性能和安全性。

通过配置VLAN，我们可以实现不同子网之间的隔离，有效地控制网络流量和提高网络的安全性。

然而，在实际应用中，VLAN的配置还需要考虑一些因素，如网络规模、设备兼容性和管理复杂性等。

数学与信息科学学院实验报告虚拟局域网VLAN的建立与配置二、实验目的与要求：掌握交换机上的VLAN配置三、实验原理：四、实验方案设计（思路、步骤和方法等）：摘要:本文主要从以太网的工作原理出发由 CSMA/CD 冲突监测的载波侦听的工作机制引出传统使用集线器和二层交换机组网所产生的冲突域和广播域问题，为了解决这些问题，进而引出了三层交换机和 VLAN（虚拟局域网）的概念。

接着，对 VLAN 的各种特性分别进行了阐述，并结合实例说明了如何运用三层交换机创建 VLAN 的具体配置过程。

从而可以得出 VLAN 技术是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的新兴技术，是局域交换网的灵魂。

目录一、引言二、 VLAN 的发展过程1 2.1、以太网的工作原理及三层交换的产生1 2.2、VLAN 的产生2.2.1、VLAN 的定义2.2.2、VLAN 的优点2.2.3、VLAN 的划分2.2.4、VLAN 的标准2.2.5、VLAN 的配置2.2.6、三层交换的配置三、VLAN 的实际运用3.1、VLAN 的实现3.2、如何配置三层交换机创建 VLAN3.2.1、设置 VTP DOMAIN3.2.2、配置中继3.2.3、创建 VLAN3.2.4、将交换机端口划入 VLAN3.2.5、配置三层交换一、引言随着我国综合国力的不断加强，我国信息产业的发展力度不断的提高，各类信息技术突飞猛进，计算机网络技术的迅猛发展更是令人叹为观止。

计算机网络技术的发展犹如戏剧舞台，你方唱罢我登台。

各类数据网络技术是竞相争艳，当然以太网技术也不例外。

从传统的以太网10Mb/s发展到快速以太网100Mb/s和千兆以太网1000Mb/s也不过几年的时间，其迅猛的势头实在令人吃惊。

而现在中大型规模网络建设中，以千兆三层交换机为核心的所谓“千兆主干跑、百兆到桌面”的主流网络模型已不胜枚举。

本文将结合丽水本地的一些实际情况，分别对以太网的原理、VLAN 的发展、三层交换的定义、VLAN 的定义、VLAN 的优点、VLAN 的划分、VLAN 的配置（结合实例）等内容加以阐述。

虚拟局域网实验报告虚拟局域网实验报告引言：虚拟局域网（Virtual Local Area Network，简称VLAN）是一种将物理上分散的设备通过逻辑上的划分组合成一个逻辑上的局域网的技术。

本实验旨在通过构建虚拟局域网，探索VLAN的原理和应用。

一、实验背景在传统的局域网中，设备之间的通信是基于物理连接的。

然而，当网络规模庞大，设备数量众多时，传统的物理连接方式会带来一系列的问题，如网络拓扑复杂、管理困难等。

而VLAN技术的出现，为网络的管理和维护带来了极大的便利。

二、实验目的本实验的主要目的是：1. 了解VLAN的基本原理和工作机制；2. 掌握VLAN的配置方法；3. 实践VLAN在实际网络环境中的应用。

三、实验环境本次实验所需的硬件和软件环境如下：1. 交换机：使用支持VLAN功能的交换机；2. 计算机：至少两台计算机，作为VLAN的终端设备；3. 虚拟机软件：如VMware Workstation等。

四、实验步骤1. 确定网络拓扑结构：根据实验要求和设备数量，设计合理的网络拓扑结构，包括交换机和终端设备的连接方式。

2. 配置交换机：登录交换机的管理界面，创建VLAN，并将端口划分到相应的VLAN中。

3. 配置终端设备：根据实验需要，配置终端设备的IP地址、子网掩码和网关等信息。

4. 测试连通性：通过ping命令或其他网络测试工具，测试不同VLAN中的设备之间的连通性。

5. 配置VLAN间的互通：根据实验需求，配置交换机的端口间互通，实现不同VLAN之间的通信。

五、实验结果与分析经过以上步骤的实验操作，我们成功地构建了一个虚拟局域网。

通过测试连通性，可以发现不同VLAN中的设备可以相互通信，但不同VLAN之间的设备无法直接通信。

这是因为交换机默认情况下会对不同VLAN的数据进行隔离，需要进一步配置端口间的互通。

六、实验总结通过本次实验，我们深入了解了虚拟局域网的原理和应用。

VLAN技术的出现，使得网络管理和维护更加灵活和高效。

千里之行，始于足下。

计算机网络实验报告虚拟局域网综合实验计算机网络实验报告：虚拟局域网综合实验摘要：本次实验通过搭建虚拟局域网（VLAN），来深入理解并实践计算机网络中的虚拟局域网技术。

通过在网络设备中进行必要的配置，实现虚拟局域网的创建和通信，并通过对实验结果的分析和总结，进一步加深了对计算机网络中虚拟局域网技术的理解。

一、实验目的：通过本次实验，我们的主要目标是学习和掌握虚拟局域网（Virtual Local Area Network，VLAN）技术，并通过实际操作来加深对该技术的理解和掌握。

二、实验环境：1. 硬件环境：实验室中提供的计算机及网络设备。

2. 软件环境：Windows操作系统，网络设备的管理软件。

三、实验原理：虚拟局域网（VLAN）是将一个物理的局域网分割成多个逻辑上的局域网，不同的虚拟局域网之间可以进行互联，并且可以实现不同虚拟局域网之间的隔离。

VLAN的关键技术是虚拟局域网间的通信，其实现方式主要有端口隔离和交换机扩展两种方式。

端口隔离是将交换机上每个端口与一个虚拟局域网进行关联，实现不同虚拟局域网之间的隔离。

而交换机扩展则是将同一个虚拟局域网的所有交换机通过某种方式进行扩展，让不同交换机上的同一个虚拟局域网的主机能够互通。

第1页/共3页锲而不舍，金石可镂。

四、实验步骤：1. 连接网络设备：将计算机与交换机通过网线连接，保证计算机与交换机之间可以正常通信。

2. 配置交换机：通过网络设备管理软件登录交换机，并进行必要的配置。

我们在实验中使用了两个交换机，交换机1和交换机2，分别负责管理两个不同的虚拟局域网。

3. 创建虚拟局域网：在交换机1上创建一个名为VLAN1的虚拟局域网，在交换机2上创建一个名为VLAN2的虚拟局域网。

4. 配置虚拟局域网内主机的IP地址：在每个虚拟局域网中，为主机分配不同的IP地址。

5. 测试虚拟局域网的通信：通过ping命令测试不同虚拟局域网中的主机是否能够相互通信。

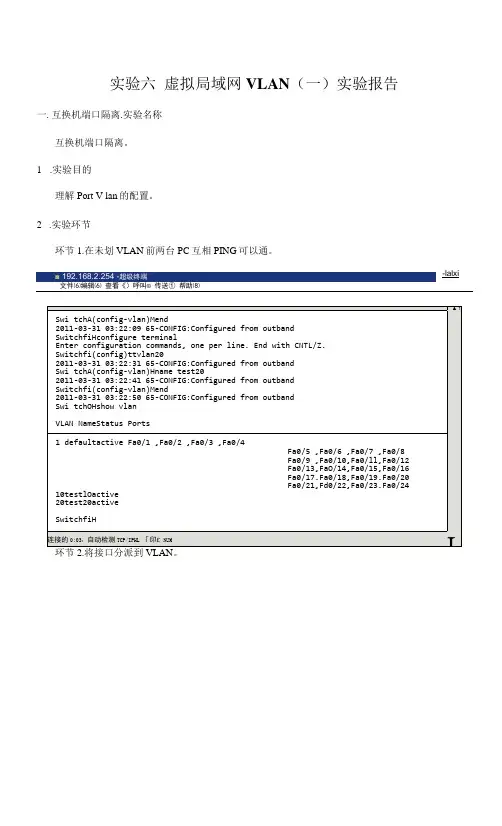

实验六虚拟局域网VLAN（一）实验报告
一．交换机端口隔离
1.实验名称
交换机端口隔离。

2.实验目的
理解Port Vlan的配置。

3.实验步骤
步骤1. 在未划VLAN前两台PC互相PING可以通。

步骤2. 将接口分配到VLAN。

步骤3. 两台PC互相PING不通。

二．跨交换机实现VLAN
1.实验名称
跨交换机实现VLAN。

2.实验目的
理解VLAN如何挂交换机实现。

3.实验步骤
步骤1. 在交换机SwitchA上创建Vlan 10，并将0/5端口划分到Vlan 10中。

步骤2. 在交换机SwitchA上创建Vlan 20，并将0/15端口划分到Vlan 20中。

模式。

步骤4. 在交换机SwitchB上创建Vlan 10，并将0/5端口划分到Vlan 10中。

模式。

步骤6. 验证PC1与PC3能互相通信，但PC2与PC3不能互相通信。

本次试验分为两个试验。

交换机端口隔离以及跨交换机实现VLAN。

通过试验中实际的操作，形象的理解了Port Vlan的配置和理解VLAN如何挂交换机实现。

实验一通过划分Port Vlan实现交换端口隔离，实验二在同一Vlan里的计算系统能跨交换机进行相互通信，而在不同Vlan里的计算机系统不能进行相互通信，需要注意的是，两
台交换机之间相连的端口应该设置为tag vlan模式。

【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。

vlan配置实验报告VLAN配置实验报告引言：在网络中，虚拟局域网（VLAN）是一种将局域网划分为多个逻辑上的独立网络的技术。

通过VLAN的配置，可以实现网络的分段管理，提高网络的安全性和可管理性。

本实验报告将介绍VLAN的配置方法、原理以及实际应用。

一、VLAN的基本概念VLAN是一种逻辑上的概念，通过将交换机端口划分为不同的虚拟网络，实现不同的主机之间的隔离和通信。

VLAN可以根据不同的需求进行划分，比如按照部门、功能、安全级别等进行划分。

每个VLAN都有一个唯一的标识符，称为VLAN ID。

二、VLAN的配置方法1. 静态VLAN配置：通过手动配置交换机的端口和VLAN的对应关系，将端口划分到不同的VLAN中。

这种配置方法适用于规模较小的网络环境，配置简单，但需要手动管理。

2. 动态VLAN配置：通过使用VLAN Trunking Protocol（VTP）或其他自动化配置协议，实现交换机之间的VLAN信息的自动同步。

这种配置方法适用于规模较大的网络环境，可以减少配置的工作量。

三、VLAN的实际应用1. 网络分段：通过将不同的部门或功能划分到不同的VLAN中，实现网络的分段管理。

这样可以提高网络的安全性，避免不同部门之间的信息泄露。

2. 广播控制：VLAN可以减少广播域的范围，避免广播风暴对整个网络的影响。

每个VLAN内的广播只会被同一VLAN内的主机接收到，减少了广播的传播范围。

3. 虚拟机隔离：在虚拟化环境中，可以使用VLAN将不同的虚拟机划分到不同的VLAN中，实现虚拟机之间的隔离和通信。

4. 服务质量控制：通过配置不同的VLAN，可以对不同的应用或用户进行优先级的设置，实现对网络资源的合理分配和控制。

四、实验过程和结果在实验中，我们使用了三台交换机和多台主机进行了VLAN的配置和测试。

首先，我们通过静态VLAN配置的方式，将不同的端口划分到不同的VLAN中。

然后，我们进行了VLAN之间的通信测试，确保不同VLAN内的主机可以互相通信，而不同VLAN之间的主机无法直接通信。

实验报告课程名称：计算机网络基础实验项目：虚拟局域网VLAN专业班级：信息系统与信息管理602班姓名： ****** 学号： *****指导教师：***老师成绩：日期：第一部分：交换机端口隔离.【实验名称】交换机端口隔离.【实验目的】理解Port Vlan的配置，了解VLAN的原理，熟练掌握交换机端口隔离划分虚拟局【背景描述】假设此交换机是宽带小区城域网中的一台楼道交换机,住户PC1连接在交换机的fa0/5口;住户PC2连接在交换机的fa0/15口，住户pc3连接在fa0/1口.现要实现各家各户的端口隔离. 【实现功能】通过PORT VLAN实现本交换机端口隔离. （通过虚拟局域网技术可以隔离网络风暴，提高网络的性能，降低无用的网络开销。

并能提高网络的安全性,保密性。

）【实现拓扑】【实验设备】S2126G 1台、PC机6台、直连线6条【实验步骤】步骤1.搭建一个小型局域网的拓扑，使得一台可网管的交换机，通过普通快速以太网端口f0/1、f0/2、f0/10与多台PC，使用直连线相连接。

并给三台PC机配置IP，要求所有IP属于同一个网段。

保证三台PC两两之间互相能够ping通。

截图于此switchA#configure terminal !进入交换机全局配置模式switchA(config)#vlan 2 ！创建VLAN2switchA(config-vlan)#name wxk01 ！将其命名为wxk01switchA(config-vlan)#exit!退出VLAN 01switchA(config)#vlan 3 ！创建VLAN 02switchA(config-vlan)#name wxk02 ！将其命名为wxk02switchA(config-if)#exit验证测试使用命令show vlan和show running-config查看与刚才有何不同。

switchA#show vlan步骤2.将接口分配到VLAN.switchA(config)#interface fa0/1 ！进入fa0/1的接口配置模式。

vlan实验报告VLAN实验报告引言：虚拟局域网（Virtual Local Area Network，VLAN）是一种通过逻辑方式将网络设备划分为多个独立的广播域的技术。

本实验旨在通过搭建VLAN网络，探索其在网络管理和资源隔离方面的应用。

一、实验背景在传统的局域网中，所有设备都处于同一个广播域中，这意味着所有设备都能收到同一个广播消息。

这种情况下，网络管理和资源隔离变得非常困难。

而VLAN技术的出现，通过逻辑方式将设备划分为多个独立的广播域，解决了这一问题。

二、实验目的1. 理解VLAN的概念和原理；2. 掌握VLAN的配置和管理方法；3. 实践VLAN在网络管理和资源隔离方面的应用。

三、实验环境本次实验使用了三台交换机和六台主机。

交换机采用Cisco Catalyst系列，主机使用Windows操作系统。

四、实验步骤1. 配置交换机a) 连接交换机，并进入交换机的管理界面；b) 创建VLAN，并将端口划分到相应的VLAN中；c) 配置VLAN间的互通，确保不同VLAN的设备能够相互通信。

2. 配置主机a) 将主机连接到交换机的相应端口；b) 配置主机的IP地址和子网掩码；c) 配置主机的默认网关，确保主机能够与其他VLAN的设备通信。

3. 测试网络连接a) 使用ping命令测试同一VLAN内主机的连通性；b) 使用ping命令测试不同VLAN间主机的连通性。

五、实验结果与分析经过以上步骤的配置和测试，我们成功地搭建了一个VLAN网络。

通过对不同VLAN的设备进行隔离，我们实现了网络资源的有效管理和隔离。

例如，我们可以将某些设备划分到专门的管理VLAN中，以便更好地对其进行监控和管理。

此外，VLAN还可以提高网络的安全性。

通过将敏感数据和普通数据放置在不同的VLAN中，可以有效防止潜在的安全威胁。

例如，我们可以将财务部门的设备放置在一个独立的VLAN中，以保护其敏感信息的安全。

六、实验心得通过本次实验，我对VLAN的概念和原理有了更深入的了解。

vlan配置实验报告VLAN配置实验报告引言：虚拟局域网（Virtual Local Area Network，VLAN）是一种将物理网络划分为逻辑上独立的多个虚拟网络的技术。

通过VLAN的配置，可以实现网络资源的灵活管理和安全隔离。

在本次实验中，我们将探索VLAN的配置和应用，以及其对网络性能和安全性的影响。

一、实验目的本次实验的目的是通过配置VLAN，实现不同VLAN之间的隔离和通信，并探索VLAN对网络性能和安全性的影响。

通过实际操作和观察，加深对VLAN的理解和掌握。

二、实验环境我们使用了一台交换机和多台计算机组成的小型局域网作为实验环境。

交换机支持VLAN功能，并提供了相应的配置界面。

三、实验步骤与结果1. VLAN划分我们首先将交换机上的端口划分为不同的VLAN。

通过登录交换机的管理界面，我们可以看到目前所有端口都属于默认的VLAN 1。

我们将端口1-8划分为VLAN 10，端口9-16划分为VLAN 20。

2. VLAN配置在交换机的管理界面中，我们选择VLAN配置选项。

在VLAN配置界面，我们可以添加、删除和编辑不同的VLAN。

我们添加了两个VLAN，分别是VLAN 10和VLAN 20。

为了实现不同VLAN之间的通信，我们还配置了一个VLAN接口，用于连接不同VLAN的交换机端口。

3. 端口配置在VLAN配置完成后，我们需要将各个端口与相应的VLAN关联起来。

通过选择端口配置选项，我们可以为每个端口指定所属的VLAN。

我们将端口1-8指定为VLAN 10的成员，端口9-16指定为VLAN 20的成员。

4. 测试与观察在配置完成后，我们进行了一系列的测试和观察。

首先，我们将两台计算机分别连接到VLAN 10和VLAN 20的端口上。

我们发现两台计算机可以正常通信，但无法与其他VLAN的计算机通信。

这验证了VLAN的隔离功能。

接下来，我们在同一个VLAN内进行广播测试。

我们在VLAN 10内的一台计算机上发送广播消息，发现只有同一VLAN内的计算机能够接收到消息，其他VLAN内的计算机没有收到。

#### 一、实验目的1. 理解虚拟局域网（VLAN）的基本概念和作用。

2. 掌握VLAN的配置方法，包括VLAN的创建、端口划分、VLAN间路由配置等。

3. 熟悉VLAN在提高网络安全性、优化网络性能方面的应用。

#### 二、实验环境1. 设备：两台三层交换机（如华为S5700）、一台路由器、若干台PC机。

2. 软件：Packet Tracer仿真软件。

#### 三、实验步骤##### 步骤一：创建VLAN1. 进入第一台三层交换机的系统视图。

2. 使用以下命令创建VLAN 10和VLAN 20：```system-viewvlan 10name VLAN10vlan 20name VLAN20```##### 步骤二：端口划分1. 将连接到第一台交换机的PC机分配到VLAN 10，将连接到第二台交换机的PC 机分配到VLAN 20。

```interface GigabitEthernet0/0/1port link-type accessport default vlan 10``````interface GigabitEthernet0/0/2port link-type accessport default vlan 20```##### 步骤三：配置VLAN间路由1. 在路由器上配置VLAN间路由，实现VLAN 10和VLAN 20之间的通信。

```ip route 10.0.0.0 255.255.255.0 192.168.1.2ip route 20.0.0.0 255.255.255.0 192.168.2.2```##### 步骤四：测试VLAN间通信1. 在VLAN 10的PC上ping VLAN 20的PC，观察是否能够成功通信。

```ping 192.168.2.2```2. 在VLAN 20的PC上ping VLAN 10的PC，观察是否能够成功通信。

```ping 192.168.1.2```#### 四、实验结果与分析##### 结果1. 成功创建VLAN 10和VLAN 20。

实验6 虚拟局域网的配置和应用一实验目的了解端口VLAN（port VLAN）的功能和配置方法，熟悉端口VLAN的应用。

本实验将在一台交换机上实现VLAN的划分。

二实验要求1. 设备要求：计算机2台（装有Windows 2000/XP/2003操作系统、装有网卡），交换机1台，UTP直通线2根，console电缆1根；2. 每组2人，合作完成。

三实验预备知识VLAN（Virtual Local Area Network）虚拟局域网是一种将局域网内的设备通过逻辑地划分成为一个个网段来进行管理的技术。

IEEE于1999年颁布了用以标准化VLAN实现方案的802.1Q协议标准。

VLAN扩大了交换机的应用和管理功能。

VLAN是建立在物理网络基础上的一种逻辑子网，因此建立VLAN需要相应的支持VLAN技术的网络设备。

当网络中的不同VLAN间进行相互通信时，需要路由的支持，这时就需要增加路由设备——要实现路由功能，既可采用路由器，也可采用三层交换机来完成。

VLAN的最大特点是不受物理位置的限制，可以根据用户的需要进行灵活的划分。

基于端口的VLAN划分方法是较为常用的，许多厂商的交换机产品都支持这一功能。

本实验将在一台交换机上实现端口VLAN的划分，给学生一个从概念到应用的初步认识。

1. VLAN优点使用VLAN具有以下优点：分割广播域一个VLAN就是一个逻辑广播域，通过对VLAN的创建，隔离了广播，缩小了广播范围，可以控制广播风暴的产生。

提高网络整体安全性通过路由访问列表和MAC地址分配等VLAN划分原则，可以控制用户访问权限和逻辑网段大小，将不同用户群划分在不同VLAN，从而提高交换式网络的整体性能和安全性。

网络管理简单、直观对于交换式以太网，如果对某些用户重新进行网段分配，需要网络管理员对网络系统的物理结构重新进行调整，甚至需要追加网络设备，增大网络管理的工作量。

而对于采用VLAN 技术的网络来说，一个VLAN可以根据部门职能、对象组或者应用将不同地理位置的网络用户划分为一个逻辑网段。

vlan划分实验报告一、引言VLAN（Virtual Local Area Network，虚拟局域网）是一种将局域网按照逻辑或功能划分的技术，它能够将一台交换机划分为多个逻辑上独立的子网。

本实验旨在通过运用VLAN划分技术，将局域网分为不同的虚拟网络，实现资源共享和网络管理的高效性。

二、实验目的通过本实验，我们的主要目的是掌握以下知识和技能:1. 理解VLAN的基本概念和原理；2. 掌握VLAN划分的操作步骤；3. 运用VLAN划分技术，搭建一个包含多个虚拟网络的环境；4. 实现不同虚拟网络之间的互通和资源共享。

三、实验环境本实验所用的实验环境如下:硬件设备：一台交换机、多台计算机；软件环境：Windows操作系统、交换机管理软件。

四、实验步骤1. 硬件连接：将交换机与多台计算机通过网线连接，确保网络连通。

2. 设置VLAN：打开交换机管理软件，输入管理员账号和密码登录交换机。

在交换机管理界面中，我们可以看到各个端口的连接状态和相关信息。

3. 创建VLAN：在交换机管理界面中，选择“VLAN设置”或类似选项，创建所需的VLAN。

可以根据实验需求，将不同的端口指定给不同的VLAN。

4. 配置端口：在交换机管理界面中，选择“端口配置”或类似选项，对各个端口进行相应的配置。

可以设置端口所属的VLAN，以及端口的工作模式（如访问模式、中继模式等）。

5. 保存设置：在完成VLAN和端口的配置后，务必保存设置并进行生效，以使配置生效。

6. 验证配置：在计算机上打开命令提示符窗口，输入“ipconfig”命令查看计算机的IP地址和子网掩码。

确认不同VLAN的计算机具有不同的IP地址段。

7. 测试互连：在不同VLAN的计算机上尝试互相ping通，检查网络互通情况。

如果互通正常，则表示VLAN划分配置成功。

五、实验结果与总结通过本次实验，我们成功地使用VLAN划分技术，将一个局域网划分为多个虚拟网络。

每个虚拟网络拥有独立的IP地址段，实现了资源共享和网络管理的高效性。
