vlan划分实验报告

vlan的划分的实验报告VLAN的划分的实验报告引言：VLAN（Virtual Local Area Network）是一种将物理网络划分为逻辑上独立的虚拟网络的技术。

通过VLAN的划分，可以实现更好的网络管理和安全性。

本实验旨在通过实际操作，探索VLAN的划分原理和应用。

实验目的：1. 了解VLAN的概念和原理；2. 学习如何划分VLAN，并配置交换机实现VLAN间的通信；3. 探索VLAN在网络管理和安全性方面的应用。

实验过程：1. 实验环境准备：- 一台交换机（本实验使用Cisco Catalyst 2960）；- 三台计算机（本实验使用Windows操作系统）；- 网线和适配器。

2. VLAN的划分和配置：a. 连接交换机和计算机：将交换机的一个端口与计算机1连接，另一个端口与计算机2连接，第三个端口与计算机3连接。

b. 进入交换机配置界面：通过串口或网络连接进入交换机的命令行界面。

c. 创建VLAN：输入命令"vlan database"进入VLAN数据库模式，然后使用命令"vlan vlan-id"创建VLAN，其中vlan-id为所需的VLAN编号。

d. 配置端口：使用命令"interface fastethernet 0/x"进入相应端口的配置模式，然后使用命令"switchport access vlan vlan-id"将端口划分到指定的VLAN中。

e. 配置VLAN间的通信：使用命令"interface vlan vlan-id"进入VLAN接口配置模式，然后使用命令"ip address ip-address subnet-mask"配置IP地址和子网掩码。

f. 保存配置：使用命令"copy running-config startup-config"将当前配置保存到交换机的非易失性存储器中。

VLAN的划分实验报告实验目的和要求：目的：1、学会创建vlan。

2、能够按照端口划分vlan的方法将端口划分到对应的vlan中。

3、学会vlan的中继。

要求：1、深入理解划分vlan的意义。

2、能够配置基本的vlan划分的命令。

3、能够查看vlan的结果并作测试。

网络拓扑与分析设计：内容：1：创建vlan,可以采用两种创建vlan的方式。

2：将端口划分进vlan。

3：实现跨交换机的vlan的通信（vlan的中继）。

4：实现不同vlan的通信（根据自己的基础，可以对该内容选做）。

注意：做该实验可以使用PT,也可以使用神州数码的3600交换机，但是不能够选用神州数码的5526.实验步骤与调试过程:L 打开Cisco Packet tracer,拖入一个路由器Routeri,两个交换 机SwitchK Switch2,八个 PC 机 PC1-PC8, PC1-PC4 用 Copper Straight- Through 线分别连接 Switchl 的 F0/0-F0/4 口，PC5-PC8 用 Copper straight-through 线分别连接 Switch2 的 F0/0-F0/4 口，Switchl 与 Switch2 用 Copper Cross-Over 线连接，路由器 Routeri 用 Copper Straight-Through 连接Switchl 的F0/24 口，建立完整的网络拓扑；。

2 .点击 PC 、进入 Desktop 设置 IP, PCI (IP Address 192. 168. 0. 2 Subnet Mask 255. 255. 255. 0Subnet Mask 255. 255. 255. 0Subnet Mask 255. 255. 255. 0Subnet Mask 255. 255. 255. 0Default Gateeway 192. 168. 1.1) ；PC4 (IPAddress 192. 168. 1.3 Subnet Mask 255. 255. 255. 0Default Gateeway 192. 168. 1.1)Subnet Mask 255. 255. 255. 0PC5 (IP Address 192. 168. 0.4 Default Gateeway 192.168.0.1)Subnet Mask 255. 255. 255. 0PC6 (IP Address 192. 168. 0.5 Default Gateeway 192.168.0.1)Subnet Mask 255. 255. 255.0 PC7 (IP Address 192. 168. 1.4 Default Gateeway 192.168.1.1)Default Gateeway 192.168.1.1)PC8 (TP Address 192. 168. 1.5Default Gateeway 192. 168. 1.1)；。

vlan的划分实验报告VLAN的划分实验报告引言：虚拟局域网（Virtual Local Area Network，简称VLAN）是一种将物理局域网划分为逻辑上的多个虚拟局域网的技术。

通过VLAN的划分，可以提高网络的安全性、灵活性和管理效率。

本实验旨在通过实际操作，探索VLAN的划分原理和应用。

一、实验目的本次实验的主要目的是了解VLAN的概念、原理和应用，通过实际操作掌握VLAN的划分方法和配置技巧，进一步加深对网络划分和管理的理解。

二、实验环境本次实验使用的实验环境如下：1. 交换机：Cisco Catalyst 2960系列2. 终端设备：PC、服务器等三、实验步骤1. VLAN的创建和配置首先，我们需要在交换机上创建VLAN，并为每个VLAN分配一个唯一的VLAN ID。

在交换机的命令行界面下，输入以下命令创建VLAN：vlan databasevlan 10vlan 20exit上述命令创建了两个VLAN，分别是VLAN 10和VLAN 20。

接下来，我们需要将每个VLAN与相应的端口绑定，以实现VLAN的划分。

输入以下命令配置端口和VLAN的绑定关系：interface fastEthernet 0/1switchport mode accessswitchport access vlan 10exit上述命令将交换机的1号端口配置为VLAN 10的访问端口。

同样地，我们可以配置其他端口和相应的VLAN。

2. VLAN之间的通信在VLAN的划分下，各个VLAN之间是隔离的，需要通过路由器或三层交换机来实现不同VLAN之间的通信。

在本实验中，我们使用三层交换机来实现不同VLAN之间的通信。

首先，我们需要在三层交换机上创建子接口，并为每个子接口配置IP地址。

输入以下命令创建子接口：interface gigabitEthernet 0/1.10encapsulation dot1q 10ip address 192.168.10.1 255.255.255.0exit上述命令创建了一个子接口，将其与VLAN 10关联，并配置了IP地址。

单个交换机划分VLAN 实验报告.doc 实验报告：单个交换机划分VLAN一、实验目的 1.了解VLAN的概念和作用； 2.学习如何在单个交换机上划分VLAN； 3.实践配置交换机的VLAN。

二、实验原理 VLAN（Virtual Local Area Network）是一种虚拟的局域网，在同一个物理网络中可以划分出多个虚拟网络。

VLAN的划分可以根据不同的要求，将不同的用户或设备划分到不同的虚拟网络中，实现网络资源的隔离和管理。

在单个交换机上划分VLAN，需要将交换机的端口划分为不同的VLAN，然后配置端口的VLAN成员关系，使得同一VLAN中的设备可以互相通信，不同VLAN之间的设备无法直接通信。

三、实验步骤 1.连接交换机和电脑，确保网络正常连接； 2.打开交换机的管理页面，输入用户名和密码登录； 3.在交换机的管理页面上找到VLAN相关的设置选项； 4.创建VLAN，输入VLAN的ID和名称，点击保存； 5.将需要划分到该VLAN的端口设置为VLAN的成员端口； 6.配置VLAN的端口模式，可以选择设置为访问模式或者标记模式； 7.重复步骤4-6，创建和配置其他的VLAN； 8.保存配置并退出交换机的管理页面。

四、实验结果通过实验，成功在单个交换机上划分了VLAN，并配置了不同VLAN的端口成员关系。

在同一VLAN的设备之间可以正常通信，不同VLAN的设备无法直接通信。

五、实验总结本次实验通过在单个交换机上划分VLAN，进一步加深了对VLAN 的理解和应用。

VLAN的划分可以灵活地将不同的用户或设备划分到不同的虚拟网络中，实现网络资源的隔离和管理。

在实际网络环境中，VLAN的使用可以提高网络的安全性和可管理性，减少网络拥堵和冲突。

然而，划分VLAN需要根据实际需求进行规划和设计，需要考虑到VLAN的数量、VLAN之间的通信需求以及各个VLAN的设备数量和分布等因素。

同时，配置VLAN也需要注意交换机的型号和支持的功能，以及交换机的端口数量和类型等因素。

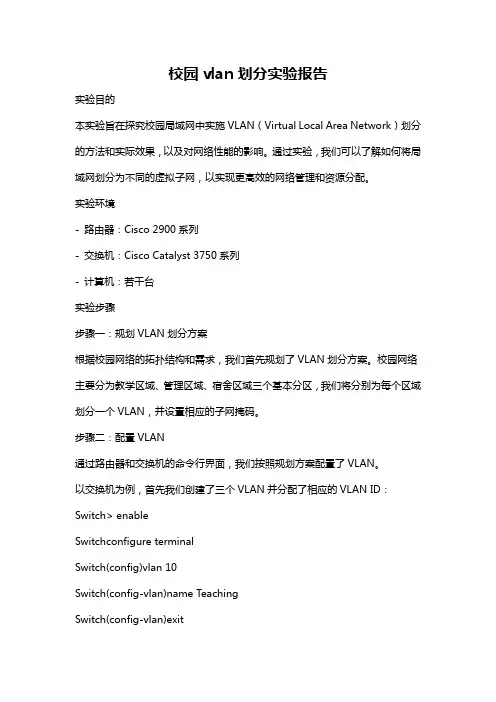

校园vlan划分实验报告实验目的本实验旨在探究校园局域网中实施VLAN（Virtual Local Area Network）划分的方法和实际效果，以及对网络性能的影响。

通过实验，我们可以了解如何将局域网划分为不同的虚拟子网，以实现更高效的网络管理和资源分配。

实验环境- 路由器：Cisco 2900系列- 交换机：Cisco Catalyst 3750系列- 计算机：若干台实验步骤步骤一：规划VLAN划分方案根据校园网络的拓扑结构和需求，我们首先规划了VLAN划分方案。

校园网络主要分为教学区域、管理区域、宿舍区域三个基本分区，我们将分别为每个区域划分一个VLAN，并设置相应的子网掩码。

步骤二：配置VLAN通过路由器和交换机的命令行界面，我们按照规划方案配置了VLAN。

以交换机为例，首先我们创建了三个VLAN并分配了相应的VLAN ID：Switch> enableSwitchconfigure terminalSwitch(config)vlan 10Switch(config-vlan)name TeachingSwitch(config-vlan)exitSwitch(config)vlan 20Switch(config-vlan)name ManagementSwitch(config-vlan)exitSwitch(config)vlan 30Switch(config-vlan)name DormitorySwitch(config-vlan)exit接下来，我们将VLAN与相应的端口进行关联，将不同区域的设备连接到对应的VLAN上：Switch(config)interface FastEthernet 0/1Switch(config-if)switchport mode accessSwitch(config-if)switchport access vlan 10Switch(config-if)exitSwitch(config)interface FastEthernet 0/2Switch(config-if)switchport mode accessSwitch(config-if)switchport access vlan 20Switch(config-if)exitSwitch(config)interface FastEthernet 0/3Switch(config-if)switchport mode accessSwitch(config-if)switchport access vlan 30Switch(config-if)exit步骤三：测试VLAN划分效果在配置完成后，我们启动了各个不同区域的计算机进行测试。

vlan划分实验报告VLAN划分实验报告引言在计算机网络中，VLAN（Virtual Local Area Network）是一种将局域网划分为多个虚拟网络的技术。

通过VLAN的划分，可以实现不同网络设备之间的隔离和安全性增强。

本实验旨在探究VLAN划分的原理和实际应用，以及通过实验验证VLAN的功能和效果。

一、VLAN的原理VLAN的划分是通过交换机端口的配置来实现的。

传统的局域网是通过物理连接的方式将设备连接到交换机上，而VLAN则通过逻辑上的划分来实现设备之间的隔离。

交换机上的端口可以被配置为不同的VLAN成员，从而实现不同VLAN之间的通信隔离。

二、实验环境本次实验使用了一台交换机和多台计算机。

交换机支持VLAN功能，并且可以通过命令行或者图形界面进行配置。

计算机使用了不同的IP地址和子网掩码，以模拟不同的子网。

三、实验步骤1. 配置交换机首先，我们需要登录交换机的管理界面，进行VLAN的配置。

在配置界面中，我们可以创建新的VLAN，指定VLAN的ID和名称。

然后，我们可以将交换机的端口划分到不同的VLAN中，从而实现设备之间的隔离。

2. 配置计算机在交换机配置完成后，我们需要在计算机上进行相应的配置。

首先，我们需要设置计算机的IP地址和子网掩码，确保计算机位于正确的子网中。

然后，我们需要将计算机的网卡配置为指定的VLAN成员，以便与同一VLAN中的其他设备进行通信。

3. 测试VLAN的功能配置完成后，我们可以进行VLAN功能的测试。

首先，我们可以尝试在同一VLAN中的设备之间进行通信，确保它们可以相互访问。

然后，我们可以尝试在不同VLAN中的设备之间进行通信，验证VLAN的隔离功能。

四、实验结果通过实验，我们发现VLAN的划分可以有效地实现设备之间的隔离。

在同一VLAN中的设备可以相互通信，而不同VLAN中的设备无法直接通信。

这为网络安全提供了一定的保障，可以防止未经授权的访问和攻击。

实验报告3实验名称单个交换机划分VLAN 实验姓名学号班级13计本实验目的（1）掌握单个交换机划分VLAN方法（2）理解VLAN原理实验内容（1）交换机VLAN配置过程。

（2）属于同一VLAN的终端之间通信过程。

（3）验证每一个VLAN为独立的广播域。

（4）验证属于不同VLAN的两个终端之间不能通信。

（5）验证转发项和VLAN的对应关系。

实验步骤（1）在逻辑工作区根据图1所示网络结构放置和连接设备，PC0～PC3分别用直连双绞线连接交换机Switch0的端口FastEthernet0/1～FastEthernet0/4。

如图2：图1网络结构图2（2）分别单击PC0 ~ PC3，弹出PC窗口，点击<配置按钮>，选择<FastEthernet0 ~ FastEthernet3>，依次设置IP地址为、、、，如图3所示：图3（3）通过拖动公共工具栏中的简单报文启动PC0和PC1之间的Ping操作，PC0首先广播一个ARP报文，可以观察到：PC0发送的ARP报文被交换机广播到其他三个终端，出现的现象如图组4所示：图图图组发现在传输过程中，报文并不能全部传输给其他三个PC端。

（4）重新选择实时操作模式，单击交换机，弹出Switch0窗口,点击<配置>按钮,选择<VLAN数据库>,新建两个vlan（即vlan2,vlan3），如下图5红色标记所示：图5（5）将VLAN2分配给PC0～PC1，即FastEthernet0/1～FastEthernet0/2,VLAN3分配给PC2～PC3,即FastEthernet0/3～FastEthernet0/4，在Switch0窗口的<配置>项下的FastEthernet0/1～FastEthernet0/4分别按要求将VLAN更改，如图6所示：图6（6）在模式选择栏选择模拟操作模式，单击<编辑过滤器>按钮，弹出报文类型过滤框，只选中ARP报文类型，如图7所示:图7（7）添加报文。

综合组网实验一、实验题目：综合组网试验二、实验要求：1，做适当配置，实现内部主机之间的通信和与网外部主机的相互通信。

（适当配置包括（1），物理学院和化学学院实现自动获取IP，生物和政管共用一个C类IP。

（2），外网必须的用OSPF协议。

2.禁止物理学院访问外网。

3，禁止化学学院访问210.42.241.6这台服务器。

三、实验设备和实验拓扑实验设备：三层交换机各一台，二层交换机五台，服务器一台，路由器两台，学生实验主机五台如下图所示。

实验拓扑四、实验步骤步骤1 按照组网实验图示连接好设备步骤2 各组规划好IP地址，并进行子网划分步骤3 交换机配置，路由配置，步骤4 网络测试五、源程序给物理学院配置IP为 210.42.242.024 化学院配置IP为210.42.243.0/24给生物院配置IP为 210.42.244.0/25 给政管院配置IP为 210.42.244.0/25给服务器配置IP为 210.42.241.6/24 外网IP为 50.55.55.5/24对三层交换机配置如下：Switch>Switch>enableSwitch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#exitSwitch(config)#vlan 4Switch(config-vlan)#exitSwitch(config)#vlan 5Switch(config-vlan)#exitSwitch(config)#int vlan 2%LINK-5-CHANGED: Interface Vlan2, changed state to upSwitch(config-if)#ip add 210.42.242.1 255.255.255.0Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#int vlan 3%LINK-5-CHANGED: Interface Vlan3, changed state to upSwitch(config-if)#ip add 210.42.243.1 255.255.255.0Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#int vlan 4Switch(config-if)#ip add 210.42.244.1 255.255.255.128Switch(config-if)#exitSwitch(config)#int vlan 5Switch(config-if)#ip add 210.42.244.129 255.255.255.128Switch(config-if)#exitSwitch(config)#int f0/1Switch(config-if)#swi mode accSwitch(config-if)#swi acc vlan 2Switch(config-if)#exitSwitch(config)#int f0/2Switch(config-if)#swi mode accSwitch(config-if)#swi acc vlan 3%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan3, changed state to upSwitch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#swi mode accSwitch(config-if)#swi acc vlan 4Switch(config-if)#exitSwitch(config)#int f0/4Switch(config-if)#swi mode accSwitch(config-if)#swi acc vlan 5Switch(config-if)#exitSwitch(config)#int f0/24Switch(config-if)#swo mode trunkSwitch(config-if)#exitSwitch(config)#ip dhcp pool xueSwitch(dhcp-config)#network 210.42.242.0 255.255.255.0default-router Default routersdns-server Set name serverexit Exit from DHCP pool configuration modenetwork Network number and maskno Negate a command or set its defaultsSwitch(dhcp-config)#defaultSwitch(dhcp-config)#default-router 210.42.242.1Switch(dhcp-config)#exitSwitch(config)#ip dhcp pool xiaoSwitch(dhcp-config)#network 210.42.243.0 255.255.255.0Switch(dhcp-config)#default-router 210.42.243.1Switch(dhcp-config)#exitSwitch(config)#access-list 100 deny 210.42.243.0 0.0.0.255 210.42.241.6 Switch(config)#access-list 100 permit ip any anySwitch(config)#exitSwitch(config)#ip route 0.0.0.0 0.0.0.0 210.42.245.2Switch(config)#Switch(config)#ip route 0.0.0.0 0.0.0.0 210.42.245.2Switch(config)#ip route 210.42.242.0 255.255.255.0 f0/1Switch(config)#ip route 210.42.243.0 255.255.255.0 f0/2Switch(config)#ip route 210.42.244.0 255.255.255.128 f0/3Switch(config)#ip route 210.42.244.128 255.255.255.128 f0/4Switch(config)#exit%SYS-5-CONFIG_I: Configured from console by consoleSwitch#对Route1配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/1Router(config-if)#ip add 210.42.241.1 255.255.255.0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#Router(config)#int f0/0Router(config-if)#no shutdwonRouter(config-if)#int s1/0Router(config-if)#ip add 210.Router(config-if)#ip add 210.42.240.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int s1/0Router(config-if)#clock ratRouter(config-if)#clock rate 64000Router(config-if)#exitRouter(config)#router ospf 1Router(config-router)#network 210.42.240.0 0.0.0.255 area 0 Router(config-router)#networkouter#config tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#router ospf 1Router(config-router)#network 210.42.245.0 0.0.0.255 area 0 Router(config-router)#network 210.42.241.0 0.0.0.255 area 0 Router(config-router)#network 210.24.240.0 0.0.0.255 area 0 Router(config-router)#exitRouter(config)#access-list 1 deny 210.42.242.0 0.0.0.255 Router(config)#access-list 1 permit anyRouter(config)#int s1/0Router(config-if)#ip access-group 1 inRouter(config-if)#Router(config)#router ospf 1Router(config-router)#redistribute connected subnetsRouter(config-router)#redistribute static subnetsRouter(config-router)#exitRouter(config)#end对Router2配置Router>Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#int s1/0Router(config-if)#ip add 210.42.240.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int f0/0Router(config-if)#ip add 50.55.55.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#router ospf 1Router(config-router)#network 210.42.240.0 0.0.0.255 area 0 Router(config-router)#networkRouter(config-router)#network 50.55.55.0 0.0.0.255 area 0 Router(config-router)#exitRouter(config)#六、实验结果与测试情况物理院ping服务器物理院ping外网化学院ping外网化学院ping服务器生物学院ping外网七、自我评析与总结（1）通过做这个实验的过程使我学到了vlan的划分；端口的分配；以及各种命令的使用.(2)对各种命令不熟；出现错误率比较高；（3）输入命令的速度比较慢；（4）必须熟练掌握配置的各种命令；八、参考文献计数机网络技术与应用。

划分vlan实验报告划分 VLAN 实验报告一、引言在计算机网络中，VLAN（Virtual Local Area Network）是一种将局域网划分为多个逻辑上的子网的技术。

通过划分 VLAN，可以实现不同子网之间的隔离与通信，提高网络的安全性和性能。

本实验旨在探索 VLAN 的原理和实际应用，并通过实验验证 VLAN 的功能和效果。

二、实验目的1. 理解 VLAN 的概念和原理；2. 掌握 VLAN 的配置方法；3. 验证 VLAN 的隔离和通信功能。

三、实验环境1. 硬件：交换机、计算机；2. 软件：网络配置工具、命令行工具。

四、实验步骤1. 配置交换机a. 连接交换机和计算机，并确保物理连接正常；b. 使用命令行工具登录交换机的管理界面；c. 创建 VLAN，设置 VLAN ID 和名称；d. 将端口划分到不同的 VLAN；e. 配置 VLAN 间的通信方式。

2. 配置计算机a. 打开计算机的网络配置工具；b. 设置计算机的 IP 地址和子网掩码；c. 配置计算机的 VLAN 标识符，与交换机上的 VLAN 对应。

3. 验证 VLAN 功能a. 使用命令行工具 ping 命令测试不同 VLAN 中计算机的连通性；b. 观察结果，验证 VLAN 的隔离效果；c. 测试 VLAN 间的通信功能，确认 VLAN 的通信方式配置正确。

五、实验结果与分析通过以上步骤，我们成功地配置了 VLAN，并验证了其功能和效果。

在实验过程中，我们发现 VLAN 的划分可以实现不同子网之间的隔离，确保网络的安全性。

同时，通过配置VLAN 间的通信方式，我们可以实现不同子网之间的通信，提高网络的性能和灵活性。

六、实验总结本实验通过划分 VLAN，探索了 VLAN 的原理和实际应用，并验证了其功能和效果。

通过实验，我们深入理解了 VLAN 的概念和原理，掌握了 VLAN 的配置方法。

同时，我们也了解到 VLAN 在实际网络中的重要性和应用场景。

vlan划分实验报告近年来，随着网络技术的发展，企业网络的规模不断扩大，网络管理和安全性也变得越来越重要。

为了更好地管理自己的网络，许多企业已经开始采用虚拟局域网（VLAN）技术，来将不同的用户和设备划分到不同的网络区域中，从而提高网络的管理和安全性。

本文将介绍VLAN划分实验的具体过程和得出的实验结论。

一、实验背景为了更好地理解VLAN技术，我们进行了一系列的VLAN划分实验。

实验采用了三台物理设备，分别为交换机、路由器和计算机，并使用了VLAN Trunking Protocol（VTP）和InterVLAN Routing（IVR）来进行VLAN的划分和通信。

此次实验目的在于探索VLAN技术的应用，研究其对网络管理和安全性的影响，并根据实验结果得出结论。

二、实验过程在开始实验之前，需要进行一些基础配置。

我们首先连接各个物理设备，并配置它们的IP地址、子网掩码、网关等信息，以确保它们能够正常通信。

然后，我们开始进行VLAN的划分。

1. 利用VTP进行VLAN的划分VTP是一种用于在局域网中动态分配VLAN信息的协议。

在我们的实验中，我们使用VTP来划分VLAN。

我们在交换机上创建了三个VLAN，分别为VLAN10、VLAN20和VLAN30。

然后，我们通过使用VTP，将这些VLAN信息自动分配到路由器和其他交换机中。

2. 利用IVR进行VLAN间的通信IVR是一种用于不同VLAN之间通信的技术。

在我们的实验中，我们使用IVR来实现VLAN之间的通信。

我们将路由器的一个物理接口配置为trunk端口，并将它连接到交换机上。

然后，在路由器上设置了三个子接口，它们分别与每个VLAN相关联。

这样一来，不同VLAN之间就可以彼此通信了。

三、实验结论通过完成本次实验，我们得出了以下结论：1. VLAN技术可以增强网络管理和安全性。

通过将不同的用户和设备划分到不同的网络区域中，可以有效地管理网络流量和保护网络信息安全。
