（机械设计课程设计）设计说明书（带式输送机）起止日期：XXXX年12 月20 日至XXXX 年 1 月8 日学生姓名班级学号成绩指导教师(签字)机械工程学院XXXX年1 月8 日目录机械设计基础课程设计任务书 (1)一、传动方案的拟定及说明 (3)二、电动机的选择 (3)三、计算传动装置的运动和动力参数 (4)四、传动件的设计计算 (6)五、轴的设计计算 (15)六、滚动轴承的选择及计算 (23)七、键联接的选择及校核计算 (26)八、高速轴的疲劳强度校核 (27)九、铸件减速器机体结构尺寸计算表及附件的选择 (30)十、润滑与密封方式的选择、润滑剂的选择 (31)十一.心得体会................... ................... . (32)十二.参考资料目录................... ................... (33)XX大学课程设计任务书2010—2011 学年第 1 学期学院（系、部）专业班级课程名称：机械设计课程设计设计题目：带式传动输送机完成期限：自2010 年12月20 日至2011 年 1 月8 日共 3 周指导教师（签字）：年月日系（教研室）主任（签字）：年月日题目名称带式运输机传动装置学生学院专业班级姓名学号一、课程设计的内容设计一带式运输机传动装置（见图1）。
设计内容应包括：传动装置的总体设计；传动零件、轴、轴承、联轴器等的设计计算和选择；减速器装配图和零件工作图设计；设计计算说明书的编写。
图2为参考传动方案。
二、课程设计的要求与数据已知条件：1．运输带工作拉力： F = 700 kN；2．运输带工作速度：v = 2.5 m/s；3．卷筒直径： D = 320 mm；4．使用寿命：8年；5．工作情况：两班制，连续单向运转，载荷较平稳；6．制造条件及生产批量：一般机械厂制造，小批量。
三、课程设计应完成的工作1．减速器装配图1张；2．零件工作图2张（轴、齿轮各1张）；3．设计说明书1份。
《机械设计》课程设计设计说明书带式输送机传动系统设计起止日期：2019 年12 月29 日至2020年 1 月10 日学生姓名王班级机设1706班学号1740570成绩指导教师(签字)目录第一部分概述 (1)1.1设计的目的 (1)1.2设计计算步骤 (1)第二部分.设计任务书及方案拟定 (2)2.1《机械设计》课程设计任务书 (2)2.2.传动系统方案拟定 (3)第三部分选择电动机 (3)3.1电动机类型的选择 (3)3.2确定传动装置的效率 (3)3.3选择电动机容量 (4)3.4确定传动装置的总传动比和分配传动比 (5)3.5动力学参数计算 (6)第四部分减速器齿轮传动设计计算 (7)第五部分链传动设计计算 (11)第六部分传动轴和传动轴承及联轴器的设计 (13)6.1输入轴设计计算 (13)5.2输出轴设计计算 (18)第七部分轴承的选择及校核计算 (22)7.1输入轴的轴承计算与校核 (22)7.2输出轴的轴承计算与校核 (23)第八部分键联接的选择及校核计算 (24)8.1输入轴键选择与校核 (24)8.2输出轴键选择与校核 (25)第九部分联轴器的选择 (25)第十部分减速器的润滑和密封 (25)10.1减速器的润滑 (25)10.2减速器的密封 (26)第十一部分减速器附件及箱体主要结构尺寸 (26)11.1减速器附件的设计与选取 (26)11.2减速器箱体主要结构尺寸 (31)第十二部分设计小结 (33)第十三部分参考文献 (34)第一部分概述1.1设计的目的设计目的在于培养机械设计能力。
设计是完成机械专业全部课程学习的最后一次较为全面的、重要的、必不可少的实践性教学环节，其目的为:1.通过设计培养综合运用所学全部专业及专业基础课程的理论知识，解决工程实际问题的能力，并通过实际设计训练，使理论知识得以巩固和提高。
2.通过设计的实践，掌握一般机械设计的基本方法和程序，培养独立设计能力。

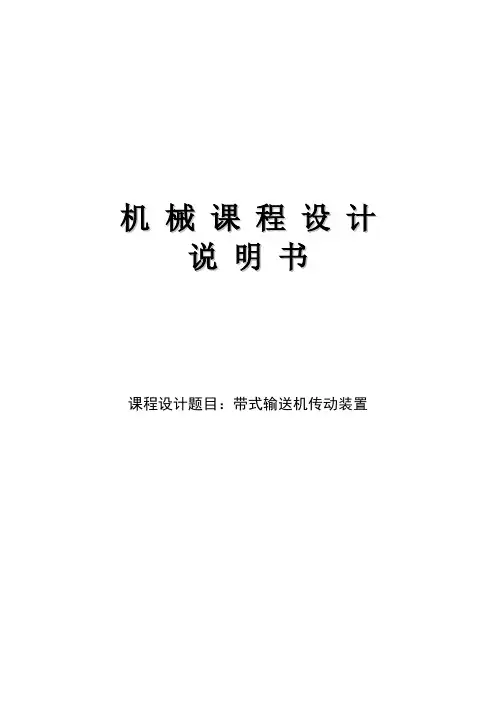

机械课程设计说明书课程设计题目：带式输送机传动装置机械课程设计说明书一、前言(一) 设计任务设计一带式输送机用单级圆柱齿轮减速器。
已知运输带输送拉力F=2KN，带速V=2.0m/s，传动滚筒直径D=400mm（滚筒效率为0.96）。
电动机驱动，预定使用寿命8年（每年工作300天），工作为二班工作制，载荷轻，带式输送机工作平稳。
工作环境：室内灰尘较大，环境最高温度35°。
动力来源：电力，三相交流380/220伏。
图1 带式输送机的传动装置简图1、电动机；2、三角带传动；3、减速器；4、联轴器；5、传动滚筒；6、皮带运输机(二) 设计目的通过本课程设计将学过的基础理论知识进行综合应用，培养结构设计，计算能力，熟悉一般的机械装置设计过程。
(三) 传动方案的分析机器一般是由原动机、传动装置和工作装置组成。
传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要，是机器的重要组成部分。
传动装置是否合理将直接影响机器的工作性能、重量和成本。
合理的传动方案除满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。
本设计中原动机为电动机，工作机为皮带输送机。
传动方案采用了两级传动，第一级传动为带传动，第二级传动为单级直齿圆柱齿轮减速器。
带传动承载能力较低，在传递相同转矩时，结构尺寸较其他形式大，但有过载保护的优点，还可缓和冲击和振动，故布置在传动的高速级，以降低传递的转矩，减小带传动的结构尺寸。
齿轮传动的传动效率高，适用的功率和速度范围广，使用寿命较长，是现代机器中应用最为广泛的机构之一。
本设计采用的是单级直齿轮传动。
减速器的箱体采用水平剖分式结构，用HT200灰铸铁铸造而成。
二、传动系统的参数设计(一) 电动机选择1、电动机类型的选择：Y系列三相异步电动机2、电动机功率选择：①传动装置的总效率η：查表1取皮带传动效率0.96，轴承传动效率0.99，齿轮传动效率0.97，联轴器效率0.99。
机械设计课程设计计算说明书设计题目：带式输送机传送装置目录一.题目及总体分析 (1)二.各主要部件选择 (2)三.电动机的选择 (3)四.分配传动比 (4)五.传动系统的运动和动力参数计算 (5)六.设计高速级齿轮 (7)1.选精度等级、材料及齿数，齿型 (7)2.按齿面接触强度设计 (7)3.按齿根弯曲强度设计 (8)4.几何尺寸计算 (10)5.验算 (10)七.设计低速级齿轮 (10)1.选精度等级、材料及齿数，齿型 (10)2.按齿面接触疲劳强度设计 (11)3.按齿根弯曲强度设计 (12)4.几何尺寸计算 (13)5.验算 (13)八.链传动的设计 (14)九.减速器轴及轴承装置、键的设计 (16)1.Ⅰ轴（输入轴）及其轴承装置、键的设计 (16)2.Ⅱ轴（中间轴）及其轴承装置、键的设计 (19)3.Ⅲ轴（输出轴）及其轴承装置、键的设计 (22)十.润滑与密封 (27)十一.箱体结构尺寸 (28)十二.设计总结 (29)十三.参考文献 (29)一.题目及总体分析题目：设计一个带式输送机的传动装置给定条件：传动简图如图1-1所示，设计参数列于表1-1。
工作条件：连续单向运转，，工作时有轻微振动，使用期为10年（每年300个工作日），小批量生产，两班制工作，输送机工作轴转速允许误差为5%。
带式输送机的传动效率为0.96。
减速器类型选择：选用展开式两级圆柱齿轮减速器。
特点及应用：结构简单，但齿轮相对于轴承的位置不对称，因此要求轴有较大的刚度。
高速级齿轮布置在远离转矩输入端，这样，轴在转矩作用下产生的扭转变形和轴在弯矩作用下产生的弯曲变形可部分地互相抵消，以减缓沿齿宽载荷分布不均匀的现象。
高速级一般做成斜齿，低速级可做成直齿。
整体布置如下：图1-1 带式输送机传动简图图示：1为电动机，2为联轴器，３为减速器，4为高速级齿轮传动，5为低速级齿轮传动，6为链传动，7为输送机滚筒。
辅助件有:观察孔盖,油标和油尺,放油螺塞,通气孔,吊环螺钉,吊耳和吊钩,定位销,启盖螺钉,轴承套,密封圈等。
目 录设计任务书.........................................................2 第一部分 传动装置总体设计.................................4 第二部分 V 带设计.............................................6 第三部分 各齿轮的设计计算.................................9 第四部分 轴的设计.............................................13 第五部分 校核...................................................19 第六部分 主要尺寸及数据 (21)设 计 任 务 书一、 课程设计题目：设计带式运输机传动装置（简图如下）原始数据：工作条件：连续单向运转，工作时有轻微振动，使用期限为10年，小批量生产，单班制工作（8小时/天）。
运输速度允许误差为%5 。
二、 课程设计内容1）传动装置的总体设计。
2）传动件及支承的设计计算。
3）减速器装配图及零件工作图。
4）设计计算说明书编写。
每个学生应完成：1）部件装配图一张（A1）。
2）零件工作图两张（A3）3）设计说明书一份（6000~8000字）。
本组设计数据：第三组数据：运输机工作轴转矩T/(N.m) 690 。
运输机带速V/(m/s) 0.8 。
卷筒直径D/mm 320 。
已给方案：外传动机构为V带传动。
减速器为两级展开式圆柱齿轮减速器。
第一部分传动装置总体设计一、传动方案（已给定）1）外传动为V带传动。
2）减速器为两级展开式圆柱齿轮减速器。
3）方案简图如下：二、该方案的优缺点：该工作机有轻微振动，由于V带有缓冲吸振能力，采用V带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。

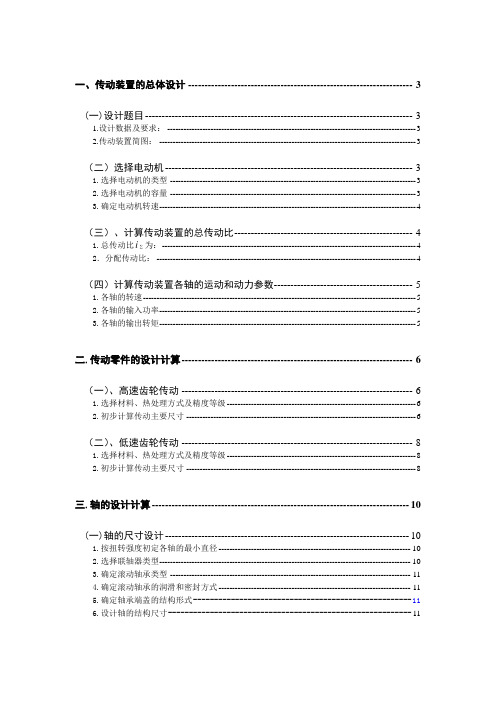

一、传动装置的总体设计 -------------------------------------------------------------------- 3(一)设计题目 --------------------------------------------------------------------------------- 31.设计数据及要求： -------------------------------------------------------------------------------------------- 32.传动装置简图： ----------------------------------------------------------------------------------------------- 3（二）选择电动机--------------------------------------------------------------------------- 31.选择电动机的类型 ------------------------------------------------------------------------------------------- 32.选择电动机的容量 ------------------------------------------------------------------------------------------- 33.确定电动机转速----------------------------------------------------------------------------------------------- 4（三）、计算传动装置的总传动比------------------------------------------------------ 41.总传动比i 为：---------------------------------------------------------------------------------------------- 42．分配传动比： ------------------------------------------------------------------------------------------------ 4（四）计算传动装置各轴的运动和动力参数------------------------------------------ 51.各轴的转速----------------------------------------------------------------------------------------------------- 52.各轴的输入功率----------------------------------------------------------------------------------------------- 53.各轴的输出转矩----------------------------------------------------------------------------------------------- 5二.传动零件的设计计算---------------------------------------------------------------------- 6（一）、高速齿轮传动 ---------------------------------------------------------------------- 61.选择材料、热处理方式及精度等级---------------------------------------------------------------------- 62.初步计算传动主要尺寸 ------------------------------------------------------------------------------------- 6（二）、低速齿轮传动 ---------------------------------------------------------------------- 81.选择材料、热处理方式及精度等级---------------------------------------------------------------------- 82.初步计算传动主要尺寸 ------------------------------------------------------------------------------------- 8三.轴的设计计算 ------------------------------------------------------------------------------ 10(一)轴的尺寸设计-------------------------------------------------------------------------- 101.按扭转强度初定各轴的最小直径 ----------------------------------------------------------------------- 102.选择联轴器类型--------------------------------------------------------------------------------------------- 103.确定滚动轴承类型 ----------------------------------------------------------------------------------------- 114.确定滚动轴承的润滑和密封方式 ----------------------------------------------------------------------- 115.确定轴承端盖的结构形式---------------------------------------------------- 116.设计轴的结构尺寸---------------------------------------------------------- 11(二)相关校核 -------------------------------------------------------------------------------- 131.轴的强度校核------------------------------------------------------------------------------------------------ 132.校核键连接的强度---------------------------------------------------------- 153.轴承寿命校核-------------------------------------------------------------- 15四.减速器附件及其说明 ---------------------------------------------------------------- 161.窥视孔盖和窥视孔---------------------------------------------------------- 162.油螺塞-------------------------------------------------------------------- 163.油标---------------------------------------------------------------------- 174.通气器-------------------------------------------------------------------- 165.启盖螺钉------------------------------------------------------------------ 166.定位销-------------------------------------------------------------------- 167.吊钩---------------------------------------------------------------------- 168确定减速器机体的结构方案-------------------------------------------------- 16五.设计参考文献: ---------------------------------------------------------------------------- 18一、传动装置的总体设计(一)设计题目课程设计题目为：带式运输机传送装置1.设计数据及要求：设计的原始数据要求：F=2250N； d=250mm； v=0.90m/s机器年产量：大批；机器工作环境：清洁；机器载荷特性：平稳；机器最短工作年限：四年1班。
机械设计课程设计计算说明书设计题目：带式输送机班级：设计者：学号：指导老师：日期：2011年01月06日目录一、题目及总体分析 (1)二、选择电动机 (2)三、传动零件的计算 (7)1）带传动的设计计算 (7)2）减速箱的设计计算 (10)Ⅰ.高速齿轮的设计计算 (10)Ⅱ.低速齿轮的设计计算 (14)四、轴、键、轴承的设计计算 (20)Ⅰ．输入轴及其轴承装置、键的设计 (20)Ⅱ．中间轴及其轴承装置、键的设计 (25)Ⅲ．输出轴及其轴承装置、键的设计 (29)键连接的校核计算 (33)轴承的校核计算 (35)五、润滑与密封 (37)六、箱体结构尺寸 (38)七、设计总结 (39)八、参考文献 (39)一、题目及总体分析题目：带式输送机传动装置设计参数：设计要求：1).输送机运转方向不变，工作载荷稳定。
2).输送带鼓轮的传动效率取为0.97。
3).工作寿命为8年，每年300个工作日，每日工作16小时。
设计内容：1.装配图1张；2.零件图3张；3.设计说明书1份。
说明：1.带式输送机提升物料：谷物、型砂、碎矿石、煤炭等；2.输送机运转方向不变，工作载荷稳定；3.输送带鼓轮的传动效率取为0.97；4. 工作寿命为8年，每年300个工作日，每日工作16小时。
装置分布如图：1. 选择电动机类型和结构形式按工作条件和要求选用一般用途的Y 系列三相异步电动机，卧式封闭。
2. 选择电动机的容量电动机所需的工作效率为：d P -电动机功率;w P -工作机所需功率;工作机所需要功率为： 传动装置的总效率为： 按表2-3确定各部分效率：V 带传动效率97.01=η，滚动轴承传动效率20.97η＝， 闭式齿轮传动效率30.97η=, 联轴器效率40.99η=， 传动滚筒效率0.97η＝，则三相电压380V 带的传动比不宜过大，齿比接三、传动零件的计算1）带传动的设计计算2）减速箱的设计计算四、轴、键、轴承的设计计算布置图如下（此图主要表现轴的形状，齿轮、键、键槽等和一些交线没有画出）Ⅰ.输入轴的设计计算Ⅱ.中间轴的设计计算Ⅲ.输出轴的设计键连接的校核计算对于采用常见的材料组合和按标准选取的普通平键联接（静联接），其主要失效形式是工作面被压溃。
机械设计课程设计计算说明书设计题目：带式输送机传送装置目录一•题目及总体分析 (2)二.各主要部件选择 (4)三.电动机的选择 (4)四.分配传动比 (5)五.传动系统的运动和动力参数计算 (6)六.设计高速级齿轮 (8)1. 选精度等级、材料及齿数，齿型 (8)2. 按齿面接触强度设计 (8)3. 按齿根弯曲强度设计 (10)4. 几何尺寸计算 (12)5. 验算 (13)七.设计低速级齿轮 (13)1. 选精度等级、材料及齿数，齿型 (13)2. 按齿面接触疲劳强度设计 (14)3. 按齿根弯曲强度设计 (16)4. 几何尺寸计算 (17)5. 验算 (18)八.链传动的设计 (18)九.减速器轴及轴承装置、键的设计 (21)1. I轴（输入轴）及其轴承装置、键的设计 (21)2. H轴（中间轴）及其轴承装置、键的设计 (27)3. 川轴（输出轴）及其轴承装置、键的设计 (33)十.润滑与密封 (38)十-一.箱体结构尺寸 (39)十二.设计总结 (40)十三.参考文献 (41)一.题目及总体分析题目：设计一个带式输送机的传动装置给定条件：传动简图如图1-1所示，设计参数列于表1-1 0工作条件：连续单向运转，，工作时有轻微振动，使用期为10年（每年300个工作日），小批量生产，两班制工作，输送机工作轴转速允许误差为-5%。
带式输送机的传动效率为0.96 o减速器类型选择：选用展开式两级圆柱齿轮减速器。
特点及应用：结构简单，但齿轮相对于轴承的位置不对称，因此要求轴有较大的刚度。
高速级齿轮布置在远离转矩输入端，这样，轴在转矩作用下产生的扭转变形和轴在弯矩作用下产生的弯曲变形可部分地互相抵消，以减缓沿齿宽载荷分布不均匀的现象。
高速级一般做成斜齿，低速级可做成直齿。
整体布置如下:Vtni\3图1-1带式输送机传动简图图示：1为电动机，2为联轴器，3为减速器，4为高速级齿轮传动，5为低速级齿轮传动，6为链传动，7为输送机滚筒。
《机械设计》课程设计任务书一．设计目的机械设计课程设计是在学完《机械设计》课程的基础上进行的重要实践性教学环节，是学生第一次较全面的机械设计训练。
机械设计课程设计的目的是：1、通过课程设计，综合运用机械设计课程和其他先修课程的理论和实际知识，掌握机械设计的一般规律，树立正确的设计思想，培养分析和解决实际问题的能力；2、学会从机器功能的要求出发，合理选择传动机构类型，制定设计方案，正确计算零件的工作能力，确定它的尺寸、形状、结构及材料，并考虑制造工艺、使用、维护、经济和安全等问题，培养机械设计能力；3、通过课程设计，学习运用标准、规范、手册、图册和查阅有关技术资料等，培养机械设计的基本技能。
二．设计题目：带式输送机传动装置设计三．参考传动方案：（带传动 + 二级圆柱齿轮传动）四．原始参数：（见附表）1.输送带工作拉力 F =5200 N；2.输送带工作速度v = 1.2 m/s （允许输送带速度误差为±5%）；3.滚筒直径 D = 620 mm；4.滚筒效率ηj =0.96 （包括滚筒与轴承的效率损失）；5.使用期限 8年五．工作条件：1.工作情况两班制，连续单向运转，载荷较平稳；2.动力来源电力，三相交流，电压380V/220V；3.检修间隔期四年一次大修，二年一次中修，半年一次小修；4.制造条件及生产批量一般机械厂制造，小批量生产。
六．设计工作量要求1.减速器装配图1张（A0）2.零件工作图2张（轴、齿轮）。
3.设计说明书一份（约30页，6000～8000字），包括计算及其它说明，主要内容：(1).电机的选择(2).各轴运动参数计算(3).带传动设计计算(4).齿轮传动设计计算与校核(5).轴的设计计算及校核(6).轴承的选择与校核(7).键及联轴器等零件的选择与校核(8).箱体设计（主要结构尺寸及计算）(9).减速器的润滑及密封的选择(10).减速器附件的选择及说明(11).设计小结、设计体会，本设计优缺点分析，今后改进的意见(12).参考文献七．其他要求：1.执行国家有关机械制图、公差配合等标准。
目录设计任务书 (2)第一部分传动装置总体设计 (4)第二部分V带设计 (6)第三部分各齿轮的设计计算 (9)第四部分轴的设计 (13)第五部分校核 (19)第六部分主要尺寸及数据 (21)设计任务书一、课程设计题目：设计带式运输机传动装置（简图如下）原始数据：工作条件：连续单向运转，工作时有轻微振动，使用期限为10年，小批量生产，单班制工作（8小时/天）。
运输速度允许误差为%5 。
二、 课程设计内容 1）传动装置的总体设计。
2）传动件及支承的设计计算。
3）减速器装配图及零件工作图。
4）设计计算说明书编写。
每个学生应完成：1） 部件装配图一张（A1）。
2） 零件工作图两张（A3）3） 设计说明书一份（6000~8000字）。
本组设计数据：第三组数据：运输机工作轴转矩T/(N.m) 690 。
运输机带速V/(m/s) 0.8 。
卷筒直径D/mm 320 。
已给方案：外传动机构为V带传动。
减速器为两级展开式圆柱齿轮减速器。
第一部分传动装置总体设计一、传动方案（已给定）1）外传动为V带传动。
2）减速器为两级展开式圆柱齿轮减速器。
3）方案简图如下：二、该方案的优缺点：该工作机有轻微振动，由于V带有缓冲吸振能力，采用V带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。
减速器部分两级展开式圆柱齿轮减速，这是两级减速器中应用最广泛的一种。
齿轮相对于轴承不对称，要求轴具有较大的刚度。
高速级齿轮常布置在远离扭矩输入端的一边，以减小因弯曲变形所引起的载荷沿齿宽分布不均现象。
原动机部分为Y系列三相交流异步电动机。
总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。
结A ：216B ：178C ：89D ：38E ：80F ：10G ：33H ：132 K ：12 AB ：280 AC ：270 AD ：210 HD ：315 BB ：238 L ：235四、传动装置总体传动比的确定及各级传动比的分配1、 总传动比：ia（见课设式2-6）2048960===nnima2、 各级传动比分配： （见课设式2-7）ii i i a321⋅⋅=5.207.362.220⨯⨯==ia初定 62.21=i 07.32=i5.23=i第二部分 V 带设计外传动带选为 普通V 带传动1、 确定计算功率：Pca1）、由表5-9查得工作情况系数1.1=KA2）、由式5-23（机设） k K PwA caP 65.55.51.1=⨯=⋅=2、选择V 带型号查图5-12a(机设)选A 型V 带。
