DTL65-20-2×40带式输送机使用说明书

皮带输送机使用手册一、安全注意事项1.在操作前，必须熟悉该设备的结构和工作原理，并接受相关安全培训和操作指导。

2.操作人员必须穿着符合安全要求的工作服和防护装备，并熟悉逃生通道和紧急停机装置的位置。

3.在操作之前，应检查机器的各个部分是否运行正常、紧固件是否松动、传动装置是否润滑良好。

4.禁止将液体或易燃物质直接浇在输送带上。

5.确保输送带的运行方向正确，并且可以顺利起跑和运行。

6.带式输送机在正常运行时，严禁站立或行走在输送带上。

7.维修和保养时，必须先切断电源，并在操作之前将培训合格的人员带到现场，以确保操作安全。

二、机器操作1.启动设备前，确保料斗和输送带上无杂物，以防堵塞和卡住传送带。

2.输送带的速度必须根据物料性质和输送距离进行调整，以保证物料的顺利输送。

3.在运行过程中，操作人员应注意观察设备的运行状态，如异常现象及时停机检修，并上报维修部门。

4.严禁在输送带上进行清洗工作或打扫机器表面，清洁时应切断电源。

5.机器运行过程中，禁止将手或其他物体伸入输送带下。

如需检修或维护，切断电源后方可操作。

6.机器运行时，禁止将重物放置在输送带上，以免对设备造成损坏。

三、维修和保养1.带式输送机在运行之前和停止之后，必须进行相关的维护和保养工作。

2.首先，切断电源，然后对输送带进行清洁，确保带式输送机的干净卫生。

3.定期检查输送带的张紧装置，确保带式输送机正常运行。

4.每隔一段时间，对轴承和传动装置进行润滑，保持正常运行。

5.定期检查输送带的磨损情况，如发现磨损过大或破损，及时更换。

6.如果发现带式输送机运行异常，应立即切断电源，并通知维修人员进行检修。

四、故障排除1.输送带不动：首先检查电源是否正常，然后检查驱动装置及电机是否故障，如需要更换，应由专业人员进行操作。

2.输送带跑歪：检查输送带的张紧装置，调整张紧力度和位置。

3.输送带漏料：检查料斗和输送带之间的密封情况，如有破损或松动，及时修复。

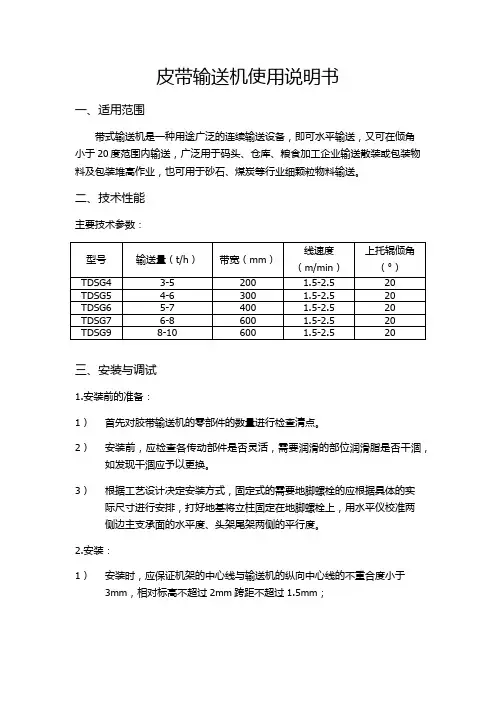

皮带输送机使用说明书一、适用范围带式输送机是一种用途广泛的连续输送设备，即可水平输送，又可在倾角小于20度范围内输送，广泛用于码头、仓库、粮食加工企业输送散装或包装物料及包装堆高作业，也可用于砂石、煤炭等行业细颗粒物料输送。

二、技术性能主要技术参数：三、安装与调试1.安装前的准备：1）首先对胶带输送机的零部件的数量进行检查清点。

2）安装前，应检查各传动部件是否灵活，需要润滑的部位润滑脂是否干涸，如发现干涸应予以更换。

3）根据工艺设计决定安装方式，固定式的需要地脚螺栓的应根据具体的实际尺寸进行安排，打好地基将立柱固定在地脚螺栓上，用水平仪校准两侧边主支承面的水平度、头架尾架两侧的平行度。

2.安装：1）安装时，应保证机架的中心线与输送机的纵向中心线的不重合度小于3mm，相对标高不超过2mm跨距不超过1.5mm；2）支承装置的安装，要求各组托辊（槽型支承装置，指中间托辊）表面的连线应该在同一水平面上，每米平面度误差不超过2mm支承装置的托辊轴线应与输送机的纵轴成垂直，其误差每300mm不超过1mm。

托辊横向中心线与输送机的纵轴的不重合度不允许超过3mm。

3）螺旋张紧装置，往前松动行程不应小于100mm.4）输送机的安装位置，必须便利于工人的操作管理。

装置在各类通廊中的输送机，必须按有关要求留足够的操作与维修的场地。

5）长度较长的输送机，除应配备总的启动停车开关外，应沿输送机每20M 设置一个事故停止按钮，以便操作人员在发现输送机事故时，能及时停机处理。

四、操作与使用1.空运转试验输送机各部分安装完毕后应进行空转试验。

1）开车前，应清除所有遗留在输送机里的工具及杂物。

2）对各轴承传动部件及减速器，按要求加足润滑油（脂）。

3）全面检查输送机各个部分是否固定可靠，完好无损，电器及安全防护是否齐全，输送胶带及传动三角带松紧程度是否合适。

4）手动盘车或点动开车，确认无异常后，即可正式启动开车，进行空转试验。

5）空运转时间不得少于2小时，运行过程中，应在机头、机尾和中间各主要部位设专人观察运转情况，如发现问题及时停车排除。

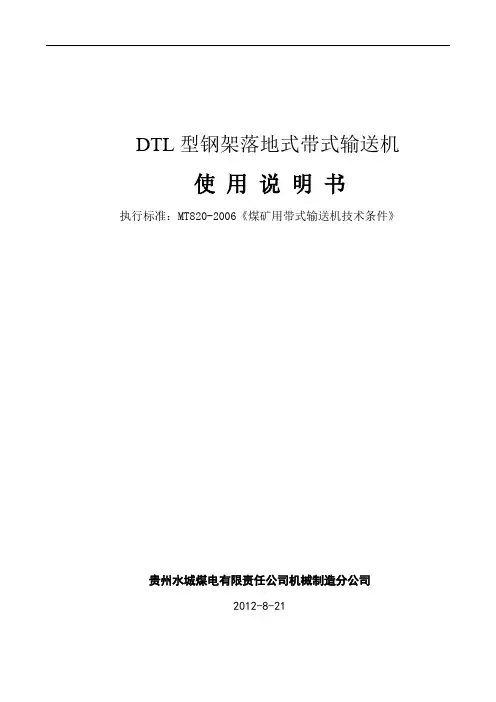

DTL型钢架落地式带式输送机使用说明书执行标准：MT820-2006《煤矿用带式输送机技术条件》贵州水城煤电有限责任公司机械制造分公司2012-8-21目录一、概述 (2)二、型号编制及含义说明 (2)三、技术参数 (3)四、产品特点 (4)五、工作原理和结构特征 (4)六、安装和调试 (9)七、使用和操作 (12)八、维护与修理 (14)九、警示语 (15)十、润滑表及易损件表 (16)十一、附图 (17)一、概述DTL型系列钢架落地带式输送机是以输送带作牵引和承载构件，通过承载物料的输送带的运动进行物料输送的连续输送设备，其结构简单，运行平稳可靠，能耗低，对环境污染小，便于集中控制和实现自动化，管理和维护方便，在连续装载的条件下可实现连续运输，广泛应用于电力、化工、冶金、煤炭等领域，是最重要的现代散状物料输送设备。

输送物料为散状不规则形状的煤和矸石，主要用于煤矿井下综采或普采工作的顺槽运输，也可以用于巷道掘进运输。

所配套的电机、电气设备具有隔爆性能，工作环境空气成分应符合《煤矿安全规程》（2004年）中的第一百条的规定，允许存在淋水现象，可用于有煤尘及瓦斯的环境中。

二、型号编制及含义说明：根据标准《煤矿用带式输送机型号编制方法》《MT/》编制。

D T L / /功率（kW)输送量×10（t/h）带宽(mm)第二特征：钢架落地第一特征：通用产品类型代号：煤矿用带式输送机三、技术参数：四、产品特点：该机的主要特点是托辊安装在固定的机架上，机架是落地式的，而且固定在地基上。

由机头装置、张紧装置、机身、机尾、输送带和配套电控等组成。

五、工作原理和结构特征：1、工作原理胶带4绕经卸载滚筒1、传动滚筒2和3、机尾换向滚筒7形成一个无极的环形带，上运载胶带支撑在铰接托辊5上，平形下托辊6支撑回程胶带。

其整机布置、系统原理及张紧示意图见（图一），工作时驱动装置的电机1D、2D驱动传动滚筒2和3，传动滚筒2和3与胶带4之间产生摩擦力，从而使胶带运行，煤装在胶带上和胶带一起运动。

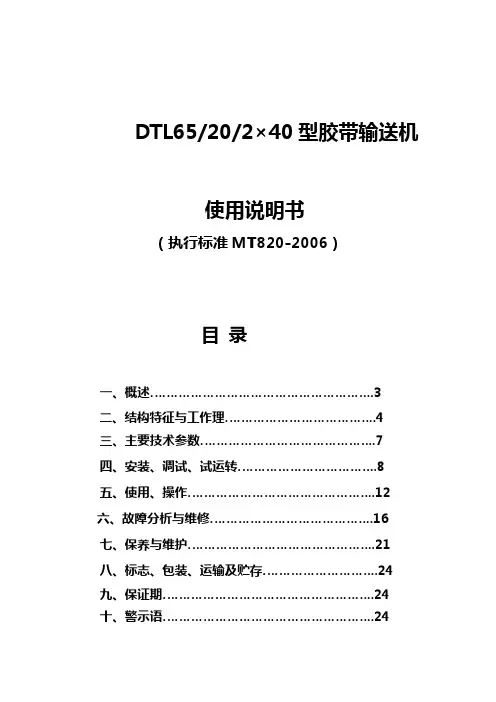

DTL65/20/2×40型胶带输送机使用说明书（执行标准MT820-2006）目录一、概述 (3)二、结构特征与工作理 (4)三、主要技术参数 (7)四、安装、调试、试运转 (8)五、使用、操作 (12)六、故障分析与维修 (16)七、保养与维护 (21)八、标志、包装、运输及贮存 (24)九、保证期 (24)十、警示语 (24)十一、附图 (25)一、概述：该型号皮带机是我国煤矿普遍使用的一种带式输送机。

1、主要用途和使用围：它主要用于井下中厚煤层综合机械化采煤工作面的顺槽运输，也可用于中厚煤层一般采煤工作面的顺槽和巷道掘进运输系统。

用于顺槽运输时，尾端配刮板机与工作面运输机相接，用于巷道掘进运输时，尾端配皮带机与掘进机相接。

2、型号的组成及其代表意义DTL 65/ 20 / 2 x 40每台电动机的功率（kw）驱动电机的数量（台）该型皮带机输送量x10t/h带宽cmD为带式输送机的缩写，T为通用型L为钢架落地式该机型号为DTL65/20/2×40 ，D为带式输送机的缩写，T为通用型，L为钢架落地式，65是指带宽的十分之一，20为该型皮带机每小时的输送量的十分之一，2是指两台电机驱动，40是指每台电机功率为40千瓦.该产品在设计时严格按照国家标准MT820的有关要求，确保了产品的各项使用性能符合矿山开采的要求，从而可适应井下恶劣的工作环境。

3、使用环境条件、工作条件a、输送物料为散装的不规则形状原煤或矸石；b、工作环境温度为-10～+40℃；c、井下空气的成分应符合《煤矿安全规程》的有关规定；d、工作环境允许雨淋；e、输送机零部件应能适应在搬运过程中出现的正常碰撞现象；f、输送机须具有适应采煤工艺要求的功能4、安全a、与输送机相配套的电动机，电气设备应符合GB3836.1的规定，并具有下井合格证明书；b、输送机必须使用阻燃输送带，其安全性能应符和MT147的规定。

非金属材料的零件其安全性能符合MT113的规定；c、输送机应根据需要装备有跑偏、打滑、煤拉、烟雾、断带与撕带等机械电气安全保护装置；d、任何零部件的表面温度不得超过150℃，机械摩擦制动时，不得出现火花；e、当输送机长度超过100m时，应设置沿线紧急停车装置二、结构特征和工作原理该胶带输送机分为固定和非固定两大部分。

DTL型钢架落地式带式输送机使用说明书执行标准：MT820-2006《煤矿用带式输送机技术条件》贵州水城煤电有限责任公司机械制造分公司2012-8-21目录一、概述 (2)二、型号编制及含义说明 (2)三、技术参数 (3)四、产品特点 (4)五、工作原理和结构特征 (4)六、安装和调试 (9)七、使用和操作 (12)八、维护与修理 (14)九、警示语 (15)十、润滑表及易损件表 (16)十一、附图 (17)一、概述DTL型系列钢架落地带式输送机是以输送带作牵引和承载构件，通过承载物料的输送带的运动进行物料输送的连续输送设备，其结构简单，运行平稳可靠，能耗低，对环境污染小，便于集中控制和实现自动化，管理和维护方便，在连续装载的条件下可实现连续运输，广泛应用于电力、化工、冶金、煤炭等领域，是最重要的现代散状物料输送设备。

输送物料为散状不规则形状的煤和矸石，主要用于煤矿井下综采或普采工作的顺槽运输，也可以用于巷道掘进运输。

所配套的电机、电气设备具有隔爆性能，工作环境空气成分应符合《煤矿安全规程》（2004年）中的第一百条的规定，允许存在淋水现象，可用于有煤尘及瓦斯的环境中。

二、型号编制及含义说明：根据标准《煤矿用带式输送机型号编制方法》《MT/》编制。

D T L / /功率（kW)输送量×10（t/h）带宽(mm)第二特征：钢架落地第一特征：通用产品类型代号：煤矿用带式输送机三、技术参数：四、产品特点：该机的主要特点是托辊安装在固定的机架上，机架是落地式的，而且固定在地基上。

由机头装置、张紧装置、机身、机尾、输送带和配套电控等组成。

五、工作原理和结构特征：1、工作原理胶带4绕经卸载滚筒1、传动滚筒2和3、机尾换向滚筒7形成一个无极的环形带，上运载胶带支撑在铰接托辊5上，平形下托辊6支撑回程胶带。

其整机布置、系统原理及张紧示意图见（图一），工作时驱动装置的电机1D、2D驱动传动滚筒2和3，传动滚筒2和3与胶带4之间产生摩擦力，从而使胶带运行，煤装在胶带上和胶带一起运动。

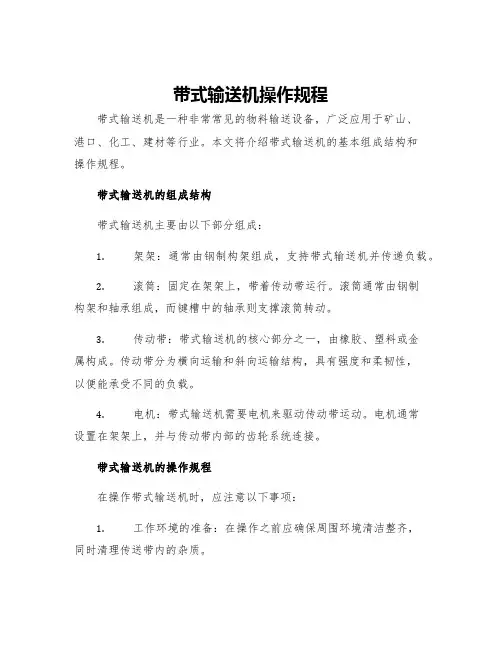

带式输送机操作规程带式输送机是一种非常常见的物料输送设备，广泛应用于矿山、港口、化工、建材等行业。

本文将介绍带式输送机的基本组成结构和操作规程。

带式输送机的组成结构带式输送机主要由以下部分组成：1.架架：通常由钢制构架组成，支持带式输送机并传递负载。

2.滚筒：固定在架架上，带着传动带运行。

滚筒通常由钢制构架和轴承组成，而键槽中的轴承则支撑滚筒转动。

3.传动带：带式输送机的核心部分之一，由橡胶、塑料或金属构成。

传动带分为横向运输和斜向运输结构，具有强度和柔韧性，以便能承受不同的负载。

4.电机：带式输送机需要电机来驱动传动带运动。

电机通常设置在架架上，并与传动带内部的齿轮系统连接。

带式输送机的操作规程在操作带式输送机时，应注意以下事项：1.工作环境的准备：在操作之前应确保周围环境清洁整齐，同时清理传送带内的杂质。

2.电机启动：启动前，检查各部件是否正常。

电机启动后，可以调节运输速度。

3.负载控制：在带式输送机运作过程中，需要加强负载的控制，避免过载。

如果出现异常，应立即停机检查和修理。

4.传送带保养：带式输送机的传送带需定期清洗、润滑和保养，以延长使用寿命。

5.安全操作：在操作带式输送机时，不得随意行走，被传送的物料也需遵守安全规定和操作流程。

同时，在操作过程中需要注意安全防护和事故预防，及时处理可能出现的故障和问题。

总结带式输送机广泛应用于各种行业，在运作中能够有效提高生产效率和物料输送效率。

同时，合理的操作方法和规程也能够有效减少事故的发生，提高安全系数。

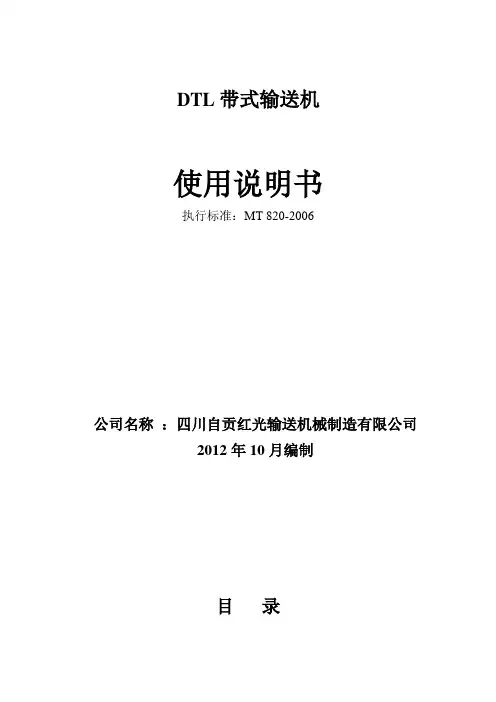

DTL带式输送机使用说明书执行标准：MT 820-2006公司名称：四川自贡红光输送机械制造有限公司2012年10月编制目录一、概述 (2)二、型号编制及含义说明 (2)三、技术参数 (3)四、产品特点 (4)五、工作原理和结构特点 (5)六、安装与调试 (6)七、使用和操作 (8)八、维护与修理 (9)九、警示语 (10)十、润滑表 (10)十一、附图 (12)带式输送机使用说明书一、概述带式输送机，利用螺栓与巷道地面紧固的连接在一起。

具有结构简便、易于安装、运行可靠等优点,主要是用于煤矿主巷道运输。

工作条件：1.1输送物料为散状的不规则形状煤或矸石。

1.2工作环境空气成分符合《煤矿安全规程》（2006年）中第一百条的规定。

1.3工作环境允许存在淋水现象。

1.4输送机零部件能适应在搬运和安装过程中出现的正常碰撞情况。

1.5使用环境温度-10℃ - +40℃2、执行标准： MT820-2006《煤矿用带式输送机技术条件》二、型号编制及含义说明²D T L 20我65 45上运功率（kW）输送量³10（t/h）带宽（cm）钢架落地通用带式输送机三、技术参数产品名称及型号带式输送机DTL65/20/45带宽(mm) 650输送量(t/h) 200输送长度(m) 200胶带速度(m/s) 1.6 倾角(°) 10阻燃输送带规格PVC680S传动滚筒直径(mm) φ630改向滚筒直径(mm) φ630/φ500/φ400/φ315 托辊直径(mm) φ89上托辊间距(m) 1.2下托辊间距(m) 3.0DCY减速器型号DCY280-31.5-IIIN减速器速比31.5防爆电机型号YB2-225M-4电机功率(kW) 45 电机电压380/660液力偶合器型号YOXIIZ400 张紧方式中部回柱绞车拉紧拉紧行程3m全机总重(kg)四、产品特点：1、整机固定在巷道底板上，机身采用螺栓连接的落地结构。

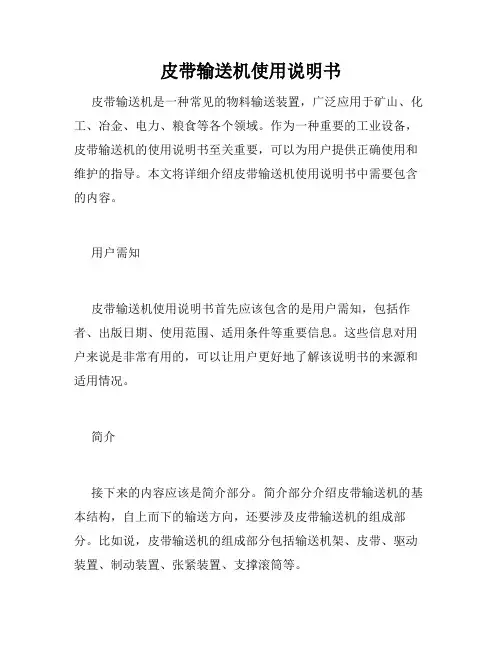

皮带输送机使用说明书皮带输送机是一种常见的物料输送装置，广泛应用于矿山、化工、冶金、电力、粮食等各个领域。

作为一种重要的工业设备，皮带输送机的使用说明书至关重要，可以为用户提供正确使用和维护的指导。

本文将详细介绍皮带输送机使用说明书中需要包含的内容。

用户需知皮带输送机使用说明书首先应该包含的是用户需知，包括作者、出版日期、使用范围、适用条件等重要信息。

这些信息对用户来说是非常有用的，可以让用户更好地了解该说明书的来源和适用情况。

简介接下来的内容应该是简介部分。

简介部分介绍皮带输送机的基本结构，自上而下的输送方向，还要涉及皮带输送机的组成部分。

比如说，皮带输送机的组成部分包括输送机架、皮带、驱动装置、制动装置、张紧装置、支撑滚筒等。

安装接下来，需要详细介绍皮带输送机的安装方法，包括安装前的检查、安装要注意的事项、安装顺序、安装要求等。

其中包括了皮带输送机的基本结构、安装要求及其注意事项，用户应该按照说明书的流程和要求进行安装。

维护在使用说明书中，维护部分也是很重要的一部分。

它是帮助用户正确操作皮带输送机的指南。

维护部分应该详细介绍包括日常维护、定期维护、大修等在内的所有维护工作。

其中还应包括安全维护方面的相关说明，以确保工作时的安全性。

操作接下来，需要详细介绍操作部分，这是用户最关心的部分，大部分用户会以这个部分作为技术操作的依据。

操作部分应该包括皮带输送机的启动、正常工作、停车单独等基本模式操作，还应该针对一些特殊情况进行说明，如停电、紧急停机等这类情况。

故障排除皮带输送机故障排除是用户应该了解的一个重要部分。

它帮助用户解决常见的皮带输送机故障，如起重、卡住、行走不平稳等。

在此部分应该给出可能发生的故障以及解决措施，让用户知道应该如何处理。

保养维护由于皮带输送机的使用寿命较长，保养维护至关重要。

在保养维护之间，皮带输送机的维护部分已经说明了很多问题，这里应该更为详细地介绍维护的流程和方法，为用户提供更具体的指导和建议。

皮带输送机使用手册
皮带输送机，又称皮带运输机，是传统物料输送系统的主要组成部分，它通过两个轻量结构的传动卷筒将输送物料从一个点运输到另一个点，大
大提高了输送效率。

下面介绍皮带输送机的一般使用方法：
1.打开皮带输送机。

首先要调整皮带输送机，根据物料的信息，如重量、尺寸等，调整设备的参数。

2.连接电源。

手动开启电源，电源灯应该是绿色的，表示皮带输送机
已经就绪。

3.输入物料。

将物料放在皮带上，然后待物料输送到预期位置。

4.关闭皮带输送机。

调整电源到OFF，手动关闭电源，以避免危险。

以上步骤便是皮带输送机的一般使用方法。

另外，皮带输送机为传送
物料起到了重要作用，而且它运转安全、可靠，操作简便，能减少物料的
运输成本，是传统物料输送系统的优秀代表。

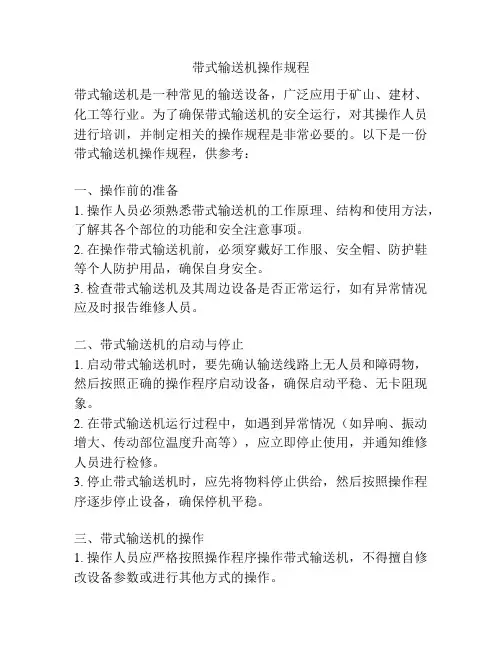

带式输送机操作规程带式输送机是一种常见的输送设备，广泛应用于矿山、建材、化工等行业。

为了确保带式输送机的安全运行，对其操作人员进行培训，并制定相关的操作规程是非常必要的。

以下是一份带式输送机操作规程，供参考：一、操作前的准备1. 操作人员必须熟悉带式输送机的工作原理、结构和使用方法，了解其各个部位的功能和安全注意事项。

2. 在操作带式输送机前，必须穿戴好工作服、安全帽、防护鞋等个人防护用品，确保自身安全。

3. 检查带式输送机及其周边设备是否正常运行，如有异常情况应及时报告维修人员。

二、带式输送机的启动与停止1. 启动带式输送机时，要先确认输送线路上无人员和障碍物，然后按照正确的操作程序启动设备，确保启动平稳、无卡阻现象。

2. 在带式输送机运行过程中，如遇到异常情况（如异响、振动增大、传动部位温度升高等），应立即停止使用，并通知维修人员进行检修。

3. 停止带式输送机时，应先将物料停止供给，然后按照操作程序逐步停止设备，确保停机平稳。

三、带式输送机的操作1. 操作人员应严格按照操作程序操作带式输送机，不得擅自修改设备参数或进行其他方式的操作。

2. 在操作带式输送机时，应保持集中注意力，注意观察设备运行情况，及时发现并处理设备故障和异常现象。

3. 不得在带式输送机运行时随意接近带式、滚筒等设备部位，以免发生危险事故。

四、带式输送机维护与保养1. 每日对带式输送机进行巡检，检查电机、减速机、传动部件、滚筒等是否运行正常，如有异常情况应及时处理或报告维修人员。

2. 定期对带式输送机进行清洁和润滑，确保设备的正常运转。

清洁时，必须先停机，并切断电源。

3. 对带式输送机的关键部位进行定期检修和维护，确保设备的可靠性和安全性。

4. 维修和保养时，必须按照相关操作规程进行，不得擅自进行修理或拆卸设备。

五、应急处理1. 在带式输送机运行过程中，如发生瞬时停电或突然断开传动装置，应立即停止操作，并按照操作程序进行处理。
