多波段遥感图像

遥感图像处理1. 简介遥感图像处理是指利用遥感技术获取的卫星或无人机等遥感图像数据进行处理和分析的过程。

遥感图像处理可以应用于多个领域，包括地理信息系统（GIS）、环境监测、农业、城市规划等。

本文将介绍遥感图像处理的基本概念、常用方法和应用案例。

2. 遥感图像处理的基本概念遥感图像处理涉及多个概念和技术，以下是一些常用的基本概念：2.1 遥感图像遥感图像是通过遥感设备获取的图像数据，可以是卫星图像、航空摄影图像或无人机图像等。

遥感图像通常包含多个波段，每个波段代表不同的光谱信息。

2.2 遥感图像预处理遥感图像预处理是指对原始遥感图像数据进行校正、矫正和增强的过程。

预处理的目的是提高图像质量、减少噪声和伪影，并使得图像更适合进行后续处理和分析。

2.3 遥感图像分类遥感图像分类是指将遥感图像根据像素的特征或属性进行划分和分类的过程。

常见的遥感图像分类方法包括基于统计学的分类、基于机器学习的分类和基于深度学习的分类。

2.4 遥感图像变化检测遥感图像变化检测是指对多个时间点的遥感图像进行比较，以检测地物、景观或环境发生的变化。

遥感图像变化检测可以用于监测自然灾害、环境变化等。

2.5 遥感图像分析遥感图像分析是指对遥感图像进行解译和分析，提取图像中的有用信息和特征。

遥感图像分析可以用于土地利用/覆盖分类、植被指数计算等应用。

3. 遥感图像处理的常用方法遥感图像处理常用的方法包括图像增强、图像配准、图像融合和目标检测等。

3.1 图像增强图像增强是指通过对图像进行滤波、对比度拉伸、直方图均衡化等处理，以增强图像的可视化效果和信息提取能力。

常用的图像增强方法包括直方图均衡化、滤波（如中值滤波、高斯滤波）和锐化等。

3.2 图像配准图像配准是指将两幅或多幅遥感图像在坐标系、旋转、尺度和形变等方面进行校正和匹配的过程。

常用的图像配准方法包括特征点匹配、地物匹配和基于控制点的配准方法。

3.3 图像融合图像融合是指将多幅具有不同光谱或分辨率的遥感图像融合成一幅多光谱和高分辨率的遥感图像。

多波段遥感图像彩色合成处理解析【摘要】多波段遥感图像彩色合成是一种应用广泛的遥感图像应用处理，本文对其授课目标、授课方式、授课内容、授课顺序、授课重点等进行了设计，并将彩色合成原理从色度学、地物波谱特性、图像灰度值（图像密度、透光性）等几个方面进行关联，使学生真正学懂彩色合成的基本原理，并能灵活地应用到遥感图像专题信息提取的实践之中。

【关键词】标准假彩色合成；真彩色合成；加色法0 引言彩色合成是遥感数字图像处理方法中，最常用、最基本、也是最便捷有效的彩色增强处理方法，是关于遥感图像处理研究最早的内容之一，到目前为止一直在延续使用，而且必不可少，然而在教学中本人发现，学生对于光学原理完成的彩色合成从理论上并不能很好的理解，学生可以看到彩色图像，可以按照排列组合的方式，把所有能做的彩色合成全部完成，观察到色彩的变化，但是很难将色度学、地物波谱特性、图像灰度值、图像透光性等知识融合到一起进行综合分析，从原理上明白色彩变化的原因。

本人从事遥感地质学教学工作多年，将彩色合成的教学经验进行了总结，希望对从事这方面教学工作的教师具有一定的帮助。

1 授课内容假彩色合成，从标准假彩色入手，以植被为例。

1.1 MSS数据的光学标准假彩色合成图1 标准假彩色合成（以植被为例，MSS数据）图1为从波段选择，植被反射率，图像色调、透明正片密度，滤色片颜色、色光混合，植被颜色7大方面对于标准假彩色图像上植被颜色为品红色原理的列表解释。

1.2 ETM+数据的数字标准假彩色合成、真彩色合成。

图2 标准假彩色合成（以植被为例，ETM+数据）图2和图3为以ETM+、TM数据为例，用数字图像处理的方法解释标准假彩色和真彩色合成的原理，因为该原理的实现是在计算机的遥感软件下完成，数据类型有一定的变化，所以透明正片密度用图像密度来代替，滤色片三原色，由计算机的RGB三原色代替，实现标准假彩色、真彩色合成。

工作波段、名称、植物反射率、图像色调、DN值、图像密度、三原色、色光混合原理应该在本次课之前完成，在课上介绍到哪一部分就要做相应的复习。

遥感图像解译的常见方法和技巧遥感图像解译是指通过对遥感图像进行分析和解读，获取地物和环境信息的过程。

在当今社会中，遥感技术在农业、城市规划、环境监测以及资源调查等领域中发挥着重要作用。

然而，由于图像复杂性和解译难度的增加，如何有效地进行遥感图像解译成为了一个亟待解决的问题。

本文将介绍遥感图像解译的常见方法和技巧，希望能给读者在实际应用中带来一些启发。

一、多光谱图像解译多光谱图像是指通过多波段的遥感数据获取的图像，其中每个波段对应一种特定的光谱信息。

多光谱图像解译是最常用的遥感图像解译方法之一。

它基于光谱特征来识别和分析地物，通过比较不同波段的反射率和亮度值，可以获得不同地物的光谱特征，并进行分类判别。

在多光谱图像解译中，常用的技巧包括：光谱特征提取、光谱段的组合以及光谱变换。

光谱特征提取是指从多光谱图像中提取能够反映地物特征的光谱信息，例如反射率、亮度值等。

通过提取不同波段的光谱特征，可以实现对地物的分类和判别。

光谱段的组合是指将不同波段的光谱信息进行组合，以突出地物的特征。

例如，在植被遥感图像中，将近红外波段和红光波段进行组合，可以更好地区分植被和非植被地区。

光谱变换是指通过对光谱数据进行数学变换，以改变光谱分布和强度，从而获得更明显的地物信息。

常用的光谱变换方法包括主成分分析和单波段反射率之间的比率。

二、纹理特征分析除了光谱特征，纹理特征也是进行遥感图像解译的重要指标之一。

纹理特征通过对图像像素间的空间关系分析，反映了地物的空间分布和结构特征。

在遥感图像解译中，纹理特征分析可以用于识别和判别不同地物的纹理特征，提高分类的准确性。

在纹理特征分析中，常用的方法包括：灰度共生矩阵（GLCM）、纹理特征值和基于波谱变换的纹理分析。

灰度共生矩阵是一种常用的纹理特征计算方法，它通过计算像素间的灰度级对出现的频率来描述图像的纹理特征。

纹理特征值是一种通过计算图像像素间的像素差异和空间关系来描述地物纹理特征的方法。

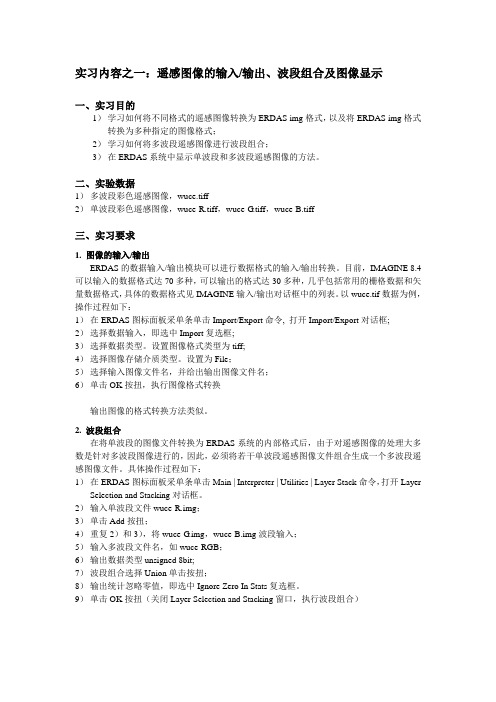

实习内容之一：遥感图像的输入/输出、波段组合及图像显示一、实习目的1）学习如何将不同格式的遥感图像转换为ERDAS img格式，以及将ERDAS img格式转换为多种指定的图像格式；2）学习如何将多波段遥感图像进行波段组合；3）在ERDAS系统中显示单波段和多波段遥感图像的方法。

二、实验数据1）多波段彩色遥感图像，wuce.tiff2）单波段彩色遥感图像，wuce-R.tiff，wuce-G.tiff，wuce-B.tiff三、实习要求1. 图像的输入/输出ERDAS的数据输入/输出模块可以进行数据格式的输入/输出转换。

目前，IMAGINE 8.4可以输入的数据格式达70多种，可以输出的格式达30多种，几乎包括常用的栅格数据和矢量数据格式，具体的数据格式见IMAGINE输入/输出对话框中的列表。

以wuce.tif数据为例，操作过程如下：1）在ERDAS图标面板采单条单击Import/Export命令, 打开Import/Export对话框;2）选择数据输入，即选中Import复选框;3）选择数据类型。

设置图像格式类型为tiff;4）选择图像存储介质类型。

设置为File；5）选择输入图像文件名，并给出输出图像文件名；6）单击OK按扭，执行图像格式转换输出图像的格式转换方法类似。

2. 波段组合在将单波段的图像文件转换为ERDAS系统的内部格式后，由于对遥感图像的处理大多数是针对多波段图像进行的，因此，必须将若干单波段遥感图像文件组合生成一个多波段遥感图像文件。

具体操作过程如下：1）在ERDAS图标面板采单条单击Main | Interpreter | Utilities | Layer Stack命令，打开Layer Selection and Stacking对话框。

2）输入单波段文件wuce-R.img；3）单击Add按扭；4）重复2）和3），将wuce-G.img，wuce-B.img波段输入；5）输入多波段文件名，如wuce-RGB；6）输出数据类型unsigned 8bit;7）波段组合选择Union单击按扭；8）输出统计忽略零值，即选中Ignore Zero In Stats复选框。

遥感图像处理流程一、图像融合1．多波段影像融合打开erdas软件——>Interpreter——>Utilties——>Layer Stack,打开对话框Layer Selection and Stracking如图：添加要合成的四个波段图像，选择保存目录，点击ok。

2．将TIFF格式的全色波段转格式为img点击Import在对话框分别选择“Import”,type选择“TIFF”,点击ok完成转格式。

3将两张全色图像拼接Erdas——>Data prepertion——>Mosaic images——>Mosaic Tools打开对话框如图，点击Edit add images,添加两幅全色影像图如图点击在出现的工具栏点击出现对话框，选择第一项自动生成合成范围如图点击process→run Mosaic,输出合成图像。

注：平时我们处理图像时可以选择自主划线，所画的线（可以是shp格式）应该避免与现状物体相切，迫不得已需要相交时，尽量斜相交。

4．重采样：先将已知坐标系统变换到另一个坐标系统，然后估计函数在-新坐标系统下的数值。

Erdas——>Data prepertion——>Mosaic images——>Mosaic Tools Edit→add images添加影像图点击Edit→output image options根据影像图的分辨率修改，淮南数据全色为2.5，多分辨率为10。

输出数据，完成重采样。

5．分别切出全色图像和多光谱图像重合部分打开ARCGIS，新建面图层，画出两幅图的重叠区域保存切图（略）6．全色图像和多光谱图像的融合Erdas→Interpreter →spatial Enhance →Resolution mergerHigh resolution input file选择全色图像，multispectral input file选择多光谱图像，method选择第一个，resampling选择第三个主成份。

遥感图像处理中的多波段数据融合技术的使用注意事项遥感图像处理是一门应用广泛的技术，对于各种资源调查、环境监测、城市规划等领域都有着重要作用。

多波段数据融合技术是遥感图像处理的重要组成部分，它可以提高图像的空间分辨率和光谱信息，进一步增强图像的细节和分类精度。

然而，在使用多波段数据融合技术时，我们需要注意以下几个方面。

首先，要了解不同波段的特性。

在遥感图像处理中，不同波段的图像拥有不同的信息内容和特征。

例如，红外波段可以用于检测植被的健康状况，而可见光波段则可以提供更多的形态和颜色信息。

因此，在进行多波段数据融合时，我们需要了解每个波段所携带的信息，并根据任务需求选择合适的波段进行融合。

其次，要选择适当的融合方法。

多波段数据融合技术有许多不同的方法，包括基于像素、基于变换和基于特征的方法等。

不同的方法适用于不同的图像类型和任务需求。

例如，基于像素的方法适用于高光谱图像的融合，而基于变换的方法则适用于红外和可见光图像的融合。

因此，在选择融合方法时，需要考虑图像类型、数据质量和任务要求，选择最适合的方法。

另外，要合理处理图像的配准问题。

在多波段数据融合过程中，由于不同波段的图像具有不同的传感器和视角，会导致图像之间存在位置和尺度的差异。

因此，需要进行图像的配准，保证不同波段的图像在空间上对应一致。

常用的配准方法包括基于特征点的配准和模型转换法等。

配准完成后，才能进行准确的多波段数据融合。

此外，要注意融合后图像的质量评估。

多波段数据融合后的图像质量是评估融合效果的关键指标。

常用的图像质量评估指标包括信噪比、均方误差和相关系数等。

通过对融合后图像的质量进行评估，可以判断融合方法的效果，并对其进行优化和改进。

最后，要考虑多波段数据融合的应用场景。

多波段数据融合技术可以应用于不同领域的遥感图像处理，如土地利用分类、环境监测和自然灾害评估等。

在针对不同应用场景进行多波段数据融合时，需要充分了解任务需求，明确融合后图像的目标和要求，提高融合结果的适用性和实用性。

遥感图像融合方法遥感图像融合是指将来自不同传感器的多幅遥感图像融合成一幅具有更丰富信息和更高质量的图像，以便更好地应用于地学领域和资源环境管理中。

遥感图像融合方法的选择和应用对于提高遥感图像的分析和解译能力具有重要意义。

一、遥感图像融合的原理。

遥感图像融合的原理是基于多源数据的互补性和协同性，通过融合多个波段或多种分辨率的图像，可以获取更为全面和准确的信息。

常见的遥感图像融合方法包括基于像素级的融合和基于特征级的融合。

像素级融合是指将不同波段或分辨率的像素直接进行融合，而特征级融合则是在特征空间进行融合，如主成分分析、小波变换等。

二、遥感图像融合的方法。

1. 基于变换的融合方法。

基于变换的融合方法包括小波变换、主成分分析、非线性变换等。

小波变换能够将图像分解为不同尺度和方向的小波系数，通过选择不同的尺度和方向进行融合，可以实现多尺度和多方向的信息融合。

主成分分析则是通过对多幅图像进行主成分分解，提取出图像的主要信息进行融合。

非线性变换方法则是利用非线性映射将多幅图像进行融合，以实现更好的信息融合效果。

2. 基于分解的融合方法。

基于分解的融合方法包括多分辨率分解、多尺度分解等。

多分辨率分解将图像分解为不同分辨率的子图像，通过对子图像进行融合，可以得到更为丰富和准确的信息。

多尺度分解则是将图像分解为不同尺度的子图像，通过对不同尺度的子图像进行融合，可以获得更为全面的信息。

三、遥感图像融合的应用。

遥感图像融合方法在土地利用分类、环境监测、资源调查等领域具有广泛的应用。

通过融合多源遥感图像，可以提高图像的空间分辨率和光谱分辨率，从而更好地进行土地利用分类和环境监测。

同时，融合多源遥感图像还可以提高图像的信息量和准确性，为资源调查和规划提供更为可靠的依据。

四、结语。

遥感图像融合方法是遥感图像处理和分析的重要手段，对于提高遥感图像的信息量和质量具有重要意义。

在选择和应用遥感图像融合方法时，需要根据具体的应用需求和图像特点进行综合考虑，以实现更好的融合效果和应用效果。
