管道的氩弧焊和氩弧焊打底有什么区别

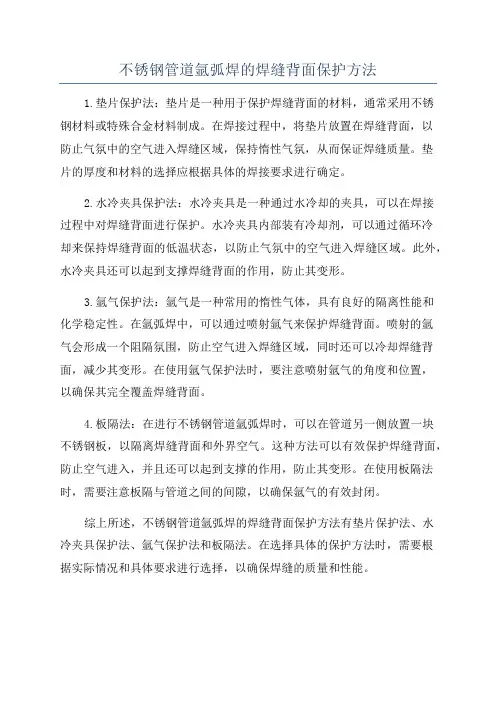

不锈钢管道氩弧焊的焊缝背面保护方法
1.垫片保护法：垫片是一种用于保护焊缝背面的材料，通常采用不锈
钢材料或特殊合金材料制成。

在焊接过程中，将垫片放置在焊缝背面，以
防止气氛中的空气进入焊缝区域，保持惰性气氛，从而保证焊缝质量。

垫
片的厚度和材料的选择应根据具体的焊接要求进行确定。

2.水冷夹具保护法：水冷夹具是一种通过水冷却的夹具，可以在焊接
过程中对焊缝背面进行保护。

水冷夹具内部装有冷却剂，可以通过循环冷
却来保持焊缝背面的低温状态，以防止气氛中的空气进入焊缝区域。

此外，水冷夹具还可以起到支撑焊缝背面的作用，防止其变形。

3.氩气保护法：氩气是一种常用的惰性气体，具有良好的隔离性能和
化学稳定性。

在氩弧焊中，可以通过喷射氩气来保护焊缝背面。

喷射的氩
气会形成一个阻隔氛围，防止空气进入焊缝区域，同时还可以冷却焊缝背面，减少其变形。

在使用氩气保护法时，要注意喷射氩气的角度和位置，
以确保其完全覆盖焊缝背面。

4.板隔法：在进行不锈钢管道氩弧焊时，可以在管道另一侧放置一块
不锈钢板，以隔离焊缝背面和外界空气。

这种方法可以有效保护焊缝背面，防止空气进入，并且还可以起到支撑的作用，防止其变形。

在使用板隔法时，需要注意板隔与管道之间的间隙，以确保氩气的有效封闭。

综上所述，不锈钢管道氩弧焊的焊缝背面保护方法有垫片保护法、水
冷夹具保护法、氩气保护法和板隔法。

在选择具体的保护方法时，需要根
据实际情况和具体要求进行选择，以确保焊缝的质量和性能。

管道对接焊中手工氩弧焊打底、手工电弧焊盖面的焊接的应用探讨摘要：本文基于传统对管焊接方法质量较难控制及难以避免焊后有缺陷的基本状况，提出了手工氩弧焊打底、手工电弧焊盖面焊接缺陷产生的原因及防治措施，因此可提高焊缝质量。

关键词：管道对接焊；手工氩弧焊；手工电弧焊管道对接焊中由于在电能转变成热能和机械能的焊接过程中，受到高温的影响，会吸收空气中的氢，氢以原子的形式被液态金属所吸收。

当温度降低时，过饱和的氢将从液态金属中析出，当焊缝凝固至室温时，过于饱和的氢原子压力逐渐增大，使得焊缝当中出现许多焊后缺陷，不仅给日常生产安全造成严重威胁，而且还会带来各种经济损失。

本文基于传统焊接工艺出现的焊接缺陷，提出了手工氩弧焊打底、手工电弧焊盖面焊接工艺，现对此论述如下。

1.焊接所需机具及材料分析1.1焊接机具由于管道对接通常选用全氩弧或氩电联焊的焊接工艺，因而可选逆变交直流两用焊机。

1.2材料（1）氩气。

其纯度需要＞99.95%。

（2）钨棒。

对于手工钨极氩弧焊来讲，通常情况下，会选用钍钨棒或者铈钨棒当作钨棒。

（3）焊材。

选择与母材相匹配的焊丝及焊条。

2.评定焊接前工艺其内容主要有：（1）各个层的参数规范及焊接方法，如氩气流量、电流大小、钨极直径等；（2）电流极性及设备型号；（3）焊接前预热，以及焊接后热处理规范；（4）母材与焊材的规格、对接尺寸及坡口形式。

3.焊接工艺分析（1）焊前的清理工作。

在焊接时，受氩气作用，焊件周围会有一层密闭气体保护罩形成。

如果未能将其清理掉，那么会保护有害气体，而难以外排，易引发各种缺陷。

（2）打底焊缝及点固焊。

可以采用重新融化的方法将缺陷消除掉。

针对点固焊来讲，其技术规范为：如果外径小于60mm，其点数为2个，长度为15mm，高度为2mm；如果≥60mm，那么点数为3个，长度为15~20mm，高度为2~2mm。

（3）明确工艺规范。

①钨棒及焊丝直径。

通常情况下，焊丝选择2.5mm为佳。

管道手工钨极氩弧焊打底焊接工艺摘要：阐述了手工钨极氩弧焊焊接工艺及打底操作技术。

电极和电弧区及融化金属都处在氩气的保护中，使之与空气隔离从而达到保护熔池金属的作用，是一种高质量的焊接方法，手工钨极氩弧焊（“TIG”焊）是气体保护焊的一种。

当“TIG”焊工作时，电极采用难容金属钨或钨的合金棒。

在管道打底施工中，推广使用“TIG”焊保证生产质量具有一定的技术优势。

关键词：手工钨极氩弧焊焊接工艺一、氩弧焊接工艺（1）焊前准备。

对焊件和焊丝清洁程度的要求比电气焊更要严格。

（2）设备检查。

在日常的生产工作中我们应该时常注意安全上产、文明施工，在工作前一定要对使用设备进行检查。

（3）焊接工艺。

钨极氩弧焊分自动和手工两种。

手工钨极氩弧焊设备的组成大致可以分为主电路系统（焊接电源）、控制系统、供气系统（包括气瓶流量计等）、和焊炬几部分。

不断地清除焊件表面的氧化膜，以及利用交流电正半周使钨极冷却的作用，使其不致烧损严重。

二、气体保护效果（1）氩气的纯度。

要求氩气的纯度大于99.70%；接铝、镁及其合金，要求氩气纯度大于99.90%；焊接钛及其合金要求氩气纯度大于99.99%。

（2）保护条件。

氩气流量通常的使用范围6～10L/in。

钨极长度应伸出端面一般为6～9mm。

（3）始焊点与终点的保护。

始焊时提前几秒送气，停焊时滞后8～10s停气，即在焊接结束后焊枪应对熔池继续保护8～10s。

（4）管道内充氩气保护。

实践证明，对于低碳钢、低合金钢、耐热钢管道氩弧焊打底时，内壁可以不充氩气保护。

对于中、高合金钢与奥氏体不锈钢管道打底焊时，要求内壁充氩气保护，否则在高温作用下，内壁产生强烈氧化，降低焊缝质量。

焊接时，内充氩气可用气垫形成。

（5）焊接工艺参数。

焊丝通常用Φ2.5mm的焊丝，仅对特别薄的小直径管子才采用Φ1.6mm、Φ2.0mm的焊丝钨极一般选用铈钨极，规格为Φ2.5mm，氩气流量通常使用范围为6～10L/min，对厚壁管（壁厚大于26mm）或在低温条件下，焊前应适当预热50～100℃。

燃气管道焊接氩弧焊打底技术分析作者：于克涛等来源：《价值工程》2015年第28期摘要：燃气管道是城市输送燃气的一种特殊设备，为城市工业生产、居民生活提供必需要的物质基础。

燃气管道的焊接质量是确保其能否安全运行的前提，所以提高燃气管道的焊接质量是提高燃气管道运行安全的保障，是提高城市居民生活质量以及加快社会主义现代化建设的必要前提。

鉴于燃气管道焊接质量的重要性本文重点分析了氩电联焊施工方法和工艺参数，以及氩电联焊施工方法在实际施工中应用。

为降低工程成本，确保焊接质量，提高经济效益作出贡献。

Abstract： Gas pipeline is a kind of special gas transport equipment in the city， it provides the material basis for urban industrial production， living. The quality of gas pipeline welding is the premise of its safe operation. So， the improvement of the quality of gas pipeline welding is the guarantee of improving the safe operation of the gas pipeline， promoting the lives quality of urban residents， and it is also the necessary precondition of accelerating socialist modernization. Based on the importance of the quality of gas pipeline welding， this paper mainly analyzes the construction methods and process parameters of argon welding union， and the application of argon welding union in the actual construction. It makes contribution to reduce the engineering cost， ensure the welding quality and improve the economic benefit.关键词：燃气管道；焊接技术；氩电联焊；手工电弧焊Key words： gas pipeline；welding technology；argon welding union；SMAW中图分类号：U175.3 文献标识码：A 文章编号：1006-4311（2015）28-0135-020 引言城市燃气管网的安全运行对于城市公共安全有着至关重要的地位，更是燃气运营企业的首要工作重心，管网运行的安全状况会直接影响企业的社会效益和经济效益。

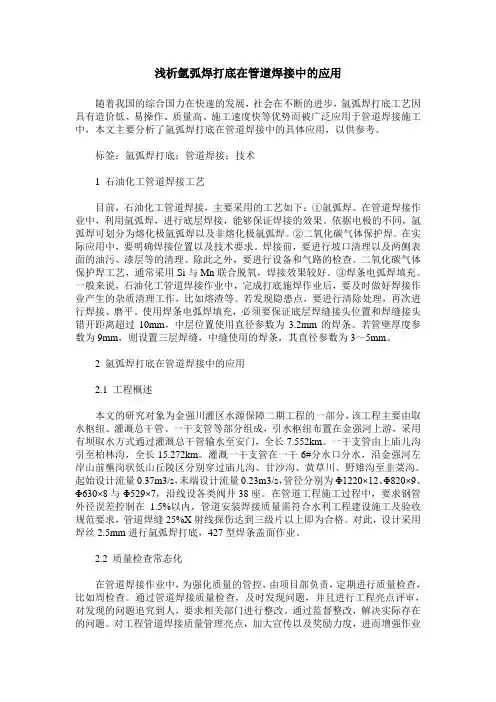

浅析氩弧焊打底在管道焊接中的应用随着我国的综合国力在快速的发展，社会在不断的进步，氩弧焊打底工艺因具有造价低、易操作、质量高、施工速度快等优势而被广泛应用于管道焊接施工中，本文主要分析了氩弧焊打底在管道焊接中的具体应用，以供参考。

标签：氩弧焊打底；管道焊接；技术1 石油化工管道焊接工艺目前，石油化工管道焊接，主要采用的工艺如下：①氩弧焊。

在管道焊接作业中，利用氩弧焊，进行底层焊接，能够保证焊接的效果。

依据电极的不同，氩弧焊可划分为熔化极氩弧焊以及非熔化极氩弧焊。

②二氧化碳气体保护焊。

在实际应用中，要明确焊接位置以及技术要求。

焊接前，要进行坡口清理以及两侧表面的油污、漆层等的清理。

除此之外，要进行设备和气路的检查。

二氧化碳气体保护焊工艺，通常采用Si与Mn联合脱氧，焊接效果较好。

③焊条电弧焊填充。

一般来说，石油化工管道焊接作业中，完成打底施焊作业后，要及时做好焊接作业产生的杂质清理工作，比如熔渣等。

若发现隐患点，要进行清除处理，再次进行焊接、磨平。

使用焊条电弧焊填充，必须要保证底层焊缝接头位置和焊缝接头错开距离超过10mm，中层位置使用直径参数为3.2mm的焊条。

若管壁厚度参数为9mm，则设置三层焊缝，中缝使用的焊条，其直径参数为3～5mm。

2 氩弧焊打底在管道焊接中的应用2.1 工程概述本文的研究对象为金强川灌区水源保障二期工程的一部分，该工程主要由取水枢纽、灌溉总干管、一干支管等部分组成，引水枢纽布置在金强河上游，采用有坝取水方式通过灌溉总干管输水至安门，全长7.552km。

一干支管由上庙儿沟引至柏林沟，全长15.272km。

灌溉一干支管在一干6#分水口分水，沿金强河左岸山前壟岗状低山丘陵区分别穿过庙儿沟、甘沙沟、黄草川、野雉沟至韭菜沟。

起始设计流量0.37m3/s，末端设计流量0.23m3/s，管径分别为Φ1220×12、Φ820×9、Φ630×8与Φ529×7，沿线设各类阀井38座。

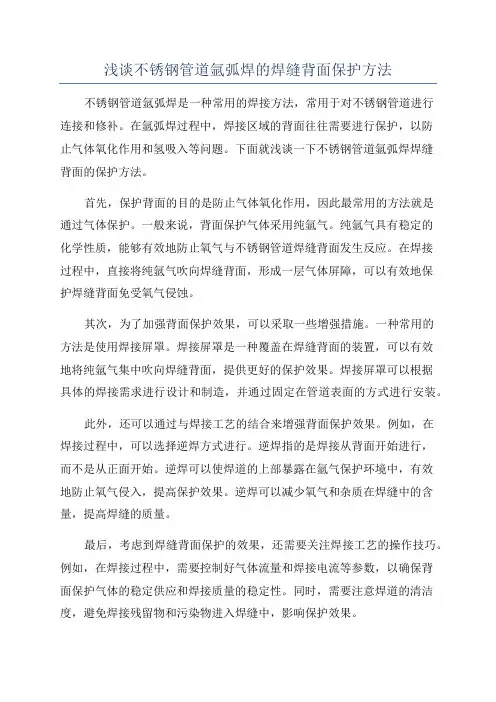

浅谈不锈钢管道氩弧焊的焊缝背面保护方法不锈钢管道氩弧焊是一种常用的焊接方法，常用于对不锈钢管道进行连接和修补。

在氩弧焊过程中，焊接区域的背面往往需要进行保护，以防止气体氧化作用和氢吸入等问题。

下面就浅谈一下不锈钢管道氩弧焊焊缝背面的保护方法。

首先，保护背面的目的是防止气体氧化作用，因此最常用的方法就是通过气体保护。

一般来说，背面保护气体采用纯氩气。

纯氩气具有稳定的化学性质，能够有效地防止氧气与不锈钢管道焊缝背面发生反应。

在焊接过程中，直接将纯氩气吹向焊缝背面，形成一层气体屏障，可以有效地保护焊缝背面免受氧气侵蚀。

其次，为了加强背面保护效果，可以采取一些增强措施。

一种常用的方法是使用焊接屏罩。

焊接屏罩是一种覆盖在焊缝背面的装置，可以有效地将纯氩气集中吹向焊缝背面，提供更好的保护效果。

焊接屏罩可以根据具体的焊接需求进行设计和制造，并通过固定在管道表面的方式进行安装。

此外，还可以通过与焊接工艺的结合来增强背面保护效果。

例如，在焊接过程中，可以选择逆焊方式进行。

逆焊指的是焊接从背面开始进行，而不是从正面开始。

逆焊可以使焊道的上部暴露在氩气保护环境中，有效地防止氧气侵入，提高保护效果。

逆焊可以减少氧气和杂质在焊缝中的含量，提高焊缝的质量。

最后，考虑到焊缝背面保护的效果，还需要关注焊接工艺的操作技巧。

例如，在焊接过程中，需要控制好气体流量和焊接电流等参数，以确保背面保护气体的稳定供应和焊接质量的稳定性。

同时，需要注意焊道的清洁度，避免焊接残留物和污染物进入焊缝中，影响保护效果。

总结起来，不锈钢管道氩弧焊焊缝背面保护是焊接过程中十分重要的一环。

通过采用纯氩气保护、使用焊接屏罩、逆焊方式以及操作技巧等方法，可以有效地防止氧气氧化作用和氢吸入等问题的发生，提高焊缝的质量和连接的可靠性。

主要还是熟能手巧，板的厚度和点击的时间，还有电流都是相连系的，要配合的很好。

省气谈不上，只要不要过余的开的太大就行。

还有钨针的最好尖一点，在焊接时，不要一开始就把针尖对着焊接处，先空打一下，将管子里的空气排出，这样焊就不会炸不会有黑斑，在点击完毕后不要马上拿开焊枪，等几秒，这样不锈钢在冷却时受氩气的保护，就样不会黑，连洗钢水和抛光片都省了。

这只能针对点焊，如果长距离的拖焊就没办法了，板肯定要变色的，只有等抛光和清洗了。

氩弧焊打底,电弧焊盖面算什么焊接方法？钨极氩弧焊就是把氩气做为保护气体的焊接。

借助产生在钨电极与焊体之间的电弧，加热和熔化焊材本身（在添加填充金属时也被熔化），而后形成焊缝金属。

钨电极，熔池，电弧以及被电弧加热的连接缝区域，受氩气流的保护而不被大气污染。

氩弧焊时,焊炬、填充金属及焊件的相对位置如下图：弧长一般取1-1.5倍钨电极直径。

停止焊接时，首先从熔池中抽出填充金属（填充金属根据焊件厚薄添加），热端部仍需停留在氩气流的保护下，以防止其氧化。

1.焊枪（焊炬）钨极氩弧焊枪（也称焊炬）除了夹持钨电极，输送焊接电流外，还要喷射保护气体。

大电流焊枪长时间焊接还需使用水冷焊枪。

3.氩气纯度氩弧焊时材质对氩气纯度的要求金属材料铬镍不锈钢太难熔金属氩气纯度（%）≥99.7 ≥99.98 4.钨极伸出喷嘴的长度，一般取1-2倍钨极直径，钨电极与焊件距离（弧长）一般取1.5倍以下钨电极直径。

喷嘴大小等则在焊接电流值确定后再选定。

焊接区的通风。

在不能进行通风的局部空间施焊时，应戴供给新鲜空气面罩或防毒面具壁厚δ在3＜δ≤16mm 时，选用V 形坡口，其坡口形式图3 3＜δ≤16mm 时，V 形坡口坡口形式壁厚δ在δ＞16mm 时，选用U 形或V 形坡口，坡口形δ＞16mm 时，U 形或V 形坡口的坡口形式13. 对口质量要求内壁齐平，如有错口，其错口值应符合下列要求：对接单面焊的局部错口值不应超过壁厚的10%，且不大于1mm。

管道的氩弧焊和氩弧焊打底的区别公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]管道的氩弧焊和氩弧焊打底有什么区别不锈钢管道的氩弧焊和氩弧焊打底在性能上有什么不同全氩弧焊与氩弧焊打底在工艺上没什么区别，全氩弧焊适用于薄壁小管径管道（一般DN50及以下、壁厚4mm)以下，目的保证焊缝根部质量外观成像好。

当管径较大、壁厚较厚时应采用氩弧焊打底手工焊盖面，用手工焊盖面的目的是管径大用手工焊可以保证外观质量且工效高于氩弧焊，成本低于氩弧焊。

个人认为，应该只是叫法上的不同，我所接触的管道焊接里面工作芯管都要氩弧焊打底电焊盖面的。

全氩弧焊主要用在直径小于4寸（DN100），而大一些的管道一般要求氩弧焊打底，电弧焊盖面，这样保证了焊缝内层的质量也提高了生产效率，焊口成型也比较好。

大口径的管道一般采用氩电联焊，先用氩弧焊打底，然后再用电焊焊其它部分。

较小的管道可采用氩弧焊全焊。

个人感觉氩弧焊打底是针对那些不易清理药皮、焊渣及其他杂质的管道，而手工焊效率高、成本底，易操作等就这两个区别氩弧焊打底的好处是，管道内壁成型好，例如输油管道运行几年后要考虑清管器通过清管的，这样就可以避免了卡球的事故。

所以一般是氩弧打底，电焊填充盖面再就是一般薄壁小直径管子直接用氩弧焊，向上面说的DN50以下氩弧焊打底只是管道焊接时底层用氩弧焊打一遍底，然后就用电焊包上；氩弧焊则是整个焊接都采用此焊接工艺。

第一种施工费用低速度快，但不适用一些高要求的管道。

没有区别，DN50以下管道可以用氩弧焊直接成型，大于DN50管道用氩弧焊打底焊接后，用电焊进行焊接，可以提高焊接速度，保证焊接质量，适用于有射线探伤要求的管道和管道内要求洁净的管道焊接工艺。

一般对于焊接质量要求高，无法作做背部清根的焊缝需要做氩弧焊打底，手工电弧焊盖面即可。

比如管道焊接，经常采用氩弧焊打底，然后手工电弧焊盖面。

氩弧焊线能量低，焊缝外观成型好，但相对成本高。

氩弧焊打底在管道焊接中的应用摘要：随着我国的综合国力在快速的发展，社会在不断的进步，氩弧焊打底工艺因具有造价低、易操作、质量高、施工速度快等优势而被广泛应用于管道焊接施工中，本文主要分析了氩弧焊打底在管道焊接中的具体应用，以供参考。

关键词：氩弧焊打底；管道焊接；技术引言管道焊接是很多工程项目的重要内容，焊接质量是否合格决定了项目实施效果。

因此，在工程施工中，应根据工程实际情况与规范要求，采取合理可行的管道焊接工艺方法，并制定有效的质量控制措施，保证管道焊接质量，使其充分发挥应有作用效果，为项目的顺利实施及发展奠定良好基础。

1.采用氩弧焊打底工艺的优点氩弧焊打底具有以下优势：一是背面成型好看；二是一定厚度的材料如果不打底直接进行焊接，很容易造成未焊透的情况，如此一来，被焊接的设备使用较长时间后就会出现焊缝开裂或应力集中问题，反之，如果打底了出现上述情况的概率是很小的。

氩弧焊打底比较适用于那些对焊接质量要求比较高，且无法进行背部清根的焊缝，具体的操作是手工电弧焊盖面即可。

氩弧焊打底比较适用于那些对焊接工艺要求比较高的地方，这是因为氩弧焊与电弧焊相比具有很多优势，比如焊接质量高、焊接强度高等，但是氩弧焊与电弧焊相比成本更高。

需要注意的是两者并不是对立的关系，有时也会两种方法结合使用，取长补短。

氩弧焊打底的优点总结有如下几点：质量好。

氩气作为一种惰性气体，其不会和金属发生化学反应，并且它也不溶于金属，因此整个焊接过程几乎就是金属熔化和结晶的过程。

所以，采用氩弧焊打底可以获得较为纯净及高质量的焊缝。

效率高。

采用氩弧焊打底后进行电弧焊，焊接速度将大大提高。

易掌握。

该方法对技能的要求不高，从事相关工作的人员只需稍稍练习，就可以掌握这项技能。

变形小。

采用氩弧焊打底，由于氩气流会将电弧进行压缩和冷却，致使氩弧的温度升高、电弧热量集中，在这种情况下进行焊接工作具有变形小的优势，尤其适用于薄件焊接和管道打底焊。

焊接范围广。

氩弧焊打底焊接手法与技巧(一)氩弧焊打底焊接手法与技巧氩弧焊是一种常用的焊接方法，通过高温电弧和惰性气体保护，在金属材料之间进行焊接。

在氩弧焊中，打底焊接是非常关键的一步，它可以保证焊缝的质量和强度。

本文将详细介绍氩弧焊打底焊接的手法和相关技巧。

打底焊接的目的和作用打底焊接是在氩弧焊之前进行的一道特殊焊接工艺。

它的目的是解决金属基材的异质焊接问题，填充底部缺陷和提高焊缝质量。

打底焊接的作用主要有以下几点：1.弥补金属基材的差异性，提高焊缝的质量和强度。

2.装填底部缺陷和空隙，提高焊接的密封性和均匀性。

3.提供一个稳定的基础，确保氩弧焊的顺利进行。

打底焊接的手法和技巧打底焊接需要注意以下几点手法和技巧，以保证焊接的质量和效果。

1. 材料准备在进行打底焊接之前，需要准备好合适的焊接材料。

选择与金属基材相似且能够良好融合的焊丝或焊条，确保打底焊接的质量。

同时，务必清洁和除去金属表面的油脂、氧化物等杂质。

2. 打底焊接位置和顺序根据实际情况选择打底焊接的位置和顺序。

通常情况下，从底部开始进行焊接，逐渐向上焊接。

需要注意的是，打底焊接的位置应该使得焊缝能够充分填充底部缺陷和空隙。

3. 控制焊接电流和速度控制焊接电流和速度是打底焊接中非常重要的技巧。

适当调整焊接电流的大小，避免过高或过低，以免引起焊接缺陷。

焊接速度要均匀和稳定，保持一定的焊接节律，确保焊缝的均匀性和牢固性。

4. 注意保护气体的流动在氩弧焊打底焊接过程中，保护气体的流动也是需要注意的。

保护气体的流动要均匀、稳定，能够完全覆盖焊接区域，防止氧气和其他杂质的进入。

5. 控制焊接温度焊接温度直接影响打底焊接的效果。

过高的温度会引起烧穿或过热，过低的温度可能导致焊缝不牢固。

因此，需要在适当的范围内控制焊接温度，确保打底焊接的质量和完整性。

总结氩弧焊打底焊接是一项技术要求较高的焊接工艺。

通过选用合适的材料，控制焊接电流和速度，注意保护气体的流动以及控制焊接温度，可以提高打底焊接的质量和效果。
