研祥推出EC3-1820V2NA第四代凌动系列3．5in单板佚名
【期刊名称】《测控技术》
【年(卷),期】2015(34)12
【摘要】研祥最新推出EC3-1820V2NA第四代凌动系列3．5in单板，产品基于Intel BayTrail平台开发的3．5in低功耗嵌入式主板。
小尺寸的设计适合在机械控制、金融、信息站、医疗设备及各类仪器仪表中应用。
【总页数】1页(P153-153)
【关键词】第四代;单板;动系;Intel;嵌入式主板;平台开发;机械控制;仪器仪表
【正文语种】中文
【中图分类】TP332
【相关文献】
1.研华单板电脑PCA-6012问世，高性能低功耗并驾齐驱——支持Intel凌动
N455／D525和VGA/双千兆LAN [J], 无
2.EVOC-研祥推出嵌入式ETX单板计算机ETX-1712CLDNA——带C—M CPU／DDRII SO—DIMM系统内存插槽／LCD／CRT／LAN／AUDIO接口 [J], 无
3.研祥携手Intel推出全球首款基于QM67平台的Mini—itx单板电脑 [J],
4.高性能低功耗并驾齐驱,研华单板电脑PCA-6012问世——支持Intel~凌动^(TM)N455/D525和VGA/双千兆LAN [J],
5.研华推出面向工业自动化领域的RISC超低功耗3．5in单板电脑 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
Intel公司的CPU发展史英特尔公司是全球最大的半导体芯片制造商，成立于1968年，具有41年产品创新和市场领导的历史。
1971年，英特尔推出了全球第一个微处理器。
微处理器所带来的计算机和互联网革命，改变了整个世界。
Intel公司的CPU演进史几乎就等于计算机演进史。
就Intel而言，经历过8086（第一代）、80286（第二代）、80386（第三代）、80486计算机（第四代）、Pentium（第五代）、Pentium Pro（第六代）到现今的Pentium II、Pentium III、PentiumⅣ，到现今主流的多核心CPU，期间虽有AMD、Cyrix、IBM等都陆续有跟上计算机世代的交替，除了AMD的K7、K8曾经稍微威胁到Intel的霸主地位之外，可以说是Intel 公司的天下。
Intel 40041971年，英特尔公司推出了世界上第一款微处理器4004，这是第一个可用于微型计算机的四位微处理器，它包含2300个晶体管，随后英特尔又推出了8008。
1974年，8008发展成8080,成为第二代微处理器。
8080作为代替电子逻辑电路的器件被用于各种应用电路和设备中。
-X86系列Intel x86处理器成为IBM PC的大脑。
这个历史的选择也将英特尔公司日后带入了财富500强大公司的行列。
Intel 8086 /80881978年英特尔公司生产的8086是第一个16位的微处理器。
这就是第三代微处理器的起点。
8086微处理器最高主频速度为8MHz，具有16位数据通道，内存寻址能力为1MB。
同时英特尔还生产出与之相配合的数学协处理器i8087，这两种芯片使用相互兼容的指令集。
人们将这些指令集统一称之为 x86指令集。
1979年，英特尔公司又开发出了8088，8088工作频率为、或8MHz，集成了大约29000个晶体管。
Intel 802861982年，英特尔公司在8086的基础上，研制出了80286微处理器，80286集成了大约130000个晶体管。
英特尔i3_i5_i7处理器型号及参数总览表+CPU型号⼤全英特尔i3/i5/i7处理器型号及参数总览表请仔细看完本⽂，看完后你将会对笔记本芯⽚有⼀定了解，买笔记本才不会被JS坑骗。
~~Kiong前⾔：随着英特尔全新32nm移动处理器的推出，英特尔移动处理器⼤军的规模进⼀步膨胀。
粗略地计算⼀下，现在市场上可以买到的Core i、酷睿2、奔腾双核、赛扬双核、凌动处理器⼏⼤家族的成员已经超过了80款，即使是经常关注笔记本技术的达⼈，也很难记住每⼀款处理器的技术规格。
名词解释前端总线：是指CPU与北桥芯⽚之间的数据传输总线，⼈们常常以MHz表⽰的速度来描述总线频率。
总线的种类很多，前端总线的英⽂名字是Fr Bus，通常⽤FSB表⽰。
睿频：英特尔睿频加速技术。
是英特尔酷睿i7/i5 处理器的独有特性。
也是英特尔新宣布的⼀项技术。
英特尔官⽅技术解释如下：当启动⼀个运⾏程序后，处理器会⾃动加速到合适的频率，⽽原来的运⾏速度会提升10%~20% 以保证程运⾏；应对复杂应⽤时，处理器可⾃动提⾼运⾏主频以提速，轻松进⾏对性能要求更⾼的多任务处理；当进⾏⼯作任务切换时，如果存和硬盘在进⾏主要的⼯作，处理器会⽴刻处于节电状态。
这样既保证了能源的有效利⽤，⼜使程序速度⼤幅提升。
三级缓存（L3）：⽬前只有酷睿I系列才有，之前的都是L2（⼆级缓存）。
是为读取⼆级缓存后未命中的数据设计的—种缓存，在拥有三级缓存的CPU 有约5%的数据需要从内存中调⽤，这进⼀步提⾼了CPU的效率。
制程：制程越⼩越好。
越来越⾼的⼯艺制程可以提⾼芯⽚的集成度，增加晶体管的数量，扩展新的功能。
同时随着晶体管尺⼨的缩⼩，每颗的单位成本也有所降低。
此外，更⾼的⼯艺制程可以帮助降低CPU的功耗，另外，降低CPU的成本以前扩⼤CPU产能也是新⼯艺制的积极影响。
TDP：TDP的英⽂全称是“Thermal Design Power”，中⽂直译是“散热设计功耗”。

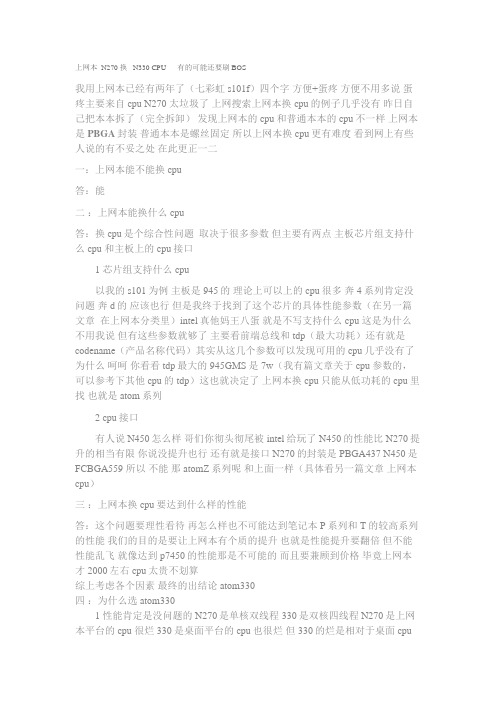

上网本 N270 换 N330 CPU 有的可能还要刷BOS我用上网本已经有两年了（七彩虹s101f）四个字方便+蛋疼方便不用多说蛋疼主要来自cpu N270 太垃圾了上网搜索上网本换cpu的例子几乎没有昨日自己把本本拆了（完全拆卸）发现上网本的cpu和普通本本的cpu不一样上网本是PBGA封装普通本本是螺丝固定所以上网本换cpu更有难度看到网上有些人说的有不妥之处在此更正一二一：上网本能不能换cpu答：能二：上网本能换什么cpu答：换cpu是个综合性问题取决于很多参数但主要有两点主板芯片组支持什么cpu 和主板上的cpu接口1 芯片组支持什么cpu以我的s101为例主板是945的理论上可以上的cpu很多奔4系列肯定没问题奔d的应该也行但是我终于找到了这个芯片的具体性能参数（在另一篇文章在上网本分类里）intel真他妈王八蛋就是不写支持什么cpu 这是为什么不用我说但有这些参数就够了主要看前端总线和tdp（最大功耗）还有就是codename（产品名称代码）其实从这几个参数可以发现可用的cpu几乎没有了为什么呵呵你看看tdp最大的945GMS是7w（我有篇文章关于cpu参数的，可以参考下其他cpu的tdp）这也就决定了上网本换cpu只能从低功耗的cpu里找也就是atom系列2 cpu接口有人说N450怎么样哥们你彻头彻尾被intel给玩了 N450的性能比N270提升的相当有限你说没提升也行还有就是接口N270的封装是PBGA437 N450是FCBGA559 所以不能那atomZ系列呢和上面一样（具体看另一篇文章上网本cpu）三：上网本换cpu要达到什么样的性能答：这个问题要理性看待再怎么样也不可能达到笔记本P系列和T的较高系列的性能我们的目的是要让上网本有个质的提升也就是性能提升要翻倍但不能性能乱飞就像达到p7450的性能那是不可能的而且要兼顾到价格毕竟上网本才2000左右 cpu太贵不划算综上考虑各个因素最终的出结论 atom330四：为什么选atom3301 性能肯定是没问题的 N270是单核双线程 330是双核四线程 N270是上网本平台的cpu 很烂 330是桌面平台的cpu也很烂但330的烂是相对于桌面cpu来说的如果与N270比则不可同日而语网上的评测多为一年前之作那时的软件对多线程支持的还不够完美理论上应该能达到一倍以上2 有人会问怎么把桌面cpu用到上网本上了首先是性能符合要求其次是tdp atom330是8w基本符合要求再次是价格atom平台价格500左右（新的包括主板和cpu）如到二手店应该便宜很多最最重要的是封装与接口大家可以看到atom330与N270完全一致（具体看另一篇文章上网本cpu）产品代码也一样这就保证了升级的可能性五：怎么升级说实话这个活真不怎么好干PBGA封装压焊还真得有点手艺还需要专业的设备大家千万不要用家里电焊搞搞不好就歇菜了大家最好到笔记本维修点去给人家点钱让他帮你（最好到大一点的维修点因为这个不仅需要手艺还需要特殊的设备小店我怕他没有专业设备）六：升级后的效果高清视屏日常操作应该不会卡了也就是atom330的性能大家可以自己去网上搜索很多如果升级是为了玩大型3D游戏我劝你别升级了根本达不到你的要求如果是植物大战僵尸你可以考虑（N270会卡本人亲测）呵呵就写到这吧。
买笔记本必看英特尔主流移动CPU介绍 2009年06月24日09:44 中关村在线作者：中关村在线胡文杰第1页：移动互联网终端处理器家族移动互联网终端处理器家族Atom是英特尔研发史上最小的处理器。
它采用了一种全新的设计，专为迎合超移动互联网终端和低成本简易电脑的潮流而生，旨在提供出色的低功率特性。
基于45nm技术制造，TDP仅为0.6到2.5W。
凌动处理器LOGO2008年下半年至今，英特尔Atom处理器为上网本（netbook）的火爆立下汗马功劳。
Atom处理器具有体积小、功耗低、支持超线程技术等特点，市场上绝大多数的上网本均采用英特尔Atom N270+945GSE+1GB内存+160GB硬盘这一经典配置。
●便携上网本处理器Atom详细参数采用Atom处理器的上网本目前市场上最常见的依然是Atom N270，主频1.6GHz、533MHz前端总线，512KB二级缓存。
部分品牌的上网本已经开始采用Atom N280处理器，这款处理器的主频为1.66GHz、前端总线提升至667MHz，最重要的是N280可以搭配GN40芯片组，显示性能将有大幅提升。
不过很多上网本在升级Atom N280处理器的同时并没有搭配GN40芯片组，而是继续使用945G系列(GMA950)，大家购买的时候一定要注意。
据悉，英特尔下一代Atom处理器和相应的芯片组将在年内推出，处理器仍采用45nm 工艺制造，整合度将大幅提高，新平台的芯片封装面积将只有现在的大约三分之一，功耗也会降低一半左右。
MID除上网本外，现如今MID也越来越被人们所关注，和UMPC相比，MID更加强调随时随地连接互联网的能力，体积更加小巧便携，是面向一般消费者推出的产品。
英特尔为MID 设备专门开发了Atom处理器，低功耗高频率的Intel Atom处理器将超便携、娱乐、办公和便捷的网络功能带给了MID，前所未有的全功能设计为个人便携设备的发展开辟了新的方向。
Intel Atom各系列产品简介
Intel Atom产品主要分为五大系列：
一、N系列：主要面向上网本（Netbooks）。
该系列产品主要有N270/N450/N455等，主要参数如下：
其中，N450与N455的性能没有太大差别，两者区别主要有以下三点：
1、支持的内存规格不同。
N450支持的是DDR2-667 , N455是DDR2/3；
2、功耗不一样（n450的TDP在5.5瓦，N455的TDP在6.5瓦）；
3、N455不支持“嵌入式可供选择”（"embedded options available"）简单的说，就是说N455不可以用焊的方式安装在主板上，只能插在CPU的插槽上。
而N450不仅可以通过插槽安装，还可以焊接在主板上，用于工业用途。
二、D系列：主要面向入门台式机（Nettops），功耗稍大。
主要产品参数如下：
D525与D510区别较小，均为双核处理器，区别主要有以下两点：
1、主频不同：D525的主频提升到了1.8GHz；
2、支持内存不同：D510支持DDR2-667/800；D525支持DDR3-800以及DDR2-800/667。
其中：D425和D525分别为D410和D510的升级版。
三、Z系列：主要面向平板机和掌上电脑（Handhelds），功耗低。
主要产品参数如下：
其中：Atom Z530 与Atom N270性能相当。
四、E系列：主要面向嵌入式设备（Embedded）。
主要产品参数如下：
五、CE系列：主要面向消费电子设备（Consumer Electronics）。
主要型号有：Atom CE4100/CE4200等。
另外，转载一段文字：关于N270、N450、Z530三个芯片的对比：
1、N450集成了内存控制器和显卡，这个是N450在规格上与N270的最大区别。
2、N450的总线类型为DMI。
DMI是Direct Media Interface的缩写，并不是什么新的技术。
由于N450集成了内存和显卡，在物理上变CPU-北桥-南桥的三芯片连接为CPU-南桥的双芯片连接。
那么原来CPU和北桥之间的FSB总线也就不需要了，只剩下了CPU和南桥之间的连接总线。
3、N450是64位的,N270/Z530是32位。
在现阶段，家用基本看不出来32位和64位的区别。
4、从功耗上来讲，N450的共耗时5.5瓦，比N270的2瓦要高，但是它集成了显卡和北桥。
N270配备的945GSE 最大散热功率为6瓦，加上N270自己的2.5瓦来看，N450的平台总功耗还是要低的。
按照INTEL自己的说法，加上南桥，Atom平台的最高总功耗由16瓦降低到7瓦，降低的幅度还是很大的。
5、Z530基本和N270在参数上一致，仅仅是在功耗上由2.5瓦降低到2瓦，可以说是节能版的N270。
6、在其他参数上，大家基本没有什么差别。
支持和不支持的技术保持一致。
