三垦变频器选型

三垦变频器恒压供水相关功能的推荐设定三垦变频器恒压供水系统是一种能够根据用水需求自动调节水泵运行速度的系统，以实现恒定的供水压力。

在使用变频器恒压供水系统时，我们可以根据实际需求进行一些设定来使系统能够达到更好的效果。

下面是一些推荐的设定及其相关功能。

1.额定功率设定：首先，根据水泵的额定功率来设置变频器的额定功率。

这样，系统就能够在正常运行时达到最佳效果。

2.工作模式设定：恒压供水系统通常有两种常见的工作模式：定压优先和定流优先。

在定压优先模式下，系统会优先保持恒定的供水压力，并自动调节水泵运行速度来满足用水需求。

在定流优先模式下，系统会优先保持恒定的供水流量，并自动调节水泵运行速度来满足用水需求。

根据实际情况，选择适合的工作模式。

3.压力设定：根据供水系统的需求，设置所需的恒定供水压力。

恒压供水系统会根据设定的压力来自动调节水泵的运行速度，以保持恒定的供水压力。

4.流量设定：根据供水系统的需求，设置所需的恒定供水流量。

恒压供水系统会根据设定的流量来自动调节水泵的运行速度，以保持恒定的供水流量。

5.过载保护设定：为了保护水泵不会因为超负荷运行而损坏，可以设置变频器的过载保护功能。

当水泵负载过高时，变频器会自动降低水泵的运行速度，以减少负荷。

6.节能运行设定：变频器恒压供水系统能够根据实际的用水需求来自动调节水泵的运行速度，以达到节能的效果。

可以设置变频器的节能运行功能，使系统在供水需求较小的时候减少水泵的运行速度，以节省能源。

7.故障报警设定：为了及时发现和解决系统故障，可以设置变频器的故障报警功能。

当系统发生故障时，变频器会自动报警，通知相关人员进行处理。

总之，根据三垦变频器恒压供水系统的实际需求，可以对系统进行一些设定来保证系统能够稳定运行，并满足用水需求。

以上是一些推荐的设定及其相关功能。

当然，在实际应用中，还需要根据具体情况进行调整和改进，以使系统运行更加高效可靠。

三肯变频器恒压供水参数设定一、变频器参数设置1.进入参数设置模式：根据变频器型号不同，可以通过按键、触摸屏或电脑软件等不同方式进入参数设置模式。

2.基本参数设定：(1)设定运行频率：根据实际需求，设置变频器运行的频率范围，通常为50Hz到60Hz。

(2)设定输出电压：根据供水系统的要求，设定变频器的输出电压，一般为380V或400V。

(3)设定额定电流：根据水泵的额定电流，设定变频器的额定电流，以匹配水泵的工作需求。

(4)设定功率因数：根据实际情况，设定变频器的功率因数，以确保电压和电流的稳定输出。

3.PID参数设定：PID参数用于控制系统的响应速度和稳定性，通过调整PID参数，可以实现恒压控制。

(1)设定比例系数：即P值，根据系统的需要，调整比例系数的大小，以实现系统的响应速度和稳定性的把握。

(2)设定积分时间：即I值，通过调整积分时间，实现对系统误差的积累或消除，以控制系统稳定在设定压力上。

(3)设定微分时间：即D值，通过调整微分时间，实现对系统变化率的监控，以减小响应过程中的振荡。

二、水泵参数设置1.频率设置：(1)设定变频器的最低频率：根据水泵的额定转速，设置变频器的最低频率，以确保水泵启动顺利。

(2)设定变频器的最高频率：根据水泵工作的最大转速，设置变频器的最高频率，以确保水泵的稳定运行。

2.过载保护参数设置：(1)设定额定电流：根据水泵的额定功率，设定变频器的额定电流。

(2)设定保护电流：根据水泵的最大允许电流，设定变频器的保护电流，以防止电机过载。

(3)设定过载延时：当水泵工作在过载状态时，设置延时时间，以避免频繁报警或停机。

3.运行参数设置：(1)设定恒压点：根据供水系统的需求，设定恒压点的压力数值。

(2)设定压力容差：即压力偏差范围，根据系统的稳定性要求，设置压力容差的大小，以控制压力的波动。

(3)设定加压时间：即水泵加速到额定运行频率所需的时间，根据实际需求，设置加压时间。

总结起来，三肯变频器恒压供水参数设置可以根据实际需求进行调整，包括基本参数设置、PID参数设置、水泵功率参数设置、过载保护参数设置和运行参数设置等。

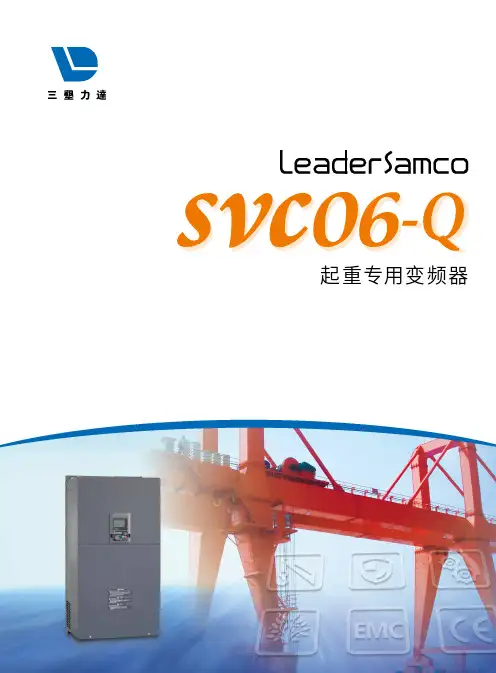

起重专用变频器三垦力达1986年进入中国通用变频传动领域的外资品牌1986年，香港力达企业作为中国变频控制领域拓荒者，将日本三垦通用变频器和UPS产品引入中国，成为通用变频器行业先驱，荣幸地开启了国内马达控制调速时代。

1999年，三垦力达电气 (江阴)有限公司成立，成为早期实现研发、生产国产化的外资品牌。

自成立以来，三垦力达始终致力于节能事业，在国内变频控制技术革新的历史上不断篆刻自己的名字：全力以赴地为变频控制技术在国内的应用和推广贡献力量。

现今，三垦力达已集研发、生产、销售、服务为一体，凭借掌握的先进“功率转换、控制”技术和30多年来对变频控制应用的丰富经验，获得众多客户的认可和支持！未来，三垦力达仍将传承匠人精神，致力于在电力电子领域推动中国工业自动化的集约型发展，除了带来更高性能和附加值的变频器和电源产品外，还全力以赴地开发新的产品，拓展新的市场……应用案例■适应起重设备的低频高转矩性能■特有的防溜沟保护功能■完善的保护功能■标配 PG 接口■长寿命设计■符合欧盟EMC 指令■符合欧盟低电压指令实现卓尔不凡的提升性能目录02企业综述03SVC06-Q 性能特点04产品优势06应用案例08技术资料08― 型号说明、型号一览09― 共通规格10― 标准规格12― 端子接线图13― 外形尺寸14― 通讯功能规格14选购件14― 部分选购基板15―制动单元完善的电路联锁设计通过独特的电路联锁设计，可以使设备在故障或紧急情况下，保证机械抱闸处于闭合状态。

零伺服功能零速时实现最大150%的转矩输出，对各类起重类负载实现空中自由悬停应用自如，机械电气双保险，确保精准可靠。

即使抱闸机械处于打开状态，重物也可自由悬在空中。

※ 仅在PG 矢量模式下有效励磁准备功能起动之前，首先自动进行直流强励磁，获得足够大的转矩准备，使电动机的启动与机械抱闸释放无缝配合，可以避免起动溜钩；而在制动停车时，根据制动励磁和抱闸优先功能抱住机械机构，电动机再停止工作，避免出现溜钩现象。

SAMCO-vm06操作方法面板图：功能块选择F10--F11--F91-- 功能代码选择设定值输入F1001F1002F100212417段监视显示确定：取消：SAMCO-vm06操作方法：快速旋钮：功能块选择：SET键（设定确认）：BANK键（设定取消）：运转键：停止键操作说明：按动键显示功能块选择，旋转快速旋钮则功能块编号发生变化，选择目标功能块。

按动（设定）键或按下快速旋钮，则显示功能代码的设定值。

旋转键选择新的设定值。

按动（设定）键，新的设定被确定，则显示屏返回功能码选择。

按动或键，则显示屏返回功能模块选择，重复上述步骤设定需要更改的设定值。

按动或键，则显示屏返回状态监视模式。

SAMCO-e操作方法面板图：1、按动键显示功能代码显示模式（用000来显示，以百位数作为输入位数进行闪烁显示）。

2、用键移动输入位数，用键和键输入功能码编号。

3、按动键输入的功能代码编号所对应的数据被读出后，进入数值数据输入等待状态。

4、每按动一次键显示位向右移动一位，每按动一次键显示位以0，1，2，3，4，5，6，7，8，9，0的顺序循环显示，每按动一次键显示位以9，8，7，6，5，4，3，2，1，0，9的顺序循环显示。

5、按动键输入的数值作为新的设定值被存储起来，之后返回原功能代码显示模式。

6、按动键返回状态显示模式。

现象检查要点电机不转主电路输入端子R、S、T的电压是否正常接至电机的配线是否正常负载侧负载是否过重电机是否被锁定操作面板启动频率（F1103）是否过高运转开始频率（F1104）是否过高运转指令选择是否定为外部信号（F1102=2）上限频率（F1007）是否过低通过多功能输入信号选定的第2上限频率（F1316）或第3上限频率，它们的设定值是否过低电机旋转方向（F1109）是否没有设定输入信号运转信号（FR、RR）是否输入是否同时输入了FR、RR的两种信号是否输入了空转停止（MBS）模拟频率设定信号是否为零旋转方向相反输出端子U、V、W的连接是否有误正转、反转的连接是否有误转速不上升上限频率（F1007）是否起作用输出电流限制功能是否起作用负载是否过重。

小身材 大能力打造功率密度新高度所示参数仅供参考，具体数据以说明书为准，三垦力达保留变更权利。

版本号：KL1-V12CB3-211000MD三垦力达电气（江阴）有限公司地址：上海市浦东张江高科技园区祖冲之路899号6号楼电话：(021) 63756555 传真：(021) 63756816双机并联型柜机DB06系列单机壁挂式M6系列三相400V 级 315kW-710kW大功率通用变频器调速精度高，起动力矩大，有效提高挤出成品质量，同时可以适应恶劣工作环境。

共直流母线的应用使多电机同步运行，无速度矢量控制使系统运行更平稳，满足多纤维品种连续生产需求，抗干扰能力强。

变频器结构设计巧妙，小巧的体积和重量有效节约安装空间；单机壁挂式变频器功率密度高达963kW/m³，实现新突破，打造超高功率密度。

化纤设备备有 120%,1min 或 150%,1min 能力的两种过载机型，重载机型使空压机、挤出机、搅拌机等重载设备启动更容易。

钢铁转炉系统SVC06系列： 运送系统SVC06系列： 皮带系统SVC06系列： 行车系统挤出设备精心考究的半导体并联设计丰富的功能更好的散热方式更大的功率范围变频器功率从 315kW 扩大至 710kW ，使得产能扩展异常轻松。

主功率器件安全性大为提高，工作更加稳定持久。

精心设计的散热方式，可令机器 在高达50℃的环境下可靠工作。

传承三垦力达变频器一贯的灵活多变，更兼顾了高性能的矢量控制特性。

M6系列：转炉传动系统更适合的变频器小型化设计结构紧凑，缩小70%的体积（与本社以往产品相比）大功率推荐变频器适应更多应用场合紧凑型设计M6※1 额定容量是输出电压为400V 时的容量。

※2 输入电压为AC400V 以上时，将根据输出功率降低额定电流。

※3 每10分钟允许过载1分钟。

※4 输出电压不能高于电源电压。

轻过载（P 模式）重过载（H模式）※5 根据带之流电抗器电源阻抗的不同而变化。

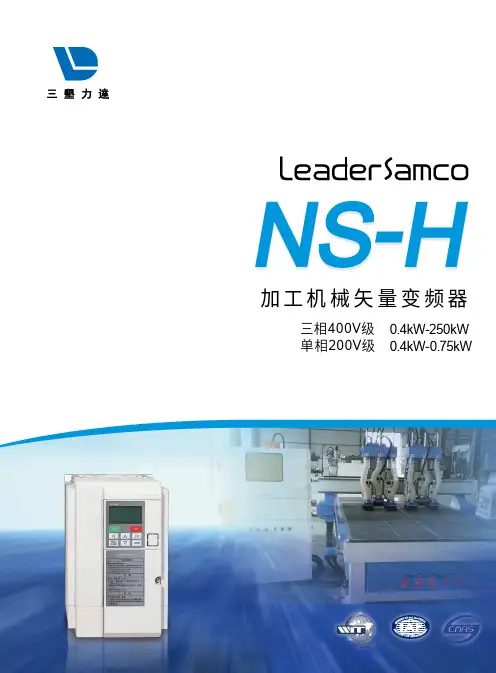

三相400V 级 单相200V 级 0.4kW-250kW 0.4kW-0.75kW加工机械矢量变频器NS -HNS -H典型应用灵便易用• 产品小巧紧凑，散热效果好• 集成通讯接口设计，易于与自动化系统整合• 标配LED/LCD 操作面板，方便监控操作• 轻松实现参数复制，特别适合批量设置参数场合使用• 丰富的控制信号接口，DI/DO 、继电器输出、24V 用户电源高效可靠• 优秀的低频转矩性能，启动稳定• 宽电压设计，提高电源适应能力• 强大的过载能力，减少误报警的发生• 最大限度的密闭设计，有效防止灰尘在内部堆积• PCB 板特殊防护处理，帮助变频器在恶劣工况下高效运行数控雕刻机目前数控雕刻机多采用变频器驱动异步交流电机来实现。

为了提高加工效率，大型的雕刻机会装有多个主轴机头，一台变频器同时驱动多个主轴电机工作。

要求变频器全速度范围内速度波动小；低速力矩大，加减速时间短。

Leader Samco ns-H 系列变频器以其优秀的低频高转矩性能、良好的抗干扰能力和完善的制动功能，在数控雕刻机和激光切割机上有着良好的应用效果。

针织大圆机三垦力达变频器应用在针织大圆机上，具有调速方便,运行平稳，自动故障保护等特点，有效改善布面起横，断纱脱套、撞针等现象，对于提高布面质量有良好的效果，大大减少调（试）机中废纱、废布的消耗。

三垦力达变频器在雕刻机上应用优势：• 调速范围广、转速稳定度高• 支持高频输出，满足雕刻机行业对主轴系统的技术要求• 输出力矩大，可以保证低转速切削• 完善的制动功能，加减速时间短• 具有良好的抗干扰能力• 行业代码一键设置，简单省力• 巧妙的风道冷却设计，散热效果更好三垦力达变频器在大圆机上应用优势：• 低频力矩大，点动响应快• 环境适应能力强，特殊的防护处理，大大提高变频器在恶劣环境使用中的可靠性• 先进的发波算法和近似正弦波的电流控制使机械振动更小，噪音更低• 特殊风道设计，降低棉絮堵塞风道• 耐环境能力强，可在50℃环境温度下工作NS -H2通用规格系列名容量例：0055：5.5kW-150%重载应用场合电压等级行业区分（选填）4：三相400V2：三相200V 0：单相200VD ：高速电机行业Z ：针织大圆机T ：陶瓷行业注：1、ns-H 系列产品为重载应用场合使用，过载耐量为150% 1min2、常规行业选型时无需填写行业区分代码；如使用在高速电机行业、针织大圆机、陶瓷行业时，需在型号后加填所属行业代码。

三垦变频器说明书vm05 VM05是基于三垦第五代变频技术设计的静音式高性能多功能通用变频器，广泛应用纺织、冶金、石油、化工、造纸、印刷包装等机械及中央空调、环保（水处理）、市政供水等配套设备中。

VM05具备无速度传感器矢量控制功能，可实现无传感器应用场合的高转矩及高精度控制。

同时具备电机参数的自动检测功能，因此能实现在各种运行条件下对电机的最佳控制。

VM05的双规格设计能适用不同应用场合：P模式平方转矩负载，过载120%，适应于风机、水泵用H模式恒转矩负载，过载率150%，适应于一般工业用P模式：400V级三相输入，2.2KW～315KWH模式：400V级三相输入，1.5KW～250KW功能强大的VM05，能够满足不同用户需求V·F 分离与自由的 V/f 图形功能，完全应对各类电机的特殊要求1.三垦独有的超乎想像的自动节能运行功能2.低电压补偿功能，随时应对恶劣的电网环境3.超强通讯功能，应对多种总线需求＊4.具备输入、输出缺相保护功能，防止电源断线损坏变频器5.标准的内置PID反馈控制功能，实现精确闭环控制6.＊需要另外购买对应的通讯模块功能强大的VM05，能够满足不同用户需求7.V·F 分离与自由的 V/f 图形功能，完全应对各类电机的特殊要求8. 三垦独有的超乎想像的自动节能运行功能9.低电压补偿功能，随时应对恶劣的电网环境10.超强通讯功能，应对多种总线需求＊11.具备输入、输出缺相保护功能，防止电源断线损坏变频器12.标准的内置PID反馈控制功能，实现精确闭环控制13.＊需要另外购买对应的通讯模块SRMCO-VM06优越的性能堪称变频控制领域的创世纪之作。

SRMCO-VM06是日本三垦六十年先进技术的结晶，以符合广大用户的应用需求为设计理念，丰富的功能设置，卓越稳定的性能，简便新颖的结构设计。

SRMCO-VM06突破变频器应用的局限性，以能够"应用所有领域"为目标。

VVVFInverter使用说明书４００Ｖ系列（Ａ型、Ｂ型、Ｃ型）ＳＨＦ－１．５Ｋ～５５ＫＳＰＦ－２．２Ｋ～７５Ｋ高性能多功能静音式变频器Ａ型、Ｂ型、Ｃ型基本功能三垦力达电气（江阴）有限公司ISO9001：2000重要说明：●本说明书为Ａ型说明书。

●本说明书包含Ｂ型、Ｃ型的基本功能。

●Ｂ型（卷绕专用型）的专用功能另见卷绕功能操作说明书。

●Ｃ型（工程专用型）的专用功能另见说明。

此次承蒙惠购ＳＡＮＫＥＮ通用型变频器，非常感谢。

本变频器是对感应电机进行高速驱动的装置。

其内置有微处理器，故功能齐全，操作简便。

为了充分利用本机的功能，务请在使用之前，仔细阅读本使用说明书，以便于今后长期安全正确地使用。

【为了安全使用本机】■为了防止给您和他人造成人身危害及财产损失，安全地使用本机，在本使用说明书和装置上标有务请遵守的注意事项。

请在使用之前仔细阅读本使用说明书，并正确加以使用。

■阅读完使用说明书后，请将其存放在本机附近便于经常查阅的场所。

■本使用说明书，安全注意事项的重要等级以【危险】、【注意】进行分类。

危险如果忽视该提示警号而进行了错误的操作，可能会造成人身伤亡事故。

注意如果忽视该提示警号而进行了错误的操作，可能会造成人员伤害或财产损失。

※另外，即使是▕注意▏中所记载的事项，根据不同情况也可能造成严重后果。

因此所有内容非常重要，务请严格遵守。

安全注意事项１．安装变频器时，请用规定的螺丝牢固地安装在金属板上。

２．变频器及电机的接地端子（）务请接地。

３．在变频器的电源一侧，必须设置与变频器容量相适应的ＭＣＣＢ（断路开关）。

４．变频器设备内部有高压电路部分，因为有可能造成触电等重大人身事故，所以严禁用手触摸机内部件。

５．在进行保养、检查时，请切断电源，等ＣＨＡＲＧＥ灯熄灭后，用万用表确认端子盘Ｘ、Ｐ之间没有电压后，方可进行保养和检查作业。

６．变频器即使停止运转，机内仍存有电压，因此请勿用手摸端子盘。

７．当用于６０Ｈｚ以上频率时，请确认电机等负载侧的安全之后，方可使用。

---------------------------------------------------------------最新资料推荐------------------------------------------------------三肯(SANKEN)SANCO-SVF系列变频器使用说明书SANKEN 高性能马达变频调速器令、’ ‘ SAMCO-VF 系列使用说明书 5.5KVAM50KVA SVF-552 SVF-113 SVF-223 SVF-303 SVF-503 SVF-753 SVF-104 SVF-154 TEX47502-028C SANKEN电气株式会社 1 . 各部位名称图一 1 外观 S V F - 7 5 3 , 1 04 频率显示调频旋钮④ ■运■标准设定位置 S V F - 5 5 2 〜 5 0 号码开关符号设定位置号码开关符号设定位置⑨ V / F 2 ⑬ D S 1 - 1 . 2 OFF T RQ 4 -3,4 OFF ⑪ A C L 3 ⑮ D S 3 - 1 〜3 OFF D C L 3 -4 OFF (Q) D S 2 - 1 . 2 OFF dD I N T - E X T I NT侧（下侧） SVF-753 SVF-1 出厂时各开关的标准设定位置 S V F 75 3 , 1 0 4 号码开关符号设定位置号码开关符号设定位置⑨ V / F 2 ， D S 2 - 1 , - 2 O F F d o) T R Q 4 D S 3- 1 〜一 3 O F F ⑪ A C L 6 D S 3 - 4 O F F ⑫ D CL 6 ，⑯ I N T - E X T I N T 侧（下侧） D S 1 1 , 一2 O F F D S 1 -3 , -4 O F F SVF-154 出厂时各开关的标准设定位置 S V F 1 5 4 号码开关符号设定位置号码开关符号设定位置⑨ V / F 2 @ D S 2 - 1 , - 2 O F F ㈣T R Q .4，⑮ D S 3 - 1 〜一 3 O F F ⑪ A C L 6 DS 3 - 4 O F F D C L 6 I N T - E X T I N T 侧（下侧）1/ 15⑬ D S 1 - 1 , - 2 O F F D S 1 3 ， - 4 O F F 号码符号名称功能 1 R . S ， T 交流输入端连接电源 2 U . V , W 交流输出端连接马达 3 N , 0 , P 直流端子连接再生电力放电器件 4 R1.T1.T2 (T3) 控制电源输入端连接电源 5 RUN/STOP 运转开关装置的运转和停止 6 FEEQ.SET 调频旋钮运转频率的设定 7 FREQUENCY 频率显示运转频率及异常内容的指示 8 A R A RM 报警灯报警9 V/F V/F 图形设定开关最高频率：50 〜 4 0 0 H z 的 1 6个图形 1 0 T R Q 转矩升高设定开关 1 6 个图形是可调整的 1 1 A C L 加速时间设定开关高速方式（DS1 ① ON) : 500 〜 5Hz/sec 低速方式（DS1 ① OFF) :5 〜0.05Hz ec 1 2 DCL 减速时间设定开关高速方式（DS1 ② ON):500 〜 5Hz/sec 低速方式（ DS1CDOFF) :5 〜0.05Hz/sec 1 3 D S 1 d i p 开关①A C L 高低速转换②DC L 高低速转换③预防失速功能的 ON，OFF ④D C 制动功能的有无 1 4 D S 2 d i P 开关① DC 保护功能的方式转换②频率表示单位灼转换 1 5 D S 3 d i P 开关④交流输入电源断的报警信号输出的有无①〜③未使用 1 6 1 NT - EXT 控制信号转换开关把频,率设定转换成由面盘电位器或外部信号控制 11 7 2 F V 第 2 频率设定电位器调整范围 0 〜 1 0 0 务 1 8 3 F V 第 3 频率设定电位器调整范围 o 〜 5 0 资 - 9 - 说请参阅第 6 6 项配线。

第九节三肯系列通用变频器介绍U f恒定控制方式和无速度传感器矢量控制方式，通过电动机参三垦通用变频器采用/数自动测定功能进行电动机参数的自动测量，实现无速度传感器矢量控制。

三垦通用变频器到目前为止已历经了五次更新换代：第一代SVS、SVF系列采用大功率晶体管逆变器(GTR)和正弦波脉宽调制(SPWM)控制技术；第二代MS、MF系列采用16位微机处理控制的电压矢量控制技术，面板采用了全数字控制；第三代LS、LF系列采用高速开关器件绝缘栅双极性晶体管IGBT、高性能准32位微机处理器及大规模集成晶片(LIS)，并运用三垦电气株式会社独特的高频载波SPWM控制方式，变频调速范围为0.5—600Hz，控制功能已扩展到近200项，其中包括可以实现程序运行、内置PID控制功能、节电控制和变频控制自动切换、与计算器实现串行通信，最多控制32台变频器运行；第四代IHE／IPF变频器是以矢量控制理论为基础的无速度传感器控制高性能通用变频器，采用了内含IGBT的智能功率模块IPM及32位微机处理器，使变频器的低速性能大幅提高，最大起动转矩达到150％额定转矩，在100％负载转矩内，其速度控制精度小于±l％，与前几代变频器相比，在指令响应和负载响应性能方U f控制方式，以供选择使用；最新一代SAMCO 面都有提高；IHF／IPF系列变频器还具有/一vm05系列通用变频器采用了最新的科研成果，整体性能上又有了新的飞跃。

SAMCO—vm05系列通用变频器采用智能功率模块(ASIPM)和高性能IGBT，结构更为紧凑、可靠；内部控制软件可随用户需求升级，免费提供专门设计的可用于Windows95／98操作系统的功能软件(通信接口功能、负载控制算法等)、传输软件(FMTP)，并可方便的实现版本升级，版本升级功能是一种软件用户化功能，可以使通用变频器转变为用户专用型变频器，直接通过计算机上的串行通信口增加新的功能。

另外还有数据拷贝、用户初始值设定(操作面板内具有原厂和机械配套厂2种初始值记忆区，可供用户选择)、变更代码查询、自定义多功能输入／输出端子和模拟输出功能等功能。
