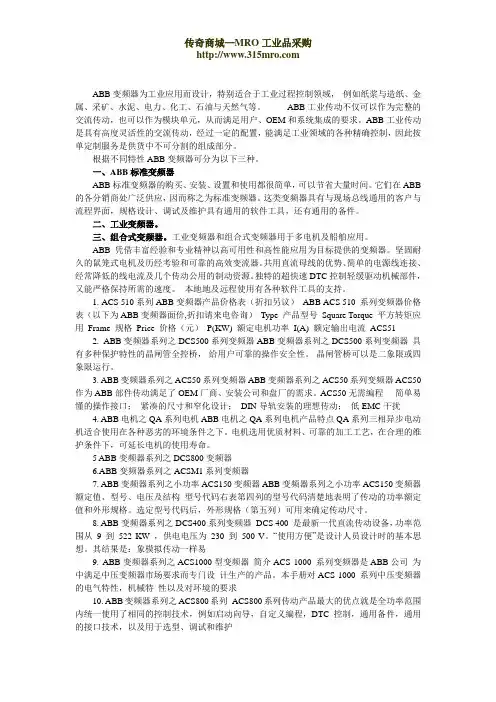

ABB变频器的分类及型号

ABB变频器的分类及型号

ABB变频器为工业应用而设计，特别适合于工业过程控制领域，例如纸浆与造纸、金属、采矿、水泥、电力、化工、石油与天然气等。

ABB工业传动不仅可以作为完整的交流传动，也可以作为模块单元，从而满足用户、OEM和系统集成的要求。

ABB工业传动是具有高度灵活性的交流传动，经过一定的配置，能满足工业领域的各种精确控制，因此按单定制服务是供货中不可分割的组成部分。

根据不同特性ABB变频器可分为以下三种。

一、ABB标准变频器ABB标准变频器的购买、安装、设置和使用都很简单，可以节省大量时间。

它们在ABB 的各分销商处广泛供应，因而称之为标准变频器。

这类变频器具有与现场总线通用的客户与流程界面，规格设计、调试及维护具有通用的软件工具，还有通用的备件。

二、工业变频器。

三、组合式变频器。

工业变频器和组合式变频器用于多电机及船舶应用。

ABB凭借丰富经验和专业精神以高可用性和高性能应用为目标提供的变频器。

坚固耐久的鼠笼式电机及历经考验和可靠的高效变流器。

共用直流母线的优势、简单的电源线连接、经常降低的线电流及几个传动公用的制动资源。

独特的超快速DTC控制轻缓驱动机械部件，又能严格保持所需的速度。

本地地及远程使用有各种软件工具的支持。

1.ACS 510系列ABB变频器产品价格表（折扣另议）ABB ACS 510 系列变频器价格表（以下为ABB变频器面价,折扣请来电咨询）Type 产品型号Square Torque 平方转矩应用Frame 规格Price 价格（元）P(KW) 额定电机功率I(A) 额定输出电流ACS512. ABB变频器系列之DCS500系列变频器ABB变频器系列之DCS500系列变频器具有多种保护特性的晶闸管全控桥，给用户可靠的操作安全性。

晶闸管桥可以是二象限或四象限运行。

3. ABB变频器系列之ACS50系列变频器ABB变频器系列之ACS50系列变频器ACS50作为ABB部件传动满足了OEM厂商、安装公司和盘厂的需求。

ABB变频器选型

ABB变频器选型

ABB变频器选型

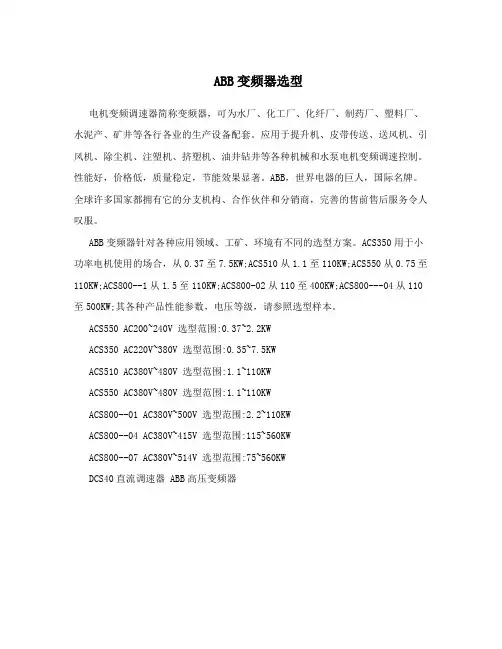

电机变频调速器简称变频器，可为水厂、化工厂、化纤厂、制药厂、塑料厂、水泥产、矿井等各行各业的生产设备配套。

应用于提升机、皮带传送、送风机、引风机、除尘机、注塑机、挤塑机、油井钻井等各种机械和水泵电机变频调速控制。

性能好，价格低，质量稳定，节能效果显著。

ABB，世界电器的巨人，国际名牌。

全球许多国家都拥有它的分支机构、合作伙伴和分销商，完善的售前售后服务令人叹服。

ABB变频器针对各种应用领域、工矿、环境有不同的选型方案。

ACS350用于小功率电机使用的场合，从0.37至7.5KW;ACS510从1.1至110KW;ACS550从0.75至110KW;ACS800--1从1.5至110KW;ACS800-02从110至400KW;ACS800---04从110至500KW;其各种产品性能参数，电压等级，请参照选型样本。

ACS550 AC200~240V 选型范围:0.37~2.2KW
ACS350 AC220V~380V 选型范围:0.35~7.5KW
ACS510 AC380V~480V 选型范围:1.1~110KW
ACS550 AC380V~480V 选型范围:1.1~110KW
ACS800--01 AC380V~500V 选型范围:2.2~110KW
ACS800--04 AC380V~415V 选型范围:115~560KW
ACS800--07 AC380V~514V 选型范围:75~560KW
DCS40直流调速器 ABB高压变频器。

ABB变频器ASC800选择电流及电压信号输入如何选择

ABB变频器ASC800选择电流及电压信号输入如何选择

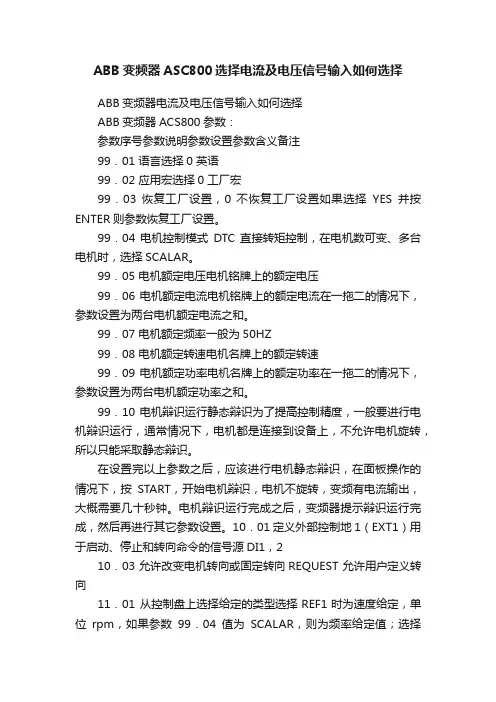

ABB变频器ASC800选择电流及电压信号输入如何选择ABB变频器电流及电压信号输入如何选择ABB变频器ACS800参数：参数序号参数说明参数设置参数含义备注99．01 语言选择0 英语99．02 应用宏选择0 工厂宏99．03 恢复工厂设置，0 不恢复工厂设置如果选择YES并按ENTER则参数恢复工厂设置。

99．04 电机控制模式DTC 直接转矩控制，在电机数可变、多台电机时，选择SCALAR。

99．05 电机额定电压电机铭牌上的额定电压99．06 电机额定电流电机铭牌上的额定电流在一拖二的情况下，参数设置为两台电机额定电流之和。

99．07 电机额定频率一般为50HZ99．08 电机额定转速电机名牌上的额定转速99．09 电机额定功率电机名牌上的额定功率在一拖二的情况下，参数设置为两台电机额定功率之和。

99．10 电机辩识运行静态辩识为了提高控制精度，一般要进行电机辩识运行，通常情况下，电机都是连接到设备上，不允许电机旋转，所以只能采取静态辩识。

在设置完以上参数之后，应该进行电机静态辩识，在面板操作的情况下，按START，开始电机辩识，电机不旋转，变频有电流输出，大概需要几十秒钟。

电机辩识运行完成之后，变频器提示辩识运行完成，然后再进行其它参数设置。

10．01 定义外部控制地1（EXT1）用于启动、停止和转向命令的信号源DI1，210．03 允许改变电机转向或固定转向REQUEST 允许用户定义转向11．01 从控制盘上选择给定的类型选择REF1时为速度给定，单位rpm，如果参数99．04值为SCALAR，则为频率给定值；选择REF2时给定值为（%），REF2的使用取决于应用宏程序。

11．02 定义EXT1有效还是EXT2有效的控制口，通过控制口的信号可以在EXT1或EXT2中作出选择。

EXT1 指定EXT1为当前控制地。

11．03 选择外部给定REF1的信号源选择AI1则选择模拟输入AI1有效（不读取负信号）；AI2和AI3同AI1；选择AI1/JOYST则最小输入信号使电机在最高速下反向运转，最大输入信号使电机在最高速下正向运转；AI2/JOYST同AI1/JOYST。

ACS 2000 选型

ACS 2000 选型

能耗最小化
部件数量低，提升了变频器有效性 兼容标准的新电机或现有电机
工厂或工艺过程的正常运行时间更长 避免电力部门的罚款 在供电电压突降期间可以安全失电跨-越 以及更好的过程控制
更高的生产力
节约宝贵的空间
ABB | ACS 2000 宣传样本 9
简单的传动系统集成
对于安装中压交流变频器来说，ABB的三进三出概念是最容易的。 只需断开直接挂- 网运行连接电缆，连接到变频器，然后将变频器 连至电机。
ACS 2000数据表
逆变器类型 电压源逆变器（VSI），9电平电压，高压IGBT（集成门极双极 晶体管）功率半导体
变频器效率 有源前端（AFE） 典型值为97.5% 二极管整流（DFE）典型值为96.5%（含变压器）
电机 感应电机； 250 – 1,600 kW
所有通用标准 4 kV，符合NEMA、IEEE 1566、UL 347A 6 kV，符合EN、IEC、CE、NEMA
产品样本

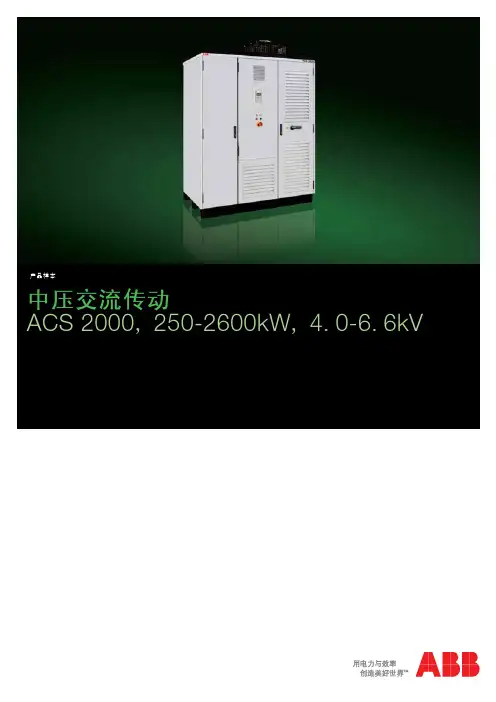

中压交流传动 ACS 2000, 250-2600kW, 4.0-6.6kV
2 ACS 2000 宣传样本 | ABB
ACS 2000 – 简单、可靠的电机控制
ACS 2000变频器作为ABB中压交流传动系列中的最新成员， 为广阔的应用提供可靠的电机控制。
ACS 2000变频器可靠性高，安装便捷，调试快速，使用户成本得 以降低。
可靠的部件 ABB变频器技术，比如多电平VSI拓扑结构等，使得部件数量降 低，提高了变频器的可靠性，延长了平均无故障时间 (MTBF) 并增加了有效性。 便于维护 ACS 2000可以从正面接近所有变频器部件。 冗余冷却 ACS 2000可以提供冗余风机配置，提高可靠性。
10 ACS 2000 宣传样本 | ABB

ABB中压变频器特点和选型

ABB中压变频器特点和选型

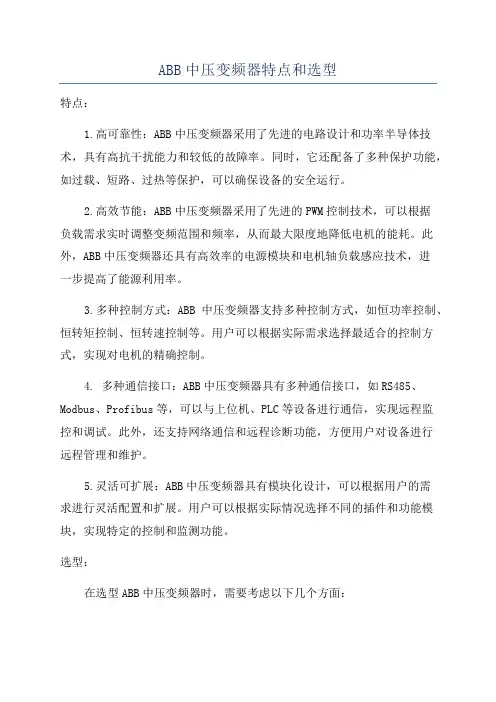

ABB中压变频器特点和选型特点：1.高可靠性：ABB中压变频器采用了先进的电路设计和功率半导体技术，具有高抗干扰能力和较低的故障率。

同时，它还配备了多种保护功能，如过载、短路、过热等保护，可以确保设备的安全运行。

2.高效节能：ABB中压变频器采用了先进的PWM控制技术，可以根据负载需求实时调整变频范围和频率，从而最大限度地降低电机的能耗。

此外，ABB中压变频器还具有高效率的电源模块和电机轴负载感应技术，进一步提高了能源利用率。

3.多种控制方式：ABB中压变频器支持多种控制方式，如恒功率控制、恒转矩控制、恒转速控制等。

用户可以根据实际需求选择最适合的控制方式，实现对电机的精确控制。

4. 多种通信接口：ABB中压变频器具有多种通信接口，如RS485、Modbus、Profibus等，可以与上位机、PLC等设备进行通信，实现远程监控和调试。

此外，还支持网络通信和远程诊断功能，方便用户对设备进行远程管理和维护。

5.灵活可扩展：ABB中压变频器具有模块化设计，可以根据用户的需求进行灵活配置和扩展。

用户可以根据实际情况选择不同的插件和功能模块，实现特定的控制和监测功能。

选型：在选型ABB中压变频器时，需要考虑以下几个方面：1.电机功率：根据实际应用需求，确定所需电机的功率范围。

ABB中压变频器通常具有不同的功率型号，用户可根据电机功率选择相应的变频器。

2.控制方式：根据对电机控制的要求，选择恒功率、恒转矩或恒转速控制方式。

不同的控制方式适用于不同的应用场景，用户应根据实际需求进行选择。

3.通信接口：根据与其他设备的通信需求，选择合适的通信接口。

如果需要与上位机或PLC进行通信，需选择支持相应通信协议的变频器。

4.额定电压和频率：根据实际应用的电网电压和频率，选择相应的额定电压和频率范围。

ABB中压变频器通常具有不同的额定电压和频率选择，用户应选择与电网匹配的变频器。

5.环境适应能力：根据实际应用环境，选择具有良好适应能力的变频器。

ACS580变频器选型手册

ACS580变频器选型手册

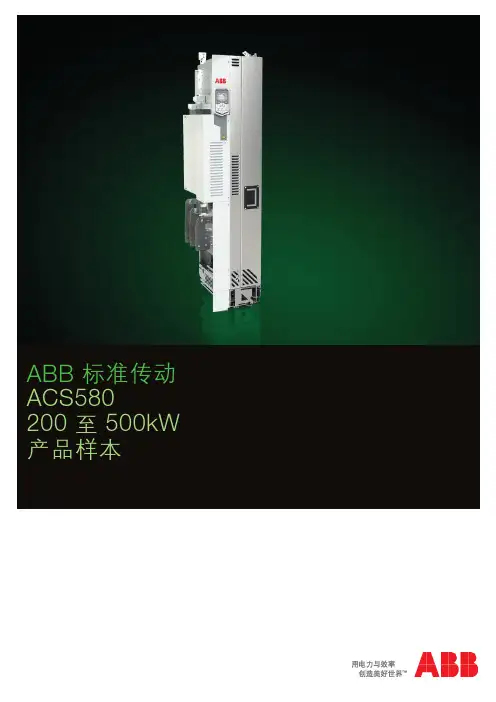

ABB标准传动ACS580200 至 500kW产品样本2 ABB ACS580 标准传动 | 产品样本内容3 全能型ACS580标准传动4 简单与效率亦可兼得6 如何选择一款传动产品7 技术数据7 尺寸 8 额定值，类型和电压9 标准接口和插件扩展连接10 功能丰富的标准软件11 简便的传动调试和使用控制面板12 PC 工具用于传动监控和过程调整12 远程监控13 灵活地连接到自动化网络14 用于功能扩展的输入/输出可选件15 EMC– 电磁兼容性15 冷却和噪音等级16 熔断器16 du/dt 滤波器16 制动斩波器17 R9 标准配置和可选件18 R10&R11 标准配置和可选件全能型的概念很简单：一个更符合您的应用、适合您的客户、业务和环境目标的传动单元，会使您更快的开始享受它所带来的益处。

在选择传动时，因为传动的许多内置功能简化了选择过程，为您节省了时间。

范围广泛的可选件更易于传动的功能扩展。

这些简单的特性同样也延续到了传动的安装和调试中。

先进的用户界面和传动设计使安装和设置变得更容易和更优化。

由于传动确保了您的生产效率、可靠的运行，从而降低您的成本和对环境的影响。

控制盘和PC 工具可以帮助您监控与分析传动，这样一来，您可以对传动进行微调以获得更多的应用而消耗更少的能源。

ACS580传动是ABB 全能型传动家族的一员。

ACS580和其它全能型传动共享相同的架构和用户界面。

一旦您使用了一个全能型的传动，你就可以使用其它所有全能型传动。

每一次新的安装都是您知识的积累，从而拥有更有效的应用和业务。

总而言之，全能型意味着更好的商业意识。

全能型对您意味着什么全能型ACS580标准传动ACS580传动是全能型ABB标准传动。

它将复杂的控制流程变得简单有效。

ACS580传动单元在不同行业中可应用的范围很广泛，但设置或调试却非常简便。

控制盘初始设置菜单的助手功能为您提供智能、快捷的方式来快速调试与运行传动单元。

ABB矿用防爆变频器—产品选型资料_V1_CN

ABB矿用防爆变频器—产品选型资料_V1_CN
2）现场安装 变频器的现场布置尽量缩短变频器到电机的距离，即变频器尽可能的靠近电 机放置。变频器输出电缆与输入电缆不能平行布置，并减少交叉的次数，防止对 电网的干扰。ABB 变频器输出电缆长度可达 2000 米。 3）控制电缆要求 对外控制电缆（包含通讯电缆）应单独布线，并使用屏蔽双绞电缆，以抑制 干扰。
（四）主要技术参数
型号
BPJ1-315/660K BPJ1-400/660K BPJ1-315/1140 BPJ1-400/1140 BPJ1-500/1140 BPJ1-630/1140 BPJV-1200/3.3 BPJV-1400/3.3
额定 功率 kW
315 400 315 400 500 630 1200 1400
延时启动控制； 刮板机由于放料不稳定，转矩波动大，ABB 变频器采用直接转矩控制技术，
启动转矩大，适应重载启动和频繁过载工况。
图 7 刮板输送机应用示意图
2）带式输送机 ABB 变频器能够满足多点驱动，每点最大 3 台驱动电机的大型皮带。 对单点驱动（如头部）ABB 采用独特的光纤主从控制，动态性能更好，响 应更快。 对于多点间驱动（头部、中部和尾部）采用工业总线实现功率平衡。 ABB 的直接转矩控制技术，启动转矩大，适应重载启动和频繁过载工况。
（三）使用环境条件
a) 海拔高度不超过 2000m； b) 周围环境温度应在 0℃～+40℃范围内； c) 空气相对湿度不大于 95%（+25℃）； d) 具有甲烷和煤尘等爆炸性气体混合物的煤矿井下； e) 无蒸汽或破坏金属和绝缘材料的腐蚀性气体的场所； f) 无显著摇动和剧烈冲击振动的环境； g) 无滴水的场所。

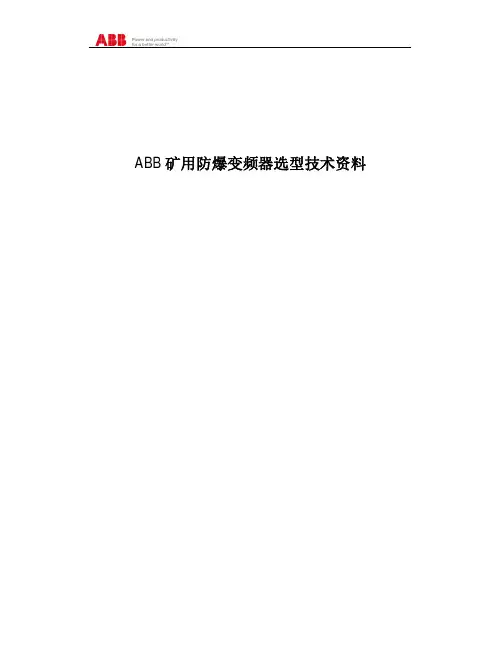

ABB 矿用防爆变频器选型技术资料
一、ABB 矿用隔爆兼本质安全型高低压变频器

ABB中压变频器特点和选型

ABB中压变频器特点和选型

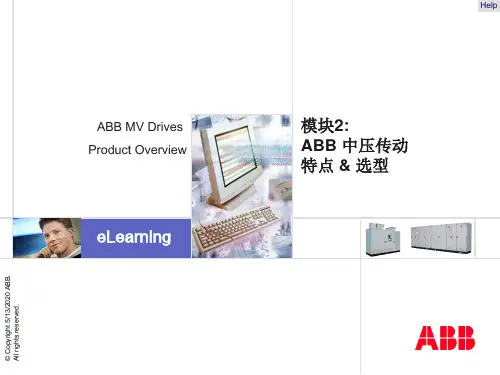

Drive as load
Drive to be tested
Help
MV 传动服务
调试 培训 服务 备件和修理 预防性维护 升级和更换 可能性研究和优化

© Copyright 7/10/2013 ABB. All rights reserved. - 22 -
Help
–
ABB offers Air-cooled converters

Up to 2000kW at 3.3kV and 4kV Up to 5500kW for induction motors at 6.0-6.9kV Up to 6500kW for synchronous motors at 6.0-6.9kV
课程概要



考试
产品概述
ABB 中压传动特性和选型
Help
Help
目标
完成本课程, 你将能够

理解和解释ABB中压传动设计理念
– –
公共 &核心特性 每种中压传动产品的目标应用


根据用户的应用数据选择合适的中压传动产品
理解ABB中压传动的测试和服务
© Copyright 7/10/2013 ABB. All rights reserved. - 3 -
– –
© Copyright 7/10/2013 ABB. All rights reserved. - 18 -
Beyond that, water-cooling is more practical, due to reliability, system efficiency & noise penetration. External cooling for water-cooled drives can be realized either by process water or fin-fan cooler / chiller.

ABB变频器特点-ACS510·ACS530·ACS550·ACS580价格和选型

ABB变频器特点-ACS510·ACS530·ACS550·ACS580价格和选型

ABB变频器特点-ACS510·ACS530·ACS550·ACS580价格和选型ABB变频器特点-ACS510·ACS530·ACS550·ACS580价格和选型ABB各系列变频器功能特点ACS500系列是ABB公司推出的标准型变频器，它主要分为两大类：风机水泵型和无感矢量型。

无感矢量型适用于大多数通用型负载场合，可以视为一种通用款的变频器，它分为老款的ACS550和新款ACS580这两种，常见的辊类传动，挤出机，印刷机，搅拌机等负载都能使用。

风机水泵型只适用于风机水泵类型负载，它同样分为老款ACS510和新款ACS530这两种，在恒压供水设备上比较常见。

早期中国市场还可以见到一些ACS300的变频器，主要是小功率类的。

ACS400算是老点的的低端系列通用变频器，可以理解成ACS500的前期版本产品。

而还有ACS100和ACS104，ACS150这些属于经济型变频器，功率也不大，对于一些轻载小功率的场合使用。

ABB变频器，比较出名的是它独有的DTC直接转矩控制功能，但是这种功能，在上边的变频器里边，并没有集成。

早期的DTC变频器，是ACS600，现在这款变频器已经停产了，用ACS880系列替代了，直接转矩控制对标一些吊机电梯之类的场合使用，负载比普通的要难处理。

ACS500系列，开发了很多“宏功能”，宏是一种抽象的概念，实际上就是一种固定好的参数块，比如用户要调用PID功能，只要选择启动这个宏参数了，然后对应设置好输入输出I/O的功能，直接接线，就可以利用里边的PID功能。

这样设计的好处，是用户不用思考太多东西，直接照着模板来接线和调整，就可以达到某种应用目的。

如果用户要使用恒压供水功能，这个领域一般存在多台水泵一起供水的情况，ACS500系列的变频器，通过SFC宏，能实现一个变频器带多台电机（水泵）工作的功能，并且可以使用PID功能做到精确的恒压控制，完全不用外加恒压供水控制器，这样给客户节约了大量的成本，同时一个变频器管理多台电机，出了问题，也容易从变频器上入手找到问题，可靠性和维修体验感比较好。

ABB变频器选型

ABB变频器选型

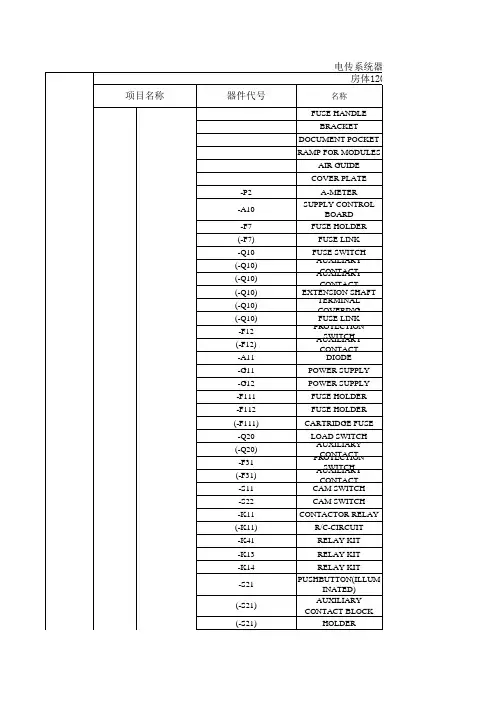

FUSE LINK FUSE SWITCH
