防雷接地装置工程量清单计价详解一、接地装置1、名词解释：接地装置是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称。
地装置由接地极、接地极引线和接地母排三部分组成，它被用以实现电气系统与大地相连接的目的。
与大地直接接触实现电气连接的金属物体为接地极。
它可以是人工接地极，也可以是自然接地极。
对此接地极可赋以某种电气功能，例如用以作系统接地、保护接地或信号接地。
接地母排是建筑物电气装置的参考电位点，通过它将电气装置内需接地的部分与接地极相连接。
它还起另一作用，即通过它将电气装置内诸等电位联结线互相连通，从而实现一建筑物内大件导电部分间的总等电位联结。
接地极与接地母排之间的连接线称为接地极引线。
按接地的目的，电气设备的接地可分为：工作接地、防雷接地、保护接地、仪控接地。
工作接地：是为了保证电力系统正常运行所需要的接地。
例如中性点直接接地系统中的变压器中性点接地，其作用是稳定电网对地电位，从而可使对地绝缘降低。
防雷接地：是针对防雷保护的需要而设置的接地。
例如避雷针（线）、避雷器的接地，目的是使雷电流顺利导入大地，以利于降低雷过电压，故又称过电压保护接地。
保护接地：也称安全接地，是为了人身安全而设置的接地，即电气设备外壳(包括电缆皮)必须接地，以防外壳带电危及人身安全。
仪控接地：发电厂的热力控制系统、数据采集系统、计算机监控系统、晶体管或微机型继电保护系统和远动通信系统等，为了稳定电位、防止干扰而设置的接地。
也称为电子系统接地。
2、工程量清单示例3、相关定额计算规则及有关规定（1）、接地极接地极制作安装：接地极即接地体，接地装置的散流电阻称为接地极，直接与土壤接触，用以与大地作电气连接。
定额套用2-688~2-695，分为钢管接地极、角钢接地极、圆钢接地极和接地极板（块），同时还应区分普通土和坚土。
接地极制作安装以“根”为计量单位，长度按设计长度计算，设计无规定时，每根长度按2.5米计算，若设计有管帽时，管帽另按加工件计算。

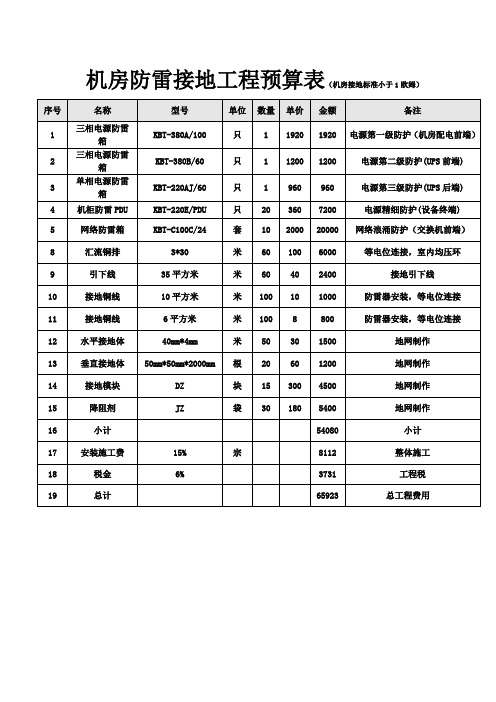

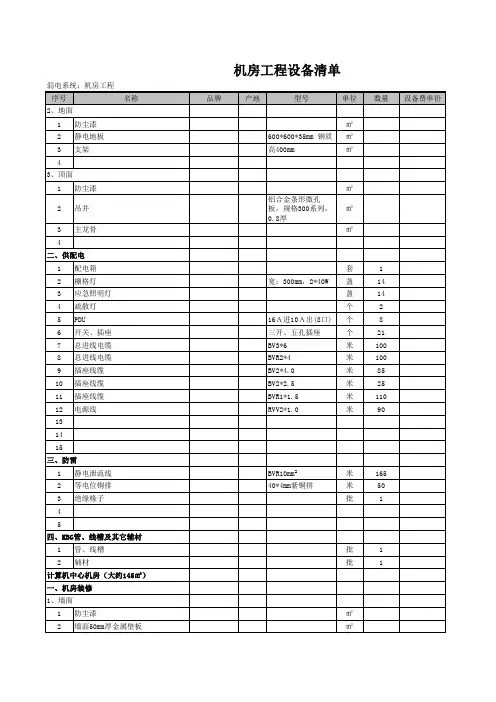

一．中心机房设备清单序号 产品名称 产品描述 数量 一、基础装修、照明、消防及防雷接地1、地面 1 2 3 42、顶棚 1 2 3 4 3、墙面 1 2 3 铝合金龙骨隔断 防尘防潮漆 三遍 隔断双开电子感应玻璃门 国标墙面防尘防潮涂料 1200*2000 铝合金微孔天花 龙骨、主挂等 天棚内防尘处理 敷设保温棉 600*600*1.0mm ø8mm、38mm；25×25mm 防尘涂料三遍 防火 B1 级，天花板保温 沥青玻璃棉 厚 50mm地面找平及防尘处理 瓷质无边防静电地板 静电地板出线口 不锈钢踢脚（100mm)国标 600*600*45mm 200*200mm 国标130 ㎡ 130 ㎡ 40 个 240 米130 ㎡ 130 ㎡ 130 ㎡ 130 ㎡70 ㎡ 540 ㎡ 2樘4、电气照明 1 2 3 4 5LED 平板灯 双联单控大翘板开关 二、三极五孔插座 应急照明灯 照明线路用铜芯绝缘电线国标 10A 250V 10A 250V 国标 BV-2.5mm220 套 10 套 10 个 4盏 2000 米5 、新风、消防 1 2 3 4 5 6 7 8 新风换气机 中效过滤器 防烟防火阀 消防控制系统 光电感烟火灾探测器 感温火灾探测器(含底座) 手动火灾报警按钮 消火栓按钮 国标 国标 国标 国标 国标 国标 国标 国标 1台 8个 2个 1套 12 个 12 个 2个 2个1 / 899 10 11 12 13 14 15 16编码单输入/单输出控制模块 编码单输入监视模块 火灾报警控制器 专线联动控制单元 智能电源盘 七氟丙烷 信号连接线，电源线 SC20 线管含照明国标 国标 国标 国标 国标 国标 国标 国标2个 2个 1个 1个 1个 4套 500 米 1500 米6.防雷接地 1 2 3 4 5 6 7 8 9 10 11 12 13 室内保护接地网工程 一级电源防雷器 二级电源防雷器 三级电源防雷器 电地位均衡器 接地端子箱、等电位箱 接地模块 垂直接地体 水平接地体长效防腐降阻剂3*30mm 铜排，户内接地母线敷设 380/4/120 380/4/60 380/4/40 国标 盒内提供一个压接接口，四个螺杆接线柱，为机 壳接地、防雷接地、防静电接地、交直流工作接 地 国标 国标 国标 国标 0.8 米*4 米*0.3 米 国标 国标400 米 1个 2个 2个 1个 20 个 20 套 40 根 120 米 20 包 1项 1项 1项开挖及回填 焊接 辅材二、布线及其他配置1、本机房内使用布线 1 2 3 45 6 强弱电线槽 网线 网络面板（含模块） 电源地插电源线 其他辅助材料 200*100（各 80 米）160 米 2箱 6套 6套 200 米 1批UTP CAT 6 六类国标10A 250V RVV2*1.0 水晶头、管材、标签纸、跳线等2、大网布线汇聚配件 1 2 19"机柜式光纤配线架 LC 型连接面板 19"机柜式光纤配线架 LC 型连接面板 6套 18 组2 / 893 4 5 6 7 8 91.5 米单芯万兆 LC 尾纤 LC 双工光纤耦合器 2 米双芯万兆光纤跳 线(LC-LC,OM4) 6 类 RJ45-RJ45 数据跳 线 金属理线器 100 对无腿 110 配线架 组件 1 对 110-110 鸭嘴跳线 (2 米)1.5 米单芯万兆 LC 尾纤(OM3) LC 双工光纤耦合器 2 米双芯万兆光纤跳线(LC-LC,OM4) 6 类 RJ45-RJ45 数据跳线 金属理线器 100 对无腿 110 配线架组件 1 对 110-110 鸭嘴跳线(2 米)142 根 66 个 44 根 40 根 18 个 2套 32 根3.管理控制中心 1 2 管理电脑 操作台 利用业主现有电脑，不计价 定制 6 联操作台、4 套座椅1/3 英寸 CMOS 星光级超低照度 400 万(2560*1440)实时监 控 ； 最 低 照 度 0.01Lux( 彩 色 模 式 );0.001Lux( 黑 白 模 式);0Lux（红外灯开启） ；最大红外距离 30 米；镜头 M12 接口，焦距 2.8mm/3.6mm/6mm/8mm 可选；1 路音频输入，1 路音频输出;1 路报警输入，1 路报警输出；视频压缩标准2台 1套3网络半球摄像机H.265、H.264,可设置为 Baseline/Main/High Profile；区 域入侵;拌线入侵; 物品遗留/消失; 场景变更;徘徊检测; 人 脸侦测、隐私遮挡、走廊模式；支持 Micro SD 卡存储；1 个 10/100M 以太网口， 接入标准 ONVIF;GB/T28181;DC12V （± 30%）供电，工作温度-45℃~+70℃；外壳防护等级 IP67、 防暴等级 IK10。

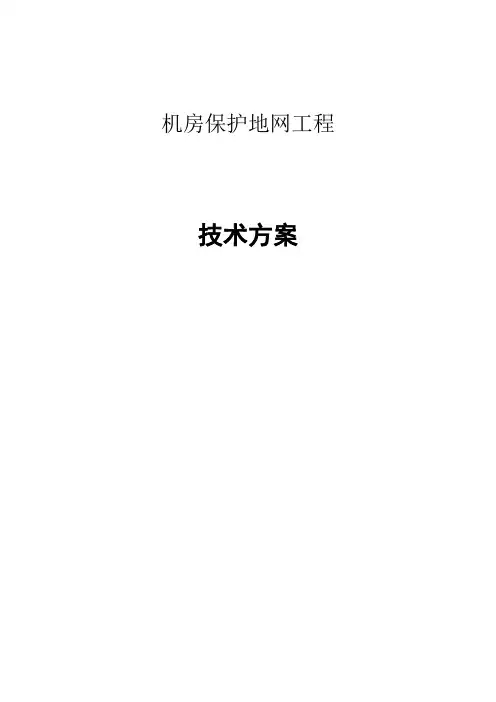

机房保护地网工程技术方案技术方案一、设计依据➢《电子计算机机房设计规范》GB 50174-2008➢《建筑物防雷设计规范》GB 50057-1994➢《通信局（站)防雷与接地工程设计规范》 YD 5098-2005➢《建筑物电子信息系统防雷技术规范》GB 50343—2004.二、概况根据用户需求，拟在指挥办公楼做保护地网系统。
因通信机房、师蓝军指挥所、自动化机房、信息中心机房核心设备比较集中，所有同时做等电位均压带和法拉第笼保护；法拉第笼为600*600mm的网格.因三楼设备间、五楼设备间、配电房、师指挥所主室、雷达营指挥所以电脑及交换机为主，故只做等电位均压带，并使每个设备都可以直接得到有效的保护在信息中心机房后面约22米处做大地地栅网,每个房间内地网通过一条50平方的连接线串联汇集到大地地栅网，地网接地电阻要求小于1Ω。
三、方案说明1、强电防雷及防过电压系统强电防雷主要是防感应雷，防止雷击过程中,通过电源线缆感应的大电流，穿入机房,损坏设备，由于本项目所在地属于强雷区，所以必须要好防雷工作，以确保设备、人身安全。
在《电子计算机机房设计规范》GB 50174-2008中,对机房防雷有非常严格的要求，必须严格执行。
由于机房属于LPZII防雷区。
机房防雷主要是防感应雷，防止雷击过程中，通过电源线缆感应的大电流，穿入机房，损坏设备。
因此在各个机房采用三级防雷措施。
针对本次工程，第一级防雷器为A 级防雷器(100KA ），防雷器安装在配电柜进线处；第二级防雷器为B 级防雷器（40KA ），自制防雷箱,安装在机柜外,总开出线引入到第二级防雷箱，再引入UPS 防雷开关上，能将大能量的浪涌电流限制在后续保护系统可允许的范围；第三级防雷器为C 级防雷器（20KA ）,防雷器安装在UPS 输出端.使输出的箝位电压达到规定值,从而保护了设备，而且还能有效地抑制电网中的尖峰干扰，使供电系统更加稳定，确保供电系统安全可靠。
