防雷接地装置工程量清单计价详解一、接地装置1、名词解释：接地装置是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称。
地装置由接地极、接地极引线和接地母排三部分组成，它被用以实现电气系统与大地相连接的目的。
与大地直接接触实现电气连接的金属物体为接地极。
它可以是人工接地极，也可以是自然接地极。
对此接地极可赋以某种电气功能，例如用以作系统接地、保护接地或信号接地。
接地母排是建筑物电气装置的参考电位点，通过它将电气装置内需接地的部分与接地极相连接。
它还起另一作用，即通过它将电气装置内诸等电位联结线互相连通，从而实现一建筑物内大件导电部分间的总等电位联结。
接地极与接地母排之间的连接线称为接地极引线。
按接地的目的，电气设备的接地可分为：工作接地、防雷接地、保护接地、仪控接地。
工作接地：是为了保证电力系统正常运行所需要的接地。
例如中性点直接接地系统中的变压器中性点接地，其作用是稳定电网对地电位，从而可使对地绝缘降低。
防雷接地：是针对防雷保护的需要而设置的接地。
例如避雷针（线）、避雷器的接地，目的是使雷电流顺利导入大地，以利于降低雷过电压，故又称过电压保护接地。
保护接地：也称安全接地，是为了人身安全而设置的接地，即电气设备外壳(包括电缆皮)必须接地，以防外壳带电危及人身安全。
仪控接地：发电厂的热力控制系统、数据采集系统、计算机监控系统、晶体管或微机型继电保护系统和远动通信系统等，为了稳定电位、防止干扰而设置的接地。
也称为电子系统接地。
2、工程量清单示例3、相关定额计算规则及有关规定（1）、接地极接地极制作安装：接地极即接地体，接地装置的散流电阻称为接地极，直接与土壤接触，用以与大地作电气连接。
定额套用2-688~2-695，分为钢管接地极、角钢接地极、圆钢接地极和接地极板（块），同时还应区分普通土和坚土。
接地极制作安装以“根”为计量单位，长度按设计长度计算，设计无规定时，每根长度按2.5米计算，若设计有管帽时，管帽另按加工件计算。

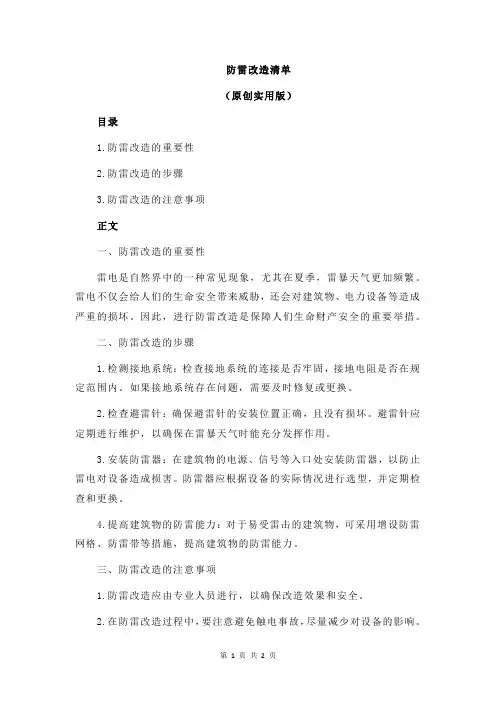

防雷改造清单
（原创实用版）
目录
1.防雷改造的重要性
2.防雷改造的步骤
3.防雷改造的注意事项
正文
一、防雷改造的重要性
雷电是自然界中的一种常见现象，尤其在夏季，雷暴天气更加频繁。
雷电不仅会给人们的生命安全带来威胁，还会对建筑物、电力设备等造成严重的损坏。
因此，进行防雷改造是保障人们生命财产安全的重要举措。
二、防雷改造的步骤
1.检测接地系统：检查接地系统的连接是否牢固，接地电阻是否在规定范围内。
如果接地系统存在问题，需要及时修复或更换。
2.检查避雷针：确保避雷针的安装位置正确，且没有损坏。
避雷针应定期进行维护，以确保在雷暴天气时能充分发挥作用。
3.安装防雷器：在建筑物的电源、信号等入口处安装防雷器，以防止雷电对设备造成损害。
防雷器应根据设备的实际情况进行选型，并定期检查和更换。
4.提高建筑物的防雷能力：对于易受雷击的建筑物，可采用增设防雷网格、防雷带等措施，提高建筑物的防雷能力。
三、防雷改造的注意事项
1.防雷改造应由专业人员进行，以确保改造效果和安全。
2.在防雷改造过程中，要注意避免触电事故，尽量减少对设备的影响。
3.防雷改造完成后，要定期进行检查和维护，以确保防雷设施的正常运行。
总之，防雷改造对于保障人们的生命财产安全具有重要意义。
1.防雷及接地清单计价中的计量单位为项，清单计价表中的综合单价为每项的价。
提清单量时，如防雷及接地各自为一个系统，则可分别计算一个防雷装置和一个接地装置。
如防雷及接地合用一组接地极，则可合并为一个编码，清单量为一项。
⑴接地装置项目特征应表述清除接地母线的材质、规格、敷设部位（室内还是室外）及接地极的材质、规格。
如需作特别处理，如换土、化学处理时应表述出。
工程内容应按实际需要描述清楚，只作定性描述不作定量分析，既只描述工程内容，不提出工程数量。
⑵防雷装置和接地装置一样对于项目特征须按设计要求表述清楚，工程内容描述清楚。
⑶防雷及接地装置接地电阻试验应作编码，其一项中不含接地电阻试验。
2.接地极一般用钢管（Φ50镀锌管，每根长2.5米）角钢（用L50×5，长2.5米镀锌）、元钢（Φ16镀锌，长2.5米）、接地板（又分钢板和紫铜板，其规格由设计定）选用何种接地极由设计定。
3.接地极按在现场制作考虑，安装包括打入地下并与主接地网焊接。
4.户内接地母线敷设包括打洞、埋卡子、敷设、焊接、油漆等工作内容。
卡子的水平距离为1米，垂直方向1.5米，穿墙时用Φ40×400钢管保护，每10米综合入一个保护管，卡子及钢管费已计入定额之内，不得另计。
5.户外接地母线敷设包括地沟的挖填土和夯实。
挖沟的沟底宽按0.4米，上宽为0.5米，沟深为0.75米，每米沟长的土方量为0.34米3计算。
如设计要求埋深不同时，则可按实际土方量计算调整。
土质按一般土综合考虑，遇有石方、矿渣、积水、障碍物等情况时可另行计算。
6.接地母线、避雷线敷设其长度按施工图设计水平和垂直规定长度另加3.9％的附加长度（包括转弯上下波动、避绕障碍物、搭接头所占长度）计算。
即3.9％计入工程量。
计算主材时应增加规定的损耗率。
7.铜接地绞线适用于户外埋设，管内敷设时执行管内穿线定额。
8.构架接地是接户外钢结构或混凝土杆构架接地考虑的。
每处接地包括4米以内的水平接地线。
防雷接地工程量清单（二）引言概述：防雷接地工程是一项重要的电气工程，用于保护建筑物和设备免受雷击的危害。
本文将对防雷接地工程的工程量进行清单统计，以帮助工程师更好地计划和执行该工程。
正文：一、地下电极工程量清单：1. 安装地下电极的数量及类型。
2. 地下电极的埋深要求。
3. 地下电极的直径和长度。
4. 地下电极的材料和规格要求。
5. 地下电极的布设方式和位置要求。
二、落雷接触网工程量清单：1. 落雷接触网的长度及类型。
2. 落雷接触网的支持结构数量和材料。
3. 落雷接触网的接地引线数量和长度要求。
4. 落雷接触网的安装高度和间距要求。
5. 落雷接触网的防腐处理和绝缘要求。
三、建筑物接闪系统工程量清单：1. 接闪系统的高度和长度要求。
2. 接闪系统的接地装置数量和类型。
3. 接闪系统的避雷针数量和布局要求。
4. 接闪系统的导线材料和规格要求。
5. 接闪系统的接地装置与主体建筑物的连接方式和要求。
四、防雷接地设备工程量清单：1. 安装避雷器的数量和类型。
2. 避雷器的额定电压和击穿电流要求。
3. 避雷器的安装位置和布局要求。
4. 避雷器的接地装置数量和规格要求。
5. 避雷器的维护和检修要求。
五、防雷接地系统测试工程量清单：1. 防雷接地系统的测试点和频率要求。
2. 测试设备的数量和类型。
3. 测试数据的收集和分析要求。
4. 测试报告的编制和提交要求。
5. 防雷接地系统的维护和监测要求。
总结：防雷接地工程量清单包括地下电极、落雷接触网、建筑物接闪系统、防雷接地设备以及防雷接地系统测试等多个方面的工程量统计，通过该清单，可以明确所需材料、数量及规格要求，从而更好地进行防雷接地工程的计划和执行。
在实施防雷接地工程时，必须严格按照相关规范和技术要求进行设计、安装和测试，确保工程的可靠性和安全性。
