机房防雷接地工程方案1. 项目概况本方案针对某通信运营商位于城市中心的机房进行防雷接地工程设计，机房建筑面积1000平方米，内设有各种通信设备、服务器和电力设备，是通信运营商的核心设施之一。
由于机房位于城市中心，雷电活动频繁，因此必须做好防雷接地工程，保证机房设备的安全和通信的可靠性。
2. 接地系统设计2.1. 外部闪电防护外部闪电防护是机房防雷接地工程的首要任务，主要是通过设置避雷带和接地装置，将大气中的雷电荷引到地下安全释放。
由于机房建筑面积较大，为了增加避雷带的覆盖范围，特别是在机房屋顶设置了多组避雷带，以确保全面覆盖机房建筑。
在避雷带与接地装置之间设置了深埋接地体，保证了雷电荷的有效引流和安全释放。
2.2. 机房内部接地机房内部接地主要是为了保护机房内的设备免受雷击的影响，采用等电位接地的设计方案。
通过在机房内部设置多个接地装置，构建起良好的等电位网，保证了各设备之间的等电位连接，有效地消除了因接地不良导致的设备损坏和通信故障。
3. 接地系统建设3.1. 接地体建设接地体的建设是机房防雷接地工程的重点和难点，为了保证接地效果，需要选择合适的接地体材料和施工工艺。
在该项目中，选择了铜材料作为接地体的主要材料，通过专业的铜接地网施工队伍进行施工，保证了接地体的质量和可靠性。
3.2. 避雷带安装避雷带的安装是机房防雷接地工程的关键环节，为了保证避雷带的覆盖范围和安全性，需严格按照设计方案进行避雷带的安装。
在该项目中，按照设计方案设置了多组避雷带，采用了专业的安装设备和施工工艺，保证了避雷带的安装质量和效果。
4. 接地系统检测4.1. 接地电阻测试接地系统建设完成后，需要进行接地电阻测试，以确保接地效果符合要求。
在该项目中，采用了专业的接地电阻测试仪器进行接地电阻测试，测试结果表明，接地电阻符合设计要求，接地效果良好。
4.2. 等电位测试为了保证机房内部设备的等电位连接效果，需进行等电位测试。
在该项目中，采用了专业的等电位测试仪器进行等电位测试，测试结果表明，机房内部设备之间的等电位连接良好，有效地保证了设备的安全性和通信的可靠性。

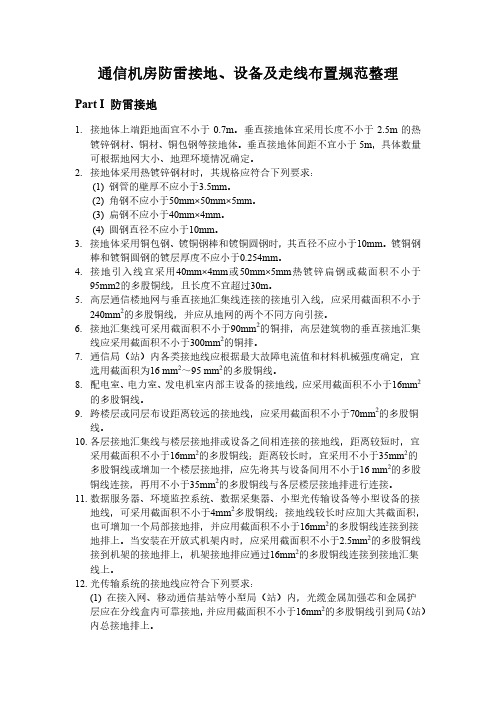

通信机房防雷接地、设备及走线布置规范整理Part I 防雷接地1.接地体上端距地面宜不小于0.7m。
垂直接地体宜采用长度不小于2.5m的热镀锌钢材、铜材、铜包钢等接地体。
垂直接地体间距不宜小于5m，具体数量可根据地网大小、地理环境情况确定。
2.接地体采用热镀锌钢材时，其规格应符合下列要求：(1) 钢管的壁厚不应小于3.5mm。
(2) 角钢不应小于50mm×50mm×5mm。
(3) 扁钢不应小于40mm×4mm。
(4) 圆钢直径不应小于10mm。
3.接地体采用铜包钢、镀铜钢棒和镀铜圆钢时，其直径不应小于10mm。
镀铜钢棒和镀铜圆钢的镀层厚度不应小于0.254mm。
4.接地引入线宜采用40mm×4mm或50mm×5mm热镀锌扁钢或截面积不小于95mm2的多股铜线，且长度不宜超过30m。
5.高层通信楼地网与垂直接地汇集线连接的接地引入线，应采用截面积不小于240mm2的多股铜线，并应从地网的两个不同方向引接。
6.接地汇集线可采用截面积不小于90mm2的铜排，高层建筑物的垂直接地汇集线应采用截面积不小于300mm2的铜排。
7.通信局（站）内各类接地线应根据最大故障电流值和材料机械强度确定，宜选用截面积为16 mm2～95 mm2的多股铜线。
8.配电室、电力室、发电机室内部主设备的接地线，应采用截面积不小于16mm2的多股铜线。
9.跨楼层或同层布设距离较远的接地线，应采用截面积不小于70mm2的多股铜线。
10.各层接地汇集线与楼层接地排或设备之间相连接的接地线，距离较短时，宜采用截面积不小于16mm2的多股铜线；距离较长时，宜采用不小于35mm2的多股铜线或增加一个楼层接地排，应先将其与设备间用不小于16 mm2的多股铜线连接，再用不小于35mm2的多股铜线与各层楼层接地排进行连接。
11.数据服务器、环境监控系统、数据采集器、小型光传输设备等小型设备的接地线，可采用截面积不小于4mm2多股铜线；接地线较长时应加大其截面积，也可增加一个局部接地排，并应用截面积不小于16mm2的多股铜线连接到接地排上。
机房保护地网工程技术方案技术方案一、设计依据➢《电子计算机机房设计规范》GB 50174-2008➢《建筑物防雷设计规范》GB 50057-1994➢《通信局（站)防雷与接地工程设计规范》 YD 5098-2005➢《建筑物电子信息系统防雷技术规范》GB 50343—2004.二、概况根据用户需求，拟在指挥办公楼做保护地网系统。
因通信机房、师蓝军指挥所、自动化机房、信息中心机房核心设备比较集中，所有同时做等电位均压带和法拉第笼保护；法拉第笼为600*600mm的网格.因三楼设备间、五楼设备间、配电房、师指挥所主室、雷达营指挥所以电脑及交换机为主，故只做等电位均压带，并使每个设备都可以直接得到有效的保护在信息中心机房后面约22米处做大地地栅网,每个房间内地网通过一条50平方的连接线串联汇集到大地地栅网，地网接地电阻要求小于1Ω。
三、方案说明1、强电防雷及防过电压系统强电防雷主要是防感应雷，防止雷击过程中,通过电源线缆感应的大电流，穿入机房,损坏设备，由于本项目所在地属于强雷区，所以必须要好防雷工作，以确保设备、人身安全。
在《电子计算机机房设计规范》GB 50174-2008中,对机房防雷有非常严格的要求，必须严格执行。
由于机房属于LPZII防雷区。
机房防雷主要是防感应雷，防止雷击过程中，通过电源线缆感应的大电流，穿入机房，损坏设备。
因此在各个机房采用三级防雷措施。
针对本次工程，第一级防雷器为A 级防雷器(100KA ），防雷器安装在配电柜进线处；第二级防雷器为B 级防雷器（40KA ），自制防雷箱,安装在机柜外,总开出线引入到第二级防雷箱，再引入UPS 防雷开关上，能将大能量的浪涌电流限制在后续保护系统可允许的范围；第三级防雷器为C 级防雷器（20KA ）,防雷器安装在UPS 输出端.使输出的箝位电压达到规定值,从而保护了设备，而且还能有效地抑制电网中的尖峰干扰，使供电系统更加稳定，确保供电系统安全可靠。
防雷接地规范一、各设备接地线缆连接统计：1.原有图纸接地线连接如下表：2.新图纸接地线连接如下表：3.新图纸接地示意图：3.1室内地排13.2室内地排23.3 室外地排二、防雷接地设计说明防雷与接地系统的设计应按照质检总局发布的GB 50689-2011《通信局（站）防雷与接地工程设计规范》有关规定行执。
1、对地网、接地汇流排和接地汇集线的要求新建局（站）应采用工作接地、保护接地以及建筑物防雷接地应共用一组接地系统，形成联合接地。
地网工频接地电阻要≤10Ω。
机房内应按照规范设置总接地汇流排和接地汇集线。
接地汇集线的安装位置应选择在设备密集的区域，以方便各设备的就近接地。
在机房入口处设置馈窗接地汇流排，通过40mm×4mm的热镀锌扁钢或截面积不小于95mm2的多股铜导线就近与机房地网直接连接。
接地排严禁连接到铁塔塔角。
2、机房内防雷保护交流配电接地线采用截面积为16mm2的多股铜线。
开关电源机架外壳接地线采用截面积为16mm2的多股铜线，开关电源-48V工作地线采用截面积为70mm2的多股铜线。
蓄电池组铁架接地线采用截面积为16mm2的多股铜线。
综合柜接地线采用截面积为16mm2的多股铜线。
环境监控系统接地线采用截面积不小于4mm2多股铜线。
各设备的保护地线应单独从接地汇集线（或总接地汇流排）上引入。
设备与接地汇集线（或总接地汇流排）相接方向要求顺着地线排的方向。
接地线布放时应尽量短直，多余的线缆应截断，严禁盘绕。
接地线与设备及接地排连接时必须加装铜接线端子，并必须压（焊）接牢固。
机房内接地排及所有的接地线应用不易脱落、不怕受潮的标签注明接地线名称及接地线两端所连接设备的名称；接地线应采用黄绿双色电缆，并绑扎牢固、整齐、避免折弯。
机房内走线架、吊挂铁架、机架或机壳、金属通风管道、金属门窗等各类金属构件均应与接地汇集线相连作保护接地处理，各段走线架之间必须采用电气连接。
室内走线架应与建筑物外墙（包括立柱、梁、地板、屋顶）内的钢筋绝缘，也不得与室外馈线架直接连通。
