（完整版）防雷接地预算] 防雷接地预算1.屋顶的避雷带工程量=（水平+竖直）*3.9％（3.9％为转弯、上下波动、避绕障碍物、焊接头所占长度）2.引下线距地面300设测试点，应该执行断接卡制作安装.3.如果采用地圈梁的两跟钢筋做接地每焊接一处就按一处计算不用再*2（因为定额是按焊接两根考虑的）应该执行接地跨接线项.4.引下线利用柱两跟主筋。
共有6处引下就按6处计算、套柱主筋与圈梁钢筋焊接项目，支持避雷的每米一个的圆钢支持不应计入避雷长度，避雷网安装的工作内容已包括埋卡子第一、二项应该考虑，接地母线敷设，按设计长度以“m”为计量单位计算工程。
接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算，计算主材费时应另增加规定的损耗率。
均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。
不考虑3.9%的附加长度。
根据我多年的施工经验，我觉得只考虑地圈梁的均压环长度足够。
第三项弱电管路套2册，线路12册里有很多弱电线敷设子项基本上都可以套用。
12册弱电设备箱不全，凡12册套不上的可套用2册接线箱安装。
一类防雷建筑物高度超过30M,从30m 起每隔不大于6m 沿建筑物四周设水平避雷带并与引下线相连二类防雷建筑物高度超过45M,从45m 起每隔不大于6m 沿建筑物四周设水平避雷带并与引下线相连三类防雷建筑物高度超过60M,从60m 起每隔不大于6m 沿建筑物四周设水平避雷带并与引下线相连采取均压环的目的是防侧击雷和做等电位的连接避雷接地的定额子目套用接地极1.1接地极制作安装：定额套用2-688~2-695，可分为钢管接地极、角钢接地极、圆钢接地极和接地极板（块）1.2说明：接地极即接地体，是埋在于地中并直接与大地接触做散流用的金属导体。
1.防雷及接地清单计价中的计量单位为项，清单计价表中的综合单价为每项的价。
提清单量时，如防雷及接地各自为一个系统，则可分别计算一个防雷装置和一个接地装置。
如防雷及接地合用一组接地极，则可合并为一个编码，清单量为一项。
⑴接地装置项目特征应表述清除接地母线的材质、规格、敷设部位（室内还是室外）及接地极的材质、规格。
如需作特别处理，如换土、化学处理时应表述出。
工程内容应按实际需要描述清楚，只作定性描述不作定量分析，既只描述工程内容，不提出工程数量。
⑵防雷装置和接地装置一样对于项目特征须按设计要求表述清楚，工程内容描述清楚。
⑶防雷及接地装置接地电阻试验应作编码，其一项中不含接地电阻试验。
2.接地极一般用钢管（Φ50镀锌管，每根长2.5米）角钢（用L50×5，长2.5米镀锌）、元钢（Φ16镀锌，长2.5米）、接地板（又分钢板和紫铜板，其规格由设计定）选用何种接地极由设计定。
3.接地极按在现场制作考虑，安装包括打入地下并与主接地网焊接。
4.户内接地母线敷设包括打洞、埋卡子、敷设、焊接、油漆等工作内容。
卡子的水平距离为1米，垂直方向1.5米，穿墙时用Φ40×400钢管保护，每10米综合入一个保护管，卡子及钢管费已计入定额之内，不得另计。
5.户外接地母线敷设包括地沟的挖填土和夯实。
挖沟的沟底宽按0.4米，上宽为0.5米，沟深为0.75米，每米沟长的土方量为0.34米3计算。
如设计要求埋深不同时，则可按实际土方量计算调整。
土质按一般土综合考虑，遇有石方、矿渣、积水、障碍物等情况时可另行计算。
6.接地母线、避雷线敷设其长度按施工图设计水平和垂直规定长度另加3.9％的附加长度（包括转弯上下波动、避绕障碍物、搭接头所占长度）计算。
即3.9％计入工程量。
计算主材时应增加规定的损耗率。
7.铜接地绞线适用于户外埋设，管内敷设时执行管内穿线定额。
8.构架接地是接户外钢结构或混凝土杆构架接地考虑的。
每处接地包括4米以内的水平接地线。
防雷接地装置工程量清单计价详解一、接地装置1、名词解释:接地装置就是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称。
地装置由接地极、接地极引线与接地母排三部分组成,它被用以实现电气系统与大地相连接的目的。
与大地直接接触实现电气连接的金属物体为接地极。
它可以就是人工接地极,也可以就是自然接地极。
对此接地极可赋以某种电气功能,例如用以作系统接地、保护接地或信号接地。
接地母排就是建筑物电气装置的参考电位点,通过它将电气装置内需接地的部分与接地极相连接。
它还起另一作用,即通过它将电气装置内诸等电位联结线互相连通,从而实现一建筑物内大件导电部分间的总等电位联结。
接地极与接地母排之间的连接线称为接地极引线。
按接地的目的,电气设备的接地可分为:工作接地、防雷接地、保护接地、仪控接地。
工作接地:就是为了保证电力系统正常运行所需要的接地。
例如中性点直接接地系统中的变压器中性点接地,其作用就是稳定电网对地电位,从而可使对地绝缘降低。
防雷接地:就是针对防雷保护的需要而设置的接地。
例如避雷针(线)、避雷器的接地,目的就是使雷电流顺利导入大地,以利于降低雷过电压,故又称过电压保护接地。
保护接地:也称安全接地,就是为了人身安全而设置的接地,即电气设备外壳(包括电缆皮)必须接地,以防外壳带电危及人身安全。
仪控接地:发电厂的热力控制系统、数据采集系统、计算机监控系统、晶体管或微机型继电保护系统与远动通信系统等,为了稳定电位、防止干扰而设置的接地。
也称为电子系统接地。
2、工程量清单示例3、相关定额计算规则及有关规定(1)、接地极接地极制作安装:接地极即接地体,接地装置的散流电阻称为接地极,直接与土壤接触,用以与大地作电气连接。
定额套用2-688~2-695,分为钢管接地极、角钢接地极、圆钢接地极与接地极板(块) ,同时还应区分普通土与坚土。
接地极制作安装以“根”为计量单位,长度按设计长度计算,设计无规定时,每根长度按2、5米计算,若设计有管帽时,管帽另按加工件计算。
防雷接地施工图预算1. 引言防雷接地是建筑物电力系统中非常重要的一项工程，它可以保护建筑物及其中的电子设备免受雷击等自然灾害的影响。
本文将根据防雷接地施工图预算的要求，对预算所需的材料、工时和费用等进行详细的说明和计算。
2. 预算材料清单2.1 接地材料•铜排：2米•接地极：10根•接地剂：50千克2.2 连接材料•铜焊条：5千克•接地夹：20个•接地线：200米3. 工时安排为了高效完成防雷接地施工图预算所需的工作，根据经验，我们可以将工时安排如下：•安装接地极：2天•铺设接地线：1天•连接接地材料：1天4. 费用计算4.1 材料费用根据上述材料清单，我们可以计算出材料的总费用如下：接地材料费用 = 铜排单价 * 2 + 接地极单价 * 10 + 接地剂单价 * 50连接材料费用 = 铜焊条单价 * 5 + 接地夹单价 * 20 + 接地线单价 * 200总费用 = 接地材料费用 + 连接材料费用4.2 工时费用根据工时安排，我们可以计算出各项工作的总工时费用如下：安装接地极费用 = 安装接地极工时 * 单位工时费用铺设接地线费用 = 铺设接地线工时 * 单位工时费用连接接地材料费用 = 连接接地材料工时 * 单位工时费用总工时费用 = 安装接地极费用 + 铺设接地线费用 + 连接接地材料费用4.3 总费用综合考虑材料费用和工时费用，我们可以计算出防雷接地施工图预算的总费用如下：总费用 = 材料费用 + 工时费用5. 结论通过以上的详细计算，我们可以得出防雷接地施工图预算的材料清单、工时安排和费用计算等结果。
根据实际情况进行进一步调整和优化，可以确保施工过程顺利进行并达到预期的防雷效果。
同时，预算的准确性也可以帮助管理层做出合理的决策和安排，确保资金的有效利用。
参考资料•防雷接地施工图设计手册•电力工程施工图预算实务指南。

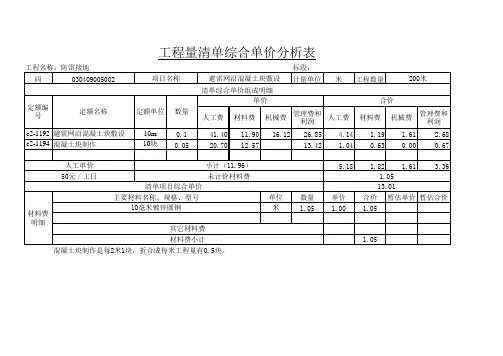

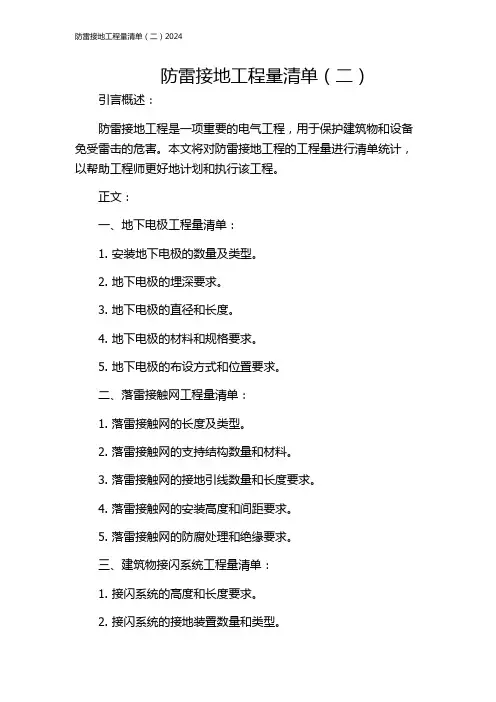

防雷接地工程量清单（二）引言概述：防雷接地工程是一项重要的电气工程，用于保护建筑物和设备免受雷击的危害。
本文将对防雷接地工程的工程量进行清单统计，以帮助工程师更好地计划和执行该工程。
正文：一、地下电极工程量清单：1. 安装地下电极的数量及类型。
2. 地下电极的埋深要求。
3. 地下电极的直径和长度。
4. 地下电极的材料和规格要求。
5. 地下电极的布设方式和位置要求。
二、落雷接触网工程量清单：1. 落雷接触网的长度及类型。
2. 落雷接触网的支持结构数量和材料。
3. 落雷接触网的接地引线数量和长度要求。
4. 落雷接触网的安装高度和间距要求。
5. 落雷接触网的防腐处理和绝缘要求。
三、建筑物接闪系统工程量清单：1. 接闪系统的高度和长度要求。
2. 接闪系统的接地装置数量和类型。
3. 接闪系统的避雷针数量和布局要求。
4. 接闪系统的导线材料和规格要求。
5. 接闪系统的接地装置与主体建筑物的连接方式和要求。
四、防雷接地设备工程量清单：1. 安装避雷器的数量和类型。
2. 避雷器的额定电压和击穿电流要求。
3. 避雷器的安装位置和布局要求。
4. 避雷器的接地装置数量和规格要求。
5. 避雷器的维护和检修要求。
五、防雷接地系统测试工程量清单：1. 防雷接地系统的测试点和频率要求。
2. 测试设备的数量和类型。
3. 测试数据的收集和分析要求。
4. 测试报告的编制和提交要求。
5. 防雷接地系统的维护和监测要求。
总结：防雷接地工程量清单包括地下电极、落雷接触网、建筑物接闪系统、防雷接地设备以及防雷接地系统测试等多个方面的工程量统计，通过该清单，可以明确所需材料、数量及规格要求，从而更好地进行防雷接地工程的计划和执行。
在实施防雷接地工程时，必须严格按照相关规范和技术要求进行设计、安装和测试，确保工程的可靠性和安全性。
防雷接地预算1.屋顶的避雷带工程量=（水平+竖直）*3.9％（3.9％为转弯、上下波动、避绕障碍物、焊接头所占长度）2.引下线距地面300设测试点，应该执行断接卡制作安装.3.如果采用地圈梁的两跟钢筋做接地每焊接一处就按一处计算不用再*2（因为定额是按焊接两根考虑的）应该执行接地跨接线项.4.引下线利用柱两跟主筋。
共有6处引下就按6处计算、套柱主筋与圈梁钢筋焊接项目，支持避雷的每米一个的圆钢支持不应计入避雷长度，避雷网安装的工作内容已包括埋卡子第一、二项应该考虑，接地母线敷设，按设计长度以“m”为计量单位计算工程。
接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算，计算主材费时应另增加规定的损耗率。
均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。
不考虑3.9%的附加长度。
根据我多年的施工经验，我觉得只考虑地圈梁的均压环长度足够。
第三项弱电管路套2册，线路12册里有很多弱电线敷设子项基本上都可以套用。
12册弱电设备箱不全，凡12册套不上的可套用2册接线箱安装。
!一类防雷建筑物高度超过30M,从30m 起每隔不大于6m 沿建筑物四周设水平避雷带并与引下线相连二类防雷建筑物高度超过45M,从45m 起每隔不大于6m 沿建筑物四周设水平避雷带并与引下线相连三类防雷建筑物高度超过60M,从60m 起每隔不大于6m 沿建筑物四周设水平避雷带并与引下线相连采取均压环的目的是防侧击雷和做等电位的连接。

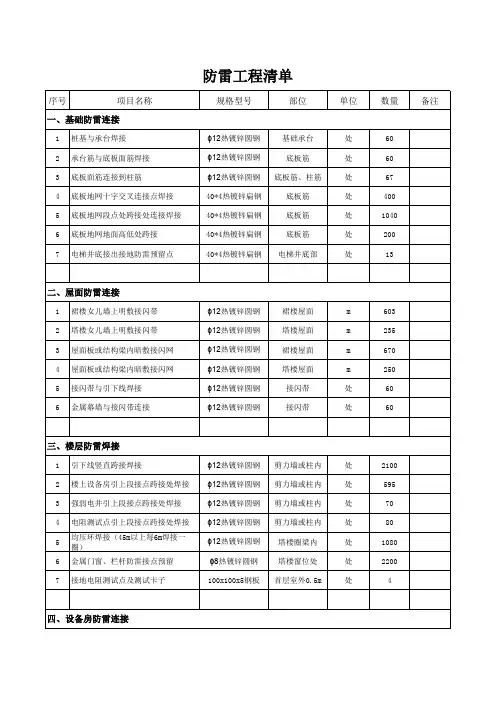

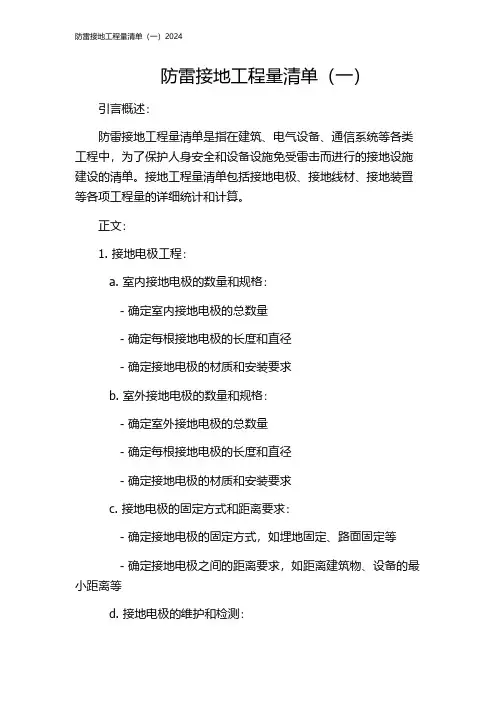

防雷接地工程量清单（一）引言概述：防雷接地工程量清单是指在建筑、电气设备、通信系统等各类工程中，为了保护人身安全和设备设施免受雷击而进行的接地设施建设的清单。
接地工程量清单包括接地电极、接地线材、接地装置等各项工程量的详细统计和计算。
正文：1. 接地电极工程：a. 室内接地电极的数量和规格：- 确定室内接地电极的总数量- 确定每根接地电极的长度和直径- 确定接地电极的材质和安装要求b. 室外接地电极的数量和规格：- 确定室外接地电极的总数量- 确定每根接地电极的长度和直径- 确定接地电极的材质和安装要求c. 接地电极的固定方式和距离要求：- 确定接地电极的固定方式，如埋地固定、路面固定等- 确定接地电极之间的距离要求，如距离建筑物、设备的最小距离等d. 接地电极的维护和检测：- 确定接地电极的维护周期和方法- 确定接地电极的检测方法和要求，如接地电阻的测试等2. 接地线材工程：a. 室内接地线材的数量和规格：- 确定室内接地线材的总数量- 确定每根接地线材的长度和直径- 确定接地线材的材质和安装要求b. 室外接地线材的数量和规格：- 确定室外接地线材的总数量- 确定每根接地线材的长度和直径- 确定接地线材的材质和安装要求c. 接地线材的敷设方式和保护措施：- 确定接地线材的敷设方式，如埋地敷设、架空敷设等- 确定接地线材的保护措施，如绝缘层的使用等d. 接地线材的连接和固定：- 确定接地线材的连接方式，如焊接、螺旋连接等- 确定接地线材的固定方式，如卡夹固定等e. 接地线材的维护和检测：- 确定接地线材的维护周期和方法- 确定接地线材的检测方法和要求，如接地线材的绝缘测试等3. 接地装置工程：a. 接地装置的类型和数量：- 确定所需的接地装置的类型，如接地网、接地极等- 确定每种接地装置的总数量b. 接地装置的材质和耐久性：- 确定接地装置的材质，如铜、铝等- 确定接地装置的耐久性要求，如防腐蚀处理等c. 接地装置的布置和连接：- 确定接地装置的布置方式，如平面布置、立体布置等 - 确定接地装置的连接方式，如焊接、螺旋连接等d. 接地装置的维护和检测：- 确定接地装置的维护周期和方法- 确定接地装置的检测方法和要求，如接地电阻的测试等4. 其他相关工程量：a. 接地建筑物的数量和规格：- 确定需要进行接地建筑物的总数量- 确定每座接地建筑物的面积和高度b. 接地设备的数量和规格：- 确定需要进行接地的设备的总数量- 确定每个接地设备的功率和额定电流c. 接地系统的敷设长度和面积：- 确定接地系统的总敷设长度- 确定接地系统的总敷设面积d. 接地系统的施工工期和进度：- 确定接地系统的施工工期- 制订接地系统施工的进度计划e. 接地系统的经费和预算：- 确定接地系统的总经费- 制定接地系统施工的预算计划总结：防雷接地工程量清单（一）包括接地电极工程、接地线材工程、接地装置工程以及其他相关工程量的详细统计和计算。
