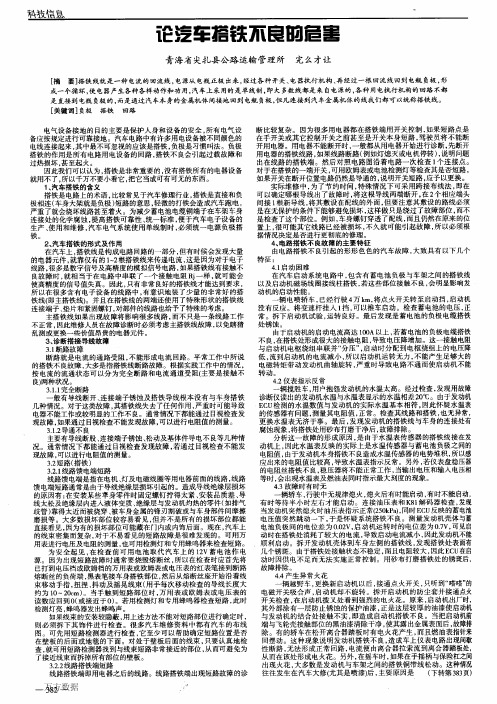

论搭铁不良对汽车的危害搭铁线就是一种电流的回流线，电源从电瓶正极出来，经过各种开关、电器执行机构、再经过一根回流线回到电瓶负极，形成一个循环，使电器产生各种各样动作和功用，汽车上采用的是单线制，即大多数线都是来自电源的，各种用电执行机构的回路不都是直接到电瓶负极的，而是通过汽车本身的金属机体间接地回到电瓶负极的，但凡连接到汽车金属机体的线我们都可以统称搭铁线。
〔关键词〕负极；搭铁；回路一、汽车搭铁的含义搭铁线就是一种电流的回流线，电源从电瓶正极出来，经过各种开关、电器执行机构、再经过一根回流线回到电瓶负极，形成一个循环，使电器产生各种各样动作和功用，汽车上采用的是单线制，即大多数线都是来自电源的，各种用电执行机构的回路不都是直接到电瓶负极的，而是通过汽车本身的金属机体间接地回到电瓶负极的，但凡连接到汽车金属机体的线我们都可以统称搭铁线。
汽车电路中有许多用电设备被不同颜色的电线连接起来，其中最不可忽视的应该是搭铁。
负极是习惯叫法。
负极搭铁的作用是所有电路用电设备的回路，搭铁不良过载故障而过热损坏，甚至起火。
因此我们可以认为，搭铁是非常重要的，没有搭铁所有的电器设备，就用不了，所以千万不要小看它，把它当成可有可无的东西。
搭铁是电路上的术语，比较常见的是在汽车修理行业搭铁是直接和负极相连（车身大架就是负极）短路的意思轻微的打铁会造成汽车跑电，严重了就会烧坏线路甚至着火。
为减少蓄电池电缆铜端子在车架车身连接处的化学腐蚀，提高撘铁可靠性、统一标准，便于汽车电子设备的生产、使用和维修，汽车电气系统使用单线制时、必须统一电源负极撘铁。
二、汽车搭铁的形式及作用1、主搭铁线在汽车上，搭铁线是构成电路回路的一部分，但有时候会发现大量的电器元件，就靠仅有的1—2根搭铁线来传递电流，这是因为对于电子线路，很多是数字信号及高精度的模拟信号电路，如果搭铁线有接触不良故障时，就相当于在电路中串联了一个接触电阻Rj一样，就可能会使高精度的信号值失真。
汽车电路常见故障主要有:断路、短路、电器设备的损坏等。
为了能迅速准确地诊断故障,下面介绍几种常见的检修方法。
1、直观诊断法:汽车电路发生故障时,有时会出现冒烟、火花、异响、焦臭、发热等异常现象。
这些现象可直接观察到,从而可以判断出故障所在部位。
2、断路法:汽车电路设备发生搭铁(短路)故障时,可用断路法判断,即将怀疑有搭铁故障的电路段断开后,观察电器设备中搭铁故障是否还存在,以此来判断电路搭铁的部位和原因。
3、短路法:汽车电路中出现断路故障,还可以用短路法判断,即用起子或导线将被怀疑有断路故障的电路短接,观察仪表指针变化或电器设备工作状况,从而判断出该电路中是否存在断路故障。
4、试灯法:试灯法就是用一只汽车用灯泡作为试灯,检查电路中有无断路故障。
5、仪表法:观察汽车仪表板上的电流表、水温表、燃油表、机油压力表等的指示情况,判断电路中有无故障。
例如,发动机冷态,接通点火开关时,水温表指示满刻度位置不动,说明水温表传感器有故障或该线路有搭铁。
6、低压搭铁试火法:即拆下用电设备的某一线头对汽车的金属部分(搭铁)碰试而产生火花来判断。
这种方法比较简单,是广大汽车电工经常使用的方法,搭铁试火法可分为直接搭铁和间接搭铁两种。
所谓直接搭铁,是未经过负载而直接搭铁产生强烈的火花。
例如,我们要判断点火线圈至蓄电池一段电路是否有故障,可拆下点火线圈上连接点火开关的线头,在汽车车身或车架上刮碰,如果有强烈的火花,说明该电路正常;如果无火花产生,说明该段电路出现了断路。
间接搭铁是通过汽车电器的某一负载而搭铁产生微弱的火花来判断线路或负载是否有故障。
例如,将传统点火系断电器连接线搭铁(回路经过点火线圈初级绕组),如果有火花,说明这段线路正常;如果无火花,则说明电路有断路。
特别值得注意的是,试火法不能在电子线路汽车上应用。
7、高压试火法:对高压电路进行搭铁试火,观察电火花状况,判断点火系的工作情况。
具体方法是:取下点火线圈或火花塞的高压导线,将其对准火花塞或缸盖等,距离约5mm,然后接通起动开关,转动发动机,看其跳火情况。

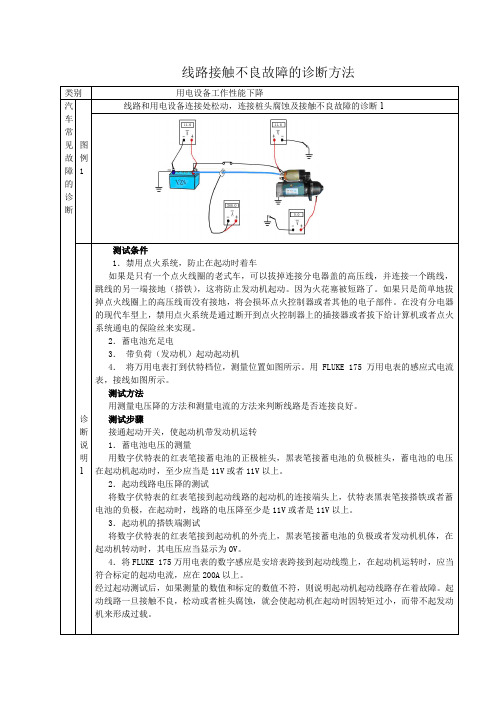

论汽车电路搭铁不良的故障及检修技巧
