机场标记牌的种类和作用机场标记牌是机场内部的重要设施，用于指示和引导航空器在机场内的移动和停靠位置，确保航空器安全地起降和停靠。
根据国际民航组织（ICAO）的标准，机场标记牌分为地面标记牌和空中标记牌两类。
下面将详细介绍机场标记牌的种类和作用。
一、地面标记牌地面标记牌包括跑道标记牌、滑行道标记牌、停机坪标记牌和轨道标记牌等，它们用于引导航空器在机场地面的移动。
1.跑道标记牌跑道标记牌用于标示跑道中心线、跑道边线、跑道入口和跑道出口等位置。
跑道中心线标记牌通常为白色，标示跑道中心线的中点和方向。
跑道边线标记牌用以标示跑道边缘，分为连续和间断线两种形式。
跑道入口和出口标记牌通常以黄色或橙色标示，标志着航空器驶入或驶出跑道的位置。
2.滑行道标记牌滑行道标记牌用于指示飞机在滑行道上的移动和导航。
滑行道边线标记牌通常为连续的黄色线条，用以标示滑行道的边界。
滑行道中心线标记牌通常为连续的绿色线条，标示滑行道的中心线。
滑行道入口和出口标记牌通常以黄色或橙色标示，标志着航空器驶入或驶出滑行道的位置。
3.停机坪标记牌停机坪标记牌用于指示飞机在停机坪上的停靠位置和行车路线。
停机坪的停靠位标记牌通常为黄色方格，用于指示飞机停靠的位置和方向。
停机坪内的行车道标记牌通常是蓝色，用于指示和标示行车路线。
4.轨道标记牌轨道标记牌用于引导航空器在地面移动的轨道，通常用于地面交通指挥员的指引和引导。
轨道标记牌通常为黄色，可以是箭头形状，也可以是带有方向指示的箭头形状。
二、空中标记牌空中标记牌用于引导航空器在空中的移动和导航，包括飞行航线标记牌、导航点标记牌、飞行程序标记牌等。
1.飞行航线标记牌飞行航线标记牌通常是在航空器飞行路径上设立的一系列地标和标志，用于引导和指示航空器在空中的飞行方向和路径。
飞行航线标记牌通常是黄色或橙色，可以是方形、圆形或带有方向指示的形状。
2.导航点标记牌导航点标记牌用于标示和标识航空器在空中导航中的关键点和位置，包括航路转弯点、航路交叉点、导航台和雷达测量点等。
机场飞行区标志物的形状
机场飞行区标志物是指用于指示机场飞行区内飞机起降、滑行、停放等区域的标志物。
这些标志物的形状具有特定的含义，以便飞行员能够快速准确地识别它们，从而遵守交通规则、确保飞行安全。
下面介绍一些常见的机场飞行区标志物及其形状：
1. 着陆区标志：着陆区标志是一组两个大白色矩形，分别位于着陆区两端的中央线上，形状为长方形。
2. 跑道端标志：跑道端标志包括两个大白色矩形和一枚大白色圆形，形状为长方形和圆形的组合。
3. 滑行道标志：滑行道标志是一组大黄色矩形，形状为长方形，用于指示滑行道的位置。
4. 停机位标志：停机位标志是一组大蓝色矩形，形状为长方形，用于指示飞机停放位置。
5. 跑道入口标志：跑道入口标志由一组大白色矩形和一个大白色三角形组成，形状为长方形和三角形的组合。
需要注意的是，以上标志物的形状和颜色均为国际标准，但不同国家和地区的机场可能会对标志物的具体形状和颜色进行微调，飞行员需在飞行前了解当地机场的标志物情况。
- 1 -。

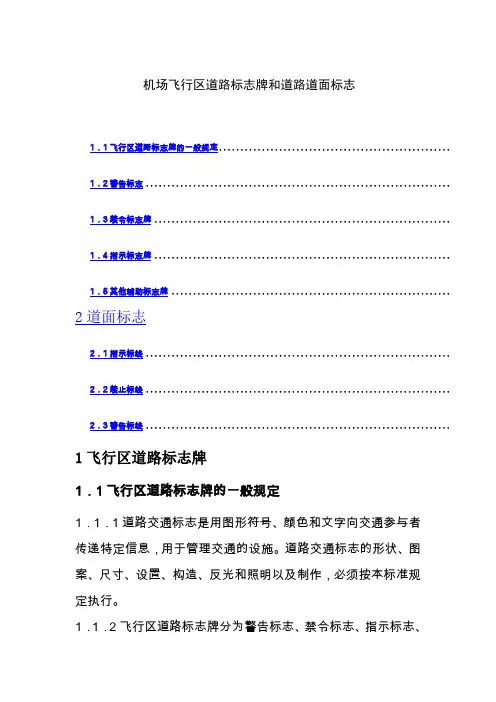

机场飞行区道路标志牌和道路道面标志1．1飞行区道路标志牌的一般规定......................................................1．2警告标志.......................................................................1．3禁令标志牌 .....................................................................1．4指示标志牌 .....................................................................1．5其他辅助标志牌 ................................................................. 2道面标志2．1指示标线.......................................................................2．2禁止标线.......................................................................2．3警告标线....................................................................... 1飞行区道路标志牌1．1飞行区道路标志牌的一般规定1．1．1道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。
道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行。
1．1．2飞行区道路标志牌分为警告标志、禁令标志、指示标志、指路标志、道路施工安全标志以及其他辅助标志。
1．1．3道路交通标志的颜色范围，按本规定执行，附录A执行。
【实用】机场区域内标志、灯光一、指示标和信号设施1、风向标说明：机场附近装设的风向标能明确地指明地面风的方向，并能大致地显示风速，风向标国内常见的形式是风向袋。
注：风向袋被风吹后的状态可估算出一定的风速，但由于风向袋材质的不同，被风吹起的角度不一定对应固定的风速，因此不能作为起飞放行的标准。
2、着陆方向标说明:着陆方向标是用于表示着陆方向的标志。
着陆方向标设计为“T”形，颜色一般为白色或橙色;夜间设有照明或以白色灯勾画其轮廓。
二、标志1、跑道号码标志说明：跑道号码标志设置在跑道入口处，表明相关道面是跑道并显示具体的跑道号码。
跑道号码标志由两位数字组成,这个两位数是从进近方向看去最接近于跑道磁方位角度数的十分之一的整数。
在有平行跑道的情况下,每个跑道号码标志后增加一个字母:例：两条平行跑道:“L”“R”;三条平行跑道:“L”“C”“R”;2、跑道中线标志说明:跑道中线标志用于标明跑道中心线，由均匀隔开的白色线段和间隙组成。
3、跑道入口标志说明:跑道入口标志是由一组尺寸相同、位置对称于跑道中线的纵向线段组成，提供跑道入口信息。
注:驾驶员可根据跑道入口标志判别跑道内移情况。
4、瞄准点标志说明:瞄准点标志通常设置在跑道的每个进近端，由两条明显的粗的白色条块组成，为驾驶员操纵飞机着陆提供目视参考。
5、接地带标志说明:接地带标志由若干对对称地设在跑道中线两侧的长方形标志块组成,接地带对数与可用着陆距离或跑道入口之间的距离的对应关系如下：标志块对数可用着陆距离或跑道入口之间的距离1 小于 900 m2 900m 至不足1200m3 1200m 至不足1500m4 1500m 至不足2400m6 2400m 及2400m 以上6 、跑道边线标志说明:设计跑道边线标志是为了让在跑道两端入口之间的跑道边缘与道肩或周围地域有明显对比。
注：跑道边线标志本身包含在跑道宽度之内，跑道边线的外边表示跑道的外缘。
7 、滑行道中线标志说明:滑行道中线标志为黄色线，为驾驶员提供从跑道中线到各停机位之间的连续引导。
机场飞行区道路标志牌和道路道面标志机场飞行区道路标志牌和道路道面标志1 飞行区道路标志牌 (3)1．1 飞行区道路标志牌的一般规定 (3)1．2 警告标志 (3)1．3 禁令标志牌 (8)1．4 指示标志牌 (17)1．5 其他辅助标志牌 (22)1．6 道路交通标志牌的设置原则 (24)1．7 道路交通标志牌的支持方式 (25)2 道面标志 (27)2.1 道路标志 (27)2.2 停止避让标志 (30)3 活动区边界标志 (30)4 停机位处的标志 (31)5滑行道道肩标志 (37)6跑道道肩标志 (38)附1. 地面涂绘英文标志字母比例 (39)附录：交通标志牌用阿拉伯数字示例 (44)1 飞行区道路标志牌1．1 飞行区道路标志牌的一般规定1．1．1 道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。
道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行。
1．1．2 飞行区道路标志牌分为警告标志、禁令标志、指示标志、指路标志、道路施工安全标志以及其他辅助标志。
1．1．3 道路交通标志的颜色范围，按本规定执行，附录A执行。
1．1．4 道路交通标志的文字应书写规范、正确、工整。
根据需要，可并用汉字和英语。
1．1．5 道路交通标志的边框外缘，应有衬底色。
衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，其他道路的指路标志蓝色。
1．2 警告标志1．2．1 一般规定警告标志用以警告车辆、行人注意危险地点的标志。
警告标志的颜色为黄底、黑边、黑图案。
警告标志的形状为等边三角形，顶角朝上。
警告标志的尺寸如图1所示。
警告标志到危险地点的距离通常应为30m，不应小于20m，亦不应大于50m。
图1警告标志尺寸代号1．2．2 警告标志牌的种类及设置地点1、交叉路口标志牌用以警告车辆驾驶人谨慎慢行，注意横向来车相交。
设在视线不良的平面交叉路口驶入路段的适当位置。
机场滑⾏道标志⼤全！⼲货满满！今天给⼩伙伴们介绍⼀下滑⾏道上的标志标线。
滑⾏道标志⽐较多，⽤途也⽐较复杂，也是⼀建民航⾥的⾼频考点。
⾸先明确⼀点，滑⾏道标志是黄⾊的。
1.【滑⾏道标志总图】2.【滑⾏道中线标志】黄⾊，浅⾊道⾯（⽔泥道⾯）加⿊边，增加辨识度。
3.【滑⾏道边线标志和道肩标志】边线是双黄线，道肩标志垂直于边线标志。
4.【跑道等待位置】在滑⾏道和跑道相交处⼀端距离，设置跑道等待位置，飞机从滑⾏道滑⾏⾄此后，等待空管的指令。
只有收到明确的空管放⾏指令后才可以穿过跑道等待位置。
其⽬的主要是为了保护跑道不被⼊侵以及仪表着陆系统的信号不被⼲扰和破坏。
跑道等待位置在机场中的位置如下图。
其实跑道等待位置的含义应该是“等待跑道的位置”更好理解啊。
跑道等待位置分为A型和B型，也很好区分。
记住⼀句话“如果只有⼀种跑道等待位置，那必须是A型；如果有多种，那么最靠近跑道的是A型，其他的都是B型”。
A型和B型的形状如下图。
5.【中间等待位置】跑道等待位置在跑道和滑⾏道交界处，⽽中间等待位置通常在多条滑⾏道之间，穿过跑道等待位置必须得到空管部门的指令，⽽中间等待位置则不需要，只要观察⽆误即可通过。
这么看来，跑道等待位置就像有红绿灯的路⼝，⽽中间等待位置则像⽆红绿灯的交叉路⼝。
6.【跑道掉头坪标志】在交通量⼩的⼩机场，不需要设置平⾏滑⾏道，则可以设置跑道掉头坪，如下图。
跑道掉头坪标志是黄⾊的，跑道掉头坪边线和滑⾏道边线相同，是双黄线。
关于跑道掉头坪标志，有⼀点需要注意，虽然它设置在跑道道⾯上，但是它是滑⾏道标志，它是黄⾊的，考试时别被出题⽼师给忽悠了。
另外滑⾏道标志还有信息标志和强制性指令标志，冯⽼师将这两种标志和滑⾏引导标记牌中的信息标记牌和强制性指令标记牌结合在⼀起介绍，这是因为这4个经常出现在⼀建民航的考试题中，⽽且它们⾮常类似。
关注公众号：简说民航，获取更多⼀建民航考试资讯。
机场飞行区道路标志牌和道路道面标志1 飞行区道路标志牌 11．1 飞行区道路标志牌的一般规定 (1)1．2 警告标志 (2)1．3 禁令标志牌 (6)1．4 指示标志牌 (7)1．5 其他辅助标志牌 (7)2 道面标志72．1 指示标线 (7)2．2 禁止标线............................................................................................................ 错误！未定义书签。
2．3 警告标线............................................................................................................ 错误！未定义书签。
1 飞行区道路标志牌1．1 飞行区道路标志牌的一般规定1．1．1 道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。
道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行。
1．1．2 飞行区道路标志牌分为警告标志、禁令标志、指示标志、指路标志、道路施工安全标志以及其他辅助标志。
1．1．3 道路交通标志的颜色范围，按本规定执行，附录A执行。
1．1．4 道路交通标志的文字应书写规范、正确、工整。
根据需要，可并用汉字和英语。
1．1．5 道路交通标志的边框外缘，应有衬底色。
衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，其他道路的指路标志蓝色。
1．2 警告标志1．2．1 一般规定警告标志用以警告车辆、行人注意危险地点的标志。
警告标志的颜色为黄底、黑边、黑图案。
警告标志的形状为等边三角形，顶角朝上。
警告标志的尺寸如图1所示。
警告标志到危险地点的距离通常应为30m，不应小于20m，亦不应大于50m。
三角形边长A=70cm黑边宽度B=5cm黑边圆角半径R=3cm衬底边宽度C=0.4cm图1 警告标志尺寸代号1．2．2 警告标志牌的种类及设置地点1、交叉路口标志牌用以警告车辆驾驶人谨慎慢行，注意横向来车相交。
设在视线不良的平面交叉路口驶入路段的适当位置。
十字交叉T形交叉T形交叉T形交叉Y形交叉环形交叉图2 交叉路口标志牌2、急弯路标志牌向左（或向右）急弯路标志用以警告车辆驾驶人减速慢行。
设在计算行车速度小于60km/h，平曲线半径等于或小于道路技术标准规定的一般最小半径，及停车视距小于规定的视距所要求的曲线起点的外面，但不得进入相邻的圆曲线内。
向左急弯路向右急弯路图3 急弯路标志牌3、反向弯路标志牌用以警告车辆驾驶人减速慢行。
设在计算行车速度小于60km/h，两相邻反向平曲线半径均小于或有一个半径小于道路技术标准规定的一般最小半径，且圆曲线间的距离等于或小于规定的最短缓和曲线长度或超高缓和段长度的两反向曲线段起点的外面，但不得进入相邻的圆曲线内。
4、连续弯路标志牌用以警告车辆驾驶人减速慢行。
设在计算行车速度小于60km/h，连续有三个或三个以上小于道路技术标准规定的一般最小半径的反向平曲线，且各圆曲线间的距离等于或小于最短缓和曲线长度或超高缓和段长度的连续弯路起点的外面，当弯路总长度大于500m时，应重重设置。
5、陡坡标志牌上陡坡（下陡坡）标志。
用以提醒车辆驾驶人小心驾驶。
分别设在坡度大于7%的纵坡坡脚和坡顶以前适当位置。
公路纵坡小于7%，但由于不利地形或连续地上、下坡可能危及行车安全的地方也可设置。
上陡坡下陡坡图6 陡坡标志牌6、窄路标志牌牌用以促使车辆驾驶人注意前方车行道或路面狭窄情况，遇有来车应予减速避让。
设在车行道变窄，或车道数减少的路段以前适当位置。
两侧变窄 右侧变窄 左侧变窄 图7 窄路标志牌7、隧道标志牌用以促使车辆驾驶人注意慢行。
设在双向行驶、照明不好的隧道口前适当位置。
8、注意非机动车标志牌用以促使车辆驾驶人注意慢行。
设在经常有非机动车横穿、出入的地点前适当位置。
9、慢行标志牌用以促使车辆驾驶人减速慢行。
设在前方需要减速慢行的路段以前适当位置。
10、注意障碍物标志牌 用以告示前方道路有障碍物，车辆应按标志指示减速慢行。
图8 隧道标志牌图9 注意非机动车标志牌设在道路障碍物前适当位置。
图11 注意障碍物标志牌11、施工标志牌用以告示前方道路施工，车辆应减速慢行或绕道行驶。
该标志可以作为临时标志支设在施工路段以前适当位置。
图12 施工标志牌图 13 注意危险标志牌12、注意危险标志用以促使车辆驾驶人谨慎驾驶。
设在以上标志不能包括的其它危险路段以前适当位置。
1．3 禁令标志牌1．3．1 一般规定禁令标志牌用以禁止或限制车辆、行人交通行为的标志。
禁令标志的颜色，除个别标志外，为白底，红圈，红杠，黑图案。
禁令标志牌的形状为圆形、八角形、顶角向下的等边三角形。
禁令标志牌的尺寸如图14和表1所示。
表1 禁令标志牌各部尺寸参数（cm）圆形标志标志外径D60红边宽度a6红杠宽度b 4.5衬边宽度c0.4三角形标志三角形边长a70红杠宽度b7衬边宽度c0.4八角形标志标志外径D60白边宽度c 2.0衬边宽度c0.4图14 禁令标志各部尺寸1．3．2 禁令标志牌的种类及设置地点1、禁止通行标志牌表示禁止一切车辆和行人通行。
设在禁止通行的道路入口附近。
图15 禁止通行图16 禁止驶入图17禁上机动车通行2、禁止驶入标志牌表示禁止车辆驶入。
设在禁止驶入的路段入口，或单行路的出口处，其颜色为红底中间一道白横杠。
3、禁止机动车通行标志牌表示禁止各类机动车通行。
设在禁止机动车通行路段的入口处。
有时间、车种等特殊规定时，应用辅助标志说明。
4、禁止载货汽车通行标志牌表示禁止载货汽车通行。
设在禁止载货汽车通行路段的入口处。
对通行的载货汽车有载重量限制时，应用辅助标志说明，如禁止小货车通行。
图18禁止载货汽车通行图19 禁止大型客车通行标志5、禁止大型（或小型）客车通行标志牌表示禁止大型（或小型）客车通行。
设在禁止大型（或小型）客车通行路段的入口处。
图19 禁止小型客车通行图20 禁止汽车拖、挂车通行6、禁止汽车拖、挂车通行标志牌表示禁止汽车拖、挂车通行。
设在禁止汽车拖、挂车通行路段的入口处。
图20 禁止拖拉机通行图21 禁止某两种车通行7、禁止拖拉机通行标志牌表示前方禁止各类拖拉机通行。
设在禁止各类拖拉机通行路段的入口处。
8、禁止非机动车通行标志牌表示禁止各类非机动车通行。
设在禁止非机动车通行路段的入口处。
图22 禁止非机动车通行图23 禁止行人通行9、禁止行人通行标志牌表示禁止行人通行。
设在禁止行人通行的地方。
10、禁止向左（或向右）转弯标志牌表示前方路口禁止一切车辆向左（或向右）转弯。
设在禁止向左（或向右）转弯的路口以前适当位置。
有时间、车种等特殊规定时，应用辅助标志说明或附加图案。
图24 禁止向左转弯图25 禁止向右转弯11、禁止直行标志牌表示前方路口禁止一切车辆直行。
设在禁止直行的路口以前适当位置。
有时间、车种等特殊规定时，应用辅助标志说明或附加图案。
图26 禁止直行禁图27 禁止向左向右转弯12、禁止向左向右转弯标志牌表示前方路口禁止一切车辆向左向右边转弯。
设在禁止向左向右转弯的路口以前适当位置。
在时间、力种等特殊规定时，应用辅助标志说明或附加图案。
13、禁止直行和向左转弯（或直行和向右转弯）标志牌表示前方路口禁止一切车辆直行和向左转弯（或直行和向右转弯）。
设在禁止直行和向左转弯（或直行和向右转弯）的路口以前适当位置。
有时间、车种等特殊规定时，应用辅助标志说明或附加图案。
图28 禁止直行和向左转弯图29 禁止直行和向右转弯14、禁止掉头标志牌表示禁止机动车掉头。
设在禁止机动车掉头路段的起点和路口以前适当位置。
图29 禁止掉头图30 禁止超车图31 解除禁止超车15、禁止超车标志牌表示该标志至前方解除禁止超车标志的路段内，不准机动车超车。
设在禁止超车路段的起点。
16、解除禁止超车标志牌表示禁止超车路段结束。
设在禁止超车路段的终点，标志颜色为白底、黑圈、黑细斜杠、黑图案。
17、禁止车辆停放标志牌表示在限定的范围内，禁止一切车辆临时或长时停放。
设在禁止车辆停放的地方。
该标志为蓝底红圈红斜杠。
图33所示为禁止车辆长时停放标志，临时停车不受限制。
禁止车辆停放的时间、车种和范围可用辅助标志说明。
图32 禁止车辆停放图33 禁止车辆长时停放18、禁止鸣喇叭标志牌表示禁止机动车鸣喇叭。
设在需要禁止机动车鸣喇叭的地方。
禁止鸣喇叭的时间和范围可用辅助标志说明。
图34 禁止鸣喇叭图35 限制宽度标志牌19、限制宽度标志牌表示禁止装载宽度超过标志所示数值的车辆通行。
设在最大容许宽度受限制的地方。
图35表示装载宽度超过3m的车辆禁止进入。
20、限制高度标志牌表示禁止装载高度超过标志所示数值的车辆通行。
设在最大容许高度受限制的地方。
图36表示装载高度超过3.5m的车辆禁止进入。
图36 限制高度标志牌图37 限制质量标志牌21、限制质量标志牌表示禁止总质量超过标志所示数值的车辆通行。
设在需要限制车辆质量的桥梁两端。
图37表示禁止装载总质量超过10t的车辆通过。
22、限制轴重标志牌表示禁止轴重超过标志所示数值的车辆通行。
设在需要限制车辆轴重的桥梁两端。
图38表示禁上轴重超过7t的车辆通过。
图38 限制轴重图39 限制速度图40 解除限制速度23、限制速度标志牌表示该标志至前方解除限制速度标志的路段内，机动车行驶速度（单位为km/h）不准超过标志所示数值。
设在需要限制车辆速度的路段的起点。
图39表示限制速度为40km/h。
24、解除限制速度标志牌表示限制速度路段结束。
设在限制车辆速度路段的终点。
标志颜色为白底、黑圈、黑细斜杠、黑字。
图40表示限制速度为40km/h的路段结束。
25、停车检查标志牌表示机动车必须停车接受检查。
设在需要机动车停车受检的地点。
26、停车让行标志牌表示车辆必须在停止线以外停车了望，确认安全后，才准许通行。
停车让行标志通常设置在与交通量较大的干路平交的支路路口、道路与滑行路线相交处和其他需要设置的地方。
图41 停车检查图42 停车让行图43 减速让行27、减速让行标志牌表示车辆应减速让行，告示车辆驾驶人必须慢行或停车，观察干道行车情况，在确保干道车辆优先的前提下，认为安全时方可续行。
设于视线良好交叉道路次要道路路口。
标志形状为倒三角形，颜色为白底、红边，黑字。
减速让行标志通常应设置在与交通量不大的干路交叉的支路路口或其他需要设置的地方。
28、会车让行标志牌图44 会车让行表示车辆会车时，必须停车让对方车先行。
标志形状为圆形，颜色为白底红圈，红黑两种箭头。
会车让行标志通常应设置在会车有困难的狭窄路段的一端或由于某种原因只能开放一条车道，作双向通行路段的一端。
