干式变压器技术要求

10KV 干式变压器技术规范1．使用环境条件1．1环境温度：-10℃~+45 ℃1．2海拔高度：不超过1000m1．3相对湿度：不大于95%2．10KV干式变压器的技术要求2．1额定高压：10KV2．2额定低压：0.4KV2．3额定容量：630KV A2．4额定频率：50Hz2．5联结组别：D.Yn112．6绝缘耐热等级：IP202．7分接范围：±2×2.5 %2．8阻抗电压U k:：6%2．9冷却方式：AF（带风机）2．10低压出线方式：侧出线，封闭母线3．主要原材料3．1 进口绝缘薄膜3．1高、低压线圈均需采用篐绕式3．2硅钢片（进口）3．3环氧树脂（进口）4．温控器要求：4．1常规功能：自动启动风机，报警功能，自动跳闸功能。

4．2远距离监视，计算机接口。

4．3三相线圈温度显示。

4．4风机定时启动。

5．安装位置：签定合同时确定。

6．投标人在投标文件中必须提供完整的设备型号、规格。

7．投标人在投标文件中应详细列出主要外购件、材料的名称、技术参数、制造厂、单价、数量、产地。

8．变压器中所有元件、材料、部件必须是近一年内出厂的、全新的、未使用过的合格产品。

9．10kV干式变压器的其他要求9．1投标人在投标文件中应详细说明变压器的技术特点。

9．2投标人在投标文件中应详细说明变压器的主要性能指标。

10．设备的制造、检验和验收执行的标准GB4208《外壳防护等级的分类》、GB6450《干式电力变压器》、GB7328《变压器和电控器的声级测定》、GB/T10228—1997 《干式电力变压器技术参数和要求》、IEC726（1982）11．标志、包装、运输、储存符合GB/T10228—1997的规定。

12．技术文件12．1设备交货时中标单位按国家有关部门规定及标准应提供全套技术资料（产品合格证、装箱清单、备件清单、附件清单、必要的图纸）。

12．2设备交货时中标单位应提供设备安装使用说明书两份。

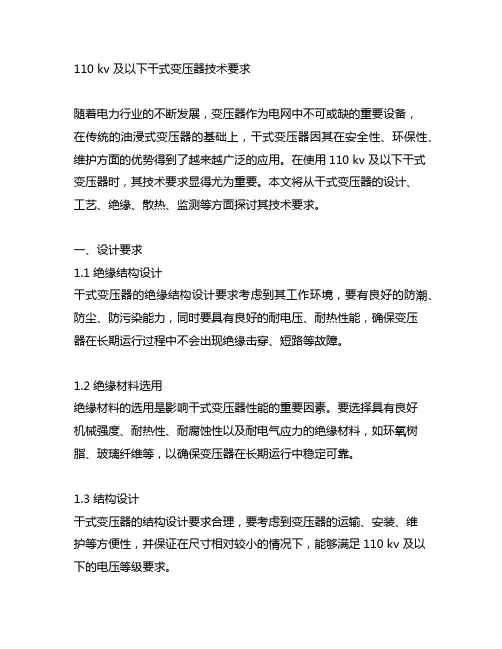

110 kv 及以下干式变压器技术要求随着电力行业的不断发展，变压器作为电网中不可或缺的重要设备，在传统的油浸式变压器的基础上，干式变压器因其在安全性、环保性、维护方面的优势得到了越来越广泛的应用。

在使用110 kv 及以下干式变压器时，其技术要求显得尤为重要。

本文将从干式变压器的设计、工艺、绝缘、散热、监测等方面探讨其技术要求。

一、设计要求1.1 绝缘结构设计干式变压器的绝缘结构设计要求考虑到其工作环境，要有良好的防潮、防尘、防污染能力，同时要具有良好的耐电压、耐热性能，确保变压器在长期运行过程中不会出现绝缘击穿、短路等故障。

1.2 绝缘材料选用绝缘材料的选用是影响干式变压器性能的重要因素。

要选择具有良好机械强度、耐热性、耐腐蚀性以及耐电气应力的绝缘材料，如环氧树脂、玻璃纤维等，以确保变压器在长期运行中稳定可靠。

1.3 结构设计干式变压器的结构设计要求合理，要考虑到变压器的运输、安装、维护等方便性，并保证在尺寸相对较小的情况下，能够满足110 kv 及以下的电压等级要求。

二、工艺要求2.1 绕组制作工艺绕组是变压器的核心部件之一，其制作工艺要求高。

要求绕组的布置要合理，线圈要紧凑、稳固，绝缘层要平整，使其在工作时不会出现跑圈、内部短路等故障。

2.2 油漆和树脂浸渍工艺为了增加绝缘强度和提高散热性能，干式变压器绝缘材料通常会经过油漆或树脂浸渍工艺，要求涂覆均匀、不起泡、不裂纹，浸渍深度和强度均匀一致，确保绝缘材料的性能稳定。

2.3 真空热处理工艺为了确保变压器的电气性能和机械强度，变压器绕组通常需要经过真空热处理工艺，要求在真空环境下进行热处理，使绕组内部的气体被排出，从而提高绝缘性能和耐电压能力。

三、绝缘要求3.1 绝缘级别110 kv 及以下干式变压器的绝缘要求一般设计为H级，具有较高的耐温性和耐电压能力。

3.2 绝缘检测在生产和使用过程中，要对干式变压器的绝缘性能进行定期检测，包括介电强度测试、绝缘电阻测试等，确保其绝缘性能处于正常状态，不会出现绝缘老化、击穿等问题。

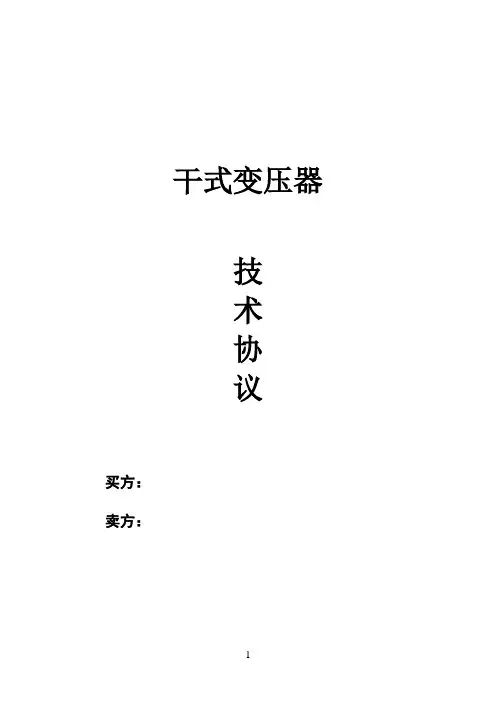

干式变压器技术协议买方：卖方：1 总则本技术条款明确了买卖双方关于变压器的使用条件、技术参数、技术要求等方面的内容。

本技术条款中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。

卖方应提供符合本合同规定的，符合国家标准及行业通用性标准的产品。

2 使用条件海拔高度：≤1000米环境温度：最高温度： +40℃最低温度： -40℃最大日温差： 25℃最大相对湿度： 90%日照强度： cm2覆冰厚度： 10mm平均风速： s最大风速： 35m/s地震烈度（水平分量、垂直分量同时作用）水平分量垂直分量安全系数≥3 技术要求设备的性能指标优于以下标准：～5 《电力变压器》～6 《高压输变电设备的绝缘配合、高电压试验技术》GB4109 《高压套管技术条件》GB7354 《局部放电测量》GB/T17468 《电力变压器选用导则》GB7328 《变压器和电抗器的声级测定》－2007 《干式电力变压器部分》GB/T10228－2008 《干式电力变压器技术参数和要求》GB4208-1997 《外壳防护等级的分类》、结构要求变压器为三相自耦干式变压器OSG系列。

运行前应能承受额定电压下3次冲击合闸。

变压器及其附件的技术条件应满足的要求。

变压器在规定的工作条件、在各种内部故障时，箱体不破坏。

干式变压器器身外部需要带外壳壳体。

成套风机冷却系统，并安装温控数字显示装置。

变压器的安全保护装置应符合标准。

铁芯：采用最新结构件表面处理工艺，附着力强外型美观；拉带、拉板结构,整体机械强度较高，噪声低。

铁芯由优质高导磁率，低损耗冷轧硅钢片制造，磁路结构设计合理，磁通密度远低于饱和值，采用不冲孔45°全斜接缝五阶步叠铁芯叠装工艺制造，使用高强度绝缘带特殊的绑扎方法绑轧心柱，空载损耗、空载电流和铁芯噪音较低。

铁芯表面采用绝缘树脂密封涂覆，紧固件经表面处理以防止锈蚀，外观整洁光滑。

绕组:绕组设计应使电流和温度沿绕组均匀分布,并使绕组在全波和截波冲击使用时得到最佳的电压分布。

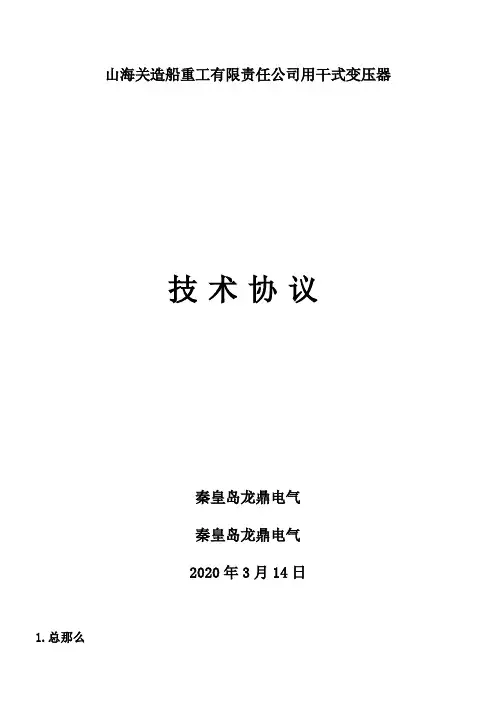

山海关造船重工有限责任公司用干式变压器技术协议秦皇岛龙鼎电气秦皇岛龙鼎电气2020年3月14日1.总那么1.1本技术协议适用于山海关造船重工有限责任公司用干式变压器定货。

本技术协议提出干式变压器技术指标、性能、结构等方面的技术要求及供货范围。

1.2对卖方的资格要求1.2.1卖方必需具有相应的ISO━9000系列质量体系认证证书。

1.2.2卖方的产品必需是被国家经贸委列入“全国城乡电网建设与改造所需要紧设备及生产企业推荐目录”。

1.2.3投标人注册资金很多于1500万元人民币。

1.2.4卖方应严格响应本技术协议的要求。

如有异议应列出不同表。

假设卖方没有以书面形式对技术协议的条文提出异议，那么意味着卖方提供的产品完全知足本技术协议的要求。

1.3卖方所执行的标准如与本协议所引用的标准相矛盾时，应按高的标准执行。

1.4本技术协议经两边一起签署后做为定货合同的附件，与定货合同正文具有一样法律效劳。

2. 运行环境2.1安装地址：户内2.2海拔高度： 1000m2.3环境气温：最高气温 +40℃最高日平均气温 +30℃最高年平均气温 +20℃最低气温 -30℃2.4环境湿度：日平均相对湿度：不大于95%2.5月平均相对湿度：不大于90%2.6地震：地震烈度8度2.7周围空气应不受侵蚀性或可燃气体、水蒸气等明显污染3. 执行标准有关的电气设备应遵循但不限于以下标准及标准GB500-53-94 10kV及以下变电所设计标准GB50052-95 供配电系统设计标准GB50150-91 电气装置安装工程、安装设备交接实验规程GB/T4109-1999 高压套管技术条件GB/T16927.1-2-1997 高电压实验技术GB311.1-1997 高压输送电设备的绝缘配合GB11022-89 高压开关设备通用技术条件GB763-90 交流高压电器在长期工作时的发烧GB3906-91-35kV 交流金属封锁式高压开关设备GBJ149-1990 母线装置GB6450-86 干式电力变压器GB/T10228-1997 干式电力变压器技术参数和要求IEC726-11 干式电力变压器GB7354-87 局部放电测量GB1094.5-85 电力变压器经受短路能力ZBK41003-1998 变压器检测和实验GB4208 外壳防护品级（IP代码）JB/T10088-1999 6-220kV级变压器声级GB/T17211-1998 干式电力变压器负载导那么GB/T10237-1998 电力变压器绝缘水平和绝缘实验外绝缘的空气间隙4供货范围SCB10-315/10-0.4 1台SCB10-500/10-0.4 2台SCB10-630/10-0.4 2台SCB10-1000/10-0.4 2台5.一样要求5.1 变压器选用双圈,低耗,低噪,耐潮湿无载调压干式变压器。

scb14干式变压器技术参数标准Scb14干式变压器技术参数标准是指干式变压器应满足的各项技术要求和性能指标。

干式变压器是一种以绝缘材料将绕组和铁芯完全隔离的变压器，因此在应用中能够更好地避免变压器绕组和油污染的问题。

下面将一步一步回答关于Scb14干式变压器技术参数标准的相关问题。

一、什么是Scb14干式变压器？Scb14干式变压器，全称为SC(B)10-6300/10型油浸式干式变压器，是一种具有全封闭式结构的干式变压器。

干式变压器将绕组和铁芯完全隔离，不需要使用隔离油来绝缘，因此具有不易起火、不易短路、易于维护的特点。

Scb14干式变压器适用于工矿企业、住宅区、商业区等场所的配电和照明，尤其适合在有火灾和爆炸危险、严禁使用隔离油的场所使用。

二、Scb14干式变压器的技术参数有哪些？Scb14干式变压器的技术参数主要包括额定容量、额定电压、绕组形式、冷却方式、短路阻抗、损耗和效率等。

具体参数如下：1. 额定容量：指Scb14干式变压器的额定容量，通常以千伏安（kVA）为单位表示。

额定容量是指变压器所能长时间连续运行的最大容量。

2. 额定电压：指Scb14干式变压器的额定输入和输出电压。

额定电压用千伏（kV）表示，一般指输入电压和输出电压的最高值。

3. 绕组形式：Scb14干式变压器的绕组有单绕组和双绕组两种形式。

单绕组指变压器只有一个高压绕组和一个低压绕组，适用于配电系统；双绕组指变压器有两个高压绕组和两个低压绕组，适用于输电系统。

4. 冷却方式：Scb14干式变压器的冷却方式有自然冷却（AN）、强迫风冷却（AF）和强迫水冷却（AW）三种方式。

自然冷却指变压器通过自然对流散热；强迫风冷却指通过风扇强制对变压器进行冷却；强迫水冷却指通过水冷装置对变压器进行冷却。

5. 短路阻抗：Scb14干式变压器的短路阻抗是指在额定电压下，变压器二次侧短路时，二次侧电流与额定二次侧电流之比。

短路阻抗一般以百分比（）表示。

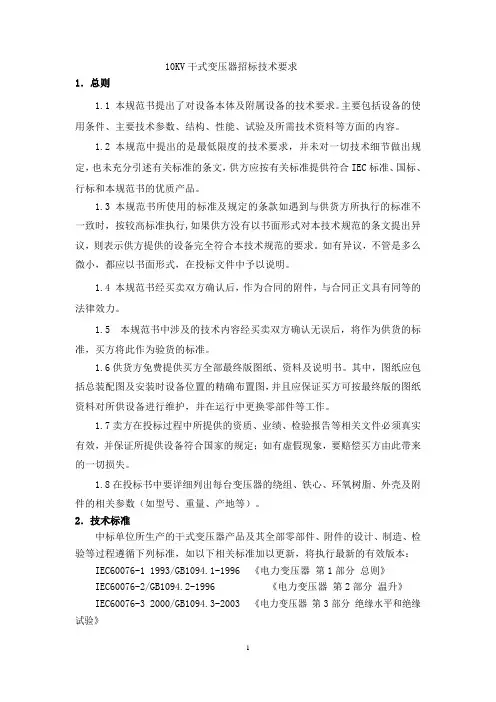

10KV干式变压器招标技术要求1．总则1.1 本规范书提出了对设备本体及附属设备的技术要求。

主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。

1.2 本规范中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，供方应按有关标准提供符合IEC标准、国标、行标和本规范书的优质产品。

1.3 本规范书所使用的标准及规定的条款如遇到与供货方所执行的标准不一致时，按较高标准执行,如果供方没有以书面形式对本技术规范的条文提出异议，则表示供方提供的设备完全符合本技术规范的要求。

如有异议，不管是多么微小，都应以书面形式，在投标文件中予以说明。

1.4 本规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。

1.5 本规范书中涉及的技术内容经买卖双方确认无误后，将作为供货的标准，买方将此作为验货的标准。

1.6供货方免费提供买方全部最终版图纸、资料及说明书。

其中，图纸应包括总装配图及安装时设备位置的精确布置图，并且应保证买方可按最终版的图纸资料对所供设备进行维护，并在运行中更换零部件等工作。

1.7卖方在投标过程中所提供的资质、业绩、检验报告等相关文件必须真实有效，并保证所提供设备符合国家的规定；如有虚假现象，要赔偿买方由此带来的一切损失。

1.8在投标书中要详细列出每台变压器的绕组、铁心、环氧树脂、外壳及附件的相关参数（如型号、重量、产地等）。

2．技术标准中标单位所生产的干式变压器产品及其全部零部件、附件的设计、制造、检验等过程遵循下列标准，如以下相关标准加以更新，将执行最新的有效版本： IEC60076-1 1993/GB1094.1-1996 《电力变压器第1部分总则》IEC60076-2/GB1094.2-1996 《电力变压器第2部分温升》IEC60076-3 2000/GB1094.3-2003 《电力变压器第3部分绝缘水平和绝缘试验》IEC60076-5/ GB1094.5-2003 《电力变压器第5部分承受短路能力》 IEC60076-11/ GB1094.11-2007 《干式电力变压器》GB/T10228-2008 《干式电力变压器技术参数和要求》IEC60722-1982/GB7449-1987 《电力变压器和电抗器的雷电冲击操作冲击试验导则》IEC 905/GB/T17211-1998 《干式电力变压器负载导则》GB/T10237-1988 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》IEC60071-1 1993/GB311.1-1997 《高压输变电设备的绝缘配合》GB/T5582-1993 《高压电力设备外绝缘污秽等级》IEC60060-1 1989/ IEC60060-2 1994/GB/T16927.1-2《高压试验技术》GB50150-1991 《电气装置安装工程电气设备交接试验标准》IEC60270 1981/GB7354-1987 《局部放电测量》GB4853-1984 《电气设备抗干扰特性基本测量办法》 IEC529 1989/ GB4208 -1993 《外壳防护等级（IP代码）》IEC76-5第5部分《短路电流耐受能力》JB/T971-1999 《干式变压器用横流式冷却风机》GB7328-1987 《变压器和互感器的声级测量》JB/T10088-1999 《6～220kV变压器声级》JB/T9639-1999 《封闭母线》DL/T596-1996 《电力设备预防性试验规程》DL/T572-1995 《电力变压器运行规程》3．使用环境条件3.1 周围空气温度:最高温度： 40℃最低温度： -20 ℃（户内）或者-30℃(户外)最高日平均气温：+30 ℃最高年平均气温：+20 ℃3.2 海拔高度：不超过1000 m3.3 环境相对湿度（在25℃时） 95_％3.4 地震烈度: 7 度 (中国12级度标准) 耐受地震能力；承受三相正弦波，水平和垂直加速度同时作用，水平：0.3G；垂直：0.15G；正弦波持续时间：3周波；安全系数：1.67。

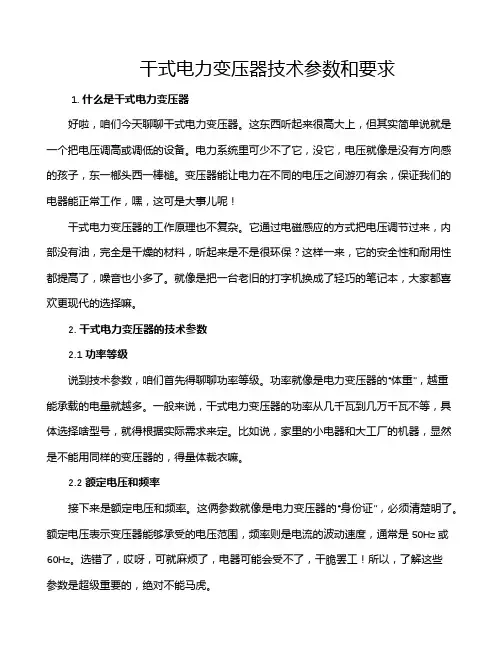

干式电力变压器技术参数和要求1. 什么是干式电力变压器好啦，咱们今天聊聊干式电力变压器。

这东西听起来很高大上，但其实简单说就是一个把电压调高或调低的设备。

电力系统里可少不了它，没它，电压就像是没有方向感的孩子，东一榔头西一棒槌。

变压器能让电力在不同的电压之间游刃有余，保证我们的电器能正常工作，嘿，这可是大事儿呢！干式电力变压器的工作原理也不复杂。

它通过电磁感应的方式把电压调节过来，内部没有油，完全是干燥的材料，听起来是不是很环保？这样一来，它的安全性和耐用性都提高了，噪音也小多了。

就像是把一台老旧的打字机换成了轻巧的笔记本，大家都喜欢更现代的选择嘛。

2. 干式电力变压器的技术参数2.1 功率等级说到技术参数，咱们首先得聊聊功率等级。

功率就像是电力变压器的“体重”，越重能承载的电量就越多。

一般来说，干式电力变压器的功率从几千瓦到几万千瓦不等，具体选择啥型号，就得根据实际需求来定。

比如说，家里的小电器和大工厂的机器，显然是不能用同样的变压器的，得量体裁衣嘛。

2.2 额定电压和频率接下来是额定电压和频率。

这俩参数就像是电力变压器的“身份证”，必须清楚明了。

额定电压表示变压器能够承受的电压范围，频率则是电流的波动速度，通常是50Hz或60Hz。

选错了，哎呀，可就麻烦了，电器可能会受不了，干脆罢工！所以，了解这些参数是超级重要的，绝对不能马虎。

3. 干式电力变压器的要求3.1 安全性说到要求，安全性肯定是重中之重。

干式电力变压器在设计的时候，可得考虑到各种安全问题。

像是过载、短路和过热，这些都得有防护措施。

现代变压器通常还会加上温度监测系统，真是科技感满满，让人心里踏实得很，毕竟谁都不想看着电器“自燃”嘛。

3.2 环保性再说说环保性，随着环保意识的增强，变压器的选材也越来越讲究。

比如干式变压器一般会用到绝缘材料，既能保证电力传输的顺畅，又能减少对环境的影响。

这种变压器不仅对电力的转换有帮助，还是一位环保的小卫士，听起来是不是很赞？4. 结语总而言之，干式电力变压器不仅在技术参数上有着自己的独特魅力，安全性和环保性也是它不容小觑的优点。

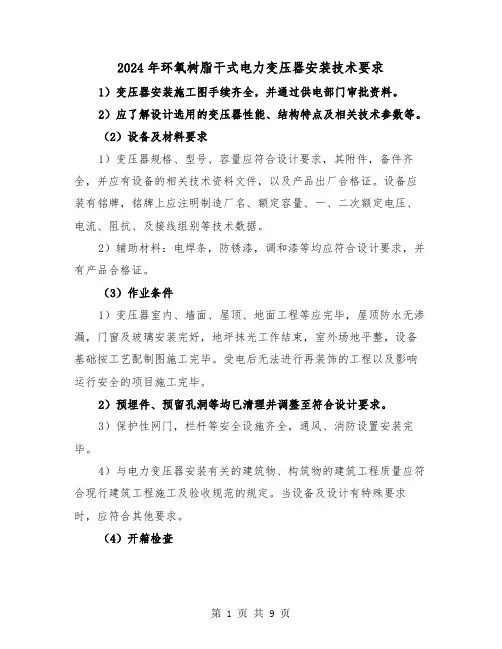

2024年环氧树脂干式电力变压器安装技术要求1）变压器安装施工图手续齐全，并通过供电部门审批资料。

2）应了解设计选用的变压器性能、结构特点及相关技术参数等。

（2）设备及材料要求1）变压器规格、型号、容量应符合设计要求，其附件，备件齐全，并应有设备的相关技术资料文件，以及产品出厂合格证。

设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。

2）辅助材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。

（3）作业条件1）变压器室内、墙面、屋顶、地面工程等应完毕，屋顶防水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束，室外场地平整，设备基础按工艺配制图施工完毕。

受电后无法进行再装饰的工程以及影响运行安全的项目施工完毕。

2）预埋件、预留孔洞等均已清理并调整至符合设计要求。

3）保护性网门，栏杆等安全设施齐全，通风、消防设置安装完毕。

4）与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收规范的规定。

当设备及设计有特殊要求时，应符合其他要求。

（4）开箱检查1）变压器开箱检查人员应由建设单位、监理单位、施工安装单位、供货单位代表组成，共同对设备开箱检查，并做好记录。

2）开箱检查应根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号，数量是否符合设计要求，部件是否齐全，有无损坏丢失。

3）按照随箱清单清点变压器的安装图纸、使用说明书、产品出厂试验报告、出厂合格证书、箱内设备及附件的数量等，与设备相关的技术资料文件均应齐全。

同时设备上应设置铭牌，并登记造册。

4）被检验的变压器及设备附件均应符合国家现行有关规范的规定。

变压器应无机械损伤，裂纹、变形等缺陷，油漆应完好无损。

变压器高压、低压绝缘瓷件应完整无损伤，无裂纹等。

5）变压器有无小车、轮距与轨道设计距离是否相等，如不相符应调整轨距。

（5）变压器安装1）变压器型钢基础的安装（a）型钢金属构架的几何尺寸、应符合设计基础配制图的要求与规定，如设计对型钢构架高出地面无要求，施工时可将其顶部高出地面100mm。
