SCB11型干式变压器技术要求(10～0.4KV)

干式变压器技术参数一、招标采购设备型号、规格、数量:1、SCB11=1000KVA 10KV/0.4KV Dyn11 3台二、技术要求概述:1.本设备技术文件适用于武汉理工大学大学供电改造工程(五)期10kV干式变压器设备，提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

2.技术文件提出了最基本限度的技术要求，并未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，投标方须提供一套满足本规范书和现行有关标准要求的产品及其相应服务3.如果投标方没有以书面形式对本技术文件的条款提出异议，则意味着投标方提供的设备(或系统)完全满足本技术文件的要求。

如有异议，不管是多么微小，都应在投标书中以“对技术文件的意见或与技术文件的差异”为标题的专门章节加以详细描述。

4.投标方提供详细的供货清单，对于属于整套设备运行和施工所必需的部件，即使本技术文件未列出或数目不足，投标方仍须在执行合同时补足。

5.本技术文件所使用的标准如遇与投标方执行的标准不一致时，按较高标准执行。

如果本投标文件与现行使用的有关中国标准以及中国行业标准有明显抵触的条文，投标方应及时书面通知招标方。

如招标方有其他特需要求，应以书面形式提出，经双方讨论、确认后，载于技术协议书。

6.投标方在制造工作开始前提供质量控制计划，制造工作进行到相应阶段时及时通知买方进行现场监造和验证。

7.投标方在投标文件中须提出设备的设计、制造、检验/试验、装配、安装、调试、试运行、验收试验、运行和维护等执行标准清单给确认。

8.投标方在投标文件中须提供最近二年业绩中，与技术文件要求设备相同规格型号产品的鉴定、试验性能数据的证明或国家权威机构对该招标规格型号产品的型试试验报告。

三、.技术服务及试验1、设备安装主要由买方负责，中标方现场指导安装、调试、设备安全正常投运。

2、变压器在出厂前必须进行下例型式试验,变压器在现场安装完毕后必须进行现场试验。

SCB11干式变压器采购项目10kV干式变压器设备招标技术规范书1、概述1.1本技术文件规定了XXXXXXXXXXXXXX供配电项目中SCB11干式变压器的功能设计、结构、性能、安装和试验等方面的技术要求。

本次招标为XX台SCB11变压器。

变压器档次应同等或优于上海ABB变压器有限公司、广州西门子变压器有限公司、苏州施耐德变压器有限公司的产品，上海通用电气广电有限公司生产的变压器，不接受OEM贴牌方式生产的变压器产品。

1.2 本技术文件的技术要求、数据表及附件是所招标设备设计和制造的最低要求。

招标设备的设计、制造及试验应符合国家、国际行业标准和规范的最新版本中的有关规定。

1.3 投标人报价所选用的技术应先进可靠，并具有成功运行业绩。

且在工业化生产实践中证明是先进可靠的，能保证设备在长周期、满负荷条件下稳定运行。

1.4 遵循本技术文件说明的任一条款均不能认为可以解除投标人对所供货物应承担的责任。

当投标人认为招标人的招标文件有相互矛盾时，应尽快以书面形式通知招标人，以便及时澄清。

1.5 所有投标文件和中标后所提供的图纸资料必须采用中文编制。

设计图纸和文件采用的计量单位是国际通用标准计量单位。

1.6 投标人的供货应遵循本技术文件提出的要求，如有偏离应取得招标人的书面认可。

1.7 投标人如果没有以书面形式对本技术文件的条文提出异议，招标人可以认为投标人完全满足本技术文件的要求。

1.8 招标人对上述图纸和资料的认可，不能解除投标人应满足招标人订货单中所要求的责任。

1.9 投标人应遵守并执行中华人民共和国国家技术监督局或行业部门发布实施的有关标准、规范、并在报价文件中列出主要技术标准规范一览表。

1.10 指定品牌制造商应具有设计、制造许可证。

1.11 招标人如发现投标人所提供的设备和材料低于合同规定的标准时，有权要求投标人进行更换，费用由投标人自负。

1.12 招标人有权在招标过程中因设计等原因对参数做局部的修改和调整。

SCB11型干式变压器技术要求（10/0.4KV）
乙方保证提供符合本技术规范书要求和有关最新工业标准的优质产品，即使是在合同签订之后，甲方也有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。

本技术规范书要求所使用的标准如遇与乙方所执行的标准发生矛盾时，按其中较高的标准执行。

本技术规范书要求的条款为订货合同的附件，与合同正文具有同等效力。

一、主要技术参数及要求
1.1 本技术要求提出的是SCB11型10/0.4KV配电变压器最低限度的技术条件，并未对一切技
术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合本技术要求和国家规范及工业标准的优质产品。

1.2 乙方应认真逐项确认下面技术参数响应表（见下表1），不允许乙方擅自更改技术参数要
求。

如有偏差，要求详细填写乙方技术参数偏离表（见附件一表2）。

表1 技术参数响应表。

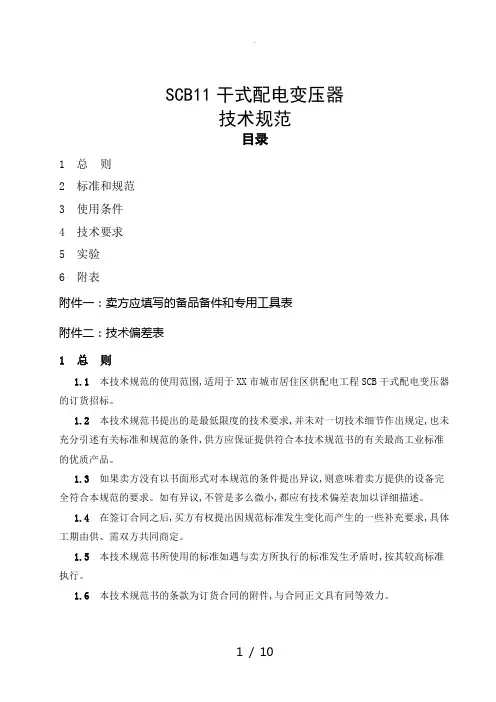

SCB11干式配电变压器技术规范目录1 总则2 标准和规范3 使用条件4 技术要求5 实验6 附表附件一：卖方应填写的备品备件和专用工具表附件二：技术偏差表1 总则1.1本技术规范的使用范围,适用于XX市城市居住区供配电工程SCB干式配电变压器的订货招标。

1.2 本技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条件,供方应保证提供符合本技术规范书的有关最高工业标准的优质产品。

1.3如果卖方没有以书面形式对本规范的条件提出异议,则意味着卖方提供的设备完全符合本规范的要求。

如有异议,不管是多么微小,都应有技术偏差表加以详细描述。

1.4 在签订合同之后,买方有权提出因规范标准发生变化而产生的一些补充要求,具体工期由供、需双方共同商定。

1.5本技术规范书所使用的标准如遇与卖方所执行的标准发生矛盾时,按其较高标准执行。

1.6本技术规范书的条款为订货合同的附件,与合同正文具有同等效力。

2 标准和规范2.1引用标准这些标准应是现行的有效版本,同时在与下述标准各方达成协议的基础上鼓励研究采用下述最新版本的可能性。

表1 引用标准一览表4.1设备的主要参数〔按系列,详见附表14.1.1 变压器名称: SCB11型干式配电变压器。

4.1.2 型号: 全系列.4.1.3 相数: 三相。

4.1.4 内绝缘水平:变压器的每一绕组及中性点端子的内绝缘水平和试验电压见表1。

表1SCB型F级及以上。

4.1.6 保护等级<带外壳时>:IP20。

4.1.7 套管:<1>套管的额定电压：应与变压器的额定电压相适应。

<2>套管的额定电流: 应与变压器的最大负载能力相一致。

<3> 套管的爬电比距:应与变压器的使用条件相适应。

4.2性能要求4.2.1 温升限值:变压器在连续额定容量稳态下的正常温升限值如下:绕组最高温升:按国家标准,详见表2。

表2相邻的材料受到损害的温度。

技术规范书干式变压器技术规范书1．总则1.1本技术规范书适用于干式变压器设备采购。

它提出了变压器的功能设计、结构、性能安装和试验等方面的技术规范。

1.2本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用标准。

我方保证提供满足招标文件和所列标准要求的高质量产品及其相应服务。

1.3本规范书中未尽事项均满足相应国家及行业标准规定。

1.4未尽事宜由双方交流确定。

2．供货范围及数量3.应遵循的标准(有关标准包括但不限于以下最新版本的标准)GB1094.11GB/T10228IEC 60076-114. 正常使用条件4.1环境条件4.1.1 海拔高度不超过1000 m。

4.1.2 环境温度:最高气温： +45℃最热月平均气温： +30℃最高年平均气温： +20℃最低气温： -10℃（户外）/ -5℃（户内）最大日温差： 25K4.1.3 月平均最高相对湿度（25℃）： 90%4.1.4 污秽等级:Ⅲ级4.1.5 安装地点: 户内4.2 系统运行条件4.2.1 系统额定频率：50Hz4.2.2 系统最高运行电压（Um）：10.5kV5.设备规范5.1名称：干式变压器SCB115.2型式：环氧树脂浇注干式。

5.3系统主要参数5.3.1 系统额定电压(Kv)：10KV5.3.2 系统最高工作电压：10.5kV5.3.3 系统额定频率：50Hz5.3.4 系统中性点接地方式：高压侧不接地、低压侧中性点直接接地系统。

5.3.5 安装地点：户内6.技术要求及参数6.1要求6.1.1额定变比及外形要求：b:1000kVA:10±2×2.5％/0.4c:1250kVA:10±2×2.5％/0.46.1.2额定容量：1000kVA 2台；12500 kVA 2台6.1.3阻抗电压：1000KVA: 6%1250KVA: 6%6.1.4变压器外罩的防护等级：IP206.1.5中性点接地方式：直接接地6.1.6冷却方式： AN/AF6.1.7连接组别：1000KVA: D,y111250KVA: D,y116.1.8变压器损耗按国家标准执行，卖方应提供空载损耗、负载损耗、空载电流保证值。

SCB-11型干式变压器技术要求1、适用范围本技术要求适用于地产变电室工程中选用干式变压器设计。

2、引用标准设备制造方应使用最新颁布执行的国家标准、行业标准和IEC标准。

行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。

当以上标准中的条款所涉及的技术要求低于与本技术规范的规定时，应以本技术规范为准。

3、环境条件3.1 海拔高度≤1000米,户内安装。

3.2 环境温度 -10℃--+40℃3.3 日温差 25℃3.4 相对湿度 95%(+25℃)3.5 抗震能力水平加速度 0.3g(正弦波3周)垂直加速度 0.15g(正弦波3周)安全系数 1.674、电力系统条件4.1 额定电压 10千伏4.2 额定频率 50赫兹4.3 最高工作电压 12千伏4.4 中性点接地方式中性点不接地(经消弧线圈接地)或中性点经小电阻接地。

5、型式SCB-11型式线圈应为环氧树脂包封，具备难燃，防火、防爆，无污染。

高压进线为电缆，下进线；低压出线为母线槽，上出线，自带罩壳，风机及温控箱。

6、主要参数:6.1 额定容量（按设计或招标书执行）千伏安6.2 外壳保护等级 IP206.3 冷却方式包封变压器 AN(空气自冷)或AF(风冷)6.4 一次额定电压 10千伏6.5 一次最高工作电压 12千伏6.6 二次额定电压 400伏6.7 额定频率 50赫兹6.8 相数 3相6.9 阻抗电压Uk% 6%6.10 联结组别 Dyn116.11 线圈型式高压铜线绕制/低压铜箔绕制6.12 铁芯硅钢片厚度不应大于0.3毫米，推荐选用0.27毫米厚硅钢片。

铁芯硅钢片采用步进叠片，推荐选用5步进叠片。

6.13 绝缘等级H级绝缘绝缘等级(高压/低压) H/H温升(高压/低压) 100K/100K绝缘系统温度(高压/低压) 180℃/250℃6.14 工频耐压（有效值）5min高压/低压 35千伏/3千伏6.15 冲击耐压（峰值） 75千伏6.16 电压调节:(１).无励磁调压(２).电压调节范围 10*(+3-1)2*2.5%(３).过电压10%时，可连续无负荷运行；过电压 5%时，可连续满负荷运(环境温度+40℃)。

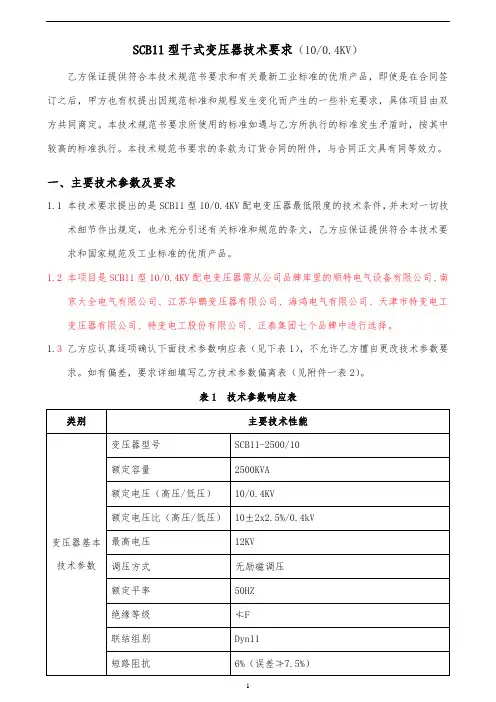

SCB11型干式变压器技术要求（10/0.4KV）
乙方保证提供符合本技术规范书要求和有关最新工业标准的优质产品，即使是在合同签订之后，甲方也有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。

本技术规范书要求所使用的标准如遇与乙方所执行的标准发生矛盾时，按其中较高的标准执行。

本技术规范书要求的条款为订货合同的附件，与合同正文具有同等效力。

一、主要技术参数及要求
1.1 本技术要求提出的是SCB11型10/0.4KV配电变压器最低限度的技术条件，并未对一切技
术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合本技术要求和国家规范及工业标准的优质产品。

1.2 本项目是SCB11型10/0.4KV配电变压器需从公司品牌库里的顺特电气设备有限公司、南
京大全电气有限公司、江苏华鹏变压器有限公司、海鸿电气有限公司、天津市特变电工变压器有限公司、特变电工股份有限公司、正泰集团七个品牌中进行选择。

1.3乙方应认真逐项确认下面技术参数响应表（见下表1），不允许乙方擅自更改技术参数要
求。

如有偏差，要求详细填写乙方技术参数偏离表（见附件一表2）。

表1 技术参数响应表。

SCB11型干式变压器技术要求（10/0.4KV）
乙方保证提供符合本技术规范书要求和有关最新工业标准的优质产品，即使是在合同签订之后，甲方也有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。

本技术规范书要求所使用的标准如遇与乙方所执行的标准发生矛盾时，按其中较高的标准执行。

本技术规范书要求的条款为订货合同的附件，与合同正文具有同等效力。

一、主要技术参数及要求
1.1 本技术要求提出的是SCB11型10/0.4KV配电变压器最低限度的技术条件，并未对一切技
术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合本技术要求和国家规范及工业标准的优质产品。

1.2 本项目是SCB11型10/0.4KV配电变压器需从公司品牌库里的顺特电气设备有限公司、南
京大全电气有限公司、江苏华鹏变压器有限公司、海鸿电气有限公司、天津市特变电工变压器有限公司、特变电工股份有限公司、正泰集团七个品牌中进行选择。

1.3乙方应认真逐项确认下面技术参数响应表（见下表1），不允许乙方擅自更改技术参数要
求。

如有偏差，要求详细填写乙方技术参数偏离表（见附件一表2）。

表1 技术参数响应表。
