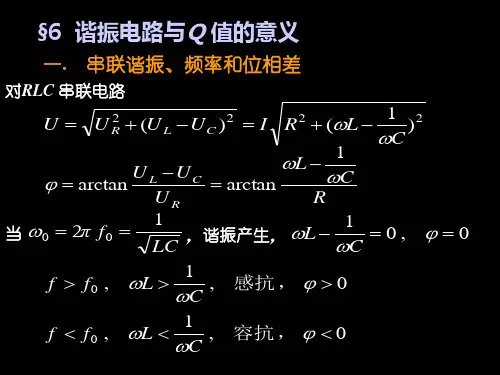

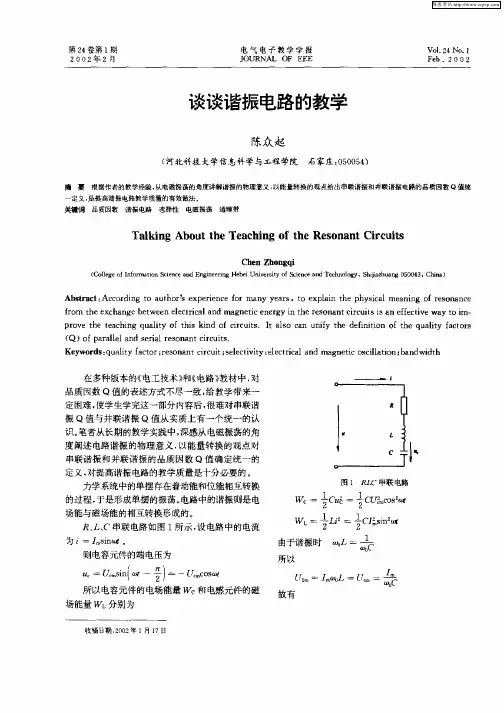

谐振电路和品质因数Q值的物理意义及教学思路

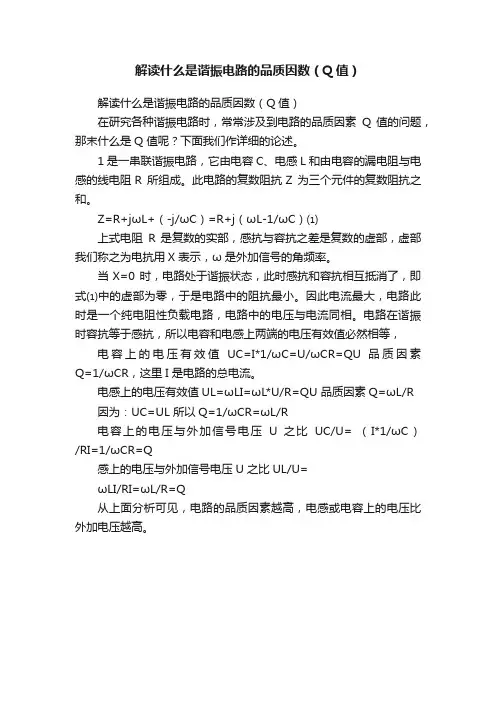

解读什么是谐振电路的品质因数（Q值）
解读什么是谐振电路的品质因数（Q值）
在研究各种谐振电路时，常常涉及到电路的品质因素Q 值的问题，那末什么是Q 值呢？下面我们作详细的论述。

1 是一串联谐振电路，它由电容C、电感L 和由电容的漏电阻与电感的线电阻R 所组成。

此电路的复数阻抗Z 为三个元件的复数阻抗之和。

Z=R+jωL+（-j/ωC）=R+j（ωL-1/ωC）⑴
上式电阻R 是复数的实部，感抗与容抗之差是复数的虚部，虚部我们称之为电抗用X 表示，ω是外加信号的角频率。

当X=0 时，电路处于谐振状态，此时感抗和容抗相互抵消了，即式⑴中的虚部为零，于是电路中的阻抗最小。

因此电流最大，电路此时是一个纯电阻性负载电路，电路中的电压与电流同相。

电路在谐振时容抗等于感抗，所以电容和电感上两端的电压有效值必然相等，电容上的电压有效值UC=I*1/ωC=U/ωCR=QU 品质因素Q=1/ωCR，这里I 是电路的总电流。

电感上的电压有效值UL=ωLI=ωL*U/R=QU 品质因素Q=ωL/R
因为：UC=UL 所以Q=1/ωCR=ωL/R
电容上的电压与外加信号电压U 之比UC/U= （I*1/ωC）/RI=1/ωCR=Q
感上的电压与外加信号电压U 之比UL/U=
ωLI/RI=ωL/R=Q
从上面分析可见，电路的品质因素越高，电感或电容上的电压比外加电压越高。

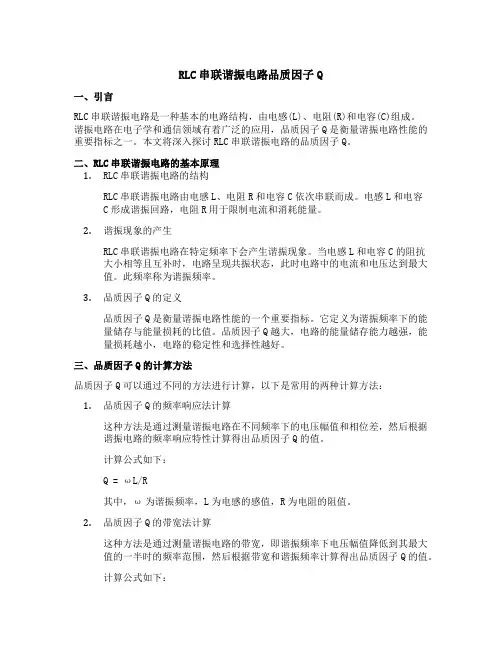

RLC串联谐振电路品质因子Q一、引言RLC串联谐振电路是一种基本的电路结构，由电感(L)、电阻(R)和电容(C)组成。

谐振电路在电子学和通信领域有着广泛的应用，品质因子Q是衡量谐振电路性能的重要指标之一。

本文将深入探讨RLC串联谐振电路的品质因子Q。

二、RLC串联谐振电路的基本原理1.RLC串联谐振电路的结构RLC串联谐振电路由电感L、电阻R和电容C依次串联而成。

电感L和电容C形成谐振回路，电阻R用于限制电流和消耗能量。

2.谐振现象的产生RLC串联谐振电路在特定频率下会产生谐振现象。

当电感L和电容C的阻抗大小相等且互补时，电路呈现共振状态，此时电路中的电流和电压达到最大值。

此频率称为谐振频率。

3.品质因子Q的定义品质因子Q是衡量谐振电路性能的一个重要指标。

它定义为谐振频率下的能量储存与能量损耗的比值。

品质因子Q越大，电路的能量储存能力越强，能量损耗越小，电路的稳定性和选择性越好。

三、品质因子Q的计算方法品质因子Q可以通过不同的方法进行计算，以下是常用的两种计算方法：1.品质因子Q的频率响应法计算这种方法是通过测量谐振电路在不同频率下的电压幅值和相位差，然后根据谐振电路的频率响应特性计算得出品质因子Q的值。

计算公式如下：Q = ωL/R其中，ω为谐振频率，L为电感的感值，R为电阻的阻值。

2.品质因子Q的带宽法计算这种方法是通过测量谐振电路的带宽，即谐振频率下电压幅值降低到其最大值的一半时的频率范围，然后根据带宽和谐振频率计算得出品质因子Q的值。

计算公式如下：Q = f0 / Δf其中，f0为谐振频率，Δf为带宽。

四、品质因子Q的物理意义品质因子Q反映了谐振电路的能量损耗情况和选择性能力。

具体来说，品质因子Q 的物理意义主要包括以下几个方面：1.能量损耗品质因子Q越大，电路的能量损耗越小。

这是因为在谐振频率下，电路中的能量主要储存在电感和电容中，而电阻消耗的能量较少。

因此，高品质因子的电路具有较高的能量储存能力。

LC谐振电路的Q值1. 什么是LC谐振电路？LC谐振电路是由电感（L）和电容（C）构成的串联或并联电路，能够在特定频率下达到电流和电压的最大值。

谐振电路是电路理论中的重要概念，广泛应用于无线通信、调谐电路和滤波器等领域。

其中，Q值是评估谐振电路性能的一个重要参数。

2. Q值的定义Q值是谐振电路的品质因数，用于衡量电路在谐振频率附近的能量损耗情况。

它的定义可以通过电路的能量储存和能量耗散来描述。

3. Q值的计算公式LC谐振电路的Q值可以使用如下公式计算：[ Q = ]其中： - Q：谐振电路的品质因数 - (_0)：谐振频率，即电路共振时的频率 - L：电感的感值 - R：电路的阻抗，包括电感的电阻、电容的串联电阻和外部电路的串联电阻等。

4. Q值的意义和影响因素Q值是评估电路性能和损耗情况的重要指标，具有以下意义：4.1 能量损耗Q值越高，说明电路的能量耗散越小，能量更多地储存在电感和电容中，能量损耗较小。

4.2 带宽Q值越高，谐振电路的带宽越窄，谐振频率附近的信号才能得到有效放大或滤波。

4.3 幅频特性Q值与谐振峰值的宽度和陡度相关，高Q值的谐振电路能提供更陡峭的幅频特性曲线。

Q值受以下因素的影响：4.4 电感与电容的参数电感和电容的感值和串联阻抗对Q值有直接影响。

较大的感值或电容的串联将导致较大的Q值。

4.5 电路的损耗Q值还会受到电感、电容和外部电阻等元件的损耗的影响，损耗越小，Q值越高。

5. Q值的应用Q值在无线通信和频率选择性放大电路等领域有广泛应用。

5.1 无线通信在无线通信系统中，谐振电路的Q值会直接影响通信质量。

高Q值的谐振电路可以提高频率选择性，减小干扰信号对接收信号的影响。

5.2 频率选择性放大电路高Q值的谐振电路可以在特定频率范围内实现放大增益的增强，对所需频率范围内的信号进行放大，而其它频率范围的信号则被抑制。

6. 总结LC谐振电路的Q值是评估电路性能和能量损耗的重要参数，它反映了电路在谐振频率附近的能量储存和能量耗散的情况。

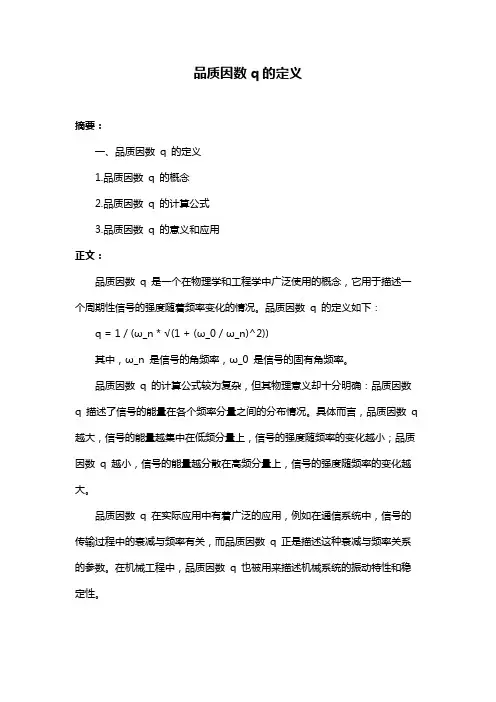

品质因数q的定义
摘要：
一、品质因数q 的定义
1.品质因数q 的概念
2.品质因数q 的计算公式
3.品质因数q 的意义和应用
正文：
品质因数q 是一个在物理学和工程学中广泛使用的概念，它用于描述一个周期性信号的强度随着频率变化的情况。

品质因数q 的定义如下：q = 1 / (ω_n * √(1 + (ω_0 / ω_n)^2))
其中，ω_n 是信号的角频率，ω_0 是信号的固有角频率。

品质因数q 的计算公式较为复杂，但其物理意义却十分明确：品质因数q 描述了信号的能量在各个频率分量之间的分布情况。

具体而言，品质因数q 越大，信号的能量越集中在低频分量上，信号的强度随频率的变化越小；品质因数q 越小，信号的能量越分散在高频分量上，信号的强度随频率的变化越大。

品质因数q 在实际应用中有着广泛的应用，例如在通信系统中，信号的传输过程中的衰减与频率有关，而品质因数q 正是描述这种衰减与频率关系的参数。

在机械工程中，品质因数q 也被用来描述机械系统的振动特性和稳定性。

品质因数-Q值的物理意义及其计算方法1、Q值的定义：Q值是衡量电感器件的主要参数.是指电感器在某一频率的交流电压下工作时,所呈现的感抗与其等效损耗电阻之比.电感器的Q值越高,其损耗越小,效率越高.电感器品质因数的高低与线圈导线的直流电阻、线圈骨架的介质损耗及铁心、屏蔽罩等引起的损耗等有关.也有人把电感的Q值特意降低的,目的是避免高频谐振/增益过大.降低Q值的办法可以是增加绕组的电阻或使用功耗比较大的磁芯.Q值过大,引起电感烧毁,电容击穿,电路振荡.Q很大时,将有VL=VC>>V的现象出现.这种现象在电力系统中,往往导致电感器的绝缘和电容器中的电介质被击穿,造成损失.所以在电力系统中应该避免出现谐振现象.而在一些无线电设备中,却常利用谐振的特性,提高微弱信号的幅值.品质因数又可写成Q=2pi*电路中存储的能量/电路一个周期内消耗的能量通频带BW与谐振频率w0和品质因数Q的关系为:BW=wo/Q,表明,Q大则通频带窄,Q小则通频带宽.Q=wL/R=1/wRC其中:Q是品质因素w是电路谐振时的角频率（2πf）L是电感R是串的电阻C是电容结合自己的实践，对上面进行一下补充由于在天线端都是采用的是RLC并联谐振电路，是在正弦电流激励下工作的所以在计算电感的品质因数Q值时，R值为整个谐振电路的等效阻值，在计算时候要注意下面的是一个案例，很有指导意义！！！！For optimum performance the antenna Q should not exceed 20 and to achievereliable tuning at 125kHz the antenna inductance should be around 700uH. HigherQ and inductance values will still function but with a reduced range andperformance.The formula for calculating Q = 2*pi*fL / Rant = 549 / Rantwhere f = Resonant frequency, 125 kHz, L = Antenna inductance, 700uHRant = Overall antenna resistance = Rdriver + Ra + (Rcu + Rrf)pi = 3.14159 etcRdriver = 3.5 R (from IC spec) and Ra = 22 R (series resistor in antenna loop)Rcu = Resistance of Copper (coil and cable) andRrf = RF resistive component (eddy current losses etc)By measurement at 125kHz, (Rcu + Rrf) = approx 6RTherefore Rant = 3.5 + 22 + 6 = 31.5 Ohms, Q = 549 / 31.5 = 17Max peak antenna current (with 22R series resistor),Iant max = 4Vdd / pi*Rant = 20 / pi*31.5 = 200maMax peak antenna voltage, Uant max = Iant max . (2*pi*fL) = 110v1．电感线圈的串、并联每一只电感线圈都具有一定的电感量。

品质因数-Q值的物理意义及其计算方法1、Q值的定义：Q值是衡量电感器件的主要参数.是指电感器在某一频率的交流电压下工作时,所呈现的感抗与其等效损耗电阻之比.电感器的Q值越高,其损耗越小,效率越高.电感器品质因数的高低与线圈导线的直流电阻、线圈骨架的介质损耗及铁心、屏蔽罩等引起的损耗等有关.也有人把电感的Q值特意降低的,目的是避免高频谐振/增益过大.降低Q值的办法可以是增加绕组的电阻或使用功耗比较大的磁芯.Q值过大,引起电感烧毁,电容击穿,电路振荡.Q很大时,将有VL=VC>>V的现象出现.这种现象在电力系统中,往往导致电感器的绝缘和电容器中的电介质被击穿,造成损失.所以在电力系统中应该避免出现谐振现象.而在一些无线电设备中,却常利用谐振的特性,提高微弱信号的幅值.品质因数又可写成Q=2pi*电路中存储的能量/电路一个周期内消耗的能量通频带BW与谐振频率w0和品质因数Q的关系为:BW=wo/Q,表明,Q大则通频带窄,Q小则通频带宽.Q=wL/R=1/wRC其中:Q是品质因素w是电路谐振时的角频率（2πf）L是电感R是串的电阻C是电容结合自己的实践，对上面进行一下补充由于在天线端都是采用的是RLC并联谐振电路，是在正弦电流激励下工作的所以在计算电感的品质因数Q值时，R值为整个谐振电路的等效阻值，在计算时候要注意下面的是一个案例，很有指导意义！！！！For optimum performance the antenna Q should not exceed 20 and to achievereliable tuning at 125kHz the antenna inductance should be around 700uH. HigherQ and inductance values will still function but with a reduced range andperformance.The formula for calculating Q = 2*pi*fL / Rant = 549 / Rantwhere f = Resonant frequency, 125 kHz, L = Antenna inductance, 700uHRant = Overall antenna resistance = Rdriver + Ra + (Rcu + Rrf)pi = 3.14159 etcRdriver = 3.5 R (from IC spec) and Ra = 22 R (series resistor in antenna loop)Rcu = Resistance of Copper (coil and cable) andRrf = RF resistive component (eddy current losses etc)By measurement at 125kHz, (Rcu + Rrf) = approx 6RTherefore Rant = 3.5 + 22 + 6 = 31.5 Ohms, Q = 549 / 31.5 = 17Max peak antenna current (with 22R series resistor),Iant max = 4Vdd / pi*Rant = 20 / pi*31.5 = 200maMax peak antenna voltage, Uant max = Iant max . (2*pi*fL) = 110v1．电感线圈的串、并联每一只电感线圈都具有一定的电感量。

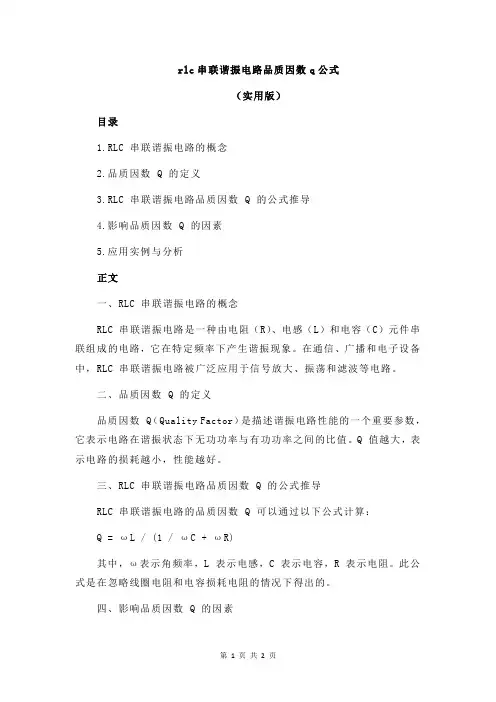

rlc串联谐振电路品质因数q公式（实用版）目录1.RLC 串联谐振电路的概念2.品质因数 Q 的定义3.RLC 串联谐振电路品质因数 Q 的公式推导4.影响品质因数 Q 的因素5.应用实例与分析正文一、RLC 串联谐振电路的概念RLC 串联谐振电路是一种由电阻（R）、电感（L）和电容（C）元件串联组成的电路，它在特定频率下产生谐振现象。

在通信、广播和电子设备中，RLC 串联谐振电路被广泛应用于信号放大、振荡和滤波等电路。

二、品质因数 Q 的定义品质因数 Q（Quality Factor）是描述谐振电路性能的一个重要参数，它表示电路在谐振状态下无功功率与有功功率之间的比值。

Q 值越大，表示电路的损耗越小，性能越好。

三、RLC 串联谐振电路品质因数 Q 的公式推导RLC 串联谐振电路的品质因数 Q 可以通过以下公式计算：Q = ωL / (1 / ωC + ωR)其中，ω表示角频率，L 表示电感，C 表示电容，R 表示电阻。

此公式是在忽略线圈电阻和电容损耗电阻的情况下得出的。

四、影响品质因数 Q 的因素1.电感、电容和电阻的数值：这些元件的数值直接影响品质因数 Q 的大小。

2.谐振频率：当谐振频率越高时，寄生效应越明显，品质因数 Q 会降低。

3.线圈电阻和电容损耗电阻：在实际应用中，线圈电阻和电容损耗电阻会影响品质因数 Q。

五、应用实例与分析假设我们有一个 RLC 串联谐振电路，其中电感 L = 100μH，电容 C = 2.2nF，电阻 R = 10kΩ。

在计算品质因数 Q 时，我们需要先计算谐振频率ω：ω = 1 / √(LC) = 1 / √(100×10^-6 × 2.2×10^-9) = 1000πrad/s然后，我们可以使用品质因数 Q 的公式计算 Q 值：Q = ωL / (1 / ωC + ωR) = 1000π× 100×10^-6 / (1 / (1000π× 2.2×10^-9) + 1000π× 10×10^3) = 7.93从这个例子中可以看出，当 RLC 串联谐振电路的谐振频率为 1000π rad/s时，品质因数Q约为7.93。

品质因数-Q值的物理意义及其计算方法1、Q值的定义：Q值是衡量电感器件的主要参数.是指电感器在某一频率的交流电压下工作时,所呈现的感抗与其等效损耗电阻之比.电感器的Q值越高,其损耗越小,效率越高.电感器品质因数的高低与线圈导线的直流电阻、线圈骨架的介质损耗及铁心、屏蔽罩等引起的损耗等有关.也有人把电感的Q值特意降低的,目的是避免高频谐振/增益过大.降低Q值的办法可以是增加绕组的电阻或使用功耗比较大的磁芯.Q值过大,引起电感烧毁,电容击穿,电路振荡.Q很大时,将有VL=VC>>V的现象出现.这种现象在电力系统中,往往导致电感器的绝缘和电容器中的电介质被击穿,造成损失.所以在电力系统中应该避免出现谐振现象.而在一些无线电设备中,却常利用谐振的特性,提高微弱信号的幅值.品质因数又可写成Q=2pi*电路中存储的能量/电路一个周期内消耗的能量通频带BW与谐振频率w0和品质因数Q的关系为:BW=wo/Q,表明,Q大则通频带窄,Q小则通频带宽.Q=wL/R=1/wRC其中:Q是品质因素w是电路谐振时的角频率（2πf）L是电感R是串的电阻C是电容结合自己的实践，对上面进行一下补充由于在天线端都是采用的是RLC并联谐振电路，是在正弦电流激励下工作的所以在计算电感的品质因数Q值时，R值为整个谐振电路的等效阻值，在计算时候要注意下面的是一个案例，很有指导意义！！！！For optimum performance the antenna Q should not exceed 20 and to achievereliable tuning at 125kHz the antenna inductance should be around 700uH. HigherQ and inductance values will still function but with a reduced range andperformance.The formula for calculating Q = 2*pi*fL / Rant = 549 / Rantwhere f = Resonant frequency, 125 kHz, L = Antenna inductance, 700uHRant = Overall antenna resistance = Rdriver + Ra + (Rcu + Rrf)pi = 3.14159 etcRdriver = 3.5 R (from IC spec) and Ra = 22 R (series resistor in antenna loop)Rcu = Resistance of Copper (coil and cable) andRrf = RF resistive component (eddy current losses etc)By measurement at 125kHz, (Rcu + Rrf) = approx 6RTherefore Rant = 3.5 + 22 + 6 = 31.5 Ohms, Q = 549 / 31.5 = 17Max peak antenna current (with 22R series resistor),Iant max = 4Vdd / pi*Rant = 20 / pi*31.5 = 200maMax peak antenna voltage, Uant max = Iant max . (2*pi*fL) = 110v1．电感线圈的串、并联每一只电感线圈都具有一定的电感量。

谐振电路品质因数的定义及其计算摘要：本论文主要介绍谐振电路品质因数的定义及其计算方法。

品质因数是评价谐振电路中损耗与带通特性的重要指标，本文首先阐述了品质因数的物理意义，并介绍了品质因数的数学定义。

接着，本文详细介绍了品质因数的计算方法，包括利用谐振峰的带宽和共振频率、利用阻抗比和利用负载电感等几种常用的计算方式。

最后，本文对品质因数的应用进行了简要介绍，并总结了品质因数的意义和实际意义，为读者深入理解品质因数提供了帮助。

关键词：谐振电路；品质因数；带通特性；损耗；计算正文：一、品质因数的物理意义在谐振电路中，品质因数是电路带通特性以及损耗大小的重要指标。

通俗而言，品质因数可以用来评估电路质量的好坏，若品质因数越高，那么电路的损耗就越小，通道的带宽就越窄，其通过的信号的能量就越集中，相反，若品质因数越低，电路的损耗就越大，通道的带宽就越宽，其通过的信号能量就会分散。

因此，我们可以把品质因数看作谐振电路带通特性的一种特定的测度方法。

二、品质因数的数学定义品质因数是谐振电路通过脉冲等外部激励后，实际发生的谐振现象与理论谐振发生的误差比值的物理量。

它可以用公式来计算：Q=ω0L/R其中，Q代表品质因数，ω0代表共振角频率，L代表电路的inductance值，R代表电路的电阻值。

品质因数Q越高，说明损耗越小，通道带宽越窄；品质因数Q越低，说明损耗越大，通道带宽越宽。

三、品质因数的计算方法一般来说，对于谐振电路的品质因数可以通过多种方法进行计算，而下面我们就来介绍谐振电路品质因数的3种常用计算方法。

1. 利用谐振峰的带宽和共振频率在谐振曲线上，共振频率附近谐振现象最为剧烈，也就是此时电路局部阻抗最大。

因此，可以在共振频率附近寻找谐振峰并计算谐振峰宽度，然后通过以下公式计算品质因数：Q=ω0/BW其中，Q代表品质因数，ω0代表共振角频率，BW代表谐振峰带宽。

2. 利用阻抗比在谐振电路中，电感和电容的阻抗比可以用来计算品质因数，公式如下：Q=L/Cω0^2其中，Q代表品质因数，L代表电路的inductance值，C代表电路的电容值，ω0代表共振角频率。

简述品质因数的物理含义及lc串并联谐振回路q的计算方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!简述品质因数的物理含义及LC串并联谐振回路Q的计算方法品质因数（Q factor）是电路中一个重要的物理量，用以描述能量储存和损耗的比例。

[品质因数的物理意义]品质因数篇一: 品质因数-Q值的物理意义及其计算方法品质因数-Q值的物理意义及其计算方法1、Q值的定义：Q值是衡量电感器件的主要参数.是指电感器在某一频率的交流电压下工作时,所呈现的感抗与其等效损耗电阻之比.电感器的Q值越高,其损耗越小,效率越高.电感器品质因数的高低与线圈导线的直流电阻、线圈骨架的介质损耗及铁心、屏蔽罩等引起的损耗等有关.也有人把电感的Q值特意降低的,目的是避免高频谐振/增益过大.降低Q值的办法可以是增加绕组的电阻或使用功耗比较大的磁芯.Q值过大,引起电感烧毁,电容击穿,电路振荡.Q很大时,将有VL=VC>>V的现象出现.这种现象在电力系统中,往往导致电感器的绝缘和电容器中的电介质被击穿,造成损失.所以在电力系统中应该避免出现谐振现象.而在一些无线电设备中,却常利用谐振的特性,提高微弱信号的幅值.品质因数又可写成Q=2pi*电路中存储的能量/电路一个周期内消耗的能量通频带BW与谐振频率w0和品质因数Q的关系为:BW=wo/Q,表明,Q大则通频带窄,Q小则通频带宽.Q=wL/R=1/wRC其中:Q是品质因素w是电路谐振时的角频率L是电感R是串的电阻C是电容结合自己的实践，对上面进行一下补充由于在天线端都是采用的是RLC并联谐振电路，是在正弦电流激励下工作的所以在计算电感的品质因数Q值时，R值为整个谐振电路的等效阻值，在计算时候要注意下面的是一个案例，很有指导意义！！！！For optimum performance the antenna Q should not exceed 20 and to achievereliable tuning at 125kHz the antenna inductance should be around 700uH. HigherQ and inductance values will still function but with a reduced range andperformance.The formula for calculating Q = 2*pi*fL / Rant = 549 / Rantwhere f = Resonant frequency, 125 kHz, L = Antenna inductance,700uHRant = Overall antenna resistance = Rdriver + Ra +pi = 3.14159 etcRdriver = 3.5 R and Ra = 22 RRcu = Resistance of Copper andRrf = RF resistive componentBy measurement at 125kHz, = approx 6RTherefore Rant = 3.5 + 22 + 6 = 31.5 Ohms, Q = 549 / 31.5 = 17Max peak antenna current ,Iant max = 4Vdd / pi*Rant = 20 / pi*31.5 = 200maMax peak antenna voltage, Uant max = Iant max . = 110v1．电感线圈的串、并联每一只电感线圈都具有一定的电感量。

品质因数q的物理意义
品质因数q的物理意义，说起来有点像在探讨宇宙间的奥秘，其实就是在讲述我们生活中的点滴小事。

咱们把这个“q”理解成一种“品质充电器”，它能给事物充电，让它们变得更好用，更有用处。

想象一下，你在家里煮面条，用的是电磁炉。

这时候，品质因数q就像是调节电磁炉火力的旋钮，可以让你的水开得更快，面条煮得更烂，总之就是让你吃到更好吃的面条。

再比如，你在游戏里打怪兽，品质因数q就像是你的角色装备的升级道具，它能让你的剑更锋利，盾更坚固，总之就是让你在游戏里变得更强大，打怪更轻松。

生活中的品质因数q也是无处不在的。

比如，你去商店买东西，服务态度好不好，商品质量优不优，这些都可以用品质因数q来衡量。

q高的地方，服务周到，货品新鲜；q低的地方，那就呵呵了，说不定还会踩雷呢。

人和人之间的交流也能看出品质因数q的高低。

有的人说话温柔体贴，q高到让人感动；有的人说话刻薄无情，q低到让人想立刻离开。

品质因数q还能影响到我们的生活品质。

比如，你去旅游，选个好酒店，q高的地方，服务周到，环境优美；q低的地方，可能会有点糟糕，不一定能睡个好觉。

品质因数q就是在说事物的好坏程度。

q高，好事物多多，生活美满；q低，那就呵呵了，事物不尽如人意。

无论是吃饭、打游戏还是旅行，品质因数q都像是一把魔法钥匙，能打开幸福的大门。

所以，我们要时刻关注这个q，让它在我们生活中发挥最大的作用。

记住，q高，幸福多多；q低，呵呵了，还是多多提升吧！。

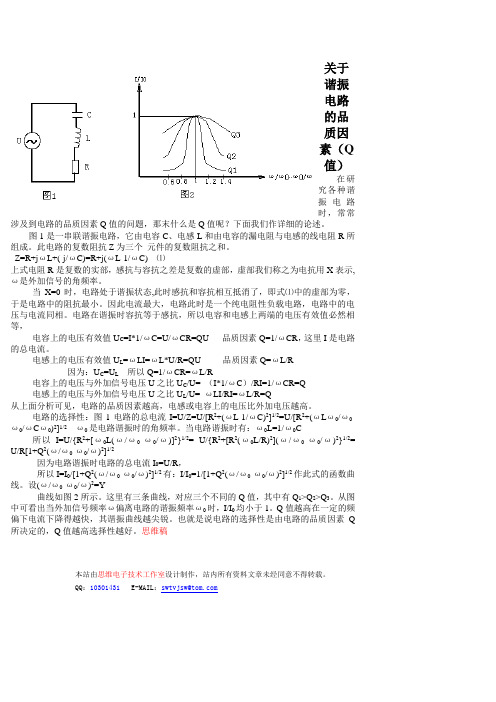

关于谐振电路的品质因素（Q值）在研究各种谐振电路时，常常涉及到电路的品质因素Q值的问题，那末什么是Q值呢？下面我们作详细的论述。

图1是一串联谐振电路，它由电容C、电感L和由电容的漏电阻与电感的线电阻R所组成。

此电路的复数阻抗Z为三个元件的复数阻抗之和。

Z=R+jωL+(-j/ωC)=R+j(ωL-1/ωC) ⑴上式电阻R是复数的实部，感抗与容抗之差是复数的虚部，虚部我们称之为电抗用X表示, ω是外加信号的角频率。

当X=0时，电路处于谐振状态,此时感抗和容抗相互抵消了，即式⑴中的虚部为零，于是电路中的阻抗最小。

因此电流最大，电路此时是一个纯电阻性负载电路，电路中的电压与电流同相。

电路在谐振时容抗等于感抗，所以电容和电感上两端的电压有效值必然相等，电容上的电压有效值U C=I*1/ωC=U/ωCR=QU 品质因素Q=1/ωCR，这里I是电路的总电流。

电感上的电压有效值U L=ωLI=ωL*U/R=QU 品质因素Q=ωL/R因为：U C=U L所以Q=1/ωCR=ωL/R电容上的电压与外加信号电压U之比U C/U= （I*1/ωC）/RI=1/ωCR=Q电感上的电压与外加信号电压U之比U L/U= ωLI/RI=ωL/R=Q从上面分析可见，电路的品质因素越高，电感或电容上的电压比外加电压越高。

电路的选择性：图1电路的总电流I=U/Z=U/[R2+(ωL-1/ωC)2]1/2=U/[R2+(ωLω0/ω0-ω0/ωCω0)2]1/2ω0是电路谐振时的角频率。

当电路谐振时有：ω0L=1/ω0C 所以I=U/{R2+[ω0L(ω/ω0-ω0/ω)]2}1/2= U/{R2+[R2(ω0L/R)2](ω/ω0-ω0/ω)2}1/2= U/R[1+Q2(ω/ω0-ω0/ω)2]1/2因为电路谐振时电路的总电流I0=U/R，所以I=I0/[1+Q2(ω/ω0-ω0/ω)2]1/2有：I/I0=1/[1+Q2(ω/ω0-ω0/ω)2]1/2作此式的函数曲线。
