RLC电路的阻抗特性和谐振电路

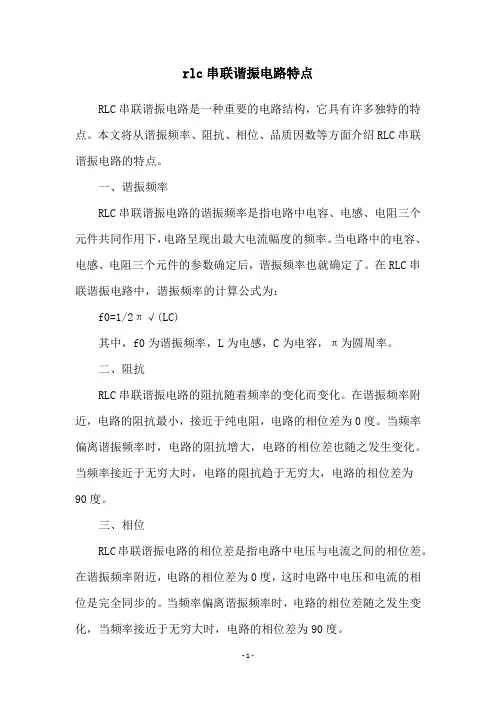

rlc串联谐振电路特点RLC串联谐振电路是一种重要的电路结构，它具有许多独特的特点。

本文将从谐振频率、阻抗、相位、品质因数等方面介绍RLC串联谐振电路的特点。

一、谐振频率RLC串联谐振电路的谐振频率是指电路中电容、电感、电阻三个元件共同作用下，电路呈现出最大电流幅度的频率。

当电路中的电容、电感、电阻三个元件的参数确定后，谐振频率也就确定了。

在RLC串联谐振电路中，谐振频率的计算公式为：f0=1/2π√(LC)其中，f0为谐振频率，L为电感，C为电容，π为圆周率。

二、阻抗RLC串联谐振电路的阻抗随着频率的变化而变化。

在谐振频率附近，电路的阻抗最小，接近于纯电阻，电路的相位差为0度。

当频率偏离谐振频率时，电路的阻抗增大，电路的相位差也随之发生变化。

当频率接近于无穷大时，电路的阻抗趋于无穷大，电路的相位差为90度。

三、相位RLC串联谐振电路的相位差是指电路中电压与电流之间的相位差。

在谐振频率附近，电路的相位差为0度，这时电路中电压和电流的相位是完全同步的。

当频率偏离谐振频率时，电路的相位差随之发生变化，当频率接近于无穷大时，电路的相位差为90度。

四、品质因数品质因数是衡量电路谐振特性的一个重要参数。

在RLC串联谐振电路中，品质因数是指电路中储存能量与电路中损耗能量的比值。

品质因数越大，电路的谐振特性越好，谐振幅度越大。

品质因数的计算公式为：Q=1/R√(L/C)其中，Q为品质因数，R为电路中的电阻，L为电感，C为电容。

总之，RLC串联谐振电路具有谐振频率确定、阻抗变化、相位差变化、品质因数等独特特点。

在实际应用中，我们可以根据这些特点来设计和分析电路，提高电路的性能和稳定性。

实验三 RLC 串联电路的谐振一、实验目的1. 通过对电路谐振现象的探讨，进一步理解串联谐振电路的特点。

2. 学习串联电路频率特性曲线的绘制。

3. 了解品质因数Q 对谐振曲线的影响。

二、实验原理与说明 1. RLC 串联电路电路如图2-2-26所示，在正弦电压作用下，电路的阻抗Z 为 ||)1(Z jX R CL j R Z =+=-+=ωω 当CL ωω1=时，阻抗虚部为零，ϕ为零，端口电压与电流同相，电路处于谐振状态，谐振角频率为LC10=ω 谐振频率为LCf π210=当电路参数一定时，改变电源频率而实现谐振，称为变频调谐。

2. 串联电路在谐振点的特点（1）谐振时回路总阻抗R Z =为最小，ϕ为零，回路呈电阻性。

（2）当电路电压U 一定时，串联电路电流在谐振点最大，RU I I ==0。

（3）CL 001ωω=，谐振时电感电压和电容电压大小相等、相位相反，即 .00...U jQ L j RU L j I U LO ===ωω.1..0U jQ C j IU CO -==ω 式中，CL R R U U Q LO 10===ω,称为品质函数。

（4）谐振时电阻电压R U .等于总电压U .。

3. 电流谐振曲线电路中电流与电源频率的关系称为幅频率特性，表明其关系的特性曲线称为电流谐振曲线，表达式为)1(22|)(|)(CL R R Z UI ωωωω-+==)(100220ωωωω-+=Q I式中，ω为谐振角频率，当U 为常数，L 、C 一定时，电流谐振曲线如图2-2-27所示，品质因数高的曲线陡。

4. U L 与U C 的频率特性电感电压和电容电压的频率特性如图2-2-28所示，其图形也与Q 值有关，当Q >0.707时，U L 与U C 才出现峰值，并且均在谐振点附近。

他们与角频率关系为()CL R LULI U L ωωωω122-+==()CL R U CI LU C ωωωω11122-+==三、实验任务（1) 自拟实验线路，用变频调谐方法实现谐振，测量谐振点的电压U RO (电阻电压）、U LO （电感电压）、U CO （电容电压），并将结果记入表2-2-11中。

rlc串联并联谐振电路特点串联并联谐振电路特点及其应用串联谐振电路是由电感、电容和电阻元件组成的。

当电感、电容和电阻元件串联形成的电路中谐振频率与输入信号频率相匹配时，电路会表现出特殊的特点。

首先，串联谐振电路具有频率选择性。

当输入信号频率接近谐振频率时，电路中的电感和电容元件形成回路，实现能量的存储与释放，从而增强了电路的响应。

而在其他频率下，电路中的电感和电容元件起到阻抗的作用，导致电压幅度减小，电路的响应则减弱。

其次，串联谐振电路具有阻抗最小的特点。

在谐振频率时，电感和电容元件的阻抗对消，电路中总的阻抗最小。

这导致电路对输入信号的阻抗较低，使得电路能够吸收更多的能量，从而达到最大的电流和电压响应。

另外，串联谐振电路还具有相位特性。

在电路的谐振频率时，电阻元件的电压与电流处于同相位，而电感元件的电压与电流处于相位滞后90度，电容元件的电压与电流处于相位超前90度。

这种相位特性可以被用来滤波和频率选择的应用。

并联谐振电路与串联谐振电路类似，只是电感和电容元件是并联连接的。

并联谐振电路具有的特点与串联谐振电路类似，但其频率选择性与阻抗最小点的位置相反。

在并联谐振电路中，电路在谐振频率时具有最大的阻抗，而在其他频率下阻抗较低。

串联和并联谐振电路在实际应用中具有广泛的用途。

它们可以作为滤波器、频率选择器和信号调节器使用。

谐振电路也常用于无线传输系统、天线系统、音频放大器以及其他需要特定频率响应的电子设备中。

总之，串联和并联谐振电路具有频率选择性、阻抗最小的特点，并且可以应用于多种电子设备中。

通过合理设计和搭建谐振电路，可以实现各种功能的电路响应。

RLC电路分析RLC串联电路谐振分析
RLC电路是由电阻（R）、电感（L）和电容（C）组成的电路。

在RLC串联电路中，这些元素分别串联在一起，电源被连接在电路的两端，如图所示。

在RLC电路中，电源提供了一个交流电压源V，该电压源产生的交流电压将导致电容C 和电感L中的电荷来回摆动，因为电阻R将转换为热能而不导致电荷运动。

当电源施加的频率f改变时，RLC串联电路的阻抗（Z）也会改变。

在某些频率下，电路的阻抗可以降至最小值。

这种情况被称为RLC电路的谐振状态。

在串联RLC电路中，当
电路处于谐振状态时，电路中电流的振动将能够达到最大值。

要分析RLC串联电路的谐振状态，我们可以使用以下公式：
谐振频率（f0）= 1 / 2π √（LC）
其中，f0是电路谐振的频率，L和C分别表示电路中的电感和电容，R表示电路中的电阻。

质量因数（Q）是一个无量纲的数字，它描述了电路在谐振时的“质量”。

高质量因数表明电路具有低损耗和强谐振。

当电路达到谐振状态时，电路中的电压最大，电流也最大。

在谐振状态下，电路对频率的响应非常敏感，任何频率的微小偏差都将导致电路不再处于
谐振状态。

要确定RLC电路的谐振频率和质量因数，我们需要测量电路的L、C和R值，并使用上述公式计算。

一旦知道了电路的谐振频率和质量因数，我们就可以根据需要选择适当的电
路元件来调整电路的性能。

总之，在RLC串联电路中，当电路处于谐振状态时，电路中电流的振动将能够达到最
大值。

了解这些概念及其实际应用非常重要，尤其是在设计和调试电路的过程中。

《电路基础》R —L —C 元件的阻抗特性和谐振电路实验一． 实验目的1．通过实验进一步理解R ，L ，C 的阻抗特性，并且练习使用信号发生器和示波器2．了解谐振现象，加深对谐振电路特性的认识3．研究电路参数对串联谐振电路特性的影响4．理解谐振电路的选频特性及应用5．掌握测试通用谐振曲线的方法二． 实验原理与说明1．正弦交流电路中，电感的感抗X L = ωL = 2πfL ，空心电感线圈的电感在一定频率范围内可认为是线性电感，当其电阻值r 较小，有r << X L 时，可以忽略其电阻的影响。

电容器的容抗Xc= 1 / ωC = 1 / 2πfC 。

当电源频率变化时，感抗X L 和容抗Xc 都是频率f 的函数，称之为频率特性（或阻抗特性）。

典型的电感元件和电容元件的阻抗特性如图11-1。

X0 f 0 f(a) 电感的阻抗特性 (b) 电容的阻抗特性图11-1+ L C − 0 0(a) 测量电感阻抗特性的电路 (b) 测量电容阻抗特性的电路图11-22．为了测量电感的感抗和电容的容抗，可以测量电感和电容两端的电压有效值及流过它们的电流有效值。

则感抗X L = U L / I L ，容抗Xc = Uc / Ic 。

当电源频率较高时，用普通的交流电流表测量电流会产生很大的误差，为此可以用电子毫伏表进行间接测量得出电流值。

在图11-2的电感和电容电路中串入一个阻值较准确的取样电阻R 0，先用毫伏表测量取样电阻两端的电压值，再换算成电流值。

如果取样电阻取为1Ω，则毫伏表的读数即为电流的值，这样小的电阻在本次实验中对电路的影响是可以忽略的。

3．在图11-3所示的RLC 串联电路中，当外加角频率为ω的正弦电压U 时，电路中的电流为 )(1'C L j R U Iωω-+= 式中，'R = R + r ，r 为线圈电阻。

当ωL=1/ωC 时，电路发生串联谐振，谐振频率为：f 0 = LCπ21。

rlc并联谐振电路rlc并联谐振电路是一种重要的电路结构，它由电阻（R）、电感（L）和电容（C）三个元件组成，并且这三个元件是并联连接的。

在这篇文章中，我们将详细介绍rlc并联谐振电路的基本原理、特性以及应用。

我们来了解一下rlc并联谐振电路的基本原理。

在电路中，电感元件会产生感抗，电容元件会产生容抗，而电阻元件会产生电阻。

当这三个元件并联连接时，它们共同决定了电路的特性。

当电路中加入交流电源时，rlc并联谐振电路的电阻、电感和电容将产生对电流的不同阻碍。

当频率为特定值时，电路的阻抗将达到最小值，这就是谐振频率。

在谐振频率下，电路中的电感和电容元件将形成一个共振回路，电流将达到最大值。

接下来，我们来讨论一下rlc并联谐振电路的特性。

首先是谐振频率。

谐振频率可以通过以下公式计算得出：f = 1 / (2π√(LC))其中，f为谐振频率，L为电感的值，C为电容的值，π为圆周率。

其次是谐振的带宽。

带宽是指在谐振频率附近，电路的阻抗仍然很小的一段频率范围。

带宽可以通过以下公式计算得出：BW = f2 - f1其中，BW为带宽，f1和f2分别为电路阻抗为谐振阻抗的两个频率。

rlc并联谐振电路还具有选择性增强的特性。

在谐振频率附近，电路对特定频率的信号具有较大增益，而对其他频率的信号则具有较小增益。

这种特性使得rlc并联谐振电路在通信领域中有着重要的应用，例如用于选择性放大特定频率的信号。

除了在通信领域中的应用外，rlc并联谐振电路还广泛应用于许多其他领域。

例如，在音频设备中，它可以用于音频滤波器的设计。

在电力系统中，它可以用于电力因数校正和电力滤波器的设计。

在电子设备中，它可以用于频率选择性放大器的设计。

rlc并联谐振电路是一种重要的电路结构，具有谐振频率、带宽和选择性增强等特性。

它在通信、音频、电力和电子等领域中有着广泛的应用。

通过深入理解rlc并联谐振电路的原理和特性，我们可以更好地应用它，并且为各种应用提供更好的解决方案。

rlc串联谐振电路阻抗
在电路理论中，RLC串联谐振电路是一种重要的电路结构，它由电阻（R）、电感（L）和电容（C）依次串联而成。

下面将介绍RLC串联谐振电路的阻抗特性：
1. 阻抗定义：
电路的阻抗（Z）是指电路对交流电信号的阻碍程度。

它是一个复数，包括阻抗的实部（电阻）和虚部（电抗）。

2. 阻抗元件特性：
-电阻（R）：在RLC电路中，电阻对交流信号不会产生频率依赖性，其阻抗等于其电阻值。

-电感（L）：电感对频率敏感，其阻抗与频率成正比，即ZL = jωL，其中j为虚数单位，ω为角频率，L为电感值。

-电容（C）：电容对频率敏感，其阻抗与频率成反比，即ZC = 1 / (j ωC)，其中j为虚数单位，ω为角频率，C为电容值。

3. 谐振频率：
在RLC串联谐振电路中，当电感和电容的阻抗相等时，电路达到
谐振状态。

此时，谐振频率（f0）满足以下关系式：
1 / (2π√(LC)) = 1 / (ω0C) = ω0L
其中，ω0 = 2πf0为角频率，C为电容值，L为电感值。

4. 谐振状态下的阻抗：
在谐振频率下，电路的总阻抗为实数，电路呈现纯电阻特性。

其阻抗大小等于电阻值，即|Z| = R。

综上所述，RLC串联谐振电路的阻抗在非谐振状态下主要由电阻、电感和电容的阻抗共同决定，而在谐振状态下，整个电路的阻抗呈现纯电阻特性，等于电阻值。

理解RLC串联谐振电路的阻抗特性有助于设计和分析电路，为电子工程领域提供了基础和指导。

（以上内容仅供参考，如涉及具体应用和计算，请遵循相关科学原理和专业指导。

）。

R、L、C串/并联谐振电路的特性分析及应用摘要：本文对RLC串联、RLC并联及RL-C并联三种谐振电路的阻抗Z、谐振频率 、及品质因数Q三种特性进行了分析。

其中品质因数Q是电路在谐振状态下最为重要的电路特性，我们从Q的几种定义出发，着重研究了它对三种最基本的谐振电路的几个重要影响。

同时简单介绍了串/并联谐振电路在生活中的具体应用。

关键词：谐振电路；谐振特性；品质因数目录0 引言： (1)1 RLC串联与RLC并联及RL-C并联电路阻抗及谐振频率 (2)1.1 RLC串联电路的阻抗及谐振频率 (2)1.2 RLC并联电路的阻抗及谐振频率 (2)1.3 RL-C并联电路的阻抗及谐振频率 (3)2 R、L、C串/并联电路的品质因数Q (3)2.1 电路的品质因数Q (3)2.2 谐振电路的品质因数Q的几点重要性 (4)2.2.1 Q对回路中能量交换及能量储存的影响 (4)2.2.2 Q值与谐振电路的选择性 (4)2.2.2.1 Q值与串联谐振电路的选择性 (4)2.2.2.2 Q值与RL-C并联谐振电路的选择性 (6)2.2.2.3 RLC并联谐振回路与RL-C并联谐振回路的品质因数的统一性 (8)3 谐振电路在生活中的应用 (11)0 引言：构成各种复杂电路的基础通常是RLC 串/并联谐振电路，本文就简单介绍了其三种连接方式如图，而了解这些基本电路的频率特性对于理解更复杂的电路甚至实用电路是非常有益的,并且对于深入了解其它重要的相关特性是十分有帮助的。

本文简单阐述了下面三种电路图的Z 、ω及Q 以及一些具体实际的应用。

下面是R 、L 、C 串/并联谐振电路的简图，如图1，图2，图3所示。

•R U•L U＋•U•C U图1,串联谐振电路RLC•U— 图2，并联谐振电路RLC图3,并联谐振电路C RL -1 RLC 串联与RLC 并联及RL-C 并联电路阻抗及谐振频率 1.1 RLC 串联电路的阻抗及谐振频率由图1知RLC 串联电路的复阻抗Z 和阻抗z 分别为()()22111CL R z L L j R C jL j R Z ωωωωωω-+=-+=-+=电路中的I 和z 以及U 之间的关系为：()221CL R U zU I ωω-+==(1)由于谐振时01=-C L ωω，故谐振时的电流 R U I I =00为。

rlc并联谐振电路的特点RLC并联谐振电路是由电阻器（R）、电感器（L）和电容器（C）三个元件组成的电路。

当电路中的这三个元件处于并联状态时，电路呈现出谐振的现象。

本文将探讨RLC并联谐振电路的特点。

一、谐振频率RLC并联谐振电路的特点之一是其谐振频率。

通常，谐振频率由电感、电容和电阻的值共同决定。

其计算公式为：f = 1 / (2π√LC)其中f表示谐振频率，L表示电感值，C表示电容值，π表示圆周率。

当电路中的电感值或电容值发生变化时，谐振频率也会相应地发生变化。

一般而言，增加电感值或减少电容值会增加谐振频率，而减少电感值或增加电容值会减少谐振频率。

二、阻抗特性另一个RLC并联谐振电路的特点是其阻抗特性。

当电路中的电容器和电感器并联时，电容器会存储电荷并产生电场，电感器则会产生磁场。

在谐振频率下，这两种场的能量将互相转换并保持谐振。

此时电路的总阻抗为最小值，而且只有电阻器对电路的总阻抗有影响。

同时，当电路的阻抗达到最小值时，电路中的电流会达到最大值。

三、质量因数质量因数是一个很重要的参数，用来描述电路在谐振频率下的能量耗散情况。

通常，质量因数的计算公式为：Q = 2πfL / R其中Q表示质量因数，f表示谐振频率，L表示电感器的值，R表示电阻的值。

当电路中的电阻值大于0时，电路的质量因数将小于无阻尼时的质量因数（一个理想的电路，在理想的情况下不存在能量耗散）。

因此，电路的质量因数可以看作是电路中的能量的有限损失程度。

四、带宽特性带宽是指电路在频率范围内的可用功率或信号传输能力。

在RLC并联谐振电路中，可以通过对谐振频率进行调整来控制电路的带宽。

电路的带宽可以通过谐振频率和Q值计算得出。

一般而言，当电路的质量因数越高时，带宽越小，电路的信号传输能力也越强。

五、应用特点RLC并联谐振电路由于其谐振特性，被广泛应用于各种电子设备中，包括通信、放大、滤波等领域。

在通信领域，RLC并联谐振电路可以用于滤波器，以帮助提高信号的传输质量和防止信号干扰。

rlc串联电路谐振特点
RLC串联电路谐振特点如下：
1. 电路的阻抗最小并呈电阻性：在谐振状态下，电感和电容的阻抗相互抵消，使得电路总阻抗最小。

此时，电路中的电流最大。

2. 电容和电感两端产生高电压：在谐振状态下，电感和电容之间的电流相互交换，导致电容和电感两端电压幅值增大，可能产生高电压。

3. 谐振频率固定：RLC串联电路的谐振频率取决于电路元件的参数，如电感、电容和电阻的数值。

在特定条件下，电路的谐振频率固定不变。

4. 能量在储能元件间转换：在谐振过程中，电能会在电感和电容之间来回转换。

电阻元件则负责消耗部分电能，转化为热能。

5. 电压和电流相位相同：在谐振状态下，电路中的电压和电流波形相位相同，呈正弦分布。

6. 谐振稳定性：RLC串联电路在谐振状态下具有稳定性，即当外部干扰导致谐振频率发生变化时，电路会自动调整至新的谐振状态。

总之，RLC串联电路的谐振特点表现为阻抗最小、电流最大、电容和电感两端产生高电压、谐振频率固定、能量在储能元件间转换、电压和电流相位相同以及谐振稳定性。

rlc串联谐振电路阻抗
（最新版）
目录
1.RLC 串联谐振电路的概念
2.RLC 串联谐振电路的阻抗特性
3.RLC 串联谐振电路的谐振频率
4.RLC 串联谐振电路的应用
正文
一、RLC 串联谐振电路的概念
RLC 串联谐振电路是一种由电阻（R）、电感（L）和电容（C）串联组成的电路。

当电路中的电阻、电感和电容满足特定条件时，电路会发生谐振现象，即电路中的电流和电压呈现周期性变化。

在 RLC 串联谐振电路中，阻抗最小，电流最大。

二、RLC 串联谐振电路的阻抗特性
在 RLC 串联谐振电路中，当电路发生谐振时，电路的总阻抗等于纯电阻值，即阻抗最小。

这是因为在谐振状态下，电感和电容的电压相位相反，相互抵消，从而使得电路的总阻抗最小。

三、RLC 串联谐振电路的谐振频率
RLC串联谐振电路的谐振频率可以通过公式1/(2π√(LC))计算。

其中，L表示电感，C表示电容。

在谐振频率处，电路的阻抗最小，电流最大。

四、RLC 串联谐振电路的应用
RLC 串联谐振电路在电子工程中有广泛的应用，如无线通信、广播电视、音响设备等领域。

在通信领域，RLC 谐振电路常用于制作滤波器、振
荡器等；在广播电视领域，RLC 谐振电路用于制作电视信号发生器；在音响设备中，RLC 谐振电路用于制作扬声器等。

总之，RLC 串联谐振电路是一种具有特殊阻抗特性和谐振频率的电路，广泛应用于电子工程领域。

rlc并联谐振电路阻抗什么是rlc并联谐振电路rlc并联谐振电路是由电感(L)、电容(C)和电阻(R)组成的并联电路。

当此电路接通交流电源时，电感、电容和电阻之间会产生共振现象。

rlc并联谐振电路的阻抗公式rlc并联谐振电路的阻抗可以由以下公式计算：Z = R / √(1 + (ωL - 1 / ωC)^2)其中，Z表示电路的阻抗，R表示电阻的阻抗，L表示电感的阻抗，C表示电容的阻抗，ω表示交流电信号的角频率。

rlc并联谐振电路的工作原理当电路的角频率等于谐振频率(ω0)时，电路会处于谐振状态。

此时，电感和电容的阻抗分别相互抵消，电路的总阻抗最小。

当电路处于谐振状态时，电流达到最大值，并且与电压同相位。

rlc并联谐振电路的特性rlc并联谐振电路有以下几个特性：1.最大电流：当电路处于谐振状态时，电流达到最大值。

电流的大小取决于电源电压、电阻和电路的品质因数。

2.相位关系：在谐振频率处，电阻、电感和电容之间的相位关系为零。

3.频率选择性：当电路处于谐振状态时，它对特定的频率具有较低的阻抗。

这意味着电路可以选择通过特定频率的信号，而对其他频率的信号有较高的阻抗。

rlc并联谐振电路的应用rlc并联谐振电路在实际应用中有广泛的用途，包括但不限于以下几个领域：1.通信：rlc并联谐振电路可以用于滤波器，用于选择特定频率的信号，过滤掉其他频率的干扰信号。

2.放大器：rlc并联谐振电路可以用作放大器的输入或输出网络，来增强或衰减特定频率的信号。

3.调谐电路：rlc并联谐振电路可以用于调谐电路，用于选择特定频率的信号，并将其传递给下游电路。

rlc并联谐振电路的设计要点在设计rlc并联谐振电路时，需要考虑以下几个要点：1.谐振频率：根据应用需求选择合适的谐振频率。

谐振频率由电感和电容的参数决定。

2.电阻值：根据电路的功率需求和阻尼效果，选择适当的电阻值。

较大的电阻值可以增加阻尼效果，但会降低电路的品质因数。

3.电感和电容参数：根据电路的频率范围和谐振频率，选择适当的电感和电容参数。

RLC串联谐振电路引言RLC串联谐振电路是一种重要的电路结构，它是由电感（L）、电阻（R）和电容（C）组成的。

在谐振频率下，RLC 串联谐振电路的阻抗为纯电阻，电路呈现出最大的输出。

本文将对RLC串联谐振电路的基本原理、特性以及应用进行详细的介绍。

基本原理RLC串联谐振电路的基本原理是利用电感、电阻和电容之间的相互作用来实现频率选择性。

在谐振频率下，电感和电容的阻抗大小相等但方向相反，从而产生了一个纯电阻。

这个纯电阻对电路中的电流来说是最大的，因此在谐振频率下，RLC 串联谐振电路的输出电压也是最大的。

特性频率响应RLC串联谐振电路的频率响应曲线呈现出一个尖峰，称为谐振峰。

谐振峰对应的频率就是电路的谐振频率。

在谐振频率附近，电路的阻抗接近纯电阻，而在谐振频率的两侧，阻抗则呈现出不同的特性。

幅频特性RLC串联谐振电路的幅频特性指的是在不同频率下，输出电压的幅值与输入电压的幅值之间的关系。

在谐振频率下，输出电压的幅值是最大的，而在谐振频率的两侧，输出电压的幅值则逐渐减小。

相频特性RLC串联谐振电路的相频特性指的是在不同频率下，输出电压的相位与输入电压的相位之间的关系。

在谐振频率下，输出电压与输入电压的相位差为零，而在谐振频率的两侧，相位差则逐渐增大或减小。

应用通信系统RLC串联谐振电路在通信系统中广泛应用。

例如，在调频调幅（FM/AM）广播中，需要将电磁波信号转换为音频信号或者将音频信号转换为电磁波信号。

这个过程中需要通过RLC串联谐振电路来实现频率选择性，将特定频率的信号传输到下一级电路。

滤波器RLC串联谐振电路可以用作滤波器，在电子设备中用于滤除或增强特定频率范围内的信号。

例如，低通滤波器通过RLC 串联谐振电路实现从输入信号中滤除高于某个截止频率的频率成分。

反之，高通滤波器则滤除低于某个截止频率的频率成分。

谐振器RLC串联谐振电路还可以用作谐振器，用于产生特定频率的振荡信号。

谐振器在无线电设备中常用于产生载波信号或参与频率选择。
