解读什么是谐振电路的品质因数(Q值)

谐振品质因数-概述说明以及解释1.引言1.1 概述谐振是一种物理现象，指的是当一个物体或系统受到外力作用时，其振动频率与外力的频率相匹配，产生共振的情况。

在谐振的状态下，物体或系统的振幅会显著增大，达到最大值。

谐振是许多领域中的重要现象，如机械、电子、光学等，有着广泛的应用和研究意义。

谐振的原理可以用简谐振动的概念来说明。

简谐振动是指一个物体或系统以固定频率、固定振幅、固定相位进行周期性振动的状态。

常见的例子有钟摆的摆动、弹簧的振动等。

当外力作用在一个物体或系统上时，如果外力的频率与物体或系统的固有振动频率相同或接近，就会产生谐振现象。

谐振在许多领域中都有重要的应用。

例如，在机械领域中，谐振现象广泛应用于共振装置的设计，如桥梁、建筑物和车辆的抗震装置。

在电子学中，谐振用来设计和调谐无线电和电视接收器等电子设备，以使其能够选择性地接收特定频率的信号。

在光学领域，谐振现象可以帮助我们理解干涉和衍射现象，并用于光学仪器的设计。

在谐振研究中，一个重要的参数是品质因数。

品质因数是一个物体或系统在谐振状态下能量损耗的程度。

品质因数越大，代表物体或系统的能量损耗越小，能够保持更长时间的振动状态。

因此，品质因数对谐振的影响非常重要，在谐振研究和应用中占据着重要地位。

本文将重点介绍谐振的定义、原理和应用。

首先，我们将详细解释谐振的定义和相关概念。

然后，我们将深入探讨谐振的原理，并解释其现象背后的物理机制。

接下来，我们将介绍谐振在不同领域中的应用，并举例说明其实际应用场景。

最后，我们将总结谐振的重要性，强调品质因数对谐振的影响，并展望谐振研究的未来方向。

通过本文的介绍和讨论，读者将对谐振有一个全面的了解，并能够进一步深入研究和应用谐振相关的领域。

1.2 文章结构文章结构部分：本文将分为引言、正文和结论三个部分来探讨谐振和品质因数的相关内容。

在引言部分，我们将给出本文的概述，解释谐振和品质因数的基本概念，并介绍文章结构。

谐振电路的品质因素与计算公式谐振电路在电子技术中有着广泛的应用.谐振电路的特性与该谐振电路的品质因数(即Q值)密切相关.求1个电路的Q值应从其定义出发,才能对Q值的意义有更深刻的理解对谐振电路的特性有更全面的认识。

在研究各种谐振电路时，常常涉及到电路的品质因素Q值的问题，那么什么是Q值呢？下面我们作详细的论述。

品质因数的原始定义是由能量来定义的，表示了电路中能量之间的转换的关系，即电路的储能效率。

从能量定义品质因数可以清楚地表达品质因数的物理意义,对于各种电路具有普遍意义。

对于简单的RLC串联、并联电路品质因数的计算我们可以直接套用品质因数在RLC串联、并联电路中的定义式进行计算，但是对于稍复杂的RLC谐振电路这些公式就不再适用。

通过品质因数最原始的定义即能量定义一定是可以计算的任意谐振电路的品质因数，但是却会较为繁琐。

图1是一串联谐振电路，它由电容C、电感L和由电容的漏电阻与电感的线电阻R所组成。

此电路的复数阻抗Z为三个元件的复数阻抗之和。

Z=R+jωL+(-j/ωC)=R+j(ωL-1/ωC) ⑴上式电阻R是复数的实部，感抗与容抗之差是复数的虚部，虚部我们称之为电抗用X表示, ω是外加信号的角频率。

当X=0时，电路处于谐振状态,此时感抗和容抗相互抵消了，即式⑴中的虚部为零，于是电路中的阻抗最小。

因此电流最大，电路此时是一个纯电阻性负载电路，电路中的电压与电流同相。

电路在谐振时容抗等于感抗，所以电容和电感上两端的电压有效值必然相等，电容上的电压有效值UC=I*1/ωC=U/ωCR=QU品质因素Q=1/ωCR，这里I 是电路的总电流。

电感上的电压有效值UL=ωLI=ωL*U/R=QU品质因素Q=ωL/R因为：UC=UL 所以Q=1/ωCR=ωL/R电容上的电压与外加信号电压U之比UC/U= （I*1/ωC）/RI=1/ωCR=Q 电感上的电压与外加信号电压U之比UL/U= ωLI/RI=ωL/R=Q从上面分析可见，电路的品质因素越高，电感或电容上的电压比外加电压越高。

rlc串联谐振电路品质因子q摘要：1.RLC 串联谐振电路的构成2.谐振频率的物理意义3.品质因数q 的定义及物理意义4.q 的值对电路性能的影响5.应用实例正文：一、RLC 串联谐振电路的构成RLC 串联谐振电路是由电阻（R）、电感（L）和电容（C）三个元件串联而成的电路。

这种电路在一定的频率下，电路中的电流与电压会呈现同相位，这个特殊的频率被称为谐振频率。

在电工学中，了解和掌握RLC 串联谐振电路的品质因数q 及其物理意义具有重要意义。

二、谐振频率的物理意义在RLC 串联谐振电路中，当外加电压的频率等于谐振频率时，电路中的电流与电压同相。

这个频率即为RLC 电路的谐振频率。

在实际应用中，例如无线电通信、信号处理等领域，对信号进行调制、滤波等操作时，掌握谐振频率的物理意义至关重要。

三、品质因数q 的定义及物理意义品质因数q 是描述RLC 串联谐振电路特性的一个重要参数，定义为电感或电容上的电压与外加电压之比，即qul/u，uculqu。

当出现串联谐振时，容抗（或感抗）与电阻相等，此时q 的值等于电路的谐振次数。

品质因数q 的值越大，表示电路的谐振性能越好，即在谐振频率附近，电路的电流与电压同相位程度越高。

四、q 的值对电路性能的影响品质因数q 的值对RLC 串联谐振电路的性能有很大影响。

当q 值较大时，电路在谐振频率附近的阻抗较小，信号通过电路时能量损耗较小，电路的传输效率较高；反之，当q 值较小时，电路在谐振频率附近的阻抗较大，信号通过电路时能量损耗较大，电路的传输效率较低。

五、应用实例RLC 串联谐振电路在实际应用中具有广泛的应用，例如在无线电通信、广播电视、音响设备等领域。

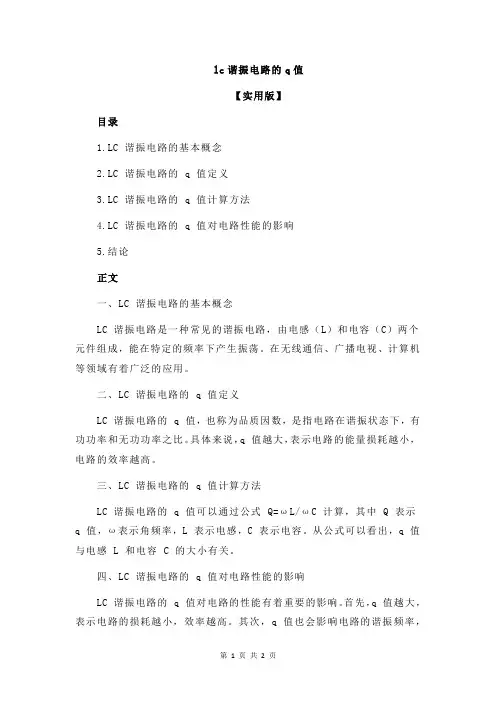

lc谐振电路的q值
【实用版】
目录
1.LC 谐振电路的基本概念
2.LC 谐振电路的 q 值定义
3.LC 谐振电路的 q 值计算方法
4.LC 谐振电路的 q 值对电路性能的影响
5.结论
正文
一、LC 谐振电路的基本概念
LC 谐振电路是一种常见的谐振电路，由电感（L）和电容（C）两个元件组成，能在特定的频率下产生振荡。

在无线通信、广播电视、计算机等领域有着广泛的应用。

二、LC 谐振电路的 q 值定义
LC 谐振电路的 q 值，也称为品质因数，是指电路在谐振状态下，有功功率和无功功率之比。

具体来说，q 值越大，表示电路的能量损耗越小，电路的效率越高。

三、LC 谐振电路的 q 值计算方法
LC 谐振电路的 q 值可以通过公式 Q=ωL/ωC 计算，其中 Q 表示
q 值，ω表示角频率，L 表示电感，C 表示电容。

从公式可以看出，q 值与电感 L 和电容 C 的大小有关。

四、LC 谐振电路的 q 值对电路性能的影响
LC 谐振电路的 q 值对电路的性能有着重要的影响。

首先，q 值越大，表示电路的损耗越小，效率越高。

其次，q 值也会影响电路的谐振频率，
q 值越大，谐振频率越稳定。

五、结论
LC 谐振电路的 q 值是衡量电路性能的重要参数，它影响着电路的效率和谐振频率的稳定性。

串联谐振电路品质因数的定义谐振电路中一个非常重要的参数就是品质因数Q,它揭示了谐振电路的各种重要关系,Q值的大小直接影响谐振电路的通频带和选择性等重要指标。

然而,在现有的电子教科书中,对谐振电路品质因数的描述大都比较简单,这不利于学生对这一概念与其内涵的真正理解与把握。

特别是对品质因数Q值的求解,学生更是感到无从下手。

针对于这问题,本文从品质因数的定义出发进行研究,介绍了一种计算品质因数Q值简单而又有效的方法。

1.品质因数的定义电路的品质因数分为串联电路的品质因数与并联电路的品质因数,以及部分电路的品质因数和整体电路的品质因数。

品质因数有以下几种定义方式:1.1用能量定义品质因数的能量定义清楚地表达了品质因数的物理意义,对于各种电路具有普遍意义,但在电路中利用能量定义来计算品质因数Q值相对比较复杂,有时候甚至难以计算。

计算公式如下:品质因数Q=2π(ω0/ωR0)式中:0ω———谐振时电路储存的能量,ωR0———谐振时电路在1周期内消耗的能量。

品质因数Q=2π(ωLOM/P0T0)式中:ωLOM———谐振时电路中电感能量的最大值,P0———谐振时电路中消耗的有功功率,T0———谐振周期。

1.2用功率定义品质因数的功率定义是从另一个角度对品质因数的能量定义的一种解释,它也较好地表达了品质因数的物理意义,用它来计算品质因数Q值的方法相对来说比用能量定义的方法来求解要好得多,不会出现计算不出来的情况。

但对较为复杂电路,其计算过程较为繁琐。

其计算公式如下:品质因数Q=Q0/P0式中:Q0———谐振时的无功功率,P0———谐振时的有功功率。

1.3串联电路品质因数的定义1.3.1用参数定义如图1所示的RLC串联谐振电路,一般教科书用参数这样定义串联电路的品质因数:谐振时回路感抗值(或容抗值)与回路电阻R的比值称为回路的品质因数,用参数计算公式如下:品质因数Q=ω0L/R=1/ω0CR=1R·L/R(1)式中:0ω———电路谐振角频率,L———电路中的电感,C———电路中的电容,R———电路的电阻。

解读什么是谐振电路的品质因数（Q值）
解读什么是谐振电路的品质因数（Q值）
在研究各种谐振电路时，常常涉及到电路的品质因素Q 值的问题，那末什么是Q 值呢？下面我们作详细的论述。

1 是一串联谐振电路，它由电容C、电感L 和由电容的漏电阻与电感的线电阻R 所组成。

此电路的复数阻抗Z 为三个元件的复数阻抗之和。

Z=R+jωL+（-j/ωC）=R+j（ωL-1/ωC）⑴
上式电阻R 是复数的实部，感抗与容抗之差是复数的虚部，虚部我们称之为电抗用X 表示，ω是外加信号的角频率。

当X=0 时，电路处于谐振状态，此时感抗和容抗相互抵消了，即式⑴中的虚部为零，于是电路中的阻抗最小。

因此电流最大，电路此时是一个纯电阻性负载电路，电路中的电压与电流同相。

电路在谐振时容抗等于感抗，所以电容和电感上两端的电压有效值必然相等，电容上的电压有效值UC=I*1/ωC=U/ωCR=QU 品质因素Q=1/ωCR，这里I 是电路的总电流。

电感上的电压有效值UL=ωLI=ωL*U/R=QU 品质因素Q=ωL/R
因为：UC=UL 所以Q=1/ωCR=ωL/R
电容上的电压与外加信号电压U 之比UC/U= （I*1/ωC）/RI=1/ωCR=Q
感上的电压与外加信号电压U 之比UL/U=
ωLI/RI=ωL/R=Q
从上面分析可见，电路的品质因素越高，电感或电容上的电压比外加电压越高。

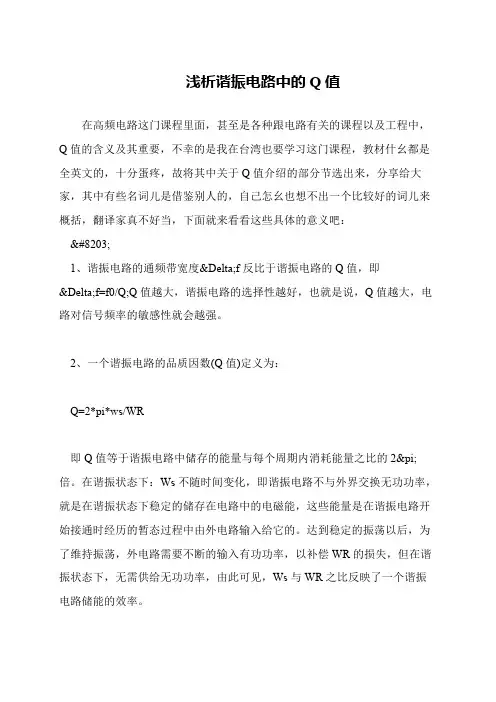

浅析谐振电路中的Q值
在高频电路这门课程里面，甚至是各种跟电路有关的课程以及工程中，Q值的含义及其重要，不幸的是我在台湾也要学习这门课程，教材什幺都是全英文的，十分蛋疼，故将其中关于Q值介绍的部分节选出来，分享给大家，其中有些名词儿是借鉴别人的，自己怎幺也想不出一个比较好的词儿来概括，翻译家真不好当，下面就来看看这些具体的意义吧：
 ​
 1、谐振电路的通频带宽度Δf反比于谐振电路的Q值，即
Δf=f0/Q;Q值越大，谐振电路的选择性越好，也就是说，Q值越大，电路对信号频率的敏感性就会越强。

 2、一个谐振电路的品质因数(Q值)定义为：
 Q=2*pi*ws/WR
 即Q值等于谐振电路中储存的能量与每个周期内消耗能量之比的2π倍。

在谐振状态下：Ws不随时间变化，即谐振电路不与外界交换无功功率，就是在谐振状态下稳定的储存在电路中的电磁能，这些能量是在谐振电路开始接通时经历的暂态过程中由外电路输入给它的。

达到稳定的振荡以后，为了维持振荡，外电路需要不断的输入有功功率，以补偿WR的损失，但在谐振状态下，无需供给无功功率，由此可见，Ws与WR之比反映了一个谐振电路储能的效率。

品质因数-Q值的物理意义及其计算方法1、Q值的定义：Q值是衡量电感器件的主要参数.是指电感器在某一频率的交流电压下工作时,所呈现的感抗与其等效损耗电阻之比.电感器的Q值越高,其损耗越小,效率越高.电感器品质因数的高低与线圈导线的直流电阻、线圈骨架的介质损耗及铁心、屏蔽罩等引起的损耗等有关.也有人把电感的Q值特意降低的,目的是避免高频谐振/增益过大.降低Q值的办法可以是增加绕组的电阻或使用功耗比较大的磁芯.Q值过大,引起电感烧毁,电容击穿,电路振荡.Q很大时,将有VL=VC>>V的现象出现.这种现象在电力系统中,往往导致电感器的绝缘和电容器中的电介质被击穿,造成损失.所以在电力系统中应该避免出现谐振现象.而在一些无线电设备中,却常利用谐振的特性,提高微弱信号的幅值.品质因数又可写成Q=2pi*电路中存储的能量/电路一个周期内消耗的能量通频带BW与谐振频率w0和品质因数Q的关系为:BW=wo/Q,表明,Q大则通频带窄,Q小则通频带宽.Q=wL/R=1/wRC其中:Q是品质因素w是电路谐振时的角频率（2πf）L是电感R是串的电阻C是电容结合自己的实践，对上面进行一下补充由于在天线端都是采用的是RLC并联谐振电路，是在正弦电流激励下工作的所以在计算电感的品质因数Q值时，R值为整个谐振电路的等效阻值，在计算时候要注意下面的是一个案例，很有指导意义！！！！For optimum performance the antenna Q should not exceed 20 and to achievereliable tuning at 125kHz the antenna inductance should be around 700uH. HigherQ and inductance values will still function but with a reduced range andperformance.The formula for calculating Q = 2*pi*fL / Rant = 549 / Rantwhere f = Resonant frequency, 125 kHz, L = Antenna inductance, 700uHRant = Overall antenna resistance = Rdriver + Ra + (Rcu + Rrf)pi = 3.14159 etcRdriver = 3.5 R (from IC spec) and Ra = 22 R (series resistor in antenna loop)Rcu = Resistance of Copper (coil and cable) andRrf = RF resistive component (eddy current losses etc)By measurement at 125kHz, (Rcu + Rrf) = approx 6RTherefore Rant = 3.5 + 22 + 6 = 31.5 Ohms, Q = 549 / 31.5 = 17Max peak antenna current (with 22R series resistor),Iant max = 4Vdd / pi*Rant = 20 / pi*31.5 = 200maMax peak antenna voltage, Uant max = Iant max . (2*pi*fL) = 110v1．电感线圈的串、并联每一只电感线圈都具有一定的电感量。

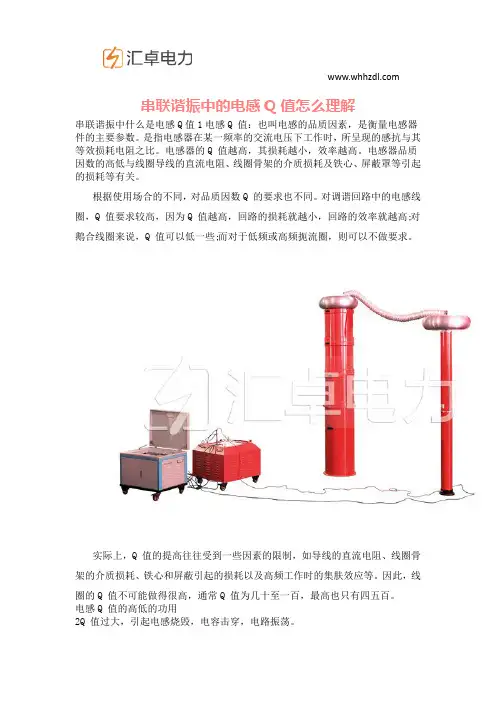

串联谐振中的电感Q值怎么理解串联谐振中什么是电感Q值1电感Q值：也叫电感的品质因素，是衡量电感器件的主要参数。

是指电感器在某一频率的交流电压下工作时，所呈现的感抗与其等效损耗电阻之比。

电感器的Q值越高，其损耗越小，效率越高。

电感器品质因数的高低与线圈导线的直流电阻、线圈骨架的介质损耗及铁心、屏蔽罩等引起的损耗等有关。

根据使用场合的不同，对品质因数Q的要求也不同。

对调谐回路中的电感线圈，Q值要求较高，因为Q值越高，回路的损耗就越小，回路的效率就越高;对鹅合线圈来说，Q值可以低一些;而对于低频或高频扼流圈，则可以不做要求。

实际上，Q值的提高往往受到一些因素的限制，如导线的直流电阻、线圈骨架的介质损耗、铁心和屏蔽引起的损耗以及高频工作时的集肤效应等。

因此，线圈的Q值不可能做得很高，通常Q值为几十至一百，最高也只有四五百。

电感Q值的高低的功用2Q值过大，引起电感烧毁，电容击穿，电路振荡。

Q很大时，将有VL=VC>>V的现象出现。

这种现象在电力系统中，往往导致电感器的绝缘和电容器中的电介质被击穿，造成损失。

所以在电力系统中应该避免出现串联谐振现象。

而在一些无线电设备中，却常利用串联谐振的特性,提高微弱信号的幅值。

串联谐振电感Q值的换算3品质因数又可写成Q=2pi*电路中存储的能量/电路一个周期内消耗的能量。

通频带BW与串联谐振频率w0和品质因数Q的关系为：BW=wo/Q,表明，Q 大则通频带窄，Q小则通频带宽。

Q=wL/R=1/wRC其中:Q是品质因素w是电路串联谐振时的电源频率L是电感R是串的电阻C是电容Q值是品质因素，它是有用功与总功之比。

影响电感Q值的因素4电感器品质因数的高低与线圈导线的直流电阻、线圈骨架的介质损耗及铁心、屏蔽罩等引起的损耗等有关。

也有人把电感的Q值特意降低的，目的是避免高频谐振/增益过大。

降低Q 值的办法可以是增加绕组的电阻或使用功耗比较大的磁芯。

Q值一般统称品质因数，它是衡量一个元件或谐振回路性能的一个无量纲单位。

并联谐振电路品质因数q谐振电路是电路中常见的一种电路结构，它能够在特定频率下实现电压或电流的放大效果。

品质因数Q是衡量谐振电路性能的一个重要指标，它代表了谐振电路在谐振频率附近能够实现的能量转移的效率。

本文将围绕品质因数Q展开讨论，并介绍谐振电路品质因数的定义、计算方法以及与谐振曲线的关系。

一、品质因数Q的定义品质因数Q是指谐振电路在谐振频率附近的能量转移效率。

它的计算公式为：Q=ω0L/R，其中ω0为谐振频率，L为电感的值，R为电阻的值。

品质因数Q越大，表示谐振电路的能量转移效率越高。

二、品质因数Q的计算方法品质因数Q的计算方法有多种，其中一种常用的方法是通过电路的谐振曲线来计算。

在谐振曲线上，谐振频率处的电压幅值最大，记为Um，而电压幅值为Um/√2时，对应的频率分别为f1和f2。

品质因数Q可以通过以下公式计算得到：Q=ω0/(f2-f1)。

三、品质因数Q与谐振曲线的关系品质因数Q与谐振曲线之间存在着密切的关系。

品质因数Q越大，谐振曲线越陡峭，表示谐振电路在谐振频率附近的能量转移效率越高。

当品质因数Q趋近于无穷大时，谐振曲线呈现出一个非常尖锐的峰值，这个现象被称为“尖峰现象”。

尖峰现象的出现使得谐振电路在特定频率附近的信号放大效果更加明显。

四、品质因数Q的影响因素品质因数Q受到谐振电路中电阻、电感和电容的影响。

电阻越小，品质因数Q越大；电感越大，品质因数Q越大；电容越小，品质因数Q越大。

因此，在设计谐振电路时，可以通过调节电阻、电感和电容的数值来控制品质因数Q的大小，从而达到所需的电路性能。

五、应用领域谐振电路在实际应用中有着广泛的应用领域。

例如，在无线通信系统中，谐振电路常用于滤波器的设计，用于去除信号中的杂散成分，提高通信质量。

此外，谐振电路还可以用于频率选择放大器的设计，用于选取特定频率的信号进行放大。

谐振电路还广泛应用于音频放大器、射频电路以及光学系统等领域。

六、总结品质因数Q是衡量谐振电路性能的重要指标，它代表了谐振电路在谐振频率附近能够实现的能量转移的效率。

rlc串联谐振电路品质因子qRLC 串联谐振电路品质因子qRLC 串联谐振电路是由电阻R、电感L、电容C 三个元件串联而成的电路。

这种电路在谐振状态下，电感L、电容C 上的电压与电流相位相同，电路呈现出纯阻性，电流达到最大值。

RLC 串联谐振电路广泛应用于无线电、通信、测量和控制等领域。

品质因子q 是描述RLC 串联谐振电路特性的一个重要参数。

品质因子q 定义为电路中的电感L、电容C 在谐振状态下与电阻R 的比值，即q=L/R。

它反映了电路在谐振时的能量损耗大小，品质因子q 越大，电路的能量损耗越小，电路的性能越优越。

品质因子q 的物理意义是，在电路谐振时，电感L 或电容C 上的电压与电流的相位差。

当品质因子q 越大时，电感L 或电容C 上的电压与电流的相位差越小，电路的阻抗越接近纯阻性，电流的幅值越大，电路的性能越好。

品质因子q 与电路参数的关系密切，电感L、电容C 和电阻R 的数值大小都会影响品质因子q 的值。

电感L 越大，品质因子q 越大；电容C 越大，品质因子q 越小；电阻R 越大，品质因子q 越小。

因此，在设计RLC 串联谐振电路时，需要综合考虑电感L、电容C 和电阻R 的大小，以达到最佳的品质因子q。

为了提高品质因子q，可以采取以下方法：1.优化电路参数：通过调整电感L、电容C 和电阻R 的大小，使电路达到最佳的品质因子q。

2.选择合适的元件材料：采用具有高磁导率的磁芯材料和低损耗的电介质材料，可以提高电路的品质因子q。

3.采用补偿措施：在电路中加入补偿电容或电感，可以改善电路的品质因子q。

总之，RLC 串联谐振电路品质因子q 是评价电路性能的一个重要指标。

谐振电路品质因数q
谐振电路品质因数Q是一个表征谐振电路能量利用率的参数。

它表示在谐振电路中存在负反馈是有效的程度，即反馈电路对谐振信号的抑制程度。

品质因数Q反映了在谐振电路中功率损耗、频率响应和驱动电阻等各方面性能，是表征滤波电路性能参数之一。

谐振电路品质因数Q用公式Q = ωL/R来表示，其中ωL是谐振电路的自谐振频率，R是该电路的驱动电阻。

因此，谐振电路的品质因数Q与谐振电路的自谐振频率ωL和驱动电阻R有关。

当品质因数Q越高时，谐振电路抑制反馈信号的能力越强，在谐振电路中总是得到最有效的功率使用，可以调节更广的频带，这就是高Q谐振电路的优点。

然而，随着品质因数Q的增加，谐振电路的临界驱动电容增大，导致工作频率越高，方向灵敏度越大，工作不稳定，因此品质因数Q不应太高。

总的来说，品质因数Q越高，谐振电路的能量利用效率越高。

谐振回路的品质因数收音机、电视机、电子设备以及电器电路中，都要广泛采用由电感线圈与电容器组成的谐振回路，来选择出所需要的信号及能量，抑制掉无功功率和干扰信号。

而一个谐振回路的性能如何，常常用“Q”值这个参数来衡量。

什么是Q值，它与哪些元件及那些因素有关？Q值对电路性能有何影响？电路对Q值有何影响等等，这一系列与Q值有关的谐振回路的问题，是每一个从事电子电器技术的人员都需要掌握的基础知识。

为了说明Q值的概念，首先要从构成谐振回路的两个基本元件——电感和电容说起。

电感和电容的Q值一个实际的电感线圈，除了具有一定的电感之外，还必然存在一些能量损耗，如果将这些损耗用一个：损耗电阻“来代替，就可以把一个实际电感线圈画成图1那样的等效电路。

图1中的损耗电阻与电感接成串联形式，用Rl表示电感线圈中串联损耗电阻。

这种串联形式用的较多，物理概念也比较容易理解。

在图1中，损耗电阻Rl的大小就代表线圈中能量损耗的多少。

显然，当电流IL流过Rl时，就要在Rl上产生压降，并消耗一定的有功功率，相对来说电感中的能量就会减小。

从能量损耗这个角度来看，EL大就意味着电感的质量低，Rl小就意味着电感的质量高。

基于这样的指导思想，电感的Q值可以定义为：QL=电感中的无功功率/电感中的有功功率，及当电流流过电感时，在电感中存在的无功功率与线圈中损耗的有功功率之比。

若电流的角频率为ω，电流为IL，则QL=IL （2）Ωl/IL（2）Rl。

（见图1附的公式）。

此时说明：电感用串联形式等效电路表示时，其Q值为电感的感抗与串联损耗电阻之比。

或者说感抗为串联损耗电阻的Q倍。

显然，Rl越大QL就越低，Rl越小QL就越高，Q值的高低就成为衡量一个电感损耗大小的参数。

因此，Q值通常又称为“品质因数”。

这里也许会产生这样的问题，既然Rl也可以表示电感的损耗，为什么还要引出Q值这样一个参数呢？这是由于Rl是分布在电感内部的损耗电阻，并不是一个独立的元件，测试时很难把它从电感中分离出来。

品质因数-Q值的物理意义及其计算方法1、Q值的定义：Q值是衡量电感器件的主要参数.是指电感器在某一频率的交流电压下工作时,所呈现的感抗与其等效损耗电阻之比.电感器的Q值越高,其损耗越小,效率越高.电感器品质因数的高低与线圈导线的直流电阻、线圈骨架的介质损耗及铁心、屏蔽罩等引起的损耗等有关.也有人把电感的Q值特意降低的,目的是避免高频谐振/增益过大.降低Q值的办法可以是增加绕组的电阻或使用功耗比较大的磁芯.Q值过大,引起电感烧毁,电容击穿,电路振荡.Q很大时,将有VL=VC>>V的现象出现.这种现象在电力系统中,往往导致电感器的绝缘和电容器中的电介质被击穿,造成损失.所以在电力系统中应该避免出现谐振现象.而在一些无线电设备中,却常利用谐振的特性,提高微弱信号的幅值.品质因数又可写成Q=2pi*电路中存储的能量/电路一个周期内消耗的能量通频带BW与谐振频率w0和品质因数Q的关系为:BW=wo/Q,表明,Q大则通频带窄,Q小则通频带宽.Q=wL/R=1/wRC其中:Q是品质因素w是电路谐振时的角频率（2πf）L是电感R是串的电阻C是电容结合自己的实践，对上面进行一下补充由于在天线端都是采用的是RLC并联谐振电路，是在正弦电流激励下工作的所以在计算电感的品质因数Q值时，R值为整个谐振电路的等效阻值，在计算时候要注意下面的是一个案例，很有指导意义！！！！For optimum performance the antenna Q should not exceed 20 and to achievereliable tuning at 125kHz the antenna inductance should be around 700uH. HigherQ and inductance values will still function but with a reduced range andperformance.The formula for calculating Q = 2*pi*fL / Rant = 549 / Rantwhere f = Resonant frequency, 125 kHz, L = Antenna inductance, 700uHRant = Overall antenna resistance = Rdriver + Ra + (Rcu + Rrf)pi = 3.14159 etcRdriver = 3.5 R (from IC spec) and Ra = 22 R (series resistor in antenna loop)Rcu = Resistance of Copper (coil and cable) andRrf = RF resistive component (eddy current losses etc)By measurement at 125kHz, (Rcu + Rrf) = approx 6RTherefore Rant = 3.5 + 22 + 6 = 31.5 Ohms, Q = 549 / 31.5 = 17Max peak antenna current (with 22R series resistor),Iant max = 4Vdd / pi*Rant = 20 / pi*31.5 = 200maMax peak antenna voltage, Uant max = Iant max . (2*pi*fL) = 110v1．电感线圈的串、并联每一只电感线圈都具有一定的电感量。

串联谐振电路Q值计算公式详解谐振电路是电子电路中常见的一类电路，它具有良好的谐振特性，广泛应用于无线电、通信、计算机网络等领域。

其中，串联谐振电路
是较为常见的一种类型，本文将详细介绍串联谐振电路Q值计算公式。

首先，需要明确什么是Q值。

Q值是指谐振电路中能量储存和能量损耗的一个比值，也称为品质因数。

它是刻画电路谐振能力、选择性、品质以及能量储存和损耗的重要指标。

对于串联谐振电路，Q值的计算可以通过以下公式得到：
Q = XL / R
其中，XL表示电感的阻抗，R表示电路中的电阻。

这个公式的推
导过程可以用LC串联谐振电路为例。

假设谐振电路中有一个电感L和一个电容C串联，其总阻抗为Z。

则有以下公式成立：
Z = XL - XC = jωL - 1 / (jωC)
其中，j为虚数单位，ω为角频率。

在谐振频率ωr处，电感的阻抗等于电容的阻抗，即：
ωrL = 1 / (ωrC)
解得：
ωr = 1 / (√(LC))
此时，谐振电路的总阻抗为：
Zr = j√(L / C)
因此，Q值可以表示为：
Q = XL / R = ωrL / R = R / (ωrC)
由此，我们可以得出串联谐振电路Q值计算公式。

需要注意的是，在实际电路中，电感和电容的电阻不可忽略，因此可以通过加入串联
电阻的方式来修正公式。

综上所述，串联谐振电路Q值计算公式是一种重要的电路设计方法，通过理论计算可以为实际电路的设计和调试提供重要参考。

谐振电路品质因数的定义及其计算摘要：本论文主要介绍谐振电路品质因数的定义及其计算方法。

品质因数是评价谐振电路中损耗与带通特性的重要指标，本文首先阐述了品质因数的物理意义，并介绍了品质因数的数学定义。

接着，本文详细介绍了品质因数的计算方法，包括利用谐振峰的带宽和共振频率、利用阻抗比和利用负载电感等几种常用的计算方式。

最后，本文对品质因数的应用进行了简要介绍，并总结了品质因数的意义和实际意义，为读者深入理解品质因数提供了帮助。

关键词：谐振电路；品质因数；带通特性；损耗；计算正文：一、品质因数的物理意义在谐振电路中，品质因数是电路带通特性以及损耗大小的重要指标。

通俗而言，品质因数可以用来评估电路质量的好坏，若品质因数越高，那么电路的损耗就越小，通道的带宽就越窄，其通过的信号的能量就越集中，相反，若品质因数越低，电路的损耗就越大，通道的带宽就越宽，其通过的信号能量就会分散。

因此，我们可以把品质因数看作谐振电路带通特性的一种特定的测度方法。

二、品质因数的数学定义品质因数是谐振电路通过脉冲等外部激励后，实际发生的谐振现象与理论谐振发生的误差比值的物理量。

它可以用公式来计算：Q=ω0L/R其中，Q代表品质因数，ω0代表共振角频率，L代表电路的inductance值，R代表电路的电阻值。

品质因数Q越高，说明损耗越小，通道带宽越窄；品质因数Q越低，说明损耗越大，通道带宽越宽。

三、品质因数的计算方法一般来说，对于谐振电路的品质因数可以通过多种方法进行计算，而下面我们就来介绍谐振电路品质因数的3种常用计算方法。

1. 利用谐振峰的带宽和共振频率在谐振曲线上，共振频率附近谐振现象最为剧烈，也就是此时电路局部阻抗最大。

因此，可以在共振频率附近寻找谐振峰并计算谐振峰宽度，然后通过以下公式计算品质因数：Q=ω0/BW其中，Q代表品质因数，ω0代表共振角频率，BW代表谐振峰带宽。

2. 利用阻抗比在谐振电路中，电感和电容的阻抗比可以用来计算品质因数，公式如下：Q=L/Cω0^2其中，Q代表品质因数，L代表电路的inductance值，C代表电路的电容值，ω0代表共振角频率。

rlc串联谐振电路品质因子q摘要：1.RLC 串联谐振电路的构成2.谐振频率的物理意义3.品质因数q 的定义及物理意义4.q 的值对电路性能的影响5.结论正文：一、RLC 串联谐振电路的构成RLC 串联谐振电路是由电阻R、电感L 和电容C 三个元件串联组成的电路。

在这个电路中，电阻R 负责消耗电能，电感L 和电容C 则负责存储电能。

当电路中的电流变化时，电感和电容会相应地储存或释放电能，从而产生电磁场。

二、谐振频率的物理意义在RLC 串联谐振电路中，当外加电压的频率等于电路的谐振频率时，电路中的电流与电压同相。

这个特殊的频率称为RLC 电路的谐振频率。

谐振频率是电路中电磁能量交换最为频繁的频率，也是电路性能最为显著的频率。

三、品质因数q 的定义及物理意义品质因数q 是描述RLC 串联谐振电路性能的一个重要参数。

它表示在串联谐振出现时，电感或电容上的电压与外加电压之比。

具体地，q = U_L / U，其中U_L 表示电感上的电压，U 表示外加电压。

在谐振状态下，品质因数q反映了电路中电磁能量的存储和消耗情况。

四、q 的值对电路性能的影响品质因数q 的值对RLC 串联谐振电路的性能有重要影响。

当q 值增大时，电路的谐振频率会变得尖锐，即谐振频率范围变窄。

这有利于提高电路的频率选择性，使其在某一特定频率下的性能更为突出。

另一方面，当q 值减小时，电路的谐振频率范围会变宽，这会降低电路的频率选择性，但可以使电路在更宽的频率范围内工作。

五、结论RLC 串联谐振电路的谐振频率和品质因数q 是衡量电路性能的重要参数。

通过调整电路中的元件，可以改变谐振频率和品质因数q 的值，从而优化电路的性能。

lc串联谐振电路的q值LC串联谐振电路的Q值谐振电路是电路中常见的一种电路，它能够在特定的频率下产生共振现象。

而LC串联谐振电路是其中一种常见的谐振电路，它由电感器（inductor）和电容器（capacitor）串联而成。

本文将围绕LC 串联谐振电路的Q值展开讨论。

我们来了解一下什么是LC串联谐振电路。

LC串联谐振电路是由一个电感器和一个电容器串联而成的电路。

电感器是由线圈构成的元件，具有储存和释放电能的能力；电容器则是由两个导体板和介质构成的元件，能够储存电荷。

当电感器和电容器串联在一起时，就形成了一个LC串联谐振电路。

在LC串联谐振电路中，当电感器和电容器的电感和电容满足一定的条件时，电路将会在某一特定频率下产生共振现象。

在共振频率下，电路中的电流和电压将会达到最大值，形成谐振现象。

Q值，也被称为品质因数，在电路中用来描述谐振电路的性能。

Q 值越高，表示谐振电路的性能越好。

那么，如何计算LC串联谐振电路的Q值呢？我们需要了解Q值的定义。

Q值定义为谐振频率与带宽的比值，即：Q = 谐振频率 / 带宽带宽的定义为共振频率的两侧，电压幅度下降到最大值的一半时的频率差。

对于LC串联谐振电路而言，其谐振频率可以通过以下公式计算得到：f = 1 / (2π√(LC))其中，f表示谐振频率，L表示电感的值，C表示电容的值。

带宽可以通过以下公式计算得到：BW = f / Q其中，BW表示带宽。

根据以上公式，我们可以得出LC串联谐振电路的Q值计算公式：Q = √(L / C) / R其中，R表示电路的阻值。

从上述公式可以看出，LC串联谐振电路的Q值与电感器和电容器的值以及电路的阻值有关。

当电感和电容的值较大，而电路的阻值较小时，Q值将会较高，表示谐振电路的性能较好。

相反，当电感和电容的值较小，而电路的阻值较大时，Q值将会较低，表示谐振电路的性能较差。

Q值的大小对于LC串联谐振电路的性能具有重要影响。

较高的Q 值意味着电路具有较窄的带宽，能够更好地滤除其他频率的干扰信号，从而提供更纯净的谐振信号。
