钢铁的物理力学性能和机械性能

钢铁家族中各种组织形貌生长特点及性能现代材料可以分为四大类--金属、高分子、陶瓷和复合材料。

尽管目前高分子材料飞速发展，但金属材料中的钢铁仍是目前工程技术中使用最广泛、最重要的材料，那么到底是什么因素决定了钢铁材料的霸主地位呢。

下面就为大家详细介绍吧。

钢铁由铁矿石提炼而成，来源丰富，价格低廉。

钢铁又称为铁碳合金，是铁（Fe）与碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）以及其他少量元素（Cr、V等）所组成的合金。

通过调节钢铁中各种元素的含量和热处理工艺（四把火：淬火、退火、回火、正火），可以获得各种各样的金相组织，从而使钢铁具有不同的物理性能。

将钢材取样，经过打磨、抛光，最后用特定的腐蚀剂腐蚀显示后，在金相显微镜下观察到的组织称为钢铁的金相组织。

钢铁材料的秘密便隐藏在这些组织结构中。

在Fe-Fe3C系中，可配制多种成分不同的铁碳合金，他们在不同温度下的平衡组织各不相同，但由几个基本相（铁素体F、奥氏体A和渗碳体Fe3C）组成。

这些基本相以机械混合物的形式结合，形成了钢铁中丰富多彩的金相组织结构。

常见的金相组织有下列八种：碳溶于α-Fe晶格间隙中形成的间隙固溶体称为铁素体，属bcc结构，呈等轴多边形晶粒分布，用符号F表示。

其组织和性能与纯铁相似，具有良好的塑性和韧性，而强度与硬度较低（30-100 HB）。

在合金钢中，则是碳和合金元素在α-Fe中的固溶体。

碳在α-Fe中的溶解量很低，在AC1温度，碳的最大溶解量为0.0218%，但随温度下降的溶解度则降至0.0084%，因而在缓冷条件下铁素体晶界处会出现三次渗碳体。

随钢铁中碳含量增加，铁素体量相对减少，珠光体量增加，此时铁素体则是网络状和月牙状。

二、奥氏体碳溶于γ-Fe晶格间隙中形成的间隙固溶体称为奥氏体，具有面心立方结构，为高温相，用符号A表示。

奥氏体在1148℃有最大溶解度2.11%C，727℃时可固溶0.77%C；强度和硬度比铁素体高，塑性和韧性良好，并且无磁性，具体力学性能与含碳量和晶粒大小有关，一般为170~220 HBS、=40~50%。

第2章工程材料的基本知识2.1 金属材料的主要性能用来制造零件的金属材料应具有优良的使用性能及工艺性能。

所谓使用性能，是指机器零件在正常工作情况下金属材料应具备的性能，它包括机械性能(或称之为力学性能)、物理和化学性能。

而工艺性能是指零件在冷、热加工制造过程中，金属材料应具备的与加工工艺相适应的性能。

2.2金属材料的机械性能所谓机械性能，是指零件在载荷作用下所反映出来的抵抗变形或断裂的性能。

机械性能指标是零件在设计计算、选材、工艺评定以及材料检验时的主要依据。

由于外加载荷性质的不同(例如拉伸、压缩、扭转、冲击及循环载荷等)，所以对金属材料的机械性能指标要求也将不同。

常用的机械性能指标包括：强度、硬度、塑性、冲击韧性及疲劳强度等。

一. 强度金属材料在外力作用下抵抗破坏(过量的塑性变形或断裂)的性能叫做强度。

由于外力的作用方式有拉伸、压缩、弯曲、剪切等，所以强度也分为：抗拉强度、）抗压强度、抗弯强度、抗剪强度、屈服强度。

一般以测定材料的抗拉强度（σb 为主。

二. 硬度硬度是衡量金属材料软硬程度的指标。

目前常用的测定硬度的方法为压入法。

它是用特定的几何形状压头在一定载荷作用下，压入被测试样材料表面，根据被压入的程度来测定其硬度值。

所以硬度值的物理意义是金属材料表面抵抗局部压入塑性变形的能力。

常用的硬度的指标有：布氏硬度(HBS或HBW)及洛氏硬度(HRA、HRB、HRC)。

1. 布氏硬度布氏硬度测定原理是用一定大小的载荷将一定直径的淬火钢球或硬质合金球压求出应入被测金属表面，保持一定时间后卸载，根据载荷P和压痕的表面积F凹力值作为布氏硬度值。

布氏硬度试验法用于测定硬度不高的金属材料，如铸铁、有色金属、一般经退火、正火后的钢材等。

2. 洛氏硬度洛氏硬度测定原理是以测量压痕深度为硬度的计量指标，由于采用了不同的压头及载荷，可用来测量从极软到极硬的金属材料的硬度。

洛氏硬度的三种标度(HRA、HRB、HRC)中，常用的是HRC洛氏硬度，它采用金刚石圆锥体做压头，可用来测量硬度很高的材料，如淬火钢、调质钢等。

钢铁材料的分类、力学性能及热处理一、 分类及力学性能：1． 碳素钢：按含碳量的多少可分为低碳钢（含碳量小于0.25％）、中碳钢（含碳量在0.25％～0.5％）和高碳钢（含碳量大于0.5％）。

随着含碳量的增加，钢的机械强度提高，但使它的塑性和韧性下降。

（1） 普通碳素钢：它的化学成分不准确，因而不宜进行热处理。

普通碳素钢的牌号标记如Q235（国标），表示屈服点MPa S 235=σ。

（2） 优质碳素钢：力学性能优于普通碳素钢，采用适当的热处理方法可以获得很高的内部机械强度和表面硬度。

低碳钢塑性高，焊接性好，适用于冲压、焊接零件。

采用渗碳淬火处理可提高零件表面硬度；中碳钢具有综合性能好的特点，它的机械强度、塑性和韧性均较好，可进行调质、表面淬火处理；高碳钢具有高的机械强度和良好的韧性和弹性，常制成弹性零件。

优质碳素钢的牌号如15、35、45（国标），表示含碳量平均值各为0.15％、0.35％、0.45％。

2． 合金钢：合金钢是在优质碳素钢中加入某些合金元素而形成的。

它具有良好的力学性能和热处理性能，随着所加合金元素的不同，还可获得不同的特殊性能。

合金钢的牌号如35Mn2、40Cr （国标），表示含碳量平均值为0.35％和0.40％，而含合金元素Mn2％及Cr 小于1.5％。

3． 铸钢：铸钢的含碳量一般在0.15％～0.60％范围内，含碳量较高，塑性很差，容易产生龟裂，故不能锻造。

铸钢的强度显著高于铸铁，但铸造性则比较差，收缩率较大。

铸钢的牌号如ZG500－270，前组数字表示抗拉强度MPa B 500=σ，后组数字表示屈服点MPa S 270=σ。

4． 铸铁：铸铁是含碳量大于2％的铁碳合金。

铸铁因含碳量高，故它的抗拉强度、塑性和韧性都较差，不能锻造，焊接性能也差。

但它有较高的抗压强度，良好的减摩性和切削性能，吸振性好，价格又较低廉。

常用的铸铁有灰铸铁（如HT150，抗拉强度MPa B 150=σ）、可锻铸铁（如KT300－6，抗拉强度MPa B 300=σ，最低伸长率为6％）和球墨铸铁（如QT500－7，抗拉强度MPa B 500=σ，最低伸长率为7％）。

钢材的物理力学性能和机械性能表钢材的主要机械性能(也叫力学性能)通常是指钢材在标准条件下均匀拉伸.冷弯和冲击等.单独作用下所显示的各种机械性能。

钢材通常有五大主要的机械性能指标：通过一次拉伸试验可得到抗拉强度，伸长率和屈服点三项基本性能；通过冷弯试验可得到钢材的冷弯性能；通过冲击韧性试验可得到冲击韧性。

1.屈服点(σs)钢材或试样在拉伸时，当应力超过弹性极限，即使应力不再增加，而钢材或试样仍继续发生明显的塑性变形，称此现象为屈服，而产生屈服现象时的最小应力值即为屈服点。

设Ps为屈服点s处的外力，Fo为试样断面积，则屈服点σs =Ps/Fo(MPa)，MPa称为兆帕等于N(牛顿)/mm2，(MPa=106Pa，Pa：帕斯卡=N/m2)2.屈服强度(σ0.2)有的金属材料的屈服点极不明显，在测量上有困难，因此为了衡量材料的屈服特性，规定产生永久残余塑性变形等于一定值(一般为原长度的0.2%)时的应力，称为条件屈服强度或简称屈服强度σ0.2。

3.抗拉强度(σb)材料在拉伸过程中，从开始到发生断裂时所达到的最大应力值。

它表示钢材抵抗断裂的能力大小。

与抗拉强度相应的还有抗压强度、抗弯强度等。

设Pb为材料被拉断前达到的最大拉力，Fo为试样截面面积，则抗拉强度σb= Pb/Fo (MPa)。

4.伸长率(δs)材料在拉断后，其塑性伸长的长度与原试样长度的百分比叫伸长率或延伸率。

5.屈强比(σs/σb)钢材的屈服点(屈服强度)与抗拉强度的比值，称为屈强比。

屈强比越大，结构零件的可靠性越高，一般碳素钢屈强比为0.6-0.65，低合金结构钢为0.65-0.75合金结构钢为0.84-0.86。

6.硬度硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

⑴布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

金属材料及热处理的基本知识金属热处理是将金属工件放在一定的介质中加热到适宜的温度，并在此温度中保持一定时间后，又以不同速度冷却的一种工艺。

金属热处理是机械制造中的重要工艺之一，与其它加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。

其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。

为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。

钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。

另外，铝、铜、镁、钛等及其合金也都可以通过热处理改变其力学、物理和化学性能，以获得不同的使用性能。

在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。

早在公元前770～前222年，中国人在生产实践中就已发现，铜铁的性能会因温度和加压变形的影响而变化。

白口铸铁的柔化处理就是制造农具的重要工艺。

公元前六世纪，钢铁兵器逐渐被采用，为了提高钢的硬度，淬火工艺遂得到迅速发展。

中国河北省易县燕下都出土的两把剑和一把戟，其显微组织中都有马氏体存在，说明是经过淬火的。

随着淬火技术的发展，人们逐渐发现淬冷剂对淬火质量的影响。

三国蜀人蒲元曾在今陕西斜谷为诸葛亮打制3000把刀，相传是派人到成都取水淬火的。

这说明中国在古代就注意到不同水质的冷却能力了，同时也注意了油和尿的冷却能力。

中国出土的西汉(公元前206～公元24)中山靖王墓中的宝剑,心部含碳量为0.15～0.4%，而表面含碳量却达0.6%以上，说明已应用了渗碳工艺。

但当时作为个人“手艺”的秘密，不肯外传，因而发展很慢。

1863年，英国金相学家和地质学家展示了钢铁在显微镜下的六种不同的金相组织，证明了钢在加热和冷却时，内部会发生组织改变，钢中高温时的相在急冷时转变为一种较硬的相。

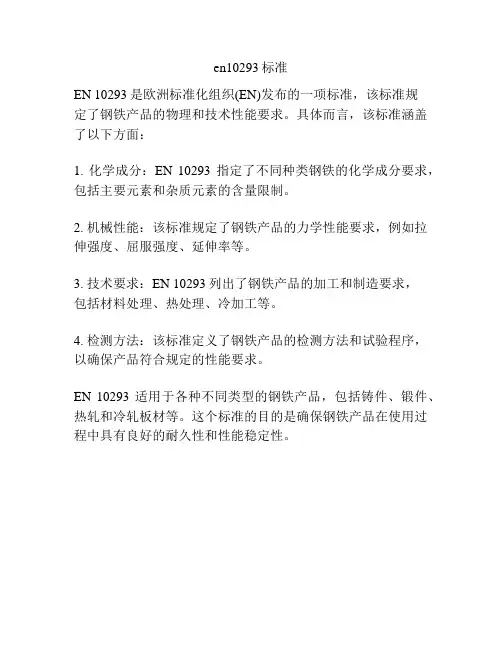

en10293标准
EN 10293是欧洲标准化组织(EN)发布的一项标准，该标准规
定了钢铁产品的物理和技术性能要求。

具体而言，该标准涵盖了以下方面：
1. 化学成分：EN 10293指定了不同种类钢铁的化学成分要求，包括主要元素和杂质元素的含量限制。

2. 机械性能：该标准规定了钢铁产品的力学性能要求，例如拉伸强度、屈服强度、延伸率等。

3. 技术要求：EN 10293列出了钢铁产品的加工和制造要求，
包括材料处理、热处理、冷加工等。

4. 检测方法：该标准定义了钢铁产品的检测方法和试验程序，以确保产品符合规定的性能要求。

EN 10293适用于各种不同类型的钢铁产品，包括铸件、锻件、热轧和冷轧板材等。

这个标准的目的是确保钢铁产品在使用过程中具有良好的耐久性和性能稳定性。

钢铁的物理力学性能和机械性能fangjym 的钢铁的物理力学性能和机械性能钢材的主要机械性能(也叫力学性能)通常是指钢材在标准条件下均匀拉伸.冷弯和冲击等.单独作用下所显示的各种机械性能。

钢材通常有五大主要的机械性能指标：通过一次拉伸试验可得到抗拉强度，伸长率和屈服点三项根本性能；通过冷弯试验可得到钢材的冷弯性能；通过冲击韧性试验可得到冲击韧性。

1.屈服点(σs)钢材或试样在拉伸时，当应力超过弹性极限，即使应力不再增加，而钢材或试样仍继续发生明显的塑性变形，称此现象为屈服，而产生屈服现象时的最小应力值即为屈服点。

设Ps为屈服点s处的外力，Fo为试样断面积，那么屈服点σs =Ps/Fo(MPa)，MPa 称为兆帕等于N(牛顿)/mm2，(MPa=106Pa，Pa：帕斯卡=N/m2)2.屈服强度(σ0.2)有的金属材料的屈服点极不明显，在测量上有困难，因此为了衡量材料的屈服特性，规定产生永久剩余塑性变形等于一定值(一般为原长度的0.2%)时的应力，称为条件屈服强度或简称屈服强度σ0.2 。

3.抗拉强度(σb)材料在拉伸过程中，从开场到发生断裂时所到达的最大应力值。

它表示钢材抵抗断裂的能力大小。

与抗拉强度相应的还有抗压强度、抗弯强度等。

设Pb为材料被拉断前到达的最大拉力，Fo为试样截面面积，那么抗拉强度σb=Pb/Fo (MPa)。

4.伸长率(δs)材料在拉断后，其塑性伸长的长度与原试样长度的百分比叫伸长率或延伸率。

5.屈强比(σs/σb)钢材的屈服点(屈服强度)与抗拉强度的比值，称为屈强比。

屈强比越大，构造零件的可靠性越高，一般碳素钢屈强比为0.6-0.65，低合金构造钢为0.65-0.75合金构造钢为0.84-0.86。

6.硬度硬度表示材料抵抗硬物体压入其外表的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

⑴布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料外表，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

钢铁知识点总结一、钢铁的制备工艺1. 高炉炼铁工艺：高炉是目前最常见的炼铁设备，其工艺流程主要包括原料配料、炉料装入、炉内还原、熔融出铁、出渣出炉等步骤。

在高炉内，铁矿石、焦炭和石灰石先后装入炉腔，通过高温还原反应，产生熔化的铁水和熔渣。

经过处理，铁水得到冷却、凝固成块体，即为生铁。

2. 钢的炼制工艺：生铁经过炼钢工艺处理后得到钢。

炼钢工艺主要包括转炉法、电弧炉法、吹氧底吹转炉法等。

转炉法是最早的炼钢方法，电弧炉法是常用的炼钢方法，吹氧底吹转炉法是一种高效的炼钢方法。

这些工艺均以生铁或废钢为原料，在高温条件下，通过氧化还原反应，控制铁中碳等杂质含量，制得各种规格的钢材。

3. 热轧工艺：热轧是将钢锭或钢坯进行预热，然后通过轧制设备进行加热轧制，最终得到板材、型材等半成品。

在热轧工艺中，可根据需要进行粗轧、精轧、整形等工序，以获得规格合格的钢材产品。

4. 冷轧工艺：冷轧是将热轧后的钢材通过冷轧设备进行再加工，以获得更高的表面质量和尺寸精度。

冷轧工艺包括冷轧板、冷轧带、冷轧型材等，这些产品常用于汽车、电器、建筑等领域。

二、钢铁的性能特点1. 钢铁的力学性能：钢铁具有优良的机械性能，包括强度、韧性、塑性等。

不同的钢材根据成分和工艺不同，其力学性能也有所差异。

2. 钢铁的耐腐蚀性：钢铁在空气、水和化学介质中容易产生腐蚀现象。

为了提高钢铁的耐腐蚀性，可采用镀锌、镀铬、喷漆等表面处理手段，或者选择具有较高耐蚀性能的合金钢。

3. 钢铁的热处理性：通过控制钢材的加热、保温和冷却过程，可以改变钢的组织和性能。

常见的热处理工艺包括退火、正火、淬火、回火等，可分别用于提高钢的韧性、硬度、强度等性能。

4. 钢铁的可加工性：钢铁在制造加工过程中，容易切削、锻造、焊接、冲压等加工，且加工后的产品表面质量良好，尺寸精度高。

5. 钢铁的磁性：钢铁是一种铁磁材料，一般情况下具有磁性，但也可以通过掺杂和热处理等方法获得非磁性的钢材。

第二部分 机械基础第四章 金属材料和热处理本章重点1．掌握：强度、硬度、塑性、韧性、疲劳强度的含义。

2．了解：工艺性能的含义。

3．了解：热处理的概念及目的。

4．熟悉：退火、正火、淬火、回火，表面热处理的方法。

5．掌握：碳素钢的概念、分类、牌号的表示方法及性能。

6．掌握：合金钢的牌号及表示方法。

7．熟悉：铸铁分类牌号及用途。

本章内容提要一．金属材料的性能1．物理、化学性能物理性能是指金属材料的密度、熔点、导电性、导热性、热膨胀性、磁性等具有物理特征的一些性能。

化学性能是指金属在化学作用下所表现的性能。

如：耐腐蚀性、抗氧化性和化学稳定性。

2．金属材料的机械性能金属材料在外力作用下所表现出来的性能就是力学性能。

主要有强度、塑性、硬度、韧性和疲劳强度等。

（1）强度强度是材料在静载荷作用下抵抗变形和破坏的能力。

可分为抗拉强度、抗压强度、抗剪强度和抗扭强度。

常用的强度是抗拉强度。

工程上常用的强度指标是屈服点和抗拉强度。

（2）塑性塑性是金属材料在静载荷作用下产生永久变形的能力。

常用塑性指标是伸长率和断面收缩率。

伸长率：是指试样拉断后的伸长与原始标距的百分比。

式中，L 0表示试样原长度（mm ），L 1表示试样拉断时的长度（mm ）。

断面收缩率：是指试样拉断后，缩颈处横截面积（A 1）的最大缩减量与原始横截面积（A 0）的百分比。

（3）硬度硬度是金属材料表面抵抗比它更硬的物体压入时所引起的塑性变形能力；是金属表面局部体积内抵抗塑性变形和破裂的能力。

目前最常用的硬度是布氏硬度（HB ）、洛氏硬度（HRC 、HRB 、HRA ）和维氏硬度（HV ）。

（4）韧性1o o 100%L L L -=⨯δ010A A 100%A -=⨯ψ韧性是脆性的反意，指金属材料抵抗冲击载荷的能力。

工程技术上常用一次冲击弯曲试验来测定金属抵抗冲击载荷的能力。

（5）疲劳强度疲劳强度是指材料在无限多次交变载荷作用下不发生断裂的最大应力。

一般规定，钢铁材料的应力循环次数取108，有色金属取107。
