4-2G重选重定向配置详解

爱立信2G到4G重选配置操作手册一、设置原则1.基于优先级的小区重选将不同的无线接入技术划分优先级,优先级可以为0-7，0为最低级别，7为最高级别，GSM优先级2，TD-SCDMA优先级为4，LTE优先级为5。

（现阶段省公司统一规范，不允许另设他值）2.最小接入电平LTE为-124dBm，重选到LTE门限-116dBm（现阶段省公司统一规范，不允许另设他值）TDS最小接入电平和重选到TDS判决门限需要按照现网配置进行设置。

3.起始测量门限及重选时延驻留在GSM小区的终端需要对TDS和LTE一直进行测量，满足重选条件的时间为5S二、测量算法及重选算法1.TD-S频点测量算法：S_non-serving_TDD = “measured RSCP value”– QRXLEVMINU2.LTE频点测量算法：S_non-serving_E-UTRAN = “measured RSRPvalue” – QRXLEVMINE3.小区重选至TD-SCDMA（高优先级）的条件 S_non-serving_TDD >HPRIOTHR4.小区重选至LTE（高优先级）的条件 S_non-serving_E-UTRAN >HPRIOTHR三、参数含义PRIOCR：基于优先级的小区重选功能是否开启（ON为开启OFF为关闭）；RATPRIO：2/3/4G频点优先级，取值范围：0-7（0最低，7最高）；QRXLEVMINU：TD-S频点接入最低电平（RSCP），邻小区（0~31=-119~-57dBm步长2dB）；QRXLEVMINE：LTE频点接入最低电平（RSRP），邻小区（0~31=-140~-78dBm步长2dB）；HPRIOTHR:高优先级频点重选门限，邻小区；（0~31=0~62dB步长2dB）；LPRIOTHR:低优先级频点重选门限，邻小区；（0~31=0~62dB步长2dB）；MEASTH：启动异系统（TD-S/LTE）频点测量门限，指GSM服务小区。

LTE移动性管理一、LTE移动性管理小区重选：空闲态下选择最优小区进行驻留，由UE控制。

无信令交互。

小区切换：连接态下选择最优小区进行业务，由ENB控制。

二、小区选择/重选1、小区选择空闲状态下的UE需要完成的过程包括公共陆地移动网络（PLMN）选择、小区选择/重选、位置登记等。

一旦完成驻留，UE可以读取系统信息（如驻留、接入和重选相关信息、位置区域信息等），读取寻呼信息，发起连接建立过程。

小区选择类型：初始小区选择、存储信息的小区选择。

（UE开机、从RRC_CONNECTED返回到RRC_IDLE模式、重新进入服务区）小区选择原则：遵循S准则，即小区选择的S值Srxlev>0时允许驻留，Srxlev=Qrxlevmeas–(Qrxlevmin+Qrxlevminoffset)‐Pcompensation。

Qrxlevmeas为测量小区的RSRP值；Qrxlevmin小区中最小RSRP接收强度要求，从广播消息获取；（下图网管配置-130dbm）Qrxlevminoffset对最小接入电平值的偏移值，防止乒乓切换；（下图网管配置2db）Pcompensation补偿值=MAX(Pemax-Pumax,0)，即配置值（下图网管配置23dbm）与UE实际上行发射功率的差值与0取大。

2、小区重选LTE驻留到合适的小区，停留适当的时间（1秒钟），测量附近小区寻求最优。

小区重选类型：同频小区重选和异频小区重选（包含异RA T）小区重选原则：遵循S准则、R准则、优先级排序原则（异频）。

A、同频重选134********@ zhengjunweiUE所驻留的服务小区质量下降到小于规定的门限值时，即服务小区Srxlev<Sintrasearch同频测量RSRP判决门限，启动同频测量。

然后根据R准则（同频小区或异频具有同等优先级的小区）在候选重选小区中进行排序选择最优：Rs> Rn至少持续Treselection 时间。

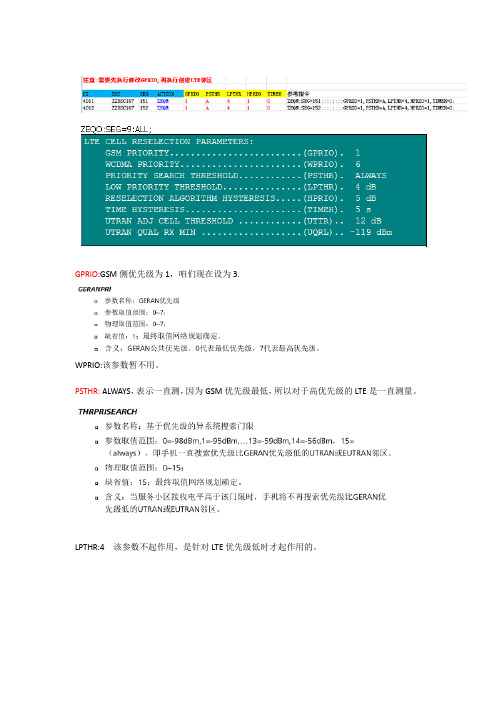

GPRIO:GSM侧优先级为1，咱们现在设为3.
WPRIO:该参数暂不用。

PSTHR: ALWAYS，表示一直测，因为GSM优先级最低，所以对于高优先级的LTE是一直测量。

LPTHR:4 该参数不起作用，是针对LTE优先级低时才起作用的。

HRPIO:5
TIMEH:5 这两个参数不起作用，也是针对LTE优先级低时才起作用的。

UTTR,UQRL: 参数不起作用，针对UTRAN网络的。

INDEX:指GSM加LTE的第几条频点，从1类推。

MCC,MNC,TAC:指LTE频的,目前TAC号是按GSM本小区的LAC设置，作用暂不明确，待测试研究一下。

FREQ:指加的LTE的频点，加上后可重选至这个频的LTE小区上。

LTEMB:LTE邻区带宽，是指GSM要测量LTE多大的带宽，LTE为20M带宽，100表示RB数量。

LTECP:这个LTE频点小区的优先级，设为7，7最高了。

LTERUT: 6,即2*6=12，-128+12=116。

当LTE为高优先级时，且LTE小区高于-116时，满足GSM重选至LTE门限。

LTERLT:指LTE频点比GSM优先级低时的重选门限值，目前不用这个。

LTERXM:-128,指重选至LTE的最低接入电平。

后面四个参数是LTE BARRED相关的，暂不用，也搞不太清楚。

添加2-4G邻区指令.
xlsx。

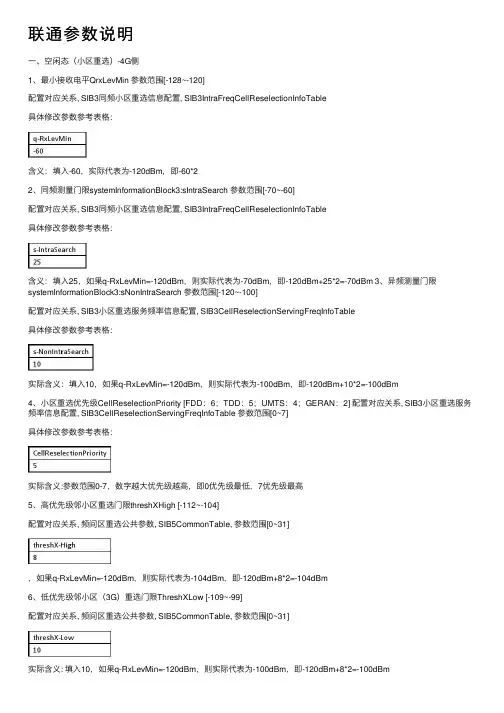

联通参数说明⼀、空闲态（⼩区重选）-4G侧1、最⼩接收电平QrxLevMin 参数范围[-128~-120]配置对应关系, SIB3同频⼩区重选信息配置, SIB3IntraFreqCellReselectionInfoTable具体修改参数参考表格：含义：填⼊-60，实际代表为-120dBm，即-60*22、同频测量门限systemInformationBlock3:sIntraSearch 参数范围[-70~-60]配置对应关系, SIB3同频⼩区重选信息配置, SIB3IntraFreqCellReselectionInfoTable具体修改参数参考表格：含义：填⼊25，如果q-RxLevMin=-120dBm，则实际代表为-70dBm，即-120dBm+25*2=-70dBm 3、异频测量门限systemInformationBlock3:sNonIntraSearch 参数范围[-120~-100]配置对应关系, SIB3⼩区重选服务频率信息配置, SIB3CellReselectionServingFreqInfoTable具体修改参数参考表格：实际含义：填⼊10，如果q-RxLevMin=-120dBm，则实际代表为-100dBm，即-120dBm+10*2=-100dBm4、⼩区重选优先级CellReselectionPriority [FDD：6；TDD：5；UMTS：4；GERAN：2] 配置对应关系, SIB3⼩区重选服务频率信息配置, SIB3CellReselectionServingFreqInfoTable 参数范围[0~7]具体修改参数参考表格：实际含义:参数范围0-7，数字越⼤优先级越⾼，即0优先级最低，7优先级最⾼5、⾼优先级邻⼩区重选门限threshXHigh [-112~-104]配置对应关系, 频间区重选公共参数, SIB5CommonTable, 参数范围[0~31]，如果q-RxLevMin=-120dBm，则实际代表为-104dBm，即-120dBm+8*2=-104dBm6、低优先级邻⼩区（3G）重选门限ThreshXLow [-109~-99]配置对应关系, 频间区重选公共参数, SIB5CommonTable, 参数范围[0~31]实际含义: 填⼊10，如果q-RxLevMin=-120dBm，则实际代表为-100dBm，即-120dBm+8*2=-100dBm7、低优先级服务⼩区重选门限threshServingLow [-120~-106]配置对应关系, SIB3 ⼩区重选服务频率信息配置，SIB3CellReselectionServingFreqInfoTable，实际含义: 填⼊7，如果q-RxLevMin=-120dBm，则实际代表为-106dBm，即-120dBm+7*2=-106dBm 8、⼩区重选定时器systemInformationBlock6:tReselectionUtra [500~1500]SIB6CommonTable [0-7]实际含义: 单位为s，填⼊1表⽰1s，即1000ms⼆、空闲态（⼩区重选）-3G侧不涉及三、连接态（4G->3G）1、A1事件RSRP门限a1ThresholdRsrpPrim [-120~-110]配置对应关系, 触发异系统切换的⼩区级A1和A2事件配置, IRatA1A2EvtCfgTable实际含义: 单位dBm，填⼊-110dBm2、A2事件RSRP门限（异系统）a2ThresholdRsrpPrim [-121~-105]配置对应关系, 触发异系统切换的⼩区级A1和A2事件配置, IRatA1A2EvtCfgTable实际含义: 单位dBm，填⼊-112dBm3、A2事件迟滞（异系统），hysteresisA2Prim [0~2]配置对应关系, 触发异系统切换的⼩区级A1和A2事件配置，IRatA1A2EvtCfgTable实际含义: 参数范围[0-30]，默认配置为04、A2事件触发时间（异系统），timeToTriggerA2Prim [320~640]配置对应关系, 触发异系统切换的⼩区级A1和A2事件配置，IRatA1A2EvtCfgTable实际含义: 参数范围[0-15]，默认配置为11,即为640ms5、A2事件RSRP门限（盲重定向）, a2ThresholdRsrpPrim [-121~-100]配置对应关系, 触发异系统切换的⼩区级A1和A2事件配置，IRatA1A2EvtCfgTable实际含义: 单位dBm，填⼊-112dBm6、A2事件迟滞（盲重定向）, hysteresisA2Prim [0~2]配置对应关系, 触发异系统切换的⼩区级A1和A2事件配置，IRatA1A2EvtCfgTable实际含义: 参数范围[0-30]，默认配置为07、A2事件触发时间（盲重定向），timeToTriggerA2Prim [320~640]配置对应关系, 触发异系统切换的⼩区级A1和A2事件配置，IRatA1A2EvtCfgTable实际含义: 参数范围[0-15]，默认配置为11,即为640ms8、B1事件触发迟滞hysteresisB1 [0~2]之间基于事件测量的配置，RrmIRATEventCfgTable实际含义:参数范围[0-30]，默认配置为0, 单位dB9、B1事件触发时间timeToTriggerB1 [256~640]配置对应关系, LTE和2G_3G之间基于事件测量的配置，RrmIRATEventCfgTable实际含义:参数范围[0-15]，默认配置为11,即为640ms10、B1-Utran邻⼩区RSCP门限b1ThresholdRscpUtra [-110~-90]之间基于事件测量的配置，RrmIRATEventCfgTable实际含义:单位dBm11、B2事件服务⼩区RSRP门限b2Threshold1Rsrp [-121~-115]配置对应关系, LTE和2G_3G之间基于事件测量的配置，RrmIRATEventCfgTable实际含义:单位dBm12、B2事件触发迟滞hysteresisB2 [0~4]配置对应关系, LTE和2G_3G之间基于事件测量的配置，RrmIRATEventCfgTable实际含义:参数范围[0-30]，默认配置为0，单位dB13、B2事件触发时间timeToTriggerB2 [200~640]配置对应关系, LTE和2G_3G之间基于事件测量的配置，RrmIRATEventCfgTable实际含义:参数范围[0-15]，默认配置为11,即为640ms14、B2-Utran邻⼩区RSCP门限b2Threshold2RscpUtra [-110~-90]配置对应关系, LTE和2G_3G之间基于事件测量的配置，RrmIRATEventCfgTable实际含义:单位dBm15、B2-Utran邻⼩区Ec/N0门限b2Threshold2EcNoUtra [-30~-20]配置对应关系, LTE和2G_3G之间基于事件测量的配置，RrmIRATEventCfgTable实际含义:单位dB说明：hysteresisB1/B2、timeToTriggerB1/B2、b1ThresholdRscpUtra/b2Threshold1Rsrp、b2Threshold2RscpUtra/b2Threshold2EcNoUtra(公⽤⼀套参数，通过开关控制）四、功率分配与控制: PRACH功控1、前导初始接收⽬标功率, PreambInitRcvTargetPower, [-104~-96]配置对应关系, SIB2 RACH 公共信息配置, SIB2RachTable实际含义：参数范围[0-15]枚举，15代表-90dBm2、PRACH功率攀升步长, PRACH功率攀升步长, [1~3]公共信息配置, SIB2RachTable枚举，3代表6dB3、前导码最⼤重传次数, PreambleTransMax, [5~10]配置对应关系, SIB2 RACH 公共信息配置, SIB2RachTable实际含义：参数范围[0-10]枚举，10代表200次五、功率分配与控制: PUCCH功控1、PUCCH期望功率, pZeroNominalPucch ,[-116~-100]配置对应关系, SIB2上⾏功率控制公共信息和CP类型信息配置, SIB2UlPcCpTable实际含义：单位dBm，实际值-96dBm2、路损因⼦, alpha, [0.7~0.8]配置对应关系, SIB2上⾏功率控制公共信息和CP类型信息配置, SIB2UlPcCpTable枚举，实际值0.8六、功率分配与控制: PUSCH功控1、PUSCH期望功率，pZeroNominalPusch，[-67~-80]配置对应关系, SIB2上⾏功率控制公共信息和CP类型信息配置, SIB2UlPcCpTable实际含义：单位dBm，实际值-60dBm2、路损因⼦，alpha，[0.7~0.8]配置对应关系, SIB2上⾏功率控制公共信息和CP类型信息配置, SIB2UlPcCpTable实际含义：参数范围[0-7]枚举，实际值0.8七、功率分配与控制: 下⾏功率配置1、参考信号功率，ReferenceSignaPower，[12.2~15.2]配置对应关系, PDSCH公共信息配置，SIB2PdschTable实际含义：单位dBm，参数范围[-60~50] 实际值15dBm2、RRU功率配置，宏站：⼩于20W不超过5%，⼤于等于40w不超过30%，⼤于等于60W 的不超过15%，配置对应关系,本地⼩区配置，LocalCellCfgTable实际含义：单位0.1dBm，参数范围[0~500] 实际值46dBm3、PA，PA，[-3~0]配置对应关系, RRM功控参数配置, RrmPcTable实际含义：参数范围[0-7] 实际值为0dB4、PB，PB，[0~1]配置对应关系, PDSCH公共信息配置，SIB2PdschTable实际含义：参数范围[0-3]⼋、DRX控制: 空闲态1、默认寻呼周期，defaultPagingCycle，[64~128]和PCCH 公共信息配置, SIB2BcchPcchTable实际含义：参数范围[0-3] 实际值为1282、寻呼发起位置，nB，[0.25~1]和PCCH 公共信息配置, SIB2BcchPcchTable实际含义：参数范围[0-7] 实际值为1九、DRX控制: 连接态1、持续时间定时器，ondurationtimer，[0~10]配置对应关系, DRX配置,DrxCfgTable实际含义：参数范围[0-15] 实际值为10ms2、DRX静⽌定时器，drxinactivitytimer，[0~100]配置对应关系, DRX配置,DrxCfgTable实际含义：参数范围[0-31] 实际值为100ms3、DRX重传定时器，drxretransmissiontimer，[0~8],DrxCfgTable实际值为8ms4、长DRX周期，longdrxcycle，320配置对应关系, DRX配置,DrxCfgTable实际含义：参数范围[0-15] 实际值为320ms5、短DRX周期，shortdrxcycle，[0~80],DrxCfgTable实际值为80ms6、短DRX周期定时器，shortdrxcycletimer，[1~2]配置对应关系, DRX配置,DrxCfgTableDRX短周期定时器。

LTE网络2G&3G&4G优化指导书(仅供内部使用）拟制: 广西LTE精品网项目组日期：更新: 日期：审核: 日期：批准: 日期：华为技术有限公司版权所有侵权必究一、 概述小区具有一定的覆盖范围，当移动终端UE 在系统内不断移动时，小区边缘信号质量可能会逐步降低，UE 为了保持连续的通信服务，需要根据服务小区和相邻小区的信号测量结果重选或切换到信号质量更好的小区。

本文主要介绍LTE 商用网3G\4G 网络间的重选、重定向原理及参数，4G/2G 间的CSFB原理，提出常见问题定位思路及优化方案，结合案例，希望通过该文档，对后续4G 与各系统间互操作优化提供参考。

二、 基本概念、空闲态互操作：重选（不同优先级重选）异系统测量触发UE 执行重选、重选原理终端从TDS 重选到LTE 邻区时，RNC 通过系统消息SIB19下发配置的重选相关参数，从低优先级小区重选到高优先级小区时，只需关注目标小区的门限，要求目标小区的测量值要大于设定的门限值。

终端从LTE 重选到TDS 邻区时，ENODEB 通过系统消息SIB3和SIB6下发后台配置的重选及邻区相关参数，从高优先级小区重选到低优先级小区时，UE 需要等待LTE 本小区信号低于异系统测量启动门限，才会触发对TDS 异系统的测量，当UE 测量到异系统的接收信号强度高于某一门限，且本系统的接收信号强度低于某一门限，就触发重选。

、重选信令TDL到TDS重选：1. UE 发送 RAU Request 消息给 GnGp SGSN ，发起 RAU 流程。

2. GnGp SGSN 发送 SGSN Context Request 消息给 MME ， MME 返回 SGSN Context Response 消息，携带 MM 和 PDP 上下文， MME 启动一个定时器。

3. GnGp SGSN 向 HSS 发送 Authentication Information Request(IMSI) ， HSS 响应 Authentication Information Acknowledge 消息，携带 GPRS 安全向量。

爱立信2G-4G重选功能开通指导书V8爱立信2G-4G重选功能开通指导书一、原理（一）LTE邻区信息在GSM上的广播-SI2quater网络在BCCH信道上对小区内所有MS广播SI2quater（System Information 2quater）系统消息。

SI2quater的内容包括GSM邻区和LTE邻区测量和报告的参数。

LTE网络中共有504个PCID（Physical Layer Cell Identity）。

SI2quater提供LTE频点以及每个频点的0个或多个不允许的PCID （Not Allowed Cell），这些信息构成了LTE Cell Reselection List，最多可包含8个LTE频点。

SI2quater同时对小区内的MS广播各种邻区优先级信息以支持基于优先级的GSM网络和LTE网络小区重选算法。

GSM和LTE网络的公共优先级不能相同。

LTE邻区信息可能在连续的多条SI2quater中发送。

系统在第一条包含LTE邻区信息的SI2quater中标识LTE邻区信息开始，而在最后一条包含LTE邻区信息的SI2quater中标识LTE邻区信息结束。

这样，在MS连续收到多条SI2quater消息时，仅需要对这些消息进行一次解码，可快速获取LTE邻区信息，从而加速MS进行小区重选。

协议规定，外部邻区信息最多可以通过16条SI2quater消息下发给MS，超过 SI2quater消息的下发能力，会导致无法下发SI2quater 消息。

（二）LTE邻区的测量GSM小区中的MS在测量GSM邻区信号电平的同时，也会对SI2quater中LTE邻区的信号质量进行测量。

为了减少不必要的测量并节省MS的电力消耗，对优先级低于GSM小区的LTE频点，BSS通过参数MEASTHR控制MS的测量行为，MS根据不同的参数值进行LTE 邻区的测量。

对优先级高于GSM小区的LTE频点采用始终测量的方式。

C S F B+234G互操作策略及参数配置指导书目录1 概述 (3)2 邻区配置策略 (4)2.1 4G配置4G邻区原则 (5)2.2 4G配置3G/2G邻区原则 (5)2.3 3G配置4G邻区原则 (5)2.4 2G配置4G邻区原则 (5)3 互操作参数取值建议 (6)3.1 总原则 (6)3.2 空闲态互操作参数取值建议 (6)3.3 连接态互操作参数取值建议 (7)3.3.14G到2G连接态互操作 (7)3.3.22G到4G连接态互操作 (7)3.3.34G到3G连接态互操作 (8)3.3.43G到4G连接态互操作 (8)3.3.53G到2G连接态互操作 (8)3.3.62G到3G连接态互操作 (8)4 各厂家脚本...................................... 错误!未定义书签。

4.1 主城区厂家组合.............................. 错误!未定义书签。

4.2 全网厂家组合................................ 错误!未定义书签。

5 附录1：截止到1月17日的各项功能验证情况.......... 错误!未定义书签。

6 附录2：编制历史................................. 错误!未定义书签。

1概述由于LTE的出现和CSFB+234G互操作，比以往的23G互操作额外引入了：1.CSFB（4G到2G）；2. 4个新的相邻关系（2G到4G，4G到2G，3G到4G，4G到3G）；3.重定向分为“基于测量的重定向”和“盲重定向”；4.系统间、频段间优先级。

同时1.234G这3张网叠加，导致覆盖场景极为复杂；2.厂家设备能力不到位（例如，华为不支持集团标准的4G到3G重定向A2+B2事件，只能通过A2+B1事件来代替，性能有所劣化。

大唐不支持3G到4G重定向）；3.更复杂的异厂家组合（仅主城区就存在4种组合）；4.终端支持不同的协议版本（例如，当前仅支持R7版本的终端无法从3G重定向到4G，iphone5s无法从4G重定向到3G）；5.不同语音解决方案的终端（CSFB、双待），并且CSFB又分为3种（中移动国行定制机（支持中移动234G+自主FR），中移动港行破解机（支持中移动234G），联通电信国行破解机（支持中移动24G）），双待又分为2种（4G模块+23G模块，典型代表酷派8736；34G模块+2G模块，典型代表三星note2；背景搜索间隔由终端决定）。

诺西2/3/4G互操作配置参数1）2G到4G互操作需要配置的内容和参数：参数英文名称参数中文名称参数解释参数建议配置值LTE adjacentcell downlink carrier frequency LTE邻区绝对频点号该参数为GSM的LTE邻区定义了绝对频点号现网LTE adjacentcell tracking area code LTE邻区TA识别号该参数为GSM的LTE邻区定义了它所属的TA识别号现网LTE adjacent cell mobile country code LTE邻区移动通信国家代码该参数为GSM的LTE邻区定义了MCC号现网LTE adjacent cell mobile network code LTE邻区移动通信网代码该参数为GSM的LTE邻区定义了MNC号现网LTE adjacentcell minimum bandwidth LTE邻区最小带宽值该参数为GSM的LTE邻区定义了信道带宽的最小值现网LTE adjacent cell priority LTE邻区优先级该参数为GSM的LTE邻区定义了优先级（0为最低，7为最高）6或者7LTE adjacent cell reselection upper threshold LTE高优先级邻区最小小区重选门限该参数为比服务小区优先级高的LTE邻区定义了最小的重选门限10LTE adjacent cell reselection lower threshold LTE低优先级邻区最小小区重选门限该参数为比服务小区优先级低的LTE邻区定义了最小的重选门限15LTE adjacent cell minimum RX level LTE邻区最小接入电平该参数为GSM小区定义了接入LTE小区最小的电平门限-1302）4G到2G互操作需要配置的内容和参数：参数英文名称参数中文名称参数解释参数建议配置值Activate CS fallback via redirection CSFB开关onGERAN band indicator GSM频段指示，用以区分DCS还是PCSdcs1800RAT for redirection 重定向异系统指示geranRedirection priority for CS fallback withredirectionCSFB优先级 1 GERAN ARFCN values list geran频点列表参数英文名称参数中文名称参数解释参数建议配置值EArFcn E-UTRA上下行频点号用于设置LTE优先级邻区重选中的上下行频点号取决于规划EarFcnPriority E-UTRA频点绝对优先级被测E-UTRA频点绝对优先级取决于规划EqrxlevMinRsrp E-UTRA小区最低接入RSRP门限E-UTRA小区最低接入的RSRP门限,只有UE测量到的RSRP值大于该门限，才能驻留到该小区。
