华为4G-2G重选重定向互操作

234G互操作系统间：空闲态：4G与3G间双向小区重选；4G与GSM间双向小区重选；连接态：4G与3G间双向R8 RRC重定向；4G到GSM重定向，2G到4G小区重选。

系统内同频小区重选同频小区重选测量启动：服务小区高于SIntraSearch时，即高于-82dBm（现网值）的时候不进行测量；服务小区低于SIntraSearch时，即低于-82dBm（现网值）的时候启动重选测量；LST CELLRESEL 这条指令可以查同频小区重选起测门限:SIntraSearch=23*2-128（最小接入电平）=-82dBm举例: 缺省配置（29，即Qrxlevmeans<-128dBm（最小接入电平）+29*2=-70dBm 时起测）同频小区重选判决：同频同优先级小区重选：小区重选时间内，UE测量到的邻区RSRP大于服务小区RSRP时重选，UE在当前小区驻留超过1SQrxlevmeans：测量小区的RSRP值，单位dBmQrxlevmin：小区选择中最低接收电平，单位dBmQrxlevminoffset：小区选择中最低接收电平偏置，单位dBPcompensation dB（补偿值）PEMax：UE在小区中允许的最大上行发射功率，单位dBmPUMax：由UE能力决定的最大上行发射功率，单位dBm举例：当前宏站小区Qrxlevmeans值RSRP-80dBm，Qrxlevmin值-61dBm (-122dBm)，Qrxlevminoffset值0dB，PEMax值-12dBm，则S值Srxlev为-80-(-122+0)-0=42系统内异频小区重选（低到高重选）优先级比本小区高，例如F、D重选到E小区时：异频/异系统小区重选测量启动：向高优先级的异频/异系统重选，始终进行测量异频小区重选判决：对高优先级小区重选：邻区RSRP高于异频频点高优先级重选门限(2分贝)ThreshXhigh，即-106dBm（现网值）时重选，UE在当前小区驻留超过1SLST EUTRANINTERNFREQ:;（查询EUTRAN异频相邻频点）ThreshXhigh=9*2-124=-106dBm=11*2-128=-106dBm举例，需要验证D到E的重选，则需要选择D的弱场走到E的强场。

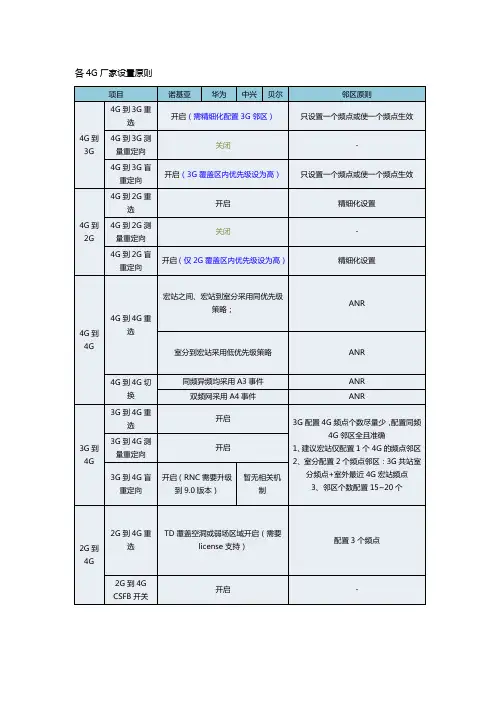

各4G厂家设置原则中兴4G：一、4G至3G重选4G至3G重选触发机制：LTE服务小区RSRP< SnonIntraSearch，启动对3G频点的测量，当LTE服务小区RSRP< ThreshServing, LowP且3G小区RSCP> ThreshX, LowP时，终端从LTE小区重选到3G。

1.Snonintrasearch含义：该参数指示了小区重选的异频/异系统的测量触发门限Snonintrasearch，如果服务小区RSRP小于Snonintrasearch ，UE进行异频或异系统测量。

影响：LTE小区级2.ThreshServing, LowP含义：当重选低优先级载频/系统时，服务载频使用的低门限。

重选条件：(１)没有高优先级系统或载频的小区满足重选到高优先级的条件；且(２)在Treselection内，SServingCell < ThresholdServing_Low且低优先级系统或载频小区的SnonServingCell,x > ThresholdX_Low（包括频间和系统间），且(３) UE在当前服务小区的驻留时间超过1秒。

影响：LTE小区级3.频内小区重选优先级含义：cellReselectionPriority，该参数指示频内小区重选优先级。

小区重选优先级值越小优先级越低。

影响：LTE小区级4.小区选择所需的最小RSRP接收水平（dBm）含义：该参数指示了LTE小区满足选择条件的最小接收电平门限。

被测小区的接收电平只有大于Sel_Qrxlevmin时，才满足小区选择的条件。

影响：LTE小区级5.UTRAN TDD小区重选所需要的最小接收电平(dBm)含义：该参数指示了小区满足UTRAN TDD小区重选条件的最小接收电平门限。

重选到UTRAN TDD邻区需要计算的SnonServingCell,x的一个关键参数。

影响：TDS载频级6.UTRAN载频重选配置->ThreshX, LowP含义：当选择低优先级UTRAN TDD小区时，UTRAN TDD小区所使用的门限。

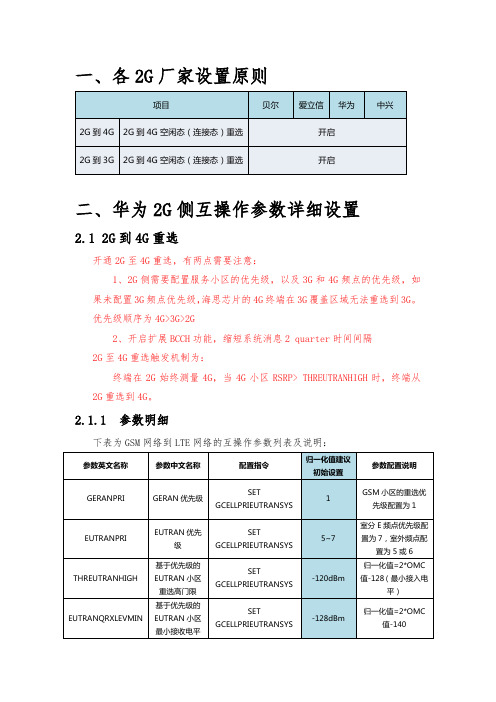

一、各2G厂家设置原则二、华为2G侧互操作参数详细设置2.1 2G到4G重选开通2G至4G重选，有两点需要注意：1、2G侧需要配置服务小区的优先级，以及3G和4G频点的优先级，如果未配置3G频点优先级，海思芯片的4G终端在3G覆盖区域无法重选到3G。

优先级顺序为4G>3G>2G2、开启扩展BCCH功能，缩短系统消息2 quarter时间间隔2G至4G重选触发机制为：终端在2G始终测量4G，当4G小区RSRP> THREUTRANHIGH时，终端从2G重选到4G。

2.1.1 参数明细下表为GSM网络到LTE网络的互操作参数列表及说明：2.1.2 基于Priority 的2G->4G 重选2.1.2.1 重选准则2G 小区重选到高优先级LTE 频率准则： ✧ 公式：RSRP >EUTRANQRXLEVMIN + THREUTRANHIGH ✧ 关键参数：LTECELLRESELEN ：LTE 小区重选允许YES: 允许从GSM 小区重选到LTE 小区； NO: 不允许从GSM 小区重选到LTE 小区；GERANPRI：GERAN优先级GERAN公共优先级，0代表最低优先级，7代表最高优先级范围：0 到7（7为最高，留给LTE；0最低，给GSM）；步长：1EUTRANPRI：EUTRAN优先级EUTRAN公共优先级，0代表最低优先级，7代表最高优先级。

范围：0 到7（室分E频点优先级配置为7，室外频点配置为5或6）；步长：1EUTRANQRXLEVMIN：基于优先级的EUTRAN小区最小接收电平范围：0 到31（-140dbm到-78dbm）；步长；2dbm计算：QRXLEVMINE =-140dbm+设置值*2 THREUTRANHIGH：基于优先级的EUTRAN小区重选高门限范围：0 到31（0db到62db）；步长；2db计算：HPRIOTHR =设置值*2 dbRSRP：Reference Signal Received PowerUE接收到的小区公共参考信号（CRS）功率值，数值为测量带宽内单个RE功率的线性平均值，反映的是本小区有用信号的强度2.1.2.2 基本参数✓FREQ：LTE频点该参数表示LTE外部小区的频点。

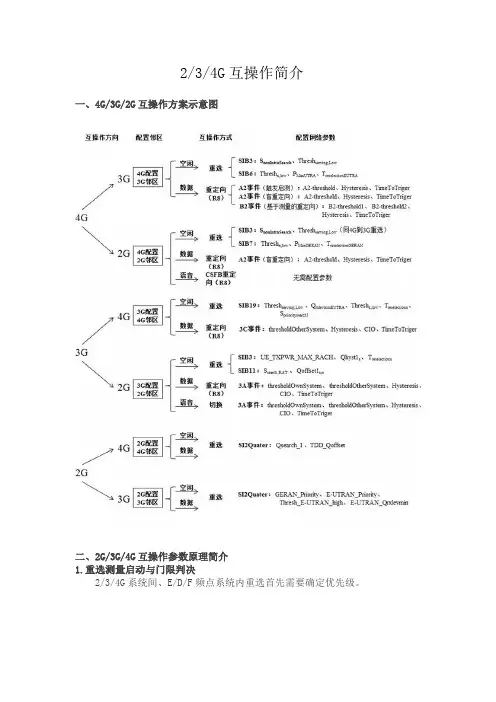

2/3/4G互操作简介一、4G/3G/2G互操作方案示意图二、2G/3G/4G互操作参数原理简介1.重选测量启动与门限判决2/3/4G系统间、E/D/F频点系统内重选首先需要确定优先级。

其它条件相同的情况下，设置的优先级越高，配套参数带来的效果是：终端越容易驻留在该小区。

为了确保用户尽量驻留4G，将优先级最高的5、6、7分配给4G，4G中的室外D/F频点和室内E频点可根据不同的目的选择5、6、7不同优先级，如希望室分尽量多吸收业务，可设置E频点优先级高于D、F，希望控制室分信号外泄，可将D、F频点优先级设置高于E。

重选分两个过程：测量启动判决和重选门限判决启动条件：●同频重选，服务小区电平低于SIntraSearch；●向高优先级的异频/异系统重选，始终进行测量；●向低优先级的异频/异系统重选，服务小区电平低于SNonIntraSearch。

判决条件：●同频、同优先级重选，目标小区比服务小区高于某一相对值（Qhyst（服务小区）、Qoffset（目标小区）），则触发重选；●对高优先级重选，当目标小区高于某绝对门限（ThreshXHigh），则触发重选；●对低优先级重选，当服务小区低于绝对门限1（ThreshServlow）、目标小区高于绝对门限2（ThreshXlow），则触发重选。

注：4G对低优先级小区的异频重选和异系统重选，启动测量门限（SNonIntraSearch）和服务小区判决门限（ThreshServlow）是同一套参数，同时影响异频和异系统重选，仅依靠不同的目标小区判决门限（ThreshXlow）进行区分，故参数配置需兼顾异频和异系统性能。

如：高优先级D频点向低优先级F 频点、3G重选2 切换测量启动与门限判决切换策略与重选策略的原理相似。

■测量启动判决：A1、A2：◇A1事件：当服务小区电平（或质量，下同）高于某门限，则停止上报测量事件◇A2事件：当服务小区电平低于某门限，则开始上报测量事件（与SIntraSearch / SNonIntraSearch 相同）■切换门限判决：A3、A4、A5，三者选其一：◇A3事件：当邻区比服务小区高于某一相对值，则触发切换（与同优先级小区重选门限判决相同）◇A4事件：当邻区高于某绝对门限，则触发切换，（与对高优先级小区重选门限判决相同）◇A5事件：当服务小区低于绝对门限1、邻区高于绝对门限2，则触发切换，（与对低优先级小区重选门限判决相同）■A3、A4、A5均可以用于LTE系统内同频、异频判决门限，为确保空闲态和连接态的一致性，在确定两个小区之间的优先级高低后，同频/同优先级切换使用A2+A3，优先级低到高使用A2+A4，优先级高到低使用A2+A5。

1234G互操作系统间：空闲态：4G与3G间双向小区重选；4G与GSM间双向小区重选；连接态：4G与3G间双向R8 RRC重定向；4G到GSM重定向，2G到4G小区重选。

2系统内同频小区重选同频小区重选测量启动：服务小区高于SIntraSearch时，即高于-82dBm（现网值）的时候不进行测量；服务小区低于SIntraSearch时，即低于-82dBm（现网值）的时候启动重选测量；LST CELLRESEL 这条指令可以查同频小区重选起测门限:SIntraSearch=23*2-128（最小接入电平）=-82dBm举例: 缺省配置（29，即Qrxlevmeans<-128dBm（最小接入电平）+29*2=-70dBm时起测）同频小区重选判决：同频同优先级小区重选：小区重选时间内，UE测量到的邻区RSRP大于服务小区RSRP时重选，UE在当前小区驻留超过1SS准则：Qrxlevmeans：测量小区的RSRP值，单位dBmQrxlevmin：小区选择中最低接收电平，单位dBmQrxlevminoffset：小区选择中最低接收电平偏置，单位dBPcompensation dB（补偿值）PEMax：UE在小区中允许的最大上行发射功率，单位dBmPUMax：由UE能力决定的最大上行发射功率，单位dBm举例：当前宏站小区Qrxlevmeans值RSRP-80dBm，Qrxlevmin值-61dBm (-122dBm)，Qrxlevminoffset值0dB，PEMax值-12dBm，则S值Srxlev为-80-(-122+0)-0=42R准则：3系统内异频小区重选（低到高重选）优先级比本小区高，例如F、D重选到E小区时：异频/异系统小区重选测量启动：向高优先级的异频/异系统重选，始终进行测量异频小区重选判决：对高优先级小区重选：邻区RSRP高于异频频点高优先级重选门限(2分贝)ThreshXhigh，即-106dBm（现网值）时重选，UE在当前小区驻留超过1SLST EUTRANINTERNFREQ:;（查询EUTRAN异频相邻频点）ThreshXhigh=9*2-124=-106dBm=11*2-128=-106dBm举例，需要验证D到E的重选，则需要选择D的弱场走到E的强场。

LTE网络2G&3G&4G优化指导书(仅供内部使用）拟制: 广西LTE精品网项目组日期：更新: 日期：审核: 日期：批准: 日期：华为技术有限公司版权所有侵权必究一、 概述小区具有一定的覆盖范围，当移动终端UE 在系统内不断移动时，小区边缘信号质量可能会逐步降低，UE 为了保持连续的通信服务，需要根据服务小区和相邻小区的信号测量结果重选或切换到信号质量更好的小区。

本文主要介绍LTE 商用网3G\4G 网络间的重选、重定向原理及参数，4G/2G 间的CSFB原理，提出常见问题定位思路及优化方案，结合案例，希望通过该文档，对后续4G 与各系统间互操作优化提供参考。

二、 基本概念、空闲态互操作：重选（不同优先级重选）异系统测量触发UE 执行重选、重选原理终端从TDS 重选到LTE 邻区时，RNC 通过系统消息SIB19下发配置的重选相关参数，从低优先级小区重选到高优先级小区时，只需关注目标小区的门限，要求目标小区的测量值要大于设定的门限值。

终端从LTE 重选到TDS 邻区时，ENODEB 通过系统消息SIB3和SIB6下发后台配置的重选及邻区相关参数，从高优先级小区重选到低优先级小区时，UE 需要等待LTE 本小区信号低于异系统测量启动门限，才会触发对TDS 异系统的测量，当UE 测量到异系统的接收信号强度高于某一门限，且本系统的接收信号强度低于某一门限，就触发重选。

、重选信令TDL到TDS重选：1. UE 发送 RAU Request 消息给 GnGp SGSN ，发起 RAU 流程。

2. GnGp SGSN 发送 SGSN Context Request 消息给 MME ， MME 返回 SGSN Context Response 消息，携带 MM 和 PDP 上下文， MME 启动一个定时器。

3. GnGp SGSN 向 HSS 发送 Authentication Information Request(IMSI) ， HSS 响应 Authentication Information Acknowledge 消息，携带 GPRS 安全向量。

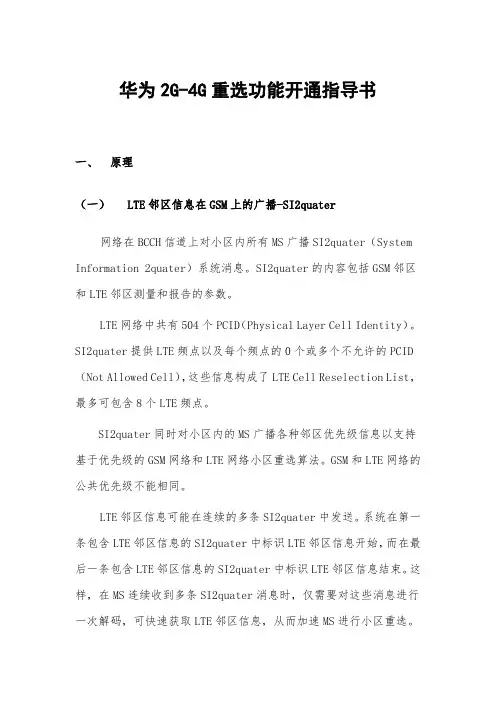

华为2G-4G重选功能开通指导书一、原理（一）LTE邻区信息在GSM上的广播-SI2quater网络在BCCH信道上对小区内所有MS广播SI2quater（System Information 2quater）系统消息。

SI2quater的内容包括GSM邻区和LTE邻区测量和报告的参数。

LTE网络中共有504个PCID（Physical Layer Cell Identity）。

SI2quater提供LTE频点以及每个频点的0个或多个不允许的PCID （Not Allowed Cell），这些信息构成了LTE Cell Reselection List，最多可包含8个LTE频点。

SI2quater同时对小区内的MS广播各种邻区优先级信息以支持基于优先级的GSM网络和LTE网络小区重选算法。

GSM和LTE网络的公共优先级不能相同。

LTE邻区信息可能在连续的多条SI2quater中发送。

系统在第一条包含LTE邻区信息的SI2quater中标识LTE邻区信息开始，而在最后一条包含LTE邻区信息的SI2quater中标识LTE邻区信息结束。

这样，在MS连续收到多条SI2quater消息时，仅需要对这些消息进行一次解码，可快速获取LTE邻区信息，从而加速MS进行小区重选。

协议规定，外部邻区信息最多可以通过16条SI2quater消息下发给MS，超过 SI2quater消息的下发能力，会导致无法下发SI2quater消息。

当参数LTECELLRESELEN设臵为YES(是)时，SI2quater包括LTE 邻区信息和邻区优先级信息。

当参数SI2QUATEROPTFORLTESW设臵为“ON(打开)”时，对SI2quater和Measurement Information的LTE邻区列表采用紧密编码方式下发，减少下发的系统消息数目，缩短重选时分组业务中断时间（二）LTE邻区的测量GSM小区中的MS在测量GSM邻区信号电平的同时，也会对SI2quater中LTE邻区的信号质量进行测量。

CSFB互操作配置指导手册书——华为分册一、LTE CSFB功能脚本1.检查eNodeB侧license是否支持CSFB功能：2.打开重定向算法与CSFB开关。

MOD ENODEBALGOSWITCH: HoAlgoSwitch=GeranCsfbSwitch-1,HoModeSwitch= GeranPsHoSwitch-0&GeranRedirectSwitch-1&BlindHoSwitch-1;3.打开REDIRECTION开关。

MOD INTERRATPOLICYCFGGROUP: InterRatPolicyCfgGroupId=3,GeranGprsEdgeHoCfg= PS_HO-0&NACC_HO-0&CCO_HO-0&REDIRECTION-1;4.设置S1接口MME协议版本号为R8DSP S1INTERFACE:;查询MME协议版本号是Release 8则不需要执行MOD S1INTERFACE: S1InterfaceId=0, MmeRelease=Release_R8; （要重建S1链路）5.设置盲切换最高优先级异系统为GERANMOD CSFALLBACKBLINDHOCFG: CnOperatorId=0, InterRatHighestPri=GERAN, InterRatSecondPri=UTRAN, InterRatLowestPri=CDMA2000;6.添加GSM频点组。

1个小区最多配16个频点组ADD GERANNFREQGROUP:LOCALCELLID=1,BCCHGROUPID=0,GERANVERSION=EDGE, STARTINGARFCN=41,BANDINDICATOR=GSM_dcs1800,CELLRESELPRIORITYCFGIND=CFG,CELLRESE LPRIORITY=1,PMAXGERANCFGIND=NOT_CFG,CONNFREQPRIORITY=8;注释：BCCHGROUPID根据需要添加的组从0开始累加;STARTINGARFCN取该频点组中所有频点最小的频点，CONNFREQPRIORITY不能为0.7.GSM频点组添加频点每个小区同一频点组最多配31个频点，一个小区最大允许配置的频点为64 。
