模拟电子技术5.1 反馈的基本概念与分类

5.负反馈放大电路【重点】反馈的基本概念与分类，负反馈的一般表达式。

【难点】负反馈的一般表达式。

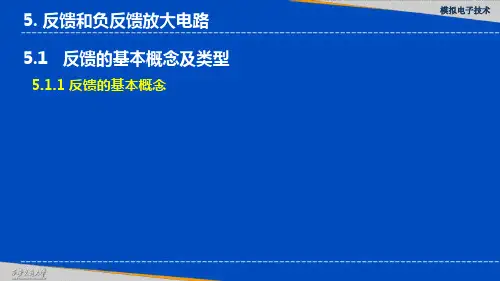

5.1 反馈的基本概念与分类5.1.1 反馈的概念反馈是把放大电路输出信号的部分或者全部，通过一定的方式回送到输入端来影响输入量的过程。

有反馈的放大电路称为反馈放大电路。

5.1.2 反馈的分类1.正反馈与负反馈f i ix'f i i x x x -='2.电压反馈与电流反馈电压反馈是指反馈信号取自输出电压。

电流反馈是指反馈信号取自输出电流。

3.并联反馈与串联反馈并联反馈是指输入信号与反馈信号以电流方式叠加（并联）。

串联反馈是指输入信号与反馈信号以电压方式叠加（串联）。

反馈类型分为电压串联反馈、电压并联反馈、电流串联反馈和电流并联反馈四种。

4.交流反馈与直流反馈当反馈信号仅在交流通路中存在，就是交流反馈，它只影响放大电路的交流性能；当反馈信号仅在直正向传输反馈放大电路框图并联反馈与串联反馈类型框图b.串联反馈a.并联反馈U I I流通路中存在，就是直流反馈，它只影响放大电路的直流性能；若反馈信号在交、直流通路中都存在，则称为交直流反馈，它将影响放大电路的交、直流性能。

5.本级反馈与级间反馈只在一级放大电路内部的反馈称为本级反馈。

级与级之间的反馈称为级间反馈。

5.1.3 负反馈的一般表达式反馈系数 ofx x F =净输入信号 f i i x x x -=' 开环放大倍数 i ox x A '=则有反馈放大电路闭环放大倍数为 AF Ax x A x x x A x x A +='+=+''==11i f fi i i o f 令D =1+AF ，则DA A =f D 称为做反馈深度，它是反映反馈强弱的重要物理量。

【重点】放大电路反馈的极性、类型判断。

【难点】放大电路反馈的极性、类型判断。

5.2 负反馈放大电路（1（2（3（4（5 5.2.1 电压串联负反馈5.2.2 电流串联负反馈电流串联负反馈＋V CCu u oR L CC＋－u u o 集成运放构成的电压串联负反馈R fu o ＋ －集成运放构成的电流串联负反馈u iR fu o5.2.3 电压并联负反馈5.2.4 电流串联负反馈电流并联负反馈＋V CCu uo 电压并联负反馈＋V CCu u o 集成运放构成的电压并联负反馈u iR fu o ＋ －集成运放构成的电流并联负反馈u iu oR 3【重点】放大电路反馈的极性、类型判断。

反馈的基本概念及类型判断1、反馈是指将放大电路的输出量(电压或电流)的一部分或全部，通过反馈网络以一定的方式，反送到放大电路的输入回路中去，并影响输入量(电压或电流。

2、分类：反馈信号本身交、直流性质：交流反馈和直流反馈。

输入回路中求和形式：串联反馈和并联反馈。

输出回路中采样方式：电压反馈和电流反馈。

反馈极性：正反馈和负反馈3、反馈信号中只含有交流成分，则为交流反馈。

反馈信号中只含有直流成分，则为直流反馈。

4、反馈网络中没有电容，则为交、直流反馈；如果有电容，若电容与电阻并联，则为直流反馈，若电容与电阻串联，则为交流反馈。

5、直流反馈的作用是稳定电路的静态工作点，而交流负反馈主要用于改善放大电路的动态性能。

6、输入回路中以电压形式求和，则为串联反馈；输入回路中以电流形式求和，则为并联反馈。

7、如果反馈信号取自输出电压，称为电压反馈；如果反馈信号取自输出电流，称为电流反馈。

①输出短路法。

将输出端交流短路，若反馈信号随之消失，则为电压反馈，否则为电流反馈。

②电路结构判定法。

若放大电路的输出端和反馈网络的取样端处在同一放大电路的同一个电极上，则为电压反馈，否则为电流反馈。

8、使净输入信号增加，称为正反馈；使净输入信号减小，称为负反馈。

瞬时极性法：假定输入信号瞬时增加，沿输入→基本放大电路→输出→反馈网络→输入的路径，推演出反馈信号的变化极性，进而得到净输入信号的变化极性。

若反馈信号增加，则净输入信号就会减小，为负反馈；反之为正反馈。

9、负反馈的四种组态：电压串联负反馈、电流串联负反馈、电压并联负反馈和电流并联负反馈。

10、电压负反馈的重要特点是能维持电路的输出电压恒定。

11、电流负反馈的重要特点是能维持电路的输出电流恒定。

反馈放大电路的方框图反馈的一般表达式闭环放大倍数反馈深度负反馈深度负反馈负反馈对放大电路性能的影响 提高放大倍数的稳定性闭环放大倍数f A 的相对变化量下降为开环放大倍数A 的相对变化量的AF+11，稳定性提高了。

第5章放大电路中的反馈5.1 复习笔记本章主要讲述了反馈的基本概念、负反馈放大电路的方块图、负反馈对电路性能的影响以及放大电路的稳定性等问题，阐明了反馈的判断方法、深度负反馈条件下放大倍数的估算、负反馈放大电路的稳定性判断方法和自激振荡的消除方法等。

通过本章的学习，读者应能做到会判，即能正确判断电路中是否引入反馈及反馈的性质；会算，即理解负反馈放大倍数A•的物理意义，并能够在深度负反馈条件下估算其值；会用，即掌握负反馈四种组态对电路f的影响，并能根据实际要求为放大电路选择组态类型；会判振、消振，即掌握自激振荡产生原因，并能根据环路增益波特图判断稳定性，同时了解消除自激振荡的方式。

一、反馈的基本概念及判断方法1．反馈的基本概念（见表5-1-1）表5-1-1 反馈的基本概念2．反馈的判断方法（见表5-1-2）表5-1-2 反馈的判断方法二、负反馈放大电路的方框图及四种基本组态1．负反馈放大电路的方框图任何反馈放大电路均可用图5-1-1所示方框图描述。

图5-1-1 负反馈放大电路方框图基本放大电路放大倍数A•、反馈系数F•和反馈放大电路的放大倍数A•f表达式为：其中，A•F•称为环路放大倍数。

2．负反馈中四种基本组态的比较反馈的组态不同，X•i、X•f、X•i′、X•o的量纲也就不同，因而A•、F•、A•f的物理意义也不同，四种反馈组态电路的方框图、它们的A•、F•、A•f及其量纲见表5-1-3。

表5-1-3 四种反馈组态电路三、放大电路在深度负反馈条件下的放大倍数1．深度负反馈的实质（见表5-1-4）表5-1-4 深度负反馈的实质2．深度负反馈条件下的近似计算若求出四种组态负反馈放大电路的反馈系数F•，则A•f≈1/F•，可求出电压放大倍数。

表5-1-3所示方框图中并联负反馈电路所加信号源为U s，且其内阻为R s，总负载电阻为R L′，则四种组态负反馈放大电路的反馈系数F•和电压放大倍数如表5-1-5所示。

模拟电子线路课件第七章第1-2节——反馈的概念、类型与判别、反馈的基本方程主题：课件第七章第1-2节——反馈的概念、类型与判别、反馈的基本方程学习时间：2016年5月30日－6月5日内容：我们这周主要学习课件第七章反馈放大电路第1-2节反馈的概念、类型与判别以及反馈的基本方程的相关内容。

请同学带着以下问题学习：什么是反馈？反馈有哪些类型？如何判别？一、学习要求了解反馈的概念、类型与判别，理解并掌握反馈的基本方程。

重点：反馈的概念、类型与判别；反馈的基本方程难点：反馈的类型与判别二、主要内容1.反馈的概念、类型与判别所谓反馈——将放大电路输出量（电压或电流）的一部分或全部通过反馈网络，以一定的方式回送到输入回路，并影响输入量（电压或电流）和输出量，这种电压或电流的回送称为反馈。

引入反馈的放大电路称为反馈放大电路。

判断电路有无反馈的方法是：考察放大电路输入回路和输出回路之间有无起联系作用的反馈网络。

（1）直流反馈与交流反馈直流反馈——若电路将直流量反馈到输入回路，则称直流反馈。

交流反馈——若电路将交流量反馈到输入回路，则称交流反馈。

（2）正反馈与负反馈判定方法——“瞬时极性法”负反馈——输入量不变时，引入反馈后使净输入量减小，放大倍数减小。

正反馈——输入量不变时，引入反馈后使净输入量增加，放大倍数增加。

对于串联反馈：输入量与反馈量作用在不同的两点上，若输入量与反馈量的瞬时极性相同为负反馈，瞬时极性相反为正反馈。

对于并联反馈：输入量与反馈量作用在同一点上，若反馈元件两端瞬时极性相反为负反馈，瞬时极性相同为正反馈。

（3）本级反馈与级间反馈本级反馈——反馈只存在于某一级放大器中。

级间反馈——反馈存在于两级以上的放大器中。

图1 本级反馈与级间反馈（4）电压反馈与电流反馈电压反馈：反馈信号的大小与输出电压成比例。

电流反馈：反馈信号的大小与输出电流成比例。

判断方法——输出短路法： 假设输出端交流短路（R L=0），即u o=0，若反馈信号消失了，则为电压反馈；若反馈信号仍然存在，则为电流反馈。
