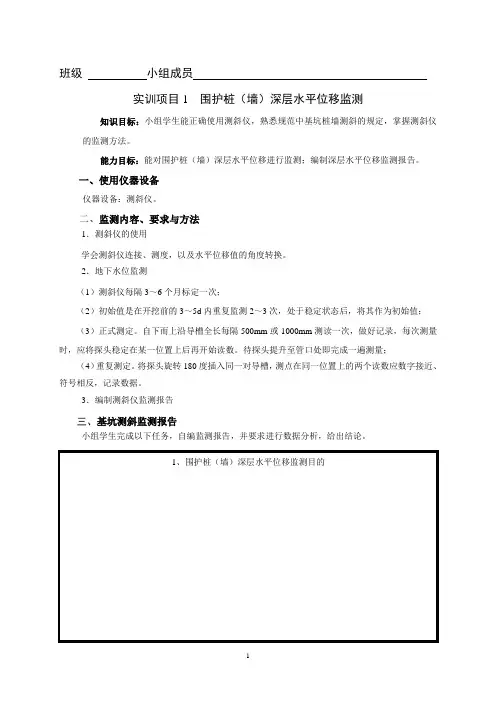

班级小组成员实训项目1 围护桩（墙）深层水平位移监测知识目标：小组学生能正确使用测斜仪，熟悉规范中基坑桩墙测斜的规定，掌握测斜仪的监测方法。
能力目标：能对围护桩（墙）深层水平位移进行监测；编制深层水平位移监测报告。
一、使用仪器设备仪器设备：测斜仪。
二、监测内容、要求与方法1．测斜仪的使用学会测斜仪连接、测度，以及水平位移值的角度转换。
2．地下水位监测（1）测斜仪每隔3～6个月标定一次；（2）初始值是在开挖前的3～5d内重复监测2～3次，处于稳定状态后，将其作为初始值；（3）正式测定。
自下而上沿导槽全长每隔500mm或1000mm测读一次，做好记录，每次测量时，应将探头稳定在某一位置上后再开始读数。
待探头提升至管口处即完成一遍测量；（4）重复测定。
将探头旋转180度插入同一对导槽，测点在同一位置上的两个读数应数字接近、符号相反，记录数据。
3．编制测斜仪监测报告三、基坑测斜监测报告小组学生完成以下任务，自编监测报告，并要求进行数据分析，给出结论。
围护桩（墙）深层水平位移监测表工程名称：孔号：时间：监测单位孔深： m 日期:本次变化（mm）累计变化(mm)位移曲线图深度m 初始值上次偏移(mm)本次偏移(mm) 正值为面向基坑方向位移偏移值0.51.01.52.02.53.03.54.04.55.05.56.06.57.07.58.08.59.09.510.010.511.011.512.012.513.013.5记录：复核：四、教师对学员的评价。

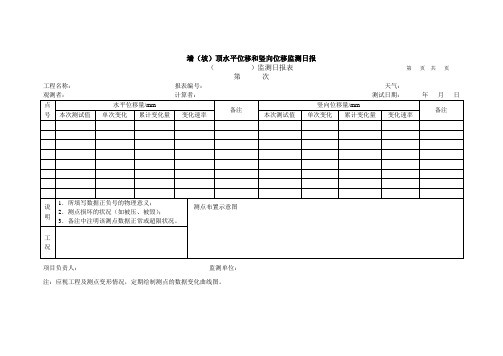

墙（坡）顶水平位移和竖向位移监测日报
（）监测日报表第页共页
第次
工程名称：报表编号：天气：
项目负责人：监测单位：
注：应视工程及测点变形情况，定期绘制测点的数据变化曲线图。
支护结构深层水平位移监测日报
（）监测日报表第页共页
第次
工程名称：报表编号：天气：
观测者：计算者：测试日期：年月日孔号：
本次位移最大值：mm，深度位于m
施工工况：开挖深度m
项目负责人：监测单位：
桩、墙体内力及土压力、孔隙水压力检测日报
（）监测日报表第页共页
第次
工程名称：报表编号：天气：
观测者：计算者：测试日期：年月日
项目负责人：监测单位：
注：应视工程及测点变形情况，定期绘制测点的数据变化曲线图。
支撑轴力、拉锚拉力监测日报
（）监测日报表第页共页
第次
工程名称：报表编号：天气：
项目负责人：监测单位：
注：应视工程及测点变形情况，定期绘制测点的数据变化曲线图。
地下水水位、墙后地表沉降、坑底隆起监测日报
（）监测日报表第页共页
第次
工程名称：报表编号：天气：
项目负责人：监测单位：
注：应视工程及测点变形情况，定期绘制测点的数据变化曲线图。
巡视监测日报表
（）监测日报表第页共页
第次
工程名称：报表编号：
观测者：观测日期：年月日时
项目负责人：监测单位：。
深基坑工程监测日报表 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】
墙（坡）顶水平位移和竖向位移监测日报
（）监测日报表第页共页
第次
工程名称：报表编号：天气：
观测者：计算者：测试日期：年月日
项目负责人：监测单位：
注：应视工程及测点变形情况，定期绘制测点的数据变化曲线图。
支护结构深层水平位移监测日报
（）监测日报表第页共页
第次
工程名称：报表编号：天气：
观测者：计算者：测试日期：年月日
孔号：
本次位移最大值：mm，深度位于m
施工工况：开挖深度m
项目负责人：监测单位：
桩、墙体内力及土压力、孔隙水压力检测日报（）监测日报表第页共页
第次
工程名称：报表编号：天气：
项目负责人：监测单位：
注：应视工程及测点变形情况，定期绘制测点的数据变化曲线图。
支撑轴力、拉锚拉力监测日报（）监测日报表第页共页
第次
工程名称：报表编号：天气：
项目负责人：监测单位：
注：应视工程及测点变形情况，定期绘制测点的数据变化曲线图。
地下水水位、墙后地表沉降、坑底隆起监测日报（）监测日报表第页共页
第次
工程名称：报表编号：天气：
项目负责人：监测单位：
注：应视工程及测点变形情况，定期绘制测点的数据变化曲线图。
巡视监测日报表
（）监测日报表第页共页
第次
工程名称：报表编号：。
【最新整理，下载后即可编辑】墙（坡）顶水平位移和竖向位移监测日报（）监测日报表第页共页第次工程名称：报表编号：天气：观测者：计算者：测试日期：年月日【最新整理，下载后即可编辑】项目负责人：监测单位：注：应视工程及测点变形情况，定期绘制测点的数据变化曲线图。
【最新整理，下载后即可编辑】支护结构深层水平位移监测日报（）监测日报表第页共页第次工程名称：报表编号：天气：观测者：计算者：测试日期：年月日本次位移最大值：mm，深度位于m 施工工况：开挖深度m项目负责人：监测单位：桩、墙体内力及土压力、孔隙水压力检测日报（）监测日报表第页共页第次工程名称：报表编号：天气：观测者：计算者：测试日期：年月日【最新整理，下载后即可编辑】项目负责人：监测单位：注：应视工程及测点变形情况，定期绘制测点的数据变化曲线图。
【最新整理，下载后即可编辑】支撑轴力、拉锚拉力监测日报（）监测日报表第页共页第次工程名称：报表编号：天气：测试者：计算者：测试日期：年月日【最新整理，下载后即可编辑】项目负责人：监测单位：注：应视工程及测点变形情况，定期绘制测点的数据变化曲线图。
【最新整理，下载后即可编辑】地下水水位、墙后地表沉降、坑底隆起监测日报（）监测日报表第页共页第次工程名称：报表编号：天气：测试者：计算者：测试日期：年月日【最新整理，下载后即可编辑】项目负责人：监测单位：注：应视工程及测点变形情况，定期绘制测点的数据变化曲线图。
【最新整理，下载后即可编辑】巡视监测日报表（）监测日报表第页共页第次工程名称：报表编号：观测者：观测日期：年月日时【最新整理，下载后即可编辑】项目负责人：监测单位：【最新整理，下载后即可编辑】。

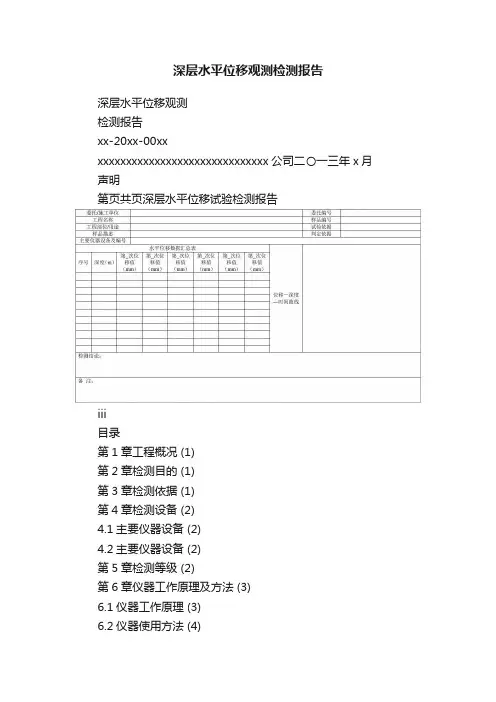

深层水平位移观测检测报告深层水平位移观测检测报告xx-20xx-00xx xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx公司二〇一三年x月声明第页共页深层水平位移试验检测报告iii目录第1章工程概况 (1)第2章检测目的 (1)第3章检测依据 (1)第4章检测设备 (2)4.1主要仪器设备 (2)4.2主要仪器设备 (2)第5章检测等级 (2)第6章仪器工作原理及方法 (3)6.1仪器工作原理 (3)6.2仪器使用方法 (4)第7章检测数据处理 (5)第8章检测结论及建议 (11)第1章工程概况受xxxxxxxxxxxxxxx的委托，xxxxxxxxxx承担了深层水平位移参数的检测任务。
由于深层水平位移属于长期观测项目，在征得xxxx的情况下，采用现场模拟的方式进行。
2013年9月5日选择公司xxxx 旁一处空地来模拟滑坡体的深层水平位移，该滑坡体命名为A 滑坡体，在A滑坡进行深层水平位移检测。
第2章检测目的1、使试验检测人员了解地表沉降的测试过程。
2、通过地表沉降观测参数检测，评定公司检测人员是否具备检测深层水平位移的数的检测能力。
第3章检测依据1、《工程测量规范》（GB 50026-2007）；2、《建筑变形测量规范》（JGJ 8-2007）；3、《大坝观测仪器测斜仪》（SL 362-2006）。
第4章检测设备4.1主要仪器设备本次观测采用的仪器设备见表4.1，表4.1 检测主要仪器、设备表4.2主要仪器设备桥梁检测时气温：xxxxxxxxxx，天气：晴。
在整个外业工作期间，检测设备均在检定有效期内，运行正常。
第5章检测等级由于本次模拟的A滑坡体模拟为普通滑坡体，根据《工程测量规范》（GB50026-2007）第10.1.3之规定，本项目为四等变形监测等级进行观测。
四等变形监测的等级划分及精度指标和其适用范围见表5.1。
表5.1 四级变形测量的级别、精度指标及其适用范围第6章仪器工作原理及方法6.1仪器工作原理滑动式测斜仪及其导轮是沿着测斜导管的导槽沉降或提升。

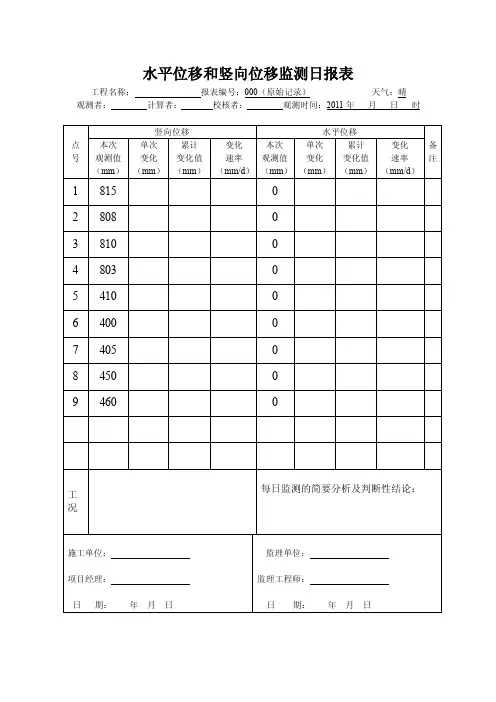

工程名称：报表编号：000（原始记录）天气：晴
观测者：计算者：校核者：观测时间：2011年月日时
工程名称：报表编号：001 天气：
观测者：计算者：校核者：观测时间：2011年月日时（沉降：-为降，+为升。
位移：-为向基坑内，+为向基坑外。
）
工程名称：报表编号：002 天气：
观测者：计算者：校核者：观测时间：2011年月日时（沉降：-为降，+为升。
位移：-为向基坑内，+为向基坑外。
）
工程名称：报表编号：003 天气：
观测者：计算者：校核者：观测时间：2011年月日时（沉降：-为降，+为升。
位移：-为向基坑内，+为向基坑外。
）
工程名称：报表编号：004 天气：
观测者：计算者：校核者：观测时间：2011年月日时（沉降：-为降，+为升。
位移：-为向基坑内，+为向基坑外。
）
工程名称：报表编号：005 天气：
观测者：计算者：校核者：观测时间：2011年月日时（沉降：-为降，+为升。
位移：-为向基坑内，+为向基坑外。
）
工程名称：报表编号：006 天气：
观测者：计算者：校核者：观测时间：2011年月日时（沉降：-为降，+为升。
位移：-为向基坑内，+为向基坑外。
）。

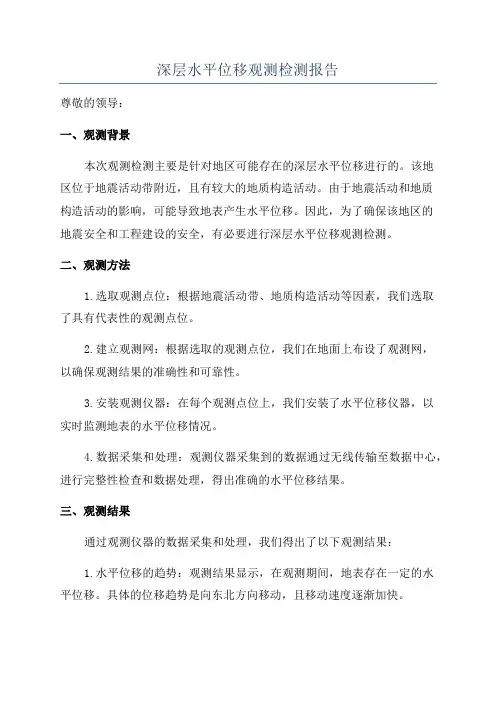

深层水平位移观测检测报告尊敬的领导：一、观测背景本次观测检测主要是针对地区可能存在的深层水平位移进行的。
该地区位于地震活动带附近，且有较大的地质构造活动。
由于地震活动和地质构造活动的影响，可能导致地表产生水平位移。
因此，为了确保该地区的地震安全和工程建设的安全，有必要进行深层水平位移观测检测。
二、观测方法1.选取观测点位：根据地震活动带、地质构造活动等因素，我们选取了具有代表性的观测点位。
2.建立观测网：根据选取的观测点位，我们在地面上布设了观测网，以确保观测结果的准确性和可靠性。
3.安装观测仪器：在每个观测点位上，我们安装了水平位移仪器，以实时监测地表的水平位移情况。
4.数据采集和处理：观测仪器采集到的数据通过无线传输至数据中心，进行完整性检查和数据处理，得出准确的水平位移结果。
三、观测结果通过观测仪器的数据采集和处理，我们得出了以下观测结果：1.水平位移的趋势：观测结果显示，在观测期间，地表存在一定的水平位移。
具体的位移趋势是向东北方向移动，且移动速度逐渐加快。
2.位移的时间变化：观测结果还显示，水平位移的变化并非是持续不变的，而是出现了一定的周期性变化。
经过进一步的分析，我们发现该地区存在地质构造活动的影响，导致水平位移出现了周期性的波动。
3.位移的幅度：观测结果中显示，水平位移的幅度在整个观测期间是逐渐增加的。
通过与历史观测数据的对比，我们发现该地区可能存在深层地壳运动的现象，导致了持续的水平位移。
四、结论与建议根据观测结果，我们得出以下结论：1.该地区存在一定程度的深层水平位移，且位移趋势是向东北方向移动，且移动速度逐渐加快。
2.水平位移存在一定的周期性变化，可能与地质构造活动有关。
3.水平位移的幅度逐渐增加，可能存在深层地壳运动现象。
基于以上结论，我们提出以下建议：1.进一步加强对该地区的地质构造活动的研究，以进一步了解该地区的地壳运动情况。
2.建议加强地震监测体系，提高地震预警能力，为相关区域的防灾减灾工作提供支撑。
深层水平位移观测检测报告xx-20xx-00xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx公司二〇一三年x月声明第页共页深层水平位移试验检测报告iii目录第1章工程概况 (1)第2章检测目的 (1)第3章检测依据 (1)第4章检测设备 (2)4.1主要仪器设备 (2)4.2主要仪器设备 (2)第5章检测等级 (2)第6章仪器工作原理及方法 (3)6.1仪器工作原理 (3)6.2仪器使用方法 (4)第7章检测数据处理 (5)第8章检测结论及建议 (11)第1章工程概况受xxxxxxxxxxxxxxx的委托，xxxxxxxxxx承担了深层水平位移参数的检测任务。
由于深层水平位移属于长期观测项目，在征得xxxx的情况下，采用现场模拟的方式进行。
2013年9月5日选择公司xxxx旁一处空地来模拟滑坡体的深层水平位移，该滑坡体命名为A 滑坡体，在A滑坡进行深层水平位移检测。
第2章检测目的1、使试验检测人员了解地表沉降的测试过程。
2、通过地表沉降观测参数检测，评定公司检测人员是否具备检测深层水平位移的数的检测能力。
第3章检测依据1、《工程测量规范》（GB 50026-2007）；2、《建筑变形测量规范》（JGJ 8-2007）；3、《大坝观测仪器测斜仪》（SL 362-2006）。
第4章检测设备4.1主要仪器设备本次观测采用的仪器设备见表4.1，表4.1 检测主要仪器、设备表4.2主要仪器设备桥梁检测时气温：xxxxxxxxxx，天气：晴。
在整个外业工作期间，检测设备均在检定有效期内，运行正常。
第5章检测等级由于本次模拟的A滑坡体模拟为普通滑坡体，根据《工程测量规范》（GB50026-2007）第10.1.3之规定，本项目为四等变形监测等级进行观测。
四等变形监测的等级划分及精度指标和其适用范围见表5.1。
表5.1 四级变形测量的级别、精度指标及其适用范围第6章 仪器工作原理及方法6.1仪器工作原理滑动式测斜仪及其导轮是沿着测斜导管的导槽沉降或提升。
