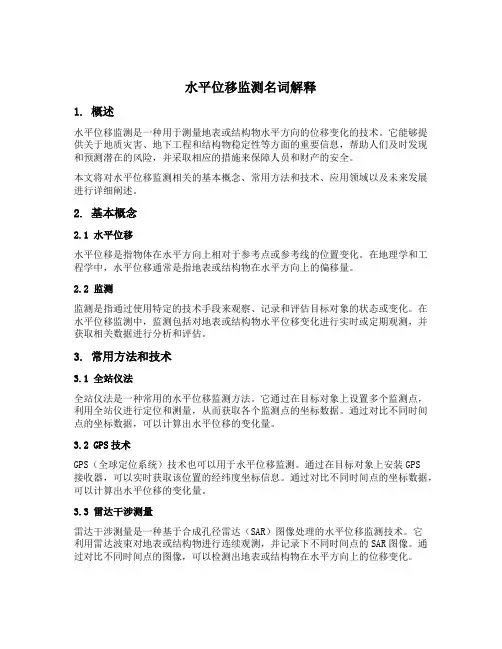

水平位移监测名词解释1. 概述水平位移监测是一种用于测量地表或结构物水平方向的位移变化的技术。
它能够提供关于地质灾害、地下工程和结构物稳定性等方面的重要信息，帮助人们及时发现和预测潜在的风险，并采取相应的措施来保障人员和财产的安全。
本文将对水平位移监测相关的基本概念、常用方法和技术、应用领域以及未来发展进行详细阐述。
2. 基本概念2.1 水平位移水平位移是指物体在水平方向上相对于参考点或参考线的位置变化。
在地理学和工程学中，水平位移通常是指地表或结构物在水平方向上的偏移量。
2.2 监测监测是指通过使用特定的技术手段来观察、记录和评估目标对象的状态或变化。
在水平位移监测中，监测包括对地表或结构物水平位移变化进行实时或定期观测，并获取相关数据进行分析和评估。
3. 常用方法和技术3.1 全站仪法全站仪法是一种常用的水平位移监测方法。
它通过在目标对象上设置多个监测点，利用全站仪进行定位和测量，从而获取各个监测点的坐标数据。
通过对比不同时间点的坐标数据，可以计算出水平位移的变化量。
3.2 GPS技术GPS（全球定位系统）技术也可以用于水平位移监测。
通过在目标对象上安装GPS接收器，可以实时获取该位置的经纬度坐标信息。
通过对比不同时间点的坐标数据，可以计算出水平位移的变化量。
3.3 雷达干涉测量雷达干涉测量是一种基于合成孔径雷达（SAR）图像处理的水平位移监测技术。
它利用雷达波束对地表或结构物进行连续观测，并记录下不同时间点的SAR图像。
通过对比不同时间点的图像，可以检测出地表或结构物在水平方向上的位移变化。
3.4 基线测量法基线测量法是一种通过在目标对象上设置多个基准点，并使用测距仪等工具进行距离测量，从而获取基线长度的方法。
通过对比不同时间点的基线长度，可以计算出水平位移的变化量。
4. 应用领域4.1 地质灾害监测水平位移监测在地质灾害监测中起到了重要的作用。
在山体滑坡和地面塌陷等地质灾害的预警和监测中，可以通过对地表水平位移的实时观测，及早发现潜在的危险信号，并采取相应的措施来减少灾害损失。
水平位移监测方案一、监测目标和背景地质灾害和土地变形是城市建设过程中常见的问题，造成的损失经常是巨大的。
因此，为了及时发现和预防这些问题，监测土地的水平位移变化变得非常重要。
本监测方案旨在利用现代化的监测技术，对土地的水平位移进行监测和预警，为相关单位提供科学的决策依据。
二、监测原理水平位移监测是通过测量地表或建筑物的水平位移变化，来判断土地的稳定性。
常用的监测方法包括全站仪、GPS技术和遥感技术等。
全站仪可用于测量地表或建筑物的水平位移，GPS技术可以快速准确地获取多个采样点的坐标，而遥感技术则可通过对卫星影像的分析，来获取目标地区的水平位移信息。
三、监测方案（一）监测区域划定根据实际需要，选择合适的监测区域。
通常情况下，应优先考虑土质松散、坡度陡峭、植被覆盖不良等地段，因为这些地段容易出现土地滑坡等问题。
（二）监测点布设根据监测区域的特点和监测要求，决定监测点的布设数量和位置。
监测点的密度应根据实际需要进行调整，通常情况下，应在监测区域内均匀地布设监测点，以保证监测结果的准确性和可靠性。
（三）监测设备选择根据监测点的位置和监测要求，选择合适的监测设备。
如果监测点位于室内或条件较为良好的地方，可以选择全站仪作为监测设备；如果监测点位于户外或条件较为恶劣的地方，可以选择GPS技术或遥感技术作为监测设备。
（四）监测周期和频次根据实际需要，确定监测周期和频次。
监测周期一般为一个月或三个月，监测频次一般为每天或每周一次，具体周期和频次可根据实际情况进行调整。
（五）数据处理和分析对监测数据进行处理和分析，包括数据的收集、整理、存储和分析。
监测数据应按照一定的格式进行存储，以便于后续的分析和应用。
（六）监测结果报告根据监测结果，编写监测结果报告。
报告应包括监测数据的分析结果、水平位移变化的趋势等内容，同时还可以提出相关的建议和预警信息。
四、监测保障措施（一）设立监测保障团队组建专业的监测保障团队，包括技术人员、仪器设备维护人员等，负责监测设备的维护和检修工作。
水平位移监测方法1.全站仪监测法全站仪是一种精密的光学测量仪器，具有高精度和远距离测量能力。
它可以通过测量目标物体上的三个参考点来计算目标物体在水平方向上的位移。
全站仪监测法适用于测量较大的建筑物或工程结构的水平位移。
该方法具有精度高、测量范围大、操作简单等优点，但需要专业人员进行操作和数据处理。
2.遥感监测法遥感技术利用卫星、航空器或无人机等遥感平台获取目标物体的图像或数据，通过对比不同时间点的图像或数据来测量水平位移变化。
遥感监测法适用于大范围、连续的水平位移监测，可以实现对较大区域的位移变化进行快速检测和分析。
该方法具有覆盖面广、操作灵活等优点，但受到天气、光照等因素的限制。
3.GPS监测法全球定位系统（GPS）是一种通过卫星信号定位的导航系统，具有高精度和实时性的特点。
GPS监测法通过将多个GPS接收器安装在目标物体上，测量接收器之间的距离变化来计算目标物体的水平位移。
GPS监测法适用于需要实时监测和高精度定位的水平位移监测。
该方法具有精度高、实时性好等优点，但需要开放区域接收卫星信号。
4.激光测距仪监测法激光测距仪是一种利用激光束测量目标物体距离的仪器。
激光测距仪监测法通过将多个激光测距仪放置在目标物体的不同位置，测量目标物体上的多个点之间的距离变化来计算目标物体的水平位移。
激光测距仪监测法适用于对局部区域进行高精度位移监测。
该方法具有精度高、测量范围大等优点，但需要设备配合和专业人员进行操作。
5.弹性测量法弹性测量法利用测力计、应变计等传感器测量目标物体受力后产生的变形量，通过解析力学原理来计算目标物体的位移变化。
弹性测量法适用于对局部区域进行小范围位移监测。
该方法具有测量精度高、适应性强等优点，但需要事先安装传感器并进行定期校准。
以上介绍的水平位移监测方法各有其适用范围和特点，具体选择时可根据监测对象的大小、形状、精度要求等因素进行综合考虑。
在实际应用中，可以采用多种方法结合进行水平位移监测，以提高测量精度和可靠性。
水平位移监测方法
水平位移监测方法是一种用于测量和监测土体、岩体或结构物在水平方向上的位移变化的方法。
常见的水平位移监测方法包括：
1. 全站仪测量：全站仪是一种高精度的仪器，可以通过测量目标点的三维坐标来计算出其水平位移。
该方法适用于较小区域内的监测，如建筑物或桥梁的位移监测。
2. GPS测量：全球定位系统（GPS）可以通过接收卫星信号来确定目标点的空间位置，其中包括水平位移。
该方法适用于较大范围的水平位移监测，如地壳运动监测或地震研究。
3. 激光扫描测量：激光扫描仪可以通过扫描目标物体来获取其三维形状和位置信息，从而计算出水平位移。
该方法适用于需要高精度和快速测量的场合，如地铁隧道的位移监测。
4. 高精度测距仪测量：利用高精度测距仪可以测量目标点之间的水平距离变化，从而推算出位移变化。
该方法适用于需要长期稳定监测的场合，如地质灾害监测或土体稳定性评估。
这些方法可以单独使用或结合使用，根据监测需要和具体情况选择合适的方法来进行水平位移监测。
钢筋混凝土结构水平位移监测技术钢筋混凝土结构在建筑领域中扮演着重要的角色，对于保障建筑物的安全性和稳定性具有关键作用。
水平位移是衡量结构变形和位移的重要指标之一，因此，对钢筋混凝土结构水平位移的准确监测技术尤为重要。
本文将探讨关于钢筋混凝土结构水平位移监测技术的应用和发展。
1. 水平位移监测的重要性钢筋混凝土结构的水平位移是建筑物安全性的关键指标之一。
建筑物水平位移异常可能导致结构的不稳定性，进而引发安全事故。
因此，准确监测钢筋混凝土结构的水平位移，可以帮助工程师及时发现结构变形并采取必要的措施，确保建筑物的安全性和稳定性。
2. 监测方法和技术目前，有多种水平位移监测方法和技术可供选择。
其中，常见的技术包括全站仪、激光测距仪、GPS定位系统等。
这些技术可以实时测量建筑物不同位置的水平位移，并将数据传输到监测设备或中心数据库进行分析和处理。
3. 全站仪监测技术全站仪是一种高精度的测量仪器，广泛应用于土木工程和建筑领域。
它可以通过测量建筑物各个部位的水平位移来判断结构的稳定性。
全站仪使用激光技术进行测量，具有高精度和高可靠性的特点，可以实时监测建筑物的水平位移，并生成相应的监测报告。
4. 激光测距仪监测技术激光测距仪是一种利用激光技术测量物体距离的仪器。
它可以通过测量建筑物不同位置的水平位移来评估结构的变形情况。
激光测距仪具有快速、精确和非接触式测量的特点，适用于复杂环境下的水平位移监测。
5. GPS定位系统监测技术GPS定位系统是一种利用卫星定位技术确定地理位置的系统。
它可以通过安装在建筑物上的GPS接收器实时监测建筑物的水平位移。
GPS定位系统具有高精度和全球覆盖的特点，可以在室内和室外环境中进行水平位移监测。
6. 数据处理和分析水平位移监测技术产生的数据需要进行处理和分析，以便为工程师提供准确的结构变形信息。
常用的数据处理和分析方法包括数据滤波、数据整合和数据可视化等。
通过对监测数据的分析，工程师可以判断建筑物的结构状态，并采取适当的维护和修复措施。
⽔平位移⼏种监测⽅法！（实⽤教程）⽔平位移，视准线法，测⼩⾓法，前⽅交会法，极坐标法，反演⼩⾓法当要观测某⼀特定⽅向（譬如垂直于基坑维护体⽅向）的位移时，经常采⽤视准线法、⼩⾓度法等观测⽅法。
但当变形体附近难以找到合适的⼯作基点或需同时观测变形体两个⽅向位移时，则⼀般采⽤前⽅交会法。
⽔平位移观测观测实践中利⽤较多的前⽅交会法主要有两种：测边前⽅交会法和测⾓前⽅交会法。
另外还有极坐标法以及⼀些困难条件下的⽔平位移观测⽅法。
视准线法：当需要测定变形体某⼀特定⽅向（譬如垂直于基坑维护体⽅向）的位移时，常使⽤视准线法或测⼩⾓法。
原理：如下图所⽰，点A、B是视准线的两个基准点（端点），1、2、3为⽔平位移观测点。
观测时将经纬仪置于A点，将仪器照准B点，将⽔平制动装置制动。
竖直转动经纬仪，分别转⾄1、2、3 三个点附近，⽤钢尺等⼯具测得⽔准观测点⾄A—B这条视准线的距离。
根据前后两次的测量距离，得出这段时间内⽔平位移量。
精度分析：由基准线的设置过程可知，观测误差主要包括仪器测站点仪器对中误差，视准线照准误差，读数照准误差，其中，影响最⼤的⽆疑是读数照准误差。
可知，当即准线太长时，⽬标模糊，读数照准精度太差；且后视点与测点距离相差太远，望远镜调焦误差较⼤，⽆疑对观测成果有较⼤影响。
另外此⽅法还受到⼤⽓折光等因素的影响。
优点：视准线观测⽅法因其原理简单、⽅法实⽤、实施简便、投资较少的特点, 在⽔平位移观测中得到了⼴泛应⽤，并且派⽣出了多种多样的观测⽅法，如分段视准线，终点设站视准线等。
不⾜：对较长的视准线⽽⾔, 由于视线长, 使照准误差增⼤, 甚⾄可能造成照准困难。
当即准线太长时，⽬标模糊，照准精度太差且后视点与测点距离相差太远，望远镜调焦误差较⼤，⽆疑对观测成果有较⼤影响。
精度低，不易实现⾃动观测，受外界条件影响较⼤，⽽且变形值（位移标点的位移量）不能超出该系统的最⼤偏距值，否则⽆法进⾏观测。
测⼩⾓法：当需要测定变形体某⼀特定⽅向（譬如垂直于基坑维护体⽅向）的位移时，常使⽤视准线法或⼩⾓度法原理：如下图所⽰，如需观测某⽅向上的⽔平位移PP′，在监测区域⼀定距离以外选定⼯作基点A，⽔平位移监测点的布设应尽量与⼯作基点在⼀条直线上。
水平位移几种监测方法水平位移监测是指对地震或工程活动引起的地表或结构物体的水平位移进行实时或定期观测和记录。
水平位移监测可以帮助我们了解地下断层活动、地震活动和工程结构物的稳定性及变形，为相关领域的研究提供重要数据。
在水平位移监测中，有几种常见的监测方法。
1.全站仪法全站仪法是一种测量地表水平位移的常用方法。
全站仪利用水平仪和方向仪测量目标点与基准点之间的水平角和垂直角，进一步计算出目标点相对于基准点的水平位移。
这种方法适用于较小的区域监测，例如建筑物或桥梁的结构变形监测。
2.GNSS（全球卫星定位系统）测量法GNSS是一种利用卫星信号进行测量的定位系统。
它可以通过接收多颗卫星的信号，测算出接收器与卫星之间的距离，从而计算出接收器的坐标位置。
GNSS测量法可以实时测量目标点的位置，从而实现对地表水平位移的监测。
这种方法适用于大范围的区域监测，例如城市或地震断层带的变形监测。
3.雷达干涉测量法雷达干涉测量法是一种利用合成孔径雷达（SAR）技术测量目标点水平位移的方法。
合成孔径雷达利用将多幅雷达图像进行组合处理，可以测量地表的微小变形。
通过测量不同时间的雷达图像，可以获得目标点相对于基准点的水平位移信息。
这种方法适用于大范围区域的监测，例如城市或地震断层带的监测。
4.激光扫描法激光扫描法通过使用激光扫描仪记录地表或结构物的地形或形貌，通过比较不同时间的扫描结果，可以获得目标点的水平位移信息。
这种方法适用于局部区域的监测，例如建筑物或桥梁的变形监测。
5.精密水准测量法精密水准测量法是一种传统的地面测量方法。
通过使用水准仪在不同时间测量目标点和基准点之间的高程差，可以获得水平位移的信息。
这种方法适用于小范围的监测，例如建筑物或桥梁的变形监测。
6.InSAR（干涉合成孔径雷达）技术InSAR技术是一种利用合成孔径雷达对地表进行干涉测量的方法。
它利用卫星通过观测地球表面的雷达信号，可以测量出地表的形变并计算出地表的水平位移。
水平位移监测的基本原理和方法
水平位移监测的基本原理是利用各种方法测量确定观测点的位置变化。
通过定期测量建筑物各个观测点在同一坐标系中的坐标值，可以确定其位置的变化情况。
基本方法有：
1. 视准线法：以经过光学测量仪器的视准线建立一个平行或通过坝轴线的固定铅直平面作为基准面，定期观测确定的点位与基准面之间的偏离值的大小，即该点的水平位移。
这种方法适用于混凝土建筑物顶部横向水平位移和土石建筑物横向水平位移的观测。
2. 引张线法：利用张紧在两工作基点之间的不锈钢丝作为基准线，测量沿线测点和钢丝之间的相对位移，以确定该点的水平位移。
这种方法适用于直线形的混凝土坝，一般设置在水平纵向廊道内。
此外，还有偏心法、前方交会法、GPS监测法等。
在实际应用中，应根据具体的监测对象、精度要求、场地条件等因素选择合适的方法。
同时，为了确保监测的准确性和可靠性，还需要注意观测点的布设、观测周期的确定、观测数据的处理和分析等方面的问题。
