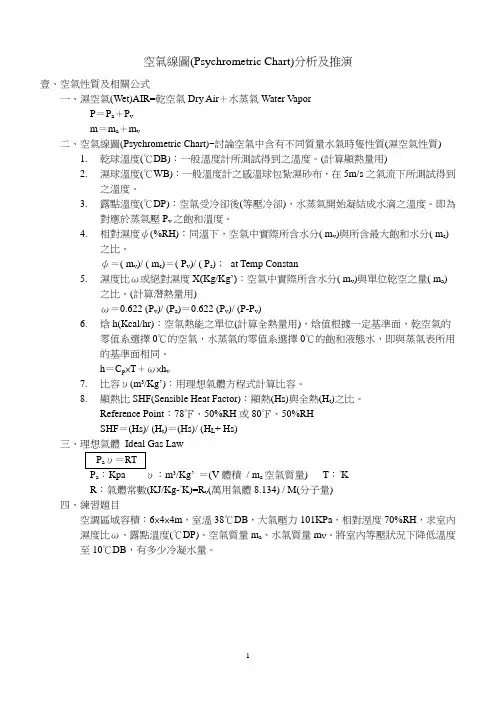

空氣線圖(Psychrometric Chart)分析及推演壹、空氣性質及相關公式一、濕空氣(Wet)AIR=乾空氣Dry Air＋水蒸氣Water VaporP＝P a＋P vm＝m a＋m v二、空氣線圖(Psychrometric Chart)~討論空氣中含有不同質量水氣時隻性質(濕空氣性質)1.乾球溫度(℃DB)：一般溫度計所測試得到之溫度。
(計算顯熱量用)2.濕球溫度(℃WB)：一般溫度計之感溫球包紮濕砂布，在5m/s之氣流下所測試得到之溫度。
3.露點溫度(℃DP)：空氣受冷卻後(等壓冷卻)，水蒸氣開始凝結成水滴之溫度。
即為對應於蒸氣壓P v之飽和溫度。
4.相對濕度ψ(%RH)：同溫下，空氣中實際所含水分( m v)與所含最大飽和水分( m s)之比。
ψ＝( m v)/ ( m s)＝( P v)/ ( P s)；at Temp Constan5.濕度比ω或絕對濕度X(Kg/Kg’)：空氣中實際所含水分( m v)與單位乾空之量( m a)之比。
(計算潛熱量用)ω＝0.622 (P v)/ (P a)＝0.622 (P v)/ (P-P v)6.焓h(Kcal/hr)：空氣熱能之單位(計算全熱量用)，焓值根據一定基準面，乾空氣的零值系選擇0℃的空氣，水蒸氣的零值系選擇0℃的飽和液態水，即與蒸氣表所用的基準面相同。
h＝C p×T＋ω×h v7.比容υ(m3/Kg’)：用理想氣體方程式計算比容。
8.顯熱比SHF(Sensible Heat Factor)：顯熱(Hs)與全熱(H t)之比。
Reference Point：78℉、50%RH或80℉、50%RHSHF＝(Hs)/ (H t)＝(Hs)/ (H L+ Hs)三、理想氣體Ideal Gas LawP a：Kpa υ：m3/Kg’＝(V體積/ m a空氣質量) T：°KR：氣體常數(KJ/Kg-°K)=R v(萬用氣體8.134) / M(分子量)四、練習題目空調區域容積：6×4×4m，室溫38℃DB，大氣壓力101KPa，相對溼度70%RH，求室內濕度比ω、露點溫度(℃DP)、空氣質量m a、水氣質量m V。

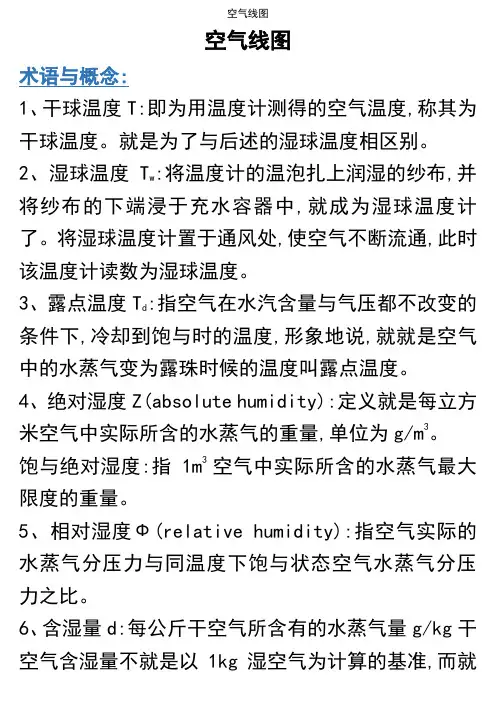

空气线图术语与概念:1、干球温度T:即为用温度计测得的空气温度,称其为干球温度。
就是为了与后述的湿球温度相区别。
2、湿球温度T w:将温度计的温泡扎上润湿的纱布,并将纱布的下端浸于充水容器中,就成为湿球温度计了。
将湿球温度计置于通风处,使空气不断流通,此时该温度计读数为湿球温度。
3、露点温度T d:指空气在水汽含量与气压都不改变的条件下,冷却到饱与时的温度,形象地说,就就是空气中的水蒸气变为露珠时候的温度叫露点温度。
4、绝对湿度Z(absolute humidity):定义就是每立方米空气中实际所含的水蒸气的重量,单位为g/m3。
饱与绝对湿度:指1m3空气中实际所含的水蒸气最大限度的重量。
5、相对湿度Ф(relative humidity):指空气实际的水蒸气分压力与同温度下饱与状态空气水蒸气分压力之比。
6、含湿量d:每公斤干空气所含有的水蒸气量g/kg干是以1kg干空气作为计算的基准的。
7、焓i:定义为:该物质的体积、压力的乘积与内能的总与。
对近似定压过程,可直接用湿空气的焓变化度量空气的热量变化。
8、比容(V):定义就是密度的倒数,即就是每千克的空气中所含空气的体积。
9、潜热(Latent Heat):潜的意思就就是温度计测量不出来温度的变化,也就就是物体的热能变了,但就是温度并没有变化,比如0度的水凝结成0度的冰需要散发出一定的能量,但就是温度还就是0度,还有100度的水汽化成100度的蒸汽也就是。
10、显热(Sensible Heat):这种能量的变化温度计可以感测出来有温度的变化,最简单的即就是天气的变化。
11、热湿比ε:热湿比定义为湿空气焓的变化与湿量的比,用公式表示:ε=Δi/Δd。
单位就是j/g或者Kj/kg,热湿比有正有负,可以代表湿空气状态变化的方向。
利用热湿比求空气状态举例:已知B=101325Pa,湿空气初参数为TA=20℃,Φa=60%,当增加10000KJ/H的热量与2KG/H的湿量后,温度TB=28℃,求湿空气的终状态。
二、大气热状况及其应用(与气温度有关的问题)：通过上图可以帮助我们理解大气的热力作用是由一系列的热传递和热交换过程组成的。
这其中最重要的是大气对太阳辐射的削弱作用（吸收、反射、散射）和大气对地面的保温作用。
这两种作用是建立在三种辐射（太阳辐射、地面辐射、大气辐射）基础之上的。
运用大气热力作用原理，可以分析解决许多实际问题，这是考查学生分析解决实际问题的一个重要的试题切入点。
下面的思考问题将帮助你理解有关热量问题：1.阴天的白天气温比较低的原因？这主要是由于大气对太阳辐射的削弱作用引起的，厚厚的云层阻挡了到达地面的太阳辐射，所以气温低。
2.晴朗的天空为什么是蔚蓝色的？这是由于大气的散射作用引起的，蓝色光最容易被小的空气分子散射。
3.日出前的黎明和日落后的黄昏天空为什么是明亮的？这是由于散射作用造成的，散射作用将太阳辐射的一部分能量射向四面八方，所以在黎明和黄昏虽然看不见太阳，但天空仍很明亮。
4.霜冻为什么出现在晴朗的早晨（晴朗的夜晚气温低）？这是由于晴朗的夜晚大气的保温作弱，地面热量迅速散失，气温随之降低。
5.沙漠地区（晴天）为什么气温日较差大？沙漠地区晴天多，白天大气对太阳辐射的削弱作用小，气温高；夜晚大气对地面的保温作用弱，气温低。
6.青藏高原为什么是我国太阳辐射最强的地区？青藏高原的海拔高度，空气稀薄，大气对太阳辐射的削弱作用弱，所以太阳辐射强。
通过上面的例子可以看出，分析一地白天气温的高低，主要考虑大气对太阳辐射的削弱作用的强弱；分析一地夜晚气温的高低，则要考虑大气对地面保温作用的强弱。
三、大气热力环流原理的运用冷热不均是引起大气运动的根本原因。
太阳辐射在地球表面分布不均，造成高低纬度之间冷热不均，引起空气的垂直运动，导致同一水平面上的气压差异，是产生大气运动的根本原因。
热力环流在自然界存在的非常普遍，运用这一原理可以解释很多的地理现象，是天气部分复习的重点知识。
理解热力环流应注意以下问题：①气压是指单位面积上所承受的大气柱的质量，因此在同一地点，气压随高度的增加而减小；②通常所说的高气压、低气压是指同一水平高度上气压高低状况。
T-ln-p图T-ln-p图是一种用来判断测站大气层结稳定度、预报强对流天气的重要工具，是常用的一种辅助天气图。
它是根据干空气绝热方程和湿空气绝热方程制作的图表，也称绝热图或热力学图。
T-ln-p图是一种用来判断测站大气层结稳定度、预报强对流天气的重要工具，是常用的一种辅助天气图。
它是根据干空气绝热方程和湿空气绝热方程制作的图表，也称绝热图或热力学图。
图为MICAPS平台上显示的一张图，图上有等压线（纵坐标）、等温线（横坐标）、干绝热线（即等位温线，表示未饱和空气在绝热上升和下降过程中状态的变化曲线）、湿绝热线（即假相当位温线，表示饱和空气在绝热上升和下降过程中状态的变化曲线）和等饱和比湿线（即饱和空气比湿的等值线）。
稳定度及判据薄气层的稳定判断在实际大气中，γ＞γd的绝对不稳定情况很少，只有在晴朗的白天近地面气层才可出现；γ＜γm的绝对稳定层结通常出现在晴朗的夜间；大多数情况为条件不稳定层结。
利用T-ln-p图可分析气象站上空大气稳定度状况或计算表征大气温、湿特性的各种物理量。
大气稳定度有静力稳定度和动力稳定度，这里讨论的是静力稳定度，它是表示大气层结对气块能否产生对流的一种潜在能力的量度。
通常采用“气块法”比较绝热上升和下降过程中气块温度递减率与环境大气温度递减率，来判断薄气层的稳定度，分为绝对稳定、绝对不稳定以及条件不稳定三种类型。
在T-ln-p图上比较层结曲线（斜率γ）、干绝热线（斜率γd=℃/100m）和湿绝热线（斜率γm）的倾斜程度即可。
由于γd＞γm，故：⑴当γ＞γd时，干空气和湿空气均为不稳定，称为绝对不稳定；⑵当γ＜γm时，干空气和湿空气均为稳定，称为绝对稳定；⑶当γm＜γ＜γd时，对干空气是稳定的，对湿空气为不稳定，称其为条件不稳定。
（薄气层）整层大气稳定度判断当气层比较厚，或要考虑整层大气的稳定度时，由于γ不是常数，不适用上述判据。
而是根据不稳定能量的正负和大小，判断厚气层的稳定度，分为绝对不稳定、绝对稳定和潜在（真潜和假潜）不稳定。

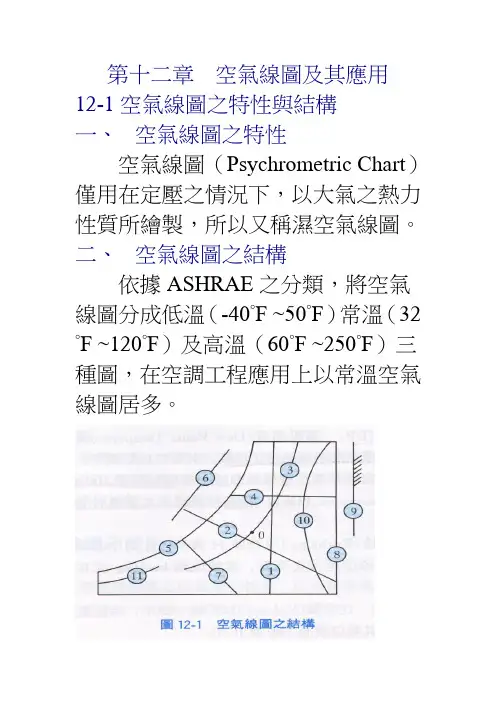

第十二章空氣線圖及其應用12-1空氣線圖之特性與結構一、空氣線圖之特性空氣線圖（Psychrometric Chart）僅用在定壓之情況下，以大氣之熱力性質所繪製，所以又稱濕空氣線圖。
二、空氣線圖之結構依據ASHRAE之分類，將空氣線圖分成低溫（-40˚F ~50˚F）常溫（32˚F ~120˚F）及高溫（60˚F ~250˚F）三種圖，在空調工程應用上以常溫空氣線圖居多。
1.乾球溫度（DB）水平軸刻度為乾球溫度（Dry Bulb Temperature）標示值，而垂直線即為等乾球溫度線。
2.濕球溫度（WB）Wet Bulb Temperature：係將一般溫度計之感溫球包上濕紗布，利用水蒸發吸熱之原理所測得之溫度，未飽和時DB＞WB，飽和時DB＝WB。
3.相對濕度（RH）Relative Humidity，常以%表示。
4.露點溫度（DP）Dew Point Temperature 為空氣冷卻至水蒸氣開時凝結時之溫度。
5.飽和線（Saturated Line）相對濕度100%之特性曲線，在此狀況下DB=WB=DP。
6.焓（H）Enthalpy7.比容積（v）V olume為每單位重量乾空氣中所含的體積，單位為m³/kg。
8.比濕度（ω）Specific Humidity單位為kg/kg或Gr/lb或g/kg，在英制中 1 Grains=1/7000 lb。
9. 顯熱比（SHF）SHF=SH/（SH+LH）10.焓的減少修正線一般在應用上，把焓線與等濕球溫度線視為同一條線。
11.焓的增加修正線O為準原點，又稱參考點；在公制空氣線圖上之位置為25℃DB、50% RH；英制空氣線圖上之位置為80˚FDB、50%RH；SI制空氣線圖上之位置為24℃DB、50%RH。
三、空氣線圖之使用只要知道空氣之兩個獨立性質，即可在空氣線圖上查出其它的熱力性質。
【例1】已知室內空氣條件為26℃DB，20℃WB，求此狀況下之（1）RH（2）ω（3）H（4）DPSOL：SI制【例2】已知室外空氣條件為30℃DB，80%RH，求該狀態下（1）WB （2）ω（3）H（4）DP【例3】已知室內條件為24℃DB，50%RH，求該狀態下（1）WB（2）ω（3）H（4）DP12-2 空氣線圖之八種應用變化一、純減熱過程空氣經過冷卻盤管，僅顯熱被吸收，無水分被凝結出來，DP、ω不變，DB、WB、H下降，RH增加。
中正高工冷凍空調科講義空氣線圖及其應用一.空氣線圖之結構：1.乾球溫度(DB) 單位：℃或℉2.濕球溫度(WB) 單位：℃或℉3.相對濕度(RH) 單位：%4.露點溫度(DP) 單位：℃或℉5.飽和線在飽和曲線上之空氣性質狀態為DB=WB=DP6.焓(H) 單位：kcal/kg或BTU/lb或KJ/kg7.比容積(v) 單位：m3/kg或ft3/lb8.比濕度(ω) 單位：kg/kg或Gr/lb或g/kg。
在英制單位中1Grains=1/7000lb9.顯熱比(SHF) 顯熱比稱顯熱係數或顯熱因數(Sensible Heat Factor)，以SHF簡稱。
其定義為空氣顯熱(SH)總熱(TH)的比值，總熱包含顯熱與潛熱(LH)，以式表示為：SHF=SH/TH=SH/(SH+LH)m10.焓的減少修正數(Minus Enthalpy Deviation) 在一般應用上，為方便起見，通常把等濕球溫度線與等延伸至飽和狀態所讀出的焓，視為飽和狀態之等焓線，但實際上並不等於空氣狀態的實際焓值，其間存有一偏差量，即利用此線做為焓的減少修正數。
11.焓的增加修正數(Plus Enthalpy Deviation) 對於較低乾、濕球溫度的空氣狀態而言，由等濕球溫度線延伸所查得的飽和狀態焓值，需加上焓的增加修正數值，才是該狀態之實際空氣的焓值。
12.O為準原點：又稱參考點，其位置依用單位之不同而變；在公制空氣線圖上之位置為25℃DB及50%RH；在英制空氣線圖上為80℉DB及50%RH；在SI制空氣線圖上為24℃DB及50%RH。
二.空氣線圖之八種應用變化空氣經過不同的空氣調節設備處理之後，其狀態之變化過程，在空氣線圖上可分成八種A：為純減熱過程B：為蒸發性冷卻過程C：為純加濕過程D：為加熱加濕過程E：為加熱過程F：為化學除濕過程G：為純減濕過程H：為減熱減濕過程(一).純減熱過程：空氣經冷卻盤管時，僅顯熱被吸收，並無水份被凝結。
(二).蒸發性冷卻過程：空氣經水簾或將水噴入空氣中，由於水會吸收部份顯熱，大部份顯熱由冷卻盤管冷卻，同時水使空氣中含水量增加。
(三).純加濕過程：空氣經過水加濕和加熱盤。
(四).加熱加濕過程：空氣經過熱水蒸汽時。
(五).純加熱過程：空氣經加熱盤管。
(六).化學減濕過程：空氣經化學除濕劑吸收水份，降低含水份即除濕後，由於空氣中水蒸汽變成水，產生放熱現象。
(七).純減濕過程：當空氣經過冷卻盤管及加熱盤管時。
(八).減熱減濕過程：空氣經冷卻盤管。
三.空氣線圖之基本用法(一).顯熱因數(SHF)：(二).室內顯熱因數(RSHF)：室內顯熱因數(Room Sensible Heat Factor)以RSHF簡稱，其定義為室內顯熱量與室內總熱量之比值。
RSHE=RSH/(RSH+RLH)=RSH/(RTH)RSH：室內顯熱量RLH：室內潛熱量RTH：室內總熱量RSHF線之求法有兩種方式：1.己知：A為室內設計條件狀態點，B為送風條件狀態點，則AB兩狀態點之連線，即RSHF線，或稱室內負載比線。
2.已知：A為室內設計條件狀態點，C為室內顯熱因數SHF值，則先連結SHF與準原點O之連線OC，再由A作OC線之平行線AB，則AB線即為RSHF線。
(三).總顯熱因數(GSHF)：總顯熱因數(Grand Sensible Heat Factor)以GSHF簡稱，其定義為總顯熱量與總熱量之比值，即總顯熱為室內顯熱負荷與外氣顯熱負荷之總和，又稱為設備能力的顯熱比(Apparatus Sensible Heat Ratio)，以ASHR簡稱。
GSHF=GSH/(GLH+GSH)=GSH/GTH=(RSH+OASH)/(RTH+OATH)OASH：外氣顯熱量OATH：外氣總熱量GSHF線之求法，與RSHF一樣有兩種方法，惟A點非室內設計條件狀態點，而是室內回風條件狀態點RA點與外氣條件狀態點OA點，兩狀態點混合點後之條件狀態點MA點，此點即為進入冷卻盤管之條件狀態點。
另一方法與RSHF之求法相同。
(四).有效顯熱因數(ESHF)：有效顯熱因數(Effective Sensible Heat Factor)以ESHF簡稱，其定義為有效室內顯熱量與有效室內總熱量之比值。
當我們引入新鮮外氣時，有部分之外氣量並不流經空調設備處理，我們稱這些外氣為旁路外氣，其與進入室內總送風量之比值，稱為旁路係數(Bypass Factor)，簡稱BF。
有效室內總熱量為室內總熱量與外氣旁通總熱量之和。
ESHF=ERSH/(ERSH+ERLH)=ERSH/ERTHERSH=RSH+OASH*BFERLH=RLH+OALH*BFERTH=RTH+OATH*BF在空氣線圖上，求ESHF線之方法，有下列三種：1.由GSHF線與飽和線之交點B，再與室內設計條件狀態RA點連接，即為ESHF線。
2.由定義關係式計算所得之ESHF值，當作SHF值，連結準原點做為參考線OC，再由室內設計條件狀態RA點，作與參考線OC之平行線，交飽和線於B點，則此線即為ESHF線。
3.若己知器具設備露點溫度(Apparatus Dew Point)以ADP簡稱，及室內設計條件狀態RA點，則兩者直接連結成一線，此線即為ESHF線。
(五)RSHF線、GSHF線、ESHF線與BF及ADP之關係1.GSHF線與RSHF線之相交點，即為進入室內之送風條件狀態點SA點。
2.ESHF線與GSHF線相交於飽和線上之ADP點，即可由ESHF線與GSHF線交於飽和線上之點，求得ADP點。
3.只要在空氣線圖上繪出GSHF線及RSHF線，便可定出ADP及BF。
4.由ADP點及室內條件狀態RA點，連成一線，即可得ESHF線。
總結以上之彼此關係，以空氣線圖表示。
四.空調設備之空氣性質與應用空調設備是空氣調節的手段，為了達到所需的空氣調節目的，如溫度、濕度、清淨度及分配度之控制，必須使用不同功用的空調設備來處理，此處理空氣的空調設備為空氣調節箱(Air Handing Unit)，簡稱空調箱。
通常在空調箱內裝置預冷、預熱、加熱、冷卻、再熱、加濕及除濕過濾等設施，由這些裝置單獨或組合應用，以便得到不同的空調方式，去處理我們所需的空氣條件。
(一).預熱：當室內回風溫度很低，且比濕度也相當低的情況，需在混合空氣進入冷卻盤管前，加以預熱，以提高其溫度及比濕度，如此可避免在處理較低的回風溫度條件狀態時，因其總顯因數線(GSHF線)不能交於飽和曲線上，而無法求得器具設備露點溫度ADP，影響空調系統冷卻盤管之正常功能。
因此在冷卻盤管之入口端加裝電熱器或蒸汽熱水管來達到加熱功能，使其混合空氣狀態MA點及比濕度均提高。
SA為Supply Air送風，RA 為Return Air回風，OA為Outside Air外氣或Fresh Air新鮮空氣，MA為Mixing Air混合風，AF為Air Filter空氣過濾網，PH為Preheater預熱電熱器，C/C為Cold Coil冷卻盤管。
(二).混合：在空調系統中，由於需要外氣來幫助室內空氣品質的改善。
因此，必須引入適當比例的新鮮外氣(OA)，其與室內的回風(RA)混合後，產生混合空氣(MA)，再進入空調箱進行處理。
混合空氣狀態點，在空氣線圖上的變化，一定落在外氣與室內回風的連線上。
求得混合狀態點MA的方法有下列幾種：1.由外氣與回風之混合比例計算：T MA=T OA*1/4+T RA*3/4T MA：為混合後MA之乾球溫度T OA：為外氣OA之乾球溫度T RA：為回風RA之乾球溫度Ex：己知室外空氣為37℃DB，26℃WB，室內空氣狀態為26℃DB，50%RH，若外氣與回風之混合比例為1：4，求混合後之溫度。
解：T MA=(37-26)*1/5+26=28.2℃2.由外氣量占總送風量之百分比計算：若已知外氣量占總送風之百分比，亦可應用混合定律求得混合後之溫度。
3.由外氣風量與回風風量之混合計算：由於總送風量為外氣風量與回風風量之總和，因此，由兩者所占總風量之比值，亦可同溫度混合定律一樣，算出混合溫度。
T MA=T OA*(V OA/V SA)+T RA*(V RA/V SA)V SA：為總送風量V OA：為外氣風量V RA：為回風風量4.在空氣線圖上作圖法：由GSHF線與ESHF線之關係，得GSHF線與ESHF交於飽和線上之ADP點，再由ADP點連結GSHF線，交於OA與RA兩條件狀態點之連結線於一點，此點即為混合溫度狀態點MA。
(三).混合應用：1.混合加濕再熱方式：當空調設備處理冬季低溫低濕之空氣條件狀態時，空調箱內必須裝置加濕器及加熱器，以提高室內空氣條件狀態之溫度與濕度。
2.混合再熱方式：當室內回風RA與外氣OA混合成混合狀態MA後，經冷卻盤管冷卻降溫同時除濕，但若冷卻後之溫濕度變化太大，則會偏離室內設計條件狀態RA點。
因此混合氣經冷卻之後，再予以加熱提高其溫度，使其控制狀態較易達到室內設計條件。
3.洗滌再熱方式：空氣洗滌器(Air Washer)係在空氣中噴入冷水，以達到空氣之冷卻減濕作用；或噴入溫水，以達空氣之加熱加濕作用。
空氣洗滌器，通常應用於需要高濕度空氣條件的紡織工廠，一方面用以提供較高的濕度，另一方面可以清除空氣中之微塵棉絮。
(四).旁路係數、裝置露點溫度與再循環空氣1.旁路係數：進入室內的總送風量為引入之外氣量與室內回風量之總和，但這些總送風量，並非全部都經過空調設備處理，有部分被旁路沒有接觸到處理盤管，其旁路之多寡，會影響送風條件之決定。
旁路係數可用空氣線圖之作圖方式，求得旁路係數。
BF=(T SA-T ADP)/(T MA-T ADP)T SA：為送風溫度T MA：為混合風溫度T ADP：為器具裝置露點溫度五.空氣熱量計算應用公式：(一).英制：a.相關數據：1.標準空氣之密度ρ=0.075lb/ft32.標準空氣之比熱C=0.24 BTU/lb℉3.標準空氣之潛熱h fg=1060BTU/lb4.風量V之單位為CFM ft3/minb.顯熱計算：Q s=m*C*ΔT=(V*ρ)*C*ΔT Qs：為顯熱量(kcal/hr)=V(ft3/min)*60(min/hr)*0.075(lb/ft3)*0.24(BTU/lb℉)*ΔT(℉) V：為風量(m3/hr)=1.08*V*ΔT ΔT：為空氣初終狀態之溫差Q L=m*h fg*ΔωQ L：為潛熱量(kcal/hr) =(V*ρ)*h fg*ΔωV：為風量(m3/hr)=V(ft3/min)*60(min/hr)*0.075(lb/ft3)* 1060(BTU/lb)(1gr/lb*1lb/7000gr) Δω：為空氣初終狀態之=0.68*V*Δω比濕度(kg/kg)d.總熱計算：Q T=m*Δh Q T：為總熱量(BTU/hr) =(V*ρ)* Δh V：為風量CFM(ft3/min)=V(ft3/min)*60(min/hr)*0.075(lb/ft3)*Δh(BTU/lb)=4.5*V*Δh Δh：為空氣狀態之焓差(BTU/lb)(二).公制：.a.相關數據：1.標準空氣之密度ρ=1.2 kg/cm3(14℃DB’13℃WB)2.標準空氣之比熱C=1.0035KJ/kg℃=0.24 kcal/kg℃3.標準空氣之潛熱h fg=587 kcal/kg4.風量V之單位為m3/hrQ s=m*C*ΔT=(V*ρ)*C*ΔT Qs：為顯熱量(kcal/hr) =V(m3/hr)1.2(kg/m3)*0.24(kcal/kg℃)*ΔT(℃) V：為風量(m3/hr)=0.288*V*ΔT ΔT：為空氣初終狀態之溫差c.潛熱計算：Q L=m*h fg*ΔωQ L：為潛熱量(kcal/hr) =(V*ρ)*h fg*ΔωV：為風量(m3/hr)=V(m3/hr)*1.2(kg/m3)*587(kcal/kg)*Δω(kg/kg) Δω：為空氣初終狀態之比濕=705*V*Δω度(kg/kg)d.總熱計算：Q T=m*Δh Q T：為總熱量(kcal/hr) =(V*ρ)* Δh V：為風量(m3/hr)=V(m3/hr)*1.2(kg/m3)*Δh(kcal/kg) Δh：為空氣狀態之焓差=1.2*V*Δh (kcal/kg)(三).SI制：a.相關數據：1.標準空氣之密度ρ=1.2 kg/m32.標準空氣之比熱C=1.0035 KJ/kg℃3.標準空氣之潛熱h fg=2458 KJ/kg4.風量V之單位為m3/secQ s=m*C*ΔT=(V*ρ)*C*ΔT Qs：為顯熱量(KW，KJ/sec) =V(m3/sec)*1.2(kg/m3)*1.0035(KJ/kg℃)*ΔT(℃) V：為風量(m3/sec)=1.2*V*ΔT ΔT：為空氣初終狀態之溫差(℃)c.潛熱計算：Q L=m*h fg*ΔωQ L：為潛熱量(KJ/hr) =(V*ρ)*h fg*ΔωV：為風量(m3/sec)=V(m3/sec)*1.2(kg/m3)*2458(KJ/kg)*Δω(kg/kg) Δω：為空氣初終狀態之比濕=2950*V*Δω度(kg/kg)d.總熱計算：Q T=m*Δh =(V*ρ)* Δh Q T：為總熱量(KW，KJ/sec)=V(m3/sec)*1.2(kg/m3)*Δh(KJ/kg) V：為風量(m3/sec)=1.2*V*Δh Δh：為空氣狀態之焓差(KJ/kg) (四).常用空氣調節之計算方法：在空調計算分析上，選擇送風條件溫度為首要工作，常用方法有下列三種，茲分叩別說明如下：方法一：選擇適當之送回風溫差，決定送風條件狀態溫度。
