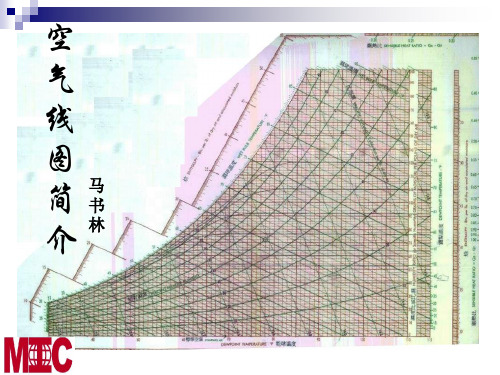

空气线图与空气处理过程

© 2007 Spansion, Inc.

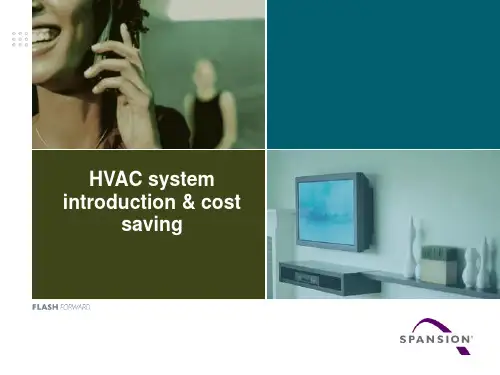

HVAC (Heating Ventilation&Air conditioner) 系统介绍
3
© 2007 Spansion, Inc.
CONFIDENTIAL
人与环境的关系
4
© 2007 Spansion, Inc.
CONFIDENTIAL
1、建筑： 由围护结构构成的人类在其中生活与工作场所。 2、围护结构 墙、顶、在面、门、窗等构筑物，分为外围护结构与内围护结构 。
CONFIDENTIAL
21
© 2007 Spansion, Inc.
空气处理过程
D C E F
B
A
H
G
乾球溫度 濕球溫度 露點濕度 相對濕度 ? 對濕度 （DB） A.冷卻除濕 B.顯熱除濕 C.蒸發冷卻 D.純加濕 E.加熱加濕 F.純加熱 G.化學除濕 H.純除濕
22 © 2007 Spansion, Inc.
暖通空调任务：向室内提供冷量、热量、加湿或减湿，稀释室内 的污染物，保证室内具有适宜的冷热舒适条件和良好的空气品质 。
10
© 2007 Spansion, Inc.
CONFIDENTIAL
采暖通风与空调系统的工作原理
• 2、工业建筑 • 特点（与民用建筑比）：空间大，人员密度小，不宜对全车间进 行全面温、湿度控制（除一些特殊的生产工艺或热车间）。 排风系统：为排除室内的有害气体，蒸气，固体颗粒等污染物， 使室内污染物浓度达到要求所设立的通风系统。 • 图1-1（b） • 暖通空调工作原理：当室内得到热量或失去热量时，从室内取走 热量或向室内补充热量，当室内得到湿量或失去湿量时，从室内 排走湿量或补充湿量，当有污染气体时，排走污染空气，补入等 量的清洁空气。

HVAC与自控-空气侧

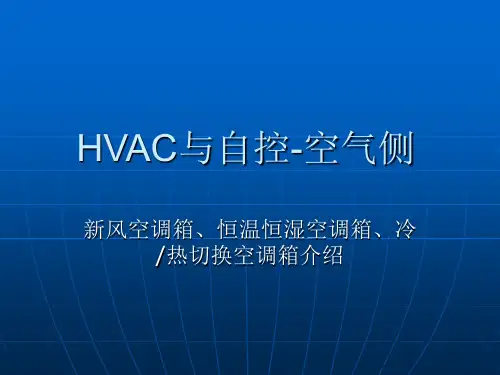

新风空调箱、恒温恒湿空调箱、冷 /热切换空调箱介绍
1、中央空调基本知识 2、中央空调的组成 3、中央空调的原理 4、VAV,VRV,VVV空调箱 5、常用术语 6、空调系统的分类 7、中央空调工程设计
中央空调基本知识


中央空调基本概念
一般认为：制冷量大于14000W，带风道 的空调器称为中央空调或商用空调,其余称 为家用空调。 中央空调是集中处理空调负荷的系统形式， 空调机组产生的冷（热）量是通过一定的 介质输送到空调房间的。
干球温度＼湿球温度
用湿纱布包扎普通温度计的感温部分， 纱布下端浸在水中，以维持感温部位空气 湿度达到饱和，在纱布周围保持一定的空 气流通，使于周围空气接近达到等焓。示 数达到稳定后，此时温度计显示的读数近 似认为湿球温度。
焓值与含水量
焓： 物质所具有的一种热力学性质。定 义为该物质的体积、压力的乘积与内能的总和 焓湿图（ Psychromeric） 又叫空气线图，是 一种由热力学绘制作图而成。便于有关水蒸气 及温度变化的各种空调问题以作图方式简单的 得到解答。 含水量 （ Specific Temperature ）： 又称比湿度。湿空气中水蒸气质量与干空气质 量的比值，单位为kg/kg 干空气 。
保室内温度保持在设计范围内，从而使得空气处理机组在
低负荷时的送风量下降，空气处理机组的送风机转速也随 之而降低，达到节能的目的。
VAV系统
变风量系统通常由空气处理设备、送（回）风系统、 末端装置（变风量箱）及送风口和自动控制仪表等组成。 一般在下列系统宜采用VAV系统：1）同一个空气调节风
系统中，各空调区的冷热、负荷差异和变化大、低负荷运
静压、动压、全压

a. 静压(Pi) 由于空气分子不规则运动而撞击于管壁上 产生的压力称为静压。计算时，以绝对真 空为计算零点的静压称为绝对静压。以大 气压力为零点的静压称为相对静压。空调 中的空气静压均指相对静压。静压高于大 气压时为正值，低于大气压时为负值。

节全年多工业情况,灵活运用室外新鲜空气,减少冰箱的运 行时间。如果部分房间停止工作，整个空调系统就会失去及 运转。空气一水系统具有很强的灵活性和节能效果。盘管 可用于冬、夏季，内壁容易结垢，降低传热效率。未达到年度 多工况节能规定。风机盘管+新风系统布局灵活，可与集中 新风系统配套使用或单独使用。本实用新型具有节约运行 成本、灵活性和节能的优点。各空调房间互不干扰，房间温 度可独立调节，可根据需要随时开关。但水系统复杂，容易 渗漏。实现全年多种工况下的节能运行调整是不可能的。 管道的零散布置和铺设,给维护和管理带来了麻烦和不便。
能。设计计算主要包括机房的冷负荷计算、送风量计算、送 设备运行等实际工程问题集中在图纸阶段。图纸是项目完
风管道的水力计算等。整个工程的负荷运用天正暖通软件 成的基础，是项目完成所依据的技术支持数据。图纸应尽可
进行计算，它是确定室内调节方案的主要数据，也是冷水机 能与实际工程问题的解决方案相联系。尽量使方案以直观
气流分布计算的任务在于选择气流分布的形式,确定送 风口的形式、数目和尺寸，使工作区的风速和温差满足设计 要求。对于工作区的温湿度、清洁度的要求,一般依据舒适 性空调或工艺性空调提出的参数确定。对于工作区的流速, 我国现行的《采暖通风与空气调节设计规范》（GB500192003 ）规定:舒适性空气调节室内冬季风速不应大于0.2 m/ s,夏季不应大于0. 3 m/s,工艺性空气调节工作区风速宜采 用0.2-0.5 m/so此外,对送风口的出流速度值应考虑气流 通过风口所产生的噪声，因此，在要求较高的房间应取较低
2设计过程
面积较小,采用风机盘管加新风系统,将室外新风处理到低 于室内空气焙值的状态，承担室内全部湿负荷和部分冷负 荷。新风由设置在走廊内的吊顶新风机组处理后送入各房 间。风机盘管送风选用侧送式，安装形式为卧式暗装。

⼀篇⽂章：快速看懂焓湿图！空调的任务是对⼀定环境的空⽓的温度、湿度、⽓流速度及空⽓的洁净度进⾏调节。

空⽓既是需要利⽤空调技术对特定空间空⽓环境进⾏调节和控制的主体，⼜是空调⼯程中需要根据不同要求进⾏热湿处理的对象。

因此，全⾯、深⼊地了解空⽓的特性，熟悉反映空⽓状态的参数及相互间关系的线图，会熟练运⽤焓湿图是学习和掌握中央空调技术的重要基础。

空⽓的状态参数我们常说的空⽓是⼲空⽓和⽔蒸⽓的混合物。

空⽓中⽔蒸⽓含量的变化对空⽓的⼲燥和潮湿程度会产⽣重要影响，从⽽对⼈的舒适感及健康、产品产量和质量、⽣产⼯艺过程、设备状况、处理空⽓的能耗等都有极⼤的影响。

基于上述种种原因，平时可以忽略的空⽓中的⽔蒸⽓，在空调范畴⾥不仅不能忽略⽽且还要把它放在⾮常重要的地位来对待。

空⽓除了组成、性质、状态等定性的描述外，为便于对其进⾏处理和调控，还需要有对空⽓进⾏定量分析和描述的物理量，称为空⽓的状态参数。

状态参数通常是指识别某⼀个或某⼀类客观事物的数值特征或数量特征的度量。

可以说每⼀个客观的物体都有其特定的“状态参数”。

从空调的⽬的出发，主要从压⼒、温度、湿度和能量特性四个⽅⾯来描述空⽓的状态，所涉及的参数即为空⽓的状态参数。

温度：露点温度t L、⼲球温度t、湿球温度t S。

湿度：含湿量d、相对湿度φ。

压⼒：⼤⽓压⼒B、⽔蒸⽓分压⼒P q、饱和⽔蒸⽓分压⼒P q，b。

焓：h。

露点温度任⼀状态的未饱和空⽓，在保持所含⽔蒸⽓量不变的条件下，使其温度逐渐降低，当温度低于某⼀个临界温度时，空⽓中的⽔蒸⽓便开始凝结出来，这个临界温度就称为这个状态空⽓的露点温度。

露点温度通常⽤t L表⽰，单位为℃。

在含湿量不变时，空⽓温度下降，由未饱和状态变为饱和状态，此时空⽓的相对湿度φ= 1O0％。

在空调技术中，把空⽓降温⾄露点温度，达到除湿⼲燥空⽓的⽬的。

湿度在空调⼯程中，测量和调节空⽓的湿度是仅次于温度控制的重要任务，尤其是需要知道空⽓中⽔蒸⽓的含量有多少和某⼀状态空⽓吸收⽔蒸⽓的能⼒有多⼤时。

0
等d线 等h线 等t线 等φ线
100%等相对湿 度线(饱和线)
h
焓湿图的组成
关于焓湿图，需要特别注意以下几点
1)饱和空气线即相对湿度为100%的等相对湿度线，见图12中最右下方的弧线。 这条弧线通常称为“饱和线”，其上每一点都是空气的 饱和状态。 饱和空气的一个特点就是干球温度、湿球温度、露点温 度完全相等。 2)大部分焓湿图中没有画出等湿球温度线。 因为等湿球温度线与等焓线基本平行，故工程上近似地 用等焓线代替等湿球温度线，即过某一点的等湿球温度 线就是过该点的等焓线。 3)焓湿图中也没有等露点温度线。 等含湿量线就是等露点温度线。因为露点温度的定义已 说明含湿量相同的状态点，露点温度均相同。
空气的状态参数
空气除了组成、性质、状态等定性的描述外，为便 于对其进行处理和调控，还需要有对空气进行定量 分析和描述的物理量，称为空气的状态参数。 状态参数通常是指识别某一个或某一类客观事物的 数值特征或数量特征的度量。可以说每一个客观的 物体都有其特定的“状态参数”。 从空调的目的出发，主要从压力、温度、湿度和能 量特性四个方面来描述空气的状态，所涉及的参数 即为空气的状态参数。
空气பைடு நூலகம்状态参数
•空气状态参数之间的关系
通常在进行空调方面的计算时，一般都认为大气压力基本
不变。在大气压力不变的条件下，理论上知道下面五个 (组)参数中的任意两个(组)，就可以利用公式求解出其余 的几个(组)参数，这两个(组)参数称为独立参数。 1)干球温度或饱和水蒸气分压力(此两者为非独立参数)，两 者任知其一。 2)湿球温度 3)含湿量或水蒸气分压力或露点温度(此三者为非独立参数)， 三者任知其一。 4)相对湿度 5)焓
2)由过A点的45°斜线查得 其焓为71kJ/kg干，过A点 的垂直线查得其含湿量 为16.15g/kg干，水蒸气 分压力为25.50×102Pa。

湿空气满足下面2个定律
2.道耳顿分压定律
1.混合物中任一气体压力与同体积的该气体压力相同
2. 混合气体的总压力等于其内各气体的压力之和
3.一定体积的水蒸汽也有相应的压力,同样干空气和水蒸气混合
后的气体也遵循上面两条定律(同样也有道耳顿分体积定律)
n
＊用公式表示即为: p p1 p2 pn pi i1
2. 湿球温度Tw:
将温度计的温泡扎上润湿的纱布，并将纱布的下端浸于充水容中，就 成为湿球温度计了。将湿球温度计置于通风处，使空气不断流通，此 时该温度计读数为湿球温度
3.露点温度Td:
指空气在水汽含量和气压都不改变的条件下，冷却到饱和时的温度, 形象地说，就是空气中的水蒸气变为露珠时候的温度叫露点温度。
第二部分:一些公式
1.含湿量d
d=622*P水/P干 单位克 P水是水蒸汽的压力 P 干为干空气的压力
2.相对湿度Ф
Ф=P水/P饱汽 P水是水蒸汽的压力 P饱汽为同温度下湿空气的饱和水蒸汽分压力
3.焓i
i=i干+i水=C干*t+(2500+C水*t)*d/1000 单位是KJ/Kg C干是干空气的定压比容 C干=1.005KJ/Kg•˚C C水是水蒸汽的定压比容 C水=1.84KJ/Kg •˚C
4.计算
已知大气压力 B=101325Pa,湿空气温度t=20度,相对湿度Ф=50%,求: (1)湿空气水蒸汽分压力; (2)含湿量 (3)焓
解: (1)由Ф=P水/P饱汽 ,已知Ф=50%,我们查表得出20度时的饱和水蒸汽
的压力为P饱汽 =2331Pa,代入上式,得出 P水=Ф* P饱汽 =0.5*2331=1165.5Pa
(2)由含湿量的公式: d=622*P水/P干 其中P干=B-P水 B为大气压力 d=622*P水/P干=622*P水/(B-P水)=7.24g

用等焓线代替等湿球温度线，即过某一点的等湿球温度 线就是过该点的等焓线。 3)焓湿图中也没有等露点温度线。 等含湿量线就是等露点温度线。因为露点温度的定义已 说明含湿量相同的状态点，露点温度均相同。
露点温度通常用tL表示，单位为℃。
•在含湿量不变时，空气温度下降，由未饱和状态变为饱和状态， 此时空气的相对湿度 = 1O0％。在空调技术中，把空气降温 至露点温度，达到除湿干燥空气的目的。
空气的状态参数
▪ 湿度：
▪ 在空调工程中，测量和调节空气的湿度是仅次 于温度控制的重要任务，尤其是需要知道空气 中水蒸气的含量有多少和某一状态空气吸收水 蒸气的能力有多大时。这两种情况可以分别用
空气的状态参数
•空气状态参数之间的关系
▪ 通常在进行空调方面的计算时，一般都认为大气压力基本 不变。在大气压力不变的条件下，理论上知道下面五个(组) 参数中的任意两个(组)，就可以利用公式求解出其余的几 个(组)参数，这两个(组)参数称为独立参数。
1)干球温度或饱和水蒸气分压力(此两者为非独立参数)，两 者任知其一。
▪ 焓：
▪ 焓表示空气含有的总热量。 ▪ 在空调工程中，最常见的空气处理过程是冷却或加
热空气，经常会碰到诸如将空气从30℃冷却到20℃ 需要多少冷量，或将5℃的冷空气加热到20℃需要 多少热量之类的问题。 ▪ 焓是代表空气能量状态的参数,并能进行空气能量 变化的计量。 ▪ 焓严格来说应称为比焓或质量焓，但工程上常简称 为焓，用h表示。
空气的状态参数
已知干球温度t(饱和水蒸气分压力 p q ,b )和相对湿度
φ，求解含湿量d的公式
d 622 pq,b pB pq,b
空气的状态参数
空气的状态参数
▪ 焓湿图最基本的应 用是查找参数。此 外，焓湿图还可以 用于判断空气的状 态、表示空气的状 态变化和处理过程 等。

❶定义焓湿图：表示空气各参数之间关系的线图。

焓湿图就像一本字典，你可以根据拼音（某一参数）查字（空气其他参数）。

❷空气的部分参数干球温度（℃）：简称温度，就是平常用温度计量的温度。

含湿量（g/kg）：湿空气中与一千克干空气同时并存的水蒸气的质量。

通常的空气中都有水蒸气，所以是湿的。

湿空气可以分为干空气和水蒸气。

相对湿度：相同温度下，空气中水汽压与饱和水汽压的百分比。

一立方干空气可以“喝”10g水，现在只“喝”了5g，那相对湿度就是50%。

焓（kj/kg）：一千克的物质含多少千焦能量。

可简单理解为广义的内能，就是空气含多少能量。

热湿比：焓的变化（△h）和含湿量的变化（△d）的比值。

热量和含湿量两者的变化值的比值。

❸等值线等温线：线上的温度相同。

它的平行线也都是等温线。

同样的温度，空气的含湿量越大，相对湿度和焓值越大。

（非水平）等焓线：线上的焓值相同。

它的平行线也都是等焓线。

同样的焓值，空气温度上升，含湿量在下降。

等湿度线：线上的湿度相同。

它的平行线也都是等湿度线。

同样的含湿量，空气温度越低，焓值（能量）越低。

等相对湿度线：线上的相对湿度相同。

它的平行线也都是等相对湿度线。

同样的相对湿度，空气温度越高，焓值（能量）越高。

❹【小应用】露点温度：空气中的水蒸气变为露珠时候的温度。

图2中A点的温度35℃，相对湿度100%、焓值130kj/kg，含湿量36.6g/kg。

这时如果温度下降到30℃，含湿量和气压不变。

A点就到了B点（虚拟点）的状态。

这时的相对湿度大于100%，多余的水就会从气态凝结成水珠，直到相对湿度小于或等于100%。

到这里你应该能够看懂焓湿图了，下面来再试牛刀。

❺【大应用】举例说明：冬夏空调使用和焓湿图对应变化。

A点：正常夏天没有开空调的房间，温度：30℃，相对湿度：60%，含湿量：13.6g/kg。

A → C（夏天家用空调降温线）含湿量变小：房间中人和物“吐”出的水蒸气＜空调外机排水焓值减少：房中人和物散发的热量＜空调的制冷量如果房间太大或开着窗，上面可能就是大于，房间就冷不起来。

洁净区域二次回风负荷计算一、风量计算根据系统需求计算得到系统所需总风量为17000 m3/h，新风量为4000 m3/h，总回风量为13000 m3/h。

二，夏季空气处理过程计算本系统设计采用二次回风，夏季户外新风W先与室内部分一次回风N混合至中间状态点C，而后制冷除湿至露点L，再与室内部分二次回风N混合至送风状态点O，进而送入室内。

焓湿图过程线如下图所示：二次回风系统过程线图（夏季）:计算所得各状态点参数如下：洁净区域空气处理过程状态参数表状态点名称干球温度(℃) 相对湿度(%) 含湿量(g/kg) 焓值(kJ/kg)W 33.6 63.6 21.4 88.7N 24 60 11.4 53.2C 29.2 64.5 16.8 72.3L 16.7 90 10.9 44.5O 19.3 77.8 11.1 47.6已知系统所需总风量为17000 m3/h，新风量为4000 m3/h，总回风量为13000 m3/h。

根据W、N、C三点的焓值及新风量可以计算出系统一次回风量为：G1=4000*(88.7-72.3)/(72.3-53.2)=3434 m3/h根据总风量及一次回风量可以计算出系统二次回风量为：G2=13000-3434=9566 m3/h根据C、L两点的焓值及经过表冷盘的风量(一次回风量+新风量)可以计算空气处理机组所需冷量：Q=(3434+4000)*(72.3-44.5)*1.2/3600=69 Kw三、冬季空气处理过程计算。

本系统设计采用二次回风，冬季户外新风W先与室内部分一次回风N混合至中间状态点C，而后绝热加湿至露点L，再与室内部分二次回风N混合至中间状态点M，进而送入室内。

但是本系统室内没有大的发热和发湿量生成，热湿负荷很小，可以忽略不计。

系统经过这一系统复杂的工序后，最终的作用其实是将户外新鲜的空气处理到室内所需的工况。

因此冬季计算时仅需要计算将引入室内的新风处理到室内工况时所需要的加热量和加湿量即可。

制冷设备维修工中级理论试题二（含答案）2009-07-04 14:37151. ( B )是依靠偏心装置的圆筒形转子在气缸内的转动实现气体压缩。

A、螺杆式制冷压缩机B、滚动转子式制冷压缩机C、涡旋式制冷压缩机D、斜盘式制冷压缩机152. 单位容积制冷量的计算公式是( A )。

A、单位质量制冷量／吸气比容B、单位功耗／吸气比容C、单位冷凝热负荷／吸气比容D、单位质量制冷量／单位功耗153. 制冷压缩机灌注冷冻油的型号与( D )有关。

A、冷凝压力B、蒸发温度C、环境温度D、制冷剂154. 大型制冷设备经常使用的冷凝器是( D )。

A、蒸发式冷凝器B、卧式壳管式冷凝器C、翅片式冷凝器D、套管式冷凝器155. ( D )是速度型压缩机。

A、螺杆式制冷压缩机B、滑片式制冷压缩机C、涡旋式制冷压缩机D、离心式制冷压缩机156. 贮液器应安装在( C )上。

A、排气管B、吸气管C、高压输液管D、低压输液管157. 在一次回风空调系统内实现干式冷却过程是用( B )的水处理系统或表冷器冷器冷却空气。

A、干球温度B、湿球温度C、露点温度D、0℃158. 视液镜应安装在( B )上。

A、排气管B、吸气管C、高压输液管D、低压输液管159. 活塞式制冷压缩机实现能量调节方法是( A )。

A、顶开吸气阀片B、顶开高压阀片C、停止油泵运转D、关小排气截止阀160. 热泵空调器（不带除霜装置）在冬季，应注意室外温度不低于( A )。

A、－5℃B、0℃C、－10℃D、5℃161. 应用电容分相起动方式的单相电动机有两个绕组，( C )。

A、起动绕组与外接电容器并联后，再与工作绕组并联B、起动绕组与外接电容器并联后，再与工作绕组串联C、起动绕组与外接电容器串联后，再与工作绕组串联D、起动绕组与外接电容器串联后，再与工作绕组并联162. 在lgp-h图中，制冷剂在制冷压缩机吸气口处状态由( B )确定。

A、蒸发压力和蒸发温度B、蒸发压力和吸气温度C、蒸发温度和熵D、焓和比容163. 分体式空调器KFR-20GW代号中20表示( B )。

3
2 2 ' • v2' 汽机出口
尺寸大
s
3.乏汽压力对郎肯循环热效率的影响
p1 ，t1不变，p2
优点：
• T2
t
T
5 4 4' 3 3'
1 6
2 2'
s
缺点： •受环境温度限制，现 在大型机组p2为 0.003~0.005MPa，相应 的饱和温度约为24~ 33℃ ，已接近事实上 可能达到的最低限度。
2.冷却水由泵泵入锅炉简化了设备，但降低了平均 吸热温度，从而使热效率降低：
3.增加了过热器，提高了平均吸热温度，而且提高 了乏汽的干度提高了循环效率，也改善了汽轮机 的工作条件：
6.2.2朗肯循环的热效率 T
汽轮机作功：
1
ws,12 h1 h2
5
6
凝汽器中的定压放热量： 4
q2 h2 h3
膨胀机 4
冷藏室
压缩机 1
4.空气压缩制冷循环过程
冷却水
3
2
冷却器
1 2 绝热压缩 p T 膨胀机
压缩机
4 冷藏室 1
2 3 等压冷却 向环境放热，T
3 4 绝热膨胀 T <Tc （冷库）
4 1 等压吸热 T
Tc
理想化处理：①理气； ②定比热; ③ 可逆；
1 2 绝热压缩 s 2 3 等压冷却 p 3 4 绝热膨胀 s 4 1 等压吸热 p
一般很小，占
0.8~1%，忽略
泵功
汽耗率(Steam Rate) 工程上常用汽耗率, 反映装置经济性，设备尺寸
汽耗率：蒸汽动力装置每输出1kW.h 功量所消耗的蒸汽量kg
3600 3600
d
