第三章钢筋混凝土受弯构件正截面承载力计算受弯构件（bendingmember）是指截面上通常有弯矩和剪力共同作用而轴力可以忽视不计的构件。

钢筋混凝土受弯构件的主要形式是板（Slab）和梁（beam）,它们是组成工程结构的基本构件，在桥梁工程中应用很广。

在荷载作用下，受弯构件的截面将承受弯矩M和V的作用。

因此设计受弯构件时，一般应满意下列两方面的要求：（1）由于弯矩M的作用，构件可能沿弯矩最大的截面发生破坏，当受弯构件沿弯矩最大的截面发生破坏时，破坏截面与构件轴线垂直，称为正截面破坏。

故需进行正截面承载力计算。

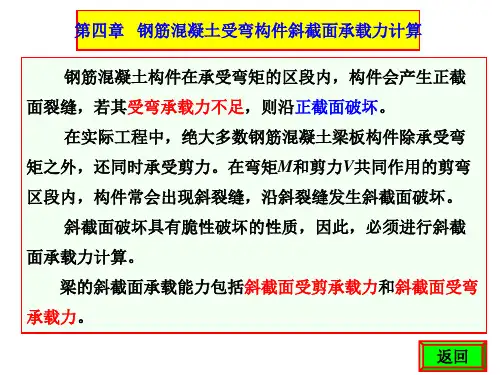

（2）由于弯矩M和剪力V的共同作用，构件可能沿剪力最大或弯矩和努力都较大的截面破坏，破坏截面与构件的轴线斜交，称为沿斜截面破坏，故需进行斜截面承载力计算。

为了保证梁正截面具有足够的承载力，在设计时除了适当的选用材料和截面尺寸外，必需在梁的受拉区配置足够数量的纵向钢筋，以承受因弯矩作用而产生的拉力；为了防止梁的斜截面破坏，必需在梁中设置肯定数量的箍筋和弯起钢筋，以承受由于剪力作用而产生的拉力。

第一节受弯构件的截面形式与构造一、钢筋混凝土板的构造板是在两个方向上（长、宽）尺度很大，而在另一方向上（厚度）尺寸相对较小的构件。

钢筋混凝土板可分为整体现浇板和预制板。

在施工场地现场搭支架、立模板、配置钢筋，然后就地浇筑混凝土的板称为整体现浇板。

通常这种板的截面宽度较大，在计算中常取单位宽度的矩形截面进行计算。

预制板是在预制厂和施工场地现场预先制好的板，板宽度一般掌握在Inl左右，由于施工条件好，预制板不仅能采纳矩形实心板，还能采纳矩形空心板，以减轻板的自重。

板的厚度h由截面上的最大弯矩和板的刚度要求打算，但是为了保证施工质量及耐久性的要求，《大路桥规》规定了各种板的最小厚度；行车道板厚度不小于IOOmm人行道板厚度，就地浇注的混凝土板不宜小于80mm,预制不宜小于60mm。

空心板桥的顶板和底板厚度，均不宜小于80mm。

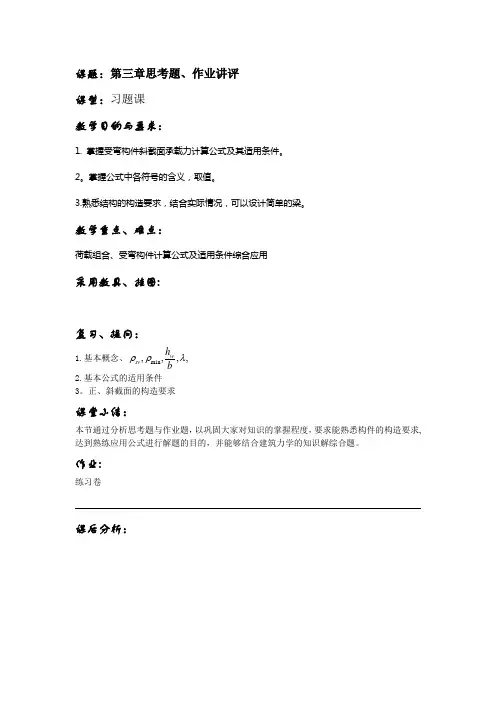

课题：第三章思考题、作业讲评课型：习题课教学目的与要求：1. 掌握受弯构件斜截面承载力计算公式及其适用条件。

2。

掌握公式中各符号的含义，取值。

3.熟悉结构的构造要求，结合实际情况，可以设计简单的梁。

教学重点、难点：荷载组合、受弯构件计算公式及适用条件综合应用采用教具、挂图:复习、提问：1.基本概念、,,,,min λρρbh w sv 2.基本公式的适用条件3。

正、斜截面的构造要求课堂小结：本节通过分析思考题与作业题，以巩固大家对知识的掌握程度，要求能熟悉构件的构造要求,达到熟练应用公式进行解题的目的，并能够结合建筑力学的知识解综合题。

作业:练习卷课后分析：3.1 梁、板的截面尺寸应满足哪些要求？从利于模板定型化的角度出发，梁、板截面高度应按什么要求取值?答:梁、板的截面尺寸必须满足承载力、刚度和裂缝控制要求，同时还应满足模数，以利模板定型化。

按模数要求，梁的截面高度h一般可取250、300…800、900、1000㎜等，h≤800mm时以50mm为模数，h＞800mm时以100mm为模数;矩形梁的截面宽度和T形截面的肋宽b宜采用100、120、150、180、200、220、250mm,大于250mm时以50mm为模数。

梁适宜的截面高宽比h/b，矩形截面为2～3。

5，T形截面为2.5～4.按构造要求，现浇板的厚度不应小于表3.1。

2的数值。

现浇板的厚度一般取为10mm 的倍数，工程中现浇板的常用厚度为60、70、80、100、120mm。

3.2 钢筋混凝土梁和板中通常配置哪几种钢筋？各起何作用？答：梁中通常配置纵向受力钢筋、弯起钢筋、箍筋、架立钢筋等，构成钢筋骨架,有时还配置纵向构造钢筋及相应的拉筋等。

配置在受拉区的纵向受力钢筋主要用来承受由弯矩在梁内产生的拉力，配置在受压区的纵向受力钢筋则是用来补充混凝土受压能力的不足。

架立钢筋的作用，一是固定箍筋位置以形成梁的钢筋骨架;二是承受因温度变化和混凝土收缩而产生的拉应力，防止发生裂缝.受压区配置的纵向受压钢筋可兼作架立钢筋。

第三章钢筋混凝土受弯构件正截面承载力计算第三章钢筋混凝土受弯构件正截面承载力计算第三章钢筋混凝土受弯构件正截面承载力计算第一节钢筋砼受弯构件的构造一、钢筋砼板的构造二、钢筋砼梁的构造一、钢筋砼板(reinforced concreteslabs)的构造1、钢筋砼板的分类：整体现浇板、预制装配式板。

2、截面形式小跨径一般为实心矩形截面。

跨径较大时常做成空心板。

如图所示。

3、板的厚度：根据跨径(span)内最大弯矩和构造要求确定，其最小厚度应有所限制：行车道板一般不小于100mm；人行道板不宜小于60mm(预制板)和80mm(现浇筑整体板)。

4、板的钢筋由主钢筋(即受力钢筋)和分布钢筋组成如图。

钢筋混凝土板桥构造图（1）主筋布置：布置在板的受拉区。

直径：行车道板：不小于10mm；人行道板：不小于8mm。

间距：间距不应大于200mm。

主钢筋间横向净距和层与层之间的竖向净距，当钢筋为三层及以下时，不应小于30mm，并不小于钢筋直径；当钢筋为三层以上时，不应小于40mm，并不小于钢筋直径的1.25倍。

净保护层：保护层厚度应符合下表规定。

序号构件类别环境条件ⅠⅡⅢ、Ⅳ1 基础、桩基承台⑴基坑底面有垫层或侧面有模板（受力钢筋）⑵基坑底面无垫层或侧面无模板465756852 墩台身、挡土结构、涵洞、梁、板、拱圈、拱上建筑（受力主筋）34453 人行道构件、栏杆（受力主筋）22534 箍筋22535 缘石、中央分隔带、护栏等行车道构件34456 收缩、温度、分布、防裂等表层钢筋15225梁构件，在不同环境条件下，保护层厚度值注：请点击<按扭Ⅰ,Ⅱ,Ⅲ&Ⅳ>，以查看不同保护层厚度值（2）分布钢筋(distribution steel bars)：垂直于板内主钢筋方向上布置的构造钢筋称为分布钢筋作用：A、将板面上荷载更均匀地传递给主钢筋B、固定主钢筋的位置C、抵抗温度应力和混凝土收缩应力(shrinkage stress)布置：A、在所有主钢筋的弯折处，均应设置分布钢筋B、与主筋垂直C、设在主筋的内侧数量：截面面积不小于板截面面积的0.1%。

【钢筋混凝土受弯构件的裂缝宽度和挠度计算】一、引言钢筋混凝土结构是现代建筑中常见的结构形式之一，而受弯构件作为其重要组成部分，其裂缝宽度和挠度的计算是设计过程中的关键内容。

在本文中，我将分析钢筋混凝土受弯构件的裂缝宽度和挠度计算，并对其进行深度探讨，希望能为您提供有价值的信息。

二、裂缝宽度计算1.裂缝宽度计算公式钢筋混凝土受弯构件的裂缝宽度计算可以使用以下公式进行：\[w_k = k \times \frac{f_s}{f_y} \times \frac{M_s}{b \times d}\]其中，\(w_k\)为裂缝宽度，\(k\)为调整系数，\(f_s\)为梁内应力，\(f_y\)为钢筋的屈服强度，\(M_s\)为抗弯强度矩，\(b\)为截面宽度，\(d\)为截面有效高度。

2.裂缝宽度计算包含的因素在裂缝宽度计算中，需要考虑梁内应力、钢筋的屈服强度以及抗弯强度矩等因素。

通过对这些因素的综合考虑，可以准确计算出钢筋混凝土受弯构件的裂缝宽度，从而确保结构的安全性。

三、挠度计算1.挠度计算公式钢筋混凝土受弯构件的挠度计算可以使用以下公式进行：\[f = \frac{5 \times q \times l^4}{384 \times E \times I}\]其中，\(f\)为挠度，\(q\)为荷载，\(l\)为构件长度，\(E\)为弹性模量，\(I\)为惯性矩。

2.挠度计算的影响因素在挠度计算中，荷载、构件长度、弹性模量和惯性矩等因素都会对挠度产生影响。

通过对这些因素进行综合考虑，并结合实际工程情况，可以准确计算出钢筋混凝土受弯构件的挠度，从而满足设计要求。

四、个人观点和理解钢筋混凝土受弯构件的裂缝宽度和挠度计算是结构设计中的重要内容，它直接关系到结构的安全性和稳定性。

在实际工程中，我们需要充分理解裂缝宽度和挠度计算的原理和方法，结合设计规范和实际情况，确保结构设计的合理性和可行性。

五、总结与展望通过本文的分析，我们深入探讨了钢筋混凝土受弯构件的裂缝宽度和挠度计算，并对其进行了详细介绍。
