第4章 受弯构件斜截面承载力一、判断题1． 梁截面两侧边缘的纵向受拉钢筋是不可以弯起的。

（ ）2． 梁剪弯段区段内，如果剪力的作用比较明显，将会出现弯剪斜裂缝。

（ ）3． 截面尺寸对于无腹筋梁和有腹筋梁的影响都很大。

（ ）4． 在集中荷载作用下，连续梁的抗剪承载力略高于相同条件下简支梁的抗剪承载力。

（ ）5． 钢筋混凝土梁中纵筋的截断位置，在钢筋的理论不需要点处截断。

（ ）6． 梁侧边缘的纵向受拉钢筋是不可以弯起的。

（ ）7． 梁剪弯段区段内，如果剪力的作用比较明显，将会出现弯剪斜裂缝。

（ ）8． 截面尺寸对于无腹筋梁和有腹筋梁的影响都很大。

（ ）9． 在集中荷载作用下，连续梁的抗剪承载力略高于相同条件下简支梁的抗剪承载力。

（ ）10． 钢筋混凝土梁中纵筋的截断位置，在钢筋的理论不需要点处截断。

（ ）二、单选题1．对于无腹筋梁，当31<<λ时，常发生什么破坏（ ）。

A ．斜压破坏； B.剪压破坏； C.斜拉破坏； D.弯曲破坏。

2．对于无腹筋梁，当1<λ时，常发生什么破坏（ ）。

A.斜压破坏；B.剪压破坏；C.斜拉破坏；D.弯曲破坏。

3．对于无腹筋梁，当3>λ时，常发生什么破坏（ ）。

A.斜压破坏；B.剪压破坏；C.斜拉破坏；D.弯曲破坏。

4．受弯构件斜截面承载力计算公式的建立是依据（ ）破坏形态建立的。

A.斜压破坏；B.剪压破坏；C.斜拉破坏；D.弯曲破坏。

5．为了避免斜压破坏，在受弯构件斜截面承载力计算中，通过规定下面哪个条件来限制（ ）。

A.规定最小配筋率； B 、规定最大配筋率；C.规定最小截面尺寸限制； D 、规定最小配箍率。

6．为了避免斜拉破坏，在受弯构件斜截面承载力计算中，通过规定下面哪个条件来限制（ ）。

A 、规定最小配筋率；B 、规定最大配筋率；C 、规定最小截面尺寸限制；D 、规定最小配箍率。

7．R M 图必须包住M 图，才能保证梁的（ ）。

A 、正截面抗弯承载力；B 、斜截面抗弯承载力；C 、斜截面抗剪承载力；D 、正、斜截面抗弯承载力。

5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。

我们只说喜欢，就算喜欢也是偷偷摸摸的。

”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。

”7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。

8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。

9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。

1.“噢，居然有土龙肉，给我一块！”2.老人们都笑了，自巨石上起身。

而那些身材健壮如虎的成年人则是一阵笑骂，数落着自己的孩子，拎着骨棒与阔剑也快步向自家中走去。

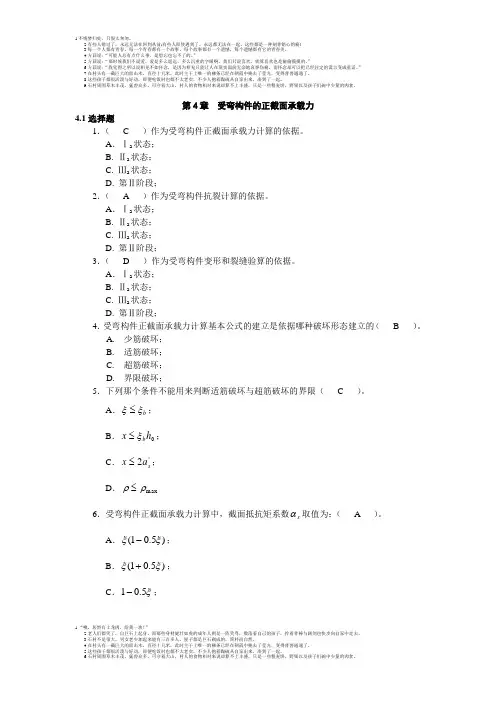

第4章 受弯构件的正截面承载力4.1选择题1．（ C ）作为受弯构件正截面承载力计算的依据。
