煅烧炉安全操作规程一、调温工安全技术操作标准1、适用范围本标准适用于煅烧区域调温工调温、清炉、清罐的安全作业。
2、岗位作业职责2.1负责本岗位日常事故隐患自我排查治理，包括班前、班中、班后的排查和处置；2.2负责本岗位设备操作或其他作业，在作业和故障排除过程中，严格按照规定安全操作，正确佩戴和使用劳动防护用品；2.3负责本岗位设备设施及其安全装置、工器具的日常保养，确保其安全功能完好有效，保养过程按规定安全作业，本岗位不能解决的问题，及时报修；2.4负责本岗位事故和紧急情况的报告和现场处置。
3、岗位主要危险有害因素4、劳动防护用品穿戴要求4.1 作业人员必须穿戴工作服、安全帽，长发必须盘在安全帽内，袖口及衣服角必须系扣。
4.2 调温工观察火道时，必须佩戴护目镜。
4.3 调温工清炉清罐作业时，必须佩戴防护面罩。
如进行接触高温物体的作业时，必须佩戴手闷子。
4.4调温工进行卫生清理作业时，必须佩戴防尘口罩。
5、作业安全要求5.1 调温工必须熟悉了解罐式炉的运行情况，严格按照规程规定的加热制度调节温度和负压，控制好炉温，避免炉温、烟道温度过高，烧坏炉体和设备。
5.2 二层、六层火道温度每两小时记录一次，发现不合格时，应及时调整到规定范围之内。
二层火道温度控制在1250℃-1350℃，六层火道温度控制在1100℃-1250℃。
5.3 首层火道负压每四小时测一次，按产量大小控制范围在10-35Pa。
发现不合格时，应及时调整。
5.5 调温工发现挥发份溢出口、总道堵塞要及时清理。
必须戴好防护面罩，不得面对总道炉门，以免烧伤。
清理工作结束后，将砂封盖封好，保证砂封盖不透气，不冒烟。
负责开风的人必须服从清理人员指挥。
5.6 首层喷火嘴要每班检查发现堵塞及时清理，挥发份、空气拉板必须经常活动并清理，避免结焦粘住拉不动，如发现必须细心处理，不要用力过猛，以免拉坏拉板。
5.7 火道温度过高时，应按下述不同方法使之降低：1)首层温度过高，将挥发份拉板适度关小，并配合首层空气拉板调节温度，但必须兼顾二层火道温度。
烘炉操作规程烘炉是锅炉正式运行前重要的准备工作之一，这一工作进行得好坏，直接影响锅炉的使用寿命和安全经济运行。
新装、移装、改造或大修后的锅炉以及长期停用的锅炉，由于砖墙和灰缝灰浆中含有较多的水份，因此在投用前必须进行干燥处理，否则在点火受热后因水分大量蒸发或蒸汽体积膨胀而使砖墙裂缝、变形，严重时还会造成锅炉倒塌。
烘炉的目的就是除去水分。
1、烘炉前的准备锅炉及其辅助设备全部组装和冷态试运完毕，经水压试验合格；各种电器、热工仪表和自动调节装置安装就绪，能够适应烘炉工作的需要。
链条炉排进行冷态试车，应符合下列要求。
连续运转不应少于8小时，速度不应小于二级，每档速度运转不少于2圈。
炉排转动应平稳，无卡住，抖动和跑偏等异常现象，发现跑偏和起拱时，可调节炉排前轴左右调节螺栓予以调整。
炉排片翻转自如，无突起现象，左右主动炉排片与侧密封块及侧板的最少间隙不小于4mm,主动炉排片与链轮的啮合良好。
炉排长销两端头如与底座侧板发生摩擦，可在长腰孔处用榔头轻击使之与两侧板间隙保持一■致。
试车过程不允许杂物（螺栓、螺帽、铁钉等金属物）掉落在链条炉排的任何部位，防止炉排卡死。
在试车过程中，打开煤斗前下方炉排检查门是否有断裂的炉排片，炉排销有否严重弯曲，如有可在穿炉排长腰孔处随时抽出长销予以更换或校直重装。
炉墙、炉拱、烟道、风道全部竣工，锅炉管道保温结束后，应将炉墙各处门、孔打开，自然干燥一段时间，清理炉膛、炉道和风道的杂物。
点火门开启灵活，煤闸门升降方便且其左右端与炉排面的距离要一致，以保证炉膛两侧煤层厚度相等，否则可调节链条下部螺栓予以调整，煤闸门上的盖板应覆盖严密，防止煤块漏入卡住煤闸门。
炉排下各风仓的调风门和烟道门内的烟气调节开关灵活。
鼓风机、引风机、出渣机、给水设备试运正常。
人孔、手孔是否封闭严密，附属零件装置是否齐全。
炉墙是否完好，前后烟箱检查门是否关闭严密。
蒸汽、给水、排污管路是否完全畅通。
(10)省煤器是否严密，其烟气通道是否畅通。
罐式煅烧炉烘炉第一部份烘炉慨述一、烘炉的目的罐式煅烧炉的干燥和烘炉是彼此相联的一个工艺过程。
干燥的目的是在保证灰缝不变形、不干裂；保持炉子砌体严密性的前提下，逐渐地尽可能完全地排除罐式炉砌体中的水份。
对一座7组28室8层火道的罐式炉来说，约含有水份210多吨，可见罐式炉砌体含水量是相当大的。
烘炉升温的目的在于提高砌体的温度，并使加热火道达到可以开始正常加排料时的温度。
干燥与烘炉是互相联系的，不能绝然分开，所以一般统称烘炉。
二、烘炉曲线制定依据罐式炉的烘炉曲线是根据炉体含水份的多少，不同温度区间的硅砖膨胀特性以及煅烧烘炉实践而制定的。
1．确定干燥期的理论依据干燥阶段主要是排除砌体中的水分，砌体内的水份可分为外部水和内部水两类；前者是指物体受热到45℃便可排除的水；而后者则需受热到105℃。
一般说来，将上下层平均温度值在103——105℃范围内视作干燥期终了温度是比较合理的。
在干燥过程中，水的蒸发由表及里，逐渐深入砌体里，干燥层也由表面逐渐向内部深处延伸，干燥失水的表层部位收缩，尚示干燥的湿的内层部位仍保持着原来的体积，结果必然产生应力，局部的应力集中会导致裂纹，甚至变形。
故只有缓慢升温，方可使砖和灰浆水份的扩散及砌体内外水份扩散达到平衡，防止砖缝硬化破裂。
2．确定烘炉期的理论依据烘炉期主要是将砌体逐渐加热升温至工作时的温度，而砌体中心部分主要是由硅砖砌筑的。
因此，硅砖随温度升高而膨胀的特性就是确定烘烤期的理论依据。
一般选砌体每昼夜允许的线膨胀为：0.035%做为可行的安全界限。
硅砖：它是由含石英（SiO2）很高的硅石经粉碎、成型、灼烧以后制成的。
硅砖具有良好的导热性，高温下荷重软化点高、抗煅烧物料对罐壁的磨损性强等特点。
（硅砖的耐火度可达1700——1750℃，在2KG/CM2的荷重下，其荷重软化点可达：1640℃）。
几种耐火砖的性能指标如下表：几种耐火砖的性能指标对比但硅砖的耐急冷急热性能差，剧烈的温度波动，它将会发生破损。

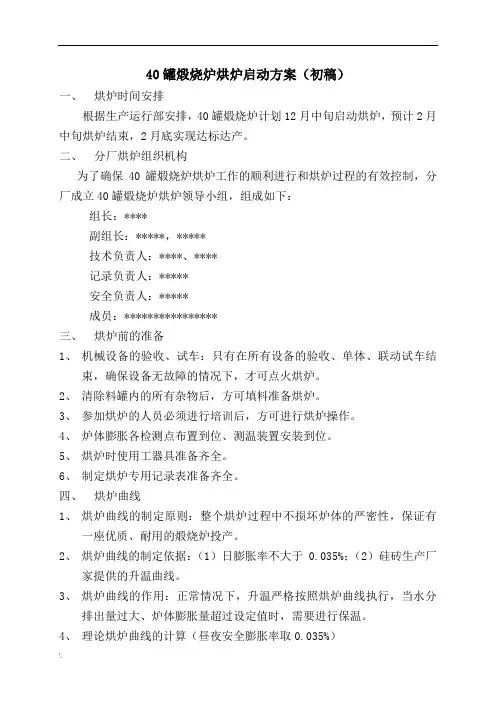

40罐煅烧炉烘炉启动方案（初稿）一、烘炉时间安排根据生产运行部安排，40罐煅烧炉计划12月中旬启动烘炉，预计2月中旬烘炉结束，2月底实现达标达产。
二、分厂烘炉组织机构为了确保40罐煅烧炉烘炉工作的顺利进行和烘炉过程的有效控制，分厂成立40罐煅烧炉烘炉领导小组，组成如下：组长：****副组长：*****，*****技术负责人：****、****记录负责人：*****安全负责人：*****成员：****************三、烘炉前的准备1、机械设备的验收、试车：只有在所有设备的验收、单体、联动试车结束，确保设备无故障的情况下，才可点火烘炉。
2、清除料罐内的所有杂物后，方可填料准备烘炉。
3、参加烘炉的人员必须进行培训后，方可进行烘炉操作。
4、炉体膨胀各检测点布置到位、测温装置安装到位。
5、烘炉时使用工器具准备齐全。
6、制定烘炉专用记录表准备齐全。
四、烘炉曲线1、烘炉曲线的制定原则：整个烘炉过程中不损坏炉体的严密性，保证有一座优质、耐用的煅烧炉投产。
2、烘炉曲线的制定依据：（1）日膨胀率不大于0.035%；（2）硅砖生产厂家提供的升温曲线。
3、烘炉曲线的作用：正常情况下，升温严格按照烘炉曲线执行，当水分排出量过大、炉体膨胀量超过设定值时，需要进行保温。
4、理论烘炉曲线的计算（昼夜安全膨胀率取0.035%）5、烘炉曲线根据理论烘炉曲线的计算，在实际升温过程中，需要将多个不同小温度范围合并成一个温度区间，在该区间，升温速度取多个不同小温度范围内的最小升温速度，计算所得烘炉曲线如下：在实际烘炉过程中，当水分排出量过大、炉体膨胀量超过设定值时，需要进行保温操作，一般总烘炉时间会比计划曲线多2～5天。
三、炉烘技术要求1、所有参加烘炉人员必须熟悉烘炉曲线，对炉体的全部测温孔、测负压孔、看火孔、拉板砖以及各通道要掌握其位置及作用。
2、温度的测量及要求（1）温度的测点定为首层末端40个、七层40个、烟道2个。
（2）900℃以下采用镍铬—镍硅热电偶，900℃以上采用光电传感器检测温度。
![罐式煅烧炉[整理版]](https://img.taocdn.com/s1/m/303928947375a417866f8fcc.png)
罐式煅烧炉[整理版]罐式煅烧炉(retortc alciner)在固定的料罐中实现对炭素材料的间接加热，使之完成煅烧过程的热工设备。
罐式煅烧炉是炭素工业中被广泛采用的一种炉型。
煅烧时原料由炉顶加料装置加入罐内，在由上而下的移动过程中，逐渐被位于料罐两侧的火道加热。
燃料在火道中燃烧产生的热量是通过火道壁间接传给原料的。
当原料的温度达到350,600?时，其中的挥发分大量释放出来。
通过挥发分道汇集并送入火道燃烧。
挥发分的燃烧是罐式煅烧炉的又一个热量来源。
原料经过1200,1300?以上的高温，完成一系列的物理化学变化后，从料罐底部进入水套冷却，最后由排料装置排出炉外。
完成了热交换的废烟气送入余热锅炉，利用其余热生产蒸汽，或送人换热室预热供燃料和挥发分燃烧的空气。
罐式煅烧炉由炉体(包括料罐、火道、四周大墙，有的还有换热室)和金基本构造属骨架以及附属在炉体上的冷却水套、加排料装置、煤气(或重油)管道等几部分组成。
(见图)料罐和火道是炉体最重要的组成部分，料罐按纵横方向成双排列，连同它两侧的四条火道构成一组，一台炉可有3,7组。
料罐的水平截面为两端是弧形的扁长形，罐壁垂直或略向外倾斜，后者即所谓斜罐式煅烧炉。
对煅烧含挥发分较高的延迟焦，斜罐可以使下降的料层松动，减小结焦造成堵炉的危险。
火道在料罐高度上分6,8层，烟气在火道内是一长“之”字形路线。
料罐和火道都处于高温，工作条件恶劣，而且还要求罐壁导热性好，气密性高，故采用壁厚为80mm的硅质异型砖砌筑。
炉体的中部是几组料罐和火道，外部四周是大墙。
在大墙中设有挥发分和预热空气通道。
煅烧过程中排出的挥发分从罐上部的逸出口流出，由位于炉顶部的集合道把同组中的挥发分汇集，然后经大墙中的通道，才能送到燃烧口和需要补充热量的火道进行燃烧。
经换热室或炉底空气预热道预热过的空气，也要通过大墙中的通道才能送到煤气(或重油)和挥发分的燃烧点供其燃烧。
为了控制挥发分和预热空气的量，专门设有拉板砖进行调节。
锅炉的烘炉和煮炉操作规程第一章总则为保障锅炉的安全运行，提高烘炉和煮炉操作的效率和质量，制定本规程。
第二章责任和权限1. 烘炉和煮炉操作人员应经过培训并持有相应的证书。
操作人员需熟悉锅炉的工作原理和操作要求，并具备应急处理和事故处理能力。
2. 烘炉和煮炉操作人员应按照规程和操作指导书进行操作，严禁擅自修改操作流程和参数。
3. 负责制定并执行煤炭和燃料的供应计划，保证锅炉的正常燃烧。
4. 负责安排锅炉的检修和维护工作，及时清理和更换附件设备。
第三章烘炉操作流程1. 烘炉操作前的准备工作：(1) 检查炉内是否有杂物和残余物，必要时进行清理。
(2) 检查燃烧器和辅助设备的工作状态，确保正常运行。
(3) 检查烘炉的水位、压力和温度，确保在正常范围内。
(4) 检查燃料的供应情况，确保充足并正确配比。
(5) 检查烘炉的进出口阀门和排污阀门，确保正常通畅。
2. 烘炉的操作步骤：(1) 打开炉门，逐层放入燃料，注意保持燃料的均匀分布。
(2) 关闭炉门，并根据燃烧系统的要求，调整燃烧风量和供热参数。
(3) 开启点火装置，点燃燃烧器并观察燃烧情况。
(4) 根据烘炉的使用要求，调节水位和压力，保持在安全范围内。
(5) 监控烘炉的温度和压力，及时采取调节措施。
(6) 定期清理炉灰和排污，保持烘炉的正常工作。
(7) 烘炉停用时，逐步停止燃烧器并关闭炉门和燃气阀门。
第四章煮炉操作流程1. 煮炉操作前的准备工作：(1) 检查锅炉的水位、压力和温度，确保在正常范围内。
(2) 检查燃烧器和辅助设备的工作状态，确保正常运行。
(3) 检查煮炉的水质，必要时进行处理和调整。
(4) 检查燃料的供应情况，确保充足并正确配比。
(5) 检查煮炉的进出口阀门和排污阀门，确保正常通畅。
2. 煮炉的操作步骤：(1) 根据煮炉的使用要求，调节锅炉的水位和压力。
(2) 打开燃烧器的供气阀门，并根据燃烧系统的要求，调整燃烧风量和供热参数。
(3) 点燃燃烧器并观察燃烧情况。

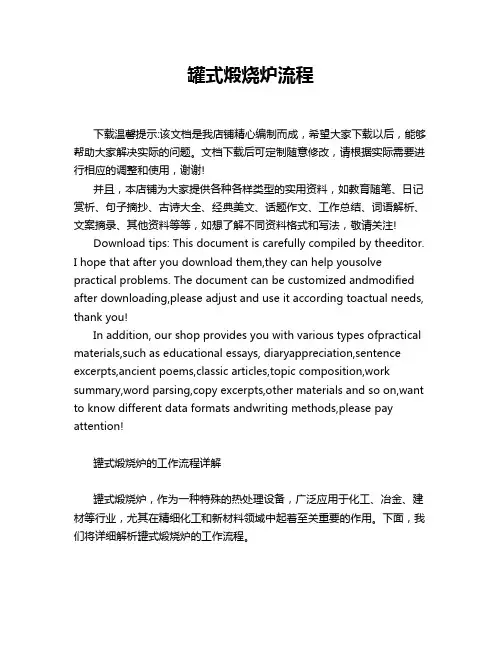

罐式煅烧炉流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!罐式煅烧炉的工作流程详解罐式煅烧炉，作为一种特殊的热处理设备，广泛应用于化工、冶金、建材等行业，尤其在精细化工和新材料领域中起着至关重要的作用。
罐式煅烧炉烘炉方法探讨陈 杰（贵阳铝镁设计研究院有限公司，贵州 贵阳 ５５００８１）摘 要：本文介绍了罐式煅烧炉烘炉的目的，分析升温曲线的制定原则，并对烘炉过程中负压、温度以及弹簧的调节进行探讨，对今后罐式炉的烘炉提供借鉴。
关键词：罐式煅烧炉；烘炉；升温曲线；温度；负压中图分类号：ＴＱ１２７．１１；ＴＱ０５４ 文献标识码：Ａ 文章编号：１００２－５０６５（２０１９）０８－０２１９－２Discussion on drying method of pot calcinerCHEN Jie（Ｇｕｉｙａｎｇ Ａｌｕｍｉｎｕｍ Ｍａｇｎｅｓｉｕｍ Ｄｅｓｉｇｎ ＆ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ Ｃｏ．， Ｌｔｄ．，Ｇｕｉｙａｎｇ ５５００８１，Ｃｈｉｎａ）Abstract: Ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｐｕｒｐｏｓｅ ｏｆ ｄｒｙｉｎｇ ｐｏｔ ｃａｌｃｉｎｅｒ， ａｎａｌｙｓｅｓ ｔｈｅ ｐｒｉｎｃｉｐｌｅ ｏｆ ｓｅｔｔｉｎｇ ｔｈｅ ｈｅａｔｉｎｇ ｃｕｒｖｅ， ａｎｄ ｐｒｏｂｅｓ ｉｎｔｏ ｔｈｅ ａｄｊｕｓｔｍｅｎｔ ｏｆ ｎｅｇａｔｉｖｅ ｐｒｅｓｓｕｒｅ， ｔｅｍｐｅｒａｔｕｒｅ ａｎｄ ｓｐｒｉｎｇ ｉｎ ｔｈｅ ｄｒｙｉｎｇ ｐｒｏｃｅｓｓ， ｓｏ ａｓ ｔｏ ｐｒｏｖｉｄｅ ｒｅｆｅｒｅｎｃｅ ｆｏｒ ｔｈｅ ｆｕｔｕｒｅ ｄｒｙｉｎｇ ｐｏｔ ｃａｌｃｉｎｅｒ．Keywords: ｐｏｔ ｃａｌｃｉｎｅｒ； ｂａｋｉｎｇ ｆｕｒｎａｃｅ； ｈｅａｔｉｎｇ ｃｕｒｖｅ； ｔｅｍｐｅｒａｔｕｒｅ； ｎｅｇａｔｉｖｅ ｐｒｅｓｓｕｒｅ罐式煅烧炉作为炭素生产主要设备之一，具有煅烧质量稳定，炭质烧损少，无外加燃料煅烧石油焦等优点[1]。
煅烧是煅烧炉将生石油焦在隔绝空气的情况下进行间接加热，除去生石油焦中的水分和挥发份，使石油焦真密度和导电性增加的过程。
煅烧炉性能的优劣，直接影响煅后焦的质量和产能，而影响煅烧炉性能的关键一步就是烘炉启动。
锅炉烘炉作业操作规程范文一、安全操作规程：1. 操作人员必须具备专业知识，并经过相关培训和考核合格，方可进行锅炉烘炉作业。
2. 操作前应仔细查看设备及周边环境，确保设备正常并消除可能存在的安全隐患。
3. 在进行操作前，必须佩戴好防护设备，如安全帽、安全鞋、防护眼镜等。
4. 在操作过程中，禁止饮酒、吸烟或进行其他与作业无关的活动。
5. 对于悬挂、交叉等需要人力作业的情况，应设置专人进行指挥，并保证操作人员之间保持良好的沟通。
6. 操作人员在进行工作时，必须保持集中注意力，禁止调戏、打闹、开小差等行为。
二、操作要求及流程：1. 操作前应确保燃料充足，并检查电源供应是否正常。
2. 启动电源后，按照正确的程序启动锅炉烘炉设备，确保其正常运转。
3. 运转正常后，按照设备操作面板上的指示选择所需温度、湿度等参数。
4. 在设备正常运行期间，操作人员应随时观察设备运行情况，如发现异常及时停机检修。
5. 在进行设备检修时，必须先切断电源并等待设备冷却后方可进行。
6. 操作结束后，关闭电源，并对设备进行彻底清洁，确保设备无残留物。
三、事故应急处理：1. 发生设备故障或事故时，操作人员必须第一时间停止设备运行并切断电源。
2. 在确保人身安全的前提下，尽快报警并采取相应的应急措施。
3. 进行事故处置时，必须按照相关规定进行，不得随意行动或使用不当的救护工具。
4. 事故处理后，必须进行详细记录，并进行相应的事故调查和整改。
四、设备维护与保养：1. 确保设备正常运行状态，应定期进行设备检查和维护，包括但不限于电气设备、管道、阀门等。
2. 检查设备时，应先切断电源，并等待设备冷却后再进行操作。
3. 检查和更换设备零部件时，必须使用符合标准的配件，并由专业人员进行操作。
4. 使用过后的配件和废物必须按照相关规定进行分类处理，不得随意丢弃。
五、责任与处罚：1. 违反本规程的操作人员，将被追究相应的责任，包括但不限于停工整顿、警告、罚款等。

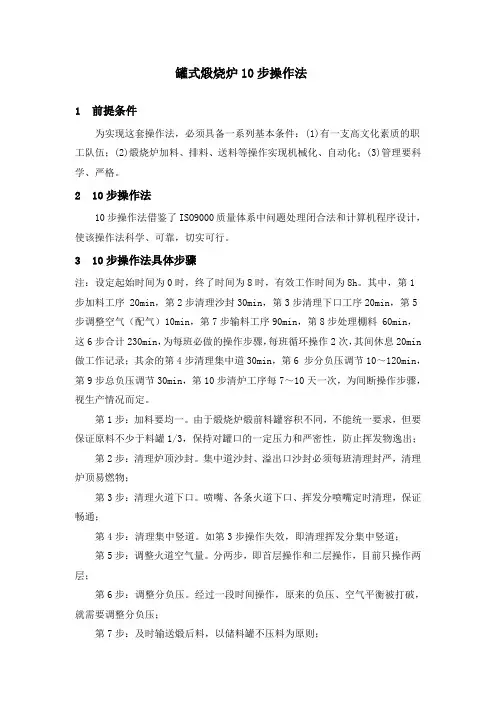

罐式煅烧炉10步操作法1 前提条件为实现这套操作法，必须具备一系列基本条件：(1)有一支高文化素质的职工队伍；(2)煅烧炉加料、排料、送料等操作实现机械化、自动化；(3)管理要科学、严格。
2 10步操作法10步操作法借鉴了ISO9000质量体系中问题处理闭合法和计算机程序设计，使该操作法科学、可靠，切实可行。
3 10步操作法具体步骤注：设定起始时间为0时，终了时间为8时，有效工作时间为8h。
其中，第1步加料工序 20min，第2步清理沙封30min，第3步清理下口工序20min，第5步调整空气（配气）10min，第7步输料工序90min，第8步处理棚料 60min，这6步合计230min，为每班必做的操作步骤，每班循环操作2次，其间休息20min 做工作记录；其余的第4步清理集中道30min，第6 步分负压调节10～120min，第9步总负压调节30min，第10步清炉工序每7～10天一次，为间断操作步骤，视生产情况而定。
第1步：加料要均一。
由于煅烧炉煅前料罐容积不同，不能统一要求，但要保证原料不少于料罐1/3，保持对罐口的一定压力和严密性，防止挥发物逸出；第2步：清理炉顶沙封。
集中道沙封、溢出口沙封必须每班清理封严，清理炉顶易燃物；第3步：清理火道下口。
喷嘴、各条火道下口、挥发分喷嘴定时清理，保证畅通；第4步：清理集中竖道。
如第3步操作失效，即清理挥发分集中竖道；第5步：调整火道空气量。
分两步，即首层操作和二层操作，目前只操作两层；第6步：调整分负压。
经过一段时间操作，原来的负压、空气平衡被打破，就需要调整分负压；第7步：及时输送煅后料，以储料罐不压料为原则；第8步：处理棚料。
如果发现棚料现象，及时采取措施，并进一步调整，防止结焦；第9步：总负压调整。
原料挥发分发生较大变化，局部调整负压不奏效，就要调整总负压和配比；第10步：清炉、检查配比。
经过一定时间，炉体火道、集中道被焦灰堵塞，需清炉，并检查前一段时间配比效果，制定新一轮原料配比。
罐罐式煅烧炉烘炉操作规程YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】目录32罐罐式煅烧炉烘炉操作规程1烘炉的目的罐式炉简介32罐煅烧炉为顺流式八层火道罐式煅烧炉，它是对预焙阳极的生产原料石油焦进行煅烧的主体设备，炉子的结构特点是：1.1.1主体由粘土耐火砖砌筑，罐式炉的心脏罐体、火道部分使用硅砖砌筑，上下部分和四周使用粘土砖砌筑。
1.1.2炉子每四罐为一组，共八组；八层火道、火道和挥发份道自成一个体系，炉子设置两条预热空气道，一条由炉底通过沿前墙到喷火嘴处，一条由炉底通过折回到炉底四层，利用四层剩余的挥发份提高温度，即可降低炉底温度，又可预热空气。
烘炉目的罐式煅烧炉的寿命长短主要与耐火材料质量、砌筑质量及使用维护等三个方面有关，其中罐式煅烧炉的烘炉质量的好坏直接影响到罐式炉的使用寿命和安全生产。
烘炉就是对新砌炉子进行加热，把炉内的水分逐渐烘干，消除内应力，增加泥浆的粘结力，提高炉体的强度，同时对砌体进行高温烧结，使其达到正常生产时的热状态。
随着温度的变化，组成硅砖的主要成分SiO2将发生晶体的转化，因而造成了砖的体积发生急剧的膨胀和收缩。
一般SiO2以三种结晶形态存在，即石英有：α—石英、β—石英，方石英有：α—方石英、β—方石英，磷石英有：α—磷石英、β—磷石英、γ—磷石英。
在一定温度范围内，SiO2的不同结晶形态及其同素异构体是比较稳定的，但是如果超过了这一温度范围，达到晶体转化温度，SiO2的晶体就要发生转变。
随着温度的变化，由SiO2的晶体转化所引起的体积急剧变化，一般可以认为是在瞬间完成的（当有矿化剂Ca、Fe存在时转化更快）。
SiO2 在加热和冷却过程中晶体形态转化示意图所以在117℃、163℃、270℃、537℃、870℃等几个关键升温阶段都是硅砖晶体转换最激烈温度区，并伴随着硅砖的膨胀，因此在关键升温区要缓慢升温。
2烘炉曲线及烘炉方法罐式煅烧炉有硅砖、粘土砖砌成，硅砖高度4488mm，粘土砖高度2005mm。
硅砖线膨胀率共检验三个样：a1＝×10﹣6·k﹣1，a2＝×10﹣6·k﹣1，a3＝×10﹣6·k﹣1；粘土砖的线膨胀率检测两个样：a1＝×10﹣6·k﹣1，a＝×10﹣6·k﹣1；按以上线膨胀率计算，罐式炉总膨胀高度约等于66mm。
根据硅砖的特性日膨胀率为%－%可以保证炉体的完整性。
考虑炉子的砌筑材料、施工时间及砌筑质量、烘烤的特点，硅砖的日膨胀率取为%来决定升温速度和烘炉曲线，共需56天，加上保温时间约需62天。
罐式炉烘炉曲线罐式炉升温以二层温度为升温基准控制点。
采用焦炉煤气为燃料的烘炉方法。
本次烘炉以焦炉煤气为燃料，燃气流量大小采用阀门调节，从而达到升温均匀、可控性强、易于操作和调节、减小员工劳动强度、使温度按照计划进行升温的目的，以确保烘炉的质量。
烘炉所需的负压由引风机提供。
温度测量范围及方法温度测定点以二、八层温度作为控制升温计划的依据。
二层温度调节主要靠调整燃料供给量的方法加以控制，800℃以前用镍铬—镍硅热电偶（N型）进行温度测量与监控，同时用光学高温计进行校核，800℃以后采用光电一体化测温仪。
八层温度用来控制层间温差，主要采用调节负压的方法加以控制。
负压测量：二层负压测量采用固定方式进行测量，八层采用负压膜合负压计进行测量。
用炉高日膨胀量修正升温曲线。
根据传统的烘炉经验，用炉高日膨胀量来控制升温速度和修正烘炉理论曲线是行之有效的方法，每班定时测量一次。
烘炉初期适当采取大负压操作，排出炉内水气，防止炉内及烟道有凝结水。
烘炉温度达到550℃，每天排料5分钟，采用活动料面的办法减少层间温差。
1000℃以上主要依靠罐内混合料中的石油焦溢出的挥发份燃烧来提高炉温，烘到二层的温度达到1250℃即为烘炉结束。
在煅烧炉温度达到1000℃，可进行加排料升温，在加排料前启开密封口，打开首、二层挥发份拉板，逐步打开炉底去炉前的冷空气进口插板。
烘炉正常后马上进行炉四周膨胀缝、炉面灌浆和四周的抹面。
烘炉结束后应对炉体进行一次全面的检查并做好记录。
应在烘炉前先启动烘炉用的风机，调节风机阀门大小，保证炉前总烟道负压为50pa左右。
3烘炉前的准备炉体检查：火道检查、拉板砖检查、铁具检查、炉体密封。
水套送水试压：检查水套管线阀门是否漏水。
将弹簧松开加油，紧在护炉柱上，并按出厂压力试验数据将弹簧调整到，把拉筋槽清理干净，丝杆上好润滑油，并测量拉筋紧固后弹簧的长度，将数据做好记录，作为拉筋调整依据,并且把各个弹簧按顺序编号。
启动排料机，空运转磨合24小时。
启动引风机，空运行24小时。
将热电偶、负压表、巡检仪调整归“0”后并测试灵敏度。
将所有空气拉板和挥发份拉板全部关闭。
将所有沙封盖灌满碳粒并且封严。
准备好后给煅烧罐加满煅后焦（煅后料水分低于%，加料前停止排料机运转）。
3.9.1加料时各罐要均衡加料，罐与罐之间料位不得误差过大，以防各罐体承压不均。
3.9.2各罐加满料后调整加料斗上部，料面保持一致。
3.9.3加料罐加满后，煅前仓要有少量配比的混合料以备烘炉中使用。
3.9.4负荷手动试车排料系统，并测试每分钟排料量；确认运转正常后停在手动位置。
3.9.5检查平台及与炉体焊接情况，把影响炉体膨胀割开。
炉体膨胀点安装：3.10.1炉顶设测点16个，每组前后设置2个测点；3.10.2炉两头各设3个，3.10.3炉前设8个测点；3.10.4炉后设 8个测点，炉体膨胀点安装示意图各膨胀点的设置要避免振动，拉线要垂直，用固定的钢板尺测量（条件许可的情况下可以使用水平仪表进行炉高膨胀测量），并做好原始记录。
准备膜盒式微压型负压计、光学高温计。
开始点火时，煤气不准直接进入炉内，需安装小炉罩。
制定好烘炉曲线准备各种记录。
送煤气时，须按操作标准中要求进行送气。
准备好点火用柴油、火把和工器具。
以上各项准备工作确认无误后，方可进行点火烘炉。
本次烘炉采用1、3、5、7单号烘炉。
4烘炉技术操作点火4.1.1点火前炉子工况：所有冷空气进口插板、首层及四层空气拉板，首层及二层、四层挥发份拉板全部关闭。
4.1.2点火前调整八层负压拉板使全炉二层火道内的负压保持10—20Pa之间，然后开始点火。
4.1.3点火时先将火把伸到烧嘴前，然后慢慢打开煤气阀门，待确定煤气点着后撤掉火把再点下一个烧嘴。
4.1.4点火要隔一个烧嘴点一个稳定后再点下一个。
4.1.5火点着后要派人看守，调整防止升温过快及灭火。
如灭火立即关闭煤气，15分钟后再重新点火。
.膨胀测量4.2.1利用炉高膨胀来控制升温速度，烘炉时必须严格控制炉高膨胀，炉高膨胀超过规定要求时要采取保温措施，由煅烧车间主任掌握。
4.2.2每天按时测量膨胀，计算结果，交烘炉领导小组，由烘炉领导小组确定保温和升温，以指令下达班组。
4.2.2各班膨胀测量时间规定如下：夜班：24：00白班：8：00中班：16：004.2.4炉高膨胀规定：5烘炉温度控制温度控制调整采用煤气作为燃料进行烘炉，升温控制主要依靠调整负压大小、改变燃料的流量加以调整。
在室温—250℃温度范围内，只允许燃料在首层炉口内燃烧而不允许有火焰进入火道；到350℃以后将烧嘴移到炉内，取掉小炉罩。
当二层温度达到1000℃时，可以开始加混合料，每半小时排一次料，每次排料10kg—20kg，利用少量挥发份补充热源，打开首、二层挥发份拉板，冷空气进口插板打开1 / 5。
之后，逐渐加大生料的配比，直至全部利用混合料中的挥发份进行燃烧。
烘炉时炉子负压规定：温度的测点和要求实际温度采用全炉平均值，与计划下达的任务温度之间班差规定如下：二层温度每小时记录一次，每5分钟巡检一次，其他各点每2小时记录一次。
当二层火道温度达到200℃时，水套开始上循环软化水。
6弹簧调整在烘炉前根据弹簧原始试验数据，对炉体弹簧进行加油调整预压，量好每一个弹簧长度，作为烘炉过程中弹簧调整依据。
烘炉期间每天9:00对压力弹簧定时测量调整一次，控制安全压力，保证炉体应有的膨胀，并保证炉体有足够的紧锢。
烘炉结束一次压紧至7t。
7安全注意事项每班按指示计划升温时，如果超过温度计划不得采用降温而应保温，不允许温度波动过大；但是短时间升温过快可以进行调整。
每班按指示计划升温时，因故中途停炉或炉温下降时，开炉后不准赶温度，应按开炉前的温度按照烘炉曲线升温。
更换仪表时须对仪表误差作适当调整，按换后仪表指示温度开始升温。
当发现炉体裂缝时，应及时采用石棉绳堵缝，以防漏气。
按时按要求测温，记录、测量数据要真实准确。
调温工要勤检查温度，勤看各支管的火焰燃烧情况，以防灭火，当发现某烧嘴的火焰灭火时，立即关闭支管阀门，停止15分钟，确定火道内的燃气全部排完后再按照点火程序进行点火。
发现罐式炉向外冒火时，应立即检查负压。
在烘炉过程中要经常观察炉子的变化，检查是否有妨碍炉体膨胀的故障，发现问题及时调整。
在烘炉期间，首、二层挥发份拉板应适当活动；炉底空气拉板在二层温度达到500℃以上时应适当活动；具体情况由煅烧车间主任确定。
严格交接班制度，上班一定要对下班交代清楚任务，现场标志要做好记录；在烘炉过程中应经常召集烘炉小组成员开会，研究和处理烘炉中的问题。
较大幅度的负压调整要由车间统一安排调整。
罐式炉烘炉操作，事故处理要严格执行安全技术标准和工艺技术操作标准。
每班要派专人使用CO检测仪对煤气管道进行检查，送气后2小时检测一次，发现漏煤气及时汇报处理做好记录。
每天对罐式炉四周钢平台检查一次，并做好记录。
当操作人员发生头昏、恶心、呕吐等中毒现象时，应立即将当事人送到新鲜空气处或医院治疗。
所有参加烘炉的人员必须按要求穿戴齐全的劳保用品。
不得从炉上往下抛东西。
调整炉面拉筋弹簧时，要做好相应安全措施，防止因脚踏不牢而发生坠落。
除专人外，其它人员不准随意调节空气、挥发份拉板及烟道闸门，不准移动测量点。
操作人员打开铁具看火时，严禁面对火道中央，以免喷火烧人。
