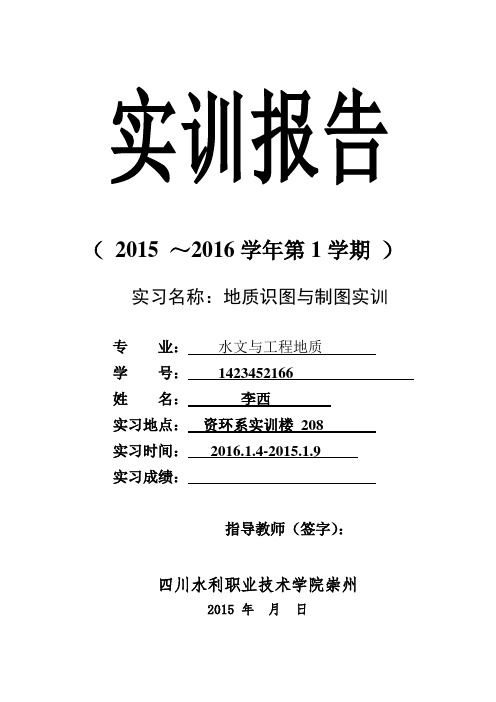

(2015 ~2016学年第1学期)实习名称:地质识图与制图实训专业:水文与工程地质学号:1423452166姓名:李西实习地点:资环系实训楼208实习时间:2016.1.4-2015.1.9实习成绩:指导教师(签字):四川水利职业技术学院崇州2015 年月日一、实习要求:1、实习期间严格遵守学校有关规章制度,如有违反按章处理;2、注意安全、爱护公物、按要求操作实习设备,如有损坏按章处理;3、不得无故缺勤、迟到,缺勤超过2次等实习不予通过;4、每次实习课按要求完成实习任务,不得抄袭他人成果;5、实习课后完成实习日志和实习报告,待实习结束后与实习成果一并上交;6、未按要求完成实习任务的,实习不予通过。
二、实习内容及目的:1、内容:1)熟悉AUTOCAD的基础知识,熟练应用绘图、编辑、尺寸标注等命令能够独立熟练绘图复杂的二维图形。
绘制地形图已知点的高程和平面坐标的数据,把点按照给定的位置数据输入Cad,并绘制等高线地形图。
绘制剖面图已知地形图和剖面的位置,绘制剖面图,详细绘制标注地层线。
4)绘制柱状图熟悉综合地质柱状图,实测地质柱状图和钻孔地质柱状图等常用柱状图的内容,制图标准。
并能够用Cad绘制地质柱状图。
三、实习方式及安排:实习方式:老师简介基础知识,学生自主完成相关图形的绘制。
实习地点:计资环系实训楼208实习安排:四、实习完成情况:作业一:基本图形绘制(cad基本命令),见附图作业二:等高线绘制,见附图作业三:剖面绘制,见附图作业四:柱状图五、关于此次地质识图与制图实训的总结在此次实习的过程中,我们对CAD有了更深一步的了解。
说到它的使用性,相信许多同学都有同感。
我们从书上得知,CAD可以绘制机械、建筑、航空、石油等多方面的二维平面图形和三维立体图形等等,所以说它的使用性是非常之广泛的。
我们在绘制图形的时候要注意线条的宽度,字体的美观。
现在用CAD就完全没有这方面的问题,粗细线条全用“特性”来规范,一目了然。
实习一地质图的基本知识及读水平岩层地质图一、目的要求1.明确地质图的概念,了解地质图的图式规格;2.了解阅读地质图的一般步骤和方法;3.掌握水平岩层和倾斜岩层在地质图上的表现特征。

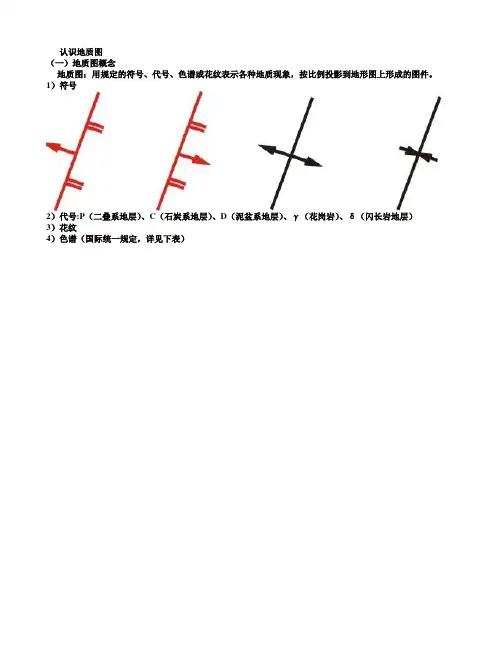

二、说明1.地质图地质图:地质图是用规定的符号、色谱和花纹将一定区域内的地质体(如地层、岩体、地质构造单元、矿床等)和地质现象按一定的比例概括地投影到平面图(地形图)上,反映出该地区各地质体和地质现象的形态、产状、规模、时代及其分布和相互关系的一种图件。
地质图的组成部分:图名、比例尺、图例和责任表(包括制图单位或人员、编图日期的资料来源等)比例尺:用以表明图幅反映实际地质情况的详细程度,有数字比例尺和线条比例尺,各有其特点。
图例:是用各种规定的颜色和符号来表明地层、岩体的时代和性质。
凡图内表示出的地层、岩石、构造及其它地质现象就应无遗漏地有图例,图内没有的就不能上图例。
2.地质剖面图:图切剖面为了直观地反映地质图上最重要的地质构造,正规地质图常附有一幅或几幅切过图区主要构造的剖面图。
剖面方位:左西右东,左北右南。
3.地层柱状图综合地层柱状图:按图区所有出露地层的新老叠置关系恢复成水平状态切出的一个具代表性的柱子。
在柱子中表示出各地层单位或层位的厚度、时代及地层系统和接触关系等。
二、读地质图的一般步骤图名→比例尺→图例→责任表→地形特点(等高线、水系、山峰等)三、读水平岩层地质图太阳山地区地形地质图、凌河地形地质图和南涧镇地形地质图,判断水平岩层,并求K1层的厚度。
四、读倾斜岩层地质图(233页)“V”字形法则:(1)“相反-相同”,且地质界线弯曲幅度小;(2)“相同>相反”;(3)“相同<相同”,且地质界线弯曲幅度大。
五、作业(教材238页)阅读凌河地形地质图(附图1),分析并思考下列问题:①水平岩层在地形地质图上的出露特点,其与倾斜岩层在地形图上的出露特征有什么不同?②水平岩层和和倾斜岩层的出露宽度分别受到哪些因素制约?③如何在地形地质图上确定水平岩层的倾斜岩层的厚度?④分析D2到K2各时代地层之间的接触关系类型?1。
地质地质绘图的方法和步骤一、绘制信手地质剖面图如果是横穿构造线走向进行综合地质观察时,应绘制信手地质剖面图,它表示横过构造线方向上地质构造在地表以下的情况,这是一种综合性的图件,既要表示出地层,又要表示出构造,还要表示火成岩和其他地质现象以及地形起伏、地物名称以及其他需要表示的综合性内容。
绘好路线地质剖面图是地质工作者的一项重要基本功,必须掌握。
路线信手地质剖面图中的地形起伏轮廓是目估的,但要基本上反映实际情况,各种地质体之间的相对距离也是目测的,应基本正确,各地质体的产状则是实测的,绘图时,应力求准确。
图上内容应包括图名、剖面方向、比例尺(一般要求水平比例尺和垂直比例尺一致)、地形的轮廓、地层的层序、位置、代号、产状、岩体符号、岩体出露位置、岩性和代号、断层位置、性质、产状、地物名称。
具体绘图步骤如下:估计路线总长度,选择作图的比例尺,使剖面图的长度尽量控制在记录簿的长度以内,当然,如果路线长,地质内容复杂,剖面可以绘得长一些。
绘地形剖面图,目估水平距离和地形转折点的高差,准确判断山坡坡度、山体大小,初学者易犯的错误是将山坡画陡了。
一般山坡不超过30°,更陡的山坡人是难以顺利通过的。
在地形剖面的相应点上按实测的层面和断层面产状,画出各地层分界面及断层面的位置、倾向及倾角,在相应的部位画出岩体的位置和形态。
相应层用线条联接以反映褶皱的存在和横剖面的特征。
标注地层、岩体的岩性花纹、断层的动向、地层和岩体的代号、化石产地、取样位置等。
写出图名、比例尺、剖面方向、地物名称、绘制图例符号及其说明,如为习惯用的图例,可以省略。
从作图技巧方面来说,应注意以下三个“准确”:①地形剖面图要画准确;②标志层和重要地质界线的位置要画准确。
如断层位置、煤系地层位置、火成岩体位置等;③岩层产状要画准确,尤其是倾向不能画反,倾角大小要符合实际情况。
此外,线条花纹要细致、均匀、美观,字体要工整,各项注记的布局要合理。
地质地形图的种类及其识别方法一、地质图的种类和基本内容用规定的符号、线条、色彩来反映一个地区地质条件和地质历史发展的图件,叫地质图。
它是依据野外探明和收集的各种地质勘测资料,按一定比例投影在地形底图上编制而成的,是地质勘察工作的主要成果之一。
(一)地质图的种类1、普通地质图以一定比例尺的地形图为底图,反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件,称为普通地质图,简称地质图。
在一张普通地质图上,除了地质平面图(主图)外,一般还有一个或两个地质剖面图和综合地层柱状图,普通地质图是编制其它专门性地质图的基本图件。
按工作的详细程度和工作阶段不同,地质图可分为大比例尺的(>1:25000)、中比例尺的〔1:5000~1:10万〕、小比例尺的(1:20万~1:100万)。
在工程建设中,一般是大比例尺的地质图。
2、地貌及第四纪地质图以一定比例尺地地形图为底图,主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的一种专门性地质图,称为地貌及第四纪地质图。
3、水文地质图以一定比例尺地地形图为底图,反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件,称为水文地质图。
4、工程地质图工程地质图是各种工程建筑物专用的地质图,如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。
工程地质图一般是以普通地质图为基础,只是增添了各种与工程有关的工程地质内容。
如在地下洞室纵断面工程地质图上,要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。
(二)地质图的基本内容1、平面地质图平面地质图又称为主图,是地质图的主体部分,主要包括:地理概况:图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。
一般地质现象:地层、岩性、产状、断层等。
特殊地质现象:崩塌、滑坡,泥石流、喀斯特、泉及主要蚀变现象。
常用地质图件说明地质图件是地质学领域中常用的工具,用于描绘和分析地球表面和地下的地质情况。
地质图件可以包括多种类型,其中常见的有地形图、地质剖面图和地质构造图等。
本文将对这些地质图件进行详细的说明和解读。
一、地形图地形图是描绘地球表面地形起伏和地貌特征的地质图件,用于研究地形和地势分布、地貌类型和演化过程等。
地形图使用等高线和颜色填充等方式,直观地展示地表的高低起伏。
等高线的密集程度表示地形的陡峭程度,颜色填充则用来区分不同地貌类型。
地形图还标注有河流、山脉、湖泊等地貌要素的位置和名称,帮助我们了解地球表面的特征及其形成原因。
二、地质剖面图地质剖面图是研究地下岩石分布和构造特征的地质图件,通过对地下地层的垂直展示,帮助我们了解地质结构的分布和变化。
地质剖面图通常是由一条剖线上的观测数据绘制而成,具体包括地层厚度、构造断层、岩石种类、岩性变化等信息。
这些数据通过一种特定的绘图方法来表达,如叠加法、比例法等。
地质剖面图可用于分析岩层的分布规律、构造变化以及可能的地质问题,为地质调查和地质工程提供可靠的依据。
三、地质构造图地质构造图是描述地球内部构造特征的地质图件,用于研究地球的地质演化和构造变化。
地质构造图记录了岩石的形成与演化过程中的各类构造变形,如褶皱、断层、蚀变等。
地质构造图中使用了符号、颜色和箭头等图形元素来表示不同类型的构造特征,并标注了相应的测量数据和解释说明。
通过地质构造图,我们可以了解地球内部构造特征的分布、演化历史、构造力学等,对于研究地质变形和构造运动有重要的意义。
四、其它地质图件除了上述常见的地质图件外,还有许多其他类型的地质图件,如:遥感图、地震剖面图、重力异常图等。
这些地质图件通过不同的技术手段和观测方法,提供了更为详细和全面的地质信息。
例如,遥感图利用卫星或航空平台采集的遥感图像,可以揭示地表的植被、土壤、岩石等特征;地震剖面图通过分析地震波在地下的传播特征,研究地下构造和岩石的物理性质;重力异常图通过测量地表重力场的变化,推测地下密度和物质分布等。

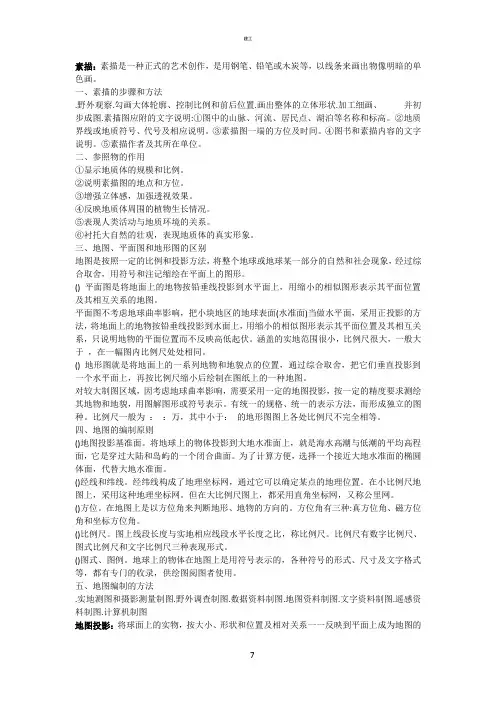

素描:素描是一种正式的艺术创作,是用钢笔、铅笔或木炭等,以线条来画出物像明暗的单色画。
一、素描的步骤和方法.野外观察.勾画大体轮廓、控制比例和前后位置.画出整体的立体形状.加工细画、并初步成图.素描图应附的文字说明:①图中的山脉、河流、居民点、湖泊等名称和标高。
②地质界线或地质符号、代号及相应说明。
③素描图一端的方位及时间。
④图书和素描内容的文字说明。
⑤素描作者及其所在单位。
二、参照物的作用①显示地质体的规模和比例。
②说明素描图的地点和方位。
③增强立体感,加强透视效果。
④反映地质体周围的植物生长情况。
⑤表现人类活动与地质环境的关系。
⑥衬托大自然的壮观,表现地质体的真实形象。
三、地图、平面图和地形图的区别地图是按照一定的比例和投影方法,将整个地球或地球某一部分的自然和社会现象,经过综合取舍,用符号和注记缩绘在平面上的图形。
() 平面图是将地面上的地物按铅垂线投影到水平面上,用缩小的相似图形表示其平面位置及其相互关系的地图。
平面图不考虑地球曲率影响,把小块地区的地球表面(水准面)当做水平面,采用正投影的方法,将地面上的地物按铅垂线投影到水面上,用缩小的相似图形表示其平面位置及其相互关系,只说明地物的平面位置而不反映高低起伏。
涵盖的实地范围很小,比例尺很大,一般大于,在一幅图内比例尺处处相同。
() 地形图就是将地面上的一系列地物和地貌点的位置,通过综合取舍,把它们垂直投影到一个水平面上,再按比例尺缩小后绘制在图纸上的一种地图。
对较大制图区域,因考虑地球曲率影响,需要采用一定的地图投影,按一定的精度要求测绘其地物和地貌,用图解图形或符号表示。
有统一的规格、统一的表示方法,而形成独立的图种。
比例尺一般为::万,其中小于:的地形图图上各处比例尺不完全相等。
四、地图的编制原则()地图投影基准面。
将地球上的物体投影到大地水准面上,就是海水高潮与低潮的平均高程面,它是穿过大陆和岛屿的一个闭合曲面。
为了计算方便,选择一个接近大地水准面的椭圆体面,代替大地水准面。
素描:素描是一种正式的艺术创作,是用钢笔、铅笔或木炭等,以线条来画出物像明暗的单色画。
一、素描的步骤和方法1.野外观察2.勾画大体轮廓、控制比例和前后位置3.画出整体的立体形状4.加工细画、并初步成图5.素描图应附的文字说明:①图中的山脉、河流、居民点、湖泊等名称和标高。
②地质界线或地质符号、代号及相应说明。
③素描图一端的方位及时间。
④图书和素描内容的文字说明。
⑤素描作者及其所在单位。
二、参照物的作用①显示地质体的规模和比例。
②说明素描图的地点和方位。
③增强立体感,加强透视效果。
④反映地质体周围的植物生长情况。
⑤表现人类活动与地质环境的关系。
⑥衬托大自然的壮观,表现地质体的真实形象。
三、地图、平面图和地形图的区别地图是按照一定的比例和投影方法,将整个地球或地球某一部分的自然和社会现象,经过综合取舍,用符号和注记缩绘在平面上的图形。
(l) 平面图是将地面上的地物按铅垂线投影到水平面上,用缩小的相似图形表示其平面位置及其相互关系的地图。
平面图不考虑地球曲率影响,把小块地区的地球表面(水准面)当做水平面,采用正投影的方法,将地面上的地物按铅垂线投影到水面上,用缩小的相似图形表示其平面位置及其相互关系,只说明地物的平面位置而不反映高低起伏。
涵盖的实地范围很小,比例尺很大,一般大于1:5 000,在一幅图内比例尺处处相同。
(2) 地形图就是将地面上的一系列地物和地貌点的位置,通过综合取舍,把它们垂直投影到一个水平面上,再按比例尺缩小后绘制在图纸上的一种地图。
对较大制图区域,因考虑地球曲率影响,需要采用一定的地图投影,按一定的精度要求测绘其地物和地貌,用图解图形或符号表示。
有统一的规格、统一的表示方法,而形成独立的图种。
比例尺一般为1 :500~1 :100万,其中小于1:5 000的地形图图上各处比例尺不完全相等。
四、地图的编制原则(1)地图投影基准面。
将地球上的物体投影到大地水准面上,就是海水高潮与低潮的平均高程面,它是穿过大陆和岛屿的一个闭合曲面。
为了计算方便,选择一个接近大地水准面的椭圆体面,代替大地水准面。
(2)经线和纬线。
经纬线构成了地理坐标网,通过它可以确定某点的地理位置。
在小比例尺地图上,采用这种地理坐标网。
但在大比例尺图上,都采用直角坐标网,又称公里网。
(3)方位。
在地图上是以方位角来判断地形、地物的方向的。
方位角有三种:真方位角、磁方位角和坐标方位角。
(4)比例尺。
图上线段长度与实地相应线段水平长度之比,称比例尺。
比例尺有数字比例尺、图式比例尺和文字比例尺三种表现形式。
(5)图式、图例。
地球上的物体在地图上是用符号表示的,各种符号的形式、尺寸及文字格式等,都有专门的收录,供绘图阅图者使用。
五、地图编制的方法1.实地测图和摄影测量制图2.野外调查制图3.数据资料制图4.地图资料制图5.文字资料制图5.遥感资料制图7.计算机制图地图投影:将球面上的实物,按大小、形状和位置及相对关系一一反映到平面上成为地图的方法,即地图投影。
也就是说,地图投影就是使地球表面缩小后尽可能正确地绘在平面上而成为地图的一套工作方法。
六、高斯一克吕格投影的规律或特点(1)中央经线投影为一条直线,投影后长度无变形,其余的经线投影后均为凹向中央经线的曲线并以中央经线为对称轴,离对称轴愈远,其长度变形愈大。
(2)赤道的投影亦为一条直线,其余的纬线投影后,均为凸向赤道的曲线且以赤道为又称轴。
(3)经纬线投影后仍保持相互正交的关系,即投影前后无角度变形。
(4)中央经线和赤道的投影互相垂直。
七、画剖面图的步骤:(不用背)①确定剖面的位置②确定剖面基线的长度和标高③画竖直比例尺④展点,把剖面剖到的特征点展到剖面上⑤连线八、地形图的分幅和编号坐标:N42°1′18″E121°37′48″比例尺:1:100万分幅:60×21+2(极圈)经差:6°纬差:4°121°37′48″÷6°=20······1°37′48″42°1′18″÷4°=10······2°1′18″20+1+30=51 10+1=11对应字母K分幅编号为:K-51121°37′48″÷6°=20······1°37′48″42°1′18″÷4°=10······2°1′18″1°37′48″÷30′=3······7′48″2°1′18″÷20′=6······1′18″121°37′48″÷6°=20······1°37′48″42°1′18″÷4°=10······2°1′18″1°37′48″÷30′=3······7′48″2°1′18″÷20′=6······1′18″7′48″÷15′=0······7′48″1′18″÷10′=0······1′18″比例尺:1:1万分幅:A、B、C、D 经差:15′纬差:10′121°37′48″÷6°=20······1°37′48″42°1′18″÷4°=10······2°1′18″1°37′48″÷30′=3······7′48″2°1′18″÷20′=6······1′18″7′48″÷3′45″=2·····18″1′18″÷2′30″=0······1′18″九、地形图的应用1.在地形图上确定某点的坐标2.在图上确定两点间的水平距离3.在图上确定某一直线的坐标方位角4.在图上确定任意一点的高程5.在图上确定某一直线的坡度6.绘制已知方向线的纵断面图7.按规定坡度选定最短路线8.地形图在平整场地中的应用9.面积的计算第四纪地质图:是表示不同成因类型或不同时代的第四系沉积物在地表分布的图件。
岩相-古地理图:是表示某一地质时代地层的岩相、海陆分布以及古地貌等特征的图件。
成矿规律图和成矿预测图:它是专门表示矿产分布规律和指明找矿远景的一种图件。
这类图件是在综合研究矿产与各种地质因素相互关系的基础上编制的,其目的是指导找矿以及为编制资源规划提供依据。
地质图编制:根据成图比例尺和内容要求,对有关的编图资料进行投影转换,建立新的数学基础,采用综合制图手段编制出地质图件。
制图物体的取舍:根据新编图件的性质和内容、多项因素,选取主要地质体和地质要素,图幅内区域地质特征以及比例尺舍去次要的地质体和地质要素。
十、实测地层柱状图的绘制(1)确定比例尺:实测地层柱状图的比例尺应等于或大于实测地层剖面的比例尺。
(2)设计地层柱状图的格式:地层单位、地层代号、岩层分层厚度、累计厚度、层序号、岩性柱状、岩性描述等基本栏是必不可少的。
具体绘制时,根据地层总厚度用制图比例尺,计算出柱状图的总长度,并合理确定岩性柱状和各栏的宽度,使整个图面成一竖长的矩形,使所绘图形既符合一般规范,又整体美观。
(3)编制实测柱状图:①根据岩性柱状的总长度和所设计的柱状图格式,合理布局柱状图不同部分在图面的位置,然后按已定格式绘制各栏目。
②用岩层累计厚度填绘岩性柱状:a.用岩层所在层的累计厚度从岩性柱状的起点逐层绘制各分层的岩性柱状,直接采用岩层的分层厚度分层绘制岩性柱状,易产生累积误差,使所绘柱状长度与总长度不符。
b.标志层、矿层或其他有意义的岩层,表示不出时,可适当夸大加厚,借用上下层的厚度予以表示。
c.地层之间的接触关系用相应的接触关系符号来表示。
③根据岩性柱状的地层分层界线分别向两侧延伸横线。
④填写各栏中的数字和文字。
⑤检查整饰。
十一、换层的深度计算在野外进行钻孔编录时,首先对采出的岩心进行岩性分层,分层后就要计算出换层的深度,即岩层分层界面在钻孔中的深度。
① 次进尺终点换层:当本回次钻进无残留岩心时:当本回次钻进有残留岩心时:②回次进尺中间换层:当岩心采取率小于100%,回次进尺有残留岩心时:或十二、综合地层柱状图的绘制1.确定比例尺由于综合地层柱状图是反映全区的地层,其总厚度一般要远远大于单个实测地层柱状图或钻孔柱状图,所选用的比例尺一般要较前者小,比较常用的比例尺有1 :500或1 :1 000 。
2.综合地层柱状图格式设计综合地层柱状图一般应包括地层系统、地层厚度(应表示出最小值、最大值和平均值)、岩性柱状、层序号、矿层及标志层名称、岩性描述、化石、矿产、水文地质特征等。
3.绘制方法a.按全区地层总厚度和采用的比例尺,计算岩性柱状的总长度b.按设计好的格式画好图头和整个柱状图的框架c.从下至上和由老到新,将地层单位、岩性柱状、地层厚度、岩性描述等逐一填入相应的栏内。
其中,岩性柱状要用规定的岩性图例表示;如果地层间有不整合或假整合接触关系时,要在岩性柱状中表示出来;区内有岩浆岩侵入体分布时,岩浆岩从柱状的最底部向上绘至侵入层位为止,宽度约占柱状的1/5。
对于矿层、标志层或有特殊意义的岩层,由于受柱状比例尺的限制而难于表示时,可在柱状中适当将其放大;岩性描述要尽可能详细,但要重点突出,要将常见的化石及标准化石列出;对于水文地质特征应描述含水层及隔水层,并尽可能将抽水资料附上。
