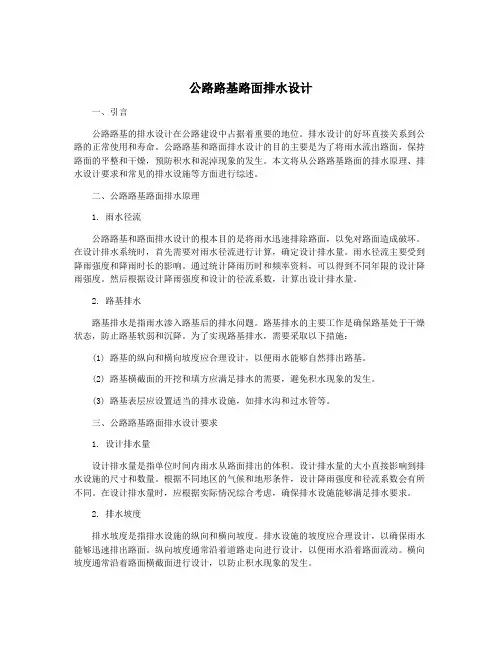

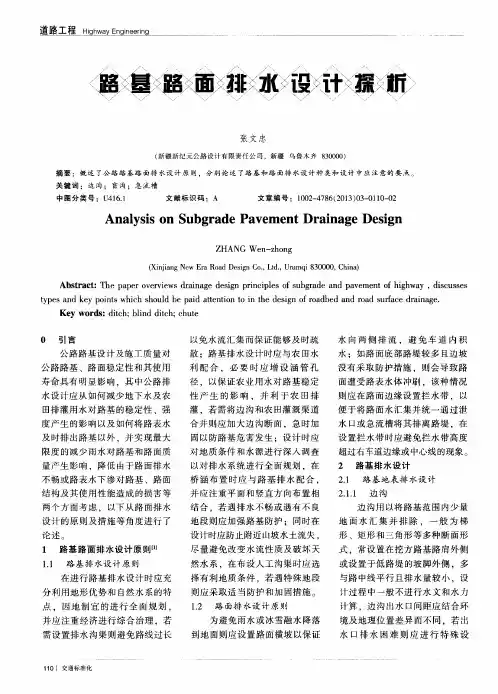

公路路基路面排水设计一、引言公路路基的排水设计在公路建设中占据着重要的地位。

排水设计的好坏直接关系到公路的正常使用和寿命。

公路路基和路面排水设计的目的主要是为了将雨水流出路面，保持路面的平整和干燥，预防积水和泥淖现象的发生。

本文将从公路路基路面的排水原理、排水设计要求和常见的排水设施等方面进行综述。

二、公路路基路面排水原理1. 雨水径流公路路基和路面排水设计的根本目的是将雨水迅速排除路面，以免对路面造成破坏。

在设计排水系统时，首先需要对雨水径流进行计算，确定设计排水量。

雨水径流主要受到降雨强度和降雨时长的影响。

通过统计降雨历时和频率资料，可以得到不同年限的设计降雨强度。

然后根据设计降雨强度和设计的径流系数，计算出设计排水量。

2. 路基排水路基排水是指雨水渗入路基后的排水问题。

路基排水的主要工作是确保路基处于干燥状态，防止路基软弱和沉降。

为了实现路基排水，需要采取以下措施：(1) 路基的纵向和横向坡度应合理设计，以便雨水能够自然排出路基。

(2) 路基横截面的开挖和填方应满足排水的需要，避免积水现象的发生。

(3) 路基表层应设置适当的排水设施，如排水沟和过水管等。

三、公路路基路面排水设计要求1. 设计排水量设计排水量是指单位时间内雨水从路面排出的体积。

设计排水量的大小直接影响到排水设施的尺寸和数量。

根据不同地区的气候和地形条件，设计降雨强度和径流系数会有所不同。

在设计排水量时，应根据实际情况综合考虑，确保排水设施能够满足排水要求。

2. 排水坡度排水坡度是指排水设施的纵向和横向坡度。

排水设施的坡度应合理设计，以确保雨水能够迅速排出路面。

纵向坡度通常沿着道路走向进行设计，以便雨水沿着路面流动。

横向坡度通常沿着路面横截面进行设计，以防止积水现象的发生。

3. 排水设施排水设施是指用于排水的设施，主要包括排水沟、过水管、雨水篦子和排水井等。

排水设施的设置应满足排水要求，并与路面结构相匹配。

排水沟通常设置在路基和路面之间，用于收集和排出雨水。

沥青公路路基路面排水设计研究发布时间：2022-12-09T09:26:35.187Z 来源：《建筑设计管理》2022年14期作者：罗阳[导读] 路面和路基是沥青公路施工建设过程中必须要关注的两个重点内容，为了减少雨水、积水对路基路面造成的负面影响，应当突出排水设计的重要性，综合考虑各方面影响因素，提升设计方案的可行性。

罗阳邵阳市交通规划勘察设计院 422000摘要：路面和路基是沥青公路施工建设过程中必须要关注的两个重点内容，为了减少雨水、积水对路基路面造成的负面影响，应当突出排水设计的重要性，综合考虑各方面影响因素，提升设计方案的可行性。

基于此，文章对沥青公路路基路面排水设计展开了分析，旨在提升公路使用寿命，营造安全的行车环境。

关键词：沥青公路；路基路面；排水设计前言近些年，因积水而导致损坏的沥青公路越来越多，严重影响工程质量与行车的安全性，导致这一问题的主要原因在于，排水不通畅、设计不合理，道路路基沉降与边坡水毁问题比较突出。

因此，为了提升沥青公路路面路基质量，需要对排水设计进行深入分析。

1 沥青公路排水设施1.1拦水带拦水带多建设在公路路肩两侧，比路面略高，具有一定长度，呈带状，可以拦截向道路边坡的雨水，避免雨水汇聚在边坡处，降低与路面和路基带来的伤害。

而且在拦水带的引导下，雨水可以汇集到指定的地点，实现集中排水。

1.2边沟边沟多建设在道路两侧，主要功能可以汇集路肩、边坡以及路面的雨水、积水，常见的边沟有梯形、三角形、L形等不同的形式，从铺设方式来看，可以将其分为明沟和暗沟两种。

边坡只能起到汇集积水的作用，其他道路排水结构中的积水禁止引进到边沟中。

1.3排水沟排水沟是公路最基础，同时也是最重要的排水结构，截水沟、边沟等将积水汇聚起来之后，统一通过排水沟排出到路基范围之外的沟渠中，其主要作用为引水，横断面以梯形为主。

2 排水设计目的、要求与原则路基路面排水设计的主要目的在于，及时排出雨水和积水，让路基一直都保持干燥，避免浸泡在水中而引起的结构失稳。

路基、路面及排水设计说明1设计规范及依据1)《公路工程技术标准》(JTGB01-2014)2)《公路路线设计规范》(JTGD20-2017)3)《公路路基设计规范》(JTGD30-2015)4)《公路排水设计规范》(JTG∕TD33-2012)5)《公路水泥混凝土路面设计规范》(JTGD40-2011)6)《公路路面基层施工技术细则》JTG/TF20-2015；2、路基设计2.1路基设计标准本项目路基宽度6.5米，路面宽度5.5米。

路基设计标高为路中线路面顶标高，路面横坡采用2%双向坡。

2.2平曲线超高、加宽方式平曲线超高为行车道及路肩绕路中线(未加宽前)旋转。

平曲线半径小于90米时均应设置超高，平曲线半径小于250米均应设置加宽(按TG2U1-2019小交通量农村公路工程技术标准中四级公路II类加宽)，平曲线超高、加宽缓和段长度等于平曲线缓和曲线长度。

2.3 2.1路基超高方式：路基超高方式采用绕路基中心线旋转，圆曲线半径小于90米均应设置超高，超高渐变率为1/100。

计算超高缓和段时最短应符合渐变率1：15且不小于IOm的要求。

允许将超高、加2.2.2按规范平曲线半径小于或等于250米路面均应加宽，相应路基也进行加宽。

在平曲线内侧进行加宽，加宽缓和段长度采用相应缓和曲线全长按其成比例增加。

不设缓和曲线或超高缓和段时，加宽缓和段长度应按渐变率为1：15且长度不小于IOm的要求设置。

加宽为单侧(曲线内侧)加宽。

加宽过渡段不小于IOn1。

宽缓和段部分插入曲线内。

最大超高4圾路基压实度及填料强度要求表3填方路基与构造物衔接处，路基压实度不小于85乐路堤填料为一般砂粘土(普通土)，应符合《公路路基设计规范》(JTGD30-2015)3.3.1条要求并符合上表压实度及强度要求。

2.4.2路基边坡坡率(1)路堤：本设计段填方高度较小，边坡坡率均采用1：1.5,路基填料均利用路基开挖上石方以20:80的填料比例进行路基填筑。

路基路面及排水设计说明一、路基设计1.初步设计：初步设计主要包括对道路纵、横断面、几何图形的确定，路基宽度和边坡的确定等。

2.轴线设计：轴线设计是将道路纵、横断面的几何要求与过程地物条件相结合，确定道路轴线位置的一种设计。

需要充分考虑到地理、经济、环境等因素，确保设计满足实际需求。

3.路基宽度设计：路基宽度设计是根据使用要求、地形条件和交通量等因素，确定路基横断面宽度的一种设计。

一般来说，高速公路和重要干线道路的路基宽度较大，而次干线和支线道路的路基宽度较小。

二、路面设计1.路面材料选择：根据交通量、设计速度、地理环境等条件，选择合适的路面材料，包括水泥混凝土、沥青混凝土等。

选择合适的路面材料能够提高路面的耐久性和平整度。

2.路面结构设计：路面结构设计是指确定路面层等级和层厚度的一种设计。

根据交通量、承载能力以及设计速度等要求，合理确定路面结构的组成及层厚度，确保路面的稳定性和耐久性。

3.路面平整度设计：路面平整度会直接影响到行车的舒适性和安全性。

根据设计速度和交通量等要求，确定合适的平整度标准，保证路面的平整度符合设计要求。

三、排水设计1.雷达模拟评估：通过雷达模拟评估，确定道路纵、横断面的泄水要求，包括水流速度、水深等因素。

根据评估结果，确定排水系统的类型和尺寸。

2.排水系统设计：根据排水要求和地形条件，设计合适的排水系统，包括排水沟、排水管道等设施。

3.施工方法选择：根据具体情况，选择适合的施工方法，如开挖沟槽、铺设管道等。

综上所述，路基、路面及排水设计的质量和设计是否合理直接关系到道路的使用寿命和安全性。

通过充分考虑地理、经济、环境等因素，并合理选择材料和设计层厚度，确保道路结构的稳定性和耐久性；通过雷达模拟评估和合适的排水系统设计，保证道路排水良好，避免积水和水流横穿的情况的发生。

只有进行科学合理的路基、路面及排水设计，才能保证道路的正常使用和安全行车。

同时，对于路基、路面及排水设计的改进和优化，也需要不断的实践和总结，结合实际情况进行调整和改进，以满足不断发展的交通需求和提高道路的安全、舒适性。

路基路面排水一、第一类排水设计通常采用适当提高路基最小填土高度或在路基底部设置隔水垫层等办法。

施工期间一般都考虑在施工前开挖临时排水边沟，排除施工期地表水并降低地下水，同时在路基底部掺加低剂量石灰处理，设置40cm 厚的稳定层等。

采用这一系列措施可起到事半功倍的效果。

边沟是排水的一种重要方式,所以边沟的设计更为重要。

（1）一般路段的路基边沟设计原则：以填筑式边沟为主，尽量减少路基边沟积水现象的发生。

这主要是吸取已建成的高速公路中的教训：部分路段在汛期内路基水不能及时排除。

地方群众干扰路基水排入灌溉涵洞内。

（2）路基边沟纵坡的要求：根据交通部部颁《公路路基排水设计规范》要求，采用浆砌片石修筑的边沟为满足排水需要，边沟纵坡应不小于0.12％，由于大营段位于丘陵岗区和冲积平原区，原地形既有较大起伏又有部分平坦地段，本着既要解决路基排水问题，又要经济合理的原则，确定路基排水边沟沟底纵坡一般情况下不小于0.15％。

（3）对于边沟水进入涵洞及跨越通道等情况的处理：沿线设置的涵洞有排涵、灌涵和灌排两用涵。

对于需排入排涵的边沟，其边沟底标高不低于涵洞中心的标高；需排入灌涵的边沟，其沟底标高不低于涵顶标高；而对于灌排两用的涵洞应按灌涵要求设置，特殊情况时可适当降低。

为防止冲刷涵洞，原则上采用边沟急流槽连接边沟和涵洞洞口。

一般情况下边沟尽量少穿越通道，当排水需通过通道排入涵洞时，应优先采用边沟盖板涵，特殊情况下可采用边沟倒虹吸穿越通道。

（4）对边沟标高及纵坡方向的问题：根据路线纵断面和沿线自然地形情况综合确定，通常以沿线自然地形为主确定排水方向。

边沟底标高控制应以该段路肩边缘最低点标高以下大于1.7m 为宜，原因是考虑到路线中央分隔带横向排水管不能因边沟积水而引起倒灌。

对于个别特殊路段不能满足1.7m 要求的，可放宽至1.4～1.5m，若另一侧边沟较低时应优先采用单侧布设横向排水管。

（5）对于挖方段边沟：考虑到中央分隔带横向排水管排水要求，边沟底标高不低于路肩标高1.2m，同时要求边沟纵坡不小于0.5％。

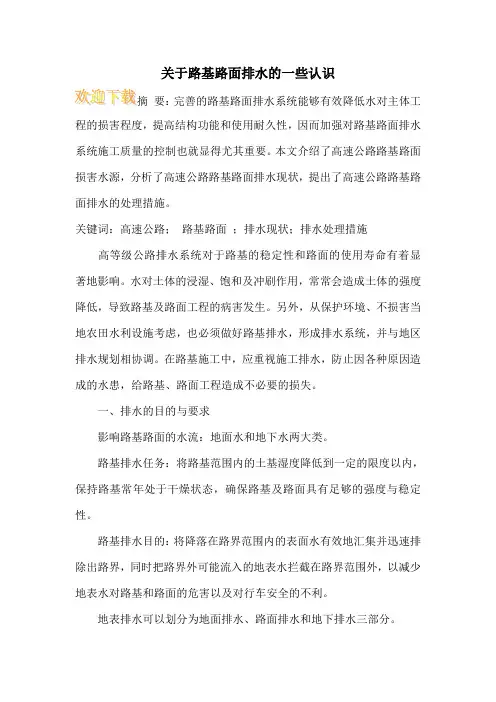

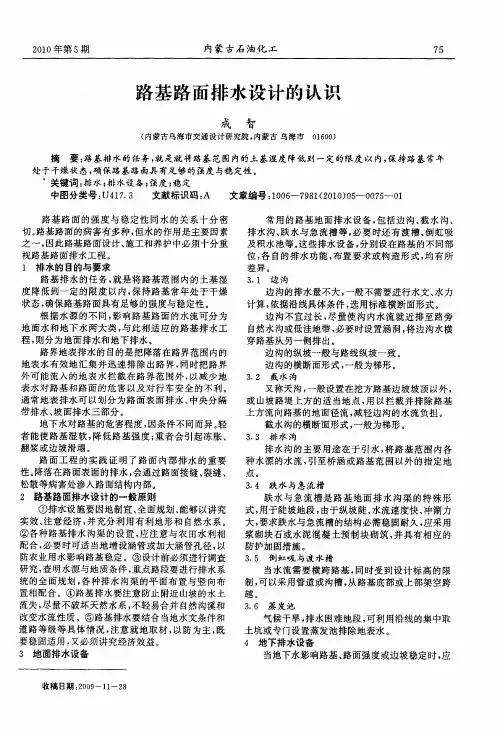

关于路基路面排水的一些认识要：完善的路基路面排水系统能够有效降低水对主体工程的损害程度，提高结构功能和使用耐久性，因而加强对路基路面排水系统施工质量的控制也就显得尤其重要。

本文介绍了高速公路路基路面损害水源，分析了高速公路路基路面排水现状，提出了高速公路路基路面排水的处理措施。

关键词：高速公路；路基路面；排水现状；排水处理措施高等级公路排水系统对于路基的稳定性和路面的使用寿命有着显著地影响。

水对土体的浸湿、饱和及冲刷作用，常常会造成土体的强度降低，导致路基及路面工程的病害发生。

另外，从保护环境、不损害当地农田水利设施考虑，也必须做好路基排水，形成排水系统，并与地区排水规划相协调。

在路基施工中，应重视施工排水，防止因各种原因造成的水患，给路基、路面工程造成不必要的损失。

一、排水的目的与要求影响路基路面的水流：地面水和地下水两大类。

路基排水任务：将路基范围内的土基湿度降低到一定的限度以内，保持路基常年处于干燥状态，确保路基及路面具有足够的强度与稳定性。

路基排水目的：将降落在路界范围内的表面水有效地汇集并迅速排除出路界，同时把路界外可能流入的地表水拦截在路界范围外，以减少地表水对路基和路面的危害以及对行车安全的不利。

地表排水可以划分为地面排水、路面排水和地下排水三部分。

二、排水设计的一般原则1.排水设施要因地制宜、全面规划、合理布局、综合治理、讲究实效、注意经济。

2.注意与农田水利相配合。

3.设计前必须进行调查研究，重点路段要进行排水系统的全面规划。

4.要注意防止附近山坡的水土流失。

5.路基排水要结合当地水文条件和道路等级等具体情况，就地取材，以防为主。

6.尽量阻止水进入路面结构，提供良好的排水措施，迅速排除路面结构内的水。

（1）地面排水最通常采用的地面排水设施是排水沟、边沟、截水沟、跌水、急流槽、倒虹吸、渡水槽、蒸发池以及地表的排水管。

对于高速公路和一级公路上的排水沟渠，一般都要求铺砌防护。

普遍采用浆砌片石加固、而水泥混凝土预制板块也开始广泛应用。

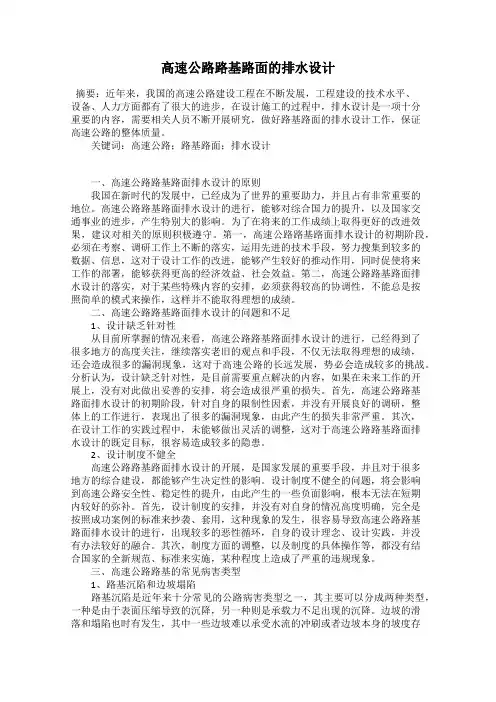

高速公路路基路面的排水设计摘要：近年来，我国的高速公路建设工程在不断发展，工程建设的技术水平、设备、人力方面都有了很大的进步，在设计施工的过程中，排水设计是一项十分重要的内容，需要相关人员不断开展研究，做好路基路面的排水设计工作，保证高速公路的整体质量。

关键词：高速公路；路基路面；排水设计一、高速公路路基路面排水设计的原则我国在新时代的发展中，已经成为了世界的重要助力，并且占有非常重要的地位。

高速公路路基路面排水设计的进行，能够对综合国力的提升，以及国家交通事业的进步，产生特别大的影响。

为了在将来的工作成绩上取得更好的改进效果，建议对相关的原则积极遵守。

第一，高速公路路基路面排水设计的初期阶段，必须在考察、调研工作上不断的落实，运用先进的技术手段，努力搜集到较多的数据、信息，这对于设计工作的改进，能够产生较好的推动作用，同时促使将来工作的部署，能够获得更高的经济效益、社会效益。

第二，高速公路路基路面排水设计的落实，对于某些特殊内容的安排，必须获得较高的协调性，不能总是按照简单的模式来操作，这样并不能取得理想的成绩。

二、高速公路路基路面排水设计的问题和不足1、设计缺乏针对性从目前所掌握的情况来看，高速公路路基路面排水设计的进行，已经得到了很多地方的高度关注，继续落实老旧的观点和手段，不仅无法取得理想的成绩，还会造成很多的漏洞现象，这对于高速公路的长远发展，势必会造成较多的挑战。

分析认为，设计缺乏针对性，是目前需要重点解决的内容，如果在未来工作的开展上，没有对此做出妥善的安排，将会造成很严重的损失。

首先，高速公路路基路面排水设计的初期阶段，针对自身的限制性因素，并没有开展良好的调研，整体上的工作进行，表现出了很多的漏洞现象，由此产生的损失非常严重。

其次，在设计工作的实践过程中，未能够做出灵活的调整，这对于高速公路路基路面排水设计的既定目标，很容易造成较多的隐患。

2、设计制度不健全高速公路路基路面排水设计的开展，是国家发展的重要手段，并且对于很多地方的综合建设，都能够产生决定性的影响。

公路路基路面排水设计公路路基路面排水设计是公路工程中非常重要的一环，它对公路的使用寿命、安全性和舒适性都有着很大的影响。

好的排水设计可以有效地排除雨水和地下水，防止路基路面的沉降和塌陷，减少路面的水损，延长路面使用寿命，同时也能提高路面的抗滑性，减少交通事故的发生。

公路路基路面排水设计必须认真对待，严格按照相关标准和规范进行设计。

一、路基路面排水设计的基本原则1. 排水系统应符合公路纵坡的要求，确保雨水和地下水都能够顺利地排出。

2. 排水系统应结合地形地貌和水文地质条件，根据当地的雨水量和降雨规律进行设计。

3. 排水系统应避免排水死角，确保水流能够顺畅地流走，避免水坑和积水现象。

4. 排水系统应能够保持道路的平整度，避免因排水设计不当而引起的路面变形和损坏。

5. 排水系统应便于维护和清理，确保排水通畅，减少因为植被和杂物堵塞而引起的排水问题。

1. 路基排水的基本要求在公路建设中，路基排水是非常重要的，它直接关系到路基的稳定性和安全性。

路基排水的基本要求主要包括以下几点：（2）路基应合理设置排水设施，如明沟、塑料排水板等，以便有效地排除雨水和地下水。

（3）路基应做好排水处理，采取适当的排水措施，确保路基排水的畅通和稳定。

2. 路基排水的设计方法路基排水的设计方法主要包括以下几种：（1）自然排水：利用路基自然的坡度和地形，让雨水和地下水沿着路基的坡度自然流出。

（3）复合排水：将自然排水和人工排水相结合，充分利用自然条件，同时又进行一定的人工处理。

（1）路面应具有一定的横坡和纵坡，确保雨水能够顺利地流入排水设施。

（3）路面排水设施应具有一定的排水能力，能够有效地排出雨水，避免水损问题。

（1）雨水井：在路面上设置雨水井，通过雨水井将雨水引到排水管道，再排出。

1. 路基路面排水设计应根据当地的气候条件和降雨特点进行设计，确保排水系统在各种气候条件下都能正常工作。

3. 路基路面排水设计应符合公路工程的相关标准和规范，确保排水系统的合理性和科学性。

浅谈公路路基路面的排水设计作者：赵诚杰耿秀华刘冉来源：《城市建设理论研究》2013年第28期【摘要】水对公路路基路面的影响极大，对公路的破坏也是巨大的，因此，公路路面路基的排水设计就显得极其重要。

本文将从以下几个方面来分析公路路基路面的排水设计。

【关键词】公路；路基路面；排水设计中图分类号：S276 文献标识码：A一、前言目前，国内公路建设过程中，没有能够很好的对路基路面的排水设计进行研究，导致了公路排水不畅，严重影响了公路的稳定运行和质量，因此，研究公路路基路面的排水设计很有必要。

二、公路建设中路基路面排水设计概述路基路面的排水设计对于公路的稳定性和使用寿命上都有至关重要的作用，其影响是十分显著的。

在路基路面的排水设计中主要包括两方面的内容：第一是主要考虑到路基路面的地下水对道路的影响问题，我们在设计当中也习惯称为第一类水，第二类水就是要考虑到如何将存到道路上的表面水迅速不断地派出道路当中，减少雨水和路面积水对道路的损伤，是的路基路面发生坍塌的现象，这一类水我们称为第二类水。

对于第一类水我们在设计的过程中主要采用的方法是对路基填土这一环节就入手，在路基的底部我们设计施工防水层，保证路基路面的稳定性和耐疲劳性。

在施工的过程中我们也在道路旁边相辅的挖出一道排水沟，排除施工期间出现的地表水，同时这样也可以降低地下水，在路基的地步掺杂加入石灰石，一般稳定层我们都控制在40毫米左右，这一系类的防护措施可以相互作用，事半功倍。

对于第二类水的处理在设计的过程中主要包括路面设计横坡或者排水沟，将存在路基或者路面上的水能及时有效地排出。

我们还可以在设计过程中加设中央分离带等相辅助的横向排水管，在施工过程中如果存有积水先排入分离带中，从分离带在迅速排出路面。

一般排水的设计都是采用泄水孔的设计，并且在设计过程中采用沥青封层，最后将渗入到路面当中的水引出路基之外。

三、排水的目的和原则1、路基路面排水设施的设置目的就是将可能危害路基稳定的地面水和地下水采用适当的排水设施有效汇集、拦截、隔断、疏干并迅速排出路基范围之外，使路基始终保持干燥状态，从而确保路基、路面的强度、稳定性，使公路发挥正常的使用功能。
