方向阀插装阀

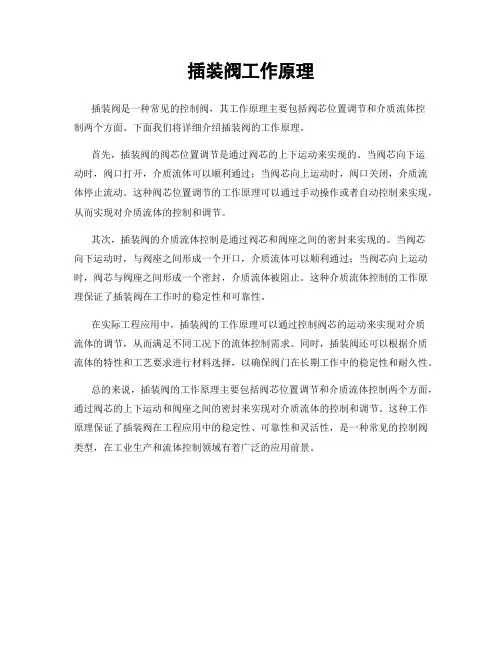

插装阀工作原理
插装阀是一种常见的控制阀，其工作原理主要包括阀芯位置调节和介质流体控
制两个方面。

下面我们将详细介绍插装阀的工作原理。

首先，插装阀的阀芯位置调节是通过阀芯的上下运动来实现的。

当阀芯向下运
动时，阀口打开，介质流体可以顺利通过；当阀芯向上运动时，阀口关闭，介质流体停止流动。

这种阀芯位置调节的工作原理可以通过手动操作或者自动控制来实现，从而实现对介质流体的控制和调节。

其次，插装阀的介质流体控制是通过阀芯和阀座之间的密封来实现的。

当阀芯
向下运动时，与阀座之间形成一个开口，介质流体可以顺利通过；当阀芯向上运动时，阀芯与阀座之间形成一个密封，介质流体被阻止。

这种介质流体控制的工作原理保证了插装阀在工作时的稳定性和可靠性。

在实际工程应用中，插装阀的工作原理可以通过控制阀芯的运动来实现对介质
流体的调节，从而满足不同工况下的流体控制需求。

同时，插装阀还可以根据介质流体的特性和工艺要求进行材料选择，以确保阀门在长期工作中的稳定性和耐久性。

总的来说，插装阀的工作原理主要包括阀芯位置调节和介质流体控制两个方面，通过阀芯的上下运动和阀座之间的密封来实现对介质流体的控制和调节。

这种工作原理保证了插装阀在工程应用中的稳定性、可靠性和灵活性，是一种常见的控制阀类型，在工业生产和流体控制领域有着广泛的应用前景。

插装阀（逻辑阀）普通液压阀是目前液压传动系统中最常用的液压阀，它们已有几十年历史了，不仅它们本身的结构和性能日趋完善，而且为了使液压系统结构紧凑，减少阀间的连接管道，便于安装、使用和维修，也发展了很多种用这种液压阀或它们的变型（如叠加阀）构成的集成系统从而使液压技术的发展进入了一个新的阶段。

但是，用这些常用液压阀构成集成系统的各种方式，仅对小流量的液压系统能收到较为良好的效果，对中、大流量，特别是流量大于200L/min的液压系统，采用这些方式进行集成仍不免有很多困难，一般还只能采用管道进行阀间的连接来组成系统。

由于流量大，管道粗，因此配管工作量很大，安装、维修困难，且易出现漏油、振动等到弊病，这逐渐成了液压技术发展中的一个难题。

七十年代初，作为液压技术的一个分支---液压插装阀（逻辑阀）出现了。

它不仅能实现常用液压控制阀的各种动作要求，而且与普通液压阀比，在控制同等功率的情况下，具有重量轻、体积小、功率损失小、动作速度快和易于集成等突出的优点，特别适用于大流量液压系统的控制和调节。

因而圆满地解决了过去大流量液压控制系统难以集成的困难，也为特大流量和较复杂的液压控制系统的设计开创了一条新的道路。

我国山东济南铸锻机械化研究所从1976年就开始设计和研究插装阀。

目前，国内已在各种液压机上获得广泛地应用。

并取得了良好的效果，很多厂家生产插装阀和插装阀系统，我厂现在生产的液压机系列产品基本上都采用插装阀。

液压插装阀，由于它的主要元件均采用插入式的连接方式，所以又称为插入式液压阀。

它的主要元件—阀芯的形状是筒形的，因此，也有称它为筒形阀的。

也因为它的主要元件大部分靠锥面密封来切断油路，为了与常用的滑阀式液压阀相区别，故亦称为锥阀式液压阀。

插装阀的工作原理一般来说，一个液压控制系统总要对油流的方向、压力、流量进行控制，使液压执行机构（如油缸、油马达）按一定的规律进行工作，才能实现液压传动机械所要求的动作。

液压控制阀就是在液压系统中实现对油流控制的元件。

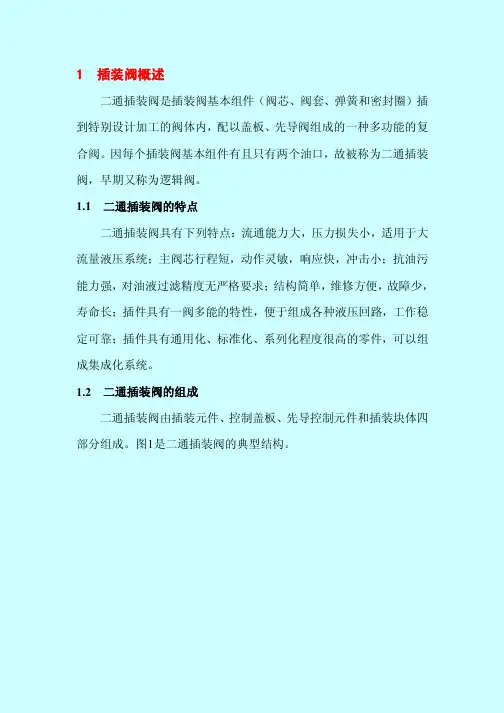

1 插装阀概述二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。

因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。

1.1 二通插装阀的特点二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。

1.2 二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。

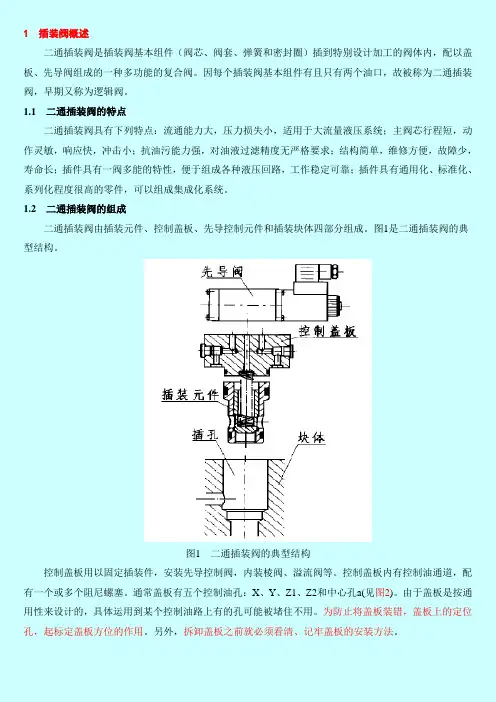

图1是二通插装阀的典型结构。

图1 二通插装阀的典型结构控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。

控制盖板内有控制油通道，配有一个或多个阻尼螺塞。

通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2)。

由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。

为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。

另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。

图2 盖板控制油孔先导控制元件称作先导阀，是小通径的电磁换向阀。

块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。

插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。

每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B口。

阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。

因而插装阀的功能等同于2位2通阀。

故称二通插装阀，简称插装阀。

图3 插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件。

同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。

三种组件均有两个主油口A和B、一个控制口x，如图4所示。

a)方向阀组件b)压力阀组件c)流量阀组件1-阀套2-密封件3-阀芯4-弹簧5-盖板6-阻尼孔7-阀芯行程调节杆图3-89 插装阀基本组件2 插装阀主要组合与功能2.1 插装方向控制阀插装阀可以组合成各式方向控制阀。

1 插装阀概述二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。

因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。

1.1 二通插装阀的特点二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。

1.2 二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。

图1是二通插装阀的典型结构。

图1 二通插装阀的典型结构控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。

控制盖板内有控制油通道，配有一个或多个阻尼螺塞。

通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2)。

由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。

为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。

另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。

图2 盖板控制油孔先导控制元件称作先导阀，是小通径的电磁换向阀。

块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。

插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。

每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B 口。

阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。

因而插装阀的功能等同于2位2通阀。

故称二通插装阀，简称插装阀。

图3 插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件。

同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。

三种组件均有两个主油口A和B、一个控制口x，如图4所示。

a)方向阀组件b)压力阀组件c)流量阀组件1-阀套2-密封件3-阀芯4-弹簧5-盖板6-阻尼孔7-阀芯行程调节杆图3-89 插装阀基本组件2 插装阀主要组合与功能2.1 插装方向控制阀插装阀可以组合成各式方向控制阀。

第四章液压控制元件—插装阀文章目录[隐藏]∙第四章液压控制元件—插装阀∙ 4.5插装阀∙ 4.5.1插装阀的结构∙ 4.5.2插装阀的动作原理∙ 4.5.3插装阀用作方向控制阀∙ 4.5.4插装阀用作方向、流量控制阀∙ 4.5.5插装阀用作压力控制阀第四章液压控制元件—插装阀4.5插装阀液压插装阀是由插装式基本单元(以下简称插件体)和带有弓|导油路的阀盖所组成。

按回路目的，配不同的插件体及阀盖来进行方向、流量或压力的控制。

插装阀是安装在预先开好阀穴的油路板上(manifold blocks)而构成我们所需要的液压回路，如图4-54所示，因此可使液压系统小形化。

插装阀是七十年代初才出现的-种新型液压元件，为一多功能、标准化、通用化程度相当高的液压元件，适用于钢铁设备、塑胶成型机以及船舶等机械中。

插装阀的特点是:1)插装阀盖的配合，可具有方向、流量及压力控制功能。

2)件体为锥形阀结构，因而内部泄漏极少，不存在液压下紧现象，并没有如滑轴(spool)的重叠现象，反应性良好，可进行高速切换。

3)最适于压力损失小的高压大流量系统。

4)插装阀直接组装在油路板上，因而少了由于配管弓|起的外部泄漏、振动、噪音等事故，系统可靠性增加。

5)安装空间缩小，是液压系统小形化。

同时和以往方式相比，可降低液压系统的制造成本。

图4-54插装阀构成的液压回路外观图4-54插装阀构成的液压回路外观4.5.1插装阀的结构由插装阀所组装成的液压回路，通常含有下列基本元件:1.油路板图4-55插装阀油路板亦有人称为集成块，这是方块钢体-上挖有阀孔,用以承装插装阀，如图4-55所示。

图4-56油路板上主要阀孔和控制通道图4-56为常见油路板上主要阀孔和控制通道,X Y为控制压油油路，F为承装插件体的阀孔，A口B口是配合插件体的压油工作油路。

2.插件体插件体(cartnidges)主要由锥形阀(poppet)、弹簧套管(sleeve)及若干个密封垫圈所构成，如图4-55所示。

先导控制的插装阀原理导言：在工业生产过程中，插装阀是一种常用的控制装置。

插装阀的作用是在流体管道中调节流体的流量和压力，从而实现对流体的控制。

而在插装阀中，先导控制的插装阀则是一种应用广泛的控制阀门。

本文将介绍先导控制的插装阀的原理和工作过程。

一、插装阀的基本原理插装阀是一种通过调节阀芯的位置来改变阀门通道的开度，从而控制流体流量和压力的装置。

插装阀一般由阀体、阀芯和驱动装置组成。

当驱动装置施加力或压力作用在阀芯上时，阀芯将移动，从而改变阀门的开度。

插装阀的开度越大，流体通过阀门的流量也越大。

二、先导控制的插装阀原理先导控制的插装阀是在普通插装阀的基础上增加了一个先导阀，用于控制阀芯的移动。

先导阀一般由电磁阀和先导孔组成。

当电磁阀闭合时，先导孔中的压力将传递到阀芯的一个端口，使阀芯移动到某个位置，从而改变阀门的开度。

当电磁阀打开时，先导孔中的压力将释放，阀芯则会回到初始位置。

三、先导控制的插装阀的工作过程先导控制的插装阀的工作过程可以分为三个阶段：开启阶段、稳定阶段和关闭阶段。

1. 开启阶段：当需要打开阀门时，电磁阀被激活闭合，先导孔中的压力传递到阀芯的一个端口，使阀芯移动到一个较大的开度位置。

此时，流体可以通过阀门的通道流过，从而实现流量控制。

2. 稳定阶段：在阀门打开后，电磁阀保持闭合状态，先导孔中的压力维持在一个稳定的水平上。

阀芯根据流体压力和阀门通道的要求，保持相应的开度位置，以稳定流体的流量和压力。

3. 关闭阶段：当需要关闭阀门时，电磁阀被激活打开，先导孔中的压力被释放。

阀芯则会回到初始的关闭位置，阀门通道关闭，流体无法通过。

四、先导控制的插装阀的优势先导控制的插装阀相比普通插装阀具有以下优势：1. 精确控制：通过电磁阀控制先导孔中的压力，可以实现对阀门开度的精确控制，从而实现对流体流量和压力的精确控制。

2. 快速响应：由于先导孔中的压力可以迅速传递到阀芯，先导控制的插装阀具有较快的响应速度，能够及时调节流体的流量和压力。

1插装阀概述二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。

因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。

1.1二通插装阀的特点二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。

1.2二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。

图1是二通插装阀的典型结构。

图1二通插装阀的典型结构控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。

控制盖板内有控制油通道，配有一个或多个阻尼螺塞。

通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2)。

由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。

为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。

另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。

图2盖板控制油孔先导控制元件称作先导阀，是小通径的电磁换向阀。

块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。

插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。

每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B 口。

阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。

因而插装阀的功能等同于2位2通阀。

故称二通插装阀，简称插装阀。

图3插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件。

同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。

三种组件均有两个主油口A和B、一个控制口x，如图4所示。

a)方向阀组件b)压力阀组件c)流量阀组件1-阀套2-密封件3-阀芯4-弹簧5-盖板6-阻尼孔7-阀芯行程调节杆图3-89插装阀基本组件2插装阀主要组合与功能2.1插装方向控制阀插装阀可以组合成各式方向控制阀。

二通插装阀（方向流量控制用）TJ型插件 TG型控制盖板HCY001-1108规格16-160，符合DIN24342 ISO7368 GB2877 2011.08二通插装阀是采用先导控制、座阀结构主级和插装式连接的新型液压集成控制元件，已广泛应用于各种工业液压系统。

本型二通插装阀安装尺寸符合DIN 24342、ISO7368和GB 2877，可与国外主要厂商同类产品互换。

产品采用钢质毛坯，控制盖板及阀体表面均进行化学镀镍处理。

并具有以下设计特点：1 可选阀芯带或不带缓冲尾部2 可选4种面积比3 可选5种开启压力4 可选2种行程调节器5 一套多芯的插件结构6 可选内嵌梭阀或带先导叠加阀的控制盖板7 可选先导电磁换向阀（滑阀或座阀）1 基本结构二通插装阀的典型结构如图1。

方向控制用二通插装阀是一种液控单向阀，它也是一种基本的方向控制单元(二位二通)，主要由三部分组成：插件、控制盖板和先导阀。

1.1 插件插件由阀芯、阀套、弹簧和密封件等组成。

阀芯和阀套构成一个座阀主级，阀芯可以选择带或不带节流尾部、带阻尼孔或侧向钻孔等多种结构形式，以满足方向控制以及缓冲、节流、安全保护等多种附加功能的需要。

方向控制用阀芯有4种面积比，即αA=A A:Ax=1:2、1:1.5，复位弹簧有5种刚度选择，以满足不同的开启压力要求。

1.2 控制盖板控制盖板用以固定插件、提供先导控制通道以及安装先导控制阀或内嵌先导阀、安装阀芯行程调节机构等。

控制盖板内可选装一个或多个阻尼螺塞，用以调整插装阀的开关响应时间特性。

1.3 先导阀采用小规格（NG6或NG10）电磁换向阀(滑阀或座阀)，通过电或其他信号控制主级启闭，进而实现各种功率回路。

1.4 集成特点各种形式的插件均可安装在符合DIN 24342、ISO7368和GB 2877的安装孔内。

在同一阀块上按回路要求加工多个安装孔、主级及先导控制通道，配装所要求的插件和先导控制元件，便可构成系统要求的液压控制集成块。

插装阀原理插装阀是一种常见的控制阀，广泛应用于工业生产中。

它的原理是利用阀芯的运动来改变流体的流动状态，从而实现流量、压力、温度等参数的控制。

在工业生产中，插装阀的应用非常广泛，下面我们就来详细了解一下插装阀的原理。

首先，插装阀的工作原理是基于流体力学原理的。

当介质通过插装阀时，阀芯的位置会根据控制信号的变化而移动，从而改变介质的流动状态。

通过改变阀芯的位置，可以实现介质的调节和控制，满足工业生产中对流体参数的精确要求。

其次，插装阀的原理还涉及到控制信号的传递和执行机构的作用。

控制信号可以是电气信号、气动信号或液压信号，它们通过执行机构作用于阀芯，驱动阀芯的运动。

执行机构可以是电磁阀、气动执行器、液压执行器等，根据不同的控制要求选择不同的执行机构。

另外，插装阀的原理还包括阀芯的结构和工作特点。

阀芯通常由阀座、阀杆和阀盖组成，通过阀杆的运动来改变阀芯的位置。

阀芯的结构设计和材料选择对阀门的密封性能、耐磨性能和使用寿命等都有重要影响。

此外，插装阀的原理还涉及到流体参数的控制和调节。

通过改变阀芯的位置，可以实现流量的调节、压力的控制、温度的调节等功能。

在工业生产中，插装阀常用于流体管道系统中，对介质进行控制和调节。

总的来说，插装阀的原理是基于流体力学原理和控制系统的协同作用。

通过控制信号的传递和执行机构的作用，实现阀芯位置的调节，从而实现对介质流动状态的控制和调节。

插装阀在工业生产中起着非常重要的作用，对于提高生产效率、保障生产安全具有重要意义。

综上所述，插装阀的原理涉及到流体力学、控制系统、执行机构和阀芯结构等多个方面的知识。

了解插装阀的原理对于工程技术人员和工业生产从业者具有重要意义，可以帮助他们更好地理解和应用插装阀，提高工业生产的效率和质量。

希望本文能够对大家有所帮助，谢谢阅读！。

1插装阀概述二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。

因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。

1.1二通插装阀的特点二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。

1.2二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。

图1是二通插装阀的典型结构。

图1二通插装阀的典型结构控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。

控制盖板内有控制油通道，配有一个或多个阻尼螺塞。

通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2)。

由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。

为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。

另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。

图2盖板控制油孔先导控制元件称作先导阀，是小通径的电磁换向阀。

块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。

插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。

每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B 口。

阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。

因而插装阀的功能等同于2位2通阀。

故称二通插装阀，简称插装阀。

图3插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件。

同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。

三种组件均有两个主油口A和B、一个控制口x，如图4所示。

a)方向阀组件b)压力阀组件c)流量阀组件1-阀套2-密封件3-阀芯4-弹簧5-盖板6-阻尼孔7-阀芯行程调节杆图3-89插装阀基本组件2插装阀主要组合与功能2.1插装方向控制阀插装阀可以组合成各式方向控制阀。
